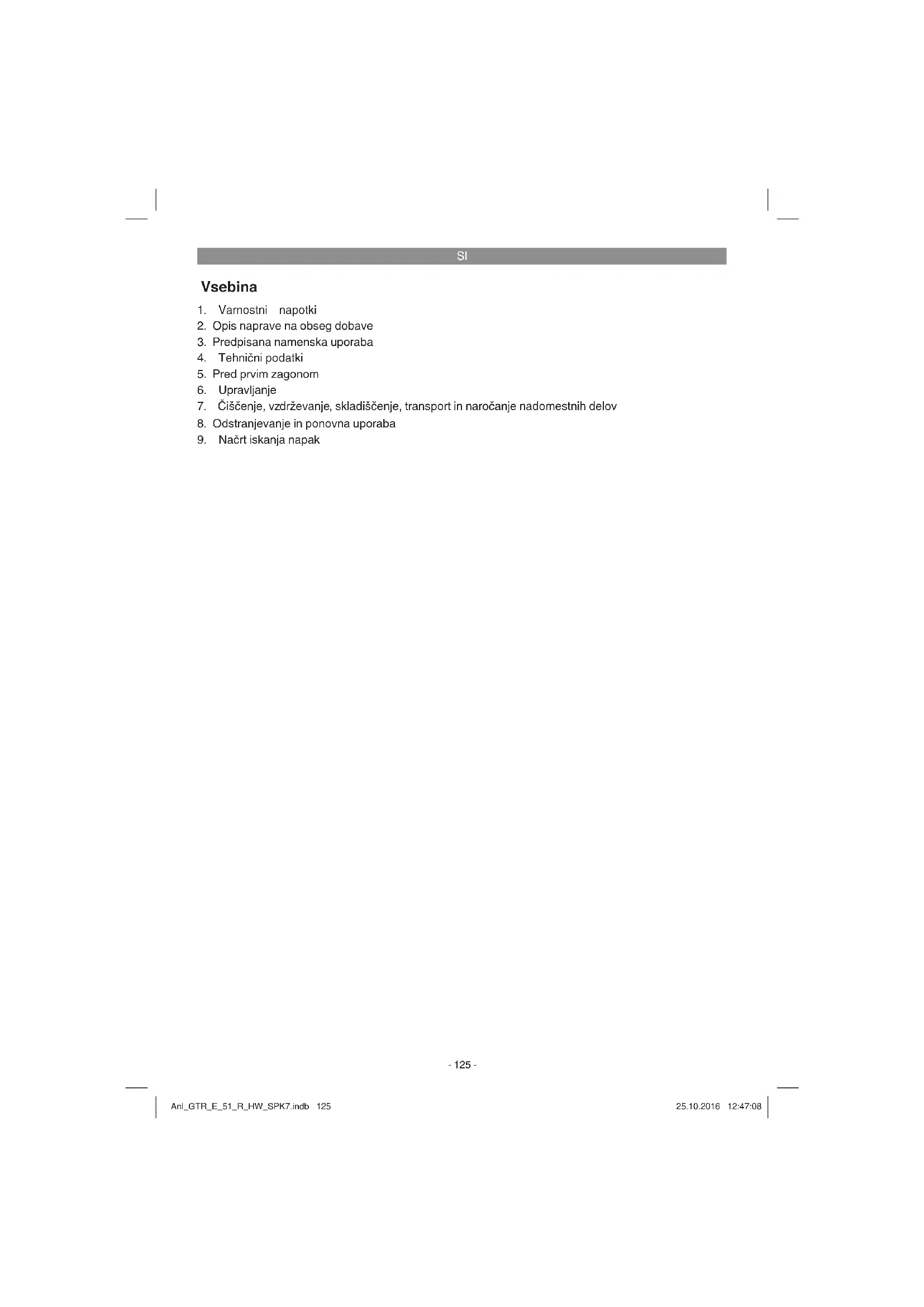

NAVODILA ZA UPORABO GTR-E 51 R HW Gardol

1. Varnostni napotki
2. Opis naprave na obseg dobave
3. Predpisana namenska uporaba
4. Tehnični podatki
5. Pred prvim zagonom
6. Upravljanje
7. Čiščenje, vzdrževanje, skladiščenje, transport in naročanje nadomestnih delov
8. Odstranjevanje in ponovna uporaba
9. Načrt iskanja napak

SI

Nevarnost!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici!

Nevarnost!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.

Pojasnila tabel z napotki na napravi (glejte sliko 14):

1) Preberite navodila za uporabo.
2) Pozor! Nevarnost zaradi izmeta delov. Upoštevajte varnostno razdaljo.
3) Nevarnost! Pred ostrimi rezili - Pred vsemi vzdrževalnimi deli, popravili, čiščenjem in nastavitvami ustavite motor in izvlecite vtič vžigalne svečke.
4) Pred zagonom dolijte olje in gorivo.
5) Previdno! Nosite glušnika in zaščitna očala.
6) Zagotovljena moč zvoka.
7) Previdno! Vroči deli. Ohranjajte razdaljo.
8) Gorivo dolivajte samo ob ugasnjenem motorju.
9) Nevarnost vreznin. Pozor, krožeči noži.
10) Postopek zagona
11) Ročica za zagon motorja/ustavitev motorja (l=motor vklop; 0=motor izklop)
12) Vozna ročica (menjalna ročica)

2. Opis naprave na obseg dobave

2.1 Opis naprave (sliki 1-12)

1a. Ročica zagon/ustavitev motorja (motorna zavora)
1b. Vozna ročica (menjalna ročica)
2. Črpalka za gorivo (Primer)
3. Zgornji in spodnji potisni ročaj
4a. Lovilna vreča
4b. Prikaz stanja napolnjenosti
4c. Nastavek za zastirko
4d. Nastavek za stranski izmet
5a. Izmetna loputa
5b. Pokrov klinastega jermena
6. Pokrov rezervoarja za gorivo
7. Vijak za dolivanje olja
8. Nastavitev višine reza
9. Zagonska vrvica
10. 1x kabelska sponka
11. Ključ za vžigalne svečke
12. 2x ročica za hitro vpenjanje
13. 4x vijak (zaporni vijak, potisni ročaj spodaj) M8
14. 4x matica (šestrobna, potisni ročaj spodaj) M8
15. Kolo spredaj s sprejemom kolesa
16. Vijak (šestrobni, sprejem kolesa)
17. 4x vijak (zaporni vijak) M6
18. 4x matica (šestrobna) M6
19. 4x podložke
20. Ročaj

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.

• Odprite embalažo in previdno vzemite napravo iz embalaže.
• Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstaja- jo).
  • Preverite,če je obseg dobave popoln.
• Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po možnosti shranite embalažo do poteka garancijskega roka.

SI

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

• Bencinskakosilnica
• Zgornji in spodnji potisni ročaj
• Lovilnakošara
• 1x kabelska sponka
• Ključ za svečke
• Nastavek za zastirko
• Nastavek za stranski izmet
• 4x vijak (zaporni vijak, potisni ročaj spodaj) M8
- 4x matica (šestrobna, potisni ročaj spodaj) M8
• Kolo spredaj s sprejemom kolesa
• Vijak (šestrobni, sprejem kolesa)
Ročaj
• 4x vijak (zaporni vijak) M6
• 4x matica (šestrobna) M6
• 4xpodložka
• servisna knjižica bencin
• Originalno navodilo za uporabo
• Varnostnanavodila

Upoštevanje priloženih proizvajalčevih navodil za uporabo je pogoj za pravilno uporabo kosilnice. Navodila za uporabo vsebujejo tudi navodila za obratovanje, vzdrževanje in popravila.

Pozor! Zaradi telesne nevarnosti za uporabnika bencinske kosilnice ni dovoljeno uporabljati za naslednja dela: za oblikovanje grmov in živih mej, za rezanje in sesekljanje vzpenjalk ali trave na strešnih zasaditvah ali v balkonskih loncih in za čiščenje (odsesovanje) poti ali kot drobilnik za sesekljanje odrezanih vej ali živih mej. Kosilnice prav tako ni dovoljeno uporabljati za ravnanje neravnih tal, npr. za odstranjevanje krtin.

Zaradi varnosti bencinske kosilnice ni dovoljeno uporabljati kot pogonski agregat za druga delovna orodja in komplete orodij vsakršne vrste.

4. Tehnični podatki

Tip motorja: enocilindrski štiritaktni motor 196 ccm
Moč 2,8 kW
Delovno število vrtljajevn: 2.850 min ^-1
Pogonsko gorivo:......bencin
Prostornina rezervoarja: ...... ca. 1 I
Motorno olje: ca. 0,61
Vžigalna svečka: F6RTC
Razdalja med elektrodami (vžigalne svečke): .....
0,5 - 0,7 mm
Nastavitev višine reza: ......(30-80 mm)
Širina reza: 510 mm
Teža: 33,3 kg

Nevarnost!

Hrup in vibracije

Raven zvočnega hrupa L _pA ...... 87 dB(A)

Uporabljajte zaščito za ušesa.

Hrup lahko povzroči izgubo sluha.

Emisijska vrednost vibriranjah = 7 m/s²

Negotovost K = 1,5 m/s²

Daljšemu delu se izognite zaradi močnega hrupa in nastajanja tresljajev.

SI

Omejite hrupnost in vibracije na minimum!

• Uporabljajte samo brezhibne naprave.

Tudi, će delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:

1. Poškodbe sluha, će ne uporabljate primerne zaščite za ušesa.
2. Zdravstvene težave, ki so posledica tresljajev rok, će dlje časa uporabljate napravo ali, će je ne uporabljate in vzdržujete pravilno.

5. Pred zagonom

5.1 Sestava komponent

Napotek! Pri sestavi in vzdrževalnih delih potrebujete naslednje dodatno orodje, ki ni v obsegu dobave:

• plosko lovilno posodo za olje (za menjavo olja)
  • merilnilonček 1 liter (odporno na olje/bencin)
  • bencinskoročko
• lijak (primeren za nastavek za vlivanje benci-na v rezervoar)
• kuhinjskebrisače (za brisanje ostankov olja/bencina; odstranite jih na bencinski črpalki)
• črpalko za sesanje bencina (plastična izvedba, na voljo v trgovini z gradbenim materialom)
• oljno ročko z ročno črpalko (na voljo v trgovini z gradbenim materialom)
  • motornoolje

Montaža

1. Sočasno montirajte spodnji in zgornji potisni ročaj (poz. 3), kot prikazujejo sl. 3a-3b. Glede na želeno višino ročaja izberite enega od treh položajev in vanj zaskočite ročico za hitro vpenjanje (poz. 12). Pomembno! Na obeh straneh nastavite enako višino!
2. Držalo zagonske vrvice za vžig (poz. 9) vpnite na predviden kavelj, kot je prikazano na sl. 3c.
3. Zagonski vrvici sočasno pritrdite s priloženimi

kabelskimi sponkami (poz. 10) na potisni ročaj, kot prikazuje sl. 3d.

1. Sprejem kolesa (poz. 15) montirajte na ročaj (poz. 20) z vijakom (poz. 15), kot na sliki 3e.
2. Ročaj montirajte s štirimi vijaki (17) na ohišje kosilnice (sl. 3f).
3. Izmetno loputo (poz. 5a) dvignite z eno roko in vpnite lovilno vrečo za travo (poz. 4a), kot prikazuje sl. 4a.

5.2 Nastavitev rezalne višine

Pozor! Višino košenja lahko nastavljate le ob ustavljenem motorju.

Zadnje kolo

• Nastavitev višine reza poteka za zadnja kole-sa centralno prek ročice za nastavitev višine reza (sl. 7a/poz. 8).
  Aktivirajteročico za višino reza in jo povlecite v želeni položaj. Ročica za nastavitev višine reza naj zaskoči.

Sprednje kolo

- Sprednje kolo morate nastaviti na enako stopnjo kot zadnja kolesa s prestavitvijo osi (sl. 7b/poz. 8).

6. Uporaba

Napotek!

Motor je dobavljen brez pogonskih goriv. Pred zagonom zato obvezno nalijte olje in bencin.

1. Redno preverjajte stanje olja (glejte 7.2.1).
2. Za polnjenje bencina uporabljajte lijak in merilno posodo. Zagotovite, da je bencin čist.

Opozorilo: Vedno uporabljajte varnostne bencinske ročke. Pri vlivanju bencina ne kadite. Motor pred dolivanjem bencina izklopite in pustite, da se nekaj minut ohlaja.

1. Prepričajte se, da je vžigalni kabel priključen na vžigalno svečko.

Preverjanje varnosti ročice za zagon/ustavitev motorja

Da preprečite neželeni zagon kosilnice in zagotovite hitro ustavitev motorja in rezil v primeru nevarnosti, je naprava opremljena z ročico za zagon/ustavitev motorja (sl. 5a/poz. 1a). Aktivirati jo morate (sl. 5b), preden zaženete kosilnico. Ko

SI

izpustite ročico za zagon/ustavitev motorja, se mora vrniti v izhodiščni položaj (sl. 5a). Preden začnete kositi s kosilnico, to nekajkrat ponovite in se prepričajte, da ročica in zagonske vrvice pravilno delajo.

Test ponovite, ko motor zaženete. Ko izpustite ročico za zagon/ustavitev motorja, se mora motor ustaviti v nekaj sekundah. Če se ne, se obrnite na službo za stranke.

Nevarnost! Rezilo kroži, ko motor zaženete.

6.1 Zagon motorja

1. Prepričajte se, da je vžigalni kabel priključen na vžigalno svečko.
2. 3x pritisnite na črpalko za gorivo (Primer) (sl. 6/poz. 2b). Ko se motor ogreje, lahko ta točka odpade.
3. Stojte za kosilnico. Z eno roko aktivirajte ročico za zagon/ustavitev motorja (sl. 5b). Drugo roko držite na ročici zaganjača.
4. Motor zaženite z reverzivnim zaganjačem (sl. 1/poz. 9). Ročaj v ta namen izvlecite za pribl. 10-15 cm (dokler ne začutite upora), nato sunkovito potegnite. Če se motor ne zažene, ponovno povlecite za ročaj.
   Napotek! Ne dovolite, da skoči potezna vrvica nazaj.
   Napotek! Pri hladnem vremenu bo morda potrebno večkrat ponoviti postopek z zaganjačem.

Vozni pogon

Vozna ročica/menjalna ročica (sl. 5a/poz. 1b): Če aktivirate ročico (sl. 5c), se sklopka za vozni pogon zapre in kosilnica se začne premikati pri tekočem motorju. Pravočasno spustite vozno ročico, da ustavite kosilnico, ki se premika. Zagon in ustavitev vadite pred prvo uporabo, dokler niste seznanjeni z načinom vožnje.

6.2 Napotki za pravilno košnjo

Nevarnost!

Ne odprite izmetne lopute, ko praznite lovilno napravo in ko motor še teče. Rotirajoče rezilo lahko povzroči poškodbe.

Izmetno loputo oz. lovilno vrečo za travo vedno skrbno pritrdite. Pri odstranjevanju najprej ugasnite motor.

Pred vsemi nastavitvenimi, vzdrževalnimi deli in popravili motor izklopite in počajate, da se noži prenehajo obračati. Odstranite vtič za vžigalno svečko.

Košnja

Motor je zasnovan za hitrost rezanja trave in izmet trave v lovilno vrečo in za daljšo življenjsko dobo motorja.

Kosite le z ostrimi, brezhibnimi rezili, da se travne bilke ne razcefrajo in trata ne postane rumena.

Čisti rez košnje dosežete tako, da kosilnico vodite v kar najbolj ravnih vrstah. Pri tem se morajo vrste vedno za nekaj centimetrov prekrivati, da ne ostanejo nepokošene proge.

Spodnja stran ohišja kosilnice naj bo vedno čista; obvezno odstranite naloženo travo. Sprijeta umazanija oteži postopek zagona, vpliva na kakovost košnje in izmet trave.

Na strminah kosite prečno na pobočje. Zdrs kosilnice lahko preprečite tako, da jo postavite poševno navzgor. Izberite višino košnje glede na dejansko dolžino trate. V gosti, visoki travi nastavite najvišjo višino reza in počasi kosite naprej. Pokosite več prog, tako da naenkrat pokosite največ 4 cm trate.

Preden začnete preverjati rezila, ustavite motor. Ne pozabite, da se rezilo še nekaj časa obrača, ko motor izklopite. Rezila ne poskušajte ustaviti. Redno preverjajte, ali je rezilo pravilno pritrjeno, v dobrem stanju in nabrušeno. Če ni, ga obrusite ali zamenjajte. Če rezilo, ki se giba, tolče ob predmet, ustavite kosilnico in počakajte, da se rezilo povsem ustavi. Nato preverite stanje rezila in držala rezila. Poškodovane dele zamenjajte.

Mulčenje (sl. 4c)

Pri izdelavi zastirke se odrezan material seseklja v ohišju kosilnice in porazdeli po trati. Trava se tako ne lovi in je ni treba odstranjevati.

Mulčenje je mogoče le pri dokaj nizki travi. Optimalni rezultat je dosežen z rezilom za zastirko (na voljo kot dodatek).

Če želite uporabiti funkcijo mulčenja, odstranite lovilno vrečo in potisnite nastavek za zastirko (poz. 4c) v izmetno odprtino, nato pa zaprite izmetno loputo.

SI

Stranski izmet (sl. 4d)

Če želite uporabiti stranski izmet, mora biti nastavek za zastirko pritrjen. Vpnite nastavek za stranski izmet (poz. 4d), kot prikazuje slika 4c.

6.3 Ugašanje motorja

Za ustavitev motorja spustite ročico za zagon/ustavitev motorja (sl. 5a/poz. 1a). Izvlecite vtič vžigalne svečke, da preprečite zagon motorja. Pred ponovnim zagonom preverite potezno vrvico motorne zavore. Preverite, ali je potezna vrvica pravilno priključena. Upognjeno ali poškodovano odstavno vrvico morate zamenjati.

6.4 Praznjenje lovilne vreče za travo

Če je lovilna vreča za travo polna, se zmanjša pretok zraka in prikaz polnosti (4b) je tesno ob lovilni košari (sl. 13). Izpraznite lovilno vrečo in iz izmetnega kanala očistite travo.

Nevarnost! Preden snamete lovilno vrečo, ustavite motor in počakajte, da se rezilno orodje ustavi.

Za odstranitev lovilne vreče primite izmetno loputo z eno roko, z drugo roko pa lovilno vrečo snemite iz nosilnega ročaja (sl. 4a).

V skladu z varnostnim predpisom se izmetna loputa pri odstranitvi lovilne vreče zapre in zapre zadnjo izmetno odprtino. Če ostanejo v odprtini ostanki trave, je za lažji zagon motorja smiselno, da kosilnico potegnete za približno 1 m nazaj.

Ostankov odrezane trave v ohišju in na delovnem orodju ne odstranite z roko ali nogo, temveč uporabite primerne pripomočke, npr. ščetko ali metlo.

Za zagotovitev dobrega pobiranja morate lovilno vrečo po uporabi očistiti od znotraj.

Lovilno vrečo vpnite samo pri izklopljenem motorju in ustavljenem rezalnem orodju.

Izmetno loputo dvignite z eno roko in z drugo roko držite za ročaj lovilne košare ter jo vpnite od zgoraj.

7. Čiščenje, vzdrževanje, shranjevanje, transport in naročanje nadomestnih delov

Nevarnost!

Na delih pod napetostjo ali vžigalni napravi ne de- lajte, dokler motor teče, in se jih ne dotikajte. Pred vsemi vzdrževalnimi in negovalnimi deli izvlecite vtič vžigalne svečke z vžigalne svečke. Nikoli ne opravljajte nikakršnih del, ko naprava deluje. Dela, ki niso opisana v teh navodilih za uporabo, smejo izvajati samo v pooblaščeni servisni delavnici.

7.1 Čiščenje

Po uporabi kosilnico skrbno očistite. Posebej skrbno očistite spodnjo stran in sprejeme nožev. Kosilnico magnite nazaj tako, da potisnete potisni ročaj navzdol.

Napotek: Preden magnete kosilnico, povsem izpraznite rezervoar za gorivo s črpalko za sesanje bencina. Kosilnice ne smete prevrniti za več kot 90 stopinj. Najbolj preprosto umazanijo in travo odstranite takoj po košenju. Posušeni ostanki trave in umazanija lahko vplivajo na kakovost košnje. Preverite, ali je kanal za izmet trave prost ostankov trave in jih po potrebi odstranite. Kosilnice nikoli ne čistite s curkom vode ali visokotlačnim čistilcem. Pazite, da v notranjost naprave ne pride voda. Agresivnih čistil kot so hitra strojna čistila ali pralni bencin ne smete uporabljati.

7.2 Vzdrževanje

Vzdrževalni intervali so razvidni iz priloženega servisnega zvezka.

Napotek: Umazan vzdrževalni material in pogonska sredstva oddajte na mestu zbiranja.

7.2.1 Bencinski motor

Napotek! Motorjev nikoli ne uporabljajte brez olja ali s premalo olja. To lahko poškoduje motor.

Kontrola stanja olja

Kosilnico postavite vodoravno. Z izvijanjem v levo izvijte merilno palico za olje (sl. 9a/poz. 7) in obrišite merilno palico. Merilno palico potisnite nazaj do konca v nastavek za polnjenje, ne privijte je. Izvlecite merilno palico in v vodoravnem položaju odčitajte stanje olja. Stanje olja mora biti med oznakama min. in maks. na merilni palici za olje (sl. 9b).

SI

Menjava olja

Olje menjajte pri ustavljenem, a še toplem motorju.

1. Zagotovite, da je lovilna košara odmontirana.
2. Izpraznite rezervoar za bencin s črpalko za sesanje bencina, pustite motor teči tako dolgo, da porabite preostali bencin.
3. Poleg kosilnice nastavite lovilno posodo.
4. Odprite vijak za dolivanje olja (poz. 7) in kosil-nico nagnite za 90° na stran.
5. Skozi odprto odprtino za vlivanje olja teče toplo olje v posodo za prestrezanje olja.
6. Ko staro olje izteče, postavite kosilnico pokonci.
7. Motorno olje napolnite do zgornje oznake merilne palčke za olje.
8. Pozor! Merilne palčke za preverjanje stanja olja ne uvijajte, temveč vtaknite do navoja.
9. Staro olje odstranite v skladu s predpisi.

7.2.2 Rezila

Rezila lahko zaradi varnosti brusijo, uravnotežijo in montirajo samo v servisni delavnici. Za dose-ganje optimalnega rezultata dela priporočamo, da rezila enkrat na leto preverite.

Zamenjava rezila (sl. 8)

Pri menjavi rezila lahko uporabljate le originalne nadomestne dele. Oznaka rezila se mora ujemati s številko, navedeno na seznamu nadomestnih delov.

Nikoli ne vgradite drugih rezil.

Poškodovana rezila

Če rezilo kljub vsej previdnosti pride v stik z oviro, takoj ugasnite motor in izvlecite vtič vžigalne svečke.

Kosilnico nagnite na stran in preverite, ali se je rezilo poškodovalo. Zamenjajte poškodovana ali upognjena rezila. Upognjenega noža nikoli ne ravnajte. Nikoli ne delajte z upognjenim ali močno obrabljenim rezilom, ker povzroča tresljaje in lahko povzroči dodatno škodo na kosilnici.

Pozor! Pri delu s poškodovanim rezilom obstaja nevarnost poškodovanja.

7.2.3 Kolesne osi in pesta koles

Kolesne osi in pesta koles namažite enkrat na sezono.

V ta namen snemite kolesne pokrove z izvijačem in odpustite pritrdilne vijake koles.

7.2.4 Vzdrževanje in nastavitve zagonskih vrvic

Zagonske vrvice redno oljite in preverjajte, ali jih lahko enostavno povlečete.

7.2.5 Vzdrževanje zračnega filtra (sl. 10)

Onesnažen zračni filter zmanjša moč motorja za-radi premajhnega dotoka zraka do uplinjača. Če je zrak zelo prašen, je treba zračni filter pogosteje pregledovati.

Zračnega filtra nikoli ne čistite z bencinom ali gorljivimi topili. Zračni filter čistite samo s stisnjenim zrakom ali z iztepanjem.

7.2.6 Vzdrževanje in vžigalna svečka

Vžigalno svečko očistite z bakreno ščetko.

1. Izvlecite vtič vžigalne svečke (sl. 11/poz. A).

2. Odstranite vžigalno svečko s ključem za vžigalne svečke.

3. Sestava poteka v nasprotnem vrstnem redu.

7.2.7 Preverjanje klinastega jermena

Nož odstranite, kot je opisano v 7.2.2

Za preverjanje klinastega jermena odstranite pokrov klinastega jermena (sl. 12/poz. 5b).

7.2.8 Popravilo

Po popravilu ali vzdrževalnih delih preverite, ali so vsi deli, ki vplivajo na varnost, nameščeni in brezhibno delujejo. Dele, ki lahko povzročijo poškodbe, hranite nedosegljivo drugim osebam ali otrokom.

Napotek! V skladu z zakonom o jamstvu za izdelke ne jamčimo za škodo, ki nastane zaradi nepravilnih popravil ali zaradi uporabe nadomestnih delov, ki niso originalni ali katerih uporabe nismo odobrili. Prav tako ne jamčimo za škodo, nastalo zaradi nestrokovnih popravil. Popravilo zaupajte servisu ali pooblaščenemu strokovnjaku. Ustrežno velja tudi za opremo.

7.2.9 Delovni čas

Za delovni čas upoštevajte veljavne zakonske predpise, ki se lahko od kraja do kraja razlikujejo.

7.3 Priprava za uskladiščenje kosilnice

Pozor! Bencina ne odstranjujte v zaprtih prostorih, v bližini ognja ali med kajenjem. Plinski hlapi lahko povzročijo eksplozijo ali požar.

1. Izpraznite bencinski rezervoar s črpalko za sesanje bencina.
2. Motor zaženite in pustite teči, da se porabi preostali bencin.
3. Po vsaki sezoni zamenjajte olje.
4. Odstranite vžigalno svečko. Z ročko za olje

SI

vlijte ca. 20 ml olja v cilinder. Počasi povlecite za ročico zaganjača, da olje od znotraj zaščiti valj. Ponovno privijte vžigalno svečko.

1. Očistite hladilna rebra valja in ohišje.
2. Napravo v celoti očistite, da se ohrani barvni lak.
3. Napravo shranjujte na varnem, dobro prezračenem mestu.

7.4 Priprava kosilnice za transport

Pozor! Bencina ne odstranjujte v zaprtih prostorih, v bližini ognja ali med kajenjem. Plinski hlapi lahko povzročijo eksplozijo ali požar.

1. Izpraznite bencinski rezervoar s črpalko za sesanje bencina.
2. Motor naj teče tako dolgo, da se porabi preostali bencin.
3. Motorno olje odstranite pri toplem motorju.
4. Odstranite vtič vžigalne svečke z vžigalne svečke.
5. Očistite hladilna rebra valja in ohišje.
6. Snemite potezno vrvico iz kavlja (sl. 3c). Zrahljajte povezavo levo in desno na potis- nem ročaju, kot prikazuje sl. 3b, in poklopite zgornji potisni ročaj navzdol. Pazite, da se pri zapiranju zagonske vrvice ne prelomijo.
7. Med zgornji in spodnji potisni ročaj položite nekaj plasti valovite lepenke, da ne drgneta ena ob drugo.
8. Vzpostavite ustrezno zaščito tovora, da preprečite poškodbe zaradi zdrsa med vožnjo.

7.5 Potrošni material, obrabni material in na-domestni deli

Nadomestni deli, potrošni in obrabni material kot je npr. motorno olje, klinasti jermen, vžigalne svečke, vložki za zračne filtre, bencinski filter, akumulatorji ali rezila ne sodijo v obseg garancije.

7.6 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tipnaprave
• Art. številko naprave
• Ident- številko naprave
- Številka potrebnega nadomestnega dela Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

8. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

SI

9. Načrt iskanja napak

Opozorila: Najprej izklopite motor in izvlecite vtič vžigalne svečke, preden začnete s pregledovanjem ali nastavitvami.

Opozorila: Če po nastavitvah ali popravilih motor nekaj minut deluje, pomislite na to, da so izpuh in drugi deli vroči. Ne dotikajte se jih, da se ne opečete.

Motnja Možni	vzrok Odpravljanje motnje
Nemiren tek, močno tresenje naprave	- Odpuščen vijak- Zrahljana pritrdišča rezila- Neuravnoteženo rezilo	- Preverite vijake- Preverite pritrdišča rezil- Zamenjajte rezilo
Motor ne teče	- Ročica za zagon/ustavitev motorja ni pritisnjena- napačni položaj ročice za plin (če je na voljo)- Okvarjena vžigalna svečka- Prazen rezervoar z gorivom- ne vklapljajte črpalke za gorivo (Primer) (če je na voljo)	- Pritisnite ročico za zagon motorja/ustavitev motorja- preverite nastavitve (če so na voljo)- Zamenjajte vžigalno svečko- Dolijte gorivo- vklopite črpalko za gorivo (Primer) (če je na voljo)
Motor nemirno teče	- Umazani zračni filter- Umazana vžigalna svečka	- Očistite zračni filter- Očistite vžigalno svečko
Trata postane rume-na, neenakomeren rez	- Rezilo ni nabrušeno- Višina reza je premajhna- Število vrtljajev motorja je prenizko	- Nabrusite rezila- Nastavite pravilno višino- ročico za plin nastavite na maks. (če je na voljo)
Nečist izmet trave -	Število vrtljajev motorja je prenizko- Višina reza je premajhna- Rezilo je obrabljeno- Lovilna vreča je zamašena	- Ročico za plin nastavite na maks.- Pravilno nastavite- Zamenjajte rezila- Izpraznite lovilno vrečo

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

SI

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli*	zračni filter, bovdenovi potegi, lovilna košara, pnevmatike, sklopka
Obrabni material/ obrabni deli* rezila
Manjkajoči deli

* ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

- Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napačno delovanje.

SI

Garancijska listina

Spoštovani uporabnik,

za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici, ali na prodajno mesto, pri katerem ste kupili napravo. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fizičnim osebam, ki tega izdelka ne bodo uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedenega proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Proximo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, će napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali će je bila izpostavljena obremenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.

1. Garancijsko obdobje traja 60 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.

2. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.

HR

Sadržaj

nate s tehnikom vožnje.

6.2 Napomene za pravilnu košnju Opasnost!

7.6 Porudžbina rezervnih delova:
