KASUTUSJUHEND GTR-E 51 R HW Gardol

EE Originaalkasutusjuhend Bensiinimootoriga muruniiduk

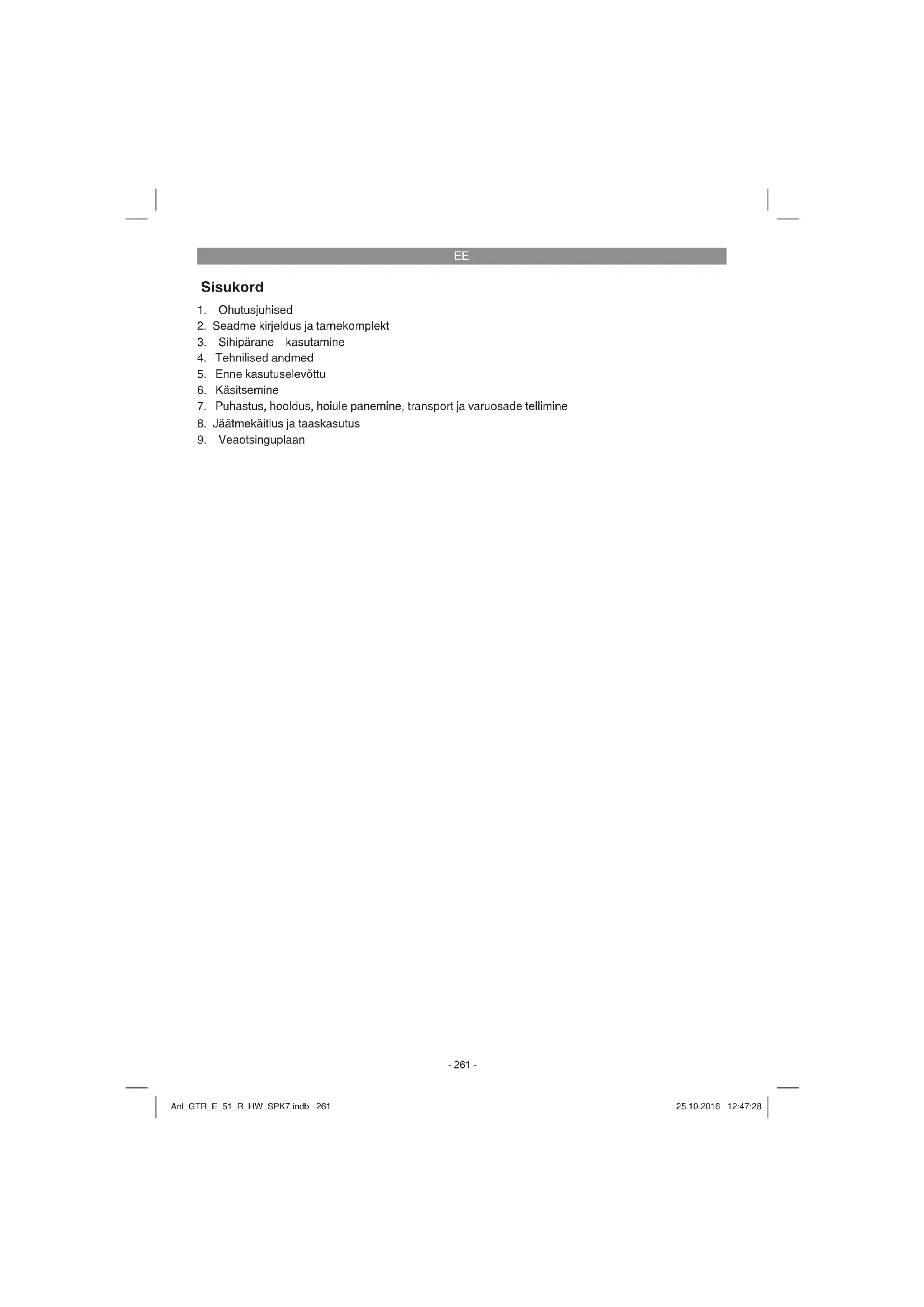

1. Ohutusjuhised
2. Seadme kirjeldus ja tarnekomplekt
3. Sihipärane kasutamine
4. Tehnilised andmed
5. Enne kasutuselevõttu
6. Käsitsemine
7. Puhastus, hooldus, hoiule panemine, transport ja varuosade tellimine
8. Jäätmekäitlus ja taaskasutus
9. Veaotsinguplaan

EE

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

Oht!

Lugege köiki ohutusjuhiseid ja juhendeid.

Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi.

Hoidke kõik ohutusjuhised ja juhendid alles.

Seadmel asuva hoiatussildi seletus (vt joonis 14)

1) Lugege kasutusjuhendit.
2) Hoiatus! Oht väljapaiskuvate osade töttu. Pü- sige ohutul kaugusel.
3) Oht! Teravad terad – enne kõiki hooldus-, remondi-, puhastus- ja seadistustöid seisake mootor ja tömmake süüteküünla pistik välja.
4) Enne töö alustamist täitke öli ja kütuseseguga.
5) Ettevaatust! Kandke kõrvaklappe ja kaitseprille.
6) Garanteeritud müratase.
7) Ettevaatust! Kuumad detailid. Hoidke kauge-male.
8) Tankige ainult väljalülitatud mootori korral.
9) Hoiatus lõikevigastuste eest. Pöörake tähelepanu pöörlevatele teradele.
10) Käivitusprotsess
11) Mootori käivitamis-/seiskamishoob (l=mootor sisselülitatud; 0=mootor väljalülitatud)
12) Sõiduhoob (sidurihoob)

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonis 1-12)

1a. Mootori käivitamis- /seiskamishoob (mootor-pidur)
1b. Sōiduhoob (sidurihoob)
2. Kütusepump (mehaaniline)
3. Ülemine ja alumine lükkesang
4a. Kogumiskott
4b. Täitetaseme näidik
4c. Multšiadapter
4d. Külgmine väljaviskeava adapter
5a. Väljaviskeava luuk
5b. Kiilrihma kate
6. Paagi täiteava kork
7. Ölitäitekork
8. Lõikekõrguse seadistamine
9. Käivitusnöör
10. 1x juhtmeklamber
11. Süüteküunlavöti
12. 2x kiirpingutuskang
13. 4x kruvi (lukukruvi, juhtraua alumine ots) M8
14. 4x mutter (kuuskant, juhtraua alumine ots) M8
15. Esiratas rattapesaga
16. Kruvi (kuuskant, rattapesa)
17. 4x kruvi (lukukruvi) M6
18. 4x mutter (kuuskant) M6
19. Alusseib (4x)
20. Sang

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, põörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
• Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja

EE

lämbuda!

• Bensiininiiduk
• Ülemine ja alumine lükkesang
• Kogumiskorv
• 1xjuhtmeklamber
• Süüteküunlavõti
• Multšiadapter
• Külgmine väljaviskeava adapter
• 4x kruvi (lukukruvi, juhtraua alumine ots) M8
• 4x mutter (kuuskant, juhtraua alumine ots) M8
- Esiratasrattapesaga
• Kruvi (kuuskant, rattapesa)
- Sang
• 4x kruvi (lukukruvi) M6
• 4x mutter (kuuskant) M6
• Alusseib(4x)
• Bensiinihooldusvihik
• Originaalkasutusjuhend
• Ohutusjuhised

3. Sihipärane kasutamine

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

Bensiinimootoriga muruniiduk sobib kasutami- seks kodumajapidamises ja hobiaianduses.

Eramajapidamise ja hobiaianduse muruniidukid on sellised, mille aastane kasutus ei ületa tavaliselt 50 tundi ning mida kasutatakse muru või muruplatside hooldamiseks, kuid mitte avalikes rajatistes, parkides, spordiplatsidel ega põllu- ja metsamajanduses.

Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

Muruniiduki nõuetekohase kasutamise eelduseks on tootja poolt antud kasutusjuhendi järgimine. Kasutusjuhendis on ka käitus-, hooldus- ja korras-hoiutingimused.

Hoiatus! Seoses kasutajale tekkiva ohuga ei tohi muruniidukit kasutada järgmiste tööde ja- oks: põõsaste, hekkide ja puhmaste pügamine;

katusetaimestiku või rõdukastide ääretaimede või muru lõikamine või purustamine; könniteede puhastamine (puhtaks puhumine) ning hekseldajana puu- ja hekilõikmete purustamine. Veel ei tohi muruniidukit kasutada maapinna ebatasasuste, nt mutimullahunnikute tasandamiseks.

Ohutuse kaalutlustel ei tohi muruniidukit kasutada teiste tööriistade ega mingisuguste instrumendi-komplektide ajamseadmena.

4. Tehnilised andmed

Mootori tüüp: ...... ühesilindriline neljataktimootor 196 ccm

Võimsus....2,8 kW

Pöörlemissagedus n _0 : 2850 min ^-1

Kütus:......Bensiin

Paagi maht:....u 1 l

Mootoriōli: ......u 0,6 l

Süüteküünal: ...... F6RTC

Elektroodide vahe (süüteküünal): .....0,5 - 0,7 mm

Lõikekõrguse reguleerimine: ......(30-80 mm)

Lõikelaius: 510 mm

Kaal: 33,3kg

Oht!

Müra ja vibratsioon

Helirōhu tase L _pA 87 dB(A)

Hälve K_pA 3dB

Müratase L _WA 96,89 dB (A)

Hälve K_WA 0,76 dB

Kasutage körvaklappe.

Müra võib põhjustada kuulmiskaotust.

Võngete emissiooniväärtus ah = 7 m/s²

Värisemine K = 1,5 m/s²

Tugeva müra ja vibratsiooni tekke töttu tuleks väl- tida pikemaaegset töötamist.

Piirake müra teket ja vibratsiooni miinimumi!

• Kasutage ainult täiesti korras seadmeid.
• Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega.
- Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.

EE

Ettevaatus! Jääkriskid

Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jäab jääkriskide oht alati püsi-ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.
2. Tervisekahjustused, mis tulenevad käte vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

5.1 Komponentide kokkupanemine

Kättetoimetamisel on möned detailid lahti vöetud. Kokkupanemine on lihtne, kui järgitakse järgmisi juhiseid.

Märkus! Kokkupanemisel ja hooldustöödel on teil vaja järgmisi lisatöövahendeid, mida ei ole tarnekomplektis:

• lame ölikogumisvann (ölivahetuse jaoks)
  • möötetops 1 I (öli-/bensiinikindel)
  • bensiinikanister
  • lehter (paagi täiteavasse sobiv)
• majapidamislapid (öli-/bensiinijääkide pühkimiseks; ära saab visata tanklas)
• bensiini imipump (plastmudel, saadaval ehitu-spoodides)
• käsipumbaga ölikann (saadaval ehituspoodides)
  • mootoriōli

Montaž

1. Paigaldage alumine ja ülemine lükkesang (3), nagu joonistel 3a-3b on näidatud. Vastavalt soovitud käepidemekõrgusele seadistage üks kolmest asendist ja fi kseerige kiirpingutuskang (12). Tähtis! Reguleerige mölemale poolele üks ja sama kõrgus!

2. Asetage käivitusnööri käepide (9) selleks ettenähtud konksu külge, nagu joonisel 3c on näidatud.

3. Kinnitage nöörid juuresolevate juhtmeklambrite (10) abil lükkesanga külge, nagu joonisel 3d on näidatud.
4. Rattapesa (15) paigaldatakse sangale (20) kruviga (15) nagu näha joonisel 3e.
5. Sang paigaldatakse niiduki korpusele nelja kruviga (17) (joonis 3f).
6. Tõstke väljaviskeava kaas (5a) ühe käega üles ja paigaldage murukogumiskorv (4a),

nagu joonisel 4a on näidatud.

5.2 Lõikekõrguse reguleerimine

Hoiatus! Lõikekõrgust võib reguleerida ainult siis, kui mootor on seisatud.

Ratas taga

• Tagarataste lõikekõrguse seadistamine toimub tsentraalselt lõikekõrguse reguleerimishoovaga (joonis 7a/8).
• Kasutage lõikekõrguse reguleerimishooba ja tömmake see soovitud asendisse. Laske reguleerimishooval fikseeruda.

Ratas ees

- Esiratas tuleb telje ümberpaigutamisega (joonis 7b/8) viia tagaratastega samale astmele.

6. Käsitsemine

Märkus!

Mootor tarnitakse ilma kütuseta. Enne töö alustamist pange kindlasti masinasse öli ja bensiini.

1. Kontrollige ölitaset (vt 7.2.1).
2. Kasutage bensiini lisamiseks lehtrit ja mõõdu- topsikut. Veenduge, et bensiin oleks puhas.

Hoiatus! Kasutage ainult turvalist bensiinikanis-trit. Ärge suitsetage bensiini lisamise ajal. Enne bensiini lisamist lülitage mootor välja ja laske sel mõned minutid jahtuda.

1. Veenduge, et süütejuhe oleks süüteküünla külge ühendatud.

Mootori käivitamis-seiskamishoova turvalisuse kontrollimine

Muruniiduki tahtmatu käivituse vältimiseks ning ohu korral mootori ja tera kiire seiskamise tagamiseks on mootor varustatud mootori käivitamis-seiskamishoovaga (joonis 5a/1a). Seda tuleb vajutada (joonis 5b), enne kui muruniiduk käivitatakse. Mootori käivitamis-seiskamishoova lahtilaskmise korral peab see pöörduma tagasi lähtepositsiooni (joonis 5a).

Enne mootori käivitamist peate seda toimingut mõned korrad teostama, veendumaks, et hoovad ja nöörid korralikult töötavad.

EE

Korrake seda katset veelkord käivitatud mootoriga. Pärast mootori käivitamis-seiskamishoova lahtilaskmist peab mootor möne sekundi jooksul seiskuma. Kui see nii ei ole, pöörduge klienditeeninduse poole.

Oht! Lõiketera pöörleb, kui mootorit käivitatakse.

6.1 Mootori käivitamine

1. Veenduge, et süütejuhe oleks süüteküünla külge ühendatud.
2. Vajutage (mehaanilist) kütusepumpa (joonis 6/2) kolm korda. Soojakstöötanud mootori korral vöib see etapp ära jääda.
3. Seiske muruniiduki taga. Vajutage mootori käivitamis-seiskamishooba (joonis 5b) ühe käega. Teine käsi on starteri käepidemel.
4. Käivitage mootor tagasitömbuva nööriga starteri (joonis 1/9) abil. Selleks tömmake käepide u 10–15 cm (kuni tuntava takistuseni) välja, seejärel tömmake jõuliselt nõksatusega enda poole. Kui mootor ei käivitu, tömmake veel kord käepidemest.

Märkus! Ärge laske starterinööril tagasi paiskuda.

Märkus! Külma ilma korral vöib olla vajalik käivitusprotsessi korrata.

Sõiduajam

Sõiduhoob /sidurihoob (joonis 5a/ 1b): kui te seda (joonis 5c) vajutate, ühendatakse sõiduajami sidur ja muruniiduk hakkab töötava mootori korral liikuma. Liikuva muruniiduki peata-miseks vabastage sõiduhoob õigeaegselt. Harjutage esimesel niitmisel liikuma hakkamist ja kinni pidamist, kuni olete liikumisega tuttav.

6.2 Juhised öigeks niitmiseks

Oht!

Ärge avage väljaviskeluuki kunagi siis, kui kogumisseadeldist tühjendatakse ja mootor veel töötab. Liikuv tera vöib pöhjustada vigastusi.

Kinnitage väljaviskeluuk ja murukogumiskorv alati korralikult. Enne eemaldamist lülitage mootor välja.

Seisake mootor enne iga seadistus-, hool-dus- ja remonditööd ja oodake, kuni tera enam ei pöörle. Tömmake süüteküünla pistik välja.

Niitmine

Pika kasutuseaga mootor on konstrueeritud muru lõikekiirusega ja muru kogumiseks kogumiskorvi.

Niitke ainult teravate, tervete teradega, et rohukörred narmendama ei hakkaks ega muru kollaseks muutuks.

Puhta löiketulemuse saavutamiseks juhtige muruniidukit vöimalikult sirgeid radu pidi. Seejuures peavad need rajad alati möne sentimeetri jagu kattuma, et ühtki riba muru püsti ei jääks.

Hoidke niiduki korpuse alumine pool puhas ja eemaldage kindlasti murujäägid. Jäägid raskendavad niiduki käivitumist ning rikuvad lõikekvaliteeti ja muru väljaviset.

Nõlvakutel tuleb lõikerada mäeküljega risti seada. Muruniiduki kõrvale libisemist saab takistada ülespoole kaldu asendiga. Valige lõikekõrgus vastavalt muru tegelikule pikkusele. Tiheda, kõrge muru korral seadistage kõrgeim lõikeaste ja niitke aeglaselt. Niitke mitu korda, nii et ühe korraga lühendataks muru maksimaalselt 4 cm võrra.

Enne tera üksköik missugust kontrolli seisake mootor. Arvestage sellega, et pärast mootori väljalülitamist pöörleb tera veel möne sekundi jooksul edasi. Ärge püüdke kunagi tera peatada. Kontrollige regulaarselt, kas tera on õigesti kinnitatud, heas seisukorras ja korralikult teritatud. Kui see nii ei ole, teritage või asendage tera. Kui liikuv tera puutub mingi asja vastu, seisake muruniiduk ja oodake, kuni tera täielikult seisab. Seejärel kontrollige tera ja terahoidiku seisukorda. Kui midagi on kahjustatud, tuleb see välja vahetada.

Multšimine (joonis 4c)

Multšimisel peenestatakse niidetud materjal niiduki kinnises korpuses ja jaotatakse uuesti murule. Rohu kogumine ja edasine käitlemine jäävad ära.

Multšimine on võimalik ainult suhteliselt lühikese muru korral. Parimad tulemused saavutate ainult multšitera abil (saadaval lisatarvikuna).

Multšimisfunktsiooni kasutamiseks võtke kogumiskorv küljest ja lükake multšiadapter (4c) väljaviskeava külge ja sulgege väljalaskeklapp.

Külgmine väljaviskeava (joonis 4d)

Külgmise väljaviskeava kasutamiseks peaks multšiadapter olema paigaldatud. Paigaldage

EE

külgmine väljaviskeadapter (pos. 4d), nagu on näidatud joonisel 4c.

6.3 Mootori seiskamine

Mootori seiskamiseks laske mootori käivitamis-seiskamishoob (joonis 5a/ 1a) lahti.

Tömmake süüteküunlapistik süüteküunlait ära, et takistada mootori käivitumist. Kontrollige enne järgmist käivitamist mootorpiduri trossi. Kontrollige, kas tross on õigesti paigaldatud. Kokkumurtud või kahjustatud pidurdustross tuleb vahetada.

6.4 Murukogumiskorvi tühjendamine

Kui kogumiskott on täidetud, muutub öhuvool väiksemaks ja täitetaseme näidik (4b) asetseb kogumiskoti lähedal (joonis 13). Tühjendage kogumiskott ja vabastage väljaviskekanal.

Oht! Enne kogumiskorvi äravõtmist pange mootor seisma ja oodake, kuni lõiketera on täielikult peatunud.

Kogumiskorvi äravõtmiseks tõstke ühe käega väljaviskeluuk üles, teise käega võtke kogumiskorv kandesangast välja (joonis 4a).

Ohutusnõuetele vastavalt langeb väljaviskeluuk kogumiskorvi väljavõtmisel kinni ja sulgeb tagumise väljaviskeava. Kui seejuures jäävad murujäägid avasse rippuma, on mootori hölpsamaks käivitamiseks vaja muruniidukit umbes 1 m võrra tagasi tömmata.

Ärge eemaldage lõikamisjääke niiduki korpuse ja tööinstrumendi küljest käe ega jalaga, vaid sobiva abivahendiga, nt harja või käsiharjaga.

Korraliku kokkukogumise tagamiseks tuleb kogumiskorvi pärast kasutamist seestpoolt puhastada.

Pange kogumiskorv kohale ainult väljalülitatud mootori ja seisva lõikeinstrumendiga.

Töstke väljaviskeluuk ühe käega üles, teise käega hoidke kogumiskorvi käepidemest ja pange ülalt kohale.

7. Puhastus, hooldus, hoiule panemine, transport ja varuosade tellimine

Oht!

Töötava mootori korral ärge tehke midagi süütesüsteemi voolujuhtivate detailide juures ega puudutage neid. Enne köiki hooldus- ja korrashoiutöid tömmake süüteküünlapistik süüteküünlalt ära. Ärge tehke töötava seadme juures mingisuguseid töid. Tööd, mida selles kasutusjuhendis pole kirjeldatud, tuleb lasta teha volitatud töökojas.

7.1 Puhastamine

Pärast igat kasutuskorda tuleb niidukit põhjalikult puhastada. Eriti vajab puhastamist terakinnituse alumine pool. Selleks kallutage muruniiduk tahapoole, vajutage lükkesanga alla.

Märkus: Enne kui muruniidukit kallutate, tühjendage bensiinipaak koos bensiini imipumbaga täielikult. Muruniidukit ei tohi kallutada üle 90 kraadi. Köige kergem on mustust ja muru eemaldada kohe pärast niitmist. Kuivanud mu- rujäägid ja mustus võivad niitmistööd takistada. Kontrollige, kas muru väljaviskekanal on murujää- kidest puhas, vajadusel eemaldage jäägid. Årge puhastage niidukit kunagi veejoa ega körgsurve- pesuriga. Arvestage, et seadme sisemusse ei tohi vett sattuda. Agressiivseid puhastusvahendeid nagu külmpuhastusvahend või puhastusbensiin ei tohi kasutada.

7.2 Hooldus

Hooldusintervallid leiate juuresolevast bensini hooldusvihikust.

Märkus: Määrdunud hooldusmaterjal ja käitusained viige selleks ettenähtud kogumiskohta.

7.2.1 Bensiinimootor

Märkus! Ärge käitage mootorit kunagi ilma ölita või liiga vähese öliga. See võib põhjustada mootori kahjustumist.

Õlitaseme kontrollimine

Asetage muruniiduk horisontaalasendisse. Kruvige ölivarras (joonis 9a/7) keerates vasakule maha ja pühkige möötevarras puhtaks. Pistke möötevarras kuni piirajani täiteavasse sisse tagasi, ärge keerake kinni. Tömmake möötevarras välja ja vaadake horisontaalses asendis ölitaset. Ölitase peab olema ölimöötevarda tähiste MAX ja MIN vahel (joonis 9b).

EE

Õlivahetus

Mootoriõli vahetus peab toimuma seisva, aga veel sooja mootori korral.

1. Veenduge, et kogumiskorv on eemaldatud.
2. Tühjendage bensiinipaak bensiinipumba abil ja laske mootoril nii kaua töötada, kuni kogu bensiin saab otsa.
3. Pange muruniiduki kõrvale ölikogumisvann.
4. Avage ölitäitekork (7) ja kallutage niidukit 90° vörra küljele.
5. Soe öli voolab avaneva ölitäiteva kaudu ölivanni.
6. Pärast vana öli väljavoolamist pange niiduk jälle püsti.
7. Valage mootoriõli sisse kuni ölimõõtevarda ülemise märgini.
8. Tähelepanu! Ölitaseme kontrollimiseks ärge keerake ölivarrast kinni, vaid asetage see ainult kuni keermeni sisse.
9. Vana öli tuleb suunata jäätmekäitlusse vastavalt kehtivatele seadustele.

7.2.2 Tera

Ohutuse tagamiseks laske tera ainult volitatud töökojas teritada, tasakaalustada ja paigaldada. Optimaalse töötulemuse saavutamiseks soovitame lasta tera üks kord aastas kontrollida.

Tera vahetamine (joonis 8)

Lõikeinstrumendi vahetamisel võib kasutada ainult originaalvaruosi. Tera tähis peab vastama varuosaloendis toodud numbrile.

Ärge paigaldage kunagi teistsugust tera.

Kahjustunud tera

Kui tera peaks köigest ettevaatlikkusest hoolimata mingi takistuse vastu minema, seisake mootor kohe ja tömmake süüteküünlapistik ära. Kallutage niidukit tahapoole ja kontrollige tera kahjustusi. Kahjustunud vöi köverad terad tuleb välja vahetada. Ärge painutage köverat tera sirgeks. Ärge töötage kunagi kövera vöi väga kulunud teraga, see pöhjustab vibratsiooni ja selle tagajärjel vöib niidukile lisakahjustusi tekkida.

Hoiatus! Kahjustunud teraga töötamisel on vigastusoht.

7.2.3 Rattateljed ja rattarummud

Rattateljed ja rattarummud tuleb üks kord hooaja jooksul määrida.

Selleks võtke ilukapslid kruvikeerajaga ära ja va-bastage rataste kinnituskruvid.

7.2.4 Trosside hooldus ja seadistamine

Ölitage trosse regulaarselt ja kontrollige nende liikuvust.

7.2.5 Ôhufi ltri hooldamine (joonis 10)

Määrdunud õhufi Iter vähendab mootori võimsust, sest karburaatorisse pääseb vähe õhku. Väga tolmuse õhu korral tuleb õhufi ltrit sagedamini kontrollida.

Ärge puhastage õhufi ltrit mitte mingil juhul ben- siini või süttivate lahustitega. Puhastage õhufi ltrit ainult suruõhuga või kloppides.

Puhastage süüteküünal vasktraatharja abil.

1. Tõmmake süüteküünla pistik (joonis 11/ A) välja.

2. Eemaldage süüteküünal küünlavõtmega.

3. Kokkupanek toimub vastupidises järjekorras.

7.2.7 Kiilrihma kontrollimine

Eemaldage tera, nagu on kirjeldatud punktis 7.2.2.

Kilrihma kontrollimiseks eemaldage kilrihma kate (joonis 12/pos. 5b).

7.2.8 Remont

Pärast remonti või hooldust veenduge, et kõik ohutustehnilised detailid oleksid paigaldatud ja töökorras. Hoidke vigastusi tekitada võivaid detaile teistele inimestele ja lastele kättesaamatus kohas.

Märkus! Vastavalt garantiiseadusele ei vastuta me kahjude eest, mis tekivad asjatundmatu remondi töttu või kui varuosadena ei kasutata originaaldetaile ega meie poolt lubatud detaile. Samuti ei vastuta me asjatundmatu remondi töttu tekitatud kahju eest. Laske remont teha klienditeenindusel või volitatud spetsialistil. Sama kehtib ka lisatarvikute kohta.

7.2.9 Tööajad

Tööaegade osas järgige kehtivaid eeskirju, mis võivad piirkonniti erineda.

7.3 Muruniiduki ettevalmistus hoiulepane-kuks

Hoiatus! Ärge eemaldage bensiini suletud ruumides, lahtise tule lähedal või suitsetades. Gaasiaurud võivad põhjustada plahvatuse või tulekahju.

1. Tühjendage bensiinipaak bensiini imipumba- ga.

2. Käivitage mootor ja laske sel töötada, kuni järelejäänud bensiin on ära kasutatud.

EE

1. Teostage pärast iga hooaega ölivahetus.
2. Eemaldage süüteküunal. Lisage ölikannuga silindrisse u 20 ml öli. Tõmmake aeglaselt starteri käepidet, et öli silindrit seestpoolt kaitseks. Keerake süüteküunal kohale tagasi.
3. Puhastage silindri jahutusribid ja korpus.
4. Värvikihi kaitsmiseks puhastage kogu seade.
5. Hoidke seadet hästi ventileeritavas kohas.

7.4 Muruniiduki ettevalmistus transportimiseks

Hoiatus! Ärge eemaldage bensiini suletud ruumides, lahtise tule lähedal või suitsetades. Gaasiaurud võivad põhjustada plahvatuse või tulekahju.

1. Tühjendage bensiinipaak bensiini imipumba- ga.
2. Laske mootoril nii kaua töötada, kuni järelejäänud bensiin on ära kulutatud.
3. Laske mootoriõli soojast mootorist välja.
4. Tõmmake süüteküunlapistik süütekünlalt.
5. Puhastage silindri jahutusribid ja korpus.
6. Pange käivitusnöör konksu taha (joonis 3c). Keerake joonisel 3b kujutatud ühendus vasakul ja paremal lükkesanga küljes natuke lödvemaks ja keerake ülemine lükkesang alla. Jälgige seejuures, et kokkukeeramisel ei mur-taks trosse kokku.
7. Hõördumise vältimiseks keerake mõni kiht lainepappi ülemise ja alumise juhtraua ja mootori vahele.
8. Looge koorma piisav turvalisus, takistamaks söidu ajal kahjustuste ja vigastuste tekkimist libisemise töttu.

7.5 Kuluosad, kulumaterjal ja varuosad

Varuosad, kuluosad ja kulumaterjal nagu nt mootoriöli, kiilrihm, süüteküünlad, öhufilter, bensiinifilter, akud ja tera ei kuulu seadme garantii alla.

7.6 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

Seadmetüüp
- Seadmeartiklinumber
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber
Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

8. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

EE

9. Veaotsinguplaan

Hoiatus: enne kontrollimist või reguleerimist seisake mootor ja tõmmake süütejuhe välja.

Hoiatus: ärge unustage, et kui mootor on pärast reguleerimist või remonti mõne minuti töötanud, on väljalasketoru ja teised detailid kuumad. Põletuste vältimiseks ärge puudutage neid.

Rike Võimalik põhjus Kõrvaldamine
Ebaühtlane töötami- ne, seadme tugev vibreerimine	- Kruvid on lahti- Terakinnitus on lahti- Tera on tasakaalust väljas	- Kontrollige kruvisid- Kontrollige terakinnitust- Vahetage tera välja
Mootor ei tööta - Mootori käivitamis-seiskamishoobei ole vajutatud- Gaasihoob vales asendis (kui ole-mas)- Süüteküünal on defektne.- Kütusepaak tühi- Kütusepump (mehaaniline) ei tööta (kui olemas)		- Vajutage mootori käivitamis-seiska-mishooba- Kontrollida seadistust (kui olemas)- Vahetage süüteküünal- Lisage kütust- Kütusepump (mehaaniline) tööle panna (kui olemas)
Mootor töötab ebaühtlaselt	- Öhufi liter on määrdunud- Süüteküünal on määrdunud	- Puhastage öhufi liter- Puhastage süüteküünal
Muru läheb kolla-seks, muru lõige on ebaühtlane	- Tera on nüri- Lõikekõrgus on liiga väike- Mootori põörlemissagedus on liiga väike	- Teritage tera- Seadistage õige kõrgus- Seadke gaasihoob asendisse max. (kui olemas)
Väljaviskeava ei ole puhas	- Mootori põörlemissagedus on liiga väike- Lõikekõrgus on liiga madal- Tera on kulunud- Kogumiskorv on ummistunud	- Seadke gaasihoob asendisse max- Seadistage õigesti- Vahetage tera- Tühjendage kogumiskorv

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Ōhufi lter, kōritrossid, kogumiskorv, rehvid, sōidusidur
Kulumaterjal / Kuluosad* Tera
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki-gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.
2. Garantiiteenus hölmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.
3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise töttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaaj kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma seadme ostukviiitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifitseerimise võimaluse ebapisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.

LV

Satura rādītājs
