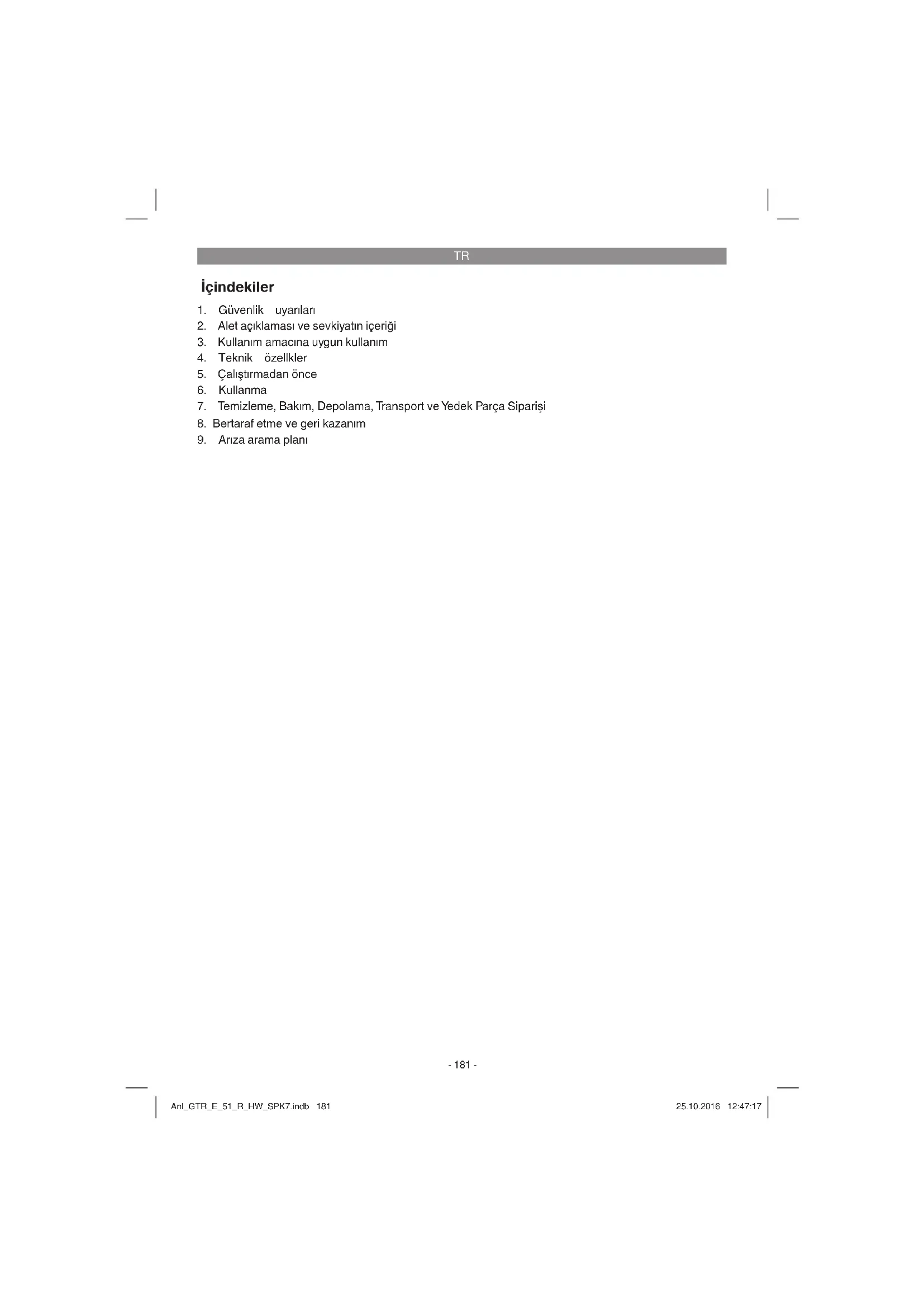

KULLANIM KILAVUZU GTR-E 51 R HW Gardol

1. Güvenlik uyarıları

2. Alet açıklaması ve sevkiyatın içeriği

3. Kullanım amacına uygun kullanım

5. Çalıştırmadan önce

7. Temizleme, Bakım, Depolama, Transport ve Yedek Parça Siparişi

8. Bertaraf etme ve geri kazanım

9. Arıza arama planı

Tehlike! Yaralanmaları ve hasarları önlemek için alet- lerin kullanımında bazı iş güvenliği önlemleri- nin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kul- lanma talimatını iyi bir yerde saklayın. Aleti kullan- mak için başka kişilere verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike! Tüm güvenlik bilgileri ve talimatları okuy- unuz. Güvenlik bilgileri ve talimatlarda belirtilen direktifl ere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralan- malar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın. Makine üzerindeki uyarı etiketlerinin açıklaması (bkz. Şekil 14)

1) Kullanma Talimatını okuyun.

2) Dikkat! Etrafa saçılan parçalardan oluşan teh-

like. Güvenli mesafede durun.

3) Tehlike! Keskin bıçaklar – Bakım, onarım, te-

mizleme ve ayar çalışmalarından önce motoru durdurun ve buji fi şini çıkarın.

4) Çalıştırmadan önce yağ ve yakıt doldurun.

5) Dikkat! Kulaklık ve iş gözlüğü takın.

6) Garanti edilen ses basınç seviyesi.

7) Dikkat! Kızgın parçalar. Uzakta durun.

8) Benzin dolum işlemini sadece motor dururken

9) Kesilme tehlikesi uyarısı. Dikkat dönen

(I=Motor Açık; 0=Motor Kapalı)

12) Gaz kolu (Kavrama kolu)

2. Alet açıklaması ve sevkiyatın

2.1 Cihaz açıklaması (Şekil 1-12)

1a. Motor Start/ Stop kolu (Motor freni) 1b. Gaz (sürme) kolu (Kavrama kolu)

2. Yakıt pompası (primer)

4a. Çim toplama torbası 4b. Dolum seviyesi göstergesi 4c. Yonga adaptörü 4d Yandan dışarı atma adaptörü 5a. Çim dışarı atma kapağı 5b. Kayış koruma kapağı

6. Yakıt dolum kapağı

7. Yağ dolum civatası

8. Kesim yüksekliği ayarı

12. 2 x Hızlı sıkma kolu

13. 4 x civata (kilit civatası, alt dümen) M8

14. 4 x somun (altı köşeli, alt dümen) M8

15. Yuva ile birlikte ön tekerlek

16. Civata (altı köşeli, tekerlek yuvası)

17. 4 x civata (kilit civatası) M6

18. 4 x somun (altı köşeli) M6

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fi ş veya faturayı ibraz ederek servis merke- zine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.

Ambalaj malzemelerini ve ambalaj ve trans- port emniyetlerini sökün (bulunması halinde).

Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.

Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.

Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın. Anl_GTR_E_51_R_HW_SPK7.indb 182Anl_GTR_E_51_R_HW_SPK7.indb 182 25.10.2016 12:47:1825.10.2016 12:47:18TR

Tehlike! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Benzin motorlu çim biçme makinesi

Yandan dışarı atma adaptörü

4 x civata (kilit civatası, alt dümen) M8

4 x somun (altı köşeli, alt dümen) M8

Yuva ile birlikte ön tekerlek

Civata (altı köşeli, tekerlek yuvası)

4 x civata (kilit civatası) M6

4 x somun (altı köşeli) M6

Orijinal kullanma talimatı

3. Kullanım amacına uygun kullanım

Makine sadece kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralan- malarda, yalnızca kullanıcı/işletici sorumlu olup üretici fi rma sorumlu tutulamaz. Benzin motorlu çim biçme makinesi, ev ve hobi işlerinde özel kullanım için tasarlanmıştır. Özel ev ve hobi bahçelerindeki kullanım olarak, çim biçme makinesi ile yılda genelde 50 saati aşmayan çalışmalar kastedilmiştir. Bu çalışmalar genellikle ev ve hobi bahçelerindeki ot ve çim alanlarının bakımında yapılan çalışmalar olup kamuya açık alanlar, parklar, spor kompleksleri, tarım ve orman işletmelerindeki kullanımları kap- samaz. Lütfen aletlerimizin ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ma- kinelerin ticari, zanaatkarlar veya endüstriyel veya benzer kullanımlarda kullanılmasından kayna- klanan hasarlar garanti kapsamına dahil değildir. Çim biçme makinesinin kullanım amacına uygun kullanılması için üretici fi rma tarafından makine ile birlikte gönderilen Kullanma Talimatının okunması ve içerdiği talimatların yerine getirilmesi şarttır. Kullanma Talimatında ayrıca işletme, bakım ve onarım koşulları da açıklanmıştır. İkaz! Yaralanma tehlikesi oluşturacağından çim biçme makinesi çalılık, çit, yabancı otların veya sardırılmış şekildeki bitkilerin veya çatı katlarındaki çimlerin, balkon saksılarındaki bitkilerin kesilme- sinde veya yürüyüş yollarının temizlenmesi (aspi- rasyon) ve ağaç, çit ve dal artıklarının öğütülmesi işleminde kullanılması yasaktır. Çim biçme makinesi ayrıca, örneğin köstebek yuvalarının düzeltilmesi işlemi gibi arazi üzerindeki pürüzlerin giderilmesi işleminde motorlu çapa olarak da kullanılması yasaktır. İş güvenliği sebeplerinden dolayı çim biçme ma- kinesinin, başka iş makinelerini ve aparatlarını tahrikleme için kullanılması da yasaktır.

4. Teknik özellikler

...............................................0,76 dB Kulaklık takın. Gürültü işitme kaybına sebep olabilir. Titreşim emisyon değeri ah = 7 m/s

Aşırı gürültü ve titreşim oluşması sebebiyle uzun süreli çalışmaktan kaçınılmalıdır. Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

Sadece hasarlı ve arızalı olmayan aletler kullanın.

Aletlerin düzenli olarak bakımını yapın ve te- mizleyin.

Çalışma tarzınızı alete göre ayarlayın.

Aletlerinize aşırı yüklenmeyin.

Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.

Aleti kullanmadığınızda kapatın. Dikkat! Kalan riskler Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modeli itibari ile aşağıda açıklanan tehlikeler meydana gelebilir:

1. Uygun bir kulaklık takılmadığında işitme

hasarlarının oluşması.

2. Elektrikli alet uzun süre kullanıldığında veya

talimatlara göre kullanılmadığında veya bakımı düzgün şekilde yapılmadığında el-kol titreşiminden kaynaklanan sağlık hasarlarının oluşması.

5. Çalıştırmadan önce

5.1. Parçaların montajı Makinenin bazı parçaları sökülmüş olarak sevk edilir. Aşağıda açıklanan talimatlara riayet edildiğinde montaj işlemi kolay şekilde yapılabilir Dikkat! Montaj ve bakım çalışmaları için maki- nenin sevkiyat içeriğinde bulunmayan şu aletlere gerek duyarsınız:

Yassı yağ toplama kabı (yağ değiştirme işlemi için)

Huni (Deponun dolum deliğine uygun büyüklükte)

Mutfak bezi (Yağ / benzin artıklarını silmek için; kullanılmış olan bez arıtılması için benzinliğe verilecektir)

Benzin emme pompası (Plastik tip, yapı mar- ketlerinden temin edilebilir)

El pompalı yağdanlık (yapı marketlerinden temin edilebilir)

1. Üst ve alt dümeni (Şekil 3) Şekil 3a-3b’de

gösterildiği gibi monte edin. İstenilen sap yüksekliğine göre üç sabitleme deliklerinden birini seçin ve hızlı sıkma kolu (12) ile sabit- leyin. Önemli! Her iki tarafta da aynı yüksekliği ayarlayın!

2. Çalıştırma ipi sapı nı (Poz. 9) öngörülen kanca-

ya Şekil 3c’de gösterildiği gibi asın.

3. Tel mekanizmalarını kablo klipsi (Poz. 10) ile

Şekil 3d’de gösterildiği gibi dümene bağlayın.

4. Tekerlek yuvasını (Poz. 15) çembere (Poz. 20)

civata (Poz. 15) ile Şekil 3e’de gösterildiği gibi monte edin.

5. Çember, dört civata (17) ile çim biçme maki-

nesinin gövdesine monte edilir (Şekil 3f).

6. Çim dışarı atma kapağını (Poz. 5a) bir elinizle

kaldırın ve çim toplama torbasını (Poz. 5a) Şekil 4a’da gösterildiği gibi asın. 5.2. Kesim yüksekliğinin ayarlanması Uyarı! Kesim yüksekliğinin ayarlanması sade- ce motor kapatıldığında yapılacaktır. Arka tekerlek

Arka tekerleklerin kesim yüksekliği ayarlaması merkezi olarak kesim yüksekliği ayar kolu (Şekil 7 Poz. 8) ile yapılabilir.

Ayar koluna basın ve istenilen kesim yüksekliğini ayarlayın. Kolu yerine sabitleyin. Ön tekerlek

Ön tekerlek, aksın (Şekil 7b/Poz.8) pozisyonu değiştirilerek arka tekerlekler ile aynı hizaya getirilecektir.

Uyarı! Çim biçme makinesi sevk edildiğinde motor içinde yağ ve benzin bulunmaz. Bu nedenle motoru çalıştırmadan önce motora mutlaka yağ ve benzin doldurmanız gerekmektedir.

1. Motorun yağ seviyesini kontrol edin (bakınız

2. Yakıt dolumu yaparken huni ve ölçekli kab

kullanın. Benzinin temiz olmasını kontrol edin. İkaz: Daima emniyetli yedek benzin deposu kullanın. Benzin dolum işlemi esnasında sigara içmeyin. Benzin dolumu yapmadan önce motoru durdurun ve birkaç dakika soğumasını bekleyin. Anl_GTR_E_51_R_HW_SPK7.indb 184Anl_GTR_E_51_R_HW_SPK7.indb 184 25.10.2016 12:47:1825.10.2016 12:47:18TR

3. Buji kablosunun bujiye bağlı olup olmadığını

kontrol edin. Motor Start/Stop kolunun güvenlik kontrolü Çim biçme makinesi, istenmeden çalıştırmayı en- gellemek ve tehlike durumunda motor ve bıçağın hızlı şekilde durmasını sağlamak için motor start/ stop kolu ile donatılmıştır (Şekil 5a/Poz. 1a). Çim biçme makinesini çalıştırmak istediğinizden önce kola basmanız (Şekil 5b) gerekir. Motor start/stop kolu bırakıldığında kol başlangıç pozisyonuna geri dönmelidir (Şekil 5a). Çim biçme işlemine başlamadan önce, kol ve tel mekanizmasının doğru şekilde çalıştığını ve fonksiyonlarını yerine getirdiğinden emin olmak için bu işlemi birkaç kez gerçekleştirin. Motor çalıştığında bu testi tekrarlayın. Motor start/ stop kolu bırakıldığında motor birkaç saniye içinde durmalıdır. Motor bu süre içinde durmadığında Müşteri Hizmetlerine başvurun. Tehlike: Motor çalışmaya başladığında bıçaklar da dönmeye başlar.

6.1 Motoru çalıştırma

1. Buji kablosunun bujiye bağlı olup olmadığını

2. Yakıt pompasını (primer) (Şekil 6/ Poz.2)

3 kez pompalayın. Motor sıcak olduğunda pompalamanız gerekmez.

3. Çim biçme makinesi motorunun arkasına

geçin. Bir eliniz Motor start/stop kolunda (Şekil 5b) olmalıdır. Diğer eliniz ise çalıştırma ipini tutmalıdır.

4. Motoru çalıştırma ipi ile (Şekil1/ Poz.9)

çalıştırın. Çalıştırmak için önce ipin sapını yakl. 10-15 cm (bir direnç hissedinceye kadar) dışarı çekin, sonra kuvvetlice çekin. Motor çalışmadığında tekrar çalıştırma ipini çekerek çalıştırmayı deneyin. Uyarı! Çalıştırma ipinin geri fırlamasını engel- leyin Uyarı! Soğuk havalarda çalıştırma işlemini birkaç kez tekrarlamanız gerekli olabilir. Sürüş ünitesi Gaz kolu/Kavrama kolu (Şekil 5a/Poz. 1b): Bu kola bastığınızda (Şekil 5c) sürüş ünitesi kavraması kapatılır ve çim biçme makinesi mo- tor çalışırken hareket etmeye başlar. Hareket halindeki çim biçme makinesini durdurmak için sürüş kolunu zamanında bırakın. Hareket et- meye başlama ve durma işlemini ilk çim biçme çalışmasına başlamadan önce deneme yaparak alışın. 6.2. Doğru çim biçme kuralları Tehlike! Çim toplama torbası boşaltılırken ve motor daha çalışırken atık dışarı atma kapağını kesinlikle açmayınız. Dönmekte olan bıçak yaralanmalara sebep olabilir. Atık dışarı atma kapağını ve çim toplama torbasını daima itinalı şekilde takın. Torbayı sökmeden önce daima motoru durdurun. Her türlü ayar, bakım ve onarım çalışmasından önce motoru durdurun ve bıçağın durmasını bekleyin. Buji fi şini çıkarın. Çim biçme işlemi Motor çim biçme kesim hızına, çim toplama torbası içine çim atma ve uzun motor kullanım ömrü için tasarlanmıştır. Makinenin bıçakları daima keskin durumda tutulacaktır, aksi takdirde körelmiş bıçaklar ile yapılan biçme işlemi sonucunda çimler tam kesi- lemeyecek ve sararacaktır. Kesilen alanın temiz bir görünüm sergilemesi için çim biçme makinesini mümkün olduğunca düz yönde hareket ettirin. Burada kesim hattı bir sonraki kesim hattı ile birkaç santimetre üst üste gelmelidir. Böylece kesilmemiş şeritlerin kalması önlenir. Çim biçme makinesi gövdesinin alt tarafını temiz tutun ve çim artıklarını mutlaka temizleyin. Çim artıkları çalıştırma işlemini zorlaştırır, kesme kalite- sini ve kesilen çimin dışarı atılmasını etkiler. Eğimli arazilerde kesme yönü eğimin enine doğru olmalıdır. Çim biçme makinesinin kaymasını maki- neyi yukarı doğru pozisyonlayarak engelleyin. Kesim yüksekliğini çimin gerçek uzunluğuna göre seçin. Yoğun, uzun çimlerde en yüksek kesim kademesini ayarlayın ve kesimi daha yavaş yapın. Gerektiğinde birden fazla kesim yapın ve her defasında azami 4 cm uzunlukta kesin. Bıçak üzerinde herhangi bir kontrol işlemi yapma- dan önce motoru durdurun. Motor durdurulduk- tan sonra bıçağın birkaç saniye daha dönmeye devam edeceğine dikkat edin. Kesinlikle bıçağı elden durdurmayı denemeyin. Anl_GTR_E_51_R_HW_SPK7.indb 185Anl_GTR_E_51_R_HW_SPK7.indb 185 25.10.2016 12:47:1825.10.2016 12:47:18TR

Bıçağın doğru şekilde bağlı, iyi durumda ve iyi şekilde bilenip bilenmediğini düzenli olarak kon- trol edin. Bıçak köreldiğinde bıçağı bileyin veya yenisi ile değiştirin. Dönmekte olan bıçak herhangi bir cisme çarptığında çim biçme makinesini durdurun ve bıçağın tamamen durmasını bekleyin. Bıçak tamamen durduktan sonra bıçak ve bıçak tutma elemanının durumunu kontrol edin. Bu elemanların hasar görmesi durumunda değiştirilecektir. Yonga oluşturma (Şekil 4c) Yonga oluşturma işleminde kesilen çim artıkları bıçak gövdesinde parçalanır ve tekrar çim üzerine dağıtılır. Bu durumda çim artıklarının toplanması ve bertaraf edilmesi gerekmez. Yonga oluşturma işlemi nispeten kısa boylu çimlerde mümkündür. Optimal çalışma sonuçları ancak yonga bıçağı (aksesuar olarak temin edile- bilir) kullanıldığında elde edilebilir. Yonga oluşturma fonksiyonunu kullanmak için çim toplama torbasını çıkarın ve yonga adaptörünü (Poz. 4c) takın ve çim atma kapağını kapatın. Yandan dışarı atma (Şekil 4d) Yandan dışarı atma bölümünün kullanılabilmesi için yonga adaptörünün monte edilmiş olması gerekir. Yandan dışarı atma adaptörünü (Poz. 4d), Şekil 4c‘de gösterildiği gibi takın.

Motoru durdurmak için Motor-Start-/Stop kolunu bırakın (Şekil 5a/Poz. 1a). Motorun çalıştırılmasını önlemek için buji kablosu fi şini bujiden sökün. Makineyi yeniden çalıştırmadan önce motor freni tel mekanizmasının fonksiyon durumunu kontrol edin. Tel mekanizmasının doğru şekilde monte edilip edilmediğini kontrol edin. Tel mekanizması bükülü veya hasarlı olduğunda değiştirilecektir.

6.4 Çim toplama torbasını boşaltma

Çim toplama torbası dolduğunda hava geçişi azalır ve dolum seviye göstergesi (4b) toplama torbasına yanaşır (Şekil 13). Bu durumda çim toplama torbasını boşaltın ve çıkış kanalını temiz- leyin. Dikkat! Toplama torbasını sökmeden önce motoru durdurun ve bıçağın durmasını bek- leyin. Çim toplama torbasını sökerken bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak çıkarın (Şekil 4a). İş güvenliği sebeplerinden dolayı torba yerinden çıkarılırken atık dışarı atma kapağı kapanır ve dışarı atma deliğini kapatır. Delikte birkaç çim artıkları kaldığında, motoru daha kolay çalıştırmak için çim biçme makinesini yaklaşık 1m geri çekin. Bıçak bölümünde ve çalışma aleti içinde bulunan çim artıklarını kesinlikle eliniz veya ayağınız ile temizlemeyin, bunun için uygun yardımcı aletleri, örneğin fırça veya el süpürgesi kullanın. Çim artıklarının iyi derecede toplanmasını sağlamak için, toplama torbası ve özellikle ağın içi kullanımdan sonra temizlenmelidir. Çim toplama torbasını sadece motor kapalı ve bıçak durmuş vaziyetteyken takın. Bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak üst ta- raftan yerine takın.

7. Temizleme, Bakım, Depolama,

Transport ve Yedek Parça Siparişi Tehlike! Motor çalışırken ve ateşleme sisteminin akım geçiren bölümleri üzerinde kesinlikle çalışma yapmayı n veya bu bölümlere temas etmey- in. Bütün bakım ve temizleme çalışmalarına başlamadan önce buji kablosu fi şini bujiden sö- kün. Makine çalışırken alet üzerinde hiçbir çalışma yapmayı n. Bu Kullanma Talimatında açıklanmayan çalışmalar sadece yetkili servisler tarafından yeri- ne getirilecektir.

Her kullanımdan sonra çim biçme makinesi itinalı bir şekilde temizlenecektir. Özellikle makinenin alt tarafı ve bıçak bağlantı yuvası temizlenecektir. Bu çalışma için dümeni aşağı bastırarak çim biçme makinesini arkaya doğru yatırın. Uyarı: Çim biçme makinesini arkaya yatırmadan önce benzin pompası ile yakıt deposundaki benzini tamamen boşaltın. Çim biçme makinesi 90 dereceden fazla yatırılmamalıdır. Pislikler ve çim artıkları hemen biçme işleminden sonra temizlendiğinden kolay temizlenir. Kurumuş olan çim artıkları ve pislikler çim biçme işlemini zorlaştırabilir. Çim çıkış kanalının çim artıkları Anl_GTR_E_51_R_HW_SPK7.indb 186Anl_GTR_E_51_R_HW_SPK7.indb 186 25.10.2016 12:47:1825.10.2016 12:47:18TR

ile tıkanmış olup olmadığını kontrol edin ve gerektiğinde temizleyin. Çim biçme makinesini ke- sinlikle su tutarak veya yüksek basınçlı temizleme makinesi ile temizlemeyin. Motor kuru kalmalıdır. Soğuk temizleyici veya temizleme benzini gibi tahriş edici malzemelerin kullanılması yasaktır. Bakım periyotları ekteki benzin motorlu makineler için geçerli servis defterinde belirtilmiştir. Dikkat: Kirli bakım malzemesi ve işletme malze- melerini bu atıklar için öngörülen toplama merkez- lerine teslim edin.

Uyarı! Motoru kesinlikle yağsız veya az yağ do- lumu ile çalıştırmayın. Aksi takdirde motorda ağır hasarlar meydana gelebilecektir. Ya ğ seviyesinin kontrol edilmesi: Çim biçme makinesini düz bir zemin üzerine koy- un. Yağ çubuğunu (Şekil 9a/Poz. 7) sola döndü- rerek çıkarın ve yağ çubuğu üzerindeki yağı silin. Ya ğ çubuğunu dayanıncaya kadar tekrar deliğe takın, fakat civatasını sıkmayın. Yağ çubuğunu çıkarın ve yatay pozisyonda yağ seviyesini okuy- un. Yağ seviyesi, yağ çubuğu üzerindeki min. ve max. (Şekil 9b) yazıları arasında olmalıdır. Ya ğ değiştirme Motor yağı değiştirme işlemi motor dururken fakat halen sıcak olduğunda gerçekleştirilecektir.

1. Çim toplama sepetinin sökülmüş olmasını

2. Benzin deposunu bir benzin pompası ile

boşaltın, kalan benzin tüketilinceye kadar mo- toru çalıştırmaya devam edin.

3. Çim biçme makinesinin altına yassı bir yağ

4. Yağ dolum civatasını (Poz. 7) açın ve çim biç-

me makinesini yana 90° yatırın.

5. Sıcak yağ yağ dolum deliğinden yağ toplama

6. Kullanılmış yağ tamamen boşaldıktan sonra

çim biçme makinesini tekrar düz konuma geti- rin.

7. Yağ deposuna, yağ çubuğunun üst işaretine

kadar motor yağı doldurun.

8. Dikkat! Yağ seviyesini kontrol etmek için yağ

çubuğunu civatalamayın sadece vida dişine kadar takın.

9. Kullanılmış yağ geçerli atık yönetmeliklerine

göre bertaraf edilecektir.

İş güvenliği sebeplerinden dolayı bıçakların bi- lenmesini, balans ayarının yapılmasını ve monte edilmesini yetkili servise yaptırın. Optimal bir biç- me sonucu elde etmek için bıçağın yılda bir kez kontrol ettirilmesi tavsiye edilir. Bıçağın değiştirilmesi (Şekil 8) Bıçak takımının değiştirilmesinde sadece orijinal yedek parçalar kullanılacaktır. Bıçak üzerinde be- lirtilen numara ve işaretler yedek parça listesinde belirtile numara ile aynı olacaktır. Kesinlikle başka tip bıçak takmayın. Hasarlı bıçaklar Gösterilen tüm titizliğe ve dikkatli çalışmaya rağmen makine herhangi bir cisme çarptığında motoru derhal durdurun ve buji kablosunun fi şini çıkarın. Çim biçme makinesini yana yatırın ve bıçakların hasar görüp görmediğini kontrol edin. Hasar görmüş veya bükülmüş olan bıçakların değiştirilmesi gerekir. Kesinlikle bükülmüş olan bıçakları düzeltmeyin. Kesinlikle bükülmüş veya aşırı derecede aşınmış olan bıçaklar ile çalışmayın, aksi takdirde makinede titreşim mey- dana gelecek ve çim biçme makinesi üzerinde diğer arızalar meydana gelecektir. Uyarı: Hasarlı bıçaklar ile çalışıldığında ayrıca ya- ralanma tehlikesi de vardır.

7.2.3 Tekerlek aksları ve göbekleri

Bu elemanlar sezon başına bir kez gres yağı ile hafi fçe yağlanmalıdır. Bunun için tekerlek kapaklarını tornavida ile çıkarın ve tekerleklerin bağlantı civatalarını sökün.

7.2.4Tel mekanizmalarının bakımı ve ayarı

Tel mekanizmalarını sık olarak yağlayın ve kolay hareket edip etmediğini kontrol edin.

7.2.5 Hava fi ltresinin bakımı (Şekil 10)

Kirlenmiş olan hava fi ltresinden karbüratöre daha az hava gireceğinden motor gücü azalır. Çalışma ortamındaki havada aşırı derecede toz bulunduğunda hava fi ltresi daha sık olarak kontrol edilmelidir. Hava fi ltresini basınçlı hava ile üfl eye- rek veya sert bir yere vurarak temizleyin

7.2.6 Bujinin bakımı

Bujiyi bakır telli fırça ile temizleyin.

1. Buji fi şini (Şekil 11/Poz. A) döndürerek sökün.

2. Bujiyi buji anahtarı ile sökün.

3. Montaj işlemi sökme işleminin tersi yönünde

7.2.7 Kayış kontrolü

Bıçağı Madde 7.2.2’de açıklandığı şekilde sökün. Kayışın kontrol edilebilmesi için kayış koruma kapağını (Şekil 12 / Poz. 5b) sökün.

Onarım veya bakım çalışmalarından sonra tüm iş güvenliği parçalarının takılmış olup olmadığını ve bunların mükemmel durumda olup olmadıklarını kontrol edin. Yaralanmaya sebep olacak parçaları üçüncü şahıslar ve çocukların erişemeyeceği yer- de saklayın. Uyarı! Ürün sorumluluğu kanununa göre tali- matlara aykırı yapılan onarım çalışmaları veya orijinal parça kullanılmaması veya fi rmamız tarafından kullanımına izin verilmemiş parçaların kullanılmasından kaynaklanan hasarlardan fi rmamız herhangi bir sorumluluk üstlenmez. Aynı şekilde uygun şekilde yapı lmayan onarım çalışmaları sonucunda meydana gelen hasarlar- dan da fi rmamız herhangi bir sorumluluk üstlen- mez. Bu çalışmalar için yetkili servis veya uzman bir eleman görevlendirin. Bu durum aynı zamanda aksesuar parçaları için de geçerlidir.

7.2.9 Çalışma saatleri

Çalışma saatleri için farklı şehirlerde farklı olarak uygulanabilen resmi çalışma saatlerini dikkate alınız.

7.3 Saklama işlemi için çim biçme makinesi-

nin hazırlanması İkaz! Benzin malzemesini kapalı mekanlarda, ateş yakınında veya sigara içerken boşaltmayın. Benzin gazları patlamaya veya yangına sebep olabilir.

1. Benzin pompası kullanarak yakıt deposu için-

deki benzini boşaltın.

2. Motoru çalıştırın ve motor içinde kalan ben-

zin tamamen tüketilinceye kadar motoru çalışmaya bırakın.

3. Her sezon sonunda yağ değiştirme işlemini

4. Bujiyi silindir kapağından sökün. Silindir

içine yağdanlık ile yakl. 20 ml yağ doldurun. Çalıştırma ipini yavaşca çekin ve böylece yağın silindiri kaplamasını sağlayın. Bujiyi tek- rar yerine takın.

5. Silindir ve motor gövdesinin soğutma

kanatlarını temizleyin.

6. Makinenin boyasını korumak için tüm maki-

7. Çim biçme makinesini iyi havalandırılmış bir

7.4 Transport işlemi için çim biçme makinesi-

nin hazırlanması İkaz! Benzin malzemesini kapalı mekanlarda, ateş yakınında veya sigara içerken boşaltmayın. Benzin gazları patlamaya veya yangına sebep olabilir.

1. Benzin pompası kullanarak yakıt deposu için-

deki benzini boşaltın.

2. Motoru çalıştırın ve motor içinde kalan ben-

zin tamamen tüketilinceye kadar motoru çalışmaya bırakın.

3. Motor sıcak durumdayken motor yağını

4. Buji kablosu fi şini bujiden sökün.

5. Silindir ve motor gövdesinin soğutma

kanatlarını temizleyin.

6. Çalıştırma ipini (Şekil 3c) kancadan çıkarın.

Şekil 3b’de gösterildiği gibi dümenin solunda ve sağındaki bağlantıyı gevşetin ve üst düme- ni aşağıya katlayın. Kelebek somunları açın ve üst dümeni aşağıya doğru katlayın. Katlama esnasında tel mekanizmalarının bükülmeme- sine dikkat edin.

7. Sürtmeyi önlemek için motor, üst ve alt dü-

men arasına birkaç kat oluklu mukavva koyun.

8. Transport esnasında makinenin kayması so-

nucunda hasar ve yaralanmayı önlemek için yükü yeterli derecede emniyet altına alın.

7.5 Sarf ve aşınma malzemeleri ve yedek

parçalar Yedek parçalar, örneğin motor yağı, kayış, buji, hava fi ltresi, benzin fi ltresi veya bıçak gibi sarf ve aşınma parçaları garanti kapsamına dahil değildir.

7.6 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir:

Cihazın ürün numarası

Cihazın kod numarası

İstenilen yedek parçanın yedek parça numarası Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır. Anl_GTR_E_51_R_HW_SPK7.indb 188Anl_GTR_E_51_R_HW_SPK7.indb 188 25.10.2016 12:47:1825.10.2016 12:47:18TR

8. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir amba- laj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemeler- den meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimler- den öğrenebilirsiniz. Anl_GTR_E_51_R_HW_SPK7.indb 189Anl_GTR_E_51_R_HW_SPK7.indb 189 25.10.2016 12:47:1925.10.2016 12:47:19TR

9. Arıza arama planı

İkaz bilgisi: Herhangi bir ayarlama veya onarım çalışmasını yapmadan önce motoru durdurun ve buji kablosunu sökün. İkaz bilgisi: Ayarlama veya onarım çalışmasından sonra motor birkaç dakika çalıştığında, egzoz ve diğer parçaların kızgın olduğunu dikkate alın. Bu nedenle yanma nedeniyle oluşacak yaralanmaları önle- mek için bu parçalara dokunmayın. Arıza Olası sebepleri Giderilmesi Motor düzensiz çalışıyor, motorda aşırı derecede titreşim mevcut - Civatalar gevşek - Bıçak bağlantısı gevşek - Bıçak balans bozukluğu - Civataları kontrol edin - Bıçak bağlantısını kontrol edin - Bıçakları değiştirin Motor çalışmıyor - Motor Start/Stop koluna basılmadı - Gaz kolunun ayarı yanlış (bulunması halinde) - Buji arızalı - Yakıt deposu boş - Yakıt pompasına (primer) basılmadı (bulunması halinde) - Motor Start/Stop koluna basın - Ayarı kontrol edin (bulunması halin- de) - Bujiyi değiştirin - Yakıt deposunu doldurun - Yakıt pompasına (primer) basın (bulunması halinde) Motor düzensiz çalışıyor - Hava fi ltresi kirli - Buji kirli - Hava fi ltresini temizleyin - Bujiyi temizleyin Çimler sararıyor, kesim düzensiz - Bıçak körelmiştir - Kesim yüksekliği çok az - Motor devri çok az - Bıçağı bileyin - Doğru yüksekliğe ayarlayın - Gaz kolunu max. ayarına ayarlayın (bulunması halinde) Çim atışı yetersiz - Motor devri çok az - Kesim yüksekliği çok az - Bıçaklar aşınmıştır - Toplama torbası tıkanıkl ığı - Gaz kolunu max. konuma ayarlayın - Doğru şekilde ayarlayın - Bıçağı değiştirin - Torbayı boşaltın Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH fi rmasının özel onayı alınmak şartıyla serbesttir. Teknik değişiklikler olabilir Anl_GTR_E_51_R_HW_SPK7.indb 190Anl_GTR_E_51_R_HW_SPK7.indb 190 25.10.2016 12:47:1925.10.2016 12:47:19TR

Servis Bilgileri Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır. Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur. Kategori Örnek Aşınma parçaları*Hava fi ltresi, tel mekanizmaları, tutma sepeti, las- tikler, kavrama Sarf malzemesi/Sarf parçaları*Bıçak Eksik parçalar

• sevkiyatın içeriğine dahil olması zorunlu değildir! Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bil- dirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?

Sizce aletin arızalı ana işlevi nedir (ana semptom)? Bu işlevi açıklayınız. Anl_GTR_E_51_R_HW_SPK7.indb 191Anl_GTR_E_51_R_HW_SPK7.indb 191 25.10.2016 12:47:1925.10.2016 12:47:19TR

Garanti belgesi Sayın Müşterimiz, ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak

olan tüketiciler yani gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici fi rmanın yasal ga- ranti hükümlerine ek olarak müşterilerine tanıdığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.

2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici fi rmadan satın aldığınız yeni alet için geçerli

olup malzeme veya imalat hatasını kapsar. Ayıplı malın telafi si, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim fi rmamıza aittir. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kay- naklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yeter- siz olmasından kaynaklanan hasarlar. - Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı madde- nin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar). - Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

4. Garanti süresi 60 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde

garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

5. Garanti haklarınızdan faydalanmak istediğinizde arızalı aleti www.isc-gmbh.info sayfasına bildirin.

Kasa fi şi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı hazır tutun. Kasa fi şi veya tip etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması nedeniy- le garanti hizmetleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaysa en kısa zamanda onarılmış veya yeni bir alet adresinize gönderilecektir. Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz. Anl_GTR_E_51_R_HW_SPK7.indb 192Anl_GTR_E_51_R_HW_SPK7.indb 192 25.10.2016 12:47:1925.10.2016 12:47:19RU
