| Termék típusa | Elektromos fűnyíró |
| Márka és modell | Gardol GEME33 |
| Felvett teljesítmény | 1200 W |
| Névleges feszültség | 220-240 V ~ 50 Hz |
| Motor fordulatszáma | 3000 ford./perc |
| Vágási szélesség | 33 cm |
| Vágási magasság állítása | 20-60 mm (5 fokozat) |
| Gyűjtőkosár térfogata | 30 liter |
| Súly | 11,5 kg |
| Hangnyomásszint (LpA) | 82,5 dB(A) |
| Garantált zajteljesítményszint | 96 dB(A) |
| Rezgés a kormányon | ≤ 2,5 m/s² |
| Védelmi osztály | II (kettős szigetelés) |
| Kés típusa | Forgó kés |
| Magasságállítható kormány | Igen (L és H pozíciók) |
| Töltöttségi szint jelző | Igen (szelep a kosáron) |
| Indítászár | Igen (biztonsági) |
| Hosszabbító kábel maximális hossza | 50 m (3 x 1,5 mm² keresztmetszet) |
| Túlterhelés elleni védelem | Termikus kapcsoló |
| Rendeltetésszerű használat | Házi és szabadidős kertek (max. 50 óra/év) |
| Tisztítás | Nedves rongy, nem folyó víz vagy nagynyomású |
| Garancia | 60 hónap |
Gyakran ismételt kérdések - GEME33 Gardol
Felhasználói kérdések a következőről GEME33 Gardol
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét GEME33 - Gardol és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GEME33 márka Gardol.
HASZNÁLATI ÚTMUTATÓ GEME33 Gardol
HU Eredeti használati utasítás Elektromos-Fünyírógép
- Biztonsági utasítások....124
- A készülék leírása és a szállítás terjedelme 124
- Rendeltetésszerűi használat 125
- Technikai adatok....125
- Beüzemeltetés előtt....126
- Kezelés....127
- A hálózati csatlakozásvezeték kicserélése 128
- Tisztítás, karbantartás és pótalkatrészmegrendelés....129
- Megsemmisítés és újrahasznosítás....130
- Tárolás és szállítás.... 130
- Hibakeresési terv....131
Szervíz-információk....133
Garanciaokmány 134

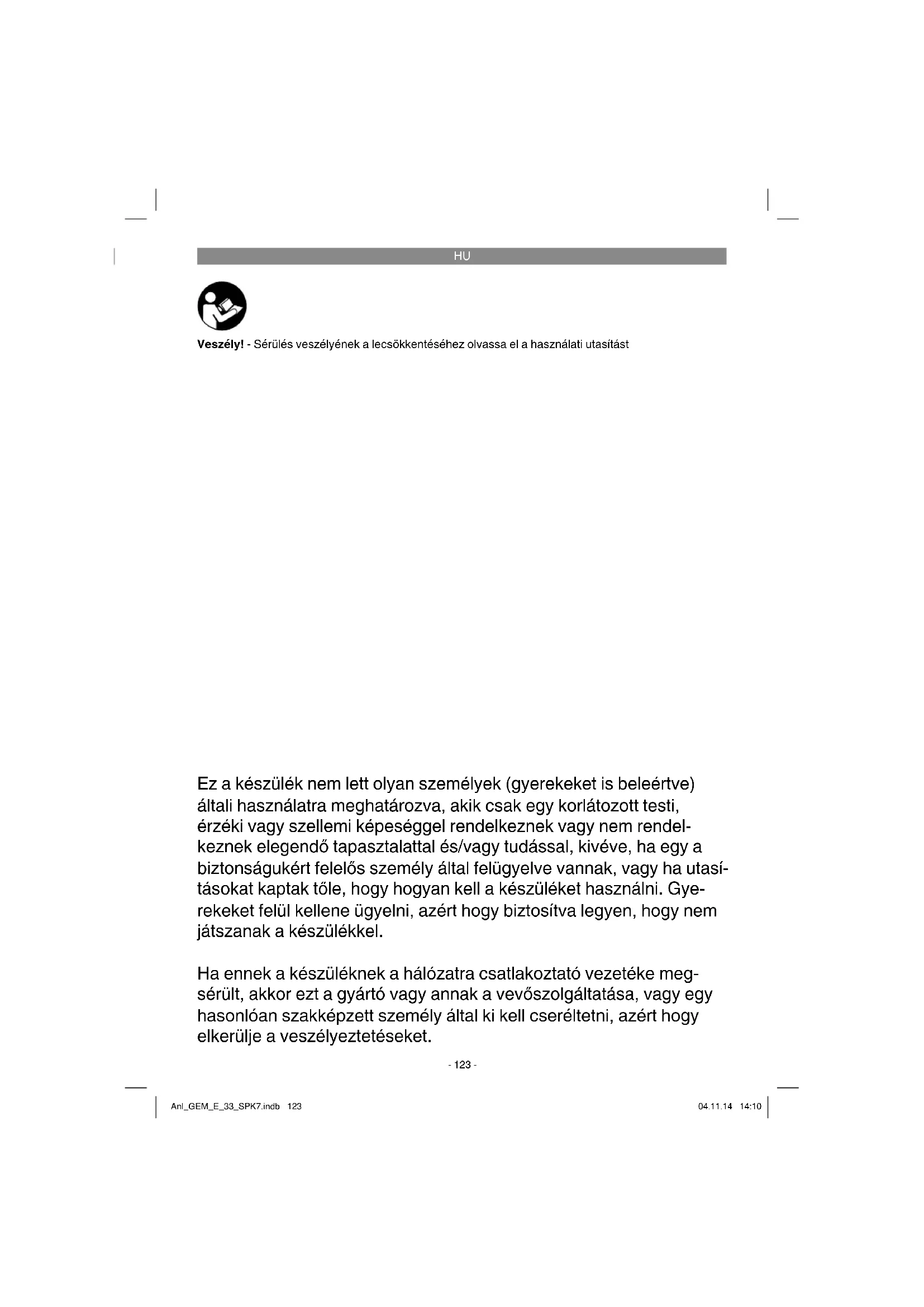

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást
Ez a készülék nem lett olyan személyek (gyerekeket is beleértve) általi használatra meghatározva, akik csak egy korlátozott testi, érzéki vagy szellemi képeséggel rendelkeznek vagy nem rendelkeznek elegendő tapasztalattal és/vagy tudással, kivéve, ha egy a biztonságukért felelős személy által felügyelve vannak, vagy ha utasításokat kaptak töle, hogy hogyan kell a készüléket használni. Gyerekeket felül kellene ügyelni, azért hogy biztosítva legyen, hogy nem játszanak a készülékkel.
Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke meg-sérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.
HU
Veszély!
A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak!
Veszély!
Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Órizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.
A készüléken található jelzötábla magyarázata (8-es kép)
1 = Az üzembe helyezés elött elolvasni a használati utasítást
2 = Távolságot tartani!
3 = Vigyázat! - Éles vágókések - a gondozási munkák előtt vagy a csatlakozási vezeték megsérülésénél kihúzni a hálózati csatlakozót!
4 = Figyelem, tartsa a csatlakozási kábelt a vá-
gószerszámoktól távol!
2. A készülék leírása és a szállítás terjedelme
2.1 A készülék leírása (1/2-es kép)
- Felülső tolófül
- Tolófültartó
- Füfelfogó kosár
- Kidobáló csapóajtó
- Hordozó fogantyú
- Vágásmagasság elállítás
- Kábel húzásmentesítő
-
Anya a felülső gyorsszorító funkciós tolófülhöz
-
Hálózati kábel hálózati csatlkaozóval
-
Be-/Kikapcsoló
- Felfogó kosár, felülső gépházrész
- Felfogó kosár, alulsó gépházrész
- Felfogó kosárfogantyú
- Felfogó kosár betevő
- Töltésállapot jelzése
- Alátékorongok
- Rögzítöcsavarok a felülső tolófülhöz
- 2 anya az alulsó tolófülhöz
2.2 A szállítás terjedelme és kicsomagolás
Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket.
Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.
- Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
- Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
- Ellenőrizze le, hogy teljes a szállítás terjedelme.
- Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.
- Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.
Veszély!
A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!
A szállítás terjedelme
• Elektromos-fünyírógép
• Füfelfogó kosár
• Kábelrögzítő kapcsok (3x)
• Eredeti üzemeltetési útmutató
• Biztonsági utasítások
HU
3. Rendeltetésszerűi használat
A fünyírógép, házi- és hobbykerti privát használatra alkalmas.
Olyan kerti fünyirógépeket tekintünk házi- és hobbykertinek, amelyeknek az évi használata rendszeresen nem haladja meg az 50 órát és elsősorban a fü- és pázsitfelületek ápolására vannak használva, nem pedig a nyilvános parkositott területekre, parkokra, sporthelyekre valamint a mező- és az erdőgazdaságban.
Figyelem! A kezelő testi veszélyeztetése miatt nem szabad a fünyírógépet bokrok, sövények és bozótok trimmelésére, valamint a tetői beültetéseken vagy a balkoni virágládákban levő kúszónövények és fűvek vágására és aprítására valamint a járdák tisztítására (leszívás) úgymint rotációs szárzúzóként az ágak és a sövénydarabok eldarabolásánál. Továbbá nem szabad a fünyírógépet motorkapaként használni és nem szabad használni a talajemelkedés elegyengetéséhez, mint például vakondtúrás.
Biztonsági okokból nem szabad a fünyírógépet más munkaszerszámok és bármilyen fajta egyébb szerszámkészletek meghajtó aggregátuma ként használni, kivéve ha ezek a gyártó által kifejezetten engedélyezve vannak.
A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézmüipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézmüipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.
4. Technikai adatok
Névleges feszültség: ......220-240 V \~ 50Hz
Teljesítményfelvétel:....1200W
Motorfordulatszám: 3300 perc ^1
Vágásszélesség:....33cm
Vágásmagasság
elállítás: 20-60 mm; 5-fokozatban
Füfelfogó kosár ürtartalom: ....30 Liter
Hangnyomásszint L: 82,5 dB(A)
Bizonytalanság K _pA :......3dB(A)
Mért hangteljesítményszint L _WA :......92,17dB(A)
Bizonytalanság K _WA : 3 dB(A)
Garantált hangtelyesítményszint L _WA : ..... 96 dB(A)
Vibráció a nyélen a_nv : ≤ 2,5m / s^2
Bizonytalanság K: 1,5 m/s²
Érintésvédelmi osztály: ...... II/☐
Súly: 11,5 kg
Veszély!
Zaj és vibrálás
A zaj és a vibrálási értékek az EN ISO 3744:1995,
EN ISO 11201:1995 és az EN ISO 20643:2005
normáknak megfelelően lettek mérve.
Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!
Csak kifogástalan készülékeket használni.
- A készüléket rendszeresen karbantartani és megtisztítani.
- Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket.
- Hagyja adott esetben leellenőrizni a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
• Hordjonkesztyüket.
Vigyázat!
Fennmaradt rizikók
Akkor is ha előírás szerint kezeli az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:
- Tüdőkárok, ha nem visel megfelelő porvédőmaszkot.
- Hallás károsodás, ha nem visel megfelelő zajcsökkentő fülvédőt.
HU
Figyelmeztetés!
Ez a készülék az üzem ideje alatt elektromos teret hoz létre. Ez a tér bizonyos körülmények közt befolyásolhatja az aktív és a passzív orvosi implantátumokat. A komoly és halálos sérülések veszélyének a lecsökkentéséhez, azt ajánljuk, hogy orvosi implantátumokkal rendelkező személyek a készülék kezelése előtt konzultálják az orvosukat vagy az orvosi implantátum gyártóját.
5. Beüzemeltetés előtt
Győződjön meg a rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.
Figyelmeztetés!
Húzza mindig ki a hálózati csatlakozót, mielőtt beállításokat végezne el a készüléken.
A fünyírogép leszállításkor szét van szerelve. A tolófülnek és a felfogó kosárnak már a fünyírogép használata előtt fel kell szerelve lennie. Kövesse lépésről lépésre a használati utasítást és igazódjon a képek szerint, azért hogy egyszerű legyen az összeszerelés.
A tolófül felszerelése (képek 3a-tól 3d-ig)
Vegye az egyik alulsó tolófület (2-es kép/poz. 2) és rögzítse a 3a képen mutatottak szerint az anyákkal oda (2-es kép/poz 21). A másik oldalon analóg eljárni.
A felülső tolófül felszerelésénél a rögzítőlyuk kiválasztása által (kép 3b) lehet a tolófül magasságát meghatározni. A felülső tolófület egy alacsony pozícióhoz az L lyukon keresztül vagy egy magas pozícióhoz a H lyukon keresztül felerősíteni. Ehhez a 3c képen mutatottak szerint összecsavarozni a felülső tolófület az alulsó tolófüllel. Azután a kábeltartókkal (2-es kép/poz. 13) odarősíteni a tolófülön a motorvezetéket (kép 3d/poz. A).
A felfogó kosár felszerelése (képek 4a-tól - 4d-ig)
Dugja össze az alulsó és a felülső felfogó kosárgépházrészt (kép 4a/poz. 14,15). Ügyeljen arra, hogy minden plasztikorr köröskörül helyesen bereteszeljen. Következőnek nyomja a felfogó kosáron levő nyilásokba a felfogó kosárfogantyút (kép 4b/poz. 16). Ellenőrizze le a fogantyú feszes és helyes ülését.
Azután a 4c képen mutatottak szerint benyomni a betevőt (2-es kép/poz. 17) a felfogó kosárba. A
felfogó kosár beakasztásához le kell kapcsolni a motort és a vágókésnek nem szabad forognia. A felfogó kosár a két kampón lesz a fünyírógépen beakasztva (kép 4d). Nyissa ki ehhez az egyik kézzel a kidobáló csapóajtót (kép 4d/poz. 4) és akassza be a másik kézzel a felfogó kosarat. A kidobáló csapóajtó egy rugó által lesz a felfogó kosár ellen húzva.
Felfogó berendezés töltésállás kijelző
A felfogó berendezés egy töltésállás kijelzővel (2-es kép/poz. 18) rendelkezik. Ez a fünyírogép üze-me alatt létrehozott légáram által nyillik ki. Ha a fünyírás ideje alatt becsapódik a csapóajtó, akkor tele van a felfogó berendezés és ki kellene üríteni. A töltésállás kijelző kifogástalan működéséhez a csapóajtó alatti lyukaknak mindig tisztáknek és áteresztőknek kell lenniük.
A vágási magasság elállítása
Figyelem!
A vágási magasságot csak kikapcsolt készülék és kihúzott hálózati kábel mellett szabad elvégezni.
Mielött elkezdené nyírní a füvet, ellenőrizze le, hogy nem-e tompa a vágószerszám és hogy a rögzítő berendezéseik nem e sérültek. Cserélje ki a tompa és / vagy sérült vágószerszámokat, azért hogy ne hozzon egy kiegyensúlyozatlanságot létre. Ennél a vizsgálatnál leállítani a motort és kihúzni a hálózati dugót.
A vágási magasság elállítását a következő képpen kell elvégezni (5-es kép):
- Kifelé nyomni a kart (6).
2 A kívánt vágási magasságra állítani a kart (6).
- Elengedni a kart (6) és leellenőrizni biztos ülését az arretálásban.
A vágási magasság leolvasása
A vágási magasság 20-töl -60 mm-ig 5 fokozatban állítható be és le lehet olvasni a skálán (5-es kép/B).
Villanybekötés
A fünyirógépet minden 220-240 Volt-ú váltakozóáramos dugaszoló aljzatra rá lehet kapcsolni. De csak egy földelt konnektor engedélyezett, amelynek a lebiztosítására egy 16 A-es vezetéki-védőkapcsolót kell előre látni. Azonkívül egy max. 30 mA –es hibaáramvédőberendezést (RCD) muszáj előkapcsolni!
HU
Készülék csatlakozó vezeték
Csak olyan készülék csatlakozó vezetékeket használjon, amelyek nem károsultak. A készülék csatlakozó vezetéknek nem szabad akármilyen hosszúnak lennie (max. 50m), mivel különben le lesz csökkentve a villanymotor teljesítménye. A készülék csatlakozó vezeték átmérőjének legalább 3 x 1,5mm-nek kell lennie. A fűnyírogép készülék csatlakozó vezetékein különösen sürün lépnek fel szigetelési károk.
Ennek az okai, többek között:
a vezetéken történő áthajtás általi vágási helyek.
- zúzódási helyek, ha a készülék csatlakozó vezetéke ajtók és ablakok alatt van elvezetve.
• repedések az izoláció öregedése által.
- töréshelyek a készülék csatlakozó vezetékének a szakszerütlen felerősítése vagy vezetése által.
A készülék csatlakozó vezetékeknek legalább H05RN-F típusúaknak és 3-eresnek kell lenniük. Elő van írva a típusmegnevezés rányomtatása a készülék csatlakozó vezetékre. Csak megjelölt készülék csatlakozó vezetékeket vásároljon! A készülék csatlakozó vezetékeken levő dugónak és a csatlakoztatási dobozoknak gumiból kell lenniük és fröccsenővizvédettnek. A készülék csatlakozó vezetéknek nem szabad akármilyen hosszúnak lennie. Hosszabb készülék csatlakozó vezetékeknél nagyobb vezetékátmérőre van szükség. Rendszeresen le kell ellenőrizni a készülék csatlakoztató vezetékeit és az összekötő vezetékeket károkra. Ügyeljen arra, hogy a vezetékek a vizsgálatnál le legyenek kapcsolva. Tekerje teljesen le a készülék csatlakoztató vezetékét. A készülék csatlakoztató vezeték bevezetéseit is leellenőrizni megtörésekre a dugókon és a csatlakoztatási dobozokon.
6. Kezelés
Győződjön meg rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a há- lózati adatokkal. Csatlakoztasa össze a hálózati csatlakozót (1-es kép/poz. 9) egy hosszabbító kábellel. A hosszabbító kábelnek a 6-es képen mutatottak szerint a kábel húzásmenetesítővel biztosítva kell lennie.
Figyelem!
Ahhoz hogy elkerülje az akaratlan bekapcsolást, a fünyírógép egy bekapcsolás elleni zárral van felszerelve (6-es kép/poz. 11), amelyet le kell nyomni, mielőtt a kapcsolótasztereket (6-es kép/poz. 12) aktiválni lehetne. Ha elengedi a kapcsolótasztereket, akkor ki lesz kapcsolva a fünyírógép. Végezze el egy párszor ezt az eljárást, azért hogy biztos legyen benne, hogy a készülék helyesen működik. Mielőtt javításokat vagy karbantartási munkálatokat végezne el a készüléken, meg kell bizonyosodnia arról, hogy a kés nem forog és hogy a készülék le van választva a hálózatról.
Figyelem! Ha kiüriti a felfogó berendezést és még fut a gép, akkor ne nyissa ki sohasem a kidobó csapóajtót. Forgó kés sérülésekhez vezethet.
A kidobáló csapóajtót és a füfelfogó kosarat mindig gondosan felerősíteni. Eltávolításuk elött kikapcsolni a motort.
Állandóan be kell tartani a késgépház és a kezelő között a vezetőnyelek által megadott biztonsági távolságot. Különös óvatosság ajánlatos a cserjéknéli valamint lejtőknéli füvágásnál és menetirány változtatásnál. Ügyeljen egy biztos állásra, hordjon nem csúszós, tapadós talpú lábbelit és hosszú nadrágot.
A lejtőhöz mindig keresztbe vágni a füvet. 15 fokú dölésen felüli lejtőknél biztonsági okokból nem szabad a fünyírógéppel vágni a füvet.
Legyen különösen óvatos a hátrafelé való mozgásnál és a fünyírógép húzásánál. Megbotlás veszélye!
HU
Utasítások a helyes fűnyráshoz
A fünyírásnál egy átfedő munkamódszer ajánlatos.
Csak éles, kifogástalan késekkel vágni, azért hogy ne rojtosodjon ki a füszár és ne sárguljon meg a pázsit.
Egy tiszta vágáskép elérése érdekében a fünyirógépet lehetőleg egyenes pályákon vezetni. Ennél ezeknek a pályáknak lehetőleg mindig egy pár centiméterre fedniük kell egymást, azért hogy ne maradjonak csikok állva.
Hogy milyen sürün kell nyírni a füvet, az alapjában véve a fü növési sebbeségétöl függ. A fö növési időszakban (május-június) kétszer hetente, különben egyszer hetente. A vágási magasságnak 4
- 6 cm között kell lennie és a növésnek 4 - 5 cm között a következő vágásig. Ha egyszer hosszabbra nött volna, akkor utánna ne tegye azt a hibát, hogy azonnal visszavágja a normális magasságra. Ez káros a füre. Ne vágja akkor sohasem a fü magasságnak több mint a felét vissza.
Tartsa a fünyírogépház alsó oldalát mindig tisz- tán és távolítsa okvetlenül el a fülerakodásokat. Lerakódások megnehezítik az indítási folyamatot, befolyások a vágási minőséget és a fűkidobálást.
Lejtőknél a vágási pályát a lejtőhöz keresztbe kell fektetni. A fünyírógépnek a lecsúszását ferdeállítással felfelé lehet megakadályozni.
A meglevő fühosszúság szerint választani ki a vágási magasságot. Végezzen több átmenetet el, úgyhogy egyszerre max. 4 cm füvet vágjon le.
Mielött bármilyen ellenőrzést végezne el a ké- sen, leállítani a motort. Gondoljon arra, hogy a kés a motor kikapcsolása után még egy pár másodpercig utánforog. Ne próbálja meg soha- sem megállítani a kést. Ellenőrizze rendszeresen le, hogy a kés helyesen van e felerősítve, hogy jó állapotban van és jól meg van köszörülve. Ellenkező esetben, megköszörülni vagy kicse- rélni. Ha a mozgásban levő kés rácsapódik egy tárgyra, akkor kapcsolja ki a fűnyírogépet és várja meg amig a kés teljesen le nem állt. Ellenőrizze azután le a kés és a késtartó állapotát. Ha ezek meg lennének sérülve akkor ki kell őket cserélni. Fektesse a használt készülék csatlakoztatási vezetéket keresztkötésbe a használt dugaszoló al- jzat elé a földre. A dugaszoló aljzattól illetve a ká- beltol indulva nyírni a füvet és ügyelni arra, hogy a készülék csatlakoztatási vezetéke mindig a lenyirt füvön legyen, azért hogy ne tudja a fűnyírogép elgázolni a készülék csatlakoztatási vezetékét.
A felfogó kosarat azonnal ki kell üríteni miután a fünyírás közben fümaradékok maradnak fekve. Figyelem! A felfogó kosár levétele előtt kikapcsolni a motort és megvárni a vágószerszám nyugalmi állapotát.
A felfogó kosár levételéhez az egyik kézzel megemelni a kidobó csapóajtót, a másik kézzel a felfogó kosarat a hordozó fogantyúnál fogva kivenni. A biztonsági előírásnak megfelelően a felfogó kosár kiakasztása után becsapódik a kidobó csapóajtó és bezárja a hátulsó kidobó nyíllást. Ha ennél fúmaradékok maradnak lógva a nyíllásban, akkor a motor könnyebb indításához célszerű, a fünyírógépet körülbelül 1 m-re hátrahúzni.
Ne távolítsa kézzel vagy lábbal el a fünyírógépházban és a dolgozószerszámon levő vágási javmaradékokat, hanem használjon megfelelő segédeszközöket, mint például keféket vagy kézi seprüket.
A jó összegyűjtés garantálásához a használat után belülröl meg kell tisztítani a felfogó kosarat és föleg a hálót.
A felfogó kosarat csak kikapcsolt motornál és nyugalmi állapotban levő vágószerszámoknál beakasztani.
Az egyik kézzel megemelni a kidobó csapóajtót és a másik kézzel a fogantyúnál fogva tartani a felfogó kosarat és felülröl beakasztani.
7. A hálózati csatlakozásvezeték kicserélése
Veszély!
Ha ennek a készüléknek a hálózatra csatlakoztató vezetéke megsérült, akkor ezt a gyártó vagy annak a vevőszolgáltatása, vagy egy hasonlóan szakképzett személy által ki kell cseréltetni, azért hogy elkerülje a veszélyeztetéseket.
HU
8. Tisztítás, karbantartás és pótalkatrészmegrendelés
Veszély!
Tisztítási munkák előtt húzza ki a hálózati csatlakozót.
8.1 Tisztítás
- Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sürített levegővel.
Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sürített levegővel. A fünyírógépet nem szabad folyó vízzel, különössen nem magas nyomás alatt levővel tisztítani. - Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét. - Ha lehetséges, akkor a fünyírogépet egy kefével vagy egy ronggyal tisztítani meg.
8.2 Szénkefék
Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember által.
Veszély! A szénkeféket csak egy villamossági szakember cserélheti ki.
8.3 Karbantartás
- Az elkopott vagy sérült késeket, késhordókat és csapszegeket készletenként kell egy feljogosított szakember által kicserétetni, azért hogy megtartsa a kiegyensúlyozottságot.
A fünyirógépet nem szabad folyó vízzel, különössen nem magas nyomás alatt levővel tisztítani. Gondoskodjon arról, hogy minden rögzítőegység (csavarok, anyák stb.) mindig feszesen meg legyenek húzva, úgy hogy biztosan tudjon dolgozni a fünyirógéppel.
• Ellenőrizze sürübben le a
füfelfogóberendezést elkopás jeleire. -
Elkopott vagy károsult részeket kicserélni.
• Tárolja a fünyírógépet egy száraz teremben. -
Egy hosszú élettartam érdekébe minden csavarrészt valamint kereket és tengelyt meg kellene tisztítani és utánna megolajozni.
- A fünyirógép rendszeres ápolása nem csak egy hosszú tartósságot és teljesítményképességet biztosít, hanem a pázsítjának a gondos és egyszerű fünyírásához is hozzájárul. Ha lehetséges, akkor a fünyirógépet egy kefével vagy egy ronggyal tisztítani meg. Ne használjon oldószereket vagy vízet a piszok eltávolítására.
- A kopásnak legjobban kitett alkatrész a kés. Ellenőrizze rendszeresen le a kés állapotát valamint a felerősítését. Ha elkopott a kés, akkor azonnal ki kell cserélni vagy meg kell köszörülni. Ha a fünyírógép túlságos vibrálása lép fel, akkor ez annyit jelent, hogy a kés nincs helyesen kiegyensúlyozva vagy hogy ütések által deformálódott. Ebben az esetben meg kell javítani vagy ki kell cserélni.
- A készülék belsejében nem található további karbantartandó rész.
8.4 A kés kicserélése
Biztonsági okokból azt ajáljuk, hogy a kés kicserélését egy autorizált szakember által végeztesse el. Figyelem! Hordjon munka - kesztyüket! Csak originális késeket használni, mert különben bizonyos körülmények között nincsennek garantálva a funkciók és a biztonság.
A kés kicseréléséhez a következő képpen járjon el:
- Eressze meg a rögzítőcsavarokat (lásd a 7a-es képet).
- Vegye le a kést és cserélje ki egy újért.
- Az új kés beszerelésénél kérjük ügyeljen a kés beszerelési irányára. A kések szélszárnyainak a motorházba befelé kell nyúlniuk (lásd a 7a-es képet). A befogadó kupoláknak meg kell egyezniük a késben található stancolatoknak (lásd a 7b-es képet).
- Ezután húzza az univerzális kulccsal ismét feszesre a rögzítőcsavart. A szorítási nyoma-téknak cca. 25 Nm-nek kellene lennie.
A szezon végén végezzen el a fünyírógépen egy általános kontrollt és távolítsa el az összegyült maradékokat. Minden szezonstart előtt okvetlenül leellenőrizni a kés állapotát. Javítások esetén forduljon a vevőszolgáltatási helyünkhoz. Csak originális pótalkatrészeket használni
HU
8.5 A pótalkatrész megrendelése:
Pótalkatrész megrendésénél a következő adatokat kellene megadni:
• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát
Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.
Pótkés cikk- szám: 34.054.60
9. Megsemmisítés és újrahasznosítás
A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-ségi önkormányzatnál.
10. Tárolás és szállítás
Tárolás
A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hömérséklet 5 °C és 30 °C között van. Az elektromos készüléket az eredeti csomagolásban örizni meg.
Szállítás
- Mielött szállítaná a készüléket, kapcsolja azt ki és válassza le az áramellátásról.
- Ha léteznek, akkor szerelje fel a szállítási védőberendezéseket.
- Védje a készüléket károk és erős rezgések elöl, amelyek különösen a gépjárművekben történő szállításnál lépnek fel.
- Biztosítsa a készüléket elcsúszás és eldőlés ellen.
11. Hibakeresési terv
| Hiba Lehetséges okok Elhárításuk | ||
| Nem indul a motor a) Defektes a kondenzátorb) Nincs áram a dugóbanc) Defektes a kábeld) Defektes a kapcsoló dugó kombinációe) Kioldódott a csatlakozás a motoron vagy a kondenzátoronf) Magas füben áll a készülékg) El van dugulva fünyírógépház | a) Leellenőriztetni a vevőszolgáltatási mühely általb) leellenőrizni a vezetéket és a biztosítékotc) leellenőrizni a kábeltd) Leellenőriztetni a vevőszolgáltatási mühely általe) Leellenőriztetni a vevőszolgáltatási mühely általf) Alacsony füben vagy a már lenyírt felüleleten indítani; esetleg megváltoztatni a vágási magsságotg) Megtisztítani a gépházat, azért hogy a kés szabadon fusson | |
| Alábbhagy a motor-teljesítmény | a) Túl magas vagy túl nyirkos a füb) Eldugulva a fünyírógépházc) Túl erössen el vannak kopva a kések | a) Korrigálni a vágásmagasságotb) Megtisztítani a gépházatc) Kicserélni a kést |
| Nem tiszta a vágás a) Elkopva a késb) Rossz a vágásmagasság | a) Kicserélni a kést vagy utánnakös-zörülnib) Korrigálni a vágásmagasságot | |
Figyelem! A motor védelmének érdekében, az egy hőkapcsolóval van felszerelve, mely egy túlterhelés esetén lekapcsol és egy rövid lehülési idő után autómatikusan bekapcsol!
HU
Csak az EU-országoknak
Ne dobja az elektromos szerszámokat a háztartási hulladék közé!
Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.
Recycling-alternatívák a visszaküldési felszólításhoz:
Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
HU
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
| Kategória Példa | |
| Gyorsan kopó részek* Ékszij, szénkefék | |
| Fogyóeszköz/ fogyórészek* Kés | |
| Hiányzó részek |
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
- Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
- Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
- Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést.
HU
Garanciaokmány
Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyában megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készüléket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:
-
Ezek a garanciafeltételek rendezik a kiegészítő garanciateljesítményeket. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
-
A garanciateljesítmény csak kizárólagosan olyan hibákra terjed ki a készüléken, amelyek bebizonyíthatóan egy anyag- vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárítására vagy a készülék kicserélésére.
Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.
- A szavatosságunk alol ki vannak véve:
- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.
- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.
-
A garancia időtartama 60 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárrva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szerviz esetében is érvényes.
-
A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.isc-gmbh.info. Ha a defekt a garnciateljesítményünk keretén belül van, akkor azonnal visszakap egy megjavított vagy egy új készüléket.
Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
