Produkta veids	Elektriskais zāles pļāvējs
Zīmols un modelis	Gardol GEME33
Patērētā jauda	1200 W
Nominālais spriegums	220-240 V ~ 50 Hz
Motora griešanās ātrums	3000 apgr./min
Pļaušanas platums	33 cm
Pļaušanas augstuma regulēšana	20-60 mm (5 pozīcijas)
Savācēja groza tilpums	30 litri
Svars	11,5 kg
Akustiskā spiediena līmenis (LpA)	82,5 dB(A)
Garantētais akustiskās jaudas līmenis	96 dB(A)
Vibrācija uz stūres	≤ 2,5 m/s²
Aizsardzības kategorija	II (dubultā izolācija)
Asmens veids	Rotējošs asmens
Augstumā regulējama stūre	Jā (L un H pozīcijas)
Piepildījuma līmeņa indikators	Jā (vārsts uz groza)
Iedarbināšanas bloķēšana	Jā (drošība)
Maksimālais pagarinātāja garums	50 m (sekcija 3 x 1,5 mm²)
Aizsardzība pret pārslodzi	Termiskais slēdzis
Atbilstoša lietošana	Mājsaimniecības un atpūtas dārzi (maks. 50 h/gadā)
Tīrīšana	Mitra drāna, bez tekoša ūdens vai augsta spiediena
Garantija	60 mēneši

Bieži uzdotie jautājumi - GEME33 Gardol

Kā salikt Gardol GEME33 pļāvēja stūri?

Stūre tiek montēta divās daļās: vispirms piestipriniet apakšējo stūri ar uzgriežņiem, pēc tam augšējo stūri, izvēloties augstumu (caurumi L zemam, H augstam). Izmantojiet kabeļu turētājus, lai piestiprinātu motora kabeli. Sekojiet rokasgrāmatas 3a līdz 3d attēliem.

Kā regulēt pļaušanas augstumu?

Regulēšana tiek veikta, kad motors ir izslēgts un kontaktdakša ir izņemta. Nospiediet sviru uz āru, novietojiet to vēlamajā augstumā (5 pozīcijas no 20 līdz 60 mm), pēc tam atlaidiet. Pārbaudiet pareizu bloķēšanu. Skatiet graduējumu (5. attēls).

Kā tīrīt pļāvēju pēc lietošanas?

Izņemiet kontaktdakšu. Izmantojiet mitru drānu ar nedaudz ziepēm. Nekad neizmantojiet tekošu ūdeni vai augstspiediena tīrītāju. Tīriet korpusu, asmeņus un savācēja grozu. Noņemiet zāles nogulsnes zem pļāvēja ar suku.

Kad jāmaina asmens?

Nomainiet asmeni, ja tas ir notrulināts, bojāts vai parādās neparastas vibrācijas. Izmantojiet tikai oriģinālo asmeni (ref. 34.054.60). Skrūves pievilkšanas griezes momentam jābūt aptuveni 25 Nm. Drošības labad vērsieties pie speciālista.

Motors neiedarbinās, ko darīt?

Vispirms pārbaudiet kontaktligzdu un drošinātāju. Pārbaudiet kabeļa stāvokli. Pārliecinieties, ka pļāvējs nav pārāk augstā zālē vai korpuss nav aizsērējis. Ja problēma saglabājas, lieciet pārbaudīt kondensatoru vai slēdzi servisa centrā.

Motora jauda samazinās pļaušanas laikā, kāpēc?

Tas var būt pārāk augstas vai mitras zāles dēļ: koriģējiet pļaušanas augstumu. Aizsērējis korpuss arī samazina jaudu: notīriet to. Ļoti nolietots asmens jāmaina.

Kā pareizi lietot savācēja grozu?

Grozu uzstāda, savienojot augšējo un apakšējo daļu, pēc tam piestiprinot rokturi un vārstu. Piestipriniet to tikai tad, kad motors ir izslēgts un asmens nekustīgs. Piepildījuma indikators aizveras, kad grozs ir pilns: tad iztukšojiet to.

Kādi ir būtiskākie drošības norādījumi?

Pirms lietošanas izlasiet lietošanas instrukciju. Valkājiet slēgtus apavus un bikses. Nepļaujiet nogāzēs >15 %. Turiet kabeli prom no asmens. Vienmēr atvienojiet kontaktdakšu pirms tīrīšanas vai remonta. Bērni nedrīkst lietot ierīci.

Kā uzglabāt pļāvēju ziemā?

Uzglabājiet to sausā, tumšā, no sala aizsargātā vietā (5-30 °C). Rūpīgi notīriet to. Pirms sezonas pārbaudiet asmens stāvokli. Atvienojiet kabeli un aizsargājiet to pret triecieniem.

Kādu pagarinātāju izmantot ar šo pļāvēju?

Izmantojiet HO5RN-F tipa pagarinātāju ar 3 vadiem, šķērsgriezumu 3 x 1,5 mm² un maksimālo garumu 50 m. Kontaktligzda jāaizsargā ar diferenciālo automātu (maks. 30 mA). Regulāri pārbaudiet izolāciju.

LIETOŠANAS INSTRUKCIJA GEME33 Gardol

LV Originālā lietošanas instrukcija Elektriskais zāliena plaujmašinā

1. Drošības norādījumi 300
2. lerīces apraksts un piegādes komplekts 300
3. Mērķim atbilstoša lietošana....301
4. Tehniskie rādītāji....301
5. Pirms lietošanas 302
6. Lietošana....303
7. Tīkla pieslēguma vada nomaiņa....304
8. Tīrīšana, apkope un rezerves daļu pasūtīšana 304
9. Utilizacija un otrreizējā izmantošana....305
10. Glabāšana un transportēšana 306
11. Trūkumu noteikšanas plāns 307
    Servisa informācija 309
    Garantijas talons....310

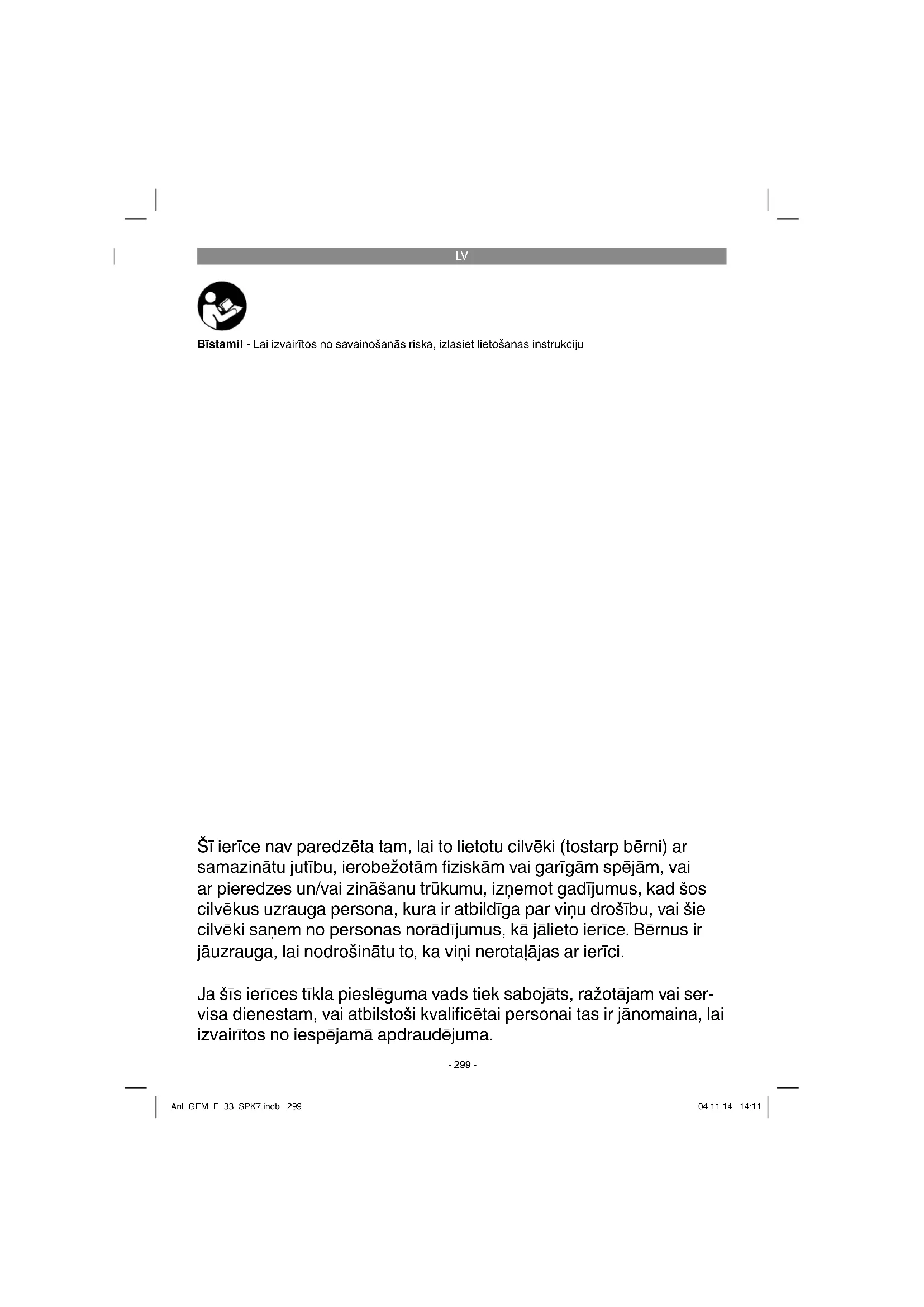

Bīstamil - Lai izvairītos no savainošanās riska, izlasiet lietošanas instrukciju

Šī ierīce nav paredzēta tam, lai to lietotu cilvēki (tostarp bērni) ar samazinātu jutību, ierobežotām fiziskām vai garīgām spējām, vai ar pieredzes un/vai zināšanu trūkumu, izņemot gadījumus, kad šos cilvēkus uzrauga persona, kura ir atbildīga par viņu drošību, vai šie cilvēki saņem no personas norādījumus, kā jālieto ierīce. Bērnus ir jāuzrauga, lai nodrošinātu to, ka viņi nerotalājas ar ierīci.

Ja šīs ierīces tīkla pieslēguma vads tiek sabojāts, ražotājam vai servisa dienestam, vai atbilstoši kvalificētai personai tas ir jānomaina, lai izvairītos no iespējamā apdraudējuma.

LV

Bīstami!

Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personali, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja nenem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami!

Izlasiet visus drošības norādījumus un instrukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegumus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.

Uz ierīces izvietoto norādes zīmju skaidrojums (skat. 8. att.)

1 = Pirms sākat lietot plaujmašīnu, izlasiet lietošanas instrukciju.
2 = levērojiet attālumu!
3 = Uzmanību! - Asi asmeni! - Pirms tehniskās uzturēšanas darbu veikšanas vai pieslēguma vada bojājumu gadījumā atvienojiet elektrotīkla kontaktdakšu!
4 = Uzmanību! Sargājiet pieslēguma vadu no griezējinstrumentiem!

2. lerīces apraksts un piegādes komplekts

2.1 lerices apraksts (1./2. att.)

1. Augšējais rokturis
2. Roktura turētājs
3. Zāles savācējgrozs
4. Izmetes vāks
5. Pārnēsāšanas rokturis
6. Plaušanas augstuma regulēšana
7. Vada nostiepuma atslogošanas elements
8. Augšējā roktura uzgrieznis ar ātrspīlēšanas funkciju
9. Elektrotikla vads ar elektrotikla kontaktdakšu

10. leslēgšanas/izslēgšanas slēdzis

11. Ieslēgšanas blokēšanas mehānisms

12. leslēgšanas taustini
13. Vada stiprināšanas skavas
14. Savācējgrozs, korpusa augšējā daļa
15. Savācējgrozs, korpusa apakšējā daļa
16. Savācējgroza rokturis
17. Savācējgroza ieliktnis
18. Piepildijuma rādītājs
19. Paliekamās paplāksnes
20. Augšējā roktura montāžas skrūves
21. Apakšējā roktura divi uzgriežni

2.2 Piegādes komplekts un izsainošana

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam řemt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

• Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.
• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja ir).
  • Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.
• Pēc iespējas uzglabājiet iepakojumu līdz garantijas termina beigām.

Bīstami!

lerīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Piegādes komplekts

• Elektriskā zāliena plaujmašina
• Zāles savācējgrozs
• Vada stiprināšanas skavas (3 gab.)
• Originālā lietošanas instrukcija
• Drošības norādījumi

LV

3. Mērķim atbilstoša lietošana

Zāliena plaujmašina ir piemērota privātai lietošanai mājas dārzā un mazdārziņā.

Par zāliena plaujmašinām privātiem mājas dārziem un mazdārziņiem uzskatāmas tādas mašīnas, kuru lietošana gadā parasti nepārsniedz 50 stundas un kuras pārsvarā izmantojamas zāles vai zāliena kopšanai, nevis publiskos dārzos, parkos, sporta laukumos, kā arī lauksaimniecībā un mežsaimniecībā.

Uzmanību! Sakarā ar lietotāja kermana apdraudējumu zāliena plaujmašīnu nedrīkst izmantot krūmu, dzīvžogu un krūmāju apcirpšanai, vīteņaugu vai zāles griešanai un smalcināšanai uz jumta augu segām vai balkonu kastēs, un celinū tīrīšanai (nosūkšanai), un kā smalcinātāju koku un dzīvžogu nogriezumu smalcināšanai. Turklāt zāliena plaujmašīnu nedrīkst izmantot kā dārza frēzi un augsnes nelīdzenumu, piemēram, kurmja rakumu nolīdzināšanai.

Drošības apsvērumu dēl zāliena plaujmašinu nedrīkst izmantot par piedziņas agregātu jebkāda veida citiem darba rīkiem un instrumentu komplektiem, ja vien to nepārprotami nav atlāvis ražotājs.

lerīci drikst izmantot tikai paredzētajiem mērkiem. Ikviena lietošana, kas pārsniedz minētos mērkus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs.

Lūdzam ἡemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izmantota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

4. Tehniskie rādītāji

Nominālais spriegums:....220-240 V \~ 50Hz Jaudas patēriņš:....1200 W

Motora apgriezienu skaits: ....3300 apgr./min. Plaušanas platums: ....33 cm

Plaušanas augstuma regulēšana: 20-60 mm; 5-pakāpju

Zāles savācējgroza tilpums:....30 litri Skaņas spiediena līmenis, L:....82,5 dB(A)

Klūda, K pA : 3dB(A) Izmērītais skaņas jaudas līmenis, L WA :92,17dB(A) Klūda, K _WA : 3 dB(A)

Garantētais skaņas jaudas līmenis, L Wk : .96dB(A) Vibrācija uz roktura a nv : ....≤ 2,5 m/s ^2 Kļūda, K: ....1,5 m/s ^2

Aizsardzības klase:....II回 Svars:....11,5kg

Bīstami!

Troksnis un vibrācija

Trokšnu un vibrācijas vērtības noteiktas atbilstoši standartiem EN ISO 3744:1995, EN ISO 11201:1995 un EN ISO 20643:2005.

Nodrošiniet, lai trokšna rašanās un vibrācijas būtu minimālas!

• Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.
• Regulāri apkopiet un tīriet ierīci.
• Savu darba veidu pielāgojiet ierīcei.
  • Nepārslogojiet ierīci.
• Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.
• Izslēdziet ierīci, kad no nelietojat.
• Strādājiet cimdos.

Uzmanību!

Atlikušie riski

Pat ja lietojat šo elektroierīci atbilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Elektroierīces konstrukcijas un izpildījuma dēl var rasties šādi riski:

1. plaušu bojājumi, ja netiek lietota piemērota putekļu aizsargmaska;
2. dzirdes bojājumi, ja netiek lietoti piemēroti ausu aizsargi;

LV

Bridinājums!

Šī ierīce darba laikā rada elektromagnētisko lauku. Elektromagnētiskais lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantātu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantātiem pirms ierīces lietošanas ieteicams konsultēties ar ārstu un ražotāju.

5. Pirms lietošanas

Pirms ierīces pieslēgšanas pārliecinieties, ka parametri uz datu plāksnītes atbilst tīkla parametriem.

Bridinājums!

Pirms iërīcei veicat kādus regulējumus, vienmēr atvienojiet kontaktdakšu no elektrotikla.

Zāliena plaujmašina tiek piegādāta izjauktā veidā. Pirms zāliena plaujmašinas lietošanas ir jāuzmontē rokturis un savācējgrozs. Rīkojieties saskaṇā ar lietošanas instrukcijas norādījumiem un skatiet attēlus, lai atvieglotu montāžas norisi.

Roktura montāža (3.a—3.d attēls)

Panemiet apakšējo rokturi (2. att./2. poz.) un no- stipriniet to ar uzgríezní (2. att./21. poz.), kā redz- ams 3.a attēlā. Tāpat rīkojieties otrā pusē. Uzstādot augšējo rokturi, izvēloties stiprinājuma caurumu (3.b att.), varat regulēt roktura augstu- mu. Augšējo rokturi stipriniet caurumos L zemai pozīcijai vai H augstai pozīcijai. Šim nolūkam saskrūvējiet kopā augšējo un apakšējo rokturi, kā redzams 3.c attēlā. Pēc tam ar vada stiprināšanas skavām (2. att./13. poz.) piestipriniet rokturim motora vadu (3.d att./A poz.).

Savācējgoza montāža (4.a—4.d attēls)

Saspraudiet kopā savācējgroza korpusa apakšējo un augšējo daļu (4.a att./14., 15. poz.). levērojiet, lai visapkārt pareizi nostiprinātos visas plastmasas mēlītes. Pēc tam savācējgroza rokturi (4.b att./16. poz.) iespiediet savācējgroza ligzdās. Pārbaudiet, vai rokturis ir cieši un pareizi nostiprināts.

Pēc tam ieliktni (2. att./17. poz.) iespiediet savācējgrozā, kā redzams 4.c attēlā. Lai iestiprinātu savācējgrozu, motoram jābūt izslēgtam un asmens nedrīkst griezties. Savācējgrozs zāliena plaujmaśīnā jāiestiprina pie abiem ākiem (4.d att.). Šim nolūkam ar vienu

roku atveriet izmetes vāku (4.d att./4. poz.) un ar otru roku iestipriniet savācējgrozu. Izmetes vāku atspere velk pret savācējgrozu.

Savācēja piepildījuma rādītājs

Savācējam ir piepildījuma rādītājs (2. att./18. poz.). Tas tiek atvērts ar gaisa plūsmu, ko rada strādājoša plaujmašina. Ja plaušanas laikā vāks aizkrīt, savācējs ir pilns un ir jāiztukšo. Lai piepildījuma rādītājs darbotos nevainojami, caurumiem zem vāka vienmēr jābūt tīriem un caurlaidīgiem.

Pļaušanas augstuma regulēšana Uzmanību!

Pļaušanas augstuma regulēšanu drīkst veikt tikai tad, kad ierīce ir izslēgta un ir atvienots elektrotīkla vads.

Pirms plaušanas pārbaudiet, vai griezējinstruments nav truls un vai nav bojāti tā stiprinājumi. Nomainiet trulus un/vai bojātus griezējinstrumentus, lai nerastos nelīdzsvarotība. Veicot šo pārbaudi, izslēdziet motoru un atvi- enojiet elektrotīkla kontaktdakšu.

Pļaušanas augstuma regulēšana jāveic šādi (5. att.):

1. spiediet sviru (6) uz āru;
2. noregulējiet sviru (6) vēlamajā pļaušanas augstumā;
3. atlaidiet sviru (6) un pārbaudiet tās drošu pozīciju fiksatorā.

Plaušanas augstuma nolasišana

Plaušanas augstums ir 20—60 mm, to var noregulēt sešās pakāpēs un nolasīt skalā (5. att./B).

Pieslēgšana elektrotīklam

Zāliena plaujmašīnu var pieslēgt jebkurai kontaktligzdai ar 220-240 voltu mainstrāvu. Taču ir pieļaujama tikai kontaktligzda ar aizsargkontaktu, kuras aizsardzībai ir paredzēts 16 A līnijas aizsargslēdzis. Turklāt iepriekš ir jābūt ieslēgtam automatīiskās aizsardzības slēdzim, kas iedarbojas noplūdes strāvas parādišanās brīdī (RCD), ar maks. 30 mA!

LV

lerīces pieslēguma vads

Lūdzam izmantot tikai nebojātus ierīces pieslēguma vadus. Ierīces pieslēguma vada garums nedrīkst būt neierobežoti garš (maks. 50 m), citādi mazinās elektromotora jauda. Ierīces pieslēguma vada škērsgriezumam jābūt 3x1,5 mm. Zaliena plaujmašinu pieslēguma vadiem īpaši bieži rodas izolācijas bojājumi.

To iemesli ir šādi:

• griezuma vietas vada pārbraukšanas dēl;
- saspiešanas vietas, ja ierīces pieslēguma vads stiepjas zem durvīm un logiem;
- plaisas izolācijas novecošanās dēl;
- lūzuma vietas ierīces pieslēguma vada nepareizas stiprināšanas vai izvietošanas dēl.

Ierīces pieslēguma vadiem jāatbilst vismaz H05RN-F tipam un jābūt ar trim dzīslām. Tipa nosaukuma uzdruka uz ierīces pieslēguma vada ir obligāta. legādājieties tikai ierīces pieslēguma vadus ar marķējumu! Kontaktdakšām un savienojuma ligzdām ar ierīces pieslēguma vadiem jābūt no gumijas un aizsargātām pret ūdens šļakatām. Ierīces pieslēguma vadu garums nedrīkst būt neierobežoti garš. Garākiem ierīces pieslēguma vadiem jābūt ar lielāku vada šķērsgriezumu. Regulāri jāpārbauda ierīces pieslēguma vadi un savienojuma vadi, vai tie nav bojāti. Uzmaniet, lai pārbaudes laikā vadi būtu atslēgti. Pilnīgi notiniet ierīces pieslēguma vadu. Pārbaudiet ari ierīces pieslēguma vada ievadus kontaktdakšās un savienojuma ligzdās, vai nav lūzuma vietu.

6. Lietošana

Pirms ierīces pieslēgšanas elektrotīklam pārliecinieties, ka tehniskie rādītāji uz datu plāksnītes atbilst elektrotīkla rādītājiem. Savienojiet elektrotīkla vadu (1. att./9. poz.) ar pagarinātāja vadu. Pagarinātāja vadam, kā parādīts 6. attēlā, jābūt nostiprinātam ar vada nostiepuma atslogošanas elementu.

Uzmanību!

Lai novērstu nejaušu ieslēgšanos, zāliena plaujmašina ir aprikota ar ieslēgšanas blokēšanas mehānismu (6. att./11. poz.), kas ir jānospiež, pirms var nospiest ieslēgšanas taustiņus (6. att./12. poz.). Ja ieslēgšanas taustiņus atlaiž, zāliena plaujmašina izslēdzas. Vairākas reizes atkārtojiet šo procesu, lai būtu droši, ka ierīce darbojas pareizi. Pirms ierīces

remonta vai apkopes darbiem jäpärliecinäs, ka asmens negriežas un ierīce ir atvienota no elektrotikla.

Uzmanību! Nekad neatveriet izmetes vāku, ja tiek iztukšots savācējs un motors vēl darbojas. Rotējošs asmens var radīt traumas.

Vienmēr rūpīgi nostipriniet izmetes vāku vai zāles savācējgrozu. Noņemot to, vispirms izslēdziet motoru.

Vienmēr jāievēro vadības roktura nodrošinātais drošais atstatums starp asmens korpusu un lietotāju. Jābūt īpaši piesardzīgam plaušanas un kustības virziena mainas laikā slīpumos un nogāzēs. levērojiet drošu stāju, valkājiet apavus ar neslīdošām, raupjām zolēm un garās bikses.

Vienmēr plaujiet škērsām nogāzei. Drošības apsvērumu dēl ar zāliena plaujmašīnu nedrīkst plaut nogāzēs, kuru slīpums pārsniedz 15 grādus.

Esiet piesardzīgs, virzoties atmuguriski un velkot zāliena plaujmašīnu. Paklupšanas risks!

Pareizas plaušanas norādījumi

Pļaušanas laikā ir ieteicams darba veids ar pārlaidumu.

Plaušanai izmantojiet tikai asus, nevainojamus asmeņus, lai neplēstu zāles stiebrus un zāle nedzeltētu.

Lai panāktu tīru plaušanas virsmu, vadiet zāliena plaujmašinu pa iespējami taisnākām trajektorijām. Turklāt šīm trajektorijām vajadzētu vienmēr par dažiem centimetriem pārklāties, lai nepaliktu nenopļautas joslas.

Plaušanas biežums principā ir atkarīgs no zāliena augšanas ātruma. Pamata vegetācijas periodā (maijs — jūnijs) plaujiet divreiz nedēlā, citā laikā — vienreiz nedēlā. Plaušanas augstumam jabūt 4—6 cm, un līdz nākamajai plaušanas reizei vajadzētu izaugt 4—5 cm. Ja zāliens ir izaudzis nedaudz garāks, nevajadzētu rīkoties nepareizi, uzreiz to nopļaujot līdz normālam augstumam. Tas kaitē zālienam. Tādā gadījumā nekad nepļaujiet vairāk par pusi no zāles augstuma. Uzturiet plaujmašīnas tiru korpusa apakšdaļu un noteikti novāciet zāles nogulumus. Nogulu- mi apgrūtina iedarbināšanas procesu, negatīvi ietekmē plaušanas kvalitāti un zāles izsviešanu.

LV

Nogāzēs plaušanas trajektorijai jābūt škērsām nogāzei. Zāliena plaujmašīnas noslīdēšana tiek novērsta, ja tā atrodas slīpā stāvoklī uz augšu.

Izvēlieties plaušanas augstumu atkarībā no faktiskā zāliena garuma. Veiciet vairākus gājienus, lai vienā reizē nopļautu ne vairāk par 4 cm zāliena.

Pirms jebkādām asmens pārbaudēm izslēdziet elektromotoru. Nemiet vērā, ka pēc elektromotora izslēgšanas asmens vēl dažas sekundes turpina griezties. Nekad nemēģiniet apturēt asmeni. Regulāri pārbaudiet, vai asmens ir pareizi nostiprināts, vai tas ir labā stāvoklī un ir labi uzasināts. Pretējā gadījumā uzasiniet vai nomainiet asmeni. Ja rotējošais asmens saskaras ar priekšmetu, apturiet plaujmašīnu un pagaidiet, lidz asmens pilnīgi apstājas. Pēc tam pārbaudiet asmens un asmens turētāja stāvokli. Ja tie ir bojāti, tie jānomaina.

Novietojiet lietojamo ierīces pieslēguma vadu cilpu veidā izmantotās kontaktligzdas priekšā uz zemes. Pļaujiet kontaktligzdai vai vadam pretējā virzienā un uzmaniet, lai ierīces pieslēguma vads vienmēr atrastos nopļautajā zālienā, lai ierīces pieslēguma vadam nepārbrauktu pāri ar zāliena plaujmašīnu.

Tiklidz plaušanas laikā paliek zāles atlikumi, ir jāiztukšo savācējgrozs. Uzmanību! Pirms savācējgroza noņemšanas izslēdziet motoru un nogaidiet, līdz griezeļinstruments pilnīgi apstājas.

Lai nonemtu savacëjgrozu, ar vienu roku paceliet izmetes väku, ar otru roku aiz roktura iznemiet savacëjgrozu. Iznemot savacëjgrozu atbilstoši drošības noteikumiem, izmetes väks aizveras un noslēdz aizmugurējo izmetes atveri. Ja atverē ir aizkērušies zāles atlikumi, lai vieglāk iedarbinātu motoru, ir lietderīgi zāliena plaujmašinu pavilkt par apmēram 1 m atpakaļ.

Nopļautās zāles atlikumus plaujmašīnas korpusā un ierīcē nenoņemiet ar rokām vai kājām, bet šim nolūkam izmantojiet piemērotus palīglīdzekļus, piemēram, suku vai slotinu ar rokturi.

Lai nodrošinātu labu savākšanu, savācējgrozs un jo īpaši tīkls pēc lietošanas ir jāiztīra no iekšpuses.

Savācējgrozu iestipriniet tikai tad, kad motors ir izslēgts un griezējinstruments ir apturēts.

Ar vienu roku paceliet izmetes vāku, ar otru turiet savācējgrozu aiz roktura un iestipriniet to virzienā no augšas.

7. Tīkla pieslēguma vada nomaiņa

Bīstami!

Ja šīs ierīces tīkla pieslēguma vads tiek sabojāts, ražotājam vai servisa dienestam, vai atbilstoši kvalificētai personai tas ir jānomaina, lai izvairītos no iespējamā apdraudējuma.

8. Tīrīšana, apkope un rezerves daļu pasūtīšana

Bīstami!

Pirms jebkādiem tīrīšanas darbiem atvienojiet kontaktdakšu.

8.1 Tīrīšana

• Uzturiet aizsargmehänismus, gaisa spraugas un motora korpusu maksimäli tîrus no putekliem un netîrumiem. Noberziet ierîci ar tîru drânu vai nopûtiet ar zema spiediena gaisu.
• Noberziet ierīci ar tīru drānu vai nopūtiet netīrumus ar zema spiediena gaisu pneimatiskajā sistēmā. Zāliena plaujmašīnu nedrīkst tīrīt ar tekošuūdeni, it īpaši zem augsta spiediena.
• Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas.
• Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu škīdro ziepju. Nelietojiet tīrīšanas līdzekļus vai škīdinātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Ūdens iekļūšana elektroiericē palielina elektrošoka risku.
• Pēc iespējas tīriet zāliena pļaujmašīnu ar sukām vai drānām.

8.2 Ogles sukas

Ja parādās pārmērīga dzirksteļošana, uzticiet ogles suku pārbaudi veikt kvalificētam elektrilim.

Bīstami! Ogles suku nomainu drīkst veikt tikai kvalificēts elektrilis.

LV

8.3 Apkope

• Nolietota vai bojāta asmens, asmens turētāja un tapu nomaiņa jāveic pilnvarotam speciālistam, nomainot visu komplektu, lai saglabātu līdzsvarotību.
• Zāliena plaujmašīnu nedrīkst tīrīt ar tekošuūdeni, it īpaši zem augsta spiediena. Parūpējieties par to, lai visi stiprinājuma elementi (skrūves, uzgriežņi utt.) vienmēr būtu pievilkti, un lai jūs varētu droši strādāt ar plaujmašīnu.
• Daudzkārt pārbaudiet zāles savācējus, vai tiem nav nodiluma pazīmju.
  • Nomainiet nodilušas vai bojātas detaļas.
  • Glabājiet zāliena plaujmašīnu sausā telpā.
• Lai nodrošinātu ilgāku darbmūžu, visas skrūvējamās detaļas, kā arī riteni un asis ir jānotīra un pēc tam jāieello.
• Zāliena plaujmašīnas regulāra tīrīšana ne tikai nodrošina ilgstošu darbmūžu un ražīgumu, bet veicina arī zāliena rūpīgu un vienkāršu plaušanu. Pēc iespējas tīriet zāliena plaujmašīnu ar sukām vai lupatām. Neizmantojiet šķīdinātāju vaiūdeni netīrumu likvidēšanai.
• Visvairāk nodilst asmens. Regulāri pārbaudiet asmens un tā stiprinājuma stāvokli. Ja asmens ir nolietojies, tas nekavējoties jānomaina vai jāuzasina. Ja parādās zāliena plaujmašīnas pārmērīgas vibrācijas, tas nozīmē, ka asmens nav pareizi nolidzsvarots vai triecienu del ir deformējies. Šajā gadījumā tas ir jāsalabo vai jānomaina.
• lerīces iekšpusē nav nekādu citu detaļu, kurām būtu jāveic apkope.

8.4 Asmens nomaina

Drošības apsvērumu dēl asmens nomainņu ieteicams uzticēt pilnvarotam speciālistam. Uzmanību! Lietojiet darba cimdus! Izmantojiet tikai oriģinālos asmeņus, pretējā gadījumā noteiktos apstākļos netiek garantēta funkcionēšana un drošība.

Lai nomainītu asmeni, rīkojieties, kā minēts turpmāk.

1. Atskrūvējiet stiprināšanas skrūvi (skat. 7a. attēlu).
2. Nonemiet asmeni un nomainiet to ar jaunu.

3. Montējot jauno asmeni, lūdzam ievērot asmens montāžas virzienu. Asmens lāpstinām jābūt paceltām elektromotora telpas virzienā (skat. 7a. attēlu). Stiprinājuma tapām ir jāsakrīt ar štancējumiem asmenī (skat. 7b. attēlu).

4. Pēc tam atkal pievelciet stiprināšanas skrūvi ar universālo atslēgu. Pievilkšanas momentam jābūt apmēram 25 Nm.

Sezonas beigās veiciet zāliena plaujmašīnas vispārīgu pārbaudī un aizvāciet sakrājušos zāles atlikumus. Pirms katras sezonas sākuma noteikti pārbaudiet asmens stāvokli. Remontdarbu veikšanai vērsieties mūsu servisa dienestā. Izmantojiet tikai originālās rezerves daļas.

8.5 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

• iërices tips;
  • ierīces preces numurs;
  • ierīces identifikācijas numurs;
• nepieciešamās rezerves dalas numurs.
  Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

Rezerves asmens preces Nr. 34.054.60

9. Utilizācija un otrreizējā izmantošana

lerīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. lerīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkritumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

10. Glabāšana un transportēšana

Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Vispiemērotākā glabāšanas temperatūra ir 5–30°C. Uzglabājiet ierīci originālajā iepakojumā.

Transportēšana

• Pirms transportēšanas izslēdziet ierīci un at-vienojiet to no elektrotīkla.
• Uzstādiet transportēšanas aizsargierīces, ja tādas ir.
• Aizsargājiet ierīci pret bojājumiem un spēcīgu vibrāciju, kas jo īpaši rodas, transportējot transportlīdzeklos.
• Nostipriniet ierīci pret slīdēšanu un apgāšanos.

11. Trūkumu noteikšanas plāns

Bojājums	lespējamais cēlonis	Novēršana
Nevar iedarbināt motoru	a)Bojāts kondensatorsb) Kontaktdakšai netiek piegādāta strāva.c) Bojāts vadsd) Bojāts slēdža un spraudņa savi-enojumse) Atvienojušies savienojumi pie mo-tora vai kondensatoraf) lerīce atrodas garā zālē.g) Aizsērējis pļaujmašīnas korpuss	a) Jāpārbauda klientu servisamb) Pārbaudiet vadu un drošinātāju.c) Pārbaudiet vadud) Jāpārbauda klientu servisame) Jāpārbauda klientu servisamf) ledarbiniet laukumos, kur ir zema zāle vai kur tā jau ir nopļauta; iespējams, mainiet pļaušanas augstumu.g) Notīriet korpusu, lai asmens varētu brīvi rotēt.
Samazinās motora jauda	a) Pārāk gara vai pārāk mitra zāleb) Aizsērējis pļaujmašīnas korpuss.c) Asmens ir ľoti nolietojies.	a)Mainietpļaušanas augstumu.b) Iztīriet korpusu.c) Nomainiet asmeni.
Netīra pļauja	a) Nolietojies asmensb) Nepareizs pļaušanas augstums	a) Nomainiet vai uzasiniet asmeni.b) Mainiet pļaušanas augstumu.

Uzmanību! Elektromotora aizsardzībai tas ir aprīkots ar siltumjutīgu slēdzi, kas pārslodzes gadījumā izslēdz elektromotoru un pēc neilga atdzišanas laika atkal to automatīiski ieslēdz.

LV

Tikai ES valstim

Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām.

Otreizējā izmantošana kā alternatīva atpakalnosūtišanas prasībai:

Tā vietā, lai nosūtītu atpaka| nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpaka|pieņemšanas uznēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām.

Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atlauta tikai ar skaidru iSC GmbH piekrišanu.

Paturētas tiesības veikt tehniskas izmainas

LV

Informācija par apkalpošanu

Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu.

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Kategorija Piemērs
Dilstošas detaļas* Kīlsiksna, oglu sukas
Izlietojamie materiāli/izlietojamās detaļas*	Naži
Trūkstošas detaļas

* Nav noteikti jäbüt piegādes komplektā!

Ja atklājat defektus vai klūmes, lūdzam pieteikt klūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ṣemt vērā, ka klūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

• Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?
• Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?
- Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību.

LV

Garantijas talons

Łoti cienītā kliente, augsti godātais klient!

Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ľoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:

1. Šie garantijas noteikumi reglamentē papildu garantijas pakalpojumus. Jūsu likumīgās garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.
2. Garantijas pakalpojumi attiecas vienīgi uz ierīces trūkumiem, kas ir izskaidrojami ar materiāla defektiem vai klūmi ražošanā, un ir iespējama tikai šo defektu novērsana vai ierīces nomaiņa. Nemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēl garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi izmantota komerciālos, amatniecības un rūpniecības uznēmumos vai ari līdzīgi noslogota.
3. Mūsu garantija neattiecas uz šādiem defektiem:
4. ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēl;
   – ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēl (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīce iekļūst sveškermeni (piemēram, smiltis, akmeni vai puteklī, bojājumi transportējot), vai fiziska spēka lietošanas vai citas iedarbības dēl (piemēram, bojājumi, nometot zemē);
5. ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.
6. Garantijas terminš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir iesniedzamas pirms termiņa izbeigšanās, divu nedēļu laikā no brīža, kad esat atklājuši defektu. Garantijas prasību iesniegšana pēc termiņa izbeigšanās nav iespējama. Ierīces remonta vai apmainas rezultātā garantijas termiņš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas termiņš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.
7. Lai iesniegtu garantijas prasību, lūdzam registrēt bojāto ierīci šādā adresē: www.isc-gmbh.info. Ja ierīces defekts ir attiecināms uz mūsu garantijas pakalpojumiem, Jūs nekavējoties saņemsiet saremontētu vai jaunu ierīci.

Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brākētajām detalām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi.

LT

Turinys
