Toote tüüp	Elektriline muruniiduk
Mark ja mudel	Gardol GEME33
Võimsustarve	1200 W
Nimipinge	220-240 V ~ 50 Hz
Mootori pöörlemiskiirus	3000 p/min
Lõikelaius	33 cm
Lõikekõrguse reguleerimine	20-60 mm (5 astet)
Kogumiskorvi maht	30 liitrit
Kaal	11,5 kg
Helirõhutase (LpA)	82,5 dB(A)
Garanteeritud helivõimsustase	96 dB(A)
Vibratsioon roolil	≤ 2,5 m/s²
Kaitseliik	II (topeltisolatsioon)
Teratüüp	Pöörlev tera
Kõrgusreguleeritav rool	Jah (asendid L ja H)
Täituvuse indikaator	Jah (klapp korvil)
Käivituse lukustus	Jah (ohutus)
Pikendusjuhtme maksimaalne pikkus	50 m (ristlõige 3 x 1,5 mm²)
Ülekoormusekaitse	Termolüliti
Sihtotstarbeline kasutus	Kodu- ja hobiaiad (max 50 t/a)
Puhastamine	Niiske lapp, mitte jooksva vee ega kõrgsurvega
Garantii	60 kuud

Korduma kippuvad küsimused - GEME33 Gardol

Kuidas panna kokku Gardol GEME33 muruniiduki rool?

Rool paigaldatakse kahes osas: kinnitage esmalt alumine rool mutrite abil, seejärel ülemine rool, valides kõrguse (augud L madalale, H kõrgele). Kasutage kaabliklambreid mootorikaabli kinnitamiseks. Järgige juhendi jooniseid 3a kuni 3d.

Kuidas reguleerida lõikekõrgust?

Reguleerimine toimub mootori seiskamisel ja pistiku väljatõmbamisel. Vajutage hoob väljapoole, seadke see soovitud kõrgusele (5 astet 20–60 mm), seejärel vabastage. Kontrollige korralikku lukustumist. Vaadake skaalat (joonis 5).

Kuidas puhastada muruniidukit pärast kasutamist?

Tõmmake pistik välja. Kasutage niisket lappi veidi seebiga. Ärge kunagi kasutage voolavat vett ega kõrgsurvepesurit. Puhastage karter, terad ja kogumiskorv. Eemaldage muruniiduki alt rohujäägid harjaga.

Millal tuleks tera vahetada?

Vahetage tera, kui see on nüri, kahjustatud või ilmnevad ebatavalised vibratsioonid. Kasutage ainult originaalterat (ref. 34.054.60). Kruvi pingutusmoment peab olema umbes 25 Nm. Ohutuse huvides pöörduge spetsialisti poole.

Mootor ei käivitu, mida teha?

Kontrollige esmalt pistikut ja kaitset. Kontrollige kaabli seisukorda. Veenduge, et muruniiduk ei ole liiga kõrges rohus või et karter pole ummistunud. Kui probleem püsib, laske kondensaatorit või lülitit kontrollida hooldusteeninduses.

Mootori võimsus langeb niitmise ajal, miks?

Selle põhjuseks võib olla liiga kõrge või niiske rohi: korrigeerige lõikekõrgust. Ummistunud karter vähendab samuti võimsust: puhastage see. Väga kulunud tera tuleb vahetada.

Kuidas kogumiskorvi õigesti kasutada?

Korv pannakse kokku, ühendades ülemise ja alumise osa, seejärel kinnitades käepide ja klapp. Kinnitage see ainult siis, kui mootor on seiskunud ja tera liikumatu. Täitumisindikaator sulgub, kui korv on täis: tühjendage see siis.

Millised on olulised ohutusnõuded?

Lugege kasutusjuhend enne kasutamist läbi. Kandke kinniseid jalanõusid ja pükse. Ärge niitke üle 15% kaldega nõlvadel. Hoidke kaabel terast eemal. Enne puhastamist või parandamist tõmmake alati pistik välja. Lapsed ei tohi seadet kasutada.

Kuidas hoiustada muruniidukit talvel?

Hoidke seda kuivas, pimedas, külmumiskindlas kohas (5–30 °C). Puhastage see põhjalikult. Kontrollige tera seisukorda enne hooaega. Ühendage kaabel lahti ja kaitske seda löökide eest.

Millist pikendusjuhet selle muruniidukiga kasutada?

Kasutage 3-soonelist HO5RN-F tüüpi pikendusjuhet ristlõikega 3 x 1,5 mm², maksimaalse pikkusega 50 m. Pistik peab olema kaitstud rikkevoolukaitselülitiga (max 30 mA). Kontrollige regulaarselt isolatsiooni.

KASUTUSJUHEND GEME33 Gardol

EE Originaalkasutusjuhend Elektriline muruniiduk

1. Ohutusjuhised 288
2. Seadme kirjeldus ja tarnekomplekt 288
3. Sihipärane kasutamine 288
4. Tehnilised andmed 289
5. Enne kasutuselevõttu 289
6. Käitamine 291
7. Toitejuhtme vahetamine....292
8. Puhastus, hooldus ja varuosade tellimine....292
9. Jäätmekäitlus ja taaskasutus....293
10. Transport ja hoiundamine 293
11. Veaotsing....294
    Hooldusteave....296
    Garantiitunnistus 297

EE

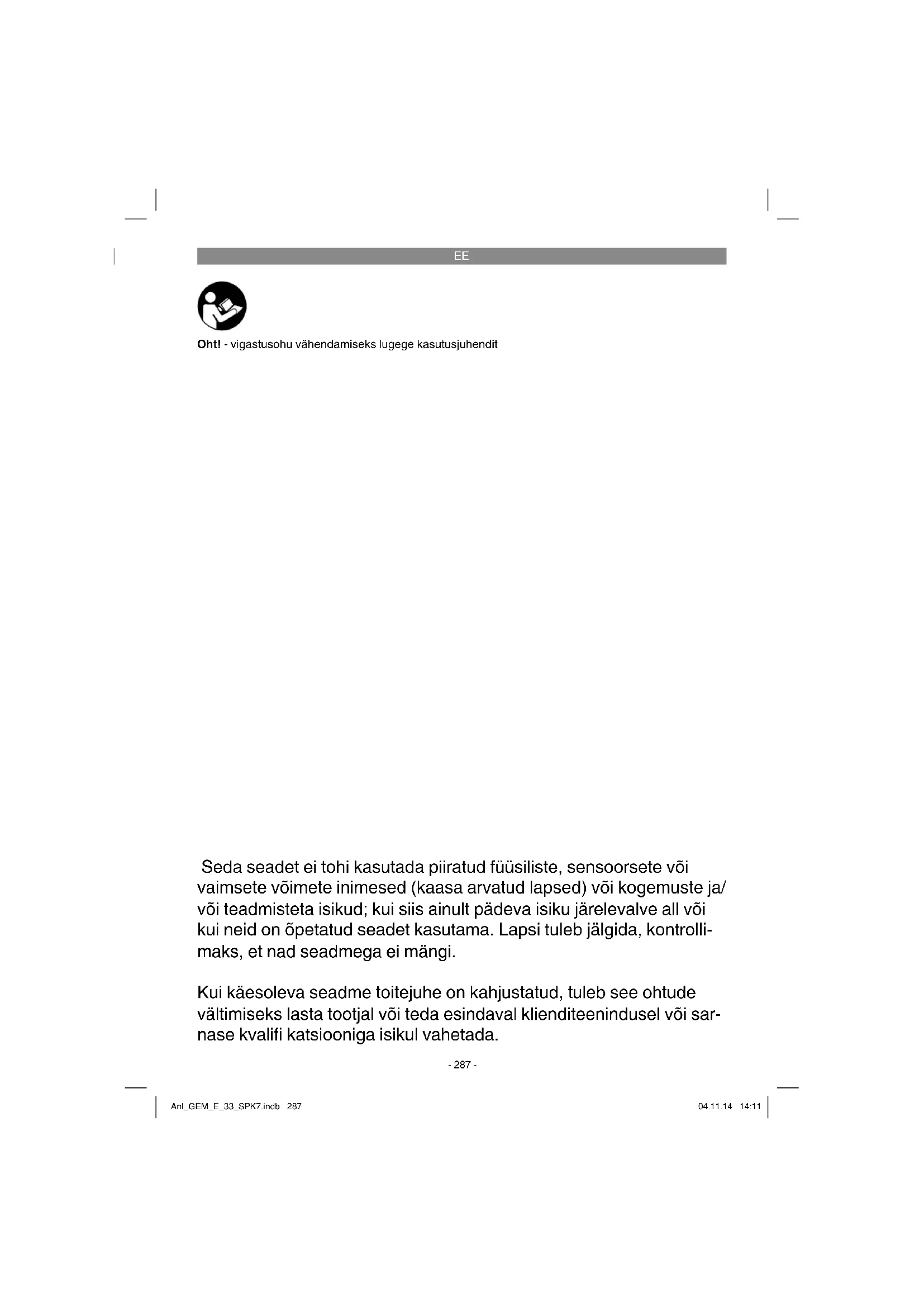

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit

Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimete inimesed (kaasa arvatud lapsed) või kogemuste ja/ või teadmisteta isikud; kui siis ainult pädeva isiku järelevalve all või kui neid on õpetatud seadet kasutama. Lapsi tuleb jälgida, kontrolli- maks, et nad seadmega ei mängi.

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi katsiooniga isikul vahetada.

EE

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

Oht!

Lugege köiki ohutusjuhiseid ja juhendeid.

Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi.

Hoidke kõik ohutusjuhised ja juhendid alles.

Seadmel asuva hoiatussildi seletus (vt joonis 8)

1 = Lugege enne kasutuselevõttu kasutusjuhen-dit
2 = Hoidke kaugemale!
3 = Ettevaatust! - Teravad lõiketerad – Enne remonditöid või toitejuhtme kahjustuste korral tömmake pistik pesast välja!
4 = Tähelepanu! Hoidke ühendusjuhe lõiketööri-istadest eemal!

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonised 1/2)

1. Ülemine juhtraud
2. Juhtraua hoidik
3. Murukogur
4. Väljaviskeava luuk
5. Kandesang
6. Lõikekõrguse reguleerimine
7. Juhtme tömbetökis
8. Ülemise kiirkinnitusfunktsiooniga juhtraua mutter
9. Võrgupistikuga toitekaabel
10. Toitelüliti
11. Sisselülitustökis
12. Lülitusnupud
13. Juhtme kinnitusklambrid

14. Kogumiskorv, korpuse ülemine osa

15. Kogumiskorv, korpuse alumine osa

16. Kogumiskorvi käepide
17. Kogumiskorvi sisedetail
18. Täitetaseme näidik
19. Alusseibid
20. Ülemise juhtraua kinnituskruvid
21. Alumise juhtraua kaks mutrit

2.2 Tarnekomplekt ja lahtipakkimine

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või kauplusse, kust Te seadme ostsite, ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud hooldusteabes toodud garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.
Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
- Kontrollige, kas tarnekomplekt on terviklik.
- Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
- Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Tarnekomplekt

• Elektriline muruniiduk
- Murukogur
• Juhtme kinnitusklambrid (3 tk)
• Originaalkasutusjuhend
- Ohutusjuhised

3. Sihipärane kasutamine

Muruniiduk sobib kasutamiseks kodu- ja hobiaias.

Eramajapidamise ja hobiaianduse muruniidukid on sellised, mille aastane kasutus ei ületa tavaliselt 50 tundi ning mida kasutatakse muru või muruplatside hooldamiseks, kuid mitte avalikes rajatistes, parkides, spordiplatsidel ega põllu- ja metsamajanduses.

EE

Tähelepanu! Seoses kasutajale tekkiva ohuga ei tohi muruniidukit kasutada põõsaste, hekkide ja puhmaste pügamiseks; katusetaimestiku või rõdukastide ääretaimede või muru lõikamiseks või purustamiseks; könniteede puhastamiseks (puhtaks puhumiseks) ega hekseldajana puu- ja hekilõikmete purustamiseks. Veel ei tohi muruniidukit kasutada maapinna ebatasasuste, nt mutimullahunnikute tasandamiseks.

Ohutuskaalutlustel ei tohi muruniidukit kasutada teiste tööriistade ega mingisuguste instrumentidikomplektide ajamseadmena, välja arvatud juhul, kui see on tootja poolt üheselt lubatud.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

4. Tehnilised andmed

Nimipinge: 220-240 V\~50 Hz

Võimsus: 1200 W

Mootori pöörlemissagedus: 3300 min ^1

Lõikelaius:....33 cm

Lõikekõrguse reguleerimine: 20–60 mm; 6-astmeline

Murukogumiskorvi maht: 30 liitrit

Helirōhutase L: 82,5 dB(A)

Hälbepiir K _pA : 3dB(A)

Mõõdetud müratase L _WA : 92,17 dB(A)

Hälbepiir K _WA ....3dB(A)

Garanteeritud müratase L _WA : 96 dB(A)

Vibratsioon sangal a_nv : ≤ 2,5m/s^2

Hälbepiir K: 1,5 m/s²

Ohutuskategooria: 11/回

Kaal: 11,5kg

Oht!

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused tehti kindlaks standardite EN ISO 3744:1995, EN ISO 11201:1995 ja EN ISO 20643:2005 järgi.

Piirake müra teket ja vibratsiooni miinimumi!

• Kasutage ainult täiesti korras seadmeid.
• Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega.
- Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
Kandkekindaid.

Ettevaatus!

Jääkriskid

Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jääb jääkriskide oht alati püsi-ma. Esineda vöivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat tolmukaitsemaski.
2. Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.

Hoiatus!

Käesolev seade tekitab töötamise ajal elektromagnetilise välja. See väli vöib teatud asjaoludel kahjustada aktiivseid vöi passiivseid meditsiinilisi implantaate. Raskete vöi surmavate vigastuste ohu vähendamiseks soovitame isikutel, kelle on meditsiinilised implantaadid, oma arsti ja implantaadi tootjaga nöu pidada, enne kui seadet kasutama hakatakse.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.

Hoiatus!

Enne seadme reguleerimist tömmake toite-pistik alati pistikupesast välja.

Muruniiduk tarnitakse osadena. Juhtraud ja kogumiskorv tuleb enne muruniiduki kasutamist kokku panna. Et kokkupanek oleks lihtsam, järgige punkt-punktilt kasutusjuhendit ja vaadake pilte.

EE

Juhtraua paigaldamine (joonis 3a kuni 3d) Võtke alumine juhtraud (joonis 2/2) ja kinnitage see mutri abil (joonis 2/21), nagu joonisel 3a näidatud. Toimige teisel pool analoogselt. Ülemise juhtraua paigaldamisel saate kinnitusava valimise teel (joonis 3b) määrata kindlaks juhraua körguse. Kinnitage ülemine juhtraud kas läbi avade L (madalama asetuse jaoks) või H (kõrge asetuse jaoks). Selleks kruvige ülemine juhtraud alumise juhtrauaga kokku, nagu joonisel 3c on näidatud. Seejärel kinnitage kaablihoidikutega (joonis 2/13) mootorijuhe juhraua külge (joonis 3d/A).

Kogumiskorvi paigaldamine (joonis 4a kuni 4d)

Pange alumine ja ülemine kogumiskorvi osa (joonis 4a/14, 15) kokku. Jälgige, et ümberringi olevad plastist nagad fi kseeruksid. Järgmisena vajutage kogumiskorvi käepide (joonis 4b/16) kogumiskorvis olevatesse avadesse. Kontrollige, et käepide paikneks kindlalt ja korralikult. Seejärel suruge sisedetail (joonis 2/17) kogumiskorvi, nagu joonisel 4c näidatud. Kogumiskorvi külgeriputamiseks tuleb mootor välja lülitada ja löiketera ei tohi pöörelda. Kogumiskorv riputatakse muruniiduki külge mölema konksu abil (joonis 4d). Selleks avage ühe käega väljaviskeklapp (joonis 4d/4) ja riputage teise käega kogumiskorv külge. Väljaviskeklapp tömmatakse vedruga vastu kogumiskorvi.

Kogumisseadise täitetaseme näidik

Kogumisseadisel on täitetaseme näidik (jooni 2/18). See avatakse öhuvoolu abil, mille niiduk tekitab töötades. Kui klapp niitmise ajal kinni kukub, on kogumisseadis täis ja seda tuleks tühjendada. Täitetaseme näidiku laitmatuks toimimiseks peavad augud klapi all olema alati puhtad ja läbilaskvad.

Lõikekõrguse reguleerimine Tähelepanu!

Lõikekõrgust tohib reguleerida ainult väljalülitatud seadme ja väljatõmmatud võrgukaabli korral.

Enne niitmise alustamist kontrollige, ega lõikeinstrument ole nüri ning ega selle kinnitusvahendid ole kahjustada saanud. Asendage nürid ja/või kahjustunud lõiketerad, et mitte tasakaalutust tekitada. Selle kontrollimise ajal seisake mootor ja tömmake võrgupistik välja.

Lõikekõrguse reguleerimine peab toimuma järgmiselt (joonis 5):

1. Suruge hooba (6) väljapoole.
   2 Seadke hoob (6) soovitud lõikekõrgusele.
2. Laske hoob (6) lahti ja kontrollige, et see oleks kindlalt lukustatud.

Lõikekõrguse lugemine

Lõikekõrgust saab seadistada vahemikus 20–60 mm kuues astmes ja seda saab lugeda skaalalt (joonis 5/B).

Elektriühendus

Muruniidukit võib ühendada igasse pistikupessa (220-240 V vahelduvvool). Siiski on lubatud ainult maandusega pistikupesad, mis on varustatud 16 A juhtme kaitselülitiga. Lisaks peab olema eellülitatud kuni 30 mA rikkevoolukaitselüliti (RCD)!

Seadme ühendusjuhe

Kasutage ainult selliseid seadme ühendusjuhtmeid, mis ei ole kahjustunud. Seadme ühenduskaabel ei tohi olla suvalise pikkusega (kuni 50 m), sest muidu väheneb elektrimootori võimsus. Seadme ühendusjuhtme ristlöige peab olema 3 x 1,5 mm. Seadme ühendusjuhtmetel tekivad muruniitmisest eriti sageli isolatsioonikahjustused.

EE

Selle põhjused on muuhulgas:

• Lõikekohad juhtmest ülesõitmise tõttu.

• Muljutud kohad, kui seadme ühenduskaabel viiakse uste või akende alt läbi
  • Praod isolatsiooni vananemise tõttu.
• Murdekohad seadme ühendusjuhtme asjatundmatul kinnitamisel või juhtimisel.

Seadme ühendusjuhtmed peavad olema vähe-malt H05RN-F tüüpi ja 3-soonelised. Seadme ühendusjuhtmel peab olema tüübitähise jäljend. Ostke ainult tähistatud seadme ühendusjuhtmeid! Seadme ühendusjuhtmete pistikud ja ühenduspe-sad peavad olema kummist ja pritsmekindlad.

Seadme ühendusjuhtmed ei tohi olla suvalise pikkusega. Pikemad ühendusjuhtmed peavad olema suurema ristlöikega. Seadme juhtmeid ja ühendusjuhtmeid tuleb regulaarselt kahjustuste suhtes kontrollida. Jälgige, et juhtmed ei oleks kontrollimise ajal voolu all. Kerige seadme ühendusjuhe täiesti lahti. Kontrollige ka seadme ühendusjuhtme pistikute ja ühenduspesadega ühendamise kohti.

6. Käitamine

Enne ühendamist veenduge, et tüübisildil toodud andmed vastavad vörguandmetele. Ühendage vörgupistik (joonis 1/9) pikendusjuhtmega. Pikendusjuhe tuleb kindlustada kinnitusega, nagu on näidatud joonisel 6.

Tähelepanu!

Tahtmatu sisselülitumise takistamiseks on muruniiduk varustatud sisselülituslukuga (joonis 6/11), mida tuleb vajutada, enne kui lülitusnuppe (joonis 6/12) saab aktiveerida. Kui lülitusnupud lahti lastakse, siis lülitub muruniiduk välja. Viige seda toimingut läbi veel mõned korrad, veendumaks, et seade töötab nõuetekohaselt. Enne remondi- või hooldustööde tegemist peate veenduma, et tera ei põörle ja seade on vooluvõrgust eraldatud.

Tähelepanu! Ärge avage väljaviskeluuki kunagi siis, kui kogumisseadeldist tühjendatakse ja mootor veel töötab. Ringlev tera vöib pöhjustada vigastusi.

Kinnitage väljaviskeklapp või rohukogumiskorv alati hoolikalt. Enne eemaldamist lülitage mootor välja.

Pidage alati kinni juhtraua pikkusest ohutust kaugusest tera korpuse ja kasutaja vahel. Eriti ettevaatlik tuleb olla nõlvakutel ja mäekülgedel niites ja sõidusuunda muutes. Tagage kindel asend ning kandke libisemiskindla ja nakkuva tallaga jalats-eid ning pikki pükse.

Niitke alati nõlvakuga risti. Ohutuse tagamiseks ei tohi muruniidukiga niita üle 15-kraadilistel kalla-kutel.

Olge eriti ettevaatlik tagurpidi liikumisel ja muruniiduki tömbamisel. Komistamisoht!

Juhised õigeks niitmiseks

Niitmisel soovitatakse ribati kattuvat tööviisi. Niitke ainult teravate, tervete teradega, et rohukörred narmendama ei hakkaks ega muru kollaseks muutuks.

Puhta lõiketulemuse saavutamiseks juhtige muruniidukit võimalikult sirgeid radu pidi. Seejuures peavad need rajad alati mõne sentimeetri jagu kattuma, et ühtki riba muru püsti ei jääks.

Niitmise sagedus söltub peamiselt muru kasvukii-rusest. Peamisel kasvuajal (mai-juuni) on soovitatav muru niita kaks korda nädalas, muidu üks kord nädalas. Lõikekõrgus peab olema 4-6 cm ja järgmise niitmiseni peaks muru kasvama 4-5 cm. Kui muru on juba natuke pikemaks kasvanud, ei tohiks te seda kohe tavalisele kõrgusele tagasi niita. See kahjustab muru. Ärge niitke kunagi rohkem kui pool muru körgusest. Hoidke niiduki korpuse alumine pool puhas ja eemaldage kindlasti murujäägid. Jäägid raskendavad niiduki käivitumist ning rikuvad lõikekvaliteeti ja muru väljaviset.

Nõlvakutel tuleb lõikerada mäeküljega risti seada. Muruniiduki kõrvale libisemist saab takistada ülespoole kaldu asendiga.

Valige lõikekõrgus vastavalt muru tegelikule pik- kusele. Käige muru mitu korda üle, nii et ühe kor- raga niidetakse maha maksimaalselt 4 cm muru.

Enne terade mis tahes viisil kontrollimist seisake mootor. Pidage meeles, et tera pöörleb pärast mootori väljalülitamist veel mõned sekundid edasi. Ärge püüdke kunagi tera peatada. Kontrollige regulaarselt, kas tera on õigesti kinnitatud, heas seisukorras ja korralikult teritatud. Vastupidisel juhul lihvige tera või vahetage see välja. Kui liikuv tera puutub mingi asja vastu, seisake muruniiduk ja oodake, kuni tera täielikult seisab. Seejärel kon-

EE

trollige tera ja terahoidiku seisukorda. Kahjustada saanud tera ja/või terahoidik tuleb välja vahetada. Asetage kasutatud ühendusjuhe silmusekujuliselt kasutatud pistikupesa ette maha. Niitke suunaga pistikupesast või juhtmest eemale ja jälgige, et seadme ühendusjuhe paikneb alati juba niidetud murul, et muruniiduk ühendusjuhtmest üle ei sõidaks.

Niipea kui niitmise ajal jäävad murujäägid murule lebama, tuleb kogumiskorvi tühjendada. Tähelepanu! Enne kogumiskorvi mahavõtmist seisake mootor ja oodake, millal lõiketööriist seisma jääb.

Kogumiskorvi mahavõtmiseks tõstke ühe käega väljaviskeklappi ning võtke teise käega kogumiskorvi kandesangast hoides korv välja. Vastavalt ohutuseeskirjadele kukub väljaviskeklapp kogumiskorvi väljavõtmisel kinni ja sulgeb tagumise väljaviskeava. Kui seejuures jäävad murujäägid avasse rippuma, on mootori hölpsamaks käivitamiseks vaja muruniidukit umbes 1 m võrra tagasi tömmata.

Ärge eemaldage lõikamisjääke niiduki korpuse ja tööinstrumendi küljest käe ega jalaga, vaid sobiva abivahendiga, nt harja või käsiharjaga.

Korraliku kokkukogumise tagamiseks tuleb kogumiskorvi ja eriti võrku pärast kasutamist seest-poolt puhastada.

Riputage kogumiskorv tagasi ainult väljalülitatud mootori ja seisatud lõiketööriista korral.

Töstke väljaviskeklapp ühe käega üles ja hoidke teise käega kogumiskorvi kandesangast ning riputage see ülevalt sisse.

7. Toitejuhtme vahetamine

Oht!

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade tellimine

Oht!

Lahutage seade enne puhastustöid vooluvõrgust.

8.1 Puhastamine

• Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
• Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal surveil. Mu-runiidukit ei tohi puhastada voolava veega, kindlasti mitte kõrgsurvega.
• Soovitame puhastada seadet otsekohe pärast iga kasutamist.
• Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Årge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.
• Puhastage muruniidukit võimalusel harja või lapiga.

8.2 Süsiharjad

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida.

Oht! Süsiharju tohib vahetada ainult kvalifitseeritud elektrik.

8.3 Hooldus

• Kulunud ja kahjustunud terad, teravöllid ja poldid tuleb komplektikaupa asendada autoriseeritud spetsialisti poolt, et hoida tasakaal paigas.
• Muruniidukit ei tohi puhastada voolava veega, kindlasti mitte kõrgsurvega. Hoolitsege selle eest, et kõik kinnituselemendid (kruvid, mutrid jms) oleksid alati kõvasti kinni, nii et saaksite niidukiga ohutult töötada.
• Kontrollige sageli, ega murukogumisseadis ole kulunud.
• Asendage kulunud või kahjustunud detailid.
  • Hoidke muruniidukit kuivas ruumis.
• Kasutusea pikendamiseks tuleb köik keeratavad detailid ning rattad ja teljed puhastada ja seejärel ölitada.
• Muruniiduki korrapärane hooldus ei taga mitte ainult seadme pikaajalise säilimise ja töövõime, vaid aitab kaasa ka muru korralikule ja lihtsale niitmisele. Puhastage muruniidukit

EE

võimalusel harja või lapiga. Ärge kasutage mustuse eemaldamiseks lahusteid või vett.

• Köige kulumisaltim osa on tera. Kontrollige regulaarselt tera seisukorda ja kinnitust. Kui tera on kulunud, tuleb see otsekohe välja vahetada või teritada. Kui muruniidukil peaks esinema liigset vibratsiooni, tähendab see, et tera ei ole õigesti tasakaalus või on lõögi tõttu deformeerunud. Sellisel juhul tuleb see parandada või välja vahetada.
• Seadme sees ei ole muid hooldust vajavaid osi.

8.4 Tera väljavahetamine

Ohutuse tagamiseks soovitame lasta terad va- hetada selleks volitatud spetsialistil. Tähelepanu! Kandke töökindaid! Kasutage ainult originaalteri, sest muul juhul ei ole funktsioonid ja turvalisus teatud asjaoludel tagatud.

Terade vahetamiseks toimige järgnevalt:

1. Vabastage kinnituskruvi (vt joonis 7a).
2. Võtke tera maha ja asendage see uuega.
3. Uue tera paigaldamisel jälgige tera pai-galdussuunda. Tera tiivad peavad ulatuma mootoriruumi (vt joonis 7a). Kinnituskoonused peavad olema kohakuti teras olevate sälkudega (vt joonis 7b).
4. Seejärel keerake kinnituskruvi universaalvõtme abil uuesti kinni. Tõmbemoment peaks olema umbes 25 Nm.

Hooaja löpus kontrollige muruniidukit üldiselt ja eemaldage kogunenud jäätmed. Enne iga hooaja algust kontrollige kindlasti terade seisukorda. Kui seade vajab remonti, siis pöörduge meie klienditeenindusse. Kasutage ainult originaalvaruosi.

8.5 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

• Seadmetüüp
• Seadmeartiklinumber
  • Seadmeidentifitseerimisnumber
  • Vajamineva varuosa varuosanumber

Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

Varutera tootenumber.: 34.054.60

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

10. Transport ja hoiundamine

Ladustamine

Hoidke seadet ja selle tarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 °C kuni 30 °C. Hoidke seadet originaalpakendis.

Transportimine

• Enne seadme transportimist lülitage see välja ja eraldage vooluvõrgust.
  • Paigaldage köik transpordiseadised.
• Kaitske seadet kahjustuste ja tugeva vibratsi- oni eest, mis esinevad eriti sõidukites trans- portimisel.
• Kindlustage seade libisemise või ümberkukkumise eest.

EE

11. Veaotsing

Viga Võimalik põhjus Kõrvaldamine
Mootor ei käivitu a) kondensaator on defektneb) pistikus puudub voolc) juhe on defektned) lüliti-pistik kombinatsioon on defektnee) ühendused mootoril või kondensaatoril on lahtif) seade seisab kõrges heinasg) niiduki korpus on ummistunud	a) laske klienditeenindustöökojas kontrollidab) kontrollige juhtmeid ja kaitsmeidc) kontrollige juhetd) laske klienditeenindustöökojas kontrollidae) laske klienditeenindustöökojas kontrollidaf) käivitage niiduk madalas rohus võijuba niidetud pinnal; vajadusel muutke niitmiskõrgustg) puhastage korpus, et tera saaks vabalt liikuda
Mootori võimsus on nõrk	a) liiga kõrge või liiga niiske heinb) niiduki korpus on ummistunudc) võll on tugevasti kulunud	a)korrigeerigeniitmiskõrgustb) puhastage korpusc) vahetage võll
Ebapuhas lõige a) tera on kulunudb) vale niitmiskõrgus		a) vahetage tera välja või teritageb) korrigeerige niitmiskõrgust

Tähelepanu! Mootor on kaitse eesmärgil varustatud termolülitiga, mis lülitab ülekoormuse korral mootori välja ning pärast lühikest jahtumisperioodi automaatselt sisse tagasi!

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmismõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Kiilrihm, süsiharjad
Kulumaterjal / Kuluosad* Tera
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Täiendavat garantiid reguleeritakse nende garantiitingimustega. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hölmab ainult seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaaj kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.

LV

Satura rādītājs
