Produkto tipas	Elektrinė žoliapjovė
Prekės ženklas ir modelis	Gardol GEME33
Sugertoji galia	1200 W
Vardinė įtampa	220-240 V ~ 50 Hz
Variklio sukimosi greitis	3000 aps./min.
Pjovimo plotis	33 cm
Pjovimo aukščio reguliavimas	20-60 mm (5 padėtys)
Surinkimo krepšio tūris	30 litrų
Svoris	11,5 kg
Garso slėgio lygis (LpA)	82,5 dB(A)
Garantuotas akustinės galios lygis	96 dB(A)
Vibracija ant vairo	≤ 2,5 m/s²
Apsaugos kategorija	II (dviguba izoliacija)
Peilių tipas	Rotacinis peilis
Reguliuojamas vairo aukštis	Taip (L ir H padėtys)
Užpildymo lygio indikatorius	Taip (ant krepšio atvartas)
Paleidimo užraktas	Taip (saugumas)
Maksimalus ilginamojo laido ilgis	50 m (skerspjūvis 3 x 1,5 mm²)
Apsauga nuo perkrovų	Terminis jungiklis
Tinkamas naudojimas	Namų ir laisvalaikio sodai (maks. 50 val./metus)
Valymas	Drėgnas skudurėlis, ne tekantis vanduo ir ne aukštas slėgis
Garantija	60 mėnesių

Dažnai užduodami klausimai - GEME33 Gardol

Kaip surinkti Gardol GEME33 žoliapjovės vairą?

Vairas montuojamas iš dviejų dalių: pirmiausia pritvirtinkite apatinį vairą naudodami veržles, tada viršutinį vairą pasirinkdami aukštį (L skylės žemai, H skylės aukštai). Naudokite laidų laikiklius variklio laidui pritvirtinti. Vadovaukitės vadovo 3a–3d paveikslais.

Kaip reguliuoti pjovimo aukštį?

Reguliavimas atliekamas išjungus variklį ir atjungus kištuką. Paspauskite svirtelę į išorę, nustatykite norimą aukštį (5 padėtys nuo 20 iki 60 mm), tada atleiskite. Patikrinkite, ar gerai užsifiksavo. Žr. graduotą skalę (5 paveikslas).

Kaip išvalyti žoliapjovę po naudojimo?

Atjunkite kištuką. Naudokite drėgną skudurėlį su šiek tiek muilo. Niekada nenaudokite tekančio vandens ar aukšto slėgio valytuvo. Išvalykite korpusą, peilius ir surinkimo krepšį. Šepečiu pašalinkite žolės nuosėdas po žoliapjove.

Kada reikia pakeisti peilį?

Pakeiskite peilį, jei jis atšipęs, pažeistas arba atsiranda neįprastų vibracijų. Naudokite tik originalų peilį (ref. 34.054.60). Varžto priveržimo momentas turi būti apie 25 Nm. Saugumo sumetimais kreipkitės į specialistą.

Variklis neužsiveda, ką daryti?

Pirmiausia patikrinkite kištuką ir saugiklį. Patikrinkite laido būklę. Įsitikinkite, kad žoliapjovė nėra per aukštoje žolėje arba kad korpusas nėra užsikimšęs. Jei problema išlieka, leiskite serviso specialistui patikrinti kondensatorių ar jungiklį.

Variklio galia mažėja pjovimo metu, kodėl?

Tai gali būti dėl per aukštos ar drėgnos žolės: pakoreguokite pjovimo aukštį. Užsikimšęs korpusas taip pat mažina galią: išvalykite jį. Labai susidėvėjęs peilis turi būti pakeistas.

Kaip teisingai naudoti surinkimo krepšį?

Krepšys montuojamas sujungiant viršutinę ir apatinę dalis, tada pritvirtinant rankeną ir atvartą. Kabinkite jį tik išjungus variklį ir sustojus peiliui. Užpildymo indikatorius užsidaro, kai krepšys pilnas: tuomet jį ištuštinkite.

Kokie yra pagrindiniai saugumo reikalavimai?

Prieš naudodami perskaitykite instrukciją. Dėvėkite uždarus batus ir kelnes. Nepjaukite ant šlaitų, didesnių nei 15 %. Laikykite laidą atokiai nuo peilio. Prieš valymą ar remontą visada atjunkite kištuką. Vaikai neturi naudoti prietaiso.

Kaip laikyti žoliapjovę žiemą?

Laikykite sausoje, tamsioje, nuo šalčio apsaugotoje vietoje (5-30 °C). Kruopščiai išvalykite. Prieš sezoną patikrinkite peilio būklę. Atjunkite laidą ir apsaugokite nuo smūgių.

Kokio tipo ilginamąjį laidą naudoti su šia žoliapjove?

Naudokite HO5RN-F tipo 3 laidų ilginamąjį laidą, kurio skerspjūvis 3 x 1,5 mm², maksimalus ilgis 50 m. Kištukas turi būti apsaugotas diferencialiniu automatu (maks. 30 mA). Reguliariai tikrinkite izoliaciją.

NAUDOJIMO INSTRUKCIJA GEME33 Gardol

LT Originali naudojimo instrukcija Elektrinė vejapjovė

1. Saugos nurodymai ....313
2. Prietaiso aprašymas ir tiekimo apimtis 313
3. Naudojimas pagal paskirtį 314
4. Techniniai duomenys....314
5. Prieš naudojima....315
6. Valdymas....316
7. Tinklo kabelio pakeitimas ....317
8. Valymas, techninė priežiūra ir atsarginių dalių užsakymas ...... 317
9. Utilizavimas ir antrinis panaudojimas....318
10. Sandėliavimas ir gabenimas....318
11. Gedimų paieškos planas 319
    Aptarnavimo informacija....321
    Garantinis dokumentas 322

LT

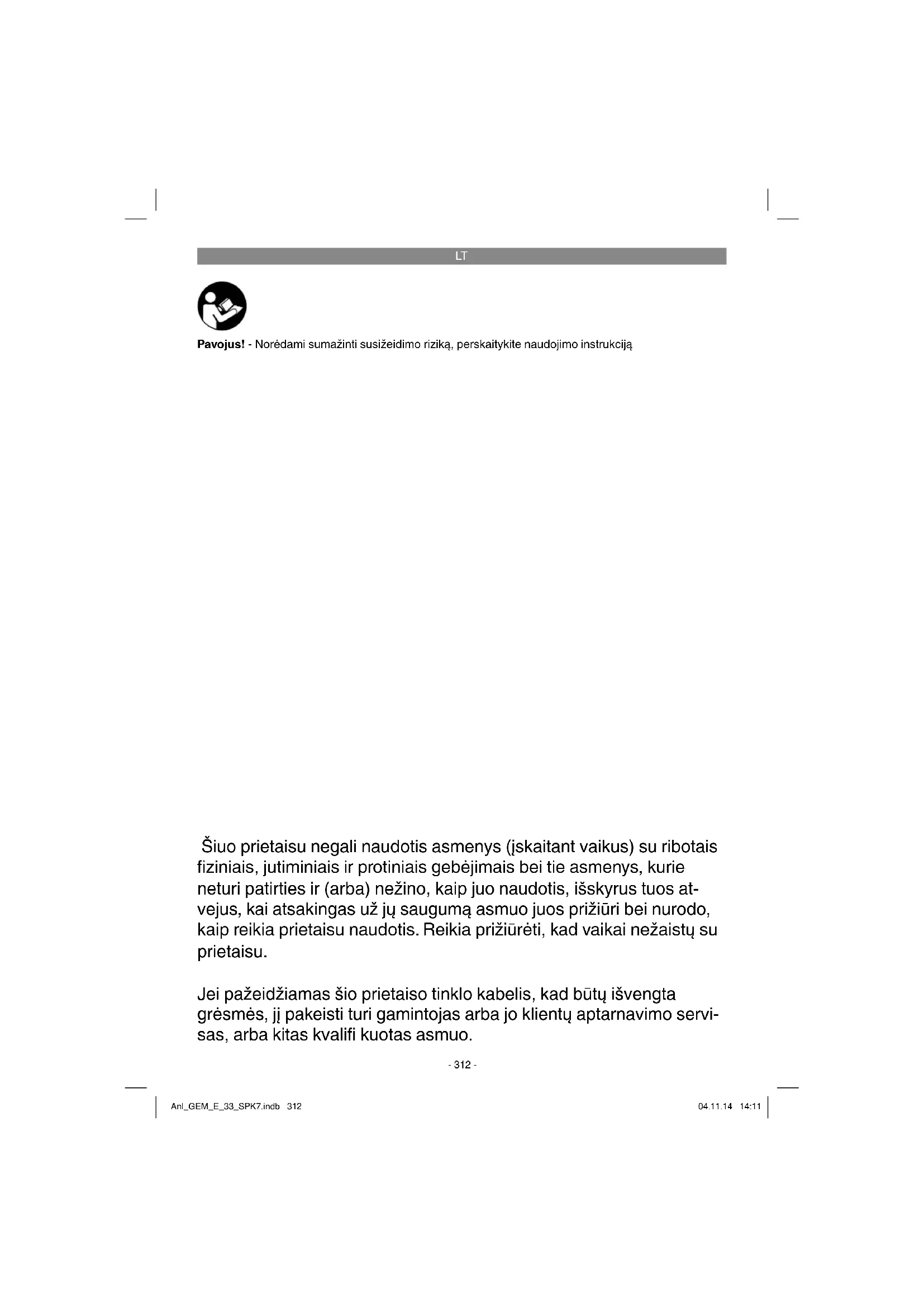

Pavojus! - Norėdami sumažinti susižeidimo riziką, perskaitykite naudojimo instrukciją

Šiuo prietaisu negali naudotis asmenys (jskaitant vaikus) su ribotais fiziniais, jutiminiais ir protiniais gebėjimais bei tie asmenys, kurie neturi patirties ir (arba) nežino, kaip juo naudotis, išskyrus tuos atvejus, kai atsakingas už jų saugumą asmuo juos prižiūri bei nurodo, kaip reikia prietaisu naudotis. Reikia prižiūrėti, kad vaikai nežaistų su prietaisu.

Jei pažeidžiamas šio prietaiso tinklo kabelis, kad būtų išvengta grėsmės, jį pakeisti turi gamintojas arba jo klientų aptarnavimo servisas, arba kitas kvalifi kuotas asmuo.

LT

Pavojus!

Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudojimo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

1. Saugos nurodymai

Atitinkamus saugos nurodymus rasite pridedamo-je knygelėje.

Pavojus!

Perskaitykite visus saugos nurodymus. Nesilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti.

Visus saugos nurodymus išsaugokite ateičiai.

Ant prietaiso esančio nurodymų skydelio paaiškinimas (žr. 8 pav.)

1 = Prieš jungdami, perskaitykite naudojimo instrukciją
2 = Laikytis atstumo!
3 = Atsargiai! - Aštrūs peiliai - kištuką ištraukite prieš techninės priežiūros darbus arba atsiradus pažeidimams jungtyje!
4 = Dèmesio, jungiamaji laidą laikyti toliau nuo pjovimo įrankių!

2. Prietaiso aprašymas ir tiekimo apimtis

2.1 Prietaiso aprašymas (1/2 pav.)

1. Viršutinė stūmimo rankena
2. Stūmimo rankenos laikiklis
3. Žolės surinkimo krepšys
4. Išmetimo dangtis
5. Laikymo rankena
6. Pjovimo aukščio reguliavimas
7. Apsauga nuo laido išsitraukimo
8. Viršutinės stūmimo rankenos veržlė su greito įtempimo funkcija
9. Tinklo kabelis su kištuku
10. Ijungiklis / išjungiklis
11. Ijungimo blokatorius
12. Jungimo mygtukai

13. Laido tvirtinimo gnybtai

14. Surinkimo krepšys, viršutinė korpuso dalis

15. Surinkimo krepšys, apatinė korpuso dalis
16. Surinkimo krepšio rankena
17. Surinkimo krepšio jdėklas
18. Užpildymo indikatorius
19. Poveržlės
20. Viršutinės stūmimo rankenos fiksavimo varžtai
21. 2 veržlės apatinei stūmimo rankenai

2.2 Pristatoma komplektacija ir išpakavimas Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis į mūsų aptarnavimo centra arba pardavimo vietą, kurioje jsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės jsigijimo ir pateikti galiojanti pirkimo čekį. Kartu prašome atsižvelgti į instrukcijos pabaigoje prie aptarnavimo informacijos pateiktą garantinių paslaugų lentelę.

• Atidarykitepakuotę ir atsargiai išimkite iš jos prietaisą.
• Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).
  • Patikrinkite, ar viskas pristatyta.
• Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.
• Jei jmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos.

Pavojus!

Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastikiniais maišeliais, folijomis ir smulkiomis dali-mis! Kyla prarijimo ir uždusimo pavojus!

Pristatoma komplektacija

• Elektriné vejapjové
• Žolės surinkimo krepšys
• Laido tvirtinimo gnybtai (3x)
• Originali naudojimo instrukcija
• Saugosreikalavimai

LT

3. Naudojimas pagal paskirti

Vejapjovė skirta naudoti privačiuose namų soduose ir sodininkams mėgėjams.

Namų sodams ir sodininkams mégėjams skirtos vejapjovės per metus paprastai naudojamos ne daugiau kaip 50 valandų žolės arba vejų priežiūrai, o ne viešose erdvėse, parkuose, sporto kompleksuose ar žemės ir miškų ūkyje.

Démesio! Kad naudotojas nesusižalotų, vejapjove negalima atlikti šių darbų: karpyti krūmų, tvorų ir brūzgynų, pjauti ir smulkinti vijoklinių augalų arba ant stogo ar balkono vazonuose augančios žolės, valyti (siurbti) šaligatvių, smulkinti medžių ar šakų liekanų. Be to, vejapjovės negalima naudoti kaip variklinio kultivatoriaus žemės nelygumams, pvz., kurmių išraustiems kauburėliams, lyginti.

Saugumo sumetimais prietaiso negalima naudoti kaip kitų darbo įrankių ir įrankių komplektų varomojo įrenginio, nebent tai aiškiai leidžia gamintojas.

Irenginj naudoti tik pagal paskirtj. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtj. Už bet kokj pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas.

Atkreipkite démesi į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

4. Techniniai duomenys

Vardinė įtampa: ......220-240 V \~ 50 Hz

Galingumas: 1200W

Variklio apsukų skaičius: ......3 300 min.¹

Pjovimo plotis: 33 cm

Pjovimo aukščio

reguliavimas: 20–60 mm; 5 pakopų

Žolės surinkimo krepšio tūris:.... 30 litrai

Garso slègio lygis L: 82,5 dB(A)

Nestabilumas K_pA : 3 dB(A)

Išmatuotas triukšmo

galingumo lygis L_wA : 92,17 dB (A)

Nestabilumas K_wA : 3 dB (A)

Garantuotas triukšmo

galingumo lygis L_WA : 96 dB(A)

Vibracija prie rankenos a_w : ≤ 2,5m / s^2

Nestabilumas K: 1,5 m/s ^®

Apsaugos klasė:....II / ☐

Svoris:....11,5 kg

Pavojus!

Triukšmas ir vibracija

Triukšmo ir vibracijos vertės atitinka EN ISO

3744:1995, EN ISO 11201:1995 ir EN ISO

20643:2005 standartus.

Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

• Naudokite tik nepriekaištingos būklės prietaisus.
• Reguliariai techniškai prižiūrėkite ir valykite prietaisa.
• Savo darbo pobūdį pritaikykite prie prietaiso.
  • Neperkraukiteprietaiso.
  • Jei reikia, leiskite prietaisui atvěsti.
• Išjunkiteprietaisą, kai jis nebenaudojamas.
  • Mūvėkite pirštines.

Atsargiai!

Kiti pavojai

Net naudojant šj elektros įrankį pagal visus reikalavimus, gali kilti kitų pavojų. Galimi pavojai, susiję su elektros įrankio konstrukcija ir specifi kacija, yra šie:

1. kvėpavimo takų dirginimas, jei naudojamas tinkamas respiratorius nuo dulkių;
2. klausos pakitimai, jei nenešiojamos tinkamos ausinės;

LT

Ispėjimas!

ljungus ši prietaisą, susidaro elektromagnetinis laukas. Tam tikromis aplinkybémis šis laukas gali turėti įtakos aktyviesiems arba pasyviesiems medicininiams implantams. Norėdami sumažinti didelių arba mirtinų sužalojimų pavojų, medicini-nius implantus turintiems asmenims patariame, prieš pradedant naudoti prietaisą, pasikonsultuoti su gydytoju ir implanto gamintoju.

5. Prieš naudojimą

Prieš prijungdami įsitikinkite, kad duomenys ant prietaiso duomenų lentelės sutampa su tinklo duomenimis.

Ispėjimas!

Prieš nustatydami prietaisą, visada ištraukite kištuką.

Vejapjovė pristatoma nesumontuota. Prieš naudojant vejapjovę, reikia sumontuoti stūmimo rankeną ir surinkimo krepšį. Vadovaukitės naudojimo instrukcija ir sekite paveikslėlius, kad palengvintumėte darbą.

Stū1mimo rankenos montavimas (3a–3d pav.) Paimkite vieną apatinę stūmimo rankeną (2 pav. / 2 poz.) ir pritvirtinkite ją su poverzle (2 pav. / 21 poz.) kaip parodyta 3a pav. Lygiai tą patį padary-kite ir kitoje pusėje.

Montuodami viršutinę rankeną galite pasirinkti tvirtinimo kiaurymę (3b pav.), nuo to priklausys rankenos aukštis. Pritvirtinkite viršutinę rankeną kiaurymėje „L“ (žemesné padėtis) arba „H“ (aukštesnė padėtis). Viršutinę stūmimo rankeną sujunkite su apatīne, kaip parodyta 3c pav. Po to kabelio laikikliais (2 pav. / 13 poz.) pritvirtinkite prie rankenos variklio laidą (3d / A poz.).

Surinkimo krepšio montavimas (4a–4d pav.) Sudėkite kartu apatinę ir viršutinę surinkimo krepšio korpuso dalis (4a pav. / 14, 15 poz.). Isitikinkite, kad aplinkui teisingai užsifiksuotų visos plastikinės noselės. Po to įspauskite surinkimo krepšio rankeną (4 b pav. / 16 poz.) į jame esančias kiaurymes. Patikrinkite, ar rankena tvirt ir teisingai įsistatė.

Tada jdėklą (2 pav. / 17 poz.) įspauskite i surinkimo krepšį, kaip parodyta 4c pav. Norint jkabinti surinkimo krepšį, variklis turi būti išjungtas, o pjovimo peilis turi nesisukti. Surinkimo krepšys prie vejapjoves prikabinamas už abiejų kablių (4d pav.). Tuo tikslu viena ranka pakelkite išmetimo

dangtį (4d pav. / 4 poz.) ir kita ranka prikabinkite surinkimo krepšį. Išmetimo dangtį prie surinkimo krepšio pritraukia spyruoklė.

Surinkimo jrenginio pripildymo indikatorius Surinkimo jrenginyje yra pripildymo indikatorius (2 pav. 18 punktas). Indikatorių atidaro oro srovė, kurią darbo metu generuoja vejapjovė. Jeigu pjovimo metu vožtuvas užsidaro, vadinasi, surinkimo krepšys yra pilnas ir jj reikia ištuštinti. Norint, kad pripildymo indikatorius nepriekaištingai veiktų, reikia visada išvalyti angas po vožtuvu, jos turi būti laidžios orui.

Pjovimo aukščio nustatymas Dėmesio!

Pjovimo aukštį reguliuokite tik išjungę prietaisą ir ištraukę tinklo kabelį.

Prieš pradėdami pjauti, patikrinkite, ar pjovimo įrankis nėra bukas ir ar nesugadintos jo tvirtinimo priemonės. Pakeiskite atbukusius ir (arba) sugadintus pjovimo įrankius, kad įrankiai neišsiderintų. Juos tikrindami, išjunkite variklį ir ištraukite apsauginį kištuką.

Pjovimo aukštis turi būti nustatomas tokia eilės seka (žr. 5 pav.):

1. Svirtj (6) stumkite nuo savęs.
   2 Svirti (6) nustatykite pageidaujamame pjovimo aukštyje.
2. Atleiskite svirtj (6) ir patikrinkite, ar ji patikimai užfi ksuota.

Pjovimo aukštis

20–60 mm pjovimo aukštis nustatomas 5 etapais ir jį galima pamatyti skalėje (5/B pav.).

ljungimas i tinklą

Vejapjovė gali būti jungta į bet kurį apšvietimo šakutės lizdą (su 220-240 voltų kintamaja srove). Tačiau leistinas tik vienas „Schuko“ šakutės lizdas, prie kurio saugiklio turi būti apsauginis 16 A linijos jungiklis. Be to, turi būti prijungtas apsauginis daug. 30 mA srovės nutekėjimo jungiklis (RCD)!

LT

Prietaiso prijungimo laidas

Naudokite tik nepažeistus prietaiso prijungimo laidus. Prietaiso prijungimo laidas negali būti bet kokio ilgio (daug. 50 m), antraip sumažės elektros variklio galia. Prietaiso prijungimo laido skerspjūvis turi būti 3 x 1,5 mm. Labai dažnai sugadinama prijungimo laidų izoliacija.

Galimos priežastys:

• Prapjovimai pervažiuojant laidą.
- Suspaudimai, kai prietaiso prijungimo laidas tiesiamas po durimis ir langais.
• Jtrūkimai pasenus izoliacijai.
- Sulenkimaidėl netinkamo prietaiso prijungimo laido pritvirtinimo arba nutiesimo.

Prietaiso prijungimo laidai turi būti bent jau H05RN-F tipo ir 3 gyslų. Ant prietaiso prijungimo laido yra užrašytas tipo pavadinimas. Pirkite tik paženklintus prietaiso prijungimo laidus! Prietaiso kabelių kištukai ir lizdai turi būti guminiai ir atsparus drėgmei. Prijungimo laidai negali būti bet kokio ilgio. Ilgesni prietaiso prijungimo laidai turi būti didesnio skerspjūvio. Reikia nuolat tikrinti, ar prietaiso prijungimo laidai ir sujungimo laidai nepažeisti. Pasirūpinkite, kad tuo metu, kai tikrinate, laidai būtų atjungti. Prietaiso prijungimo laidą visiškai išvyniokite. Taip pat patikrinkite, ar nesulankstyti prietaiso prijungimo laidų įvadai prie kištukų ir sujungimo dėžučių.

6. Valdymas

Prieš ijungdami, įsitikinkite, kad prietaiso duomenų lentelės informacija sutampa su tinklo duomenimis. Sujunkite tinklo kištuką (1 pav. / 9 poz.) su ilginamuoju laidu. Ilginamasis laidas turi būti su apsauga nuo išsitraukimo, kaip parodyta 6 pav.

Dèmesio!

Tam, kad būtų išvengta nepageidaujamo ijungimo, vejapjovė yra sukonstruota su jungimo blokuote (6 pav. 11 punktas), kurią reikia nuspausti, kad būtų galima nuspausti jungimo lanką (6 pav. 12 punktas). Jeigu jungimo mygtukai atleidžiami, vejapjovė išsijungia. Atlikite šį veiksmą kelis kartus, kad įsitikintumėte, jog Jūsų prietaisas teisingai veikia. Prieš remontuodami prietaisą arba atlikdami jo techninę priežiūrą, privalote įsitikinti, kad peilis nesisuka ir prietaisas yra atjungtas nuo tinklo.

Dèmesio! Jokiu būdu neatidarykite išmetimo dangčio, kol tuštinamas žolės surinkimo jrenginys ir variklis dar veikia. Veikiantis peilis gali sužaloti.

Visada tvirtai pritvirtinkite išmetimo dangtį ir žolės surinkimo krepšį. Prieš jį išimdami, išjunkite variklj.

Laikykitės saugaus atstumo, kurį sudaro stūmimo rankenos tarpas tarp peilio korpuso ir naudo-tojo. Pjaudami ir keisdami važiavimo kryptį ties krūmais ir šlaitais būkite itin atsargūs. Stabiliai stovėkite. Avėkite avalynę neslystančiu, gerai kimbančiu padu ir mūvėkite ilgas kelnes.

Visada pjaukite skersai šlaito. Dėl saugumo negalima pjauti 15 laipsnio nuolydžio šlaitų.

Būkite itin atsargūs pjaudami atbuline eiga ir traukdami vejapjovę. Pavojus paslysti!

Teisingo pjovimo nurodymai

Pjauti rekomenduojama pagal persidengiantį metodą.

Pjaukite tik aštriais, nepriekaištingos būklės peiliais, kad žolės stiebai neišsišakotų, o žolė nepagelstų.

Norėdami išgauti švarų nupjautos žolės vaizdą, vejapjovę stumkite kuo tiesesne trajektorija. Tai darant pjovimo takeliai turėtų keliais centimetrais persidengti, kad neliktų juostų.

Pjovimo dažnumas iš esmės priklauso nuo vejos augimo greičio. Pagrindinio augimo laikotarpiu (nuo gegužės mėn. iki birželio mėn.) – du kartus per savaitę, kitu atveju – kartą per savaitę. Pjovimo aukštis turi būti 4–6 cm, o iki kito pjovimo veja turėtų būti 4–5 cm. Jeigu veja užaugo šiek tiek aukštesnė, neturėtumėte daryti klaidos ją tuoj pat nupjaudami iki įprasto aukščio. Tai kenkia vejai. Tuomet niekada nepjaukite daugiau nei pusė žolės aukščio.

Žiūrėkite, kad vejapjovės korpuso apatinė pusė būtų švari, ir būtinai nuo jos nuvalykite žolės sankaupas. Sankaupos apsunkina paleidimą, blogina pjovimo kokybę ir sunkina žolės šalinimą.

Ties šlaitais pjovimo takelius formuokite skersai šlaito. Kad vejapjovė nenuslystų, pasukite ją skersai i viršų.

Pjovimo aukštį pasirinkite pagal žolės dydį. Pe-reikite kelis kartus, kad vienu metu būtų nupjauta daugiausia 4 cm žolės.

LT

Prieš tikrindami peilj būtinai išjunkite variklj. Nepamirškite, kad peilis išjungus variklj dar kurj laiką sukasi. Niekada nebandykite sustabdyti peilio. Reguliariai tikrinkite, ar peilis yra tinkamai pritvirtintas, geros būklės ir gerai pagaląstas. Priešingu atveju jį pagaląskite arba pakeiskite. Jeigu besisukdamas peilis atsitrenkia į kokį nors daiktą, išjunkite vejapjovę ir palaukite, kol peilis sustos. Tada patikrinkite peilio ir jo laikiklio būklę. Jei jie pažeisti, juos reikia pakeisti. Prietaiso prijungimo laidą, susuktą į kilpą, laikykite ant žemės prieš naudojamą kištukinį lizdą. Pjaukite atokiau nuo kištukinio lizdo ir laido bei įsitikinkite, kad prietaiso laidas visada guli nupjautoje vejoje, kad ant jo neužvažiuotumėte vejapjove.

Kai pjaunant ant žemės ima likti nesurinktų žolės likučių, reikia ištuštinti surinkimo krepšį. Dėmesio! Prieš išimdami surinkimo krepšį, išjunkite variklį ir palaukite, kol pjovimo įrankis sustos.

Norėdami išimti surinkimo krepši, viena ranka pakelkite išmetimo dangtį, o kita ištraukite krepši už rankenos. Pagal saugumo taisykles išmetimo dangtis išimant surinkimo krepši užsidaro ir uždaro galinę išmetimo angą. Jeigu angoje lieka žolės likučių, vejapjovę patraukite apie 1 m atgal, kad būtų lengviau paleisti variklį.

Nebandykite nupjautų likučių nuo vejapjovės korpuso ir darbo įrankio šalinti rankomis ar kojomis. Tai darykite atitinkamomis pagalbinėmis priemonėmis, pvz., šepečiu arba šluota.

Siekiant užtikrinti gerą żolės surinkimą, po naudojimo reikia išvalyti surinkimo krepšį ir labai gerai iš vidaus išvalyti tinklelj.

Surinkimo krepši tvirtinkite tik išjunge variklj ir sustojus pjovimo įrankiui.

Viena ranka pakelkite išmetimo dangtį, o kita laikykite už surinkimo krepšio rankenų ir jį pritvirtinkite.

7. Tinklo kabelio pakeitimas

Pavojus!

Jei pažeidžiamas šio prietaiso tinklo kabelis, kad būtų išvengta grėsmės, jį pakeisti turi gamintojas arba jo klientų aptarnavimo servisas, arba kitas kvalifi kuotas asmuo.

8. Valymas, techninė priežiūra ir atsarginių dalių užsakymas

Pavojus!

Prieš pradėdami bet kokius valymo darbus iš tinklo ištraukite kištuką.

8.1 Valymas

• Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuvalykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.
• Prietaisą nuvalykite švaria šluoste arba nupūskite suslęgtu oro, žemo slėgio režimu. Draudžiama vejapjovę plauti tekančiu vandenu, ypač veikiant aukštam slėgiui.
• Rekomenduojameprietaisą iš karto išvalyti po kiekvieno panaudojimo.
• Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad į prietaiso vidų nepatektų vandens. Vandeniu i patekus į elektros prietaisą padidėja elektros smūgio rizika.
• Jei jmanoma, išvalykite prietaisą šepečiais arba skudurėliais.

8.2 Anglies šepetėliai

Pastebėjus per didelį kibirkščiavimą, anglies šepetėlius turi patikrinti elektrikas.

Pavojus! Anglies šepetėlius keisti gali tik elektrikas.

8.3 Techninė priežiūra

• Susidėvėjusius arba pažeistus peilius, peilių laikiklius ir varžtus turi pakeisti kvalifikuotas specialistas, kad būtų išlaikytas teisingas balansas.
• Draudžiama vejapjovę plauti tekančiu vandeniu, ypač veikiant aukštam slėgiui. Pasirūpinkite, kad visi tvirtinimo elementai (varžtai, veržlės ir kt.) visada būtų tvirtai prisuktį, kad su vejapjove galėtumėte saugiai

LT

dirbti.

• Dažniau patikrinkite žolės surinkimo įrenginį, ar jis nėra nudilęs.
• Pakeiskite susidėvėjusias ar pažeistas dalis.
  • Laikykite savo vejapjovę sausoje patalpoje.
• Kad prietaisas ilgai tarnautų, visos varžtų dalys, ratai ir ašys turėtų būti valomi ir tepami.
• Reguliari vejapjovės priežiūra garantuos ne tik jos ilgaamžiškumą ir našumą, tačiau taip pat įtakos kruopštų ir paprastą Jūsu vejos nupjovimą. Jei įmanoma, išvalykite prietaisą šepečiais arba skudurėliais. Purvui pašalinti nenaudokite jokių tirpiklių.
  Labiausiai besidėvinti dalis yra pjovimo veleno peilis. Reguliariai patikrinkite pjovimo veleno peilio būkle, o taip pat jo pritvirtinimą. Jeigu peilis nusidėvėjęs, jį reikia nedelsiant pakeisti arba pagaląsti. Jeigu vejapjovė imtų nejprastai vibruoti, tai reiškia, kad peilis yra neteisingai subalansuotas arba dėl smūgių jis deformavosi. Tokiu atveju jį reikia remontuoti arba pakeisti.
• Prietaiso viduje nėra dalių, kurioms būtina techninė priežiūra.

8.4 Peilio keitimas

Saugumo sumetimais rekomenduojame dėl peilio keitimo kreiptis i įgaliotaji specialista. Dėmesio! Mūvėkite darbines pirštines! Naudokite tik originalų peilį, nes priešingu atveju, atsižvelgiant i aplinkybes, nebus užtikrinamas tinkamas veikimas ir saugumas.

Norėdami pakeisti peilį, atlikite tokius veiksmus:

1. Atsukite tvirtinimo varžta (žr. 7a pav.).
2. Nuimkite peilj ir pakeiskite jj nauju.
3. Montuodami naują peilį, atsižvelkite i jo montavimo kryptį. Peilio mentės turi būti nukreiptos į variklio ertmę (žr. 7a pav.). Laikantiejė elementai turi sutapti su peilyje išmuštomis kiaurymėmis (žr. 7b pav.).
4. Paskui universaliu raktu priveržkite tvirtinimo varžta. Sukimo momentas turėtų būti apie 25 Nm.

Sezono pabaigoje atlikite bendrają vejapjovės patikrą ir pašalinkite visus susikaupusius likučius. Prieš kiekvieną sezoną būtinai patikrinkite peilio būkle. Dėl remonto kreipkitės i mūsų klientų aptarnavimo tarnybas. Naudokite tik originalias atsargines detales.

8.5 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

• Prietaisotipą
• Prietaiso artikulo numerj
• Prietaisotapatybės numerį
• Reikiamos dalies atsarginės dalies numerį.

Dabartines kainas ir naujausią informaciją rasite tinklalapyje www.isc-gmbh.info

Atsarginis peilis, prekės Nr.: 34.054.60

9. Utilizavimas ir antrinis panaudojimas

Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prietaisas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negalima išmesti kartu su buitinėmis atliekomis. Siekiant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komunaliniame ūkyje.

10. Sandėliavimas ir gabenimas

Laikymas

Prietaisą ir jo priedus laikykite tamsioje, sausoje, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 °C temperatūroje. Prietaisą laikyti originalioje pakuotėje.

Gabenimas

• Išjunkiteprietaisą ir, prieš gabendami, atjunkite nuo elektros tinklo.
• Jeigu yra, uždėkite apsauginius gabenimo įtaisus.
• Apsaugokite prietaisą nuo pažeidimų ir stiprios vibracijos, atsirandančios gabenant transporto priemonėje.
• Prietaisą apsaugokite nuo slydimo ir apvirtimo.

LT

11. Gedimų paieškos planas

Gedimas Galima priežastis Šalinimas
Nepasileidžiava-riklis	a)Sugedęs kondensatoriusb) Jungtyje nėra srovėsc) Sugedęs laidasd) Sugedęs jungiklio ir kištuko komplektase) Nutrūkusios jungtys prie variklio arba kondensatoriausf) Prietaisas pastatytas aukštoje žolėjeg) Užsikimšęs vejapjovės korpusas	a) Turi patikrinti klientų aptarnavimo techninės priežiūros skyriusb) Patikrinti laidą ir saugikljc) Patikrinti laidąd) Turi patikrinti klientų aptarnavimo techninės priežiūros skyriuse) Turi patikrinti klientų aptarnavimo techninės priežiūros skyriusf) Paleisti ant trumpos žolės arba ant jau nupjauto ploto; galbūt pakeisti pjovimo aukštįg) Išvalyti korpusą, kad peilis galėtų laisvai suktis
Mažėja variklio našumas	a) Per aukšta arba per drėgna žolėb) Užsikimšęs vejapjovės korpusasc) Labai susidėvėjęs peilis	a) Pakoreguokite pjovimo aukštįb) Išvalykite korpusąc) Pakeiskite peilį
Nešvarus pjovimas	a) Susidėvėjo peilisb) Neteisingas pjovimo aukštis	a) Pakeisti arba pagaląsti peilįb) Pakoreguoti pjovimo aukštį

Dèmesio! Variklis, siekiant jj apsaugoti, sukonstruotas su šiluminiu jungikliu, kuris, esant perkrovai, variklj išjungia ir vėl jjungia po trumpos aušinimo fazės!

LT

Tik ES šalims

Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis!

Remiantis ES elektros ir elektronikos atlieku direktyva 2012/19/EB ir jos perkélimu i nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai.

Perdirbimas - gražinimo alternatyva:

Elektros prietaiso savininkas jpareigotas negražinti pasirinkta prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms įmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių.

Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą.

Teisę atlikti techninius pakeitimus pasiliekame sau

LT

Aptarnavimo informacija

Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi aptarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų.

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Kategorija Pavyzdys
Besidėvinčios detalės*	V diržas, anglies šepetėliai
Naudojamos medžiagos / dalys* Peilis
Detalių trūkumas

* netiekiamos kartu su prietaisu!

Esant defektui arba trūkumui, prašome gedimo atveji registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti į bet koku i atveju pateikiamus klausimus:

• Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?
• Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?
- Nokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją.

LT

Garantinis dokumentas

Gerbiami pirkėjai,

mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliųtuosius prekybos atstovus, iš kurių įsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:

1. Sios garantinės sąlygos reguliuoja papildomas garantines paslaugas. Si garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami nemokamai.
2. Garantija suteikiama tik prietaiso defektams, kurie atsiranda dėl medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas. Ůsidėmėkite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudojamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.
3. Garantijos nesuteikiame:
   – Prietaiso gedimams, kurie atsiranda neatsižvelgus į montavimo instrukciją arba dėl neprofesionalios installacijos, neatsižvelgus į naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba į techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai.
   – Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap-kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės).
   – Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dévėjimusi.
4. Garantija galioja 60 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garantiniai reikalavimai turi būti pateikti per dvi savaites priše pasibaigiant garantiniam laikotarpiui. Pasi-baigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remonta arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.
5. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje www.isc-gmbh.info. Jeigu mūsų garantija apima prietaiso gedimą, nedelsiant Jums bus grąžintas suremon-tuotas arba naujas prietaisas.

Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dèmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis.
