GEME33 - çim biçme makinesi Gardol - Ücretsiz kullanım kılavuzu

Ürün tipi	Elektrikli çim biçme makinası
Marka ve model	Gardol GEME33
Çekilen güç	1200 W
Anma gerilimi	220-240 V ~ 50 Hz
Motor devir hızı	3000 dev/dak
Biçme genişliği	33 cm
Biçme yüksekliği ayarı	20-60 mm (5 kademe)
Toplama sepeti hacmi	30 litre
Ağırlık	11,5 kg
Ses basıncı seviyesi (LpA)	82,5 dB(A)
Garantili ses gücü seviyesi	96 dB(A)
Koldaki titreşim	≤ 2,5 m/s²
Koruma sınıfı	II (çift yalıtım)
Bıçak tipi	Döner bıçak
Yüksekliği ayarlanabilir kol	Evet (L ve H konumları)
Doluluk seviyesi göstergesi	Evet (sepet üzerinde kapak)
Çalıştırma kilidi	Evet (güvenlik)
Maksimum uzatma kablosu uzunluğu	50 m (kesit 3 x 1,5 mm²)
Aşırı yük koruması	Termik şalter
Uygun kullanım	Ev ve hobi bahçeleri (maks. 50 saat/yıl)
Temizlik	Nemli bez, akan su veya yüksek basınç yok
Garanti	60 ay

Sık sorulan sorular - GEME33 Gardol

Gardol GEME33 çim biçme makinasının kolu nasıl monte edilir?

Kol iki parça halinde monte edilir: önce alt kolu somunlar yardımıyla sabitleyin, ardından üst kolu yüksekliği seçerek (L delikleri alçak, H delikleri yüksek) takın. Motor kablosunu sabitlemek için kablo tutucuları kullanın. Kılavuzdaki şekil 3a ila 3d'yi izleyin.

Biçme yüksekliği nasıl ayarlanır?

Ayarlama, motor durdurulmuş ve fiş çekilmiş halde yapılır. Kolu dışarı doğru bastırın, istediğiniz yüksekliğe (20 ila 60 mm arası 5 kademe) getirin ve bırakın. Doğru kilitlendiğini kontrol edin. Derecelendirmeye bakın (şekil 5).

Kullanımdan sonra çim biçme makinası nasıl temizlenir?

Fişi çekin. Biraz sabunla nemli bir bez kullanın. Asla akan su veya yüksek basınçlı temizleyici kullanmayın. Gövdeyi, bıçakları ve toplama sepetini temizleyin. Çim biçme makinasının altındaki çim birikintilerini bir fırçayla temizleyin.

Bıçak ne zaman değiştirilmelidir?

Bıçak kör, hasarlı veya anormal titreşimler oluşuyorsa değiştirin. Sadece orijinal bıçak kullanın (ref. 34.054.60). Vida sıkma torku yaklaşık 25 Nm olmalıdır. Güvenlik için bir uzmana başvurun.

Motor çalışmıyor, ne yapmalıyım?

Önce prizi ve sigortayı kontrol edin. Kablonun durumunu kontrol edin. Çim biçme makinasının çok uzun çimde olmadığından veya gövdenin tıkanmadığından emin olun. Sorun devam ederse, kondansatörü veya anahtarı bir satış sonrası servise kontrol ettirin.

Biçme sırasında motor gücü düşüyor, neden?

Bu, çok uzun veya nemli çimden kaynaklanabilir: biçme yüksekliğini düzeltin. Tıkalı bir gövde de gücü azaltır: temizleyin. Çok aşınmış bir bıçak değiştirilmelidir.

Toplama sepeti nasıl doğru kullanılır?

Sepet, üst ve alt parçaları birleştirilerek, ardından kulp ve kapak takılarak monte edilir. Sadece motor durmuş ve bıçak hareketsizken takın. Doluluk göstergesi sepet dolduğunda kapanır: o zaman boşaltın.

Temel güvenlik talimatları nelerdir?

Kullanmadan önce kullanım kılavuzunu okuyun. Kapalı ayakkabı ve pantolon giyin. %15'ten daha dik yokuşlarda biçmeyin. Kabloyu bıçaktan uzak tutun. Temizlik veya onarım öncesinde fişi her zaman çekin. Çocuklar cihazı kullanmamalıdır.

Çim biçme makinası kışın nasıl saklanır?

Kuru, karanlık, dondan korunaklı bir yerde (5-30 °C) saklayın. İyice temizleyin. Sezon öncesinde bıçağın durumunu kontrol edin. Kabloyu çekin ve darbelere karşı koruyun.

Bu çim biçme makinası ile hangi tip uzatma kablosu kullanılmalıdır?

3 telli, kesiti 3 x 1,5 mm² olan, maksimum 50 m uzunluğunda HO5RN-F tipi bir uzatma kablosu kullanın. Priz, bir diferansiyel devre kesici (maks. 30 mA) ile korunmalıdır. Yalıtımı düzenli olarak kontrol edin.

KULLANIM KILAVUZU GEME33 Gardol

TR Orijinal Kullanma Talimatı Elektrikli Çim Biçme Makinesi

1. Güvenlik uyarları 199
2. Alet açıklaması ve sevkiyatın içeriği 199
3. Kullanım amacına uygun kullanım....200
4. Teknik özellikler 200
5. Çalıştırmadan önce....201
6. Kullanma 202
7. Elektrik kablosunun değiştirilmesi....203
8. Temizleme, Bakım ve Yedek Parça Siparişi....204
9. Bertaraf etme ve geri kazanım 205
10. Depolama ve transport 205
11. Ariza Arama Plani 206
    Servis Bilgileri....208
    Garanti Belgesi....209

TR

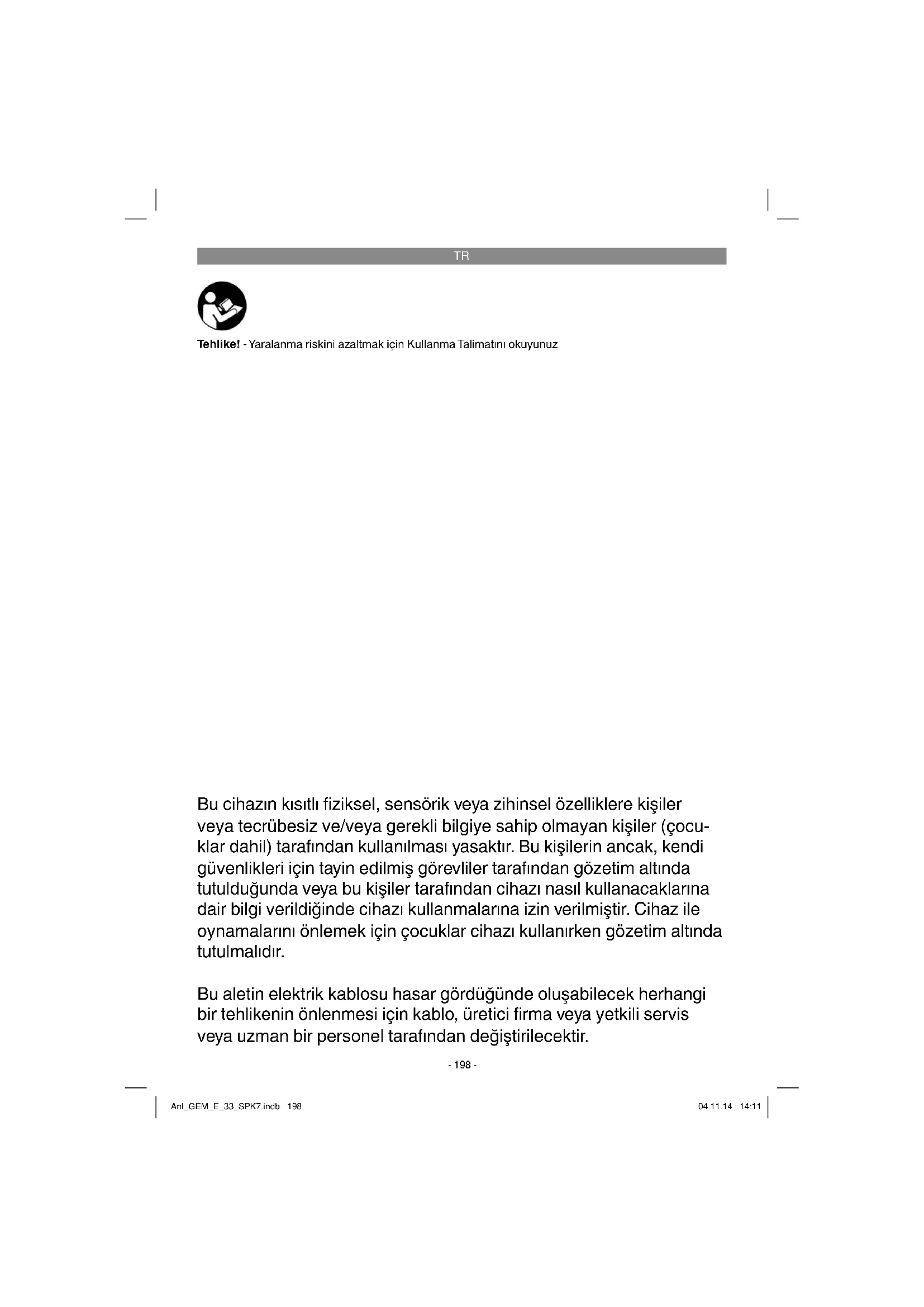

Tehlike! - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz

Bu cihazın kısıtlı fiziksel, sensörik veya zihinsel özellikleri kişiler veya tecrübesiz ve/veya gerekli bilgiye sahip olmayan kişiler (çocuklar dahil) tarafından kullanılması yasaktır. Bu kişilerin ancak, kendi güvenlikleri için tayin edilmiş görevliler tarafından gözetim altında tutulduğunda veya bu kişiler tarafından cihazı nasıl kullanacaklarına dair bilgi verildiğinde cihazı kullanmalarına izin verilmiştir. Cihaz ile oynamalarını önlemek için çocuklar cihazı kullanırken gözetim altında tutulmalıdır.

Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici firma veya yetkili servis veya uzman bir personel tarafından değiştirilecektir.

TR

Tehlike!

Yaralanmaları ve hasarları önlemek için aletlerin kullanımında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kullanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka kişilere verdiğimizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike!

Tüm güvenlik bilgileri ve talimatları okuyunuz. Güvenlik bilgileri ve talimatlarda belirtilen direktiflere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

Alet üzerindeki uyarı etiketinin açıklanması (bkz. Şekil 8)

1 = Aleti çalıştırmadan önce Kullanma Talimatını okuyun!
2 = Makineye belirli bir mesafede durun!
3 = Dikkat! – Keskin bıçaklar – Onarım çalışmalarından önce veya elektrik kablosu hasar gördüğünde fisi prizden çıkarın!
4 = Dikkat, elektrik kablosunu bıçaklardan uzak tutun!

2. Alet açıklaması ve sevkiyatın içeriği

2.1 Alet açıklaması (Şekil 1/2)

1. Üst dümen
2. Dümen tutma elemanı
3. Çim toplama torbası
4. Dışarı atma kapağı
5. Taşıma sapı
6. Kesim yüksekliği ayarı
7. Kablo çekme yükü azaltması
8. Hızlı sıkma fonksiyonlu üst dümen somunu
9. Fişli elektrik kablosu
10. Açık/Kapalı şalteri
11. Çalıştırma kilidi

12. Kumanda butonları

13. Kablo sabitleme mandallari

14. Çim toplama torbası, üst gövde parçası
15. Çim toplama torbası, alt gövde parçası
16. Çim toplama torbası sapı
17. Çim toplama torbası yerleştiricisi
18. Dolum seviye göstergesi
19. Rondelalar
20. Üst dümen sabitleme civataları
21. Alt dümen için 2 adet somun

2.2 Teslimat kapsamı ve ambalajı açma

Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fiş veya faturayı ibraz ederek servis merkezine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

• Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.
• Ambalaj malzemelerini ve ambalaj ve transport emniyetlerini sökün (bulunması halinde).
• Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.
• Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.
  Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın.

Tehlike!

Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Teslimat kapsamı

• Elektrikli çim biçme makinesi
• Çim toplama torbası
• Kablo sabitleme mandallari (3x)
• Orijinal kullanma talimatı
• Güvenlik uyarıları

TR

3. Kullanım amacına uygun kullanım

Çim biçme makinesi, ev ve hobi işlerinde özel kullanım için tasarlanmıştır.

Özel ev ve hobi bahçelerindeki kullanım olarak, çim biçme makinesi ile yılda genelde 50 saati aşmayan çalışmalar kastedilmiştir. Bu çalışmalar genellikle ev ve hobi bahçelerindeki ot ve çim alanlarının bakımında yapılan çalışmalar olup kamuya açık alanlar, parklar, spor kompleksleri, tarım ve orman işletmelerindeki kullanımları kapsamaz.

Dikkat! Yaralanma tehlikesi oluşturacağından çim biçme makinesi çalışlık, çit, yabancı otların veya sardırılmış şekildeki bitkilerin veya çatı katlarındaki çimlerin, balkon saksılarındanaki bitkilerin kesilmesinde veya yürüyüş yollarının temizlenmesi (aspirasyon) ve ağaç, çit ve dal artıklarının öğütülmesi işleminde kullanılması yasaktır. Çim biçme makinesi ayrıca, örneğin köstebek yuvalarının düzeltilmesi işlemi gibi arazi üzerindeki pürüzlerin giderilmesi işleminde motorlu çapa olarak da kullanılması yasaktır.

İş güvenliği sebeplerinden dolayı çim biçme makinesinin, üretici firma tarafından özellikle öngörülmediği ve izin verilmediği takdirde başka iş makinelerini ve aparatlarını tahrikleme için kullanılması da yasaktır.

Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/isletici sorumlu olup üretici fi rma sorumlu tutulamaz.

Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale-tin ticari, zanaatkarlar veya endüstriyel veya ben-zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

4. Teknik özellikler

Anma gerilim: 220-240 V \~ 50Hz
Güç sarfiyatı: 1200 W
Motor devri: 3300 dev/dak
Kesim genişliği: 33 cm
Kesim yüksekliği ayarı: ..... 20-60 mm; 5 kademeli
Çim toplama torbası kapasitesi: ......30 Litre
Ses basınç seviyesi L: 82,5 dB(A)
Sapma K_pA : 3 dB(A)
Ölçülen ses güç seviyesi L WA :......92,17 dB(A)
Sapma KWA : 3 dB(A)
Garanti edilen ses güç seviyesi L_WA : ...... 96 dB(A)
Gövde titreşimi a_w .. ≤ 2,5m / s^2
Sapma K: 1,5 m/s²
Koruma sınıfı:......II / ☐
Ağırlık: 11,5 kg

Tehlike!

Gürültü ve titreşim

Gürültü ve titreşim değerleri EN ISO 3744:1995,

EN ISO 11201:1995 ve EN ISO 20643:2005

standartlarına göre belirlenmiştir.

Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

• Sadece hasarlı ve arızalı olmayan aletler kullanın.
• Aletlerin düzenli olarak bakımını yapın ve temizleyin.
• Çalışma tarzınızı alete göre ayarlayın.
• Aletlerinize aşırı yüklenmeyin.
• Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.
  • Aleti kullanmadığınızda kapatın.
• İş eldiveni takın.

Dikkat!

Kalan riskler

Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modeli itibari ile aşağıda açıklanan tehlikeler meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer hasarlarının oluşması.
2. Uygun bir kulaklık takılmadığında işitme hasarlarının oluşması.

TR

ikaz!

Bu makine işletim esnasında elektromanyetik alan oluşturur. Bu alan bazı durumlarda aktif veya pasif medikal implantları etkileyebilir. Ciddi tehlikeleri veya hayati derecedeki yaralanmaları azaltmak için, vücudunda medikal implant bulunan kişilerin bu makineyi kullanmadan önce doktoruna ve üretici firmaya başvurmalarını tavsiye ederiz.

5. Çalıştırmadan önce

Makineyi elektrik şebekesine bağlamadan önce makinenin tip etiketi üzerinde belirtilen değerlerin elektrik şebekesi değerleri ile aynı olup olmadığını kontrol edin.

ikaz!

Makine üzerinde ayar işlemi yapmadan önce daima fişi prizden çıkarın.

Çim biçme makinesi demonte edilmiş şekilde sevk edilir. Çim biçme makinesini kullanmadan önce komple dümen takımı ve toplama torbası monte edilecektir. Montaj işleminde kullanma talimatında açıklanan çalışmaları sırasıyla takip edin ve montajı kolay şekilde gerçekleştirilebilmeniz için açıklamaların yanındaki şekillere bakınız.

Dümen Takımının Montajı (Şekil 3a - 3d)

Bir dümen tutma elemanını (Şekil 2/Poz.2) alın ve Şekil 3a'da gösterildiği gibi somun (Şekil 2/Poz.21) ile takın. Diğer tarafta da aynı işlemi yapın. Üst dümen montajında sabitleme deligiğini (Şekil 3b) seçerek dümen yüksekliğini ayarlayabilirsiniz. Üst dümen, istendiğinde düşük yükseklik pozisyonu için L deligi veya yüksek pozisyon için H deligi kullanılarak ayarlanabilir. Bu işlem için üst dümeni alt dümene Şekil 3c'de gösterildiği gibi civata ile bağlayın. Sonra kablo tutma elemanları (Şekil 2/Poz.13) ile motor kablosunu dümene sabitleyin (Şekil 3d/Poz.A).

Çim Toplama Torbasının Montajı (Şekil 4a - 4d)

Çim toplama torbasının üst ve alt gövde parçalarını (Şekil 4a/Poz. 14,15) birleştirin. Bu çalışmada bütün plastik tırnakların doğru şekilde yerine geçmiş olduğunu kontrol edin. Sonra çim toplama torbası sapını (Şekil 4b/Poz. 16) çim toplama torbasının deliklerine takın. Sapın sağlam ve doğru şekilde oturup oturmadiğini kontrol edin. Sonra çim toplama torbası yerleştiricisini (Şekil 2/Poz. 17) Şekil 4c'de gösterildiği gibi çim toplama

torbasına takın. Çim toplama torbasını takarken motor durdurulacaktır ve biçak dönmemelidir. Çim toplama torbaşıcim biçme makinesinin her iki kancasına (Şekil 4d) asılacaktır. Bunun için dışarı atma kapağını (Şekil 4d/Poz. 4) bir elinizle kaldırın ve diğer eliniz ile toplama torbasını takın. Dışarı atma kapağı çim toplama torbasına doğru bir yay ile çekili tutulur.

Çim Toplama Tertibatı Dolum Seviyesi

Çim toplam tertibatında dolum seviye göstergesi (Şekil 2/Poz. 18) bulunur. Bu gösterge kapağı, çim biçme makinesinin çalışma esnasında oluşan hava akımı ile açık tutulur. Çim biçme işleminde kapak düştüğünde toplama tertibatı dolmuştur ve boşaltılması gerekir. Dolum seviye göstergesinin normal şekilde çalışabilmesi için kapak altındaki delikler daima temiz ve geçirgen olmalıdır.

Kesim Yüksekliğinin Ayarlanması Dikkat!

Kesim yüksekliğinin ayarlanması sadece motor dururken ve fiş prizden çıkarılmış durumdayken yapılacaktır.

Çim biçme işlemine başlamadan önce bıçakların keskin ve/veya hasarlı ve bağlantı elemanlarının hasarlı olup olmadığını kontrol edin. Keskin olmayan ve/veya hasarlı bıçakları balans bozukluğuna yol açmaması için değiştirin. Bu kontrol işlemleri esnasında motoru durdurun ve fışı prizden çıkarın.

Kesim yüksekliği ayarı aşağıda açıklandığı şekilde yapılmalıdır (Şekil 5):

1. Kolu (6) dışarı doğru bastırın.
   2 Kolu (6) istenilen kesim yüksekliğine ayarlayın.
2. Kolu (6) bırakın ve doğru şekilde sabitlendiğini kontrol edin.

Kesim yüksekliğinin okunması

Kesim yüksekliği 20-60 mm aralığında 4 kademeli olarak ayarlanabilir ve ayarlanan değer skalada (Şekil 5/B) okunabilir.

Elektrik bağlantısı

Çim biçme makinesi 220-240 Volt alternatif akımlı her prize bağlanabilir. Fakat kullanılacak priz, 16 A sigorta ile korunmuş olmalıdır. Ayrıca priz max. 30 mA hata akım koruma şalteri (RCD) ile donatılmış olacaktır

TR

Elektrik kablosu

Daima hasarlı olmayan elektrik kablosu kullanın. Makinenin çalıştırılması için gerekli olan elektrikli kablo fazla uzun olmamalıdır (max. 50m). Kullanılacak elektrik kablosu aşırı uzun olduğunda elektrik motorunun gücü azalacaktır. Kullanılacak elektrik kablosunun kesiti 3 x 1,5mm olmalıdır. Çim biçme makinesinin elektrik kablolarında genellikle izolasyon hasarları oluşur.

Oluşan bu hasarların sebebi şunlardır:

• Kablonun üzerinden geçilmesi nedeniyle kabloda kesik yerleri oluşur.
• Kablokapı ve pencerelerin altından geçirildiğinde sıkışır ve ezilme yerleri oluşur.
• İzolasyonun eskimesi nedeniyle çatlaklar oluşur.
• Elektrik kablosu yönetmeliklere uygun şekilde bağlanmadığından veya korunmadığından bükülme yerleri oluşur.

Kullanılacak elektrik kablosu en az H05RN-F tipi ve 3 telli olmalıdır. Elektrik kablosunun üzerinde tip işaretinin bulunması zorunludur. Sadece üzerinde tip işareti bulunan elektrik kablolarını satın alınız! Elektrik kablosunun fiş ve kuplaj kutuları lastik malzemeden olmalı ve suya karşı korunmuş olmalıdır. Elektrik kablosu çok uzun olmamalıdır. Aşırı uzun elektrik kabloları daha geniş kablo kesitine sahip olmalıdır. Elektrik kablosu ve bağlantı elemanlarının hasarlı olup olmadığı düzenli olarak kontrol edilmelidir. Makinenin kontrol işlemi esnasında gerilim beslemesinin kapalı olmasına dikkat edin. Makineyi çalıştırmadan önce makaraya sarılmış olan elektrik kablosunu tamamen makaradan boşaltın. Elektrik kablosu, fiş ve kuplaj kutularında hasar, bükülme ve ezilme olup olmadığını kontrol ediniz.

6. Kullanma

Çim biçme makinesinin fi şini prize takmadan önce tip etiketin gösterilen değerlerin elektrik şebekesi değerleri ile aynı olup olmadipını kontrol edin. Fişi (Şekil 1/Poz. 9) uzatma kablosuna takın. Uzatma kablosu Şekil 6'de gösterildiği gibi kablo çekme yükü azaltması ile emniyet altına alınacaktır.

Dikkat!

Makinenin istenmeden çalıştırılmasını engellemek için çim biçme makinesi çalıştırma blokajı (Şekil 6/Poz. 11) ile donatılmıştır. Kumanda

butonuna (Şekil 6/Poz. 12) basılmadan önce bu çalıştırma blokaj düğmesine basilacaktır. Düğme bırakıldığında çim biçme makinesi kapatılır. Makineyi kolayca kullanabilmeyi öğrenmek ve makinenin doğru şekilde çalışmasını sağlamak için bu işlemi birkaç kez tekrarlayın. Makine üzerinde onarım ve bakım çalışması yapmadan önce bıçağın dönmemesi ve elektrik bağlantısının kesilmesi gerekmektedir.

Dikkat! Çim toplama torbası boşaltılırken ve motor daha çalışırken atık dışarı atma kapağını kesinlikle açmayınız. Dönmekte olan biçak yaralanmalara sebep olabilir.

Dışarı atma kapağı ve çim toplama torbasını daima itinalı şekilde sabitleyin. Sökmeden önce daima motoru kapatın.

Bıçak gövdesi ile kullanıcı arasındaki emniyet mesafesi daima yerine getirilecektir. Bu mesafe dümen gövdesi ile belirlenmiştir. Çim biçme işlemi esnasında, eğimli arazilerde ve çalışlık bölümlerde makinenin yönünü değiştirken çok dikkatli olunuz. Sağlam durmaya dikkat ediniz, kaymayan ve zemini kavrayan taban özelliğine sahip ayakkabı ve uzun pantolon giyin.

Eğimli arazide çim biçme işlemi yaparken daima eğime paralel yani eğimin enine doğru kesim yapın. İş güvenliği sebeplerinden dolayı eğimi 15 dereceden fazla olan arazilerde çim biçme işleminin çim biçme makinesi ile yapılması yasaktır.

Çim biçme makinesini geri yöne hareket ettirirken ve kendinize doğru çekerken çok dikkatli olun. Ayağınız dolanarak düşme tehlikesi vardır!

Doğru Çim Biçme Kuralları

Çim biçerken, kesilmemiş yer kalmaması için üst üste kesim yapılması tavsiye edilir. Makinenin bileçakları daima keskin durumda tutulacaktır, aksi takdirde körelmiş bileçaklar ile yapılan bileçme işlemi sonucunda çimler tam kesilemeyecek ve sararacaktır. Kesilen alanın temiz bir görünüm sergilemesi için çim bileçme makinesini mümkün olduğunca düz yönde hareket ettirin. Burada kesim hattı bir sonraki kesim hattı ile birkaç santimetre üst üste gelmelidir. Böylece kesilmemiş şeritlerin kalması önlenir.

TR

Çimlerin hangi sıklıkta kesileceği çim büyüme hızına bağlıdır. Çimler ana büyüme mevsiminde (Mayıs-Haziran) haftada iki kez ve bu ayların dışında haftada bir kez biçilecektir. Kesim yüksekliği 4 - 6cm arasında olmalıdır ve bir sonra- ki kesime kadar çimler yaklaşık 4 - 5cm büyümelidir. Çim eğer çok fazla uzadığında çimi hemen keserek normal uzunluğuna getirmeniz hatalı olur. Bu çime zarar verir. Kesinlikle çimin toplam uzunluğunun yarısından fazlasını kesmeyiniz. Çim biçme makinesi gövdesinin alt tarafını temiz tutun ve çim artıklarını mutlaka temizleyin. Çim artıkları calıstırma işlemini zorlaştırır, kesme kalitesini ve kesilen çimin dışarı atılmasını etkiler.

Eğimli arazilerde kesme yönü eğimin enine doğru olmalıdır. Çim biçme makinesinin kaymasını maki- neyi yukarı doğru pozisyonlayarak engelleyin.

Kesim yüksekliğini çimin gerçek uzunluğuna göre seçin. Gerektiğinde birden fazla kesim yapın ve her defasında azami 4 cm uzunlukta kesin.

Biçak üzerinde herhangi bir kontrol işlemi yapmadan önce motoru durdurun. Motor durdurulduktan sonra bıçağın birkaç saniye daha dönmeye devam edeceğine dikkat edin. Kesinlikle bıçağı elden durdurmayı denemeyin.

Bıçağın doğru şekilde bağlı, iyi durumda ve iyi şekilde bilenip bilenmediğini düzenli olarak kontrol edin. Bıçak köreldiğinde biçaglı bileyin veya yenisi ile değiştirin.

Dönmekte olan biçak herhangi bir cisime çarptığında çim biçme makinesini durdurun ve bıçağın tamamen durmasını bekleyin. Biçak tamamen durduktan sonra biçak ve biçak tutma elemanının durumunu kontrol edin. Bu elemanların hasar görmesi durumunda değiştirilecektir.

Kullanacağını elektrik kablosunu prizin önüne halka şeklinde koyun. Çim biçme işlemini yaparken prizden uzaklaşarak hareket edin ve elektrik kablosunun, makine ile üzerinden geçmeyi engellemek için daima kesilmiş olan çimin üzerinde bulunmasına dikkat edin.

Çim biçilen alan üzerinde çim artıkları kalmaya başladığıda çim toplama torbası dolmuş demektir ve boşaltılması gerekir. Dikkat! Toplama torbasını sökmeden önce motoru durdurun ve bıçağın durmasını bekleyin.

Çim toplama torbasını sökerken bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak çıkarın.

İş güvenliği sebeplerinden dolayı torba yerinden çıkarılırken atık dışarı atma kapağı kapanır ve dışarı atma deliğini kapatır. Delikte birkaç çim artıkları kaldığında, motoru daha kolay çalıştırmak için çim biçme makinesini yaklaşık 1m geri çekin.

Bıçak bölümünde ve çalışma aleti içinde bulunan çim artıklarını kesinlikle eliniz veya ayağınız ile temizlemeyin, bunun için uygun yardımcı aletleri, örneğin fırça veya el süpürgesi kullanın.

Çim artıklarının iyi derecede toplanmasını sağlamak için, toplama torbası ve özellikle ağın içi kullanımdan sonra temizlenmelidir.

Çim toplama torbasını sadece motor kapalı ve biçak durmuş vaziyetteyken takın.

Bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak üst taraftan yerine takın.

7. Elektrik kablosunun değiştirilmesi

Tehlike!

Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici fi rma veya yetkili servis veya uzman bir personel tarafından değiştirilecektir.

TR

8. Temizleme, Bakım ve Yedek Parça Siparişi

Tehlike!

Temizlik çalışmalarından önce elektrik kablosunu prizden çıkarın.

8.1 Temizleme

• Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temizleyin.
• Makineyi temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temizleyin. Çim biçme makinesinin su altında, özellikle yüksek basınçlı temizleme aleti ile yıkanması yasaktır.
• Aletikullandıktan hemen sonra temizlemenizi tavsiye ederiz.
• Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malzemeler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi elektrik çarpma riskini yükseltir.
• Çim biçme makinesini mümkün olduğunca fırça veya bez ile temizleyin.

8.2 Kömür fırçalar

Aşırı kıvılcım oluştuğunda kömür fırçaların elektrikçi uzman personel tarafından kontrol edilmesini sağlayın.

Tehlike! Kömür fırçalar ancak elektrikçi uzman personel tarafından değiştirilmelidir.

8.3 Bakım

• Aşınmış veya hasarlı bıçak, bıçak taşıyıcısı ve saplamaları, balans ayarının bozulmaması için sadece set halinde ve uzman bir personel tarafından değiştirilecektir.
• Çim biçme makinesinin su altında, özellikle yüksek basınçlı temizleme aleti ile yıkanması yasaktır. Çim biçme makinesi ile güvenli şekilde çalışabilmeniz için bağlantı elemanlarının (civata, somun, vs.) tümünün daima sıkı şekilde bağlı olmasını sağlayın.
• Çim toplama torbasının aşınıp aşınmadığını sık olarak kontrol edin.
• Aşınmış veya hasar görmüş parçaları değiştirin.
• Çim biçme makinesini kuru bir yerde saklayınız.
• Makinenin uzun ömürlü olması için tüm ci-

vatalar, tekerlek ve dingiller temizlenecek ve yağlanacaktır.

• Çim biçme makinesinin düzenli olarak bakımdan geçirilmesi sadece kullanım ömrünü uzatmakla kalmayacak, aynı zamanda performans kaybını önleyecek çimlerin düzenli ve kolay şekilde biçilmesi sağlanacaktır. Çim biçme makinesini mümkün olduğunca fırça veya bez ile temizleyin. Oluşan kirlenmeyi temizlemek için solvent veya su kullanmayın.
• Aşınmaya en fazla maruz kalan parça biçaktır. Bıçağın ve bağlantı elemanının durumunu düzenli olarak kontrol edin. Bıçak aşındığında derhal değiştirilecek veya bilenecektir. Çim biçme makinesinde anormal titreşimler meydana geldiğinde bunun sebebi bicak balans ayarının bozulmuş olması veya Morning darbe nedeniyle deforme olmuş olma ihtimali bulunur. Bu durumda Morning değiştirilmesi gerekmektedir.
• Alet içinde bakımı yapılacak başk aparça yoktur.

8.4 Bıçak Değiştirme

İş güvenliği sebeplerinden dolayı bıçağın yetkili uzman bir personel tarafından değiştirilmesini tavsiye ederiz. Dikkat! İş eldiveni takın! Sadece orijinal bıçak kullanın, aksi takdirde bıçak fonksiyonu ve çalışma güvenliği garanti edilemez.

Bıçağın değiştirme işlemi aşağıda açıklandığı şekilde yapılacaktır:

1. Bağlantı civatasını açın (Şekil 7a).
2. Biçağı yerinden çıkarın ve yerine yenisini takın.
3. Yeni bıçağı yerleştirirken bıçağın montaj yönüne dikkat edin. Bıçağın kanatları motor bölümüne sarkmalıdır (bkz. Şekil 7a). Kule tipi yuvalar bıçak üzerindeki delikler ile örtüşmelidir (bkz. Şekil 7b).
4. Son olarak universal anahtar ile civatayı sıkın. Civatanın sıkma torku yaklaşık 25 Nm olmalıdır.

Sezon sonunda çim biçme makinesi üzerinde genel bir kontrol yapın ve makine üzerinde ve içinde birikmiş olan artıkların tümünü temizleyin. Her sezon başında mutlaka bıçağın durumunu kontrol edin.

Makinede arıza meydana geldiğinde ve onarım yapılması gerektiğiinde müşteri hizmetleri servisimize başvurunuz. Sadece orijinal yedek parça kullanınız.

TR

8.5 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilmelidir:

• Cihaztipi
• Cihazın ürün numarası
• Cihazın kod numarası
- İstenilen yedek parçanın yedek parça numarası

Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.

Yedek biçak Ürün Nr.:34.054.60

9. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir ambalaj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemelerden meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimlerden öğrenebilirsiniz.

10. Depolama ve transport

Depolama

Makineyi ve aksesuarlarını karanlık, kuru ve dona karşı korunaklı ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 °C ve 30 °C arasındadır. Makineyi orijinal ambalajı içinde saklayın.

Transport

• Makineyi kapatın ve taşımadan önce fişini prizden çıkarın.
• Bulunması halinde transport koruma tertibatlarını takın.
• Makineyi özellikle taşıma esnasında araç üzerinde oluşabilecek darbe ve güçlü titreşimlere karşı koruyun.
• Makineyi kaymaya ve devrilmeye karşı emniyet altına alın.

TR

11. Arıza Arama Planı

Arıza Olası Sebepleri Giderilmesi
Motor çalışmıyor	a) Kondenzatör arızalıb) Fişe cereyan gelmiyorc) Kablo arızalıd) Şalter Fiş kombinezonu arızalıe) Motor veya kondenzatördeki elektrik bağlantıları ayrıldıf) Makine yüksek boydaki çim içinde duruyorg) Biçak gövdesi tıkalı	a) Müşteri hizmetleri tarafından kontrol edilmesini sağlayınb) Kablo ve sigortayı kontrol edinc) Kabloyu kontrol edind) Müşteri hizmetleri tarafından kontrol edilmesini sağlayine) Müşteri hizmetleri tarafından kontrol edilmesini sağlayınf) Daha alçak boylu çim veya önce-den kesilmiş olan alan üzerinde çalıştırın; gerektiğinide kesim yüksekliğini değiştiring) Biçağın serbest dönmesini sağlamak için gövdeyi temizleyin
Motorunçalışma kapasitesi zayıfl ıyor	a) Çim çok uzun veya çok ıslakb) Biçak gövdesi tıkalıc) Biçak aşırı derecede körelmiştir	a) Kesimyüksekliğini düzeltinb) Gövdeyi temizleyinc) Biçağı değiştirin
Kesim düzensiz gerçekleşiyor	a) Biçak aşınmıştırb) Kesim yüksekliği yanlış ayarlanmıştır	a) Biçağı değiştirin veya bileyinb) Kesim yüksekliğini düzeltin

Dikkat! Motoru aşırı yüklemeye karşı korumak için motor termik şalter ile donatılmıştır. Bu şalter aşırı yüklenmede devre dışı kalır ve motorun kısa bir soğuma safhasından sonra tekrar devreye girer.

TR

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifı: Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmeliklere uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların antılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan aksesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH firmasının özel onayı alınmak şartıyla serbesttir.

Teknikdeğişiklikler olabilir

TR

Servis Bilgileri

Garanti Belgesinde belirtiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek
Aşınma parçaları*	Kayış, kömür fırçaları
Sarf malzemesi/Sarf parçaları*	Bıçak
Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

• Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?
• Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?
• Sizce aletin arızalı ana işlevi nedir (ana semptom)?
  Bu işlevi açıklayınız.

TR

Garanti belgesi

Sayın Müşterimiz,

ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu Garanti koşulları ek Garanti Hizmetlerini düzenler. Kanuni Garanti Hakarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsiz dir.
2. Garanti kapsamına sadece malzeme ve üretim hatasından kaynaklanan eksiklik ve ayıplar dahildir. Bu durumlarda garanti hizmetleri sadece arızanın onarımı veya aletin değiştirilmesi ile sınırlıdır. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.
3. Garanti kapsamına dahil olmayan durumlar:
4. Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yetersiz olmasından kaynaklanan hasarlar.
5. Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı maddenin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).
6. Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.
7. Garanti süresi 60 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.
8. Garanti hakkından faydalanmak için arızalı aleti www.isc-gmbh.info sayfasına bildirin. Aletin arızası garanti kapsamına dahil olduğunda size en kısa zamanda onarılmış veya yeni bir alet gönderilecektir.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz.

RU

Содержание
