GEME33 - Sekačka na trávu Gardol - Bezplatný návod k obsluze

Typ výrobku	Elektrická sekačka na trávu
Značka a model	Gardol GEME33
Příkon	1200 W
Jmenovité napětí	220-240 V ~ 50 Hz
Otáčky motoru	3000 tr/min
Šířka sečení	33 cm
Nastavení výšky sečení	20-60 mm (5 stupňů)
Objem sběrného koše	30 litrů
Hmotnost	11,5 kg
Hladina akustického tlaku (LpA)	82,5 dB(A)
Zaručená hladina akustického výkonu	96 dB(A)
Vibrace na rukojeti	≤ 2,5 m/s²
Třída ochrany	II (dvojitá izolace)
Typ nože	Otočný nůž
Výškově nastavitelná rukojeť	Ano (polohy L a H)
Ukazatel naplnění	Ano (klapka na koši)
Blokování startu	Ano (bezpečnostní)
Maximální délka prodlužovacího kabelu	50 m (průřez 3 x 1,5 mm²)
Ochrana proti přetížení	Tepelný spínač
Určení použití	Domácí a rekreační zahrady (max 50 h/rok)
Čištění	Vlhký hadřík, nepoužívejte tekoucí vodu ani vysoký tlak
Záruka	60 měsíců

Často kladené otázky - GEME33 Gardol

Jak sestavit rukojeť sekačky Gardol GEME33?

Rukojeť se montuje ve dvou částech: nejprve připevněte spodní rukojeť pomocí matic, poté horní rukojeť s výběrem výšky (otvory L pro nízkou, H pro vysokou). Pomocí držáků kabelu upevněte motorový kabel. Postupujte podle obrázků 3a až 3d v návodu.

Jak nastavit výšku sečení?

Nastavení se provádí při vypnutém motoru a odpojené zástrčce. Zatlačte páčku ven, nastavte ji na požadovanou výšku (5 stupňů od 20 do 60 mm) a poté uvolněte. Zkontrolujte správné zajištění. Podívejte se na stupnici (obrázek 5).

Jak čistit sekačku po použití?

Odpojte zástrčku. Použijte vlhký hadřík s trochou mýdla. Nikdy nepoužívejte tekoucí vodu ani tlakový čistič. Vyčistěte kryt, nože a sběrný koš. Odstraňte usazeniny trávy pod sekačkou kartáčem.

Kdy je třeba vyměnit nůž?

Vyměňte nůž, pokud je tupý, poškozený nebo pokud se objeví abnormální vibrace. Používejte výhradně originální nůž (ref. 34.054.60). Utahovací moment šroubu by měl být přibližně 25 Nm. Z bezpečnostních důvodů se obraťte na odborníka.

Motor nestartuje, co dělat?

Nejprve zkontrolujte zásuvku a pojistku. Zkontrolujte stav kabelu. Ujistěte se, že sekačka není v příliš vysoké trávě nebo že kryt není ucpaný. Pokud problém přetrvává, nechte zkontrolovat kondenzátor nebo spínač v servisu.

Výkon motoru během sečení klesá, proč?

Může to být způsobeno příliš vysokou nebo vlhkou trávou: upravte výšku sečení. Ucpaný kryt také snižuje výkon: vyčistěte jej. Velmi opotřebovaný nůž je třeba vyměnit.

Jak správně používat sběrný koš?

Koš se montuje nasazením horní a spodní části, poté upevněním rukojeti a klapky. Zavěšujte jej pouze při vypnutém motoru a nehybném noži. Ukazatel naplnění se zavře, když je koš plný: tehdy jej vyprázdněte.

Jaké jsou základní bezpečnostní pokyny?

Před použitím si přečtěte návod k obsluze. Noste uzavřenou obuv a dlouhé kalhoty. Nesečte na svazích s větším sklonem než 15 %. Udržujte kabel mimo dosah nože. Před čištěním nebo opravou vždy odpojte zástrčku. Děti nesmějí přístroj používat.

Jak uskladnit sekačku v zimě?

Skladujte ji na suchém, tmavém místě chráněném před mrazem (5-30 °C). Důkladně ji vyčistěte. Před sezónou zkontrolujte stav nože. Odpojte kabel a chraňte ji před nárazy.

Jaký typ prodlužovacího kabelu použít s touto sekačkou?

Použijte prodlužovací kabel typu HO5RN-F se 3 vodiči, průřezem 3 x 1,5 mm² a maximální délkou 50 m. Zásuvka musí být chráněna proudovým chráničem (max. 30 mA). Pravidelně kontrolujte izolaci.

NÁVOD K OBSLUZE GEME33 Gardol

CZ Originální návod k obsluze Elektrická sekačka

SK Originálny návod na obsluhu Elektrická kosačka

1. Bezpečnostní pokyny 99
2. Popis přístroje a rozsah dodávky 99
3. Použití podle účelu určení....100
4. Technická data 100
5. Před uvedením do provozu....101
6. Obsluha....102
7. Výměna sítového napájecího vedení....103
8. Čištění, údržba a objednání náhradních dílů....103
9. Likvidace a recyklace 104
10. Uložení a transport 104
11. Plán vyhledávání chyb....105
    Servisní informace....107
    Záruční list....108

CZ

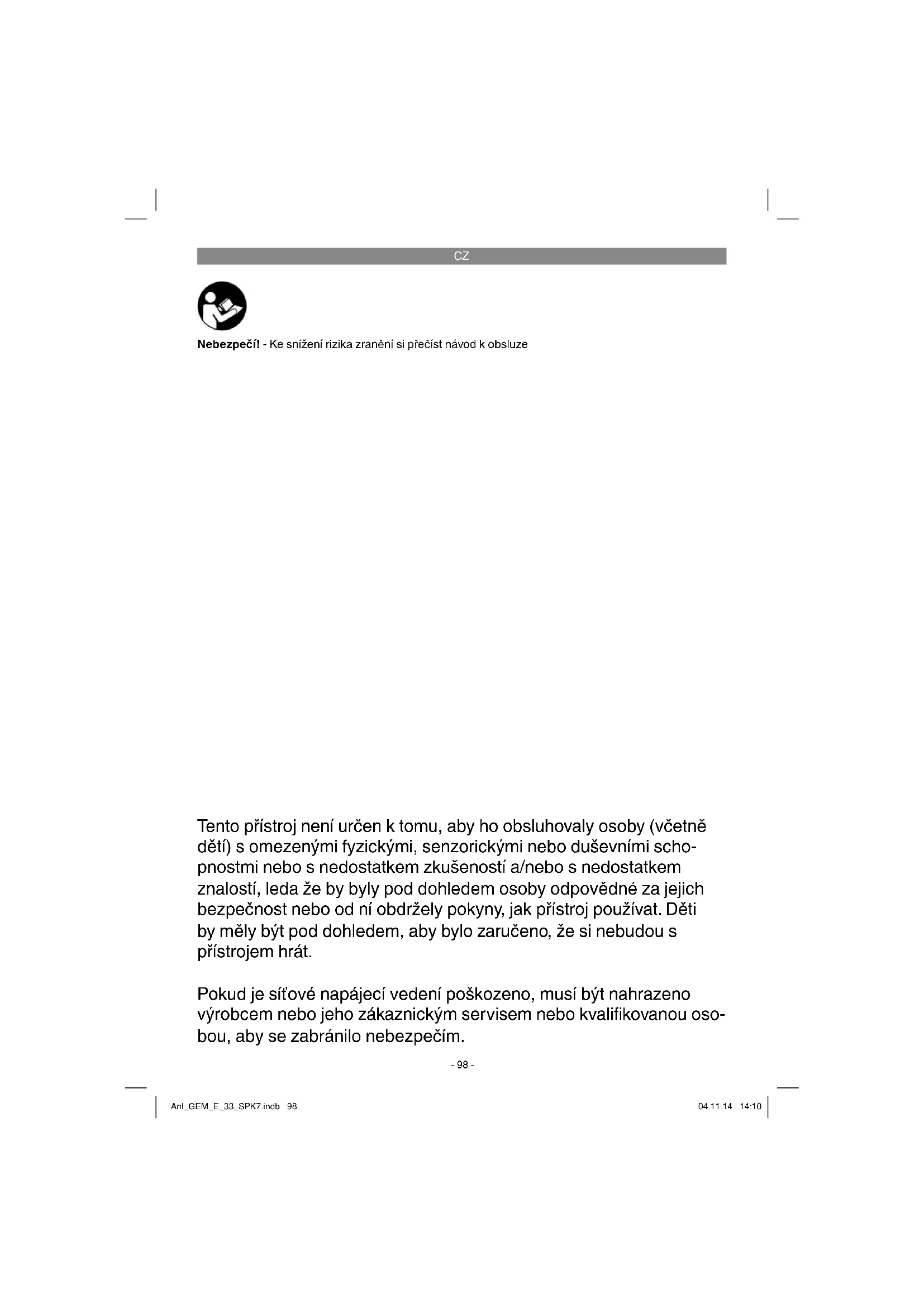

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

Tento přístroj není určen k tomu, aby ho obsluhovaly osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními scho- pnostmi nebo s nedostatkem zkušeností a/nebo s nedostatkem znalostí, leda že by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak přístroj používat. Děti by měly být pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifikovanou osobou, aby se zabránilo nebezpečím.

CZ

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

Vysvětlení informačního štítku na přístroji (viz obr. 8)

1 = Před uvedením do provozu přečíst návod k obsluze.
2 = Udržujte odstup!
3 = Pozor! - Ostré nože - Před údržbářskými pracemi nebo při poškození napájecího vedení vytáhněte zástrčku!
4 = Pozor, napájecí kabel nedávat do blízkosti řezných nástrojů!

2. Popis přístroje a rozsah dodávky

1. Horní vodicí rukojeť
2. Držák rukojeti
3. Sběrací koš na trávu
4. Vyhazovací klapka
5. Držadlo
6. Nastavení výšky sekání
7. odlehčení tahu kabelu
8. Matice pro horní vodicí rukojeť s rychloupínací funkci
9. Sítový kabel se síťovou zástrčkou
10. Za-/vypínač

11. Blokování zapnutí

12. Spínací tlačítka

13. Svorky pro upevnění kabelu
14. Sběrací koš, horní díl krytu
15. Sběrací koš, dolní díl krytu
16. Rukojeť sběracího koše
17. Vložka sběracího koše
18. Indikace naplnění
19. Podložky
20. Upevňovací šrouby horní vodicí rukojeti
21. 2 matice pro spodní vodicí rukojeť

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

• Otevřete balení a přístroj opatrně vyjměte z balení.
• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Překontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Rozsah dodávky

• elektrická sekačka
• Sběrací koš na trávu
• Svorky pro upevnění kabelu (3x)
• Originální návod k použití
- Bezpečnostní pokyny

CZ

3. Použití podle účelu určení

Sekačka je vhodná pro soukromé používání na zahradách u domů a chat.

Za sekačky pro soukromé zahrady u domů a chat jsou považovány ty, jejichž roční používání většinou nepřesahuje 50 hodin a které jsou používány především pro péči o trávníky nebo travnaté plochy, ne ovšem ve veřejných zařízeních, parcích, sportovištích, jako též v zemědělství a lesnictví.

Pozor! Z důvodů tělesného ohrožení uživatele nesmí být sekačka používána k vyžínání keřů, živých plotů a křoví, k střihání a drcení popínavých rostlin nebo střihání trávníku ozeleněných střech nebo balkonových truhlíků a k čištění (vysávání) chodníků a jako drtič na drcení odřezků stromů a živých plotů. Dále nesmí být sekačka používána jako motorová plečka a na zarovnávání půdních nerovností, jako např. krtin.

Z bezpečnostních důvodů nesmí být přístroj používán jako hnací agregát pro jiné nástroje a sady nástrojů všeho druhu, leda že by byly výrobcem vysloveně schváleny.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Technická data

Jmenovité napětí:....220-240 V\~ 50Hz

Příkon: 1200W

Otáčky motoru: 3300 min ^-1

Šířka záběru:....33 cm

Nastavení výšky sekání:..... 20–60 mm; 5stupňové

Objem sběracího koše ....30 litr

Naměřená hladina akustického

výkonu L _WA : 92,17dB(A)

Nejistota K_WA : 3 dB(A)

Zaručená hladina akustického

výkonu L _WA :......96dB(A)

Vibrace na rukojeti ahv: ....≤ 2,5 m/§

Nejistota K: 1,5 m/s²

Třída ochrany: ...... II ☐

Hmotnost: 11,5 kg

Hluk a vibrace

Hluk a vibrace změřeny podle norem EN ISO

3744: 1995, EN ISO 11201: 1995 a EN ISO

20643: 2005.

Omezte tvorbu hluku a vibrace na minimum!

• Používejte pouze přístroje v bezvadném stavu.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte Váš způsob práce přístroji.
  • Nepřetěžujte přístroj.
• V prípadě potřeby nechte prístroj zkontrolovat.
  • Pístroj vypněte, pokud ho nepoužíváte.
  • Noste rukavice a ochranu sluchu.
  • Omezte dobu používání.

Pozor!

Zbývající rizika

I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.

CZ

Varování!

Tento přístroj produkuje během provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty. Aby se zabránilo vážným nebo smrtelným poraněním, doporučujeme osobám s lékařskými implantáty konzultovat před používáním přístroje svého lékaře a výrobce lékařského implantátu.

5. Před uvedením do provozu

Pred zapnutím se presvědčte, zda údaje na typovém štitku souhlasí s údaji sitě.

Varování!

Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.

Sekačka je při expedici demontována. Vodicí rukojeť a sběrací koš se musejí před použitím sekačky namontovat. Dodržujte návod k obsluze krok za krokem a orientujte se podle obrázků, aby pro Vás byla montáž jednoduchá.

Montáž vodicí rukojeti (obr. 3a až 3d)

Vezměte dolní vodicí rukojeť (obr. 2 / pol. 2) a upevněte ji pomocí matice (obr. 2 / pol. 21) tak, jak je znázorněno na obrázku 3a. Na druhé straně postupujte analogicky.

Při montáži horní vodicí rukojeti můžete výběrem upevnovacího otvoru (obr. 3b) určit výšku vodicí rukojeti. Upevněte horní posuvnou rukojeť bud' v otvorech L pro nízkou polohu nebo v otvorech H pro vysokou polohu. K tomu sešroubujte horní posuvnou rukojeť se spodní rukojetí tak, jak je znázorněno na obr. 3c. Poté připevněte držáky kabelu (obr. 2/pol. 13) vedení motoru na rukojeti (obr. 3d/pol. A).

Montáž sběracího koše (obr. 4a až 4d)

Spojte dolní a horní díl krytu sběracího koše (obr. 4a /pol. 14, 15) dohromady. Dbejte na to, aby všechny plastové výstupky správně zaskočily. Poté zatlačte držadlo sběracího koše (obr. 4b / pol. 16) do otvorů na sběracím koši. Zkontrolujte pevnost a správnou polohu rukojeti. Následně zatlačte vložku sběracího koše (obr. 2 / pol. 17) do sběracího koše tak, jak je znázorněno na obrázku 4c. Při zavěšení sběracího koše musí být motor vypnut a nůž se nesmí otáčet. Sběrací koš se na sekačce zavěsí na oba háčky (obr. 4d). Při zavěšení otevřete jednou rukou vyhazovací klapku (obr. 4d / pol. 4) a druhou rukou zavěste

sběrací koš. Vyhazovací klapka je pružinou tažena proti sběracímu koši.

Indikace stavu naplnění sběracího zařízení

Sběrací zařízení je vybaveno indikací stavu naplnění (obr. 2 / pol. 18). Ta se otevře proudem vzduchu, který sekačka za provozu produkuje. Pokud klapka během sekání zaklapne, je sběrací zařízení plné a mělo by být vyprázdněno. Pro bezvadnou funkci indikace stavu naplnění musi být otvory pod klapkou vždy čisté a propustné.

Nastavení výšky sekání

Pozor!

Nastavení výšky sekání se smí provádět pouze při vypnutém motoru a vytaženém síťovém kabelu.

Než začnete se sekáním, zkontrolujte, zda nejsou řezné nástroje tupé a upevnovací prostředky poškozeny. Tupé a/nebo poškozené řezné nástroje vyměňte, aby nedošlo k nevyvážení. Při této kontrole vypnout motor a vytáhnout síťovou zástrčku.

Nastavení výšky sekání se musí provést následovně (obr. 5):

1. Páčku (6) zmáčkněte směrem ven.
   2 Páčku (6) nastavte na požadovanou výšku sekání.
2. Pustte páčku (6) a zkontrolujte její bezpečné upevnění v aretaci.

Odečtení výšky sekání

Výška sekání se nastavuje v 6 stupních od 20 do 60 mm a může být odečtena na stupnici (obr. 5/B).

Elektrická přípojka

Sekačka může být připojena do každé zásuvky se střídavým napětím 220-240 V. Přípustná je ovšem pouze zásuvka s ochranným kolíkem, k jejímuž jištění je třeba jistič vedení pro 16 A. Kromě toho musí být předřazen ochranný vypínač proti chyb-nému proudu (RCD) s max. 30 mA!

Napájecí vedení přístroje

Používejte prosím pouze nepoškozená napájecí vedení. Napájecí vedení přístroje nesmí byt libovolně dlouhé (max. 50m), protože je jinak snížen výkon elektromotoru. Napájecí vedení přístroje musí mit průřez 3 x 1,5 mm. Na napájecích vedeních sekaček vznikají obzvlášť často škody izolace.

CZ

Příčiny toho jsou mimo jiné:

• Zářezy způsobené přejetím vedení
- Promáčklá místa, pokud napájecí vedení přístroje vede pod dveřmi nebo skrz okna.
• Trhlinyzpůsobené stárnutím izolace.
- Zalomená místa způsobená neodborným upevněním nebo vedením napájecího vedení přístroje.

Napájecí vedení musejí být minimálně typu H05RN-F a 3žílová. Natisknuté typové označení na napájecím vedení je předepsáno. Kupujte pouze napájecí vedení s označením! Zástrčky a zásuvky na napájecích vedeních musejí být z pryže a být chráněné proti stříkající vodě. Napájecí vedení nesmějí být libovolně dlouhá. Delší napájecí vedení vyžadují větší průřezy vodičů. Napájecí vedení a spojovací vedení musí být pravidelně kontrolována, zda nejsou poškozena. Dbejte na to, aby byla vedení během kontroly vypnuta. Napájecí vedení celé odviňte. Překontrolujte také zasunutí napájecích vedení na zástrčkách a zásuvkách, zda nevykazují zlomy.

6. Obsluha

Před připojením se ujistěte, zda údaje na typovém štítku souhlasí s údaji sítě. Spojte síťovou zástrčku (obr. 1/pol. 9) s prodlužovacím kabelem. Prodlužovací kabel musí být zajištěn odlehčením od tahu kabelu tak, jak je znázorněno na obr. 6.

Pozor!

Aby se zabránilo nechtěnému zapnutí, je sekačka vybavena blokováním zapnutí (obr. 6/ pol. 11), které musí být zmáčknuto, než mohou být aktivována spínací tlačitka (obr. 6/ pol. 12). Pokud jsou spínací tlačitka uvolněna, sekačka se vypne. Proved'te tento krok několikrát, abyste si byli jisti, že váš přístroj správně pracuje. Před začátkem opravárenských nebo údržbářských prací na přístroji se musíte přesvědčit, že se nůž netočí a přístroj je odpojen od sítě.

Pozor! Nikdy neotvírejte vyhazovací klapku, když je vyprazdňováno sběrací zařízení a motor ještě běží. Rotující nůž může způsobit zranění.

Vždy pečlivě upevněte vyhazovací klapku resp. sběrací koš. Při odstraňování nejdříve vypnout motor.

Musí být vždy dodržována bezpečnostní vz-dálenost mezi krytem nože a uživatelem daná vodicími rukojeťmi. Při sekání a změnách směru jízdy na stráních a svazích je nutno dávat obzvlášť pozor. Dbejte na bezpečný postoj, noste boty s neklouzavou, profi lovou podrážkou a dlouhé kalhoty.

Sekejte vždy příčně ke svahu. Na svazích se sklonem přes 15 stupňů nesmí být z bezpečnostních důvodů sekáno.

Obzvláštní pozor dávejte při jízdě zpět a při tažení sekačky. Nebezpečí klopýtnutí!

Pokyny ke správnému sekání

Při sekání doporučujeme přesahující pracovní postup.
Sekat pouze s ostrými, bezvadnými noži, aby se stěbla trávy netřepila a trávník nesežloutnul. Na dosažení čistého výsledku práce je třeba vodit sekačku pokud možno v rovných pásech. Přitom by se tyto pásy měly vždy o pár centímetrů překrývat, aby nezůstaly viditelné pruhy.

Jak často by se mělo kosít, závisí zásadně na rychlosti růstu trávy. V době hlavního růstu (květen - červen) dvakrát týdně, jinak jednou týdně. Výška sekání by měla ležet mezi 4 - 6 cm a růst k dalšímu sekání by měl činit 4 - 5 cm. Pokud byl trávník jednou o něco delší, neměli byste potom udělat tu chybu a osekat ho ihned na normalní výšku. To trávníku škodí. Nesekejte potom více jak polovinu výšky trávy.

Spodní stranu tělesa sekačky udržovat čistou a bezpodmínečně odstraňovat travní usazeniny. Usazeniny ztěžují startování a snižují kvalitu sekání a vyhazování trávy.

Na svazích je třeba sekat příčně ke svahu. Šikmým postavením směrem nahoru se dá zabrá- nit sklouznutí sekačky.

Zvolte výšku sekání podle skutečné délky trávníku. Proved'te více záběrů tak, že budou odstraněny maximálně 4 cm trávy najednou.

Před prováděním jakýchkoliv kontrol nože odstavit motor. Pamatujte na to, že se nůž po vypnutí motoru ještě několik vteřin otáčí! Nikdy nezkoušejte nůž zastavit. Pravidelně kontrolujte, zda je nůž správně upevněn, v dobrém stavu a dobře nabroušen. V opačném případě, nabrou-sit nebo vyměnit. Pokud rotující nůž narazí na nějaký předmět, sekačku zastavit a vyčkat, až

CZ

se nůž úplně zastaví. Poté zkontrolujte stav nože a držáku nože. Pokud jsou poškozeny, musí být vyměněny.

Položte používané napájecí vedení přístroje v podobě smyčky na zem před použitou zásuvku. Sekejte směrem pryč od zásuvky resp. od kabelu a dbejte na to, aby napájecí vedení přístroje vždy leželo na již posekané části trávníku, aby nebylo sekačkou přejeto.

Jakmile během sekání zůstávají na trávníku ležet zbytky trávy, musí být vyprázdněn sběrací koš. Pozor! Před sejmutím sběracího koše zastavit motor a vyčkat zastavení řezného nástroje.

Na sejmutí sběracího koše jednou rukou nadzvednout vyhazovací klapku, druhou rukou vyjmout sběrací koš na nosné rukojeti. Podle odpovídajících bezpečnostních předpisů zapadne vyhazovací klapka při vyvěšení sběracího koše a uzavře zadní vyhazovací otvor. Pokud při tom zůstanou v otvoru zachyceny zbytky trávy, je pro lehčí spuštění motoru vhodné popojet se sekačkou zhruba o 1 m dozadu.

Zbytky osekaného materiálu v tělese sekačky a na pracovním nástroji neodstraňujte rukama nebo nohama, ale vhodnými pomůckami, např. kartáčem nebo košťátkem.

Aby bylo zaručeno dobré nashromáždění trávy, musí být sběrací koš, a obzvlášt sít, po použití zevnitř vyčištěn.

Sběrací koš zavěsit pouze při vypnutém motoru a zastaveném řezacím nástroji.

Vyhazovací klapku jednou rukou nadzvednout a druhou rukou sběrací koš držet na rukojeti a shora zavěsit.

7. Výměna síťového napájecího vedení

Nebezpečí!

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

8.1 Čištění

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku. Sekačka se nesmí čistit pod tekoucí vodou, obzvláště ne za použití tlakové vody.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čistící prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vníknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.
• Cistěte sekačku pokud možno kartáčem nebo hadrem.

8.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlíkové kartáčky.

Nebezpečí! Uhlíkové kartáčky smí vyměnit pouze odborný elektrikář.

8.3 Údržba

• Opotřebované nebo poškozené nože, držák nože a čep je třeba vyměnit v celé sadě autorizovaným odborníkem, aby bylo zachováno vyvážení.
• Sekačka se nesmí čistit pod tekoucí vodou, obzvlášť ne tlakovovu vodou. Zajistěte, aby všechny upevňovací prvky (šrouby, matice atd.) byly vždy pevně utaženy a abyste tak mohli se sekačkou bezpečně pracovat.
• Často kontrolujte součásti sloužící k zachytávání trávy, zda nevykazují známky opotřebení.
• Opotřebované nebo poškozené díly vyměňte.
  • Uchovávejte sekačku v suché místnosti.
• Z důvodu dlouhé životnosti by se měly všechny šroubované součástky, jako kola a osy, vyčistit a následně naolejovat.

CZ

• Pravidelná péče o sekačku zajistí nejen její dlouhou životnost a výkonnost, ale přispívá také k pečlivému a jednoduchému sekání vašeho trávníku. Čistěte sekačku pokud možno kartáčem nebo hadrem. Při odstraňování nečistot nepoužívejte žádná rozpouštědla nebo vodu.
• Součástka, která je nejvíce vystavena opotřebení, je nůž. Pravidelně kontrolujte stav nože a jeho upevnění. Pokud je nůž opotřebovaný, musí se ihned vyměnit nebo nabrousit. Pokud by se vyskytly nadměrné vibrace sekačky, znamená to, že nůž není správně vyvážen nebo byl deformován nárazy. V tomto případě se nůž musí opravit nebo vyměnit.
• Uvnitř přístroje se nenalézají žádné další díly vyžadující údržbu.

8.4 Výměna nože

Z bezpečnostních důvodů doporučujeme, aby výměnu nože provedl autorizovaný odborník. Pozor! Nosit pracovní rukavice! Používejte pouze originální nože, protože jinak není zaručena funkce a bezpečnost.

Při výměně nože postupujte prosím následovně:

1. Povolte upevňovací šroub (viz obr. 7a).
2. Vyjměte nůž a nahrad'te ho novým.
3. Při montáži nového nože dbejte na směr montáže nože. Křídla nože musí vyčnívat do prostoru motoru (viz obr. 7a). Upínací trny musí souhlasit s otvory v noži (viz obr. 7b).
4. Upevňovací šrouby nakonec opět utáhněte univerzálním klíčem. Utahovací moment by měl činit cca 25 Nm.

Na konci sezóny proved'te všeobecnou kontrolu sekačky a odstraňte všechny nahromaděné zbytky. Před každým začátkem sezóny bezpodmínečně překontrolujte stav nože. S opravami se obratte na náš zákaznický servis. Používejte pouze originální náhradní díly.

8.5 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu

Aktuální ceny a informace naleznete na www.isc-gmbh.info

Náhradnínůž, art. č.: 34.054.60

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

10. Uložení a transport

Uložení

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální skladovací teplota se pohybuje mezi 5 a 30 °C. Elektrický přístroj uchovávejte v originálním balení.

Transport

• Před transportem přístroj vypněte a odpojte ho od elektrického napájení.
• Použijte ochranné transportní prvky, pokud jsou k dispozici.
• Chraňte přístroj před poškozeními a silnými vibracemi, které mohou nastat zejména při transportu ve vozidlech.
  Zajistěte přístroj proti sklouznutí a převrácení.

CZ

11. Plán vyhledávání chyb

Chyba Možná příčina Odstranění
Motornenaskočia)Defektníkondenzátorb) Žádný proud v zástrčcec) Kabel defektníd) Kombinace vypínač-zástrčka defektníe) Přípojky na motoru nebo kondenzátoru uvolněnyf) Přístroj stojí ve vysoké trávěg) Těleso sekačky ucpané	a) Nechte přístroj zkontrolovat zákaznickým servisem.b) Vedení a pojistky překontrolovatc) Zkontrolujte kabel.d) Nechte přístroj zkontrolovat zákaznickým servisem.e) Nechte přístroj zkontrolovat zákaznickým servisem.f) Nastartovat v nízké trávě nebona již posekaných plochách;eventuelně změnit výšku sekáníg) Těleso vyčistit, aby nůž volně běžel
Klesá výkon motoru a) Moc vysoká nebo vlhká trávab) Těleso sekačky ucpanéc) Nůž silně opotřebován	a)Upravitvýškusekáníb) Těleso vyčistitc) Nůž vyměni
Nečisté sekání a) Nože opotřeboványb) Chybná výška sekání	a)Nůž vyměnit nebo nabrousitb) Upravit výšku sekání

Pozor! Na ochranu motoru je tento vybaven tepelným spínačem, který při přetížení vypne a po krátké přestávce na ochlazení opět automaticky zapne!

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:

Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sbrěně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na dily příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH.

Technickézměny vyhrazeny

CZ

Servisní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad
Rychle opotřebitelné díly*	Klinový řemen, uhlíkové kartáčky
Spotřební materiál/spotřební díly*	Nůž
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

• Fungoval přístroj předtím nebo byl od začátku defektní?
  Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
  Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)?
  Popište tuto chybnou funkci.

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice lito a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom-to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky upravují dodatečné záruky. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na přístroji, které jsou prokazatelně způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
   Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.
3. Z naší záruky jsou vyloučeny:
4. Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
5. Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).
6. Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.
7. Záruční doba činí 60 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavku poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využi místního servisu.
8. Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržite obratem zpátky opravený nebo nový přístroj.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

SK

Obsah

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

1. Bezpečnostné pokyny

2.2 Objem dodávky a vybalenie

• Elektrická kosačka
• Zachytávací kôš na trávu
• Káblové upevňovacie svorky (3x)
• Originálny návod na obsluhu
- Bezpečnostné pokyny

SK

Nameraná hladina akustického

výkonu L _WA : 92,17 dB (A)

Faktor neistoty K_WA : 3 dB (A)

Garantovaná hladina akustického

výkonu L _WA :......96dB(A)

Vibrácia na držadle a _hw : ......≤ 2,5 m/s ^2

Faktor neistoty K: 1,5 m/s²

Trieda ochrany:....II /回

Hmotnost: 11,5 kg

Nebezpečenstvo!

Hlučnosť a vibrácie

Hodnoty hluku a vibrácií boli určené podl'a noriem EN ISO 3744:1995, EN ISO 11201:1995 a EN ISO 20643:2005.

Obmedzte tvorbu hluku a vibráciu na mini- mum!

Montáž posuvného držadla (obr. 3a až 3d)

Odčítanie výšky rezu

Pri pohybe spät a pri tahaní kosačky smerom vzad je potrebná zvýšená opatrnost. Nebezpečenstvo zakopnutia!

polovicu výšky trávy.

Na svahoch sa musia dráhy kosenia viest kolmo na svah. Zošmyknutiu sa kosačky je možné predíst šikmým postavením smerom nahor.

Vyhadzovaciu klapku dvihnite jednou rukou a druhou rukou držte zachytávací kôš za rukováť a zaveste ho pohybom zhora nadol.

Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.

8.1 Čistenie

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Vážená zákazníčka, vážený zákazník,
