STNP900B - Vízszivattyú STANLEY - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen STNP900B STANLEY PDF formátumban.
| Termék típusa | Felületi vízszivattyú |
| Márka | Stanley |
| Modell | STNP900B |
| Névleges teljesítmény | 900 W |
| Tápellátás feszültsége | 230 V ~ 50 Hz |
| Maximális áramlási sebesség | 3300 l/óra |
| Maximális emelési magasság | 42 m |
| Üzemi nyomás | 1,5 ~ 3,0 bar |
| Maximális szívómagasság | 8 m |
| Maximális vízhőmérséklet | 35 °C |
| Védelmi osztály | IPX4 |
| Hangnyomásszint | 80 dB(A) |
| Tartály térfogata | 24 L |
| Csatlakozók átmérője | 25,4 mm (1") |
| Kábel hossza | 1 m |
| Nettó tömeg | 15,3 kg |
| Bruttó tömeg | 16,6 kg |
| Használat | Tiszta víz (kertészeti és háztartási vízellátáshoz, ivóvízhez nem) |
| Szivattyú típusa | Önfelszívó |
| Motorvédelem | Termosztát |
| Szigetelési osztály | B osztály |
| Karbantartás | Rendszeresen tisztítsa az előszűrőt; ellenőrizze a tartály nyomását (1,5 bar) évente 3-4 alkalommal |
| Garancia | 24 hónap (12 hónap professzionális használat esetén) |
Gyakran ismételt kérdések - STNP900B STANLEY
Felhasználói kérdések a következőről STNP900B STANLEY
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Vízszivattyú PDF formátumban ingyenesen! Találja meg kézikönyvét STNP900B - STANLEY és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. STNP900B márka STANLEY.
HASZNÁLATI ÚTMUTATÓ STNP900B STANLEY
1.1 Az Ön által megvásárolt berendezés Európa egyik legnagyobb háztartási- és kertiszivattyú-gyártójának terméke. Berendezéseink nem alkalmasak kereskedelmi vagy ipari felhasználásra, illetve folyamatos használatra. A szivattyú által kínált előnyök maximális kihasználása érdekében olvassa el és kövesse a jelen útmutatóban ismertetett utasításokat. A berendezés csatlakoztatása, használata és szervizelése során a saját és a közvetlen közelében tartózkodók biztonsága érdekében tegyen meg minden lehetséges óvintézkedést. Gondosan olvassa el és mindig tartsa be a biztonsági előírásokat; ennek elmulasztása személyi sérülést vagy komoly anyagi kárt okozhat. A gyártó nem vállal felelősséget a nem megfelelő vagy nem rendeltetésszerű használatból adódó károkért.

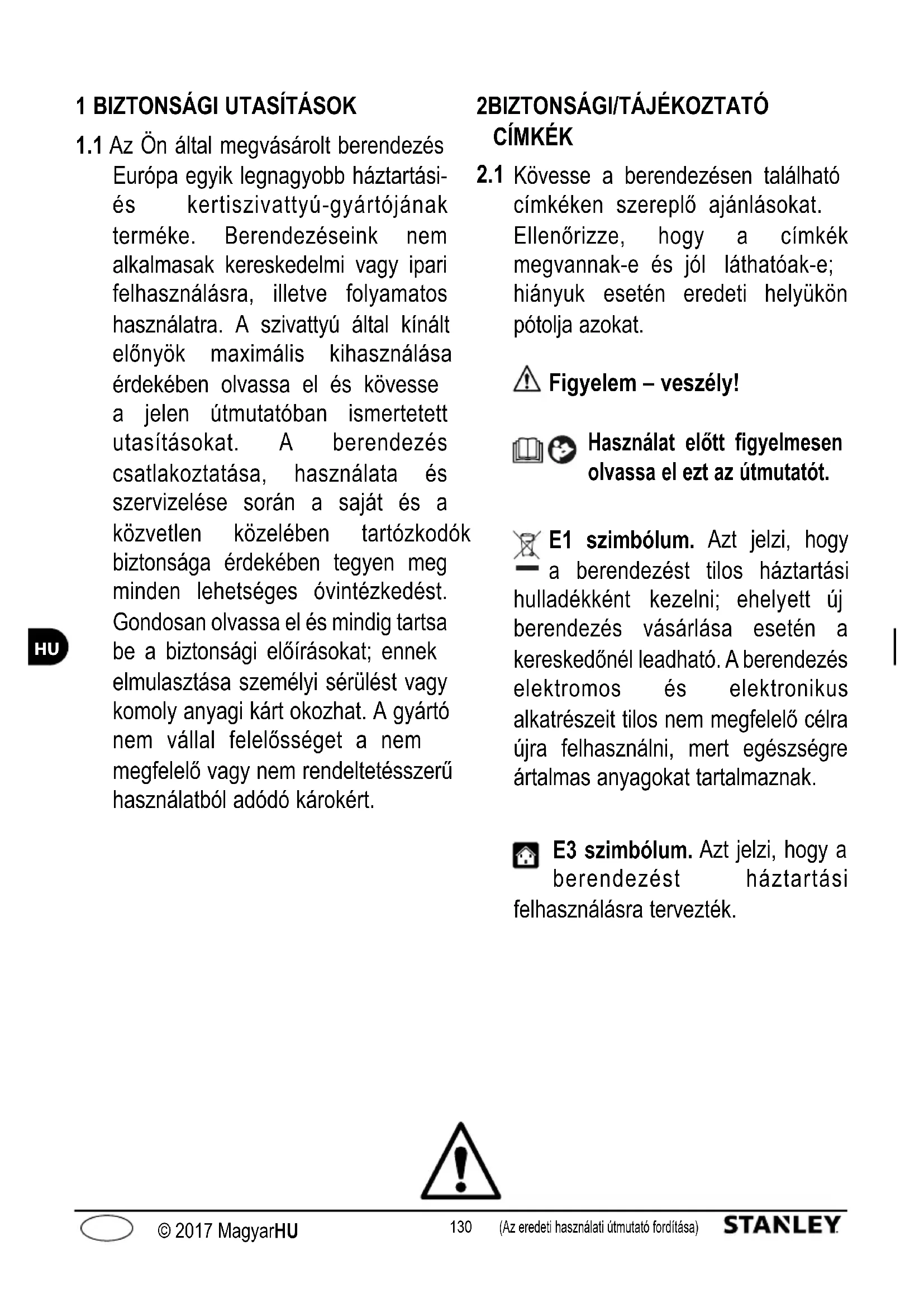

2BIZTONSÁGI/TÁJÉKOZTATÓ CÍMKÉK
2.1 Kövesse a berendezésen található címkéken szereplő ajánlásokat. Ellenőrizze, hogy a címkék megvannak-e és jól láthatóak-e; hiányuk esetén eredeti helyükön pótolja azokat.
⚠️ Figyelem – veszély!
Használat előtt figyelmesen olvassa el ezt az útmutatót.
E1 szimbólum. Azt jelzi, hogy a berendezést tilos háztartási hulladékként kezelni; ehelyett új berendezés vásárlása esetén a kereskedőnél leadható. A berendezés elektromos és elektronikus alkatrészeit tilos nem megfelelő célra újra felhasználni, mert egészségre ártalmas anyagokat tartalmaznak.
E3 szimbólum. Azt jelzi, hogy a berendezést háztartási felhasználásra tervezték.
CE-jejölés. Azt jelzi, hogy a berendezés megfelel az EU vonatkozó irányelveiben meghatározott követelményeknek.
Főkapcsoló állásaA főkapcsoló állását jelzi.
I = bekapcsolt állapot
0 = kikapcsolt állapot
Garantált hangteljesítményszint
A termék az I. érintésvédelmi osztályba tartozik. Ez azt jelenti, hogy földelő védővezetékkel rendelkezik (csak ha ez a szimbólum szerepel a berendezésen).
3 BIZTONSÁGI ELŐÍRÁSOK / JÁRULÉKOS KOCKÁZATOK
3.1 BIZTONSÁGI ÓVINTÉZKEDÉSEK: TILTÁSOK
3.1.1 Sérülésveszély! NE ENGEDJE, hogy a berendezést gyermekek, valamint csökkent fizikai, érzékszervi vagy szellemi képességű, illetve kellő tapasztalattal és ismerettel nem rendelkező személyek használják. Gyermekeknek TILOS a berendezéssel játszani. A tisztítást és a felhasználó általi karbantartást nem végezhetik gyermekek.
3.1.2 Robbanás- vagy mérgezésveszély! Soha ne használja a berendezést gyúlékony, mérgező vagy vegyileg agresszív folyadékkal, illetve bármilyen olyan folyadékkal, amelynek egyes tulajdonságai nem teszik lehetővé a berendezés helyes használatát.
3.1.3 Sérülésveszély! Ne irányítsa a vízsugarat emberekre vagy állatokra.
3.1.4 Áramütésveszély! Ne irányítsa a vízsugarat magára a berendezésre vagy annak feszültség alatt álló részeire, illetve más elektromos berendezésekre.
3.1.5 Rövidzárlatveszély! Ne használja a berendezést a szabadban, esős időben. Ez nem vonatkozik a búvárszivattyúkra, amelyek esőben is használhatók; azonban ilyen berendezés használata esetén is gondoskodjon arról, hogy a hálózati csatlakozó (A12) és a hosszabbító védve legyen vízbehatolás ellen.
3.1.6 Sérülésveszély! Ne engedje, hogy a berendezést gyermekek, valamint csökkent fizikai, érzékszervi vagy szellemi képességű, illetve illetéktelen személyek használják.
3.1.7 Áramütésveszély! Ne érintse meg a hálózati csatlakozót (A12) és/vagy az aljzatot nedves kézzel.
3.1.8 Áramütés- és rövidzárlatveszély! A kockázatok elkerülése érdekében a hálózati kábelt (A8) annak sérülése esetén a gyártónak, valamely márkaszervizének, vagy egy szakképzett személynek kell kicserélnie.
3.1.9 Robbanásveszély! Ne használja a berendezést, ha a szívó- vagy a nyomótömlő megsérült.
3.1.10 Sérülésveszély! A berendezést stabilan helyezze el; ha úszómedence, kerti tó vagy más vizes létesítmény mellett helyezi el, a víztől való távolság legalább 2 méter legyen, és gondoskodjon a berendezés vízbe esés és beázás elleni védelméről. Ez nem vonatkozik a búvárszivattyúkra, mivel azok víz alatt is használhatók.
3.1.11 Sérülésveszély! Ellenőrizze, hogy a berendezésen megvan-e a műszaki adatokat rögzítő az adattábla. Ha nincs, vegye fel a kapcsolatot az értékesítővel. Az adattábla nélküli berendezések használata tilos, mivel beazonosíthatatlanok, és használatuk veszélyes lehet.
3.1.12 Robbanásveszély! A vezérlőszelepek, biztonsági szelepek és más biztonsági eszközök módosítása, valamint beállításaik megváltoztatása tilos.
3.1.13 Forrázásveszély! A nyomáskapcsoló vagy a vízellátási rendszer meghibásodása esetén a szivattyúházban (A4) lévő víz túlmelegedhet, és kiengedéskor forrázásos sérülést okozhat.
3.1.14 Sérülésveszély! Ha fennáll az eltömődés kockázata, ne működtesse a berendezést felügyelet nélkül.
3.1.15 Rövidzárlatveszély! Ne mozgassa a berendezést a hálózati csatlakozónál (A12), a kábelnél (A8) vagy más csatlakozó tartozéknál fogva; erre a célra a fogantyút (A4b) használja.
3.1.16 Robbanásveszély! Ügyeljen arra, hogy ne hajtsanak át gépjárművek a szívó- vagy a nyomótömlön. Ne húzza a berendezést a szívó- vagy a nyomótömlönél fogva.
3.1.17 Sérülésveszély! Ne használja a berendezést, ha a szivattyúzott folyadékban emberek vagy háziállatok tartózkodnak, vagy azzal érintkezésbe kerülhetnek.
3.2 BIZTONSÁGI ÓVINTÉZKEDÉSEK: KÖTELEZÖEN BETARTANDÓ UTASÍTÁSOK
3.2.1 Rövidzárlatveszély! Minden elektromos vezetéket védeni kell a ráfröccsenő víztöl.
3.2.2 Áramütésveszély! A berendezést csak a vonatkozó szabványoknak (IEC 603641-1) megfelelő áramforráshoz csatlakoztassa; beindítás során a berendezés zavart okozhat az elektromos rendszerben. A berendezést csak olyan aljzatba csatlakoztassa, amely rendelkezik legfeljebb 30 mA-es maradékáram-megszakítóval. Csak olyan hosszabbítót használjon, amely megfelel a vonatkozó előírásoknak, alkalmas kültéri használatra, és a paraméterei nem rosszabbak a berendezés kábelén jellemzőinél. Kábeldob használata esetén teljesen tekercselje le a kábelt a dobról.
3.2.3 Veszély! Fontos, hogy kerülje a szárazonfutást; a berendezés beindítása előtt mindig töltse fel a szivattyúházat (A4) vízzel. A víz nélküli működtetés már rövid idő alatt is meghibásodást okozhat.
3.2.4 Véletlen bekapcsolás veszélye! A berendezésen végzendő munkák megkezdése előtt húzza ki a hálózati csatlakozót (A12) az aljzatból.
3.2.5 Veszély! A berendezés biztonsága érdekében a szivattyúzott folyadék hőmérséklete ne haladja meg a 35 °C-ot, a környezeti hőmérséklet pedig ne legyen alacsonyabb +5 °C-nál.
3.2.6 Veszély! A berendezés nem alkalmas ivóvíz vagy emberi fogyasztásra szánt víz szivattyúzására. A szivattyún áthaladó vízbe szivárgás esetén kenőanyag kerülhet.
3.2.7 Sérülésveszély! A berendezés és annak elektromos komponenseinek karbantartását és/vagy javítását kizárólag képzett szakember végezheti.
3.2.8 Sérülésveszély! A tömlő lecsatlakoztatása előtt nyomásmentesítse a berendezést; ehhez válassza le a berendezést az elektromos hálózatról, és nyissa meg valamelyik fogyasztói kimenetet.
3.2.9 Sérülésveszély! Minden használat előtt, valamint rendszeres időközönként ellenőrizze a tartozékokat, és vizsgálja meg a berendezés részegységeit károsodások vagy kopás szempontjából.
4 ÁLTALÁNOS INFORMÁCIÓK
4.1 Az útmutató használata
Ez az útmutató a berendezés fontos tartozéka; őrizze meg, mert később szüksége lehet rá. A berendezés telepítése/használata előtt figyelmesen olvassa el az útmutatót. Ha eladja a berendezést, azzal együtt ezt az útmutatót is adja át az új tulajdonosnak. Gondoskodjon arról, hogy a berendezés használata előtt minden felhasználó elolvassa az útmutatót, és tisztában legyen a biztonsági és üzemeltetési utasításokkal.
4.2 Szállítás
A berendezés szállítása kartondobozban történik.
A csomag tartalmát az 1. ábra mutatja be.
| 4.2.1 | A | berendezéshez | mellékelt | tájékoztató | anyagok |
| D1 | Használati | és | karbantartási | útmutató | |
| D2 | Biztonsági | utasítások | |||
| D3 | Jótállási | szabályok | 6 |
4.3 A csomagolóanyagok ártalmatlanítása
Bár a csomagolóanyagok nem környezetszennyezőek, újrahasznosításukról vagy ártalmatlanításukról a felhasználás helyén érvényes jogszabályok betartásával kell gondoskodni.
5 MÜSZAKI INFORMÁCIÓK
5.1 Rendeltetésszerű használat
A berendezés tiszta víz kutakból vagy esővízgyűjtő ciszternákból történő szivattyúzására szolgál kertészeti vagy háztartási felhasználásra, ivóvíz szivattyúzására azonban nem használható. A por, a homok és az üledék dörzshatása miatt a járókerék meghibásodását okozhatja. Ennek megelőzése érdekében szereljen be megfelelő szűrőt a szivattyú szívóoldalára. A szivattyúzott folyadékban lévő vegyileg agresszív anyagok a berendezés meghibásodását okozhatják.
A minimális megengedett áramlási sebesség 80 l/óra (1,3 l/perc). A berendezés nem használható csepegtetéses öntözőrendszerekhez, mivel ilyen esetben a víz áramlási sebessége túl alacsony, ezért nem tudja megfelelően hűteni a berendezést.
A berendezést olyan száraz, jól szellőző helyen telepítse, ahol védve van a fagy és egyéb időjárási hatások ellen, a környezeti hömérséklet pedig nem magasabb 35 °C-nál. A szivattyút ne telepítse vagy használja esőben, nedves környezetben vagy kútban.
A berendezés megfelel az ÉN 60335-2-41 európai szabvány előírásainak.
5.2 Rendeltetésellenes használat
A berendezést nem használhatja olyan személy, aki nem rendelkezik a szükséges készségekkel, illetve nem olvasta el vagy nem értette meg az útmutatóban ismertetett utasításokat.
A berendezés nem használható gyúlékony, robbanásveszélyes, mérgező vagy vegyileg agresszív folyadékok szivattyúzására.
A berendezést tilos gyúlékony vagy robbanásveszélyes környezetben használni.
A berendezésen tilos bármilyen változtatást végezni. A berendezés megváltoztatása esetén a jótállás érvényét veszti, és a gyártó mentesül minden polgári és büntetőjogi felelősség alól.
Csiszolásra és polírozásra használt anyagok, illetve más, felületet roncsoló anyagok a berendezés meghibásodását okozzák. Ezek a berendezések nem alkalmasak dörzshatású homokot, iszapot vagy agyagot tartalmazó folyadékok szivattyúzására. Ezek a berendezések háztartási felhasználásra szánt víz szivattyúzására alkalmasak, ivóvíz szivattyúzására azonban nem használhatók!
A berendezések szennyvíz szivattyúzására szintén nem alkalmasak.
5.3 Főbb részegységek (1. ábra)
A1 Menetes szívóoldali csatlakozóelem
A1b Integrált előszűrő (ha van a berendezésben)
A2 Menetes nyomóoldali csatlakozóelem
A2b Töltönyílás kupakja (ha van a berendezésen)
A3 Leeresztőszelep
A4 Szivattyúház
A4b Fogantyú
A5 Főkapcsoló
A6 Megerősített tömlő
A7 Nyomáskapcsoló
A8 Hálózati kábel
A9 Szelep
A9b Szelepsapka
A10 Tartály
A11 Nyomásmérő
A12 Hálózati csatlakozó
6 ÜZEMBE HELYEZÉS
Figyelem – veszély!
Üzembe helyezés vagy összeszerelés előtt csatlakoztassa le a berendezést a táphálózatról (3. ábra).
! Figyelem – veszély!
Használat előtt mindig ellenőrizze szemrevételezéssel, hogy nem sérült-e a berendezés, különös tekintettel a hálózati csatlakozóra (A12) és kábelre (A8). Ha a berendezés sérült, ne használja. Ilyen esetben vizsgáltassa meg a berendezést a márkaszervizzel vagy engedéllyel rendelkező villanyszerelővel.
Figyelem – veszély!
A hálózati kábel (A8) elvágása esetén a jótállás érvényét veszti; a kábelt a javítás során eredeti hálózati kábelre (A8) kell kicserélni az ügyfél költségére (akkor is, ha a javításra a jótállási időszakban kerül sor). Ha szükséges a hálózati kábel (A8) meghosszabbítása, olyan hosszabbítót használjon, amelynek paraméterei nem rosszabbak az eredeti hálózati kábel (A8) jellemzőinél. A berendezést ne emelje fel és a hálózati csatlakozót (A12) ne húzza ki a hálózati kabelnél (A8) fogva.
6.1 A berendezés összeszerelése
A berendezés használata előtt csatlakoztassa a szívótömlőt és a nyomótömlőt. Helyezze el a berendezést stabilan olyan sík felületen, ahol nem kerülhet víz alá (4. ábra).
Annak érdekében, hogy a vibrációt ne vegyék át a tömlők és a falak, a berendezést helyezze gumialátétre, és használjon speciális tömlőt (amely ellenáll a szívásnak és a nyomásnak) közvetlenül a berendezés szívó- és nyomóoldalán (5. ábra) a vibráció csökkentéséhez.
6.2 A szívótömlő felszerelése
Figyelem – veszély!
Ha a berendezésben nincs integrált előszűrő, szereljen be visszacsapószelepet a szívótömlő és a szívóoldali csatlakozóelem (A1) közé. Ez a szelep arról gondoskodik, hogy a szívótömlő ne kerüljön nyomás alá, mert az szivárgást vagy kiszakadást okozhat.
A szívótömlő arra szolgál, hogy a vizet a beszívási pontról a berendezésbe szállítsa. Rögzítse a szívótömlőt a menetes csatlakozóelemhez (A1). Ellenőrizze, hogy a szívótömlő csatlakozása légmentes-e, ugyanis szivárgás esetén csökkenhet a folyadék áramlási sebessége a berendezésben, illetve előfordulhat, hogy a berendezés egyáltalán nem képes szivattyúzni a folyadékot. A szívótömlőnek legalább 25 mm átmérőjűnek kell lennie, valamint ellen kell állnia a fizikai behatásoknak és a vákuumnak.
A berendezéshez lábszeleppel ellátott szívótömlő használata ajánlott. A légmentes csatlakozás érdekében használjon teflonszalagot (12-15 rétegben) (6. ábra). Ügyeljen arra, hogy a beszívási ponton elegendő mennyiségű víz legyen, és a szívótömlő vége folyamatosan víz alatt legyen.
Mivel az önfelszívó szivattyúk maximális szívómagassága 8 méter, a berendezés legfeljebb 8 méterre legyen a szivattyúzott víz szintjétől. A szívótömlő vízszintes részének fokozatosan emelkednie kell a berendezés felé, hogy elkerülhető legyen a légbuborékok képződése a tömlőben, ami ronthatná a berendezés működését (7. ábra). Ha a berendezésben nincs integrált előszűrő (A1b), szereljen be egye a szívótömlő és szívóoldali csatlakozóelem (A1) közé.
6.3 A berendezés feltöltése
A nyomótömlő felszerelése előtt teljesen töltse fel a szivattyúházat (A4) és a szívócsövet vízzel a nyomóoldali csatlakozóelemen (A2) keresztül. A szivattyú a töltőnyilás kupakján (A2b) keresztül is feltölthető, ha van ilyen a berendezésen (8. ábra).
A szivattyúház (A4) feltöltése során buborékok képződnek, ezeket a berendezés különböző irányokba történő óvatos billegtetésével távolítsa el a folyadékból. Addig folytassa a feltöltést, amíg a víz szintje eléri a betöltőnyílás peremét.
Ha a berendezésben van integrált előszűrő, azt is fel kell tölteni a betöltőnyilásán (A1b) keresztül. Csavarja le a kupakot, töltse fel a berendezést a nyilás pereméig, majd kézzel csavarja vissza a kupakot (8. ábra).
6.4 A nyomótömlő felszerelése
A nyomótömlőt a berendezés felső részére (A2) kell felszerelni. A berendezéshez minél nagyobb (legalább 19 mm) átmérőjű tömlőt vagy csövet csatlakoztasson. Kisebb átmérő esetén jelentősen csökken az áramlási sebesség a berendezésben. A légmentes csatlakozás érdekében használjon teflonszalagot (12-15 rétegben) (9. ábra).
A háztartási szivattyúrendszerek csövei folyamatosan nyomás alatt vannak, ezért ezeknél célszerű olyan megerősített tömlöt használni, amely képes elviselni az ilyen rendszerekben állandóan fennálló nyomást.
Figyelem – veszély!
Folyamatosan nyomás alatt álló csövek esetén a berendezés nyomóoldalán nem használható kerti locsolótömlő vagy szívótömlő, mivel az állandó nyomás, a kopás és az anyagok fáradása miatt ezek a tömlők akár rövid idő alatt is könnyen kiszakadhatnak. Locsolótömlők csak abban az esetben használhatók, ha a rendszer nincs folyamatosan nyomás alatt – például van elzárószelep vagy vízcsap a rendszer nyomóoldalán –, és akkor is kizárólag kültérben.
6.5 Biztonsági intézkedések
A felhasználónak megfelelő megoldásokkal gondoskodnia kell arról, hogy a berendezés ne károsodjon vízbehatolás, illetve a berendezés vagy valamely külső részegységének meghibásodása miatt (pl. vízbehatolás elleni védőkapcsolás, riasztórendszer, tartalék szivattyú vagy gyűjtőtartály segítségével – ezeket külön üzembiztos áramkörre kell kötni). A biztonsági intézkedéseket az adott használati körülményeknek megfelelően kell megválasztani, és alkalmasnak kell lenniük a vízszivárgásból adódó meghibásodások megelőzésére/csökkentésére.
A felhasználónak fröccsenésgátlót is fel kell szerelnie, hogy megelőzze a szivattyú meghibásodása miatt fellépő szivárgásból vagy fröccsenésből adódó károkat. Az esetlegesen szivárgó víz azonnali eltávolítása tartalék szivattyúval vagy padlóösszefolyóval oldható meg. A másik megoldás egy riasztórendszer telepítése, amely vízszivárgás esetén jelzést generál, és/vagy azonnal leállítja a berendezést és a vízellátást, így megelőzve a berendezésben vagy az építményekben okozott károkat.
Mindezek mellett javasoljuk, hogy a szivattyúhelyiségben elhelyezett berendezéseket legalább 5-10 cm-rel a padlószint felett helyezze el, hogy egy esetleges szivárgás ne okozzon azonnali meghibásodást. Ha a felhasználó figyelmen kívül hagyja ezt az ajánlást, a gyártó nem vállal felelősséget az abból adódó károkért.
Figyelem – veszély! Szárazonfutás
Ha a berendezés 5 percnél hosszabb ideig nem szív be vizet, akkor túlmelegedés miatt meghibásodhat. Ha valami akadályozza a vízáramlást, állítsa le a berendezést.
A szárazonfutás tönkreteheti a berendezést, ezért ügyeljen arra, hogy a szivattyú soha ne üzemeljen 10 másodpercnél hosszabb ideig víz nélkül.
7 BEÁLLÍTÁSOK
7.1 Előzetes beállítások
A felhasználó nem módosíthatja a berendezés gyári beállításait.
8 BEINDÍTÁS
Figyelem – veszély!
Üzembe helyezés vagy összeszerelés előtt csatlakoztassa le a berendezést a táphálózatról (3. ábra).
8.1 Beindítás
Miután minden tömlőt csatlakoztatott, és a szivattyúházat (A4) is feltöltötte vízzel, csatlakoztassa a hálózati csatlakozót (A12) az aljzatba, majd kapcsolja be a berendezést a főkapcsolóval (A5). A feltöltési fázis közben legyen nyitva a nyomótömlő szelepe, hogy távozhasson levegő és felépülhessen a víznyomás. Ha a szívótömlő nincs tele vízzel, akár 7 percig is eltarthat, amíg a szivattyú teljesen üzemképes lesz. Ha a feltöltési fázis maximális időtartama alatt nem épül fel a víznyomás, kapcsolja ki a berendezést, és kövesse a „Hibaelháritás” című részben leírtakat (11. fejezet).
8.2 Műszaki információk
A jelzett áramlási sebességek maximális értékek; ezek külső komponensek (pl. nyomótömlő, könyökelemek, előszűrő) használata esetén alacsonyabbak lehetnek. Ezt vegye figyelembe a berendezés kiválasztásánál. A konkrét telepítési körülményekhez tartozó áramlási sebességeket az áramlási sebességek grafikonja tartalmazza (12. ábra).
9 KARBANTARTÁS
Figyelem – veszély! A rendszer nyomás alatt van!
Mielött bármilyen karbantartási vagy hibaelhárítási müveletet megkezdene, húzza ki a berendezés hálózati kábelét (A8) az aljzatból.
Ellenőrizze, hogy a berendezés tartálya (A10) vagy a csatlakoztatott tömlők nyomás alatt vannak-e. Ehhez nyisson meg egy fogyasztót (vízcsapot), és engedje ki az összes vizet a rendszerből. Ezt követően elvégezhetők a tisztítási és karbantartási műveletek.
9.1 A szürök tisztítása
Az előszűrőt (A1b) rendszeresen tisztítsa meg tiszta vízzel, és/vagy ellenőrizze, hogy nem tömődött-e el (10. ábra). A szűrőegységet alaposan mossa le tiszta vízzel.
9.2 A tartály (A10) nyomásának ellenőrzése
A berendezés megfelelő működése érdekében rendszeresen (évente 3-4 alkalommal) ellenőrizze a tartályban (A10) fennálló nyomást, amelynek kívánt értéke 1,5 bar. A nyomás ellenőrzéséhez csavarja le a szelepsapkát (A9b) a tartályról (A10), majd csatlakoztasson egy nyomásmérővel ellátott légszivattyút a szelephez (A9) (11. ábra). Ha a kapott érték alacsonyabb, mint 1,5 bar, korrigálja a nyomást.
Az elégtelen légnyomás a berendezés meghibásodásához és a tartály (A10) gumimembránjának kopásához vezethet. A jótállás nem vonatkozik a tartály (A10) nem megfelelő nyomásszintjéből adódó meghibásodásokra.
10 TÁROLÁS
Figyelem – veszély! A rendszer nyomás alatt van!
Mielött bármilyen karbantartási vagy hibaelhárítási műveletet megkezdene, húzza ki a berendezés hálózati kábelét (A8) az aljzatból.
Ellenőrizze, hogy a berendezés tartálya (A10) vagy a csatlakoztatott tömlők nyomás alatt vannak-e. Ehhez nyisson meg egy fogyasztót (vízcsapot), és engedje ki az összes vizet a rendszerből. Ezt követően a tartály felhasználható tárolásra.
Mindig gondoskodjon a berendezés fagy elleni védelméről. Ha a hőmérséklet +5 °C-ra vagy az alá esik, helyezze a berendezést száraz, fagytól védett helyre. A szívó- és a nyomótömlő lecsatlakoztatása után csavarja le a leeresztőszelepet (A3), majd döntse meg a berendezést, hogy az összes víz távozzon a tartályból (A10). A szivattyúház (A4) kiürítéséhez fordítsa fel a berendezést, hogy a nyomóoldali kimeneten (A2) keresztül távozzon a benne lévő víz.
11 HIBAELHÁRÍTÁS
| Problémák Lehetséges okok Megoldások | ||
| A motor működik, de a berendezés nem szivattyúz vizet | 1) A szivattyúházat (A4) nem töltötték fel vízzel indítás előtt. 1) Tõltse fel a szivattyúházat (A4, lásd: 6.3. pont). | |
| 2) A szívótömlő csatlakozása nem légmentes. | 2) Ellenőrizze, hogy a berendezés az ajánlott tartozékokkal van-e felszerelve. Ellenőrizze, hogy a szívótömlő csatlakozása légmentes-e, illetve helyezzen teflonszalagot a menetekre. | |
| 3) A lábszelep szívókosara eltömödött. 3) Tisztítsa meg a lábszelepet és a szívókosarat. | ||
| 4) A nyomóoldalon nem tud távozni a levegő, mert a szívóoldal zárva van. | 4) Feltöltés közben nyissa ki a szívóoldali pontokat (vízcsap, tömlők). | |
| 5) Nem telt el elég idő. | 5) Teljesen töltse fel vízzel a szívótömlőt, majd várjon 7 percet a berendezés beindítását követően. | |
| 6) Túl nagy szívómagasság. 6) Csökkentse a szívómagasságot (max. 8 m). | ||
| 7) A szívótömlő nem merül a víz alá. | 7) Ellenőrizze a víz szintjét a kútban vagy a ciszternában, és lehetőség szerint használjon hosszabb szívótömlőt. | |
| A motor nem indul 1) A berendezés nem kap elektromos áramot. | 1) Ellenőrizze a feszültséget, és győződjön meg arról, hogy be van-e dugva a hálózati csatlakozó (A12). | |
| A víz áramlási sebessége elégtelen | 1) Túl nagy a szívó- és/vagy a szállítómagasság. | 1) A túl nagy szívó- vagy szállítómagasság, valamint a külső részegységek alkalmazása csökkenti az áramlási sebességet. Ez nem hibajelenség. |
| 2) A lábszelep szívókosara eltömödött. 2) Tisztítsa meg a szívókosarat. | ||
| 3) A beszívási pontnál túl gyorsan csökken a vízszint. 3) Merítse mélyebbre a lábszelepet. | ||
| 4) A folyadék áramlási sebességét a vízben lévő üledék csökkenti | 4) Tisztítsa meg a szivattyúházat (A4) a szívóoldali bemeneten (A1) és a nyomóoldali kimeneten (A2) keresztül vízsugárral, és ha szükséges, vizsgáltassa meg a berendezést a márkaszervizzel. Ha nincs a berendezésben integrált előszűrő (A1b), szereljen be egyet. | |
| A termosztát leállítja a berendezést | 1) A járókerék és a szennyeződések közötti súrlódás miatt a motor túlterhelt.Szárazonfutás, vagy elégtelen a víz áramlási sebessége. | 1) Tisztítsa meg a szivattyúházat (A4) a szívóoldali bemeneten és a nyomóoldali kimeneten (A2) keresztül vízsugárral, hagyja, hogy a termosztát lehüljön (kb. 1 óra), és ha szükséges, vizsgáltassa meg a berendezést a márkaszervizzel. |
| 2) Szárazonfutás. | 2) Ellenőrizze, hogy van-e víz a rendszerben, hagyja, hogy a termosztát lehüljön (kb. 1 óra), és ha szükséges, vizsgáltassa meg a berendezést a márkaszervizzel. | |
| A berendezés folyamatosan be- és kikapcsol | 1) Nincs visszacsapószelep a szívótömlőn, és a víz visszafolyik a szívótömlőből. | 1) Ellenőrizze, hogy a berendezés fel van-e szerelve lábszeleppel vagy köztes szeleppel a szívóoldalon. |
| 2) A tartály (A10) gumimembránja károsodott. | 2) Cserélje ki a tartályban lévő gumimembránt. Forduljon a márkaszervizhez. | |
| 3) Nincs légnyomás a tartályban. | 3) Tõltse fel a tartályt (A10) levegővel a szabályozószelep (A9) segítségével úgy, hogy a nyomás értéke 1,5 bar legyen (lásd a „Karbantartás” című részt). | |
| 4) A nyomóoldali csatlakozás nem légmentes. | 4) Tõmitse a nyomóoldalt, és ellenőrizze a rendszer légzárását. | |
| A berendezés nem áll le | 1) A nyomáskapcsoló kikapcsolásra beállított értéke túl magas. | 1) Vegye fel a kapcsolatot a márkaszervizzel, és állítassa be a nyomáskapcsolót. |
| 2) A nyomóoldali csatlakozás nem légmentes. | 2) Tõmitse a nyomóoldalt, illetve helyezzen teflonszalagot a menetekre. | |
JÓTÁLLÁS
A jelen útmutatóban ismertetett berendezésekre vonatkozó jótállás csak az ajánlások követése esetén érvényes – különösen a használat, telepítés és üzemeltetés tekintetében.
A termékre a vásárlás napjától számítva 24 hónap (ipari célú felhasználás esetén 12 hónap) jótállást biztosítunk, amely a hatályos jogszabályoknak megfelelően az anyaghibából és a kivitelezésből adódó meghibásodásokra vonatkozik. A jótállás hatálya alá tartozó szervizelésre vonatkozó igényt a vásárlást igazoló dokumentummal kell alátámasztani.
A jótállás nem vonatkozik a berendezés felhasználási helyen történő szétszereléséhez és telepítéséhez kapcsolódó költségekre, a szerelők helyszínre utazási költségeire, valamint a szállítási költségekre.
A jótállás nem vonatkozik a nem megfelelő telepítésből vagy üzemeltetésből, a nem megfelelő környezeti feltételekből, a gondatlanságból, a kereskedelmi felhasználásból és a nem megfelelő javítási kísérletekből adódó meghibásodásokra; ezekért a gyártó nem vállal felelősséget. A jótállás mindezek mellett a normal használattal járó kopásból adódó problémákra sem vonatkozik.
Az ezekből adódó költségek – különös tekintettel az ellenőrzéssel és a szállítással járó költségekre – a vásárlót és/vagy az üzemeltetőt terhelik. Ez arra az esetre is vonatkozik, ha bejelentett jótállási igény esetén kiderül, hogy a berendezés tökéletesen működik, vagy a hiba nem az anyaghasználat vagy a gyártási folyamat következménye.
A gyártó a berendezést visszaküldés előtt alapos műszaki ellenőrzésnek veti alá. A jótállási időszakban javítást kizárólag márkaszerviz vagy más hivatalos szerviz végezhet. A jótállás érvényét veszti, ha a felhasználó vagy egy nem hivatalos szerviz a jótállási időszakban megkísérli megjavítani a meghibásodott berendezést.
A jótállás abban az esetben is érvényét veszti, ha a felhasználó levágja a hálózati csatlakozót és/vagy megrövidíti a hálózati kábelt.
A jótállás keretein belül elvégzett munka nem jelenti a jótállási időszak meghosszabbítását, sem pedig a kicserélt vagy kijavított alkatrészekre vonatkozó új jótállási időszak kezdetét. A gyártó elutasít minden további igényt, beleértve a kedvezményre, módosításra vagy kártérítésre vonatkozó igényeket is.
Hibás működés esetén vegye fel a kapcsolatot azzal az értékesítési hellyel, ahol a terméket vásárolta, és mutassa be a vásárlást igazoló dokumentumot.
| Műszaki adatok Egység SXGP9 | 00XFBE SXGP | 300XFBE | |
| Hálózati feszültség V/Hz | 230 V ~ 50 Hz 230 V ~ 50 Hz | ||
| Teljesítmény W 900 1300 | |||
| Max. szállítómagasság (Hmax) | m | 42 50 | |
| Max. áramlási sebesség (Qmax) I/óra | 3300 4200 | ||
| Munkanyomás bar | 1.5–3.0 1.5–3.0 | ||
| Max. vízhőmérséklet (Tmax) | °C | 35 35 | |
| Max. szívómagasság | m | 8 | 8 |
| Max. szemcseméret | ∅ mm | 0 | 0 |
| Védelmi osztály | - | ||
| Motorszigetelés | - | B osztály | B osztály |
| Motorvédelem | - IPX4 IPX4 | ||
| Hangteljesítményszint LWA (EN ISO 3744) | dB (A) | 80 83 | |
| Nettó tömeg | kg | 15.3 16.2 | |
| Bruttó tömeg | kg 16.6 17.2 | ||
| Csatlakozóelem átmérője | mm | 25.4 25.4 | |
| Kábelhossz | m | 1 | 1 |
| Tartály térfogata | I | 24 24 | |
A müszaki változtatások jogát fenntartjuk!
