STNP900B - Vannpumpe STANLEY - Gratis bruksanvisning og manual

BRUKSANVISNING STNP900B STANLEY

Les disse instruksjonene nøye før bruk. Ta vare på instruksjonene for senere bruk. Ved problemer eller vanskeligheter, kontakt kundeservice: [e-mail] Side: 171-180

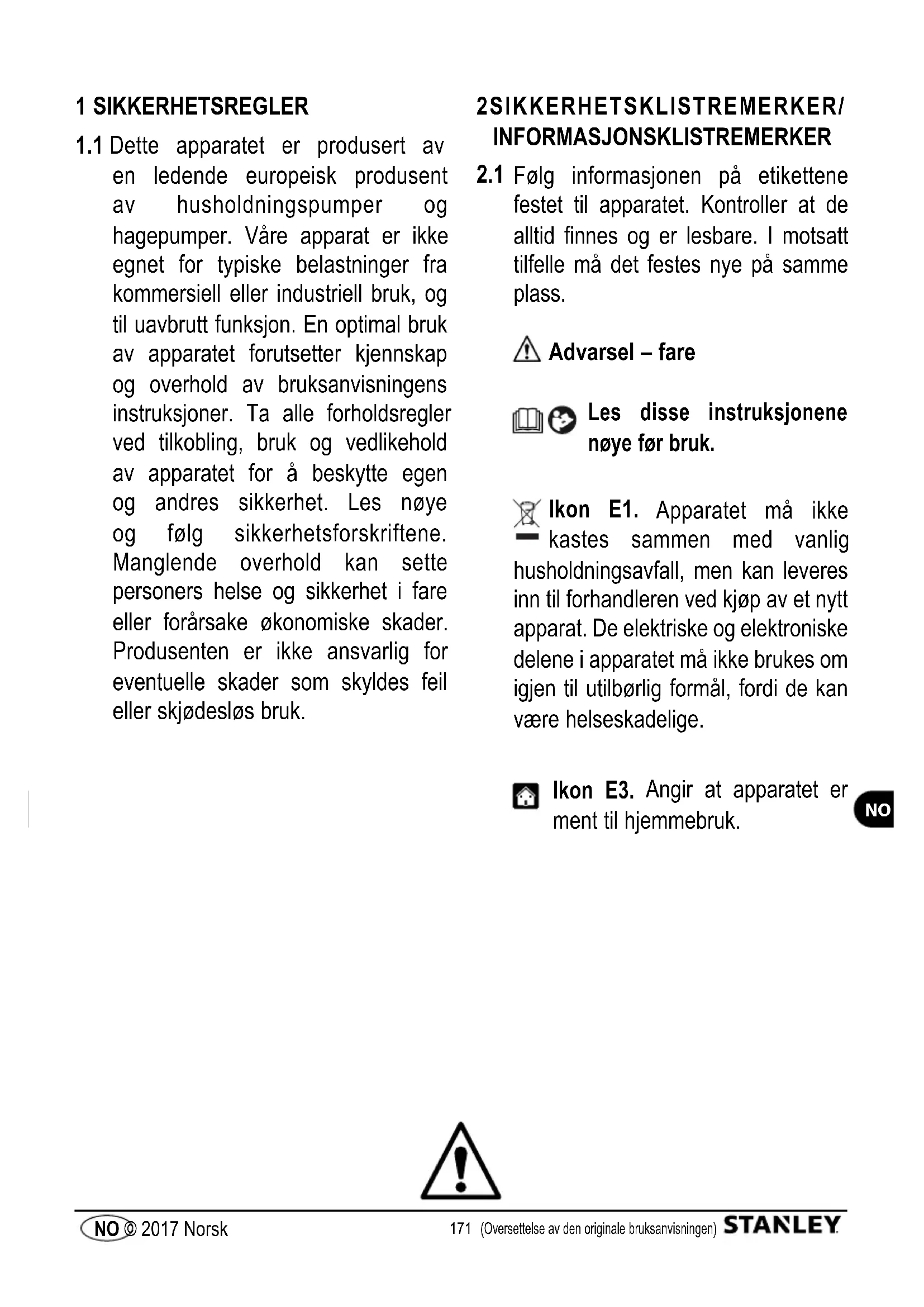

1.1 Dette apparatet er produsert av

en ledende europeisk produsent av husholdningspumper og hagepumper. Våre apparat er ikke egnet for typiske belastninger fra kommersiell eller industriell bruk, og til uavbrutt funksjon. En optimal bruk av apparatet forutsetter kjennskap og overhold av bruksanvisningens instruksjoner. Ta alle forholdsregler ved tilkobling, bruk og vedlikehold av apparatet for å beskytte egen og andres sikkerhet. Les nøye og følg sikkerhetsforskriftene. Manglende overhold kan sette personers helse og sikkerhet i fare eller forårsake økonomiske skader. Produsenten er ikke ansvarlig for eventuelle skader som skyldes feil eller skjødesløs bruk. 2 SIKKERHETSKLISTREMERKER/ INFORMASJONSKLISTREMERKER

Følg informasjonen på etikettene festet til apparatet. Kontroller at de alltid finnes og er lesbare. I motsatt tilfelle må det festes nye på samme plass. Advarsel – fare Les disse instruksjonene nøye før bruk. Ikon E1. Apparatet må ikke kastes sammen med vanlig husholdningsavfall, men kan leveres inn til forhandleren ved kjøp av et nytt apparat. De elektriske og elektroniske delene i apparatet må ikke brukes om igjen til utilbørlig formål, fordi de kan være helseskadelige. Ikon E3. Angir at apparatet er ment til hjemmebruk.172 (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk

CE-symbol. Angir at apparatet er i samsvar med gjeldende EU-direktiver. Posisjon til strømbryter. Angir strømbryterens posisjon. I = Bryter på 0 = Bryter av Garantert lydeffektnivå Apparatet er i isolasjonsklasse

3.1.1 Fare for skade! Apparatet må IKKE brukes av barn eller personer med nedsatte fysiske, sensoriske

eller psykiske evner, eller av personer uten erfaring eller kjennskap til apparatet. Barn må ikke leke med apparatet. Rengjøring og vedlikehold som skal utføres av brukeren må ikke overlates til barn.

3.1.2 Fare for eksplosjon eller forgiftning! Apparatet må ikke i noen tilfeller brukes med brannfarlige,

3.1.4 Fare for elsjokk! Ikke rett vannstråler mot apparatet, elektriske deler eller elektrisk utstyr.

3.1.5 Fare for kortslutning! Ikke bruk apparatet utendørs når det regner. Dette gjelder ikke for

nedsenkbare pumper, som også kan brukes når det regner. Det er uansett nødvendig å garantere at støpslet (A12) og eventuelle skjøteledninger er koblet slik at de er beskyttet mot vannsprut og oversvømmelse.

Fare for skade! Ikke la barn eller personer med nedsatte sensoriske, fysiske eller mentale evner, eller uautoriserte personer, bruke apparatet.

3.1.7 Fare for elsjokk! Ikke ta på støpslet (A12) eller stikkontakten med våte hender.

3.1.8 Fare for elsjokk og kortslutning! Hvis strømledningen (A8) er ødelagt, må den skiftes ut av

produsenten, servicesenteret eller kvalisert personale for å unngå enhver risiko.

3.1.9 Eksplosjonsfare! Ikke bruk apparatet med ødelagt suge- eller utløpsslange.

3.1.10 Fare for skade! Plasser apparatet stabilt. Ved bruk i nærheten av svømmebassenger, hagedammer

eller andre åpne vanndammer, må apparatet plasseres på en minimumsavstand på 2 m, og beskyttes mot fall i vann eller oversvømmelser. Dette gjelder ikke for nedsenkbare pumper ettersom disse kan brukes nedsenket i vann.

3.1.11 Fare for skade! Kontroller at apparatet har typeskilt med spesifikke egenskaper. Kontakt forhandleren

hvis dette ikke finnes. Apparat uten typeskilt må ikke brukes, fordi de kan ikke identifiseres og kan være farlige.

3.1.12 Eksplosjonsfare! Det er ikke tillatt å utføre inngrep på eller endre justeringene av styreventilene,

som er igjen i pumpehuset (A4) overopphetes og forårsake skader ved en lekkasje.174 (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk

3.1.14 Fare for skade! Ikke bruk apparatet uten tilsyn hvis det er fare for at fremmedlegemer kan tilstoppe

for å flytte apparatet, men bruk håndtaket (A4 b).

3.1.16 Eksplosjonsfare! Unngå at kjøretøy kjører over suge- eller utløpsslangen. Ikke dra eller flytt

apparatet med suge- eller utløpsslangen.

3.2.3 Fare! Unngå tørrkjøring av apparatet. Før apparatet startes må alltid pumpehuset (A4) fylles med

vann. Selv en kort periode med funksjon uten vann kan forårsake skader.

3.2.4 Fare for utilsiktet start! Før vedlikeholdsinngrep på apparatet må støpslet (A12) trekkes ut av

3.2.6 Fare! Apparatet er ikke egnet for transport av drikkevann eller forbruksvann. Vannet transportert av

apparatet kan være kontaminert av smøremiddellekkasjer.

3.2.7 Fare for skade! Vedlikeholdet og/eller reparasjonen av apparatet eller delene må kun utføres av

kvalifisert personale.

3.2.8 Fare for skade! Tøm ut resttrykket før slangen kobles fra apparatet. Gjør dette ved å koble

apparatet fra strømforsyningen og åpne en funksjon.

3.2.9 Fare for skade! Tilbehøret og apparatets deler må kontrolleres før bruk og jevnlig for ødeleggelser

og/eller slitasje.175 (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk

4.1 Hvordan bruke bruksanvisningen

Bruksanvisningen er en viktig del av apparatet. Ta vare på den for senere bruk. Les bruksanvisningen grundig før installasjon og bruk. Hvis du selger apparatet, må bruksanvisningen overlates til den nye eieren. Forsikre deg om at hver bruker er i besittelse av bruksanvisningen og kan lese informasjon om sikkerhet og bruk før apparatet startes.

4.2.1 Informasjonsmateriale som følger med

5.2 Ikke tiltenkt bruk

Personer uten erfaring eller personer som ikke har lest og forstått instruksjonene i bruksanvisningen må ikke bruke apparatet. Det er forbudt å bruke apparatet med brannfarlige, eksplosive, giftige eller kjemisk aggressive væsker. Det er forbudt å bruke apparatet i brannfarlige eller eksplosjonsfarlige omgivelser. Det er forbudt å utføre endringer på apparatet. Utføringer av endringer fører til bortfall av garantien og hever produsenten fra sivil- og strafferettslig ansvar. Slipestoffer eller andre stoffer som angriper materialene ødelegger apparatet. Apparatene er ikke egnet for bruk i væsker som inneholder slipende sand, leire eller slam. Apparatene er egnet for transport av sanitetsvann, men ikke for transport av drikkevann! Det er ikke tillatt å transportere kloakk med fekalier.

5.3 Hoveddeler (fig. 1)

A1 Gjenget sugekobling A1b Integrert forfilter (hvis finnes) A2 Gjenget utløpskobling A2b Påfyllingsplugg (hvis finnes) A3 Tømmeplugg A4 Pumpehus A4b Håndtak A5 Strømbryter A6 Forsterket slange A7 Trykkbryter A8 Strømledning A9 Ventil A9b Ventilhette A10 Beholder A11 Manometer A12 Støpsel 6 INSTALLASJON Advarsel – fare! Apparatet må være koblet fra strømmen ved installasjon og montering (fig. 3). Advarsel – fare! Før bruk må det alltid gjøres en synlig kontroll av apparatet, spesielt støpslet (A12) og strømledningen (A8), for å se om de er skadet. Et apparat som er skadet må ikke brukes, men kontrolleres av servicesenteret eller en kvalifisert elektriker. Advarsel – fare! Hvis strømledningen (A8) kuttes, fører det til bortfall av garantien, og installasjon av en ny original strømledning (A8) i løpet av reparasjonen (også for reparasjoner som dekkes av garantien) må dekkes av kunden. Hvis strømledningen (A8) må forlenges, må det kun brukes en skjøteledning med minst samme tverrsnitt som den originale strømledningen (A8). Aldri bruk strømledningen (A8) for å løfte apparatet eller trekke støpslet (A12) ut av stikkontakten.

6.1 Montering av apparatet

Koble suge- og utløpsslangen til apparatet før apparatet settes i funksjon. Plasser apparatet på et flatt underlag i en stabil posisjon beskyttet mot oversvømmelser (fig. 4). For å unngå at vibrasjonene overføres til eventuelle rør eller vegger, anbefaler vi å plassere apparatet på et gummiteppe og koble slangeseksjoner (som tåler innsuging og trykk) i de strekkene helt inntil apparatet (fig. 5) for å dempe vibrasjonene.

6.3 Fylling av apparatet

Før utløpsslangen monteres må pumpehuset (A4) og sugeslangen fylles helt med vann gjennom utløpskoblingen (A2). Påfyllingen kan også utføres gjennom påfyllingspluggen (A2 b) hvis finnes (fig. 8). Under fyllingen dannes det luftbobler i pumpehuset (A4). Disse fjernes ved å helle apparatet forsiktig i ulike retninger. Fyll opp igjen, og gjenta helt til vannet er like under påfyllingshullet. Hvis apparatet har et integrert forfilter, må det fylles mer vann gjennom hetten på forfilteret (A1 b). Ta av hetten og fyll på vann helt opp til kanten. Sett på hetten igjen ved å dreie den med hånden (fig. 8).

6.4 Montering av utløpsslangen

Koblingen til utløpsslangen er på toppen av apparatet (A2). Denne slangen må kobles til en slange eller et rør med størst mulig diameter (minst 19 mm, ¾”). En mindre diameter reduserer apparatets kapasitet betydelig. Bruk teflontape (12–15 lag) for en tett tilkobling (fig. 9). I et pumpesystem i en bolig er de tilkoblede slangene hele tiden under trykk. Av denne grunn anbefaler vi å utføre tilkoblingen til et fast forsyningsnett med en forsterket slange som tåler dette permanente trykket. Advarsel – fare! Bruken av vanningsslanger eller sugeslanger på apparatets utløpsside er ikke tillatt når slangene er under permanent trykk. Dette fordi det uavbrutte trykket, slitasjen, og materialtrettheten kan føre til at slangene eksploderer eller sprekker selv etter kort tid. Vanningsslanger kan kun brukes når de ikke er under permanent trykk, f.eks. når de er installert etter en på/av-ventil eller en vannkran, men uansett alltid utendørs.

6.5 Sikkerhetstiltak

Operatøren må ta egnede sikkerhetstiltak for å utelukke skader som følge av oversvømmelse av omgivelsene eller annet ved feil i apparatet eller eksterne deler (f.eks. installasjon av et oversvømmelsesvern, alarmsystem, reservepumpe, samletank og lignende, som må kobles til en egen og feilsikret elektrisk krets). Sikkerhetstiltakene må være egnet til hver enkelte brukssituasjon og i stand til å redusere og/eller hindre skader fra vannlekkasjer. Brukeren må også sørge for et sprutvern for å hindre at vannlekkasje eller vannsprut som følge av en feil kan forårsake skader. Det er nødvendig å garantere at vannet som har rent ut fjernes med en reservepumpe eller renner ned i et avløp. Alternativt kan det installeres et alarmsystem som ved en vannlekkasje utløser en alarm og/eller nødstopper apparatet og vannforsyningen før annet utstyr eller bygninger skades. I omgivelser hvor det installeres apparat anbefaler vi også å løfte alt utstyr 5–10 cm opp fra underlaget, slik at en vannlekkasje ikke kan forårsake umiddelbare skader. Skader som skylder manglende overhold av disse forskriftene kan ikke klages inn for produsenten. Advarsel – fare! Tørrkjøring Hvis apparatet fungerer i mer enn 5 minutter med lukket vannuttak, kan det skades som følge av overoppheting. Slå av apparatet når den normale vannstrømningen er hindret. Tørrkjøring ødelegger apparatet. Unngå tørrkjøring av apparatet i mer enn 10 sekunder. 7 JUSTERINGER

7.1 Forhåndsjusteringer

Våre apparat er fabrikkjusterte og disse justeringene må ikke endres av brukerne. 8 START Advarsel – fare! Apparatet må være koblet fra strømmen ved installasjon og montering (g. 3).

Sett inn støpslet (A12) når alle slangene er tilkoblet og pumpehuset (A4) er fylt med vann, og trykk på strømbryteren (A5). Under innsugingen må utløpsslangen være åpen, slik at luften i systemet kan slippes ut og det kan skapes vanntrykk. Hvis sugeslangen ikke er helt fylt med vann, kan det ta opp til 7 minutter før full drift nås. Hvis vannet etter maks innsugingstid ikke har kommet under trykk, slå av apparatet og følg feilsøkingslisten (kapittel 11).

8.2 Teknisk informasjon

Apparatets kapasitetsverdier er angitt som maksimumsverdier som reduseres med bruk av eksterne deler (f.eks. utløpsslange, vinkelstykke, forlter, osv.). Vær oppmerksom på dette ved valg av apparatet. Den effektive kapasiteten for de spesikke tilfellene er angitt i kapasitetsdiagrammet (g. 12). 9 VEDLIKEHOLD Advarsel – fare! Systemet er under trykk! Før vedlikehold og/eller under feilsøking må strømledningen (A8) trekkes ut av stikkontakten. Kontroller at koblingsslangene eller beholderen (A10) til apparatet ikke lenger er under trykk. Åpne en funksjon (vannkran) og tøm systemet helt for vann. Dernest kan alt vedlikehold og rengjøring utføres.

9.1 Rengjøring av filtrene

Rengjør forlteret (A1 b) jevnlig med rent vann og/eller kontroller at det ikke er tilstoppet av fremmedlegemer (g. 10). Skyll lterrommet med rent vann.

9.2 Kontroll av trykket i beholderen (A10)

For å garantere en korrekt funksjon av apparatet må trykket i beholderen (A10) kontrolleres jevnlig (3–4 ganger i året). Trykket må være 1,5 bar. For å kontrollere trykket, åpne ventilhetten (A9 b) på beholderen (A10) og koble en trykkluftpumpe med manometer til ventilen (A9) (g. 11). Reguler eventuelt trykket til 1,5 bar. For lavt lufttrykk forårsaker en uregelmessig funksjon av apparatet og slitasje på den innvendige gummimembranen i beholderen (A10). Eventuelle skader på apparatet forårsaket av et feil trykk i beholderen (A10) dekkes ikke av garantien.177 (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk

10 OPPBEVARING Advarsel – fare! Systemet er under trykk! Før vedlikehold og/eller under feilsøking må strømledningen (A8) trekkes ut av stikkontakten. Kontroller at koblingsslangene eller beholderen (A10) til apparatet ikke lenger er under trykk. Åpne en funksjon (vannkran) og tøm systemet helt for vann. Dernest kan alt arbeid vedrørende oppbevaring utføres. Det er helt nødvendig å beskytte apparatet mot frost. Ved en temperatur på +5 °C eller lavere, må apparatet demonteres og lagres på et tørt sted beskyttet mot frost. Etter å ha frakoblet suge- og utløpsslangen, løsne tømmepluggen (A3) og hell apparatet slik at alt vannet i beholderen (A10) renner ut. Snu apparatet opp ned for å tømme pumpehuset (A4) og la vannet renne ut av utløpskoblingen (A2).178 (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk

2) Kontroller om det brukes anbefalt tilbehør og at sugeslangen er

tett. Bruk teflontape på gjengene.

3) Bunnventilens sugerist er tilstoppet. 3) Rengjør bunnventilen og sugeristen.

4) Luften fra utløpssiden kan ikke slippes ut fordi uttakspunktet

4) Under innsugingen må uttakspunktene åpnes (vannkran, slange).

5) Ventetiden er ikke overholdt.

5) Fyll sugeslangen helt opp, og vent i opp til 7 minutter etter at

apparatet er slått på.

6) For stor sugehøyde. 6) Senk sugehøyden (maks 8 m).

1) Høy suge- og/eller løftehøyde.

1) Sugehøyden, løftehøyden og de eksterne delene reduserer

kapasiteten! Dette er ikke en feil.

2) Bunnventilens sugerist er tilstoppet. 2) Rengjør sugeristen.

4) Rengjør pumpehuset (A4) med en vannstråle gjennom

pumpehjulet. Tørrkjøring eller utilstrekkelig vannstrømning.

1) Rengjør pumpehuset (A4) innvendig med en vannstråle gjennom

utløpskoblingen (A2). La termostaten kjøles ned i ca. 1 time, og få apparatet eventuelt kontrollert av servicesenteret.

time, og få apparatet eventuelt kontrollert av servicesenteret. Apparatet slås på og av hele tiden.

3) Fyll beholderen (A10) med luft gjennom ventilen (A9) opp til

Apparatet fungerer uavbrutt. 1) Det innstilte utkoblingstrykket i trykkbryteren er for høyt. 1) Kontakt servicesenteret for regulering av utkoblingstrykket.

2) Utløpssiden er ikke tett. 2) Forsegle utløpssiden. Bruk teflontape på gjengene.179

(Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk

GARANTI Garantien til apparatene beskrevet i denne bruksanvisningen forutsetter overhold og etterfølgelse av alle anvisningene, spesielt med hensyn til bruk, installasjon og drift. Produktet som beskrives har en 24 måneders garanti (12 måneder ved profesjonell bruk) fra kjøpedato mot material- eller produksjonsfeil i samsvar med gjeldende regelverk. Garantikrav godkjennes kun ved fremlegging av original kvittering. Garantien dekker ikke utgifter til demontering og montering av apparatet på bruksstedet, reisekostnader til og fra bruksstedet for reparasjonspersonalet samt transportutgifter. Klager hvis årsaker skyldes installasjons- eller aktiveringsfeil, uegnede bruksforhold, utilstrekkelig vedlikehold, kommersiell bruk eller forsøk på uautoriserte reparasjoner samt normal slitasje, dekkes ikke av garanti og produsentansvar. Påfølgende kostnader, spesielt i forbindelse med kontroll og transport, må dekkes av apparatets bruker og/eller eier. Dette gjelder spesielt ved garantikrav når det fremgår av kontrollen at apparatet fungerer utmerket og problemfritt, eller at problemet ikke skyldes material- eller produksjonsfeil. Før tilbakelevering av produktet undergår det en streng teknisk kontroll. Reparasjoner i garantiperioden må kun utføres av vårt servicesenter eller ved et godkjent og autorisert verksted. Forsøk på reparasjon av kunden eller uautoriserte tredjepersoner i løpet av garantiperioden, fører til bortfall av garantien. Å kutte av støpslet (A12) og/eller forkorte strømledningen fører til bortfall av garantien. Inngrep utført av oss i garantiperioden forlenger ikke garantiens varighet, og er heller ikke grunnlag for en ny garantiperiode for de delene som har blitt skiftet ut eller reparert. Alle andre rettigheter er utelukket, spesielt med hensyn til rabatt, endring eller skadeserstatning samt ulike typer skader. Ved feil, kontakt forhandleren hvor produktet er kjøpt, og fremvis kvittering.180 (Oversettelse av den originale bruksanvisningen) NO © 2017 Norsk

Maks partikkelstørrelse Ø mm

6.1 Montering av apparaten

6.4 Montering av utloppsslangen

9.1 Rengöring av filtren
