MANUAL DE UTILIZARE STNP900B STANLEY

Vă rugăm să citiţi cu atenţie aceste instrucţiuni înainte de utilizare. Vă rugăm să păstraţi aceste instrucţiuni pentru consultarea pe viitor. În caz de probleme sau dificultăţi, vă rugăm să contactaţi linia de asistenţă a clienţilor: www.2helpu.com Pagina: 203-212

Reservados os direitos a alterações técnicas!203 (Traducerea instrucţiunilor originale) Română (Traducerea instrucţiunilor originale) © 2017 Română

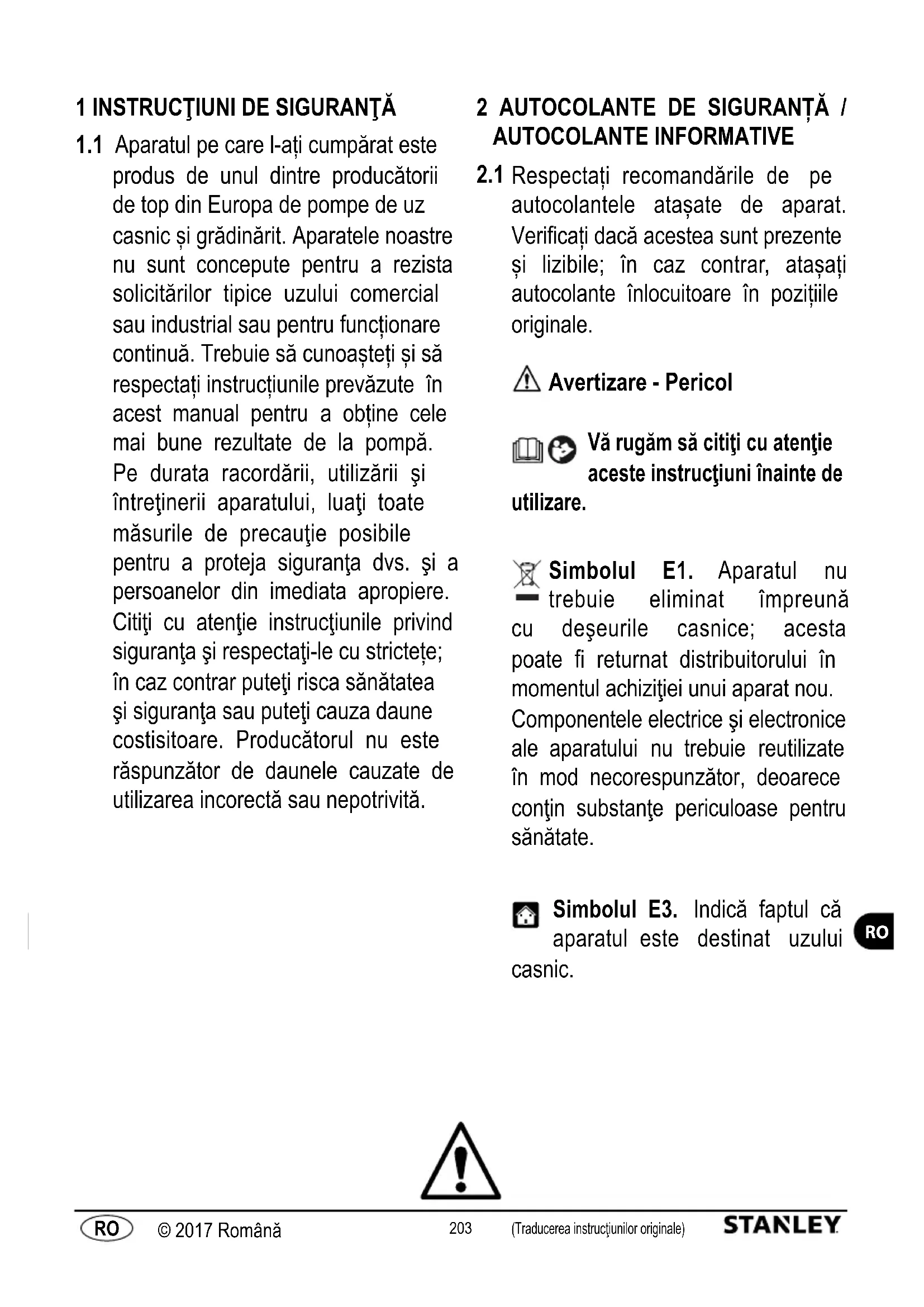

1.1 Aparatul pe care l-ați cumpărat este

produs de unul dintre producătorii de top din Europa de pompe de uz casnic și grădinărit. Aparatele noastre nu sunt concepute pentru a rezista solicitărilor tipice uzului comercial sau industrial sau pentru funcționare continuă. Trebuie să cunoașteți și să respectați instrucțiunile prevăzute în acest manual pentru a obține cele mai bune rezultate de la pompă. Pe durata racordării, utilizării şi întreţinerii aparatului, luaţi toate măsurile de precauţie posibile pentru a proteja siguranţa dvs. şi a persoanelor din imediata apropiere. Citiţi cu atenţie instrucţiunile privind siguranţa şi respectaţi-le cu strictețe; în caz contrar puteţi risca sănătatea şi siguranţa sau puteţi cauza daune costisitoare. Producătorul nu este răspunzător de daunele cauzate de utilizarea incorectă sau nepotrivită.

Respectați recomandările de pe autocolantele atașate de aparat. Verificați dacă acestea sunt prezente și lizibile; în caz contrar, atașați autocolante înlocuitoare în pozițiile originale. Avertizare - Pericol Vă rugăm să citiţi cu atenţie aceste instrucţiuni înainte de utilizare. Simbolul E1. Aparatul nu trebuie eliminat împreună cu deşeurile casnice; acesta poate fi returnat distribuitorului în momentul achiziţiei unui aparat nou. Componentele electrice şi electronice ale aparatului nu trebuie reutilizate în mod necorespunzător, deoarece conţin substanţe periculoase pentru sănătate. Simbolul E3. Indică faptul că aparatul este destinat uzului casnic.204 (Traducerea instrucţiunilor originale) © 2017 Română (Traducerea instrucţiunilor originale) Română

Simbolul CE. Indică faptul că aparatul respectă directivele UE relevante. Poziția comutatorului PORNIT/ OPRIT. Indică poziția comutatorului PORNIT/OPRIT. I = Comutator PORNIT 0 = Comutator OPRIT Nivelul garantat al puterii acustice Acest produs este evaluat în clasa de izolaţie I. Aceasta înseamnă că este echipat cu un conductor de împământare de protecţie (numai dacă simbolul există pe aparat).205 (Traducerea instrucţiunilor originale) Română (Traducerea instrucţiunilor originale) © 2017 Română

3.1.1 Pericol de rănire! NU permiteți ca aparatul să fie utilizat de copii sau persoane cu capacităţi fizice,

senzoriale sau mentale reduse, sau care nu au experienţa şi cunoştinţele necesare. Copiii nu trebuie să se joace cu aparatul. Lucrările de curățare şi întreţinere care revin utilizatorului nu trebuie efectuate de copii.

3.1.2 Pericol de explozie sau otrăvire! Niciodată nu utilizaţi aparatul cu lichide inamabile, toxice sau

agresive, sau lichide cu caracteristici incompatibile cu funcţionarea sa corespunzătoare.

3.1.3 Pericol de rănire! Nu îndreptaţi jetul de apă spre persoane sau animale.

3.1.4 Pericol de electrocutare! Nu îndreptaţi jetul de apă înspre aparat, componente electrice sau alte

Nu utilizaţi aparatul afară în ploaie. Acest lucru nu se aplică pompelor submersibile, care pot fi utilizate în condiții de ploaie; cu toate acestea, este esențial să se asigure că racordurile ștecherului (A12) și orice prelungitoare utilizate sunt protejate de stropi de apă și inundații.

3.1.6 Pericol de rănire! Nu permiteți ca aparatul să fie utilizat de copii, persoane cu capacităţi fizice,

senzoriale sau mentale reduse, sau de orice persoane neautorizate.

3.1.7 Pericol de electrocutare! Nu atingeţi ştecherul (A12) şi/sau priza cu mâinile ude.

3.1.8 Pericol de electrocutare și scurt-circuit! În cazul deteriorării cablului de alimentare (A8), acesta

trebuie înlocuit de producător, unul din centrele sale de service autorizate sau persoane calicate în mod similar, pentru a preveni toate riscurile.

3.1.9 Pericol de explozie! Nu utilizaţi aparatul în cazul în care furtunul de aspirare sau de refulare este

3.1.10 Pericol de rănire! Așezați aparatul într-o poziție stabilă; atunci când utilizați aparatul în apropiere de

piscine, iazuri de grădină sau alte corpuri de apă în aer liber, păstrați o distanță de cel puțin 2 m de marginea apei și protejați împotriva căderii în apă sau inundațiilor. Acest lucru nu se aplică pompelor submersibile, deoarece acestea pot fi utilizate scufundate în apă.

3.1.11 Pericol de rănire!

Verificaţi dacă aparatul este echipat cu plăcuţa cu datele de identificare și specificațiile sale; contactaţi distribuitorul imediat dacă aceasta lipseşte. Aparatele fără plăcuţă cu date de identificare nu trebuie utilizate, deoarece acestea nu pot fi identificate şi sunt potenţial periculoase.

3.1.12 Pericol de explozie! Nu se permite reglarea supapelor de comandă, a supapelor de siguranță sau

a altor dispozitive de siguranță, sau modificarea setărilor acestora.

3.1.13 Pericol de opărire! În cazul unei defecțiuni la întrerupătorul pneumatic sau la sursa de alimentare

cu apă, apa rămasă în interiorul corpului pompei (A4) se poate supraîncălzi și cauza opărire atunci când este evacută.206 (Traducerea instrucţiunilor originale) © 2017 Română (Traducerea instrucţiunilor originale) Română

Nu utilizați aparatul nesupravegheat dacă există riscul de funcționare defectuoasă.

3.1.15 Pericol de scurt-circuit! Nu deplasați aparatul prin tragerea de ștecherul (A12), de cablul de

alimentare (A8) sau de alte elemente de racordare; utilizați mânerul (A4 b).

3.1.16 Pericol de explozie! Nu permiteţi vehiculelor să treacă peste furtunul de aspirare sau de refulare.

Nu trageți și nu transportați aparatul de furtunul de aspirare sau de furtunul de refulare.

3.1.17 Pericol de rănire! Nu folosiți aparatul atunci când oameni sau animalele de companie se află în

lichidul pompat, sau pot intra în contact cu acesta.

3.2 PRECAUȚII DE SIGURANȚĂ: ACȚIUNI OBLIGATORII

3.2.1 Pericol de scurt-circuit! Toţi conductorii electrici trebuie protejați împotriva stropilor de apă.

3.2.2 Pericol de electrocutare! Conectați aparatul numai la o sursă de energie electrică în conformitate

cu standardele relevante (IEC 603641-1); în timpul pornirii, aparatul poate genera interferență asupra sistemului electric. Conectați aparatul la o priză prevăzută cu un dispozitiv de curent rezidual evaluat la 30 mA sau mai puțin. Utilizați numai cabluri electrice de legătură în conformitate cu reglementările relevante, aprobate pentru utilizare în exterior și cu un calibru cel puțin egal cu cel al cablului de alimentare al aparatului. Cablurile de alimentare înfășurate pe role trebuie să fie derulate în totalitate.

3.2.3 Pericol! Aparatul nu trebuie să funcționeze niciodată uscat; umpleți întotdeauna corpul pompei

(A4) cu apă înainte de a o porni. Chiar și o perioadă scurtă de funcționare fără apă poate cauza deteriorarea.

3.2.4 Pericol de pornire accidentală! Deconectaţi întotdeauna ştecherul (A12) de la priza de alimentare

înainte de a efectua orice fel de lucrare la aparat.

3.2.5 Pericol! Pentru a garanta siguranța aparatului, temperatura maximă a lichidului pompat nu trebuie

să depășească 35°C. Temperatura ambiantă nu trebuie să scadă sub +5°C.

3.2.6 Pericol! Aparatul nu este destinat a pompa apă potabilă sau apă pentru consum uman. Este posibil

ca apa pompată să fie contaminată de scurgerile de lubrefiant.

3.2.7 Pericol de rănire! Întreţinerea şi/sau repararea aparatului sau a componentelor electrice trebuie

efectuată numai de personal specializat.

3.2.8 Pericol de rănire! Eliberați presiunea reziduală înainte de a deconecta furtunul de la aparat; pentru

a face acest lucru, deconectați aparatul de la sursa de energie electrică și deschideți un orificiu de ieșire al utilizatorului.

3.2.9 Pericol de rănire! Înainte de utilizare și la intervale regulate, inspectați accesoriile și verificați

componentele aparatului la semne de uzură și/sau funcționare defectuoasă.207 (Traducerea instrucţiunilor originale) Română (Traducerea instrucţiunilor originale) © 2017 Română

4.1 Utilizarea manualului

Acest manual este parte integrantă a aparatului şi trebuie păstrat pentru consultarea pe viitor. Vă rugăm să citiţi manualul cu atenţie înainte de instalarea/utilizarea aparatului. Dacă aparatul este vândut, vânzătorul trebuie să înmâneze acest manual noului proprietar împreună cu aparatul. Asigurați-vă că fiecare utilizator are acces la manual înainte de pornirea aparatului și că are posibilitatea de a afla despre instrucțiunile de siguranță și funcționare.

Aparatul este livrat într-o cutie de carton. Pachetul livrat este ilustrat în fig. 1.

4.2.1 Materiale informative furnizate împreună cu aparatul

D1 Manualul de utilizare şi de întreţinere D2 Instrucţiuni de siguranţă D3 Reglementări privind garanţia

4.3 Eliminarea ambalajului

Materialele de ambalare nu poluează mediul, dar cu toate acestea trebuie reciclate sau eliminate în conformitate cu legislaţia în vigoare din ţara de utilizare.

5 INFORMAŢII TEHNICE

5.1 Utilizarea prevăzută

Aparatul este proiectat pentru a pompa apă curată din puțuri sau cisterne de apă de ploaie pentru grădinărit sau pentru utilizarea în sistemele de alimentare cu apă de uz casnic; aceste aparate nu pot fi utilizate pentru pomparea apei potabile. Murdăria, nisipul și sedimentele sunt abrazive și deteriorează rotorul. Montați filtre adecvate pentru a capta aceste particule în amonte de pompă. Substanțele agresive chimic din lichidul pompat deteriorează aparatul. Debitul orar minim permis este de 80 l/h (1,3 l/min). Aceste aparate nu sunt potrivite pentru sisteme de irigare prin picurare, deoarece debitul de apă este prea mic, ceea ce înseamnă că lichidul pompat nu este în măsură să răcească aparatul așa cum este necesar. Aparatul trebuie instalat într-un loc uscat, bine ventilat, protejat de îngheț și intemperii, cu o temperatură ambiantă nu mai mare de 35°C. Nu trebuie instalat sau utilizat niciodată în ploaie, în locuri umede sau în puțuri. Aparatul este conform cu standardul european EN 60335-2-41.

5.2 Utilizarea corespunzătoare

Utilizarea de către persoane necalificate sau care nu au citit și înțeles instrucțiunile din manual este interzisă. Alimentarea aparatului cu lichide inflamabile, explozive, toxice sau agresive chimic este interzisă. Utilizarea aparatului într-o atmosferă potenţial inflamabilă sau explozivă este interzisă. Se interzice orice fel de modificare la aparat. Orice fel de modificare a aparatului va face garanția nulă şi neavenită şi va elibera producătorul de orice fel de răspundere în temeiul dreptului civil şi penal. Substanțe de șlefuire și lustruire sau alte substanțe care atacă materialele, pot deteriora aparatul. Aceste aparate nu sunt potrivite pentru pomparea de lichide care conțin noroi abraziv, noroi sau lut. Aceste aparate sunt potrivite pentru pomparea apei în scopuri sanitare, dar nu pentru pomparea de apă potabilă! Substanțe fecale nu pot fi pompate cu aceste aparate.

5.3 Componentele principale (fig. 1)

A1 Fiting de aspirare filetat A1b Prefiltru integral (dacă este instalat) A2 Fiting de refulare filetat A2b Capac de umplere (dacă este instalat) A3 Dop de scurgere A4 Corpul pompei A4b Mâner A5 Comutator PORNIT/OPRIT A6 Furtun întărit A7 Înrerupător pneumatic A8 Cablu de alimentare A9 Supapă A9b Capac de supapă A10 Rezervor A11 Manometru A12 Ștecher 6 INSTALAREA Avertizare - pericol! Toate operaţiile de instalare şi asamblare trebuie efectuate cu aparatul deconectat de la sursa de alimentare cu energie (fig. 3). Avertizare - pericol! Înainte de utilizare, efectuați întotdeauna o inspecție vizuală a aparatului, în special a ștecherului (A12) și a cablului de alimentare (A8), să nu fie deteriorate. Un aparat deteriorat nu trebuie utilizat; în caz de deteriorare, aparatul trebuie verificat de centrul de service sau de un electrician autorizat. Avertizare - pericol! În cazul în care cablul de alimentare (A8) este tăiat, garanția devine nulă și un cablu de alimentare original de înlocuire (A8) trebuie să fie instalat în timpul reparației, pe cheltuiala clientului (chiar și în cazul reparațiilor în garanție). Dacă este necesară extinderea cablului de alimentare (A8), folosiți numai o extensie de calibru cel puțin egal cu cel al cablului de alimentare original (A8). Niciodată nu ridicați aparatul și nu scoateți ștecherul (A12) din priză prin intermediul cablului de alimentare (A8).

6.1 Asamblarea aparatului

Înainte de punerea în funcțiune a aparatului, trebuie conectate furtunurile de aspirare și de refulare. Așezați aparatul într-o poziție stabilă pe o suprafață plană, într-un loc protejat la inundare (fig. 4). Pentru a preveni transmiterea vibrațiilor la conducte sau pereți, așezați aparatul pe un covor de cauciuc şi utilizați bucăți de furtun (care trebuie să fie rezistent la aspirare și presiune), imediat în amonte și în aval de aparat (fig. 5), pentru a amortiza vibrațiile.

6.2 Montarea furtunului de aspirare

Avertizare - pericol! Dacă dispozitivul nu are un pre-filtru integral, trebuie instalată o supapă de control între furtunul de aspirare și fitingul de aspirare (A1): această supapă asigură ca furtunul de aspirare să nu ajungă sub presiune, ceea ce ar putea provoca scurgeri sau explozii. Furtunul de aspirare transportă apa de la punctul de aspirare la aparat. Conectați furtunul de aspirare la fitingul filetat (A1). Verificați dacă furtunul de aspirare montat este etanș, deoarece orice fel de scurgeri pot reduce debitul aparatului sau pot preveni complet aspirarea de apă. Furtunul de aspirare trebuie să aibă un diametru de cel puțin 25 mm (1”) și trebuie să fie rezistent la strivire și la vid.208 (Traducerea instrucţiunilor originale) © 2017 Română (Traducerea instrucţiunilor originale) Română

Se recomandă utilizarea unui furtun de aspirare cu supapă de picior. Pentru a asigura un racord etanș la aer, utilizați bandă de teflon (12-15 straturi) (fig. 6). Asigurați-vă că există suficientă apă în punctul de aspirare și că zona de aspirare a furtunului este permanent sub nivelul apei. Deoarece înălțimea maximă de aspirare a pompelor cu autoamorsare este de 8 metri, aparatul trebuie să fie la mai mult de 8 m deasupra nivelului apei în punctul de aspirare. Partea orizontală a furtunului de aspirare trebuie să crească continuu din punctul de aspirare a aparatului, pentru a preveni formarea de bule de aer în furtun, ceea ce ar putea afecta funcționarea aparatului (fig. 7). Un prefiltru trebuie instalat între furtunul de aspirare și fitingul de aspirare (A1), cu excepția cazului în care aparatul are un prefiltru integral (A1 b).

6.3 Umplerea aparatului

Înainte de a monta furtunul de refulare, umpleți complet corpul pompei (A4) și furtunul de aspirare cu apă prin fitingul de refulare (A2). Pompa poate fi de asemenea umplută prin intermediul capacului de umplere (A2 b), dacă este prezent (fig. 8). Pe durata umplerii corpului pompei (A4) se formează bule și acestea trebuie să fie evacuate prin înclinarea aparatului ușor în diferite direcții. Umpleți din nou și repetați această procedură până când nivelul apei este chiar dedesubtul orificiului de umplere. Dacă aparatul are un prefiltru instalat, trebuie adăugată mai multă apă prin capacul prefiltrului (A1 b). Deschideți capacul, umpleți cu apă până la margine și înșurubați capacul înapoi cu mâna (fig. 8).

6.4 Montarea furtunului de refulare

Fitingul furtunului de refulare se află în partea de sus a aparatului (A2). Furtunul trebuie să fie conectat la un furtun sau conductă cu cel mai mare diametru posibil (cel puțin 19 mm, ¾”). Diametre mai mici duc la reducerea drastică a debitului aparatului. Pentru a asigura un racord etanș la aer, utilizați bandă de teflon (12-15 straturi) (fig. 9). Într-un sistem de pompare de uz casnic, conductele conectate sunt presurizate permanent. De aceea, recomandăm utilizarea unui furtun întărit, capabil să reziste la această presiune permanentă, în cazul conectării la un sistem de distribuție permanentă. Avertizare - pericol! Utilizarea de furtunuri pentru grădină sau furtunuri de aspirare pe partea de refulare a aparatului nu este permisă în cazul în care conductele sunt presurizate permanent, deoarece presiunea continuă combinată cu uzura și oboseala materialelor poate provoca spargerea sau ruperea acestora chiar și după doar o perioadă scurtă de timp. Furtunurile pentru grădină pot utilizate numai în cazul în care nu sunt presurizate permanent, de exemplu atunci când sunt instalate în aval de o supapă de oprire sau un robinet de alimentare cu apă, și întotdeauna numai în aer liber.

6.5 Măsuri de siguranță

Utilizatorul trebuie să prevină daunele rezultate din inundarea spațiilor sau a altor cauze, în eventualitatea unei defecțiuni a aparatului sau a componentelor externe, prin adoptarea unor măsuri adecvate (de exemplu, instalarea unui circuit anti-inundare de protecție, sistem de alarmă, pompă de rezervă, rezervor de colectare sau caracteristici similare), care trebuie să fie conectate la un circuit electric separat, sigur la defecte. Măsurile de siguranță trebuie adaptate la condițiile specifice de utilizare și trebuie să ducă la reducerea și/sau prevenirea daunelor cauzate de scurgerile de apă. Utilizatorul trebuie să instaleze, de asemenea, un agent de pulverizare, pentru a preveni pagubele cauzate de scurgerile de apă sau stropirea din cauza unei defecțiuni a pompei. O pompă de rezervă sau un canal de scurgere de podea trebuie să fie instalat pentru a se asigura că orice apă de la scurgeri este îndepărtată cu promptitudine. În caz contrar, un sistem de alarmă poate fi instalat pentru a declanșa o alarmă și / sau o oprire de urgență a aparatului și a sursei de alimentare cu apă, în cazul unei scurgeri de apă, înainte de deteriorarea echipamentului sau a bunurilor. De asemenea, recomandăm ridicarea tuturor echipamentelor din camerele de instalare a aparatului la aproximativ 5-10 cm deasupra podelei, astfel încât orice scurgere de apă să nu cauzeze daune imediate. Producătorul nu își asumă nicio responsabilitate pentru daunele cauzate de nerespectarea acestor recomandări. Avertizare - pericol! Funcționarea uscată În cazul în care aparatul funcționează mai mult de 5 minute cu punctul de aspirare a apei închis, acesta poate fi deteriorat din cauza supraîncălzirii. Opriți aparatul atunci când debitul normal de apă este obstrucționat. Funcționarea uscată va deteriora aparatul astfel încât nu va mai putea fi reparat, de aceea nu îl lăsați niciodată să funcționeze uscat mai mult de 10 secunde. 7 REGLAJE

7.1 Reglaje preliminare

Aparatele noastre sunt presetate în fabrică și utilizatorii nu trebuie să modifice aceste setări. 8 PORNIREA Avertizare - pericol! Toate operaţiile de instalare şi asamblare trebuie efectuate cu aparatul deconectat de la sursa de alimentare cu energie (g. 3).

După ce toate conductele au fost conectate și corpul pompei (A4) este plin de apă, ștecherul (A12) poate conectat și comutatorul PORNIT/OPRIT (A5) poate pornit. În timpul fazei de amorsare, conducta de refulare trebuie să e deschisă pentru a permite scăparea aerului din sistem și a permite formarea presiunii apei. În cazul în care furtunul de aspirare nu este complet plin de apă, poate dura până la 7 minute pentru ca aparatul să devină pe deplin operațional. În cazul în care apa nu a presurizat după timpul maxim de amorsare menționat, opriți aparatul și procedați așa cum se descrie în planul de depanare (capitolul 11).

8.2 Informații tehnice

Valorile declarate pentru debitul aparatului sunt valori maxime, care sunt reduse în cazul în care se utilizează componente externe (de exemplu furtun de refulare, coturi, preltru etc.). Trebuie să se țină cont de acest lucru atunci când se alege aparatul. Debitul efectiv pentru condițiile specice de instalare este prezentat în gracul pentru debit (g. 12).208 209 (Traducerea instrucţiunilor originale) Română (Traducerea instrucţiunilor originale) © 2017 Română

9 ÎNTREŢINEREA Avertizare - pericol! Sistemul este presurizat! Înainte de orice fel de procedură de întreținere și/sau pe durata depanării, deconectați cablul de alimentare (A8) de la priză. Vericați dacă furtunurile de conectare sau rezervorul aparatului (A10) nu sunt încă sub presiune. Pentru a asigura acest lucru, porniți un utilizator (robinet de alimentare cu apă) și scurgeți toată apa din sistem. Toate lucrările de întreținere și curățare pot apoi efectuate.

9.1 Curăţarea filtrelor

Curățați preltrul (A1 b) în mod periodic cu apă curată și/sau inspectați-l pentru a vă asigura că acesta nu este murdar (g. 10). Irigați compartimentul ltrului cu apă curată.

9.2 Verificarea presiunii din rezervor (A10)

Pentru a asigura funcționarea corectă a aparatului, presiunea din rezervor (A10) trebuie să e vericată la intervale regulate (de 3-4 ori pe an); aceasta trebuie să e de 1,5 bari. Pentru a verica presiunea, deșurubați capacul supapei (A9 b) de la rezervor (A10) și vericați presiunea prin conectarea unei pompe de aer cu manometru la supapa (A9) (g. 11). În cazul în care presiunea este mai mică de 1,5 bar, readuceți-o la această valoare. Presiunea insucientă a aerului determină funcționarea defectuoasă a aparatului și duce la uzura membranei de cauciuc din rezervor (A10). Orice deteriorare a aparatului din cauza presiunii incorecte în rezervor (A10) nu este acoperită de garanție. 10 DEPOZITAREA Avertizare - pericol! Sistemul este presurizat! Înainte de orice fel de procedură de întreținere și/sau pe durata depanării, deconectați cablul de alimentare (A8) de la priză. Vericați dacă furtunurile de conectare sau rezervorul aparatului (A10) nu sunt încă sub presiune. Pentru a asigura acest lucru, porniți un utilizator (robinet de alimentare cu apă) și scurgeți toată apa din sistem. Toate procedurile de depozitare pot apoi efectuate. Este esențială protejarea aparatului de îngheț, iar în cazul temperaturilor de +5°C sau mai mici, acesta trebuie să e dezinstalat și depozitat într-un loc uscat, ferit de îngheț. După deconectarea furtunurilor de aspirare și de refulare, deșurubați dopul de scurgere (A3) și înclinați aparatul pentru a se scurge toată apa din rezervor (A10). Pentru a goli corpul pompei (A4), întoarceți aparatul cu susul în jos pentru a evacua apa de la tingul de refulare (A2).210 (Traducerea instrucţiunilor originale) © 2017 Română (Traducerea instrucţiunilor originale) Română

11 DEPANAREA Probleme Cauze posibile Rezolvări Motorul funcționează, dar aparatul nu aspiră apă

1) Corpul pompei (A4) nu a fost umplut cu apă înainte de

1) Umpleți corpul pompei (A4, vedeți punctul 6.3).

2) Furtunul de aspirare nu este etanș.

2) Verificați dacă au fost utilizate accesoriile recomandate.

Verificați dacă furtunul de aspirare este etanș la aer, utilizați bandă de teflon la fileturi.

3) Epuratorul filtrant de la supapa de picior este obstrucționat. 3) Curățați supapa de picior și epuratorul filtrant.

4) Aerul de la partea de refulare nu poate scăpa datorită faptului

că punctul de aspirare este închis.

4) Pe durata amorsării, deschideți punctele de aspirare (robinetul de

alimentare cu apă, furtunurile de apă).

5) Nu s-a permis un timp suficient.

5) Umpleți de tot furtunul de aspirare cu apă și așteptați până la

7 minute după ce aparatul este pornit.

6) Înălțime de aspirare excesivă. 6) Reduceți înălțimea de aspirare (max. 8 m).

7) Furtunul de aspirare nu este scufundat în apă.

7) Verificați nivelul apei din puț sau cisternă și prelungiți furtunul de

aspirare, dacă este posibil. Motorul nu pornește 1) Nu există alimentare cu energie. 1) Verificați tensiunea, conectați ștecherul (A12). Debitul de apă este insuficient

1) Înălțime de aspirare și/sau coloană excesivă.

1) Înălțimea de aspirare și coloana excesivă, precum și

componentele externe, reduc debitul! Aceasta nu constituie o funcționare defectuoasă.

2) Epuratorul filtrant de la supapa de picior este obstrucționat. 2) Curățați epuratorul filtrant.

3) Nivelul apei de la punctul de aspirare scade prea repede. 3) Scufundați supapa de picior în apă cu adâncimea mai mare.

4) Debitul aparatului este redus de murdăria din apă.

4) Curățați corpul pompei (A4) prin direcționarea unui jet de apă

prin fitingul de aspirare (A1) și fitingul de refulare (A2), iar dacă este necesar, verificați aparatul la centrul de service. Utilizați un prefiltru dacă aparatul nu are un prefiltru integral (A1 b). Termostatul oprește aparatul

1) Motorul este încărcat în exces datorită frecării dintre particulele

de murdărie și rotor. Funcționare uscată sau debit de apă insuficient.

1) Curățați interiorul corpului pompei (A4) prin direcționarea unui

jet de apă prin fitingul de refulare (A2), lăsați termostatul să se răcească timp de aproximativ 1 oră, iar dacă este necesar, verificați aparatul la centrul de service.

2) Funcționare uscată.

2) Verificați dacă există apă, lăsați termostatul să se răcească circa

1 oră și dacă este necesar duceți aparatul la centrul de service pentru a fi verificat. Aparatul pornește și se oprește în mod continuu

1) Nu există supapă de control la furtunul de aspirare, apa curge

înapoi de la furtunul de aspirare.

1) Verificați dacă la partea de aspirare este instalată o supapă de

picior sau intermediară.

2) Membrana de cauciuc din rezervor (A10) este defectă.

2) Înlocuiți membrana de cauciuc sau rezervorul.

Contactaţi centrul de service.

3) Nu există presiune a aerului în rezervor.

3) Umpleți rezervorul (A10) cu aer prin intermediul supapei

respective (A9) la o presiune de 1,5 bari (vedeți Întreținerea).

4) Partea de refulare nu este etanșă la aer.

4) Etanșați partea de refulare pentru a o face ermetică la aer,

verificați dacă sistemul este etanș. Aparatul funcționează continuu

1) Presiunea de oprire setată pentru întrerupătorul pneumatic

1) Informați centrul de service și solicitați reglarea presiunii de

2) Partea de refulare nu este etanșă la aer.

2) Etanșați partea de refulare pentru a o face ermetică la aer,

utilizați bandă de teflon la filete.211 (Traducerea instrucţiunilor originale) Română (Traducerea instrucţiunilor originale) © 2017 Română

GARANŢIA Garanțiile referitoare la aparat descrise în acest manual sunt condiționate de îndeplinirea tuturor recomandărilor pe care le conține, în special cele cu privire la utilizare, instalare și funcționare. Acordăm o garanție de 24 de luni (12 luni pentru vânzări profesionale) de la data de achiziție a produsului descris, acoperind defecte de material sau manoperă în conformitate cu legislația în vigoare. Solicitările de service în cadrul garanției trebuie însoțite de dovada de achiziție în original. Garanția nu acoperă costurile de demontare și instalarea aparatului în cauză la locul de utilizare, costurile de deplasare spre și de la locul de utilizare pentru personalul de reparații sau costurile de transport. Solicitările rezultate din instalarea sau funcționarea incorectă, condiții improprii de utilizare, neglijență, utilizarea în scopuri comerciale sau încercări de reparații necorespunzătoare nu sunt acoperite de garanție și nu se acceptă nicio responsabilitate pentru acestea; uzura normală este de asemenea exclusă. Costurile rezultate, și în special costurile de inspecție și de transport, vor suportate de către expeditor și/sau operatorul aparatului. Acest lucru se aplică, în special, atunci când se prezintă o cerere de garanție, dar aparatul se dovedește a funcționa perfect, fără defecte, sau problema nu se datorează unor defecte de materiale sau de manoperă. Înainte de returnarea la utilizator, ecare produs este supus unor controale tehnice stricte. Reparațiile în perioada de garanție trebuie efectuate numai de către unul din centrele noastre de service sau un atelier de reparații autorizat. Încercările de reparație efectuate de client sau terțe părți neautorizate pe durata perioadei de garanție vor avea ca rezultat pierderea tuturor drepturilor oferite de garanție. Tăierea ștecherului de alimentare și/sau scurtarea cablului de alimentare are ca rezultat pierderea drepturilor oferite de garanție. Lucrările efectuate de noi în cadrul garanției nu extind perioada de garanție și nici nu dau naștere la o perioadă de garanție nouă pentru piesele înlocuite sau reparate. Toate drepturile suplimentare, inclusuv dreptul la reduceri, modicări sau compensații, sau daune ulterioare de orice fel, sunt excluse. În cazul unei funcționări defectuoase, contactați punctul de vânzare de la care a fost achiziționat produsul, prezentând dovada de achiziție.212 (Traducerea instrucţiunilor originale) © 2017 Română (Traducerea instrucţiunilor originale) Română

Presiunea de funcționare bar 1.5~3.0 1.5~3.0 Temperatura maximă a apei (T max ) °C

Înălțimea de aspirare maximă m

Dimensiunea maximă a particulelor Ø mm

Izolaţia motorului - Clasa B Clasa B Protecţia motorului - IPX4 IPX4 Nivelul presiunii acustice L

Greutatea brută kg 16.6 17.2 Diametrul tingului mm

Volumul rezervorului l
