STNP900B - Vandens siurblys STANLEY - Nemokama naudojimo instrukcija
Raskite įrenginio instrukciją nemokamai STNP900B STANLEY PDF formatu.
| Produkto tipas | Paviršinis vandens siurblys |
| Prekės ženklas | Stanley |
| Modelis | STNP900B |
| Vardinė galia | 900 W |
| Maitinimo įtampa | 230 V ~ 50 Hz |
| Maksimalus srautas | 3300 l/h |
| Maksimalus pakėlimo aukštis | 42 m |
| Darbinis slėgis | 1,5 ~ 3,0 bar |
| Maksimalus siurbimo aukštis | 8 m |
| Maksimali vandens temperatūra | 35 °C |
| Apsaugos klasė | IPX4 |
| Garso slėgio lygis | 80 dB(A) |
| Rezervuaro talpa | 24 L |
| Jungiamųjų detalių skersmuo | 25,4 mm (1") |
| Kabelio ilgis | 1 m |
| Grynasis svoris | 15,3 kg |
| Bendras svoris | 16,6 kg |
| Paskirtis | Švarus vanduo (švarus) sodui ir buitiniam tiekimui, negeriamas |
| Siurblio tipas | Savisiurbis |
| Variklio apsauga | Termostatas |
| Izoliacijos klasė | B klasė |
| Prevencinė priežiūra | Reguliariai valyti pirminį filtrą; tikrinti rezervuaro slėgį (1,5 bar) 3–4 kartus per metus |
| Garantija | 24 mėnesiai (12 mėnesių profesionaliam naudojimui) |
Dažnai užduodami klausimai - STNP900B STANLEY
Naudotojų klausimai apie STNP900B STANLEY
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Vandens siurblys PDF formatu nemokamai! Raskite savo instrukciją STNP900B - STANLEY ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. STNP900B prekės ženklo STANLEY.

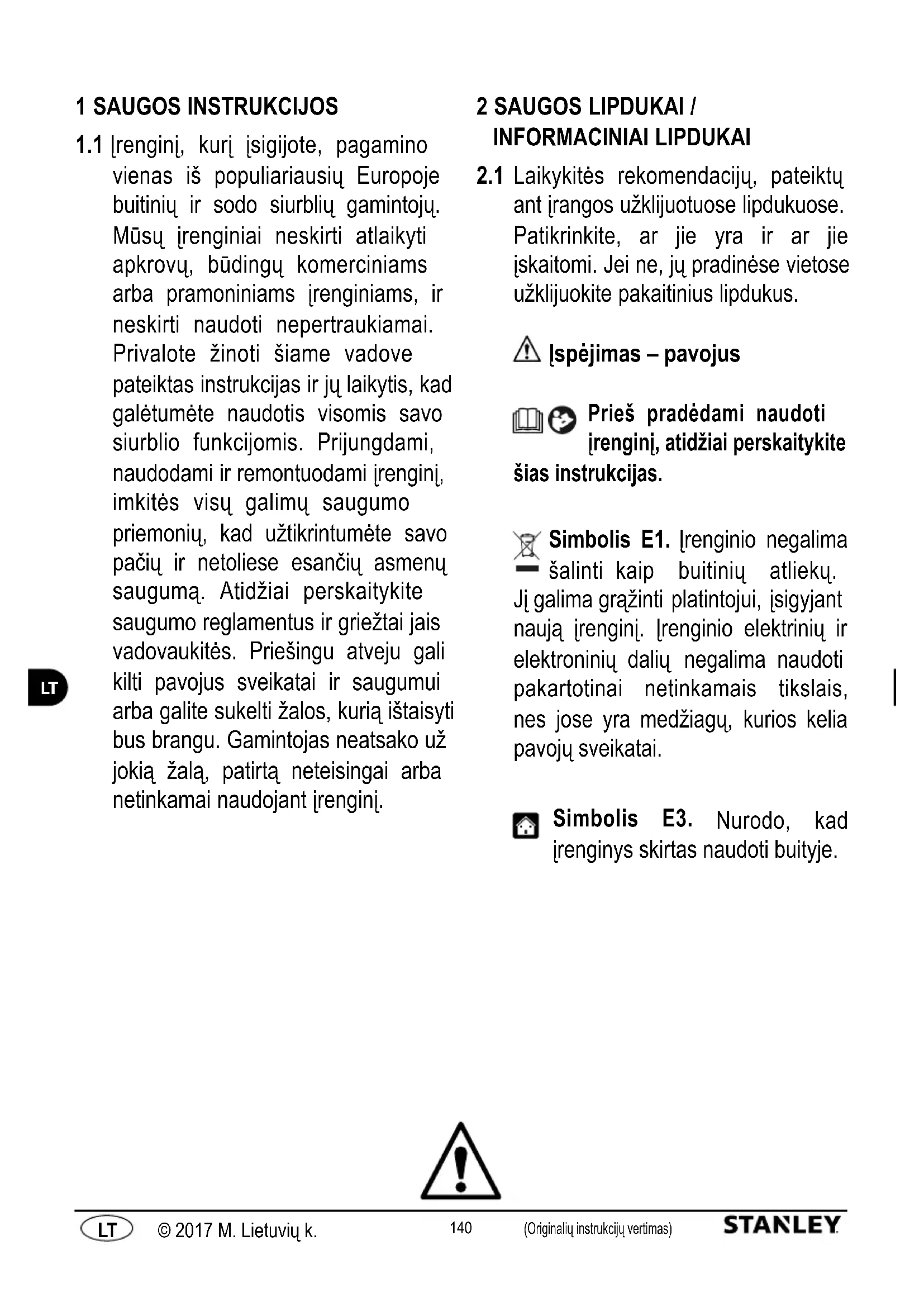

NAUDOJIMO INSTRUKCIJA STNP900B STANLEY
1.1 [rengini, kurj isigijote, pagamino vienas iš populariausių Europoje buitinių ir sodo siurblių gamintojų. Mūsų [renginiai neskirti atlaikyti apkrovų, būdingų komerciniams arba pramoniniams [renginiams, ir neskirti naudoti nepertraukiamai. Privalote žinoti šiame vadove pateiktas instrukcijas ir jų laikytis, kad galėtumėte naudotis visomis savo siurblio funkcijomis. Prijungdami, naudodami ir remontuodami [rengini], imkitės visų galimų saugumo priemonių, kad užtikrintumėte savo pačių ir netoliese esančių asmenų saugumą. Atidžiai perskaitykite saugumo reglamentus ir griežtai jais vadovaukitės. Priešingu atveju gali kilti pavojus sveikatai ir saugumui arba galite sukelti žalos, kurią ištaisyti bus brangu. Gamintojas neatsako už jokią žala, patirtą neteisingai arba netinkamai naudojant [rengini].
2 SAUGOS LIPDUKAI / INFORMACINIAI LIPDUKAI
2.1 Laikykitės rekomendacijų, pateiktų ant įrangos užklijuotuose lipdukuose. Patikrinkite, ar jie yra ir ar jie įskaitomi. Jei ne, jų pradinėse vietose užklijuokite pakaitinius lipdukus.
! lspėjimas – pavojus
Prieš pradėdami naudoti įrenginį, atidžiai perskaitykite šias instrukcijas.
Simbolis E1. lrenginio negalima šalinti kaip buitinių atliekų. Jį galima gražinti platintojui, įsigyjant naują lrenginį. lrenginio elektrinių ir elektroninių dalių negalima naudoti pakartotinai netinkamais tikslais, nes jose yra medžiagų, kurios kelia pavojų sveikatai.
Simbolis E3. Nurodo, kad irenginys skirtas naudoti buityje.
CE CE simbolis. Nurodo, kad irenginys atitinka susijusias ES direktyvas.
IJUNGIMO / IŠJUNGIMO jungiklio padėtis. Nurodo [JUNGIMO / IŠJUNGIMO jungiklio padėti.
I – jungiklis [JUNGTAS 0 – jungiklis IŠJUNGTAS
Garantuotas garso galios lygis
Šis gaminys priskiriamas I izoliacijos klasei. Tai reiškia, kad jame įmontuotas apsauginis įžeminimo laidininkas (tik jei simbolis yra ant įrenginio).
3 SAUGOS TAISYKLÈS / LIEKAMIEJI PAVOJAI
3.1 SAUGOS ATSARGUMO PRIEMONĖS: DRAUDŽIAMI ATLIKTI VEIKSMAI
3.1.1 Pavojus susižaloti! NELEISKITE jrenginio naudoti vaikams arba fizinę, jausminę ar protinę negalią turintiems asmenims arba asmenims, kurie neturi reikalingos patirties ir žinių. Vaikams draudžiama jrenginį naudoti kaip žaislą. Valyti ir techniškai prižiūrėti vaikams draudžiama.
3.1.2 Sprogimo arba apsinuodijimo pavojus! Niekada nenaudokite jrenginio kartu su degiais, toksiškais ar edžiais skysčiais arba skysčiais, kurių savybės nesuderinamos su tinkamu jrenginio veikimu.
3.1.3 Pavojus susižaloti! Nenukreipkite vandens srovės i žmones arba gyvūnus.
3.1.4 Elektros srovės pavojus! Nenukreipkite vandens srovės i jrengini, elektrines dalis ar kitus elektrinius jrenginius.
3.1.5 Trumpojo jungimo pavojus! Nenaudokite jrenginio lauke lyjant lietui. Tai netaikoma panardinamiems siurbliams, kuriuos galima naudoti ir lyjant lietui, tačiau būtina pasirūpinti, kad kištuko (A12) jungtys ir visi naudojami ilgintuvai būtų apsaugoti nuo vandens purslų ir nebūtų užlieti.
3.1.6 Pavojus susižaloti! Neleiskite jrenginio naudoti vaikams, fizinę, jausminę ar protinę negalią turintiems asmenims arba jokiems neigaliotiems asmenims.
3.1.7 Elektros srovės pavojus! Nelieskite kištuko (A12) ir (arba) lizdo šlapiomis rankomis.
3.1.8 Elektros srovės ir trumpojo jungimo pavojus! Jei maitinimo laidas (A8) pažeistas, siekiant išvengti bet kokio pavojaus jį turi pakeisti gamintojas, vienas iš jo įgaliotujų techninės priežiūros centrų ar panašios kvalifikacijos asmenų.
3.1.9 Sprogimo pavojus! Nenaudokite jrenginio, jei pažeista siurbimo arba tiekimo žarna.
3.1.10 Pavojus susižaloti! Pastatykite jrenginj stabilioje padėtyje. Kai jrenginj naudojate šalia baseinų, sodo tvenkinių arba kitų lauke esančių vandens telkinių, jį laikykite bent 2 m atstumu nuo vandens krašto ir saugokite, kad jis nejkristų į vandenį arba nebūtų užlietas. Tai netaikoma panardinamiems siurbliams, nes juos galima nardinti į vandenį.
3.1.11 Pavojus susižaloti! Patikrinkite, ar ant jrenginio pritvirtinta duomenų lentelė, kurioje pateikiamos specifikacijos. Jei jos nėra, kreipkitės į platintoją. Jrenginius be duomenų lentelės draudžiama naudoti, nės jų negalima identifikuoti ir jie yra potencialiai pavojingi.
3.1.12 Sprogimo pavojus! Negalima reguliuoti reguliavimo vožtuvų, apsauginių vožtuvų arba kitų apsauginių įrenginių ir negalima piktavališkai keisti jų nuostatų.
3.1.13 Pavojus nusiplikyti! Sugedus slėgio jungikliui arba esant vandens tiekimo trikčiai, siurblio korpuso (A4) viduje likęs vanduo gali pernelyg įkaisti ir jį išleidžiant galima nusiplikyti.
3.1.14 Pavojus susižaloti! Nenaudokite neprižiūrimo įrenginio, jei yra pavojus jam užsiteršti.
3.1.15 Trumpojo jungimo pavojus! Nekilnokite jrenginio iš vienos vietos j kitą imdami už kištuko (A12), maitinimo laido (A8) ar kitų sujungimo dalių. Naudokite rankeną (A4 b).
3.1.16 Sprogimo pavojus! Saugokite, kad transporto priemonės nevažiuotų per siurbimo arba tiekimo žarną. Nevilkite ir netransportuokite įrenginio už siurbimo arba tiekimo žarnos.
3.1.17 Pavojus susižaloti! Nenaudokite jrenginio, kai telkinyje, iš kurio pumpuojamas skystis, yra žmonių ar gyvūnu arba kai jie gali kontaktuoti su šiuo skysčiu.
3.2 SAUGOS ATSARGUMO PRIEMONĖS: PRIVALOMI ATLIKTI VEIKSMAI
3.2.1 Trumpojo jungimo pavojus! Visus elektros laidininkus būtina apsaugoti nuo vandens purslu.
3.2.2 Elektros srovės pavojus! ľrenginį junkite tik prie su atitinkamais standartais (IEC 603641-1) suderinamo elektros tiekimo šaltinio. Paleidžiamas ľrenginys gali generuoti elektros sistemos trikdžius. ľrenginį junkite tik prie lizdo su ľmontuotu liekamosios srovės įtaisu, kurio vardinė srovė yra 30 mA arba mažiau. Naudokite tik susijusius reglamentus atitinkančius elektrinius ilgintuvus, patvirtintus naudoti lauke, kurių dydis būtų bent jau lygus ľrenginio maitinimo laido dydžiui. ľ rites suvyniotus maitinimo laidus reikia visiškai išvynioti.
3.2.3 Pavojus! [renginys niekada negali veikti be vandens. Prieš jj paleisdami visada pripildykite siurblio korpusa (A4) vandens. Net jei [renginys be vandens veikia trumpai, jis gali sugesti.
3.2.4 Pavojus ijungti netyčia! Prieš atlikdami bet kokius darbus su įrenginiu, visada ištraukite kištuką (A12) iš maitinimo lizdo.
3.2.5 Pavojus! Kad būtų užtikrintas įrenginio saugumas, maksimali pumpuojamo skysčio temperatūra negali viršyti 35 °C. Aplinkos temperatūra negali nukristi žemiau +5 °C.
3.2.6 Pavojus! [renginys neskirtas geriamajam arba žmonėms vartoti skirtam vandeniui pumpuoti. Pumpuojamas vanduo gali būti užterštas pratekėjusiu tepalu.
3.2.7 Pavojus susižaloti! [renginio arba elektrinių komponentų techninės priežiūros ir (arba) remonto darbus atlikti turi tik specialistas.
3.2.8 Pavojus susižaloti! Prieš atjungdami žarną nuo įrenginio, išleiskite likusį slėgį. Norėdami tai padaryti, atjunkite įrenginį nuo elektros tiekimo šaltinio ir atidarykite naudotojo angą.
3.2.9 Pavojus susižaloti! Prieš naudodami ir regulariais intervalais tikrinkite priedus ir jrenginio komponentus, kad nustatytumėte, ar nėra gedimo ir (arba) susidėvėjimo požymių.
4 BENDROJI INFORMACIJA
4.1 Vadovo naudojimas
Šis vadovas yra neatskiriama įrenginio dalis ir turi būti pasiliktas ateičiai. Prieš montuodami / naudodami įrengini, atidžiai perskaitykite ši vadovą. Jei įrenginys parduodamas, pardavėjas turi perduoti ši vadovą naujam savininkui kartu su įrenginiu. Pasirūpinkite, kad prieš paleisdamas įrengini kiekvienas naudotojas galėtu pasiekti ši vadovą ir išsiaiškinti saugos bei naudojimo instrukcijas.
4.2 Pristatymas
Irenginys pristatomas kartotinėje dėžėje. Pristatymo pakuotė parodyta 1 pav.
4.2.1 Su jrenginiu pateikiama informacinė medžiaga
D1 Naudojimo ir techninės priežiūros vadovas
D2 Saugos instrukcijos
D3 Garantijos reglamentai
4.3 Pakuotės išmetimas
Medžiagos, iš kurių pagaminta pakuotė, neteršia aplinkos, tačiau vis tiek turi būti perdirbamos ir šalinamos pagal susijusius teisės aktus, galiojančius šalyje, kurioje naudojamas įrenginys.
5 TECHNINÉ INFORMACIJA
5.1 Paskirtis
Irenginys skirtas švariam vandeniui pumpuoti iš šulinių arba lietaus vandens cisternų sodo laįstymo arba naudojimo buitinio vandens tiekimo sistemose tikslais. Šių įrenginių negalima naudoti geriamajam vandeniui pumpuoti. Purvas, smėlis ir nuosėdos yra abrazyvios dalelės, kurios pažeidžia sparnuotę. Uždėkite tinkamus filtrus šioms į siurblį įleidžiamo srauto dalelėms sugauti. Chemiškai agresyvios medžiagos, esančios pumpuojamame skystyje, pažeidžia įrenginį. Minimalus leidžiamas valandinis srautas yra 80 l/h (1,3 l/min). Šie įrenginiai netinkami naudoti su lašelinėmis drėkinimo sistemomis, nes vandens srautas yra per lėtas, o tai reiškia, kad pumpuojamas skystis negali atvėsintį įrenginio, kaip reikia.
Irenginys turi būti montuojamas sausoje, gerai vėdinamoje vietoje, apsaugotas nuo šalčio ir tam tikrų oro sąlygų, o aplinkos temperatūra negali viršyti 35 °C. Jo niekada negalima montuoti arba naudoti lyjant lietui, drėgnose vietose arba šuliniuose.
Irenginys atitinka EN 60335-2-41 Europos standartą.
5.2 Netinkamas naudojimas
Draudžiama naudoti igūdžių neturintiems asmenims arba asmenims, kurie neperskaitė ir nesuprato vadove pateiktų instrukcijų. Draudžiama į įrenginį tiekti degius, sprogius, toksiškus arba chemiškai agresyvius skysčius. Draudžiama įrenginį naudoti galimai degioje ar sprogioje aplinkoje. Draudžiama bet kaip modifikuoti įrenginį. Atlikus bet kokių įrenginį modifikacijų, garantija taps negaliojanti ir gamintojas nebebus ątsakingas pagal civilinę ir baudžiamają teisę. Šlifavimo ir poliravimo medžiagos arba kitos agresyvios medžiago pažeidžia įrenginį. Šie įrenginiai netinkami skysčiams, kuriuose yra abrazyvinio smėlio, purvo arba molio, pumpuoti. Šie įrenginiai tinkami vandeniui pumpuoti sanitariniais tikslais, tačiau netinkami geriamajam vandeniui pumpuoti! Šiais įrenginiais negalima pumpuoti fekalinių medžiagų.
5.3 Pagrindiniai komponentai (1 pav.)
A1 lsriegiama siurbimo jungtiś
A1b Neatskiriamasis priešfiltris (jei jmontuotas)
A2 Isriegiama tiekimo jungtis
A2b Filtro gaubtelis (jei uždėtas)
A3 Išleidimo kištukas
A4 Siurblio korpusas
A4b Rankena
A5 |JUNGIMO / ISJUNGIMO jungiklis
A6 Sustiprinta žarna
A7 Slègio jungiklis
A8 Maitinimo laidas
A9 Vožtuvas
A9b Vožtuvo gaubtelis
A10 Talpykla
A11 Slègmatis
A12 Kištukas
6 MONTAVIMAS
lspėjimas – pavojus!
Visus montavimo ir surinkimo veiksmus reikia atlikti jrenginj atjungus nuo maitinimo šaltinio (3 pav.).
lspėjimas – pavojus!
Prieš naudodami, visada apžiūrėkite įrenginį ir ypač kištuką (A12) bei maitinimo laidą (A8), kad nustatytumėte, ar jie nepažeisti. Pažeisto įrenginio naudoti negalima. Jei įrenginys pažeistas, jį turi patikrinti techninės priežiūros centro darbuotojas arba įgaliotas elektrikas.
lspėjimas – pavojus!
Nupjovus maitinimo laidą (A8), garantija tampa negaliojanti ir atliekant remonta reikia prijungti pakaitinį originalų maitinimo laidą (A8). Tai įeina į kliento išlaidas (net jei remontas atliekamas pagal garantiją). Jei reikia prailginti maitinimo laidą (A8), naudokite tik tokį ilgintuva, kurio dydis būtų bent jau lygus originalaus maitinimo laido (A8) dydžiui. Niekada nekelkite įrenginio ir netraukite kištuko (A12) iš lizdo, laikydami už maitinimo laido (A8).
6.1 Irenginio surinkimas
Prieš pradedant eksploatuoti jrenginj, būtina prijungti siurbimo ir tiekimo žarnas. Pastatykite jrenginj stabiliai ant plokščio paviršiaus tokioje vietoje, kurioje jis būtų apsaugotas nuo užliejimo (4 pav.). Kad vamzdžiams arba sienoms nebūtų perduodama vibracija, pastatykite jrenginį ant guminio kilimėlio ir naudokite ištisinę žarną (kuri turi būti atspari siurbimui ir slėgiui), jungiančią i jrenginį įleidžiamą ir iš jo išleidžiamą srautą (5 pav.), kad būtų nuslopinta vibracija.
6.2 Siurbimo žarnos prijungimas
lspėjimas – pavojus!
Jei jūsų įrenginyje nėra neatskiriamojo priešfiltrio, tarp siurbimo žarnos ir siurbimo jungties (A1) būtina įmontuoti atgalinį vožtuva: šis vožtuvas užtikrina, kad siurbimo žarnoje nesusidarytų slėgis, kuris gali sukelti nuotėkį arba sprogima.
Siurbimo žarna vanduo iš siurbimo taško keliauja i įrenginį. Prijunkite siurbimo žarną prie įsriegiamos jungties (A1). Patikrinkite, ar siurbimo žarna prijungta sandariai, nes esant bet kokiam nuotėkiui gali sumažėti įrenginio srautas arba gali visiškai nepavykti įsiurbti vandens. Siurbimo žarna turi būti bent 25 mm (1 col.) skersmens ir turi būti atspari suspaudimui ir vakuumui.
Siurbimo žarna rekomenduojama naudoti su įsiurbimo vožtuvu. Norėdami užtikrinti jungties sandaruma, naudokite tefloninę juostele (12–15 sluoksnių) (6 pav.). Išitikinkite, kad siurbimo taške yra pakankamai vandens ir kad žarnos siurbimo sritis nuolat yra žemiau vandens lygio.
Kadangi maksimalus savisiurbių siurblių kėlimo aukštis yra 8 metrai, įrenginys negali būti aukščiau nei 8 m virš vandens lygio pumpavimo taške. Horizontalioji siurbimo žarnos dalis nuo siurbimo taško iki įrenginio turi nuolat eiti aukštyn, kad žarnoje nesusidarytų oro burbuliukų, dėl kurių gali suprastėti įrenginio veikimas (7 pav.).
Priešfiltris turi būti įmontuotas tarp siurbimo žarnos ir siurbimo jungties (A1), nebent įrenginys yra su neatskiriamuoju priešfiltriu (A1 b).
6.3 [renginio pripildymas
Prieš prijungdami tiekimo žarną, visiškai pripildykite siurblio korpusą (A4) ir siurbimo žarną vandens per tiekimo jungti (A2). Siurblį taip pat galima pripildyti per pildymo angos gaubtelį (A2 b), jei toks yra (8 pav.).
Pildant siurblio korpusa (A4), formuojasi burbuliukai, kuriuos būtina išleisti įrenginį šiek tiek pakreipiant skirtingomis kryptimis. Vėl pildykite ir kartokite šią procedūra, kol vandens lygis bus šiek tiek žemiau pildymo angos.
Jei jrenginyje yra neatskiriamasis priešfiltris, per priešfiltrio (A1 b) gaubtelj būtina jpilti daugiau vandens. Atidarykite gaubtelj, pripilkite vandens iki krašto ir ranka vėl užsukite gaubtelj (8 pav.).
6.4 Tiekimo žarnos prijungimas
Tiekimo žarnos jungtis yra įrenginio viršuje (A2). Ši žarna turi būti prijungta prie didžiausio galimo skersmens (bent 19 mm, ¾ col.) žarnos arba vamzdžio. Mažesni skersmenys gerokai sumažina įrenginio srautą. Norėdami užtikrinti jungties sandaruma, naudokite tefloninę juostelę (12–15 sluoksnių) (9 pav.).
Buitinėje pumpavimo sistemoje prijungtuose vamzdžiuose nuolat yra slėgio. Todėl rekomenduojame naudoti sustiprintą žarna, kuri gali atlaikyti ši nuolatinį slėgį, kai ji jungiama prie nuolatinio paskirstymo sistemos.
! spėjimas – pavojus!
Jei vamzdžiuose nuolat yra slėgio, draudžiama įrenginio tiekimo pusėje naudoti sodo žarnas arba siurbimo žarnas, nes dėl nuolatinio slėgio bei medžiagų susidėvėjimo ir nuovargio jie gali sprogti arba įtrūkti (net ir po trumpo laiko). Sodo žarnas galima naudoti tik tuomet, kai jose nėra nuolatinio slėgio, pvz., kai jos prijungtos taip, kad srautas jomis eitų iš uždarymo vožtuvo arba vandens tiekimo čiaupo. Be to, jas galima naudoti tik lauke.
Naudotojas privalo užkirsti kelią žalai, patiriamai dėl patalpų užliejimo ar kitų priežasčių, atsiradusių dėl įrenginio arba išorinių komponentų gedimo. Kad tai padarytų, naudotojas turi įrengti tinkamus įrenginius (pvz., įrengti apsaugos nuo užliejimo grandinę, įspėjimo apie pavojų sistemą, atsarginį siurblį, surinkimo talpyklą ir pan.), kurie turi būti prijungti prie atskiros saugiosios elektros grandinės. Saugos priemonės turi atitikti konkrečias naudojimo sąlygas ir jomis turi būti galima sumažinti ir (arba) apsisaugoti nuo vandens nuotėkio sukeltos žalos. Be to, naudotojas turi įrengti apsaugą nuo purškimo, kad apsisaugotų nuo žalos, kurią sugedus siurbluii gali sukelti vandens nuotėkis arba purslai. Būtina įrengti atsarginį siurblį arba grindų drena, kad bet koks pratekėjęs vanduo būtų iš karto pašalintas. Priešingu atveju galima įrengti įspėjimo apie pavojų sistemą, kad būtų pateikiamas įspėjimas ir (arba) esant vandens nuotėkiui įrenginys ir vandens tiekimo sistema būtų išjungti avariniu būdu, kad įranga arba turtas nebūtų sugadinti.
Taip pat rekomenduojame visą įrangą, esančią įrenginio įrengimo patalpose, pakelti apie 5–10 cm virš grindų, kad bet koks vandens nuotėkis nesukeltų staigios žalos. Gamintojas neprisiima atsakomybės už žala, patirtą nesilaikant šios rekomendacijos.
!spėjimas – pavojus! Veikimas be vandens
Jei jrenginys ilgiau nei 5 minutes veikia vandens siurbimo taškui esant uždarytam, jis gali sugesti dėl perkaitimo. Kai įprastam vandens srautui kas nors trukdo, išjunkite jrengini.
[renginiui veikiant be vandens, jis bus nepataisomai sugadintas, todėl niekada neleiskite jam veikti be vandens ilgiau nei 10 sekundžių.
7 REGULIAVIMAS
7.1 Pirminis reguliavimas
Mūsų įrenginiai yra iš anksto nustatomi gamykloje ir naudotojai negali modifikuoti šių nuostatų.
8 PALEIDIMAS
!spėjimas – pavojus!
Visus montavimo ir surinkimo veiksmus reikia atlikti jrenginį atjungus nuo maitinimo šaltinio (3 pav.).
8.1 Paleidimas
Prijungus visus vamzdžius ir siurblio korpusą (A4) pripildžius vandens, galima prijungti kištuką (A12) ir jungti IJUNGIMO / IŠJUNGIMO jungiklj (A5). Vykstant pildymui, tiekimo vamzdis turi būti atviras, kad sistemoje esantis oras galėtu išeiti ir galėtu susidaryti vandens slėgis. Jei siurbimo žarna nevisiškai pripildyta vandens, gali praeiti iki 7 minučiu, kol įrenginys pradės tinkamai veikti. Jei praėjus didžiausiam nurodytam pildymo laikui vandens slėgis nesusidaro, išjunkite įrenginį ir atlikite trikčių šalinimo plane aprašytus veiksmus (11 skyrius).
8.2 Techninė informacija
Nurodytos jrenginio srauto vertės yra didžiausios vertės, kurios yra sumažinamos, jei naudojami išoriniai komponentai (pvz., tiekimo žarna, alkūninės jungtys, priešfiltris ir pan.). [ tai reikia atsižvelgti renkantis jrenginį. Faktinis srautas, esant konkrečioms jrengimo sąlygoms, nurodomas srauto grafike (12 pav.).
9 TECHNINÉ PRIEŽIŪRA
!spėjimas – pavojus! Sistemoje yra slėgio!
Prieš atlikdami bet kokią techninės priežiūros procedūrą ir (arba) šalindami triktis, atjunkite maitinimo laidą (A8) nuo lizdo.
Patikrinkite, ar jungties žarnose arba jrenginio talpykloje (A10) néra slėgio.
Norėdami tai užtikrinti, atsukite naudotojo jungti (vandens tiekimo čiaupa) ir išleiskite visą vandenį iš sistemos. Visi techninės priežiūros ir valymo darbai, kuriuos galima atlikti.
9.1 Filtrų valymas
Priešfiltrj (A1 b) reguliariai valykite švariu vandeniu ir (arba) patikrinkite jj, kad isitikintumėte, jog jis neužterštas (10 pav.). Filtro skyrių plaukite švariu vandeniu.
9.2 Slégio talpykloje (A10) patikra
Kad įrenginys veiktų tinkamai, slėgis talpykloje (A10) turi būti tikrinamas regulariais intervalais (3–4 kartus per metus); jis turi būti 1,5 bar. Norėdami patikrinti slėgį, atsukite vožtuvo dangtelį (A9 b), esantį ant talpyklos (A10), ir patikrinkite slėgį prie vožtuvo (A9) prijunge pro siurblių su slėgmačiu (11 pav.). Jei slėgis mažesnis nei 1,5 bar., atkurkite jį iki šios vertės.
Esant nepakankamam oro slėgiui, įrenginys ima netinkamai veikti ir susidėvi guminė talpyklos (A10) diafragma. įrenginiui dėl netinkamo slėgio talpykloje (A10) padarytos žalos garantija nepadengia.
10 LAIKYMAS
Ispėjimas – pavojus! Sistemoje yra slėgio!
Prieš atlikdami bet kokią techninės priežiūros procedūrą ir (arba) šalindami triktis, atjunkite maitinimo laidą (A8) nuo lizdo.
Patikrinkite, ar jungties žamose arba jrenginio talpykloje (A10) nėra slėgio. Norėdami tai užtikrinti, atsukite naudotojo jungti (vandens tiekimo čiaupa) ir išleiskite visą vandenį iš sistemos. Visos su laikymu susijusios procedūros, kurias galima atlikti.
Irenginį būtina apsaugoti nuo šalčio, o jei temperatūra yra +5 °C arba žemesnė, jį reikia išardyti ir laikyti sausoje vietoje, apsaugotą nuo šalčio. Atjungę siurbimo ir tiekimo žarnas, atsukite išleidimo kištuką (A3) ir pakreipkite Irenginį, kad išleistumėte visą vandenį iš talpyklos (A10). Norėdami ištuštinti siurblio korpusą (A4), apverskite Irenginį, kad išleistumėte vandenį iš tiekimo jungties (A2).
11 TRIKČIŲ ŠALINIMAS
| Problemos Galimos priežastys Sprendimai | ||
| Motoras veikia, tačiau įrenginys nesiurbia vandens | 1) Siurblio korpusas (A4) nebuvo pripildytas vandens prieš paleidžiant įrenginį. | 1) Pripildykite siurblio korpusą (A4, žr. 6.3 punkta). |
| 2) Siurbimo žarna nesandari. | 2) Patikrinkite, ar buvo naudojami rekomenduojami priedai. Patikrinkite, ar siurbimo žarna sandari, sriegius apvyniokite teflonine juostele. | |
| 3) Siurbimo vožtuvo siurbimo filtras užsikimšęs. 3) Išvalykite siurbimo vožtuvą ir siurbimo filtrą. | ||
| 4) Tiekimo dalies oras negali išeiti, nes siurbimo taškas yra uždarytas. | 4) Pildydami atidarykite siurbimo taškus (vandens tiekimo sistemos čiaupa, vandens žarnas). | |
| 5) Praėjo nepakankamai laiko. | 5) Visiškai pripildykite siurbimo žarną vandens ir paleidę įrenginį palaukite iki 7 minučių. | |
| 6) Pernelyg didelis siurblio kėlimo aukštis. 6) Sumažinkite siurblio kėlimo aukštį (maks. 8 m). | ||
| 7) Siurbimo žarna nepanardinta į vandenį. | 7) Patikrinkite vandens lygį šulinyje arba cistemoje ir, jei įmanoma, pailginkite siurbimo žarną. | |
| Motoras nepasileidžia | 1) Netiekiamas maitinimas. | 1) Patikrinkite įtampa, prijunkite kištuką (A12). |
| Vandens srautas nepakankamas | 1) Siurblio kėlimo aukštis ir (arba) įsiurbimo aukštis pernelyg didelis. | 1) Pernelyg didelis siurblio kėlimo aukštis ir įsiurbimo aukštis bei išoriniai komponentai sumažina srautą! Tai nėra gedimas. |
| 2) Siurbimo vožtuvo siurbimo filtras užsikimšęs. 2) Išvalykite siurbimo filtrą. | ||
| 3) Vandens lygis siurbimo taške nukrinta per greitai. 3) Panardinkite siurbimo vožtuvą giliau į vandenį. | ||
| 4) Įrenginio srautą mažina vandenyje esantis purvas. | 4) Išvalykite siurblio korpusą (A4) nukreipdami vandens srove per siurbimo jungtį (A1) ir tiekimo jungtį (A2) ir, jei reikia, pasirūpinkite, kad įrenginį patikrintų techninės priežiūros centro darbuotojas. Naudokite priešfiltrį, jei įrenginyje nėra neatskiriamojo priešfiltrio (A1 b). | |
| Termostatas išjungia įrenginį | 1) Motoras perkrautas dėl trinties tarp purvo dalelių ir sparnuotės. Įrenginys veikia be vandens arba vandens srautas nepakankamas. | 1) Išvalykite siurblio korpuso vidų (A4) nukreipdami vandens srove per tiekimo jungtį (A2), palikite termostatą apie 1 val. atvėsti ir, jei reikia, pasirūpinkite, kad įrenginį patikrintų techninės priežiūros centro darbuotojas. |
| 2) Įrenginys veikia be vandens. | 2) Patikrinkite, ar yra vandens, palikite termostatą apie 1 val. atvėsti ir, jei reikia, pasirūpinkite, kad įrenginį patikrintų techninės priežiūros centro darbuotojas. | |
| Įrenginys nuolat įsijungia ir išsijungia | 1) Siurbimo žarnoje nėra atgalinio vožtuvo, vanduo teka atgal iš siurbimo žarnos. | 1) Patikrinkite, ar siurbimo arba tarpinis vožtuvas įmontuotas siurbimo pusėje. |
| 2) Guminės talpykloje (A10) esančios diafragmos triktis. | 2) Pakeiskite guminę diafragmą arba talpyklą. Kreipkitės į techninės priežiūros centra. | |
| 3) Talpykloje nėra oro slėgio. | 3) Naudodami susijusį vožtuvą (A9), pripildykite talpyklą (A10) oro iki 1,5 bar slėgio (žr. skyrių „Techninė priežiūra“). | |
| 4) Tiekimo pusė nesandari. | 4) Užsandarinkite tiekimo pusę, kad užtikrintumėte jos sandarumą; patikrinkite, ar sistema sandari. | |
| Įrenginys veikia nepertraukiamai | 1) Nustatytas slėgio jungiklio išjungimo slėgis per didelis. | 1) Praneškite techninės priežiūros centrui ir pasirūpinkite, kad išjungimo slėgis būtų sureguliuotas. |
| 2) Tiekimo pusė nesandari. | 2) Užsandarinkite tiekimo pusę, kad užtikrintumėte jos sandarumą; apvyniokite sniegius teflonine juostele. | |
GARANTIJA
Garantijos, susijusios su šiame vadove aprašytais įrenginiais, įpareigoja laikytis visų jame pateiktų rekomendacijų, ypač susijusių su naudojimu, montavimu ir veikimu.
Suteikiame 24 mėnesių (12 mėnesių, jei parduodama profesionalams) garantiją, kuri įsigalioja nuo aprašyto gaminio įsigijimo dienos. Garantija apima medžiagų arba gamybos defektus pagal taikomus teisės aktus. Užklausos pagal garantiją atlikti techninės priežiūros darbus turi būti pateikiamos kartu su pradinio pirkimo įrodymu.
Garantija neapima minimo įrenginio išmontavimo ir montavimo naudojimo vietoje išlaidų, remonto specialistų kelionių į naudojimo vietą ir iš jos išlaidų bei transportavimo išlaidų.
Ši garantija neapima pretenziju, kylančiu dėl netinkamo montavimo arba naudojimo, netinkamų naudojimo sąlygu, aplaidumo, komercinio naudojimo arba netinkamų bandymų remontuoti. Taip pat neprisiimama jokia atsakomybė dėl minėtu veiksmų. Iprastas susidėvėjimas ir įtrūkimai į garantiją taip pat nejtraukiami.
Patirtos išlaidos, ypač patikros ir transportavimo išlaidos, bus priskaičiuojamos siuntėjui ir (arba) įrenginio naudotojui. Tai taip pat taikoma atvejams, kai pateikiama garantijos užklausa, tačiau nustatoma, kad įrenginys veikia puikiai ir be jokių defektų, arba problemos kyla ne dėl medžiagų ar gamybos defektų.
Prieš gražinant naudotojui, kiekvienas gaminys yra kruopščiai techniškai patikrinamas. Remonto darbai pagal garantija turi būti atliekami tik viename iš mūsų techninės priežiūros centru arba įgaliotose remonto dirbtuvėse. Klientui arba neigaliotoms trečiosioms šalims garantiniu laikotarpiu bandant remontuoti įrenginį, klientas praras visas garantines teises.
Nupjovus maitinimo kištuką ir (arba) sutrumpinus maitinimo laidą, bus prarastos garantinės teisės.
Jei darbus pagal garantiją atliekame mes, garantijos trukmė nėra pratęsiama ir nesuteikiamas naujas garantinis laikotarpis pakeistoms arba suremontuotoms dalims. Visos kitos teisės, iskaitant teisę i nuolaidas, pakeitimus arba kompensaciją, arba pasekminiai bet kokio tipo nuostoliai i garantiją nejtraukiami.
Gedimo atveju kreipkitės į pardavimo vieta, kurioje įsigijote gamini, ir parodykite pirkimo įrodymą.
| Techniniai duomenys Vienetas SX | GP900XFBE SX | GP1300XFBE | |
| Itampa V / Hz | 230 V ~ 50 Hz 230 V ~ 50 Hz | ||
| Galia W 900 1300 | |||
| Maks. įsiurbimo aukštis (H _maks .) | m | 42 50 | |
| Maks. srautas (Q _maks ) l/h | 3300 4200 | ||
| Darbinis slėgis | bar | 1.5–3.0 | 1.5–3.0 |
| Maks. vandens temperatūra (T _maks .) | °C | 35 35 | |
| Maks. siurblio pakėlimo aukštis | m | 8 | 8 |
| Maks. dalelių dydis | ∅ mm | 0 | 0 |
| Apsaugos klasė | - | ||
| Motoro izoliacija | - | B klasė | B klasė |
| Motoro apsauga | - IPX4 IPX4 | ||
| Garso galios lygis L _WA (EN ISO 3744) | dB (A) | 80 83 | |
| Grynasis svoris | kg | 15.3 16.2 | |
| Bendrasis svoris | kg | 16.6 17.2 | |
| Jungties skersmuo | mm | 25.4 25.4 | |
| Laido ilgis | m | 1 | 1 |
| Talpyklos tūris | l | 24 24 | |
Gali būti atliekama techninė modifikacija!
