ПОСІБНИК КОРИСТУВАЧА STNP900B STANLEY

Перед експлуатацією уважно прочитайте цю інструкцію. Зберігайте цю інструкцію для подальшого використання в довідкових цілях. У разі виникнення проблем або труднощів звертайтеся до нашої служби підтримки: www.2helpu.com Сторінки: 264-2743 © 2017

3.1 МЕРКИ ЗА БЕЗОПАСНОСТ: НЕ ПРАВЕТЕ ТОВА

3.2 МЕРКИ ЗА БЕЗОПАСНОСТ: ЗАДЪЛЖЕНИЯ ЗА БЕЗОПАСНОСТ

Teknik değişiklik yapma hakkı saklıdır!264 (Переклад оригінальних інструкцій) © 2017 Українська (Переклад оригінальних інструкцій) © 2017 УкраїнськаUK

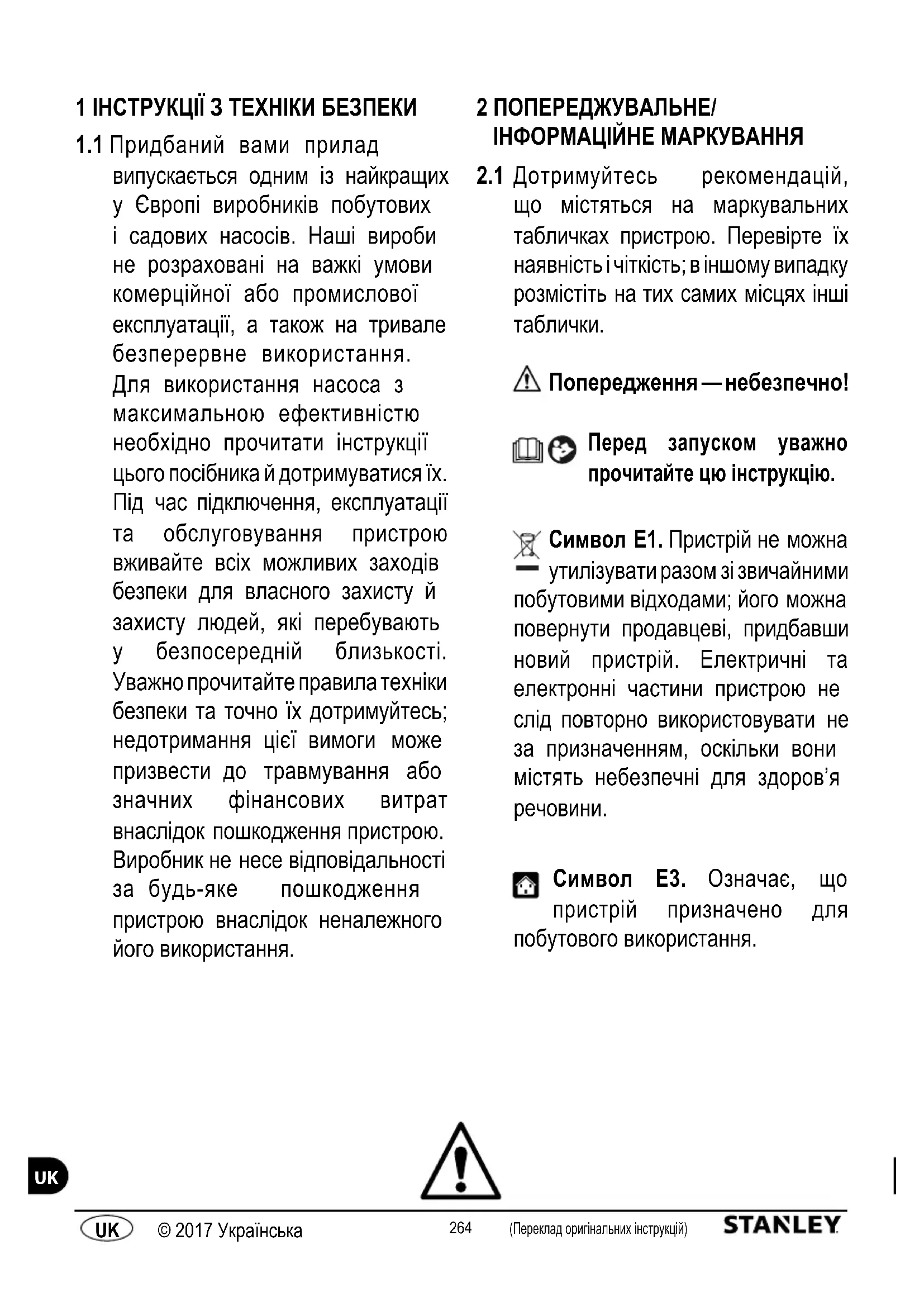

1 ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

1.1 Придбаний вами прилад

випускається одним із найкращих у Європі виробників побутових і садових насосів. Наші вироби не розраховані на важкі умови комерційної або промислової експлуатації, а також на тривале безперервне використання. Для використання насоса з максимальною ефективністю необхідно прочитати інструкції цього посібника й дотримуватися їх. Під час підключення, експлуатації та обслуговування пристрою вживайте всіх можливих заходів безпеки для власного захисту й захисту людей, які перебувають у безпосередній близькості. Уважно прочитайте правила техніки безпеки та точно їх дотримуйтесь; недотримання цієї вимоги може призвести до травмування або значних фінансових витрат внаслідок пошкодження пристрою. Виробник не несе відповідальності за будь-яке пошкодження пристрою внаслідок неналежного його використання. 2 ПОПЕРЕДЖУВАЛЬНЕ/ ІНФОРМАЦІЙНЕ МАРКУВАННЯ

Дотримуйтесь рекомендацій, що містяться на маркувальних табличках пристрою. Перевірте їх наявність і чіткість; в іншому випадку розмістіть на тих самих місцях інші

Попередження — небезпечно! Перед запуском уважно прочитайте цю інструкцію. Символ E1. Пристрій не можна утилізувати разом зі звичайними побутовими відходами; його можна повернути продавцеві, придбавши новий пристрій. Електричні та електронні частини пристрою не слід повторно використовувати не за призначенням, оскільки вони містять небезпечні для здоров’я

Символ E3. Означає, що пристрій призначено для побутового використання.265 (Переклад оригінальних інструкцій) © 2017 Українська (Переклад оригінальних інструкцій) © 2017 УкраїнськаUK

відповідність пристрою належним європейським директивам. Положення вимикача

положення УВІМК/ВИМК. I = вимикач УВІМКНЕНО 0 = вимикач ВИМКНЕНО Гарантований рівень акустичної потужності Виріб має ізоляцію класу I. Це означає, що його обладнано захисним провідником заземлення (лише за наявності на пристрої відповідного символу).266 267 (Переклад оригінальних інструкцій) © 2017 Українська (Переклад оригінальних інструкцій) © 2017 УкраїнськаUK

3 ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ Й ЗАЛИШКОВІ РИЗИКИ

3.1 ЗАХОДИ ТЕХНІКИ БЕЗПЕКИ: ЗАБОРОНЕНО

3.1.1 Небезпека травмування! НЕ дозволяйте використовувати цей пристрій дітям, особам з

обмеженими фізичними, сенсорними або розумовими можливостями чи людям з браком досвіду і знань. Дітям заборонено гратися з пристроєм. Дітям заборонено чистити та обслуговувати пристрій.

3.1.2 Небезпека вибуху або отруєння! Не використовуйте пристрій для перекачування займистих,

токсичних та агресивних рідин або таких, що позбавляють насос можливості належного функціонування.

Небезпека травмування! Не спрямовуйте струмінь води на людей або тварин.

3.1.4 Небезпека враження електричним струмом! Не спрямовуйте струмінь води на сам пристрій,

електричні частини або інше електричне обладнання.

3.1.5 Небезпека короткого замикання! Заборонено використовувати пристрій на відкритому

повітрі під дощем. Це не стосується заглибних насосів — їх можна використовувати під дощем; проте слід потурбуватися про захист штепсельної вилки (A12) і будь-яких подовжувачів від бризок і потоків води.

3.1.6 Небезпека травмування! Не дозволяйте використовувати цей пристрій дітям, особам з

обмеженими фізичними, сенсорними або розумовими можливостями та особам, які не мають допуску до виконання подібних робіт.

3.1.7 Небезпека враження електричним струмом! Не торкайтеся штепсельної вилки (A12) та/або

розетки мокрими руками.

3.1.8 Небезпека короткого замикання і враження електричним струмом! Якщо пошкоджено

кабель живлення (A8), то для запобігання нещасним випадкам заміну має виконати виробник, один із його авторизованих сервісних центрів або особи, які мають аналогічну кваліфікацію.

3.1.9 Небезпека вибуху! Не користуйтеся пристроєм, якщо пошкоджено вхідний або вихідний

3.1.10 Небезпека травмування! Встановлюйте пристрій у стійке положення; у разі використання

пристрою поблизу басейна, садового ставка або іншої відкритої водойми встановлюйте його не ближче ніж за 2 м від краю води й захищайте від падіння у воду або заливання. Це не стосується заглибних насосів — їх можна занурювати у воду.

3.1.11 Небезпека травмування! Перевірте, чи пристрій має паспортну табличку, де зазначено його

технічні характеристики; у разі відсутності такої таблички зверніться до продавця. Пристрої без паспортної таблички не можна використовувати через неможливість ідентифікації й потенційну небезпечність.267 (Переклад оригінальних інструкцій) © 2017 Українська (Переклад оригінальних інструкцій) © 2017 УкраїнськаUK

3.1.12 Небезпека вибуху! Забороняється будь-яке регулювання розподільних чи запобіжних

клапанів або інших запобіжних пристроїв, а також будь-які зміни їх стандартних налаштувань.

3.1.13 Небезпека опіку! У разі несправності мембранного вимикача або збою подачі води залишки

води в корпусі (A4) насоса можуть перегрітися й призвести до опіку при виливанні.

3.1.14 Небезпека травмування! Не залишайте працюючий насос без нагляду, якщо є небезпека

3.1.15 Небезпека короткого замикання! Не переміщуйте насос, тягнучи його за штепсельну вилку

(A12), кабель живлення (A8) або інші з’єднання; використовуйте призначену для цього ручку (A4b).

3.1.16 Небезпека вибуху! Не дозволяйте транспортним засобам переїжджати через вхідний або

вихідний шланги. Не переміщуйте пристрій, тягнучи його за вхідний або вихідний шланг.

3.1.17 Небезпека травмування! Не використовуйте пристрій, якщо люди або домашні тварини

перебувають у рідині, що перекачується, або можуть контактувати з нею.

3.2 ЗАХОДИ ТЕХНІКИ БЕЗПЕКИ: ОБОВ’ЯЗКОВО

3.2.1 Небезпека короткого замикання! Усі електричні дроти мають бути захищені від бризок води.

3.2.2 Небезпека враження електричним струмом! Підключайте пристрій лише до джерела

живлення, що відповідає належним стандартам (IEC 603641-1); під час запуску пристрій може спричиняти завади в електросистемі. Підключайте пристрій лише до гнізда живлення, обладнаного приладом захисного вимкнення з номінальним значенням 30 мА або менше. Використовуйте для електроживлення подовжувачі, що відповідають вимогам належних нормативів, дозволені для використання на відкритому повітрі й розраховані на струм, що дорівнює щонайменше номінальному струму кабелю живлення. Кабелі живлення, намотані на котушки, необхідно повністю розмотувати.

3.2.3 Небезпечно! Не можна запускати пристрій насухо; перед запуском насоса обов’язково

залийте в його корпус (A4) воду. Навіть короткочасна робота без води може призвести до пошкодження.

3.2.4 Небезпека випадкового вмикання! Перед виконанням будь-яких робіт на пристрої завжди

виймайте його штепсельну вилку (A12) із гнізда електроживлення.

3.2.5 Небезпечно! Для гарантування безпечної роботи пристрою температура рідини,

що перекачується, не повинна перевищувати 35 °C. Зовнішня температура не повинна опускатися нижче +5 °C.

3.2.6 Небезпечно! Пристрій не призначений для перекачування питної або споживаної людьми

води. Вода, що перекачується, може забруднюватися мастилом.268 (Переклад оригінальних інструкцій) © 2017 Українська (Переклад оригінальних інструкцій) © 2017 УкраїнськаUK

3.2.7 Небезпека травмування! Технічне обслуговування та/або ремонт пристрою та його

електричних компонентів повинен виконувати лише кваліфікований персонал.

3.2.8 Небезпека травмування! Перш ніж від’єднувати шланг від пристрою, скиньте залишковий

тиск; для цього від’єднайте пристрій від джерела живлення й відкрийте користувацький отвір.

3.2.9 Небезпека травмування! Перед використанням, а також регулярно, час від часу, перевіряйте

приладдя й оглядайте компоненти пристрою на предмет наявності ознак несправності та/або зношування.268 269 (Переклад оригінальних інструкцій) © 2017 Українська (Переклад оригінальних інструкцій) © 2017 УкраїнськаUK

4 ЗАГАЛЬНА ІНФОРМАЦІЯ

4.1 Користування посібником

Посібник є невід’ємною частиною комплекту постачання пристрою, тому його слід зберігати для використання в майбутньому. Уважно прочитайте посібник, перш ніж установлювати/використовувати пристрій. У разі продажу пристрою продавець має передати цей посібник його новому власникові. Забезпечте кожному користувачеві можливість прочитати посібник перед запуском пристрою, зокрема, інструкції з техніки безпеки й експлуатації.

Пристрій доставляється в картонній коробці. Комплект постачання зображено на рис. 1.

4.2.1 Документація, яка входить до комплекту постачання

D1 Посібник з експлуатації та технічного обслуговування D2 Інструкції з техніки безпеки D3 Гарантійні положення

4.3 Утилізація упаковки

Пакувальні матеріали не забруднюють довкілля, проте їх слід переробити чи утилізувати згідно з відповідними законодавчими нормами, які діють у країні використання. 5 ТЕХНІЧНА ІНФОРМАЦІЯ

5.1 Використання за призначенням

Призначення пристрою — перекачування чистої води з колодязів або цистерн дощової води для поливання або побутових систем водопостачання; ці пристрої не призначені для перекачування питної води. Бруд, пісок та осад мають абразивні властивості і пошкоджують крильчатку. Щоб запобігти потраплянню таких часточок у насос, використовуйте відповідні фільтри на лінії всмоктування. Насосу шкодять хімічно агресивні речовини, якщо такі містяться в рідині, що перекачується. Мінімально допустима годинна витрата складає 80 л/год (1,3 л/хв). Ці пристрої не придатні для використання в крапельних системах поливу, оскільки через низьку витрату води в таких системах вони не отримують належного охолодження. Пристрій необхідно встановлювати в сухому, добре провітрюваному місці, захищеному від заморозків та інших погодних умов, де зовнішня температура не перевищує 35 °C. В жодному разі його не можна встановлювати під дощем, у вологому місці або в колодязі. Пристрій відповідає вимогам європейського стандарту EN 60335-2-41.

5.2 Неналежне використання

Не дозволяється використання пристрою некомпетентними особами або такими, що не прочитали чи не зрозуміли інструкцій. Забороняється перекачування пристроєм займистих, вибухових, токсичних або хімічно агресивних рідин. Заборонено використовувати пристрій у потенційно легкозаймистій або вибухонебезпечній атмосфері. Заборонено вносити до пристрою будь-які зміни. Будь-які зміни, внесені до пристрою, призводять до скасування гарантії і звільняють виробника від усіх зобов’язань за цивільним та кримінальним правом. Речовини, що використовуються для полірування та шліфування, а також інші речовини, що впливають на матеріали, пошкоджують пристрій. Ці пристрої не призначені для перекачування рідин, що містять абразивний пісок, шлам або глину. Ці пристрої придатні для перекачування води для гігієнічних потреб, але не питної! Їх не можна використовувати для перекачування фекалій.

5.3 Основні компоненти (рис. 1)

A1 Нарізна насадка на вході A1b Вбудований попередній фільтр (за наявності) A2 Нарізна насадка на виході A2b Кришка фільтра (за наявності) A3 Пробка зливного отвору A4 Корпус насоса A4b Ручка A5 Вимикач A6 Зміцнений шланг A7 Мембранний вимикач A8 Кабель живлення A9 Клапан A9b Кришка клапана A10 Контейнер A11 Манометр A12 Штепсельна вилка 6 ВСТАНОВЛЕННЯ Попередження — небезпечно! Усі операції зі встановлення та збирання слід виконувати, коли пристрій від’єднано від мережі електропостачання (рис. 3). Попередження — небезпечно! Перед запуском обов’язково огляньте пристрій, особливо штепсельну вилку (A12) і кабель живлення (A8), на предмет пошкоджень. Забороняється використання пошкодженого пристрою; в разі пошкодження пристрою зверніться до сервісного центру або вповноваженого електрика. Попередження — небезпечно! У разі обриву кабелю живлення (A8) гарантія скасовується, а заміна оригінального кабелю (A8) відбувається за рахунок замовника (навіть у разі ремонту за гарантією). У разі необхідності подовження кабелю живлення (A8) використовуйте для цього кабель щонайменше такого ж поперечного перерізу, що й оригінальний кабель живлення (A8). Не піднімайте пристрій і не витягуйте штепсельну вилку (A12) з гнізда, тягнучи за кабель (A8).

6.1 Збирання пристрою

Перед запуском пристрою необхідно приєднати до нього вхідний та вихідний шланги. Встановіть пристрій у стійке положення на плоскій поверхні в місці, захищеному від заливання (рис. 4). Для запобігання передачі вібрації на труби або стіни встановлюйте пристрій на гумовий килимок і використовуйте якомога коротші шланги (стійкі до тиску й всмоктування) на вході й виході пристрою (рис. 5), що зменшить вібрацію.

6.2 Приєднання шланга на вході

Попередження — небезпечно! Якщо пристрій не має вмонтованого попереднього фільтра, між вхідним шлангом і гніздом для його підключення (A1) необхідно встановити зворотний клапан: цей клапан запобігає утворенню у вхідному шлангу тиску, який міг би призвести до витоків і розривів.270 271 (Переклад оригінальних інструкцій) © 2017 Українська (Переклад оригінальних інструкцій) © 2017 УкраїнськаUK

Через вхідний шланг вода від точки всмоктування подається на пристрій. Приєднайте вхідний шланг до нарізного з’єднання (A1). Перевірте щільність приєднання всмоктувального шланга, оскільки будь-які витоки зменшують витрату або цілковито припиняють перекачування. Діаметр вхідного шланга має становити щонайменше 25 мм, він має бути стійким до стиснення

Рекомендується встановити на вхідному шлангу зворотний клапан. Для забезпечення щільності з’єднання використовуйте тефлонову стрічку (12–15 шарів) (рис. 6). Перевірте наявність достатньої кількості води в точці всмоктування і забезпечте повне занурення зони всмоктування шланга. Оскільки максимальна висота всмоктування самозасмоктувального насоса складає 8 метрів, пристрій має бути встановлено не вище 8 м над рівнем води в точці всмоктування. Горизонтальна частина вхідного шланга має підніматися від точки всмоктування до пристрою поступово для запобігання утворенню всередині шланга повітряних бульбашок, що може негативно вплинути на функціонування пристрою (рис. 7). Якщо пристрій не має вмонтованого попереднього фільтра (A1b), такий фільтр необхідно встановити між вхідним шлангом і його з’єднанням (A1).

6.3 Заповнення пристрою

Перш ніж приєднувати вихідний шланг, необхідно заповнити водою корпус насоса (A4) і вхідний шланг через гніздо для приєднання вихідного шланга (A2). Насос можна також заповнювати через отвір для заповнення (A2b) за його наявності (рис. 8). У процесі заповнення корпуса (A4) насоса утворюються бульбашки, які видаляються нахилянням насоса в різні боки. Повторюйте процедуру заповнення, поки рівень води не підніметься до рівня отвору для заповнення. Якщо пристрій має вмонтований попередній фільтр (A1b), необхідно додати воду через отвір цього фільтра. Зніміть кришку цього отвору, залийте воду до обідка й закрутіть кришку вручну (рис. 8).

6.4 Приєднання шланга на виході

Гніздо для приєднання вихідного шланга розташоване у верхній частині пристрою (A2). Цей шланг має з’єднуватися з іншим шлангом або трубою якомога більшого діаметра (щонайменше 19 мм). Використання шлангів меншого діаметра призводить до різкого зменшення витрати. Для забезпечення щільності з’єднання використовуйте тефлонову стрічку (12–15 шарів) (рис. 9). Труби, приєднані до побутової насосної системи, перебувають під постійним тиском. Тому у разі використання в системі безперервного розподілу ми радимо використовувати зміцнений шланг, здатний витримати цей постійний тиск. Попередження — небезпечно! Не дозволяється використовувати садові або всмоктувальні шланги на виході пристрою, якщо вони перебувають під постійним тиском, оскільки поєднання постійного тиску зі зношуванням і втомою матеріалів можуть спричинити розрив навіть у дуже короткий термін. Садові шланги можна використовувати лише в умовах нетривалого тиску, тобто коли вони встановлюються після запірного клапана або крана подачі води, і лише в системах, встановлюваних поза приміщеннями.

6.5 Заходи техніки безпеки

Користувач має запобігти збиткам, які можуть виникнути внаслідок заливання приміщення або інших причин через несправність пристрою або зовнішніх компонентів, застосуванням належних заходів (наприклад, встановленням контуру захисту від заливання, системи аварійної сигналізації, резервного насоса, збірного резервуара тощо, які потрібно підключати до окремого, надійного контуру електроживлення). Заходи техніки безпеки повинні відповідати певним умовам використання й зменшувати та/або запобігати збиткам через витоки води. Крім того, користувач повинен встановити захист від бризок, що можуть завдати пошкоджень внаслідок витоків або захлюпування через несправність насоса. Необхідно встановити резервний насос або стік на підлозі для належного видалення витоків води. Або можна встановити систему аварійної сигналізації, що попереджатиме про витік води або вимикатиме пристрій, перш ніж станеться пошкодження обладнання або іншої власності. Ми радимо також підняти все обладнання в приміщенні, де встановлено пристрій, на висоту 5–10 см від підлоги, щоб уберегти його від заливання водою. Виробник не приймає на себе жодної відповідальності за пошкодження, що сталися внаслідок недотримання цієї рекомендації. Попередження — небезпечно! Робота насухо Робота пристрою протягом більш ніж 5 хвилин із закритою точкою всмоктування може призвести до його пошкодження через перегрів. Вимикайте пристрій у разі перекриття нормального потоку води. Робота насухо призводить до непоправного пошкодження пристрою, тому не можна допускати такого режиму роботи протягом більше ніж 10 секунд. 7 РЕГУЛЮВАННЯ

7.1 Попередні регулювання

Прилад має попередні заводські налаштування, які не потрібно

8 ЗАПУСК Попередження — небезпечно! Усі операції зі встановлення та збирання слід виконувати, коли пристрій від’єднано від мережі електропостачання (рис. 3).

Після під’єднання всіх труб і заповнення корпуса (A4) насоса водою можна вставити в гніздо штепсельну вилку (A12) й увімкнути вимикач (A5). Під час засмоктування вихідна труба має залишатися відкритою для виходу повітря з системи і для підняття тиску води. У разі незаповнення водою вхідного шланга для встановлення нормального режиму роботи може знадобитися до 7 хвилин. Якщо вода не набула тиску після визначеного максимального часу засмоктування, вимкніть пристрій і далі дійте за планом усунення несправностей (глава 11).

8.2 Технічна інформація

Зазначені значення витрати — це максимальні значення, які зменшуються в разі використання зовнішніх компонентів (вихідного шлангу, колін, попереднього фільтра тощо). Це варто мати на увазі під час вибору пристрою. Фактичні значення витрати в конкретних умовах показано на графіку (рис. 12).270 271 (Переклад оригінальних інструкцій) © 2017 Українська (Переклад оригінальних інструкцій) © 2017 УкраїнськаUK

9 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ Попередження — небезпечно! Система перебуває під тиском! Перш ніж розпочинати будь-яку процедуру технічного обслуговування та/або під час пошуку несправностей, від’єднайте кабель живлення (A8) від гнізда живлення. Переконайтеся, що з’єднувальні шланги або резервуар (A10) пристрою досі не перебувають під тиском. Щоб забезпечити це, відкрийте (користувацький) кран подачі води і злийте з системи всю воду. Далі можна виконувати будь-які роботи з технічного обслуговування й

9.1 Чищення фільтрів

Попередній фільтр (A1b) необхідно регулярно промивати чистою водою, щоб запобігти його засміченню (рис. 10). Промийте гніздо фільтра чистою водою.

9.2 Перевірка тиску в резервуарі (A10)

Щоб забезпечити належне функціонування пристрою, необхідно регулярно (3–4 рази на рік) перевіряти тиск в резервуарі (A10); тиск має становити 1,5 бар. Для перевірки тиску викрутіть кришку (A9b) клапана на резервуарі (A10) і приєднайте повітряний насос з манометром до клапана (A9) (рис. 11). Якщо тиск нижче 1,5 бар, доведіть його до цього значення. Недостатній тиск повітря спричиняє збої в пристрої і зношування гумової діафрагми в резервуарі (A10). Гарантія не поширюється на будь-яке пошкодження пристрою через неналежний тиск в резервуарі (A10). 10 ЗБЕРІГАННЯ Попередження — небезпечно! Система перебуває під тиском! Перш ніж розпочинати будь-яку процедуру технічного обслуговування та/або під час пошуку несправностей, від’єднайте кабель живлення (A8) від гнізда живлення. Переконайтеся, що з’єднувальні шланги або резервуар (A10) пристрою досі не перебувають під тиском. Щоб забезпечити це, відкрийте (користувацький) кран подачі води і злийте з системи всю воду. Далі можна переходити до всіх процедур зберігання. Важливо захистити пристрій від морозу, а в разі температури +5 °C або нижче його необхідно демонтувати й зберігати в сухому місці, захищеному від морозу. Після від’єднання вхідного й вихідного шлангів викрутіть пробку зливного отвору (A3) і нахиліть пристрій, щоб злити всю воду з резервуара (A10). Для спорожнення корпуса (A4) насоса переверніть пристрій і вилийте воду через вихідне гніздо (A2).272 273 (Переклад оригінальних інструкцій) © 2017 Українська (Переклад оригінальних інструкцій) © 2017 УкраїнськаUK

11 УСУНЕННЯ НЕСПРАВНОСТЕЙ Несправність Можливі причини Способи усунення несправності Двигун працює, але пристрій не засмоктує воду

1) Перед запуском пристрою корпус (A4) насоса не було

1) Заповніть корпус (A4, див. п. 6.3) насоса водою

2) Нещільне приєднання шланга на вході

2) Перевірте, чи використовувалося рекомендоване приладдя.

Перевірте щільність шланга на вході, ущільніть різьбу тефлоновою стрічкою

3) Засмічення фільтра зворотного клапана на вході 3) Очистьте зворотний клапан і фільтр

4) Неможливо випустити повітря на виході через закриту

4) Під час всмоктування мають бути відкриті точки всмоктування

(кран подачі води, водяні шланги)

5) Не вистачає дозволеного часу

5) Заповніть водою шланг на вході й зачекайте 7 хвилин після

6) Зайва висота всмоктування 6) Зменште висоту всмоктування (макс. 8 м)

7) Шланг на вході не занурено в воду

7) Перевірте рівень води в колодязі чи цистерні і,

якщо це можливо, подовжте шланг на вході Не запускається двигун 1) Відсутність напруги в мережі живлення

1) Перевірте напругу, вставте штепсельну вилку (A12) в гніздо

Недостатня витрата води

1) Зайві висота всмоктування та/або напір

1) Зайві висота всмоктування й напір, а також сповільнення

потоку зовнішніми компонентами! Це не є несправністю

2) Засмічення фільтра зворотного клапана на вході 2) Почистьте фільтр на вході

3) Надто швидко падає рівень води в точці всмоктування 3) Занурте зворотний клапан глибше в воду

4) Потік у пристрої сповільнено забрудненням води

4) Промийте корпус (A4) насоса, спрямовуючи струмінь води

через вхідне (A1) і вихідне (A2) гнізда та, за необхідності, замовте перевірку пристрою в сервісному центрі. Використовуйте попередній фільтр, якщо пристрій не має вмонтованого (A1b) Пристрій вимикається термостатом

1) Перевантаження двигуна через тертя між частками бруду

й крильчаткою. Робота насухо або недостатній потік води

1) Промийте корпус (A4) насоса, спрямовуючи струмінь води

через вихідне гніздо (A2), дайте термостату охолонути протягом приблизно години та, за необхідності, замовте перевірку пристрою в сервісному центрі

2) Перевірте наявність води, дайте термостату охолонути

протягом приблизно години та, за необхідності, замовте перевірку пристрою в сервісному центрі Пристрій безперервно вмикається й вимикається

1) Вхідний шланг не має зворотного клапана, вода з нього

1) Перевірте, чи встановлено з боку всмоктування зворотний

або проміжний клапан

2) Несправність гумової діафрагми в резервуарі (A10)

2) Замініть гумову діафрагму або резервуар.

Зверніться до сервісного центру

3) Відсутність тиску повітря в резервуарі

3) Заповніть резервуар (A10) повітрям через відповідній клапан

(A9) до тиску 1,5 бар (див. «Технічне обслуговування»)

4) Порушення щільності з боку виходу 4) Ущільніть систему з боку виходу, перевірте її щільність

Пристрій працює безперервно

1) Встановлення надто високого тиску спрацювання

мембранного вимикача

1) Зверніться до сервісного центру для регулювання тиску

2) Порушення щільності з боку виходу

2) Ущільніть систему з боку виходу, використовуючи тефлонову

стрічку на різьбах272 273 (Переклад оригінальних інструкцій) © 2017 Українська (Переклад оригінальних інструкцій) © 2017 УкраїнськаUK

Гарантія на пристрій, описана в цьому посібнику, залежить від дотримання всіх рекомендацій, що в ньому містяться, особливо стосовно використання, встановлення й експлуатації. Ми надаємо гарантію протягом 24 місяців (12 місяців для професійно-орієнтованих продажів) із дати придбання зазначеного виробу стосовно дефектів у матеріалах і виготовленні відповідно до чинного законодавства. Запити на обслуговування за гарантією мають подаватися разом із доказами придбання. Гарантія не включає в себе витрати на демонтаж і встановлення відповідного пристрою в місці його використання, витрати на проїзд ремонтної бригади у прямому й зворотному напрямках, а також транспортні витрати. Претензії, що виникають через неналежне встановлення або експлуатацію, неприйнятні умови використання, недбальство, комерційне використання або спроби неналежного ремонту, не підлягають гарантії, й жодна відповідальність за ними не приймається; виключається також нормальне зношування. Понесені в результаті витрати, особливо на перевірку й транспортування, мають покладатися на відправника та/або оператора пристрою. Це стосується, зокрема, випадків, коли подається гарантійна претензія, а прилад виявляється справним, без жодних дефектів, або ж причиною несправності не є матеріали чи виготовлення. Кожний виріб перед поверненням користувачеві проходить ретельну технічну перевірку. Ремонт за гарантією має проводитися лише одним з наших сервісних центрів або вповноваженим ремонтним цехом. Спроби виконання ремонту замовником або не вповноваженою третьою особою призведуть до повного скасування гарантії. Обрізання штепсельної вилки або вкорочення кабелю живлення призведе до скасування гарантії. Робота, що виконується нами за гарантією, не подовжує гарантійного терміну і не надає нових гарантій на частини, які було замінено або відремонтовано. Всі подальші права, включно з правом на знижки, заміни або компенсацію, а також завдані збитки будь-якого роду, виключаються. У разі несправності звертайтеся до точки продажу, де придбали виріб, із наданням доказу придбання.274 (Переклад оригінальних інструкцій) © 2017 Українська (Переклад оригінальних інструкцій) © 2017 УкраїнськаUK

Технічні характеристики

Напруга В/Гц 230 В ~ 50 Гц 230 В ~ 50 Гц Потужність Вт

Макс. висота всмоктування м

Макс. розмір часток Ø мм

Ізоляція двигуна - Клас B Клас B Захист двигуна - IPX4 IPX4 Рівень акустичної потужності L

Вага з упаковкою кг 16.6 17.2 Діаметр гнізда мм
