NÁVOD NA OBSLUHU STNP900B STANLEY

5.2 Nesprávné použití

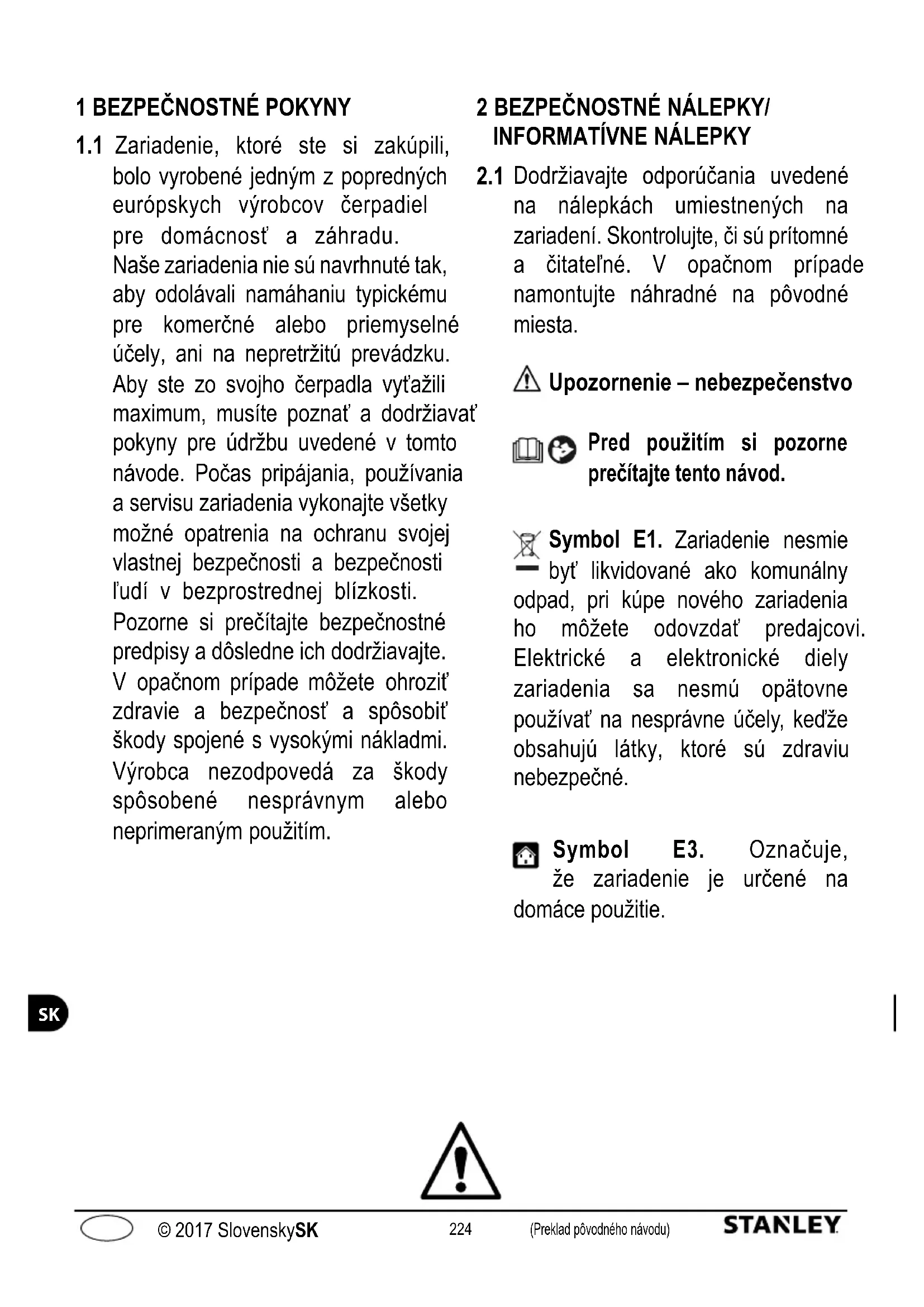

bolo vyrobené jedným z popredných európskych výrobcov čerpadiel pre domácnosť a záhradu. Naše zariadenia nie sú navrhnuté tak, aby odolávali namáhaniu typickému pre komerčné alebo priemyselné účely, ani na nepretržitú prevádzku. Aby ste zo svojho čerpadla vyťažili maximum, musíte poznať a dodržiavať pokyny pre údržbu uvedené v tomto návode. Počas pripájania, používania a servisu zariadenia vykonajte všetky možné opatrenia na ochranu svojej vlastnej bezpečnosti a bezpečnosti ľudí v bezprostrednej blízkosti. Pozorne si prečítajte bezpečnostné predpisy a dôsledne ich dodržiavajte. V opačnom prípade môžete ohroziť zdravie a bezpečnosť a spôsobiť škody spojené s vysokými nákladmi. Výrobca nezodpovedá za škody spôsobené nesprávnym alebo neprimeraným použitím.

Dodržiavajte odporúčania uvedené na nálepkách umiestnených na zariadení. Skontrolujte, či sú prítomné a čitateľné. V opačnom prípade namontujte náhradné na pôvodné miesta. Upozornenie – nebezpečenstvo Pred použitím si pozorne prečítajte tento návod. Symbol E1. Zariadenie nesmie byť likvidované ako komunálny odpad, pri kúpe nového zariadenia ho môžete odovzdať predajcovi. Elektrické a elektronické diely zariadenia sa nesmú opätovne používať na nesprávne účely, keďže obsahujú látky, ktoré sú zdraviu nebezpečné. Symbol E3. Označuje, že zariadenie je určené na domáce použitie.225 (Preklad pôvodného návodu) © 2017 SlovenskySK

Symbol CE. Označuje, že zariadenie zodpovedá príslušným smerniciam EÚ. Poloha prepínača ZAPNUTÝ/ VYPNUTÝ. Označuje polohu prepínača ZAPNUTÝ/VYPNUTÝ. I = prepínač ZAPNUTÝ 0 = prepínač VYPNUTÝ Zaručená hladina akustického výkonu Tento produkt je zaradený do triedy izolácie I. To znamená, že je vybavený ochranným uzemňovacím vodičom (iba ak je symbol uvedený na zariadení).226 (Preklad pôvodného návodu) © 2017 SlovenskySK

3.1.1 Nebezpečenstvo poranenia! Toto zariadenie NEDOVOĽTE používať deťom alebo osobám

so zhoršenými telesnými, zmyslovými alebo duševnými schopnosťami alebo bez potrebných skúseností a znalostí. Deti nesmú používať zariadenie ako hračku. Čistenie a používateľskú údržbu nesmú vykonávať deti.

3.1.2 Nebezpečenstvo výbuchu alebo otravy! Zariadenie nikdy nepoužívajte s horľavými, toxickými alebo

agresívnymi kvapalinami alebo s kvapalinami s charakteristikami, ktoré nie sú kompatibilné s jeho správnou prevádzkou.

Nebezpečenstvo poranenia! Nemierte prúdom vody na ľudí alebo zvieratá.

3.1.4 Nebezpečenstvo úrazu elektrickým prúdom! Prúdom vody nemierte ani na samotné zariadenie,

na elektrické diely alebo iné elektrické zariadenia.

3.1.5 Nebezpečenstvo skratu! Zariadenie nepoužívajte vonku počas dažďa. Toto neplatí pre ponorné

čerpadlá, ktoré možno používať v daždi. Je však nevyhnutné zabezpečiť, aby pripojenia zástrčky (A12) a akékoľvek použité predlžovacie káble boli chránené pred postriekaním vodou a ponorením do vody.

3.1.6 Nebezpečenstvo poranenia! Toto zariadenie nedovoľte používať deťom, osobám so zhoršenými

telesnými, zmyslovými alebo duševnými schopnosťami ani žiadnym nepovolaným osobám.

(A8) poškodený, musí ho vymeniť výrobca v niektorom z autorizovaných servisných stredísk alebo podobne kvalikovaný pracovník, aby sa predišlo akýmkoľvek nebezpečenstvám.

3.1.9 Nebezpečenstvo výbuchu! Ak je poškodená nasávacia alebo výtlačná hadica, zariadenie

v blízkosti bazénov, záhradných jazierok alebo iných vonkajších vodných plôch ho udržiavajte najmenej 2 m od okraja vodnej plochy a chráňte ho pred pádom do vody alebo ponorením do vody. Toto neplatí pre ponorné čerpadlá, keďže sa môžu používať ponorené vo vode.

3.1.11 Nebezpečenstvo poranenia! Skontrolujte, či je zariadenie vybavené typovým štítkom, kde sú

uvedené jeho technické údaje. Ak chýba, bezodkladne sa obráťte na predajcu. Zariadenia bez typového štítku sa nesmú používať, keďže sa nedajú identifikovať a sú potenciálne nebezpečné.

Nebezpečenstvo výbuchu! Nie sú povolené žiadne úpravy ovládacích ventilov, bezpečnostných ventilov alebo ostatných bezpečnostných zariadení, ani manipulácia s ich nastaveniami.227 (Preklad pôvodného návodu) © 2017 SlovenskySK

3.1.13 Nebezpečenstvo obarenia! V prípade poruchy tlakového spínača alebo dodávky vody sa voda,

ktorá zostane vo vnútri telesa čerpadla (A4), môže prehriať a pri vypustení spôsobiť obarenie.

ani za ďalšie pripojovacie príslušenstvo. Použite rukoväť (A4b).

3.1.16 Nebezpečenstvo výbuchu! Nedopusťte, aby po nasávacej alebo výtlačnej hadici jazdili vozidlá.

Zariadenie neťahajte ani ho nepresúvajte za nasávaciu alebo výtlačnú hadicu.

3.1.17 Nebezpečenstvo poranenia! Zariadenie nepoužívajte, ak sa v čerpanej kvapaline nachádzajú

osoby alebo zvieratá, alebo ak s ňou môžu prísť do kontaktu.

3.2 BEZPEČNOSTNÉ OPATRENIA: BEZPEČNOSTNÉ PRÍKAZY

3.2.1 Nebezpečenstvo skratu! Všetky elektrické vodiče musia byť chránené pred striekajúcou vodou.

3.2.2 Nebezpečenstvo úrazu elektrickým prúdom! Zariadenie pripájajte iba ku zdroju elektrickej energie

v súlade s príslušnými normami (IEC 603641-1). Počas spúšťania môže spôsobovať rušenie elektrickej sústavy. Zariadenie zapojte iba do zásuvky vybavenej prúdovým chráničom dimenzovaným na 30 mA alebo menej. Použite iba predlžovacie káble v súlade s príslušnými nariadeniami, schválené pre vonkajšie použitie a s priemerom minimálne rovnakým, ako má napájací kábel zariadenia. Napájacie káble navinuté na cievky sa musia úplne odvinúť.

3.2.3 Nebezpečenstvo! Zariadenie sa nikdy nesmie používať nasucho, pred jeho spustením vždy naplňte

teleso čerpadla (A4) vodou. Dokonca aj krátka doba prevádzky bez vody môže spôsobiť jeho poškodenie.

3.2.4 Nebezpečenstvo náhodného zapnutia! Pred vykonaním akejkoľvek práce na zariadení vždy

vytiahnite zástrčku (A12) z elektrickej zásuvky.

3.2.5 Nebezpečenstvo! Aby sa zaručila bezpečnosť zariadenia, maximálna teplota čerpanej kvapaliny

nesmie byť vyššia ako 35 °C. Teplota okolia nesmie byť nižšia ako +5 °C.

3.2.6 Nebezpečenstvo! Zariadenie nie je určené na čerpanie pitnej vody, ani vody na ľudskú spotrebu.

Čerpaná voda môže byť kontaminovaná únikom mazadla.

3.2.7 Nebezpečenstvo poranenia! Údržbu alebo opravu zariadenia alebo elektrických dielov smie

vykonať iba kvalifikovaný pracovník.

3.2.8 Nebezpečenstvo poranenia! Pred odpojením hadice od zariadenia vypustite zvyškový tlak

odpojením zariadenia od elektrickej siete a otvorením používateľského výpustu.

3.2.9 Nebezpečenstvo poranenia! Pred použitím a v pravidelných intervaloch prehliadnite príslušenstvo

a skontrolujte komponenty zariadenia, či nevykazujú známky nefunkčnosti alebo opotrebovania.228 (Preklad pôvodného návodu) © 2017 SlovenskySK

Návod je neoddeliteľnou súčasťou zariadenia a mal by sa uschovať na neskoršie použitie. Návod si pred inštaláciou/použitím zariadenia pozorne prečítajte. Ak sa zariadenie predáva, predávajúci musí odovzdať tento návod novému majiteľovi spoločne so zariadením. Zabezpečte, aby každý používateľ mal pred spustením zariadenia prístup k návodu a aby si mohol prečítať bezpečnostné a prevádzkové pokyny.

Zariadenie sa dodáva v kartónovej škatuli. Dodané balenie je znázornené na obr. 1.

Obalové materiály nie sú látky znečisťujúce životné prostredie, ale aj tak sa musia recyklovať alebo likvidovať v súlade s príslušnými právnymi predpismi v krajine použitia.

5 TECHNICKÉ INFORMÁCIE

5.1 Predpokladané používanie

Zariadenie je určené na čerpanie čistej vody zo studní alebo cisterien s dažďovou vodou pre záhradné práce alebo na použitie pre systémy zásobovania vodou pre domácnosť. Tieto zariadenia sa nesmú používať na čerpanie pitnej vody. Nečistoty, piesok a usadeniny sú abrazívne a poškodzujú obežné koleso. Na zachytenie týchto častíc namontujte pred čerpadlom vhodné filtre. Chemicky agresívne látky v čerpanej kvapaline poškodzujú zariadenie. Minimálny povolený hodinový prietok je 80 l/h (1,3 l/min). Tieto zariadenia nie sú vhodné pre odkvapkávacie zavlažovacie systémy, keďže prietok vody je príliš nízky, čo znamená, že čerpaná kvapalina nedokáže zariadenie dostatočne chladiť. Zariadenie sa musí inštalovať na suchom, dobre vetranom mieste, chránenom pred mrazom a poveternostnými vplyvmi, s teplotou okolia nepresahujúcou 35 °C. Nikdy sa nesmie inštalovať ani používať v daždi, na vlhkých miestach alebo v studniach. Zariadenie je v súlade s európskou normou EN 60335-2-41.

5.2 Nesprávne použitie

Použitie deťmi, nespôsobilými osobami alebo osobami, ktoré si neprečítali návod na používanie a neporozumeli mu, je zakázané. Napĺňanie zariadenia horľavými, výbušnými, toxickými alebo chemicky agresívnymi kvapalinami je zakázané. Použitie zariadenia v prostredí s nebezpečenstvom horľavej alebo výbušnej atmosféry je zakázané. Akékoľvek úpravy zariadenia sú zakázané. Akékoľvek úpravy vykonané na zariadení spôsobia neplatnosť záruky a podľa občianskeho a trestného práva zbavia výrobcu akejkoľvek zodpovednosti. Brúsne a leštiace látky alebo iné látky, ktoré narúšajú materiály, poškodzujú zariadenie. Tieto zariadenia nie sú vhodné na čerpanie kvapalín, ktoré obsahujú abrazívny piesok, bahno alebo íl. Tieto zariadenia sú vhodné na čerpanie vody na hygienické účely, ale nie na čerpanie pitnej vody! Fekálne látky sa nesmú čerpať pomocou týchto zariadení.

5.3 Hlavné komponenty (obr. 1)

A1 Závitová nasávacia prípojka A1b Integrovaný primárny filter (ak je nainštalovaný) A2 Závitová výtlačná prípojka A2b Plniaci otvor (ak je nainštalovaný) A3 Výpustná zátka A4 Teleso čerpadla A4b Rukoväť A5 Prepínač ZAPNUTIA/VYPNUTIA A6 Vystužená hadica A7 Tlakový spínač A8 Napájací kábel A9 Ventil A9b Čiapočka ventilu A10 Nádrž A11 Manometer A12 Zástrčka

Upozornenie – nebezpečenstvo! Akékoľvek inštalačné a montážne práce sa smú vykonávať len na zariadení, ktoré je odpojené od elektrickej siete (obr. 3). Upozornenie – nebezpečenstvo! Pred použitím zariadenia vždy vykonajte jeho vizuálnu kontrolu, najmä zástrčky (A12) a napájacieho kábla (A8), či na nich nie sú poškodenia. Poškodené zariadenie sa nesmie používať. Ak je zariadenie poškodené, musí ho skontrolovať servisné centrum alebo autorizovaný elektrotechnik. Upozornenie – nebezpečenstvo! Ak je napájací kábel (A8) preseknutý, záruka sa stáva neplatnou a výmena za originálny napájací kábel (A8) sa musí vykonať v rámci opravy na náklady zákazníka (dokonca aj v prípade záručnej opravy). Ak je nevyhnutné predĺžiť napájací kábel (A8), použite iba predĺženie s priemerom minimálne rovnakým, ako má pôvodný napájací kábel (A8). Zariadenie nikdy nedvíhajte ani nevyťahujte zástrčku (A12) zo zásuvky pomocou napájacieho kábla (A8).

6.1 Zostavenie spotrebiča

Pred uvedením zariadenia do prevádzky sa musí pripojiť nasávacia a výtlačná hadica. Zariadenie umiestnite do stabilnej polohy na rovný povrch, na miesto chránené pred zaplavením vodou (obr. 4). Aby sa zabránilo prenosu vibrácií na potrubia alebo steny, zariadenie umiestnite na gumenú podložku a na stlmenie vibrácií použite tesne pred a za zariadením kúsky hadice, ktoré musia byť odolné nasávaniu a tlaku (obr. 5).

6.2 Upevnenie nasávacej hadice

Upozornenie – nebezpečenstvo! Ak vaše zariadenie nemá integrovaný primárny filter, musí sa nainštalovať spätný ventil medzi nasávaciu hadicu a nasávaciu prípojku (A1): tento ventil zaručuje, že nasávacia hadica nie je pod tlakom, čo by mohlo spôsobiť presakovanie alebo prasknutie. Nasávacia hadica odvádza vodu z miesta nasávania do zariadenia. Nasávaciu hadicu pripojte k závitovej prípojke (A1). Skontrolujte, či je nasávacia hadica pripojená vzduchotesne, keďže akýkoľvek únik môže znížiť prietok zariadenia alebo mu úplne zabrániť v čerpaní vody. Nasávacia hadica musí mať priemer najmenej 25 mm a musí byť odolná voči deformovaniu a podtlaku.229 (Preklad pôvodného návodu) © 2017 SlovenskySK

Odporúča sa použitie nasávacej hadice so spätným ventilom. Aby ste dosiahli vzduchotesné pripojenie, použite teflónovú pásku (12 – 15 vrstiev) (obr. 6). Uistite sa, že v mieste nasávania je dostatok vody a že zóna nasávania hadice je trvalo pod hladinou vody. Keďže maximálna nasávacia výška samonasávacích čerpadiel je 8 metrov, zariadenie nesmie byť vyššie ako 8 m nad hladinou vody v mieste nasávania. Aby sa predišlo vytváraniu vzduchových bubliniek v hadici, ktoré by mohli narušiť prevádzku zariadenia, horizontálna časť nasávacej hadice musí z miesta nasávania do zariadenia nepretržite stúpať (obr. 7). Primárny filter sa musí nainštalovať medzi nasávaciu hadicu a nasávaciu prípojku (A1), pokiaľ zariadenie nemá integrovaný primárny filter (A1b).

6.3 Plnenie zariadenia

Pred upevnením výtlačnej hadice úplne naplňte teleso čerpadla (A4) a nasávaciu hadicu vodou pomocou výtlačnej prípojky (A2). Čerpadlo možno naplniť aj pomocou plniaceho otvoru (A2b), ak ho váš typ čerpadla má (obr. 8). Počas plnenia telesa čerpadla (A4) sa tvoria bublinky, ktoré sa musia vypustiť miernym nakláňaním zariadenia do rôznych smerov. Opäť ho naplňte a opakujte tento postup, až kým hladina vody nebude tesne pod plniacim otvorom. Ak má zariadenie integrovaný primárny filter, musí sa pridať viac vody cez uzáver primárneho filtra (A1b). Otvorte uzáver, čerpadlo naplňte vodou po okraj a rukou zaskrutkujte uzáver naspäť (obr. 8).

6.4 Upevnenie výtlačnej hadice

Prípojka výtlačnej hadice je na vrchu zariadenia (A2). Hadica sa má pripojiť k hadici alebo potrubiu s najväčším možným priemerom (najmenej 19 mm). Menší priemer radikálne znižuje prietok zariadenia. Aby ste dosiahli vzduchotesné pripojenie, použite teflónovú pásku (12 – 15 vrstiev) (obr. 9). V čerpacom systéme pre domácnosť sú pripojené potrubia trvalo pod tlakom. Pre pripojenie k permanentnej distribučnej sústave preto odporúčame použitie vystužených hadíc schopných odolať trvalému tlaku. Upozornenie – nebezpečenstvo! Ak sú potrubia trvalo pod tlakom, použitie záhradných hadíc alebo nasávacích hadíc na výtlačnej strane zariadenia nie je povolené, pretože trvalý tlak v kombinácii s opotrebovaním materiálov môže spôsobiť ich prasknutie alebo opotrebovanie už po veľmi krátkom čase. Záhradné hadice možno použiť iba vtedy, ak nie sú pod trvalým tlakom, napr. ak sú nainštalované nižšie ako uzatvárací ventil alebo vodovodný kohútik, aj to iba vonku.

6.5 Bezpečnostné opatrenia

Používateľ musí zabrániť škodám vyplývajúcim zo zaplavenia priestorov či iným príčinám v prípade poruchy zariadenia alebo vonkajších komponentov pomocou vhodných opatrení (napr. nainštalovaním ochranného obvodu proti zaplaveniu, poplachovým systémom, záložným čerpadlom, retenčnou nádržou alebo podobnými opatreniami), ktoré musia byť pripojené k oddelenému elektrickému obvodu zabezpečenému proti zlyhaniu. Bezpečnostné opatrenia sa musia prispôsobiť konkrétnym podmienkam používania a musia byť schopné znížiť alebo zabrániť poškodeniu v dôsledku úniku vody. Používateľ musí takisto nainštalovať kryt ostrekovania, aby sa predišlo únikom vody alebo postriekaniu v dôsledku poruchy čerpadla s následnou škodou. S cieľom zaručiť rýchle odstránenie všetkej uniknutej vody sa musí nainštalovať záložné čerpadlo alebo podlahový výpust. Takisto možno nainštalovať poplachový systém na spustenie poplachu alebo núdzové vypnutie zariadenia a dodávky vody v prípade úniku vody predtým, ako by mohlo dôjsť k poškodeniu zariadenia alebo majetku. Odporúčame aj nadvihnúť všetko vybavenie v priestoroch s nainštalovaným zariadením približne 5 – 10 cm nad podlahu, aby prípadný únik vody nespôsobil okamžité škody. Výrobca neakceptuje zodpovednosť za škody spôsobené nedodržaním tohto odporúčania. Upozornenie – nebezpečenstvo! Prevádzka nasucho Ak je zariadenie v prevádzke viac ako 5 minút so zatvoreným miestom nasávania, môže sa poškodiť v dôsledku prehriatia. Ak je znemožnený normálny prietok vody, zariadenie vypnite. Prevádzka nasucho neopraviteľne poškodí zariadenie, preto ho nikdy nenechávajte bežať nasucho dlhšie ako 10 sekúnd. 7 NASTAVENIA

7.1 Predbežné nastavenia

Naše zariadenia sú prednastavené vo výrobe a používatelia nesmú tieto nastavenia meniť. 8 ZAPNUTIE Upozornenie – nebezpečenstvo! Akékoľvek inštalačné a montážne práce sa smú vykonávať len na zariadení, ktoré je odpojené od elektrickej siete (obr. 3).

Po pripojení všetkých potrubí a naplnení telesa čerpadla (A4) vodou možno pripojiť zástrčku (A12) a prepínač ZAPNUTIA/VYPNUTIA (A5) prepnúť do polohy ZAPNUTÉ (ON). Počas prípravnej fázy musí byť výtlačná hadica otvorená, aby vzduch mohol uniknúť zo systému a aby sa mohol vytvoriť tlak vody. Ak nasávacia hadica nie je úplne naplnená vodou, zariadeniu môže trvať až 7 minút, kým bude plne funkčné. Ak voda nie je pod tlakom po uvedenom maximálnom prípravnom čase, vypnite zariadenie a postupujte podľa opisu v riešení problémov (kapitola 11).

8.2 Technické informácie

Uvedené prietokové hodnoty zariadenia sú maximálne hodnoty, ktoré sú nižšie, ak sa používajú vonkajšie komponenty (napr. výtlačná hadica, kolená, primárny lter atď.). Toto treba mať na pamäti pri výbere zariadenia. Skutočný prietok v konkrétnych podmienkach inštalácie je uvedený v prietokovej schéme (obr. 12). 9 ÚDRŽBA Upozornenie – nebezpečenstvo! Systém je pod tlakom! Pred akoukoľvek činnosťou údržby alebo riešením problémov odpojte napájací kábel (A8) od zásuvky. Skontrolujte, či pripojovacie hadice alebo nádrž zariadenia (A10) ešte nie sú pod tlakom. Zaistíte to otvorením spotrebiča (vodovodného kohútika) a vypustením všetkej vody zo systému. Potom možno vykonať všetky údržbové a čistiace práce.

Aby bolo zaistené, že zariadenie pracuje správne, tlak v nádrži (A10) sa musí kontrolovať v pravidelných intervaloch (3 – 4-krát ročne) a musí byť 1,5 barov. Aby ste skontrolovali tlak, odskrutkujte čiapočku ventilu (A9b) na nádrži (A10) a skontrolujte tlak pripojením vzduchového čerpadla s manometrom na ventil (A9) (obr. 11). Ak je tlak menší ako 1,5 barov, nastavte ho na túto hodnotu. Nedostatočný tlak vzduchu zapríčiňuje chybnú funkčnosť a vedie k opotrebovaniu gumovej membrány v nádrži (A10). Záruka sa nevzťahuje na žiadne škody na zariadení spôsobené nesprávnym tlakom v nádrži (A10). 10 SKLADOVANIE Upozornenie – nebezpečenstvo! Systém je pod tlakom! Pred akoukoľvek činnosťou údržby alebo riešením problémov odpojte napájací kábel (A8) od zásuvky. Skontrolujte, či pripojovacie hadice alebo nádrž zariadenia (A10) ešte nie sú pod tlakom. Zaistíte to otvorením spotrebiča (vodovodného kohútika) a vypustením všetkej vody zo systému. Potom možno vykonať všetky postupy pre skladovanie. Zariadenie je nutné chrániť pred mrazom a v prípade teploty 5 °C alebo nižšej sa musí odinštalovať a uschovať na suchom mieste, chránené pred mrazom. Po odpojení nasávacej a výtlačnej hadice odskrutkujte výpustnú zátku (A3) a zariadenie nakloňte, aby z jeho nádrže vytiekla všetka voda (A10). Teleso čerpadla (A4) vyprázdnite obrátením zariadenia hore nohami, aby sa vypustila voda z výtlačnej prípojky (A2).231 (Preklad pôvodného návodu) © 2017 SlovenskySK

Problémy Možné príčiny Riešenia Motor beží, ale zariadenie nenasáva vodu

1) Teleso čerpadla (A4) nebolo pred spustením naplnené vodou. 1) Naplňte teleso čerpadla (A4, pozrite bod 6.3).

2) Nasávacia hadica nie je vzduchotesná.

2) Skontrolujte, či bolo použité odporúčané príslušenstvo.

Skontrolujte, či nasávacia hadica je vzduchotesná, použite teflónovú pásku na závity.

3) Nasávací kôš spätného ventilu je upchatý. 3) Vyčistite spätný ventil a nasávací kôš.

4) Výtlačný bočný vzduch nemôže unikať, pretože miesto

nasávania je zatvorené.

4) Počas prípravy otvorte nasávacie časti (vodovodný kohútik,

5) Nie je umožnený dostatok času.

6) Nadmerná nasávacia výška. 6) Znížte nasávaciu výšku (max. 8 m).

7) Nasávacia hadica nie je ponorená vo vode.

1) Nadmerná nasávacia výška alebo výtlak.

1) Nadmerná nasávacia výška a výtlak a vonkajšie komponenty

znižujú prietok! Nejde o poruchu.

2) Nasávací kôš spätného ventilu je upchatý. 2) Vyčistite nasávací kôš.

3) Hladina vody v mieste nasávania klesá príliš rýchlo. 3) Spätný ventil ponorte hlbšie do vody.

nasávaciu prípojku (A1) a výtlačnú prípojku (A2), a v prípade potreby nechajte zariadenie skontrolovať v servisnom centre. Použite primárny filter, ak ho zariadenie nemá integrovaný (A1b). Termostat spôsobuje vypínanie zariadenia

1) Motor je preťažený v dôsledku trenia medzi časticami nečistôt

a obežným kolesom. Prevádzka nasucho alebo nedostatočný prietok vody.

1) Vyčistite vnútro telesa čerpadla (A4) nasmerovaním prúdu vody

cez výtlačnú prípojku (A2), nechajte termostat ochladiť asi 1 h, a v prípade potreby nechajte zariadenie skontrolovať v servisnom centre.

2) Prevádzka nasucho.

2) Skontrolujte, či je prítomná voda, nechajte termostat ochladiť

asi 1 h, a v prípade potreby nechajte zariadenie skontrolovať v servisnom centre. Zariadenie sa sústavne zapína a vypína

1) Chýba spätný ventil na nasávacej hadici, voda z nej vyteká

alebo pomocný ventil.

2) Gumová membrána v nádrži (A10) je chybná.

2) Vymeňte gumovú membránu alebo nádrž. Obráťte sa na servisné

na tlak 1,5 barov (pozrite časť Údržba).

4) Výtlačná strana nie je vzduchotesná.

4) Utesnite výtlačnú stranu tak, aby bola vzduchotesná,

a skontrolujte, či je systém vzduchotesný. Zariadenie je sústavne v prevádzke 1) Vypínací tlak nastavený pre tlakový spínač je príliš vysoký. 1) Informujte servisné stredisko a nechajte si nastaviť vypínací tlak.

2) Výtlačná strana nie je vzduchotesná.

2) Utesnite výtlačnú stranu tak, aby bola vzduchotesná, použite

teflónovú pásku na závity.232 (Preklad pôvodného návodu) © 2017 SlovenskySK

ZÁRUKA Záruky vzťahujúce sa na zariadenia opísané v tomto návode sú podmienené dodržaním všetkých odporúčaní, ktoré sú v ňom uvedené, najmä odporúčaní, ktoré sa týkajú inštalácie a prevádzky. Na opísaný produkt poskytujeme záruku 24 mesiacov (12 mesiacov pri profesionálnom predaji) odo dňa jeho kúpy, pokrývajúcu chyby materiálu alebo spracovania v súlade s platnou legislatívou. Žiadosti o servis v záruke musia byť podložené originálom dokladu o nákupe. Záruka nepokrýva náklady na demontáž a inštaláciu dotknutého zariadenia v mieste používania, cestovné náklady na miesto používania a späť pre servisný personál alebo náklady na prepravu. Záruka nepokrýva nároky vyplývajúce z nesprávnej inštalácie alebo prevádzky, nevhodných podmienok používania, nedbanlivosti, komerčného použitia alebo neprimeraných pokusov o opravu a nebude sa za neakceptovať žiadna zodpovednosť. Vylúčené zo záruky je aj bežné opotrebovanie. Výsledné náklady, obzvlášť náklady na kontrolu a prepravu, budú účtované odosielateľovi alebo prevádzkovateľovi zariadenia. Týka sa to takisto najmä prípadu, keď je žiadosť predložená v záručnej dobe, ale zistí sa, že zariadenie funguje bezchybne, alebo že problém nie je v dôsledku chyby materiálov či spracovania. Každý výrobok sa pred vrátením používateľovi podrobí dôkladnej technickej kontrole. Záručné opravy smie vykonávať iba niektoré z našich servisných stredísk alebo autorizovaná opravovňa. Pokusy o opravu zákazníkom alebo neautorizovanými tretími stranami počas záručnej doby budú mať za následok stratu všetkých záručných nárokov. Odrezanie zástrčky alebo skrátenie napájacieho kábla bude mať za následok stratu záručného nároku. Práce vykonané nami v rámci záruky nepredlžujú trvanie záruky, ani nevedú k vzniku novej záručnej doby na menené alebo opravené diely. Všetky ďalšie nároky, vrátane práva na zľavy, zmeny alebo kompenzáciu alebo následné škody akéhokoľvek druhu sa vylučujú. V prípade poruchy kontaktujte predajné miesto, kde bol produkt kúpený, s doložením dokladu o nákupe.233 (Preklad pôvodného návodu) © 2017 SlovenskySK

Max. nasávacia výška m

Max. veľkosť častíc Ø mm

Izolácia motora - Trieda B Trieda B Ochrana motora - IPX4 IPX4 Hladina akustického výkonu L

Hmotnosť brutto kg 16.6 17.2 Priemer prípojky mm
