STNP750SS - Vodné čerpadlo STANLEY - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma STNP750SS STANLEY vo formáte PDF.
| Typ produktu | Ponorné čerpadlo |
| Značka | STANLEY |
| Model | STNP750SS |
| Elektrické napájanie | 230 V ~ 50 Hz |
| Menovitý výkon | 750 W |
| Maximálna výška zdvihu | 8 m |
| Maximálny prietok | 13500 l/h |
| Maximálna teplota vody | 35 °C |
| Maximálna hĺbka ponorenia | 7 m |
| Maximálna veľkosť pevných častíc | 5 mm (čistá voda) / 30 mm (odpadová voda) |
| Hmotnosť netto | 5.9 kg |
| Celková hmotnosť (vrátane balenia) | 6.5 kg |
| Priemer prípojok | 25.4 - 31.75 - 38.1 mm |
| Dĺžka elektrického kábla | 10 m |
| Trieda ochrany | IPX8 |
| Izolácia motora | Trieda F |
| Typ štartu | Automatický s plavákom hladiny |
| Odporúčané použitie | Čistá voda a odpadová voda (mäkké pevné častice do 35 mm) |
| Údržba a čistenie | Po každom použití opláchnuť čistou vodou; chrániť pred mrazom |
| Bezpečnosť | Nepoužívať nasucho; zapojiť do zásuvky s prúdovým chráničom 30 mA |
| Náhradné diely a opraviteľnosť | Pre opravy kontaktujte predajcu alebo autorizované servisné stredisko |
Často kladené otázky - STNP750SS STANLEY
Otázky používateľov k STNP750SS STANLEY
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Vodné čerpadlo vo formáte PDF zadarmo! Nájdite svoj návod STNP750SS - STANLEY a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. STNP750SS značky STANLEY.

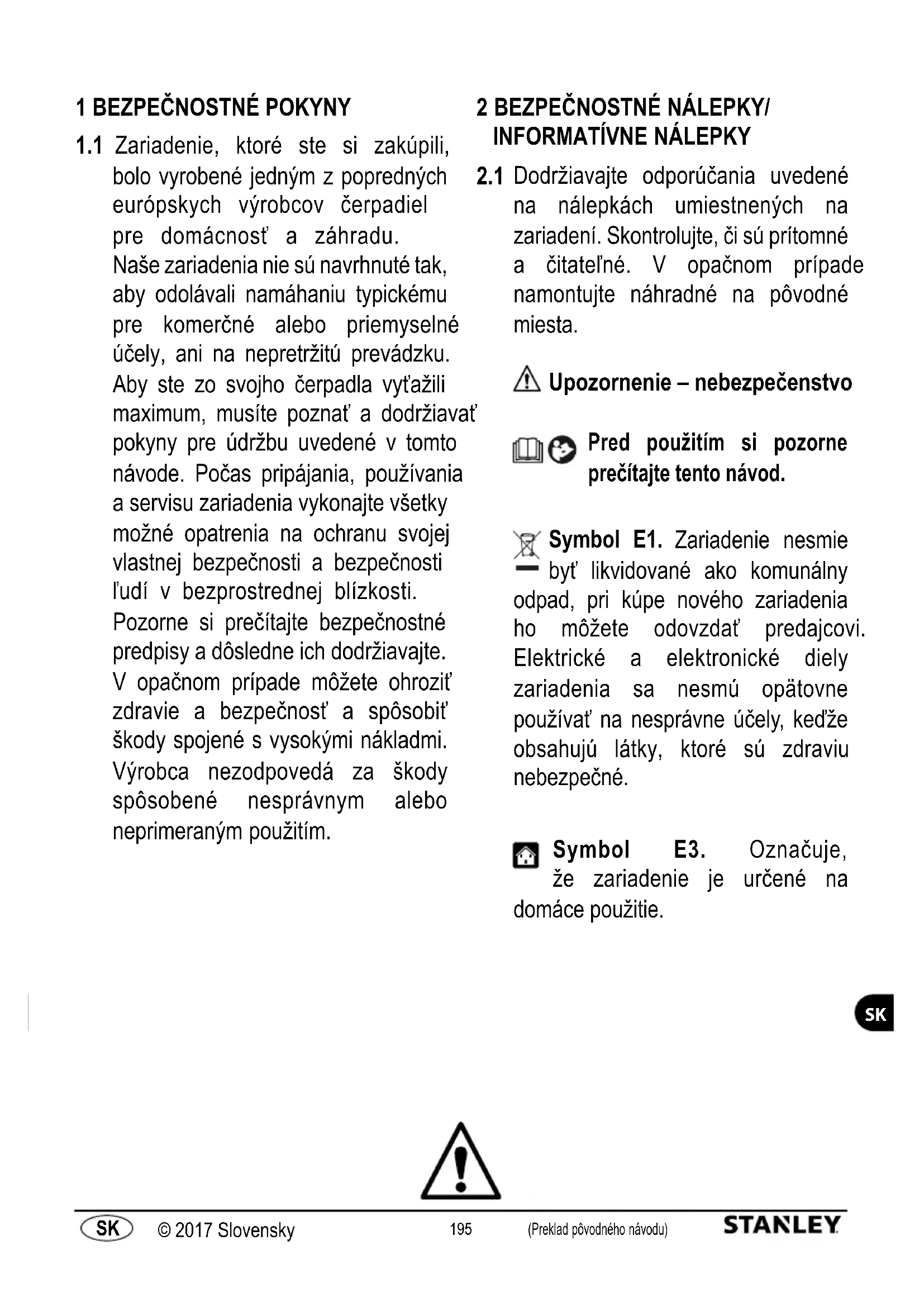

NÁVOD NA OBSLUHU STNP750SS STANLEY
5.2 Nesprávné použití
1.1 Zariadenie, ktoré ste si zakúpili, bolo vyrobené jedným z popredných európskych výrobcov čerpadiel pre domácnosť a záhradu.
Naše zariadenia nie sú navrhnuté tak, aby odolávali namáhaniu typickému pre komerčné alebo priemyselné účely, ani na nepretržitú prevádzku. Aby ste zo svojho čerpadla vyťažili maximum, musíte poznat' a dodržiavať pokyny pre údržbu uvedené v tomto návode. Počas pripájania, používania a servisu zariadenia vykonajte všetky možné opatrenia na ochranu svojej vlastnej bezpečnosti a bezpečnosti l'udí v bezprostrednej blízkosti.
Pozorne si prečítajte bezpečnostné predpisy a dôsledne ich dodržiavajte. V opačnom prípade môžete ohroziť zdravie a bezpečnosť a spôsobitť škody spojené s vysokými nákladmi. Výrobca nezodpovedá za škody spôsobené nesprávnym alebo neprimeraným použitím.
2 BEZPEČNOSTNÉ NÁLEPKY/ INFORMATÍVNE NÁLEPKY
2.1 Dodržiavajte odporúčania uvedené na nálepkách umiestnených na zariadení. Skontrolujte, či sú prítomné a čitateľné. V opačnom prípade namontujte náhradné na pôvodné miesta.
Upozornenie – nebezpečenstvo
Symbol E1. Zariadenie nesmie byt' likvidované ako komunálny ad, pri kúpe nového zariadenia môžete odovzdat' predajcovi. ktrické a elektronické diely ladenia sa nesmú opätovne žívať na nesprávne účely, keďže ahujú látky, ktoré sú zdraviu ezpečné.
Symbol E3. Označuje, že zariadenie je určené na áce použitie.
CE Symbol CE. Označuje,
že zariadenie zodpovedá príslušným smerniciam EÚ.
Tento produkt je zaradený do triedy izolácie I. To znamená,
že je vybavený ochranným uzemňovacím vodičom (iba ak je symbol uvedený na zariadení).
3 PRAVIDLÁ BEZPEČNOSTI /ZVYŠKOVÉ RIZIKÁ
3.1 BEZPEČNOSTNÉ OPATRENIA: BEZPEČNOSTNÉ ZÁKAZY
3.1.1 Nebezpečenstvo poranenia! Toto zariadenie NEDOVOL'TE používať det'om alebo osobám so zhoršenými telesnými, zmyslovými alebo duševnými schopnosťami alebo bez potrebných skúseností a znalostí. Deti nesmú používať zariadenie ako hračku. Čistenie a používatel'skú údržbu nesmú vykonávať deti.
3.1.2 Nebezpečenstvo výbuchu alebo otravy! Zariadenie nikdy nepoužívajte s horľavými, toxickými alebo agresívnymi kvapalinami alebo s kvapalinami s charakteristikami, ktoré nie sú kompatibilné s jeho správnou prevádzkou.
3.1.3 Nebezpečenstvo poranenia! Nemierte prúdom vody na l'udí alebo zvieratá.
3.1.4 Nebezpečenstvo úrazu elektrickým prúdom! Prúdom vody nemierte ani na samotné zariadenie, na elektrické diely alebo iné elektrické zariadenia.
3.1.5 Nebezpečenstvo skratu! Zariadenie nepoužívajte vonku počas dažďa. Toto neplatí pre ponorné čerpadlá, ktoré možno používať v daždi. Je však nevyhnutné zabezpečit’, aby pripojenia zástrčky (A12) a akékoľvek použité predlžovacie káble boli chránené pred postriekaním vodou a ponorením do vody.
3.1.6 Nebezpečenstvo poranenia! Toto zariadenie nedovol'te používať deťom, osobám so zhoršenými telesnými, zmyslovými alebo duševnými schopnosťami ani žiadnym nepovolaným osobám.
3.1.7 Nebezpečenstvo úrazu elektrickým prúdom! Zástrčky (A12) ani zásuvky sa nedotýkajte mokrými rukami.
3.1.8 Nebezpečenstvo úrazu elektrickým prúdom a nebezpečenstvo skratu! Ak je napájací kábel (A8) poškodený, musí ho vymenit' výrobca v niektorom z autorizovaných servisných stredísk alebo podobne kvalifikovaný pracovník, aby sa predišlo akýmkol'vek nebezpečenstvám.
3.1.9 Nebezpečenstvo výbuchu! Ak je poškodená nasávacia alebo výtlačná hadica, zariadenie nepoužívajte.
3.1.10 Nebezpečenstvo poranenia! Zariadenie umiestnite do stabilnej polohy. Pri použití zariadenia v blízkosti bazénov, záhradných jazierok alebo iných vonkajších vodných plôch ho udržiavajte najmenej 2 m od okraja vodnej plochy a chráňte ho pred pádom do vody alebo ponorením do vody. Toto neplatí pre ponorné čerpadlá, keďže sa môžu používať ponorené vo vode.
3.1.11 Nebezpečenstvo poranenia! Skontrolujte, či je zariadenie vybavené typovým štítkom, kde sú uvedené jeho technické údaje. Ak chýba, bezodkladne sa obráťte na predajcu. Zariadenia bez typového štítku sa nesmú používať, kedže sa nedajú identifikovať a sú potenciálne nebezpečné.
3.1.12 Nebezpečenstvo výbuchu! Nie sú povolené žiadne úpravy ovládacích ventilov, bezpečnostných ventilov alebo ostatných bezpečnostných zariadení, ani manipulácia s ich nastaveniami.
3.1.13 Nebezpečenstvo obarenia! V prípade poruchy tlakového spínača alebo dodávky vody sa voda, ktorá zostane vo vnútri telesa čerpadla (A4), môže prehriat' a pri vypustení spôsobit' obarenie.
3.1.14 Nebezpečenstvo poranenia! Ak existuje nebezpečenstvo znečistenia, zariadenie neponechajte bez dozoru.
3.1.15 Nebezpečenstvo skratu! Neposúvajte zariadenie t'ahaním za zástrčku (A12), za napájacie káble (A8), ani za d'alšie pripojovacie príslušenstvo, ale použite rukovat' (A4b).
3.1.16 Nebezpečenstvo výbuchu! Nedopustte, aby po nasávacej alebo výtlačnej hadici jazdili vozidlá. Zariadenie net'ahajte ani ho nepresúvajte za nasávaciu alebo výtlačnú hadicu.
3.1.17 Nebezpečenstvo poranenia! Zariadenie nepoužívajte, ak sa v čerpanej kvapaline nachádzajú osoby alebo zvieratá, alebo ak s ňou môžu príst' do kontaktu.
3.2 BEZPEČNOSTNÉ OPATRENIA: BEZPEČNOSTNÉ PRÍKAZY
3.2.1 Nebezpečenstvo skratu! Všetky elektrické vodiče musia byt chránené pred striekajúcou vodou.
3.2.2 Nebezpečenstvo úrazu elektrickým prúdom! Zariadenie pripájajte iba ku zdroju elektrickej energie v súlade s príslušnými normami (IEC 603641-1). Počas spúšt'ania môže spôsobovat' rušenie elektrickej sústavy. Zariadenie zapojte iba do zásuvky vybavenej prúdovým chráničom dimenzovaným na 30 mA alebo menej. Použite iba predlžovacie káble v súlade s príslušnými nariadeniami, schválené pre vonkajšie použitie a s priemerom minimálne rovnakým, ako má napájací kábel zariadenia. Napájacie káble navinuté na cievky sa musia úplne odvinút'.
3.2.3 Nebezpečenstvo! Zariadenie sa nikdy nesmie používať nasucho, pred jeho spustením vždy naplňte teleso čerpadla (A4) vodou. Dokonca aj krátka doba prevádzky bez vody môže spôsobit’ jeho poškodenie.
3.2.4 Nebezpečenstvo náhodného zapnutia! Pred vykonaním akejkoľvek práce na zariadení vždy vytiahnite zástrčku (A12) z elektrickej zásuvky.
3.2.5 Nebezpečenstvo! Aby sa zaručila bezpečnosť zariadenia, maximálna teplota čerpanej kvapaliny nesmie byť vyššia ako 35 °C. Teplota okolia nesmie byť nižšia ako +5 °C.
3.2.6 Nebezpečenstvo! Zariadenie nie je určené na čerpanie pitnej vody, ani vody na l'udskú spotrebu. Čerpaná voda môže byť kontaminovaná únikom mazadla.
3.2.7 Nebezpečenstvo poranenia! Údržbu alebo opravu zariadenia alebo elektrických dielov smie vykonať iba kvalifikovaný pracovník.
3.2.8 Nebezpečenstvo poranenia! Pred odpojením hadice od zariadenia vypustite zvyškový tlak odpojením zariadenia od elektrickej siete a otvorením používatel'ského výpustu.
3.2.9 Nebezpečenstvo poranenia! Pred použitím a v pravidelných intervaloch prehliadnite príslušenstvo a skontrolujte komponenty zariadenia, či nevykazujú známky nefunkčnosti alebo opotrebovania.
4 VŠEOBECNÉ INFORMÁCIE
Návod je neoddeliteľnou súčastľou zariadenia a mal by sa uschovat na neskoršie použitie. Návod si pred inštaláciou/použitím zariadenia pozorne prečítajte. Ak sa zariadenie predáva, predávajúci musí odovzdat tento návod novému majiteľovi spoločne so zariadením. Zabezpečte, aby každý používatel’ mal pred spustením zariadenia prístup k návodu, a aby si mohol prečítat bezpečnostné a prevádzkové pokyny.
4.2 Dodanie
Zariadenie sa dodáva v kartónovej škatuli. Dodané balenie je znázornené na obr. 1.
D3 Záručné podmienky
4.3 Likvidácia obalov
Obalové materiály nie sú látky znečist'ujúce životné prostredie, ale aj tak sa musia recyklovať alebo likvidovať v súlade s príslušnými právnymi predpismi v krajine použitia.
5 TECHNICKÉ INFORMÁCIE
5.1 Predpokladané používanie
Tieto zariadenia sú určené na čerpanie čistej alebo znečistenej vody obsahujúcej nerozpustené tuhé častice s veľkost’ou do 35 mm (napr. na odčerpanie vody v prípade vytopenia alebo na použitie v nádobách alebo nádržiach na zachytávanie dažďovej vody). Majte na pamäti prípustnú veľkost’ častíc pre typ používaného zariadenia. Veľkosti častíc a dodatočné technické údaje sú uvedené v tabul’ke bezpečnostných údajov v tomto návode.
Zariadenia pre častice s vel'kosťou do 5 mm sú vhodné pre čistů vodu a zariadenia pre častice s vel'kosťou 25 mm a viac sa používajú pre znečistenů vodu. Medzi uvedené častice a tuhé látky nepatrí piesok ani štrk! Myslia sa tým mäkké, poddajné materiály (napr. žmolky alebo listy), ktoré sa nezaseknů vo vnútri telesa čerpadla (A4), a preto nezablokujú rotor ani nepoškodia motor. Ak nemožno zaistiť, aby čerpaná kvapalina neobsahovala piesok alebo štrk, zariadenie nesmie byť v prevádzke bez dozoru. Ak sa obežné koleso zasekne, zariadenie sa musí okamžite vypnút’ a obežné koleso sa musí zbaviť prekázok prepláchnutím čistou vodou.
Zariadenie je v súlade s európskou normou EN 60335-2-41.
5.2 Nesprávne použitie
Použitie detmi, nespôsobilými osobami alebo osobami, ktoré si neprečitali návod na použivanie a neporozumeli mu, je zakázané. Napíňanie zariadenia horľavými, výbušnými, toxickými alebo chemicky agresívnymi kvapalinami je zakázané.
Použitie zariadenia v prostredí s nebezpečenstvom horl'avej alebo výbušnej atmosféry je zakázané.
Akékol'vek úpravy zariadenia sú zakázané. Akékol'vek úpravy vykonané na zariadení spôsobia neplatnosť záruky a podľa občianskeho a trestného práva zbavia výrobcu akejkol'vek zodpovednosti.
Brúsne a leštiace látky alebo iné látky, ktoré narúšajú materiály, poškodzujú zariadenie. Tieto zariadenia nie sú vhodné na čerpanie kvapalín, ktoré obsahujú abrazívny piesok, bahno alebo íl. Tieto zariadenia sú vhodné na čerpanie vody na hygienické účely, ale nie na čerpanie pitnej vody!
Fekálne látky sa nesmú čerpať pomocou týchto zariadení. Zariadenia nie sú vhodné na použitie ako prúdové čerpadlá, ako filtračné čerpadlá pre záhradné jazierka, ani na nepretržitú prevádzku (napr. nepretržitá recyklácia vody vo filtračných systémoch bazénov, ani na priemyselné použitie).
Zariadenie nepoužívajte nasucho a pri čerpaní kvapaliny nesmiete mať zatvorený ventil!
5.3 Hlavné komponenty (obr. 1)
A1 Nasávací kôš
A2 Výtlačná prípojka
A3 Výtlačná objímka
A4 Teleso čerpadla
A4b Rukovät'
A5 Plavákový spínač
A6 Skladacie nohy (ak sú nainštalované)
A7 Odvzdušnovaci otvor
A8 Napájací kábel
A12 Zástrčka
6 INŠTALÁCIA
Upozornenie – nebezpečenstvo!
Akékol'vek inštalačné a montážne práce sa smú vykonávať len na zariadení, ktoré je odpojené od elektrickej siete (obr. 3).
Upozornenie – nebezpečenstvo!
Pred použitím zariadenia vždy vykonajte jeho vizuálnu kontrolu, najmä zástrčky (A12) a napájacieho kábla (A8), či na nich nie sú poškodenia. Poškodené zariadenie sa nesmie používať. Ak je zariadenie poškodené, musí ho skontrolovať servisné centrum alebo autorizovaný elektrotechnik.
Upozornenie – nebezpečenstvo!
Ak je napájací kábel (A8) preseknutý, záruka sa stáva neplatnou a výmena za originálny napájací kábel (A8) sa musí vykonať v rámci opravy na náklady zákazníka (dokonca aj v prípade záručnej opravy). Ak je nevyhnutné predlžiť napájací kábel (A8), použite iba predlženie s priemerom minimálne rovnakým, ako má pôvodný napájací kábel (A8). Zariadenie nikdy nedvíhajte ani nevyťahujte zástrčku (A12) zo zásuvky pomocou napájacieho kábla (A8).
6.1 Upevnenie výtlačnej hadice
Pred pripojením výtlačnej hadice, odrežte výtlačnú objímku (A3) a vytvarujte ju tak, aby spolu s použitou hadicou zaistila najväčší možný prietok (obr. 4).
V ideálnom prípade by mal byt priemer hadice väčší ako povolená vel'kosť častíc pre zariadenie. Menší priemer hadice radikálne znižuje prietok. Naskrutkujte objímku na teleso čerpadla (A4), potom pripojte výtlačnú hadicu k výtlačnej objímke (A3, obr. 4).
6.2 Odvzdušnovanie zariadenia
Naklonené zariadenie ponorte do čerpanej kvapaliny, aby sa z telesa vytlačil všetok vzduch (obr. 5). Podržte ho v tejto naklonenej polohe, až pokiaľ z neho nebudú unikať žiadne bubliny. Vtedy bude zariadenie pripravené na použitie.
Aby sa umožnil pomalý únik vzduchu, odvzdušnovací otvor (A7) sa nachádza medzi vrchnou a sponou častou plastových zariadení.
6.3 Poznámky k miestu inštalácie
Aby sa zariadenie dalo jednoducho spustit' na miesto a vytiahnuť, pred jeho inštaláciou sa na rukovat' (A4) musí upevnit' vyťahovacie lano (obr. 6). Zariadenie sa podľa možností musí zavesit' do čerpanej kvapaliny dostatočne d'aleko od dna, aby sa zabránilo nasávaniu pevných častíc neprimeranej vel'kosti, ktoré by mohli znečistiť nasávací kôš (A1) alebo zablokovat' obežné koleso (obr. 6). Zariadenie môže aj mierne zdvihnút nad dno (napr. umiestnením na tehly, obr. 6). V takom prípade však nasaje viac častíc špiny, ktoré ho môžu v konečnom dôsledku upchat.
Ked' je zariadenie vypnuté, voda v hadici vyteká spät. Dá sa tomu zabrániť inštaláciou spätného ventilu. Čistenie a údržbu zjednodušuje inštalácia rýchleho uzatváracieho ventilu na odpojenie hadice na vhodnom mieste. Ak sa zariadenie používa v odpadovej žumpe alebo čerpacej jame, na zaistenie prevádzkyschopnosti zariadenia tam musí byt dostatočne veľká retenčná nádrž.
Pre zabezpečenie normálnej prevádzky sa plavákový spínač zariadenia (A5) musí voľne vznášať bez obmedzení. Ak nie je isté, plavákový spínač (A5) sa správne zapína a vypína, zariadenie môže byť v prevádzke iba pod dozorom.
6.4 Bezpečnostné opatrenia
Použivateľ musí zabrániť škodám vyplývajúcim zo zaplavenia priestorov či iným príčinám v prípade poruchy zariadenia alebo vonkajších komponentov pomocou vhodných opatrení (napr. nainštalovaním ochranného obvodu proti zaplaveniu, poplachovým systémom, záložným čerpadlom, retenčnou nádržou alebo podobnými opatreniami), ktoré musia byť pripojen k oddelenému elektrickému obvodu zabezpečenému proti zlyhaniu Bezpečnostné opatrenia sa musia prispôsobit konkrétnym podmienkam používania a musia byť schopné znížit alebo zabr poškodeniu v dôsledku úniku vody.
Používatel' musí takisto nainštalovať kryt ostrekovania, aby sa predišlo únikom vody alebo postriekaniu v dôsledku poruchy čerpadla s následnou škodou. S cieľom zaručiť rýchle odstránenie všetkej uniknutej vody sa musí nainštalovať záložné čerpadlo alebo podlahový výpust. Takisto možno nainštalovať poplachový systém na spustenie poplachu alebo núdzové vypnutie zariadenia a dodávky vody v prípade úniku vody predtým, ako by mohlo dôjsť k poškodeniu zariadenia alebo majetku.
Odporúčame aj nadvihnúť všetko vybavenie v priestoroch s nainštalovaným zariadením približne 5 – 10 cm nad podlahu, aby prípadný únik vody nespôsobil okamžité škody. Výrobca neakceptuje zodpovednosť za škody spôsobené nedodržaním tohto odporúčania.
Upozornenie – nebezpečenstvo! Prevádzka nasucho
Ak je zariadenie v prevádzke viac ako 5 minút so zatvoreným miestom nasávania, môže sa poškodit' v dôsledku prehriatia. Ak je znemožnený normálny prietok vody, zariadenie vypnite.
Prevádzka nasucho neopravitelne poškodí zariadenie, preto ho nikdy nenechávajte bežať nasucho dlhšie ako 10 sekúnd.
7 NASTAVENIA
7.1 Predbežné nastavenia
Zariadenie je pripravené na prevádzku, jediné požadované nastavenie je nastavenie bodov zapnutia a vypnutia plavákového spínača (A5), aby boli vhodné pre dané použitie.
Bod zapnutia plavákového spínača nastavíte skrátením kábla plavákového spínača na jeho úchytke (A5b, obr. 7). Čím kratší je kábel, tým dlhšie bude trvať, kým sa spínač zapne, a tým skôr sa vypne.
7.3 Špeciálne funkcie
7.3.1 Základňa volitel'ná pre čistú alebo odpadovú vodu
Pri viacúčelových modeloch možno nohy základne zariadenia zložit (A6) a tak prepnút čerpadlo z režimu odpadovej vody na režim čistej vody. V tomto prípade zariadenie nasáva vodu až do zvyškovej híbky 5 mm, ale je schopné nasat' iba rozptýlené tuhé látky s veľkost'ou častíc do max. 5 mm (obr. 8).
7.3.2 Uzamknutie plavákového spínača (A5)
Pri niektorých modeloch možno uzamknúť plavákový spínač (A5) do vertikálnej polohy na podporu (A5b, obr. 9). Ked' je plavákový spínač uzamknutý, zariadenie pracuje nepretržite bez ohľadu na hladinu vody, preto môže byť v prevádzke iba pod dozorom, aby sa predišlo prevádzke nasucho.
^ze 8 ZAPNUTIE A PRÍPRAVA
Upozornenie – nebezpečenstvo!
Akékol'vek inštalačné a montážne práce sa smú vykonávať len na zariadení, ktoré je odpojené od elektrickej siete (obr. 3).
8.1 Zapnutie
Po pripojení zariadenia podľa opisu v bode 6 a po vykonaní všetkých bezpečnostných pokynov možno pripojit’ zástrčku (12). Zariadenie sa spustí automaticky vtedy, keď hladina vody dosiahne výšku nastavenú na zapnutie plavákového spínača, a vypne sa zase vtedy, keď sa dosiahne hladina na vypnutie.
Príprava čerpadla
Na prípravu/zapnutie potrebuje zariadenie hladinu vody asi 30 – 50 mm nad minimálnou nasávanou hladinou. Pripravené zariadenie je schopné odčerpávať až po minimálnu nastavenú úroveň. Zariadenie nasáva vodu cez nasávací kôš (A1) vo svojej základni a dopravuje ju na požadované miesto cez hadicu pripojenú k výtlačnej objímke (A3).
Ak sa voda nenasáva, hoci hladina vody je dostatočná a motor beží, možno je ešte vzduch v telese čerpadla (A4). Postupujte podľa opisu v bode 6.2 a zariadenie opäť odvzdušnite.
8.3 Príprava čerpadla
Uvedené prietokové hodnoty zariadenia sú maximálne hodnoty, ktoré sú nižšie, ak sa používajú vonkajšie komponenty (napr. výtlačná hadica, kolená, obmedzovače, atd.). Toto treba mať na pamäti pri výbere zariadenia. Skutočný prietok v konkrétnych podmienkach inštalácie je uvedený v prietokovej schéme (obr. 10).
9 ÚDRŽBA
Upozornenie – nebezpečenstvo!
Pred akoukol'vek činnosťou údržby alebo riešením problémov odpojte napájací kábel (A8) od zásuvky. Potom možno vykonať všetky údržbové a čistiacę práce.
9.1 Cistenie
Po každom použití prepláchnite zariadenie a všetky vonkajšie komponenty čistou vodou. Pevné usadeniny odstráňte prúdom vody. Nečistoty a il vo vnútri telesa čerpadla (A4) spôsobujú zablokovanie obežného kolesa, čo vedie k poruchám pri opátovnom spustení čerpadla.
V prípade opomenutia tejto činnosti možno zariadenie ponorit do vody s teplotou do 35 °C na niekoľko dní, aby sa nečistoty rozpustili.
9.2 Prevádzková kontrola
Zariadenie je nutné chránit' pred mrazom a v prípade teploty 5 °C alebo nižšej sa musí odinštalovať a uschovať na suchom mieste, chránené pred mrazom.
11 RIEŠENIE PROBLÉMOV
| Problémy Možné pričiny | Riešenia | |
| Zariadenie nečerpá vodu, pretože motor nebeží | 1. Sieťové napätie je príliš nízke. | 1. Skontrolujte sieťové napätie a potom pevne zasuňte zástrčku (A12). |
| 2. Zástrčka (A12) nie je pevne zasunutá. 2. Zástrčku pevne zasuňte (A12). | ||
| 3. Prúdový chránič odpojil napájanie. | 3. Resetujte prúdový chránič. Ak sa prúdový chránič opäľ aktivuje, obráťte sa na elektrikára. | |
| 4. Obežné koleso je zablokované. 4. Odstráňte možné prekážky z obežného kolesa. | ||
| 5. Motor alebo kondenzátor je poškodený. 5. Upovedomte predajcu. | ||
| Zariadenie nečerpá vodu, hoci motor beží. | 1. Nasávací kôš (A1) je znečistený. 1. Vyčistite nasávaci kôš (A1). | |
| 2. Spätný ventil je zablokovaný (ak je nainštalovaný). 2. Ventil vyčistite alebo vymeňte (ak je nainštalovaný). | ||
| 3. Bublinky vzduchu v telese čerpadla (A4). | 3. Ponorené zariadenie nakloňte, aby vzduch mohol uniknút z telesa čerpadla (A4). | |
| Zariadenie dodáva iba malé množstvo vody. | 1. Nasávací kôš (A1) je čiastočne znečistený. 1. Vyčistite nasávaci kôš (A1). | |
| 2. Hadica je nepriechodná. 2. Odstráňte prekážku. | ||
| 3. Výtlačná hadica je príliš malá. | 3. Použite hadice s priemerom najmenej 25 mm. | |
| 4. Miesto vypúšťania vody je príliš vysoko vzhľadom na zariadenie. | 4. Památajte, že nadmerný výtlak zníži prietok. | |
| Nerovnomerná činnosť | 1. Tuhé častice blokujú voľný pohyb obežného kolesa. | 1. Odstráňte nečistoty! |
| 2. Kvapalina je príliš horúca. | 2. Maximálna teplota čerpanej kvapaliny nesmie byť vyššia ako 35 °C. | |
| 3. Elektrické napätie je mimo rozsahu tolerancie. | 3. Zariadenie pripojte k elektrickému systému, ktorý splňa požiadavky uvedené na typovom štítku. | |
| 4. Porucha motora. | 4. Upovedomte predajcu. | |
| Z telesa čerpadla uniká voda (A4) | 1. Z odvzdušňovacieho otvoru (A7) medzi vrchnou a spodnou časťou uniká voda. | 1. Nie je potrebné konať, odvzdušňovací otvor je technická nevyhnutnosť. |
ZÁRUKA
Záruky vzt'ahujúce sa na zariadenia opísané v tomto návode sú podmienené dodržaním všetkých odporúčaní, ktoré sú v ňom uvedené, najmä odporúčaní, ktoré sa týkajú inštalácie a prevádzky.
Na opísaný produkt poskytujeme záruku 24 mesiacov (12 mesiacov pri profesionálnom predaji) odo dňa jeho kúpy, pokrývajúcu chyby materiálu alebo spracovania v súlade s platnou legislatívou. Žiadosti o servis v záruke musia byť podložené originálom dokladu o nákupe.
Záruka nepokrýva náklady na demontáž a inštaláciu dotknutého zariadenia v mieste používania, cestovné náklady na miesto používania a spät pre servisný personál alebo náklady na prepravu.
Záruka nepokrýva nároky vyplývajúce z nesprávnej inštalácie alebo prevádzky, nevhodných podmienok používania, nedbanlivosti, komerčného použitia alebo neprimeraných pokusov o opravu a nebude sa za neakceptovať žiadna zodpovednosť. Vylúčené zo záruky je aj bežné opotrebovanie.
Výsledné náklady, obzvlášť náklady na kontrolu a prepravu, budů účtované odosielateľovi alebo prevádzkovateľovi zariadenia. Týka sa to takisto najmä prípadu, keď je žiadosť predložená v záručnej dobe, ale zistí sa, že zariadenie funguje bezchybne, alebo že problém nie je v dôsledku chyby materiálov či spracovania. Každý výrobok sa pred vrátením používateľovi podrobí dôkladnej technickej kontrole. Záručné opravy smie vykonávať iba niektoré z našich servisných stredísk alebo autorizovaná opravovňa. Pokusy o opravu zákazníkom alebo neautorizovanými tretími stranami počas záručnej doby budů mať za následok stratu všetkých záručných nárokov.
Odrezanie zástrčky alebo skrátenie napájacieho kábla bude mať za následok stratu záručného nároku.
Práce vykonané nami v rámci záruky nepredlžujú trvanie záruky, ani nevedú k vzniku novej záručnej doby na menené alebo opravené diely. Všetky d'alšie nároky, vrátane práva na zľavy, zmeny alebo kompenzáciu alebo následné škody akéhokol'vek druhu sa vylučujú.
V prípade poruchy kontaktujte predajné miesto, kde bol produkt kúpený, s doložením dokladu o nákupe.
| Technické údaje Jednotka SXUP400PCE SXUP750PTE SXUP750XCE SXUP1100XDE | |||||
| Napätie V/Hz | 230 V ~ 50 Hz 230 | V ~ 50 Hz 230 V ~ 50 Hz | 230 V ~ 50 Hz | ||
| Výkon W 400 750 750 1100 | |||||
| Max. výtlak (H _max ) | m | 8 8 8.5 10.5 | |||
| Max. prietok (Q _max ) l/h | 9000 13500 | 11000 | 16500 | ||
| Max. teplota vody (T _max ) | °C | 35 | 35 | 35 | 35 |
| Max. híbka ponoru | m | 7 7 7 7 | |||
| Hladina zvyškovej vody | mm | 5 | 5 / 32 | 23 | 45 |
| Max. vel'kosť častic | ∅ mm | 5 | 5 / 30 | 5 | 35 |
| Trieda ochrany | - | ||||
| Izolácia motora | - | Trieda F | Trieda F | Trieda F | Trieda F |
| Ochrana motora | - | IPX8 | IPX8 | IPX8 | IPX8 |
| Hmotnosť netto | kg | 4.3 | 5.9 | 5.9 | 7.0 |
| Hmotnosť brutto | kg | 4.7 | 6.5 | 6.6 | 7.7 |
| Priemer prípojky | mm | 25.4 – 31.75 – 38.1 | 25.4 – 31.75 – 38.1 | 25.4 – 31.75 | 25.4 – 31.75 – 38.1 |
| Dĺžka kábla | m | 10 | 10 | 10 | 10 |
Technické zmeny vyhradené!
