STNP900B - Veepump STANLEY - Tasuta kasutusjuhend

KASUTUSJUHEND STNP900B STANLEY

Enne kasutamist lugege see juhend tähelepanelikult läbi. Hoidke juhend hilisemaks kasutamiseks alles. Probleemide või raskuste ilmnemisel pöörduge klienditoe poole: www.2helpu.com Lk: 90-99

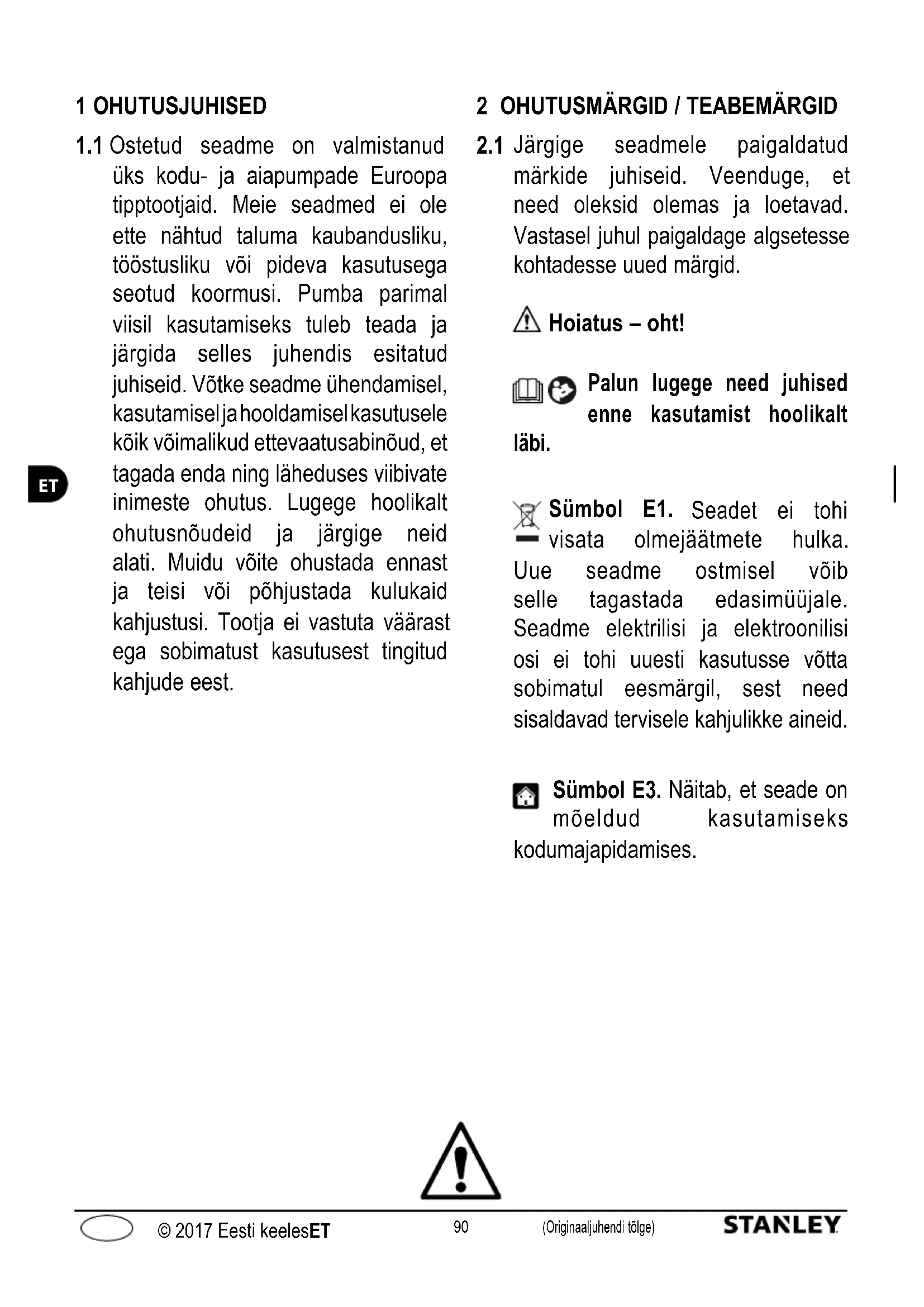

1.1 Ostetud seadme on valmistanud

üks kodu- ja aiapumpade Euroopa tipptootjaid. Meie seadmed ei ole ette nähtud taluma kaubandusliku, tööstusliku või pideva kasutusega seotud koormusi. Pumba parimal viisil kasutamiseks tuleb teada ja järgida selles juhendis esitatud juhiseid. Võtke seadme ühendamisel, kasutamisel ja hooldamisel kasutusele kõik võimalikud ettevaatusabinõud, et tagada enda ning läheduses viibivate inimeste ohutus. Lugege hoolikalt ohutusnõudeid ja järgige neid alati. Muidu võite ohustada ennast ja teisi või põhjustada kulukaid kahjustusi. Tootja ei vastuta väärast ega sobimatust kasutusest tingitud kahjude eest.

Järgige seadmele paigaldatud märkide juhiseid. Veenduge, et need oleksid olemas ja loetavad. Vastasel juhul paigaldage algsetesse kohtadesse uued märgid. Hoiatus – oht! Palun lugege need juhised enne kasutamist hoolikalt läbi. Sümbol E1. Seadet ei tohi visata olmejäätmete hulka. Uue seadme ostmisel võib selle tagastada edasimüüjale. Seadme elektrilisi ja elektroonilisi osi ei tohi uuesti kasutusse võtta sobimatul eesmärgil, sest need sisaldavad tervisele kahjulikke aineid. Sümbol E3. Näitab, et seade on mõeldud kasutamiseks kodumajapidamises.91 (Originaaljuhendi tõlge) © 2017 Eesti keelesET

CE-märgis. Näitab, et toode vastab asjakohastele Euroopa direktiividele. Sisse-väljalüliti asend Näitab sisse- väljalüliti asendit. I = sisse lülitatud 0 = välja lülitatud Garanteeritud helivõimsuse tase Selle toote isolatsiooniklass on I. See tähendab, et tootel on kaitsev maandusühendus (vaid juhul, kui tootel on vastav sümbol).92 (Originaaljuhendi tõlge) © 2017 Eesti keelesET

3.1.1 Vigastusoht! ÄRGE lubage seadet kasutada lastel ega piiratud füüsiliste, sensoorsete ja

psüühiliste võimete või puudulike kogemuste ja teadmistega isikutel. Lapsed ei tohi kasutada seadet mängimiseks. Seadet ei tohi puhastada ega hooldada lapsed.

3.1.2 Plahvatus- või mürgistusoht! Ärge kunagi kasutage seadet koos tuleohtlike, toksiliste või

agressiivsete vedelikega ega vedelikega, mille omadused ei võimalda seadmel korrektselt töötada.

3.1.3 Vigastusoht! Ärge suunake veejuga inimeste ega loomade poole.

3.1.4 Elektrilöögioht! Ärge suunake veejuga seadme, elektriliste osade ega muude elektriseadmete

3.1.5 Lühiseoht! Ärge kasutage seadet väljas vihma käes. See ei kehti sukelpumpadele, mida võib

kasutada ka vihma käes. Sellegipoolest tuleb veenduda, et pistiku (12) ühendused ja kõik kasutatavad pikendusjuhtmed oleksid kaitstud veepritsmete ja uputusvee eest.

Vigastusoht! ÄRGE lubage seadet kasutada lastel ega piiratud füüsiliste, sensoorsete ja psüühiliste võimete või puudulike kogemuste ja teadmistega isikutel.

3.1.7 Elektrilöögioht! Ärge puutuge pistikut (A12) ega pistikupesa märgade kätega.

3.1.8 Elektrilöögi- ja lühiseoht! Kui toitekaabel (A8) on kahjustatud, peab selle võimalike ohtude

vältimiseks välja vahetama tootja, mõni tootja hooldusesindustest või samalaadse kvalikatsiooniga isik.

3.1.9 Plahvatusoht! Ärge kasutage seadet, kui selle imi- või väljalaskevoolik on kahjustatud.

3.1.10 Õnnetuseoht! Seadke seade stabiilsesse asendisse. Kui kasutate seda ujumisbasseinide, aiatiikide

või muude väliste veekogude läheduses, jätke see veepiirist vähemalt 2 m kaugusele ja kaitske seda vette kukkumise ning uputusvee eest. See ei kehti sukelpumpadele, sest neid võib vette kasta.

3.1.11 Vigastusoht! Kontrollige, kas seadmele on paigaldatud tehnilisi andmeid sisaldav andmeplaat.

Kui see puudub, võtke kohe ühendust edasimüüjaga. Andmeplaadita seadmeid ei tohi kasutada, sest neid ei saa tuvastada ja need võivad olla ohtlikud.

3.1.12 Plahvatusoht! Juht- ja kaitseklappe, muid ohutusseadmeid ning nende sätteid ei tohi reguleerida

3.1.13 Põletusoht! Rõhulüliti või veevarustuse rikke korral võib pumba korpusesse (A4) jäänud vesi üle

kuumeneda ja põhjustada väljutamisel põletusi.93 (Originaaljuhendi tõlge) © 2017 Eesti keelesET

3.1.14 Vigastusoht! Saasteohu korral ei tohi seadet jätta järelevalveta.

3.1.15 Lühiseoht! Ärge liigutage seadet seda pistikust (A12), toitekaablist (A8) ega muudest ühendusosadest

tõmmates. Kasutage selleks kandesanga (A4 b).

3.1.16 Plahvatusoht! Ärge lubage sõidukitel sõita üle imi- ega väljalaskevooliku. Ärge vedage ega

liigutage seadet seda imi- või väljalaskevoolikust tõmmates.

3.1.17 Vigastusoht! Ärge kasutage seadet, kui vees on inimesi või koduloomi või kui nad võivad sellega

3.2.1 Lühiseoht! Kõiki elektrijuhte tuleb kaitsta veejugade ja -pritsmete eest.

3.2.2 Elektrilöögioht! Ühendage seade ainult vastavatele standarditele (IEC 603641-1) vastava

elektriallikaga. Käivitamise ajal võib seade elektrisüsteemis tekitada häireid. Ühendage seade ainult pistikupessa, mis on varustatud jääkvooluseadmega nimirikkevooluga kuni 30 mA. Kasutage ainult pikendusjuhtmeid, mis vastavad asjakohastele määrustele, sobivad välikasutuseks ja on vähemalt sama suure läbimõõduga kui seadme toitekaabel. Rullidele keritud toitekaablid tuleb täiesti lahti kerida.

3.2.3 Oht! Seade ei tohi töötada kuivalt. Enne käivitamist täitke alati pumba korpus (A4) veega.

Isegi lühiajaline töötamine ilma veeta võib seadet kahjustada.

3.2.5 Oht! Seadme ohutuse tagamiseks ei tohi pumbatava vedeliku temperatuur olla üle 35 °C.

Ümbritseva keskkonna temperatuur ei tohi olla alla +5 °C.

3.2.6 Oht! Seade ei ole mõeldud joogivee või inimtarbeks kasutatava vee pumpamiseks. Pumbatav vesi

võib saastuda lekkiva määrdeainega.

3.2.7 Vigastusoht! Elektriosade hooldus- ja/või parandustöid peab tegema kvalifitseeritud isik.

3.2.8 Vigastusoht! Enne seadme küljest vooliku lahtiühendamist tuleb jääkrõhk välja lasta.

Selleks ühendage lahti seadme elektritoide ja avage tarbimispunkti väljalase.

3.2.9 Vigastusoht! Enne kasutamist ja regulaarsete ajavahemike tagant vaadake üle seadme tarvikud

ning veenduge, et selle osadel ei esineks rikke ega kulumise märke.94 (Originaaljuhendi tõlge) © 2017 Eesti keelesET

4.1 Juhendi kasutamine

See kasutusjuhend on seadme tähtis osa ja see tuleb tulevaseks kasutamiseks alles hoida. Palun lugege juhend enne seadme paigaldamist/kasutamist hoolikalt läbi. Seadme müümisel peab müüja juhendi koos seadmega uuele omanikule edasi andma. Enne seadme käivitamist veenduge, et igal kasutajal oleks juurdepääs kasutusjuhendile ning võimalus leida üles seadme ohutus- ja kasutusjuhised.

Seade tarnitakse pappkastis. Tarnepakend on välja toodud joonisel 1.

4.2.1 Seadmega kaasas olevad teabematerjalid

D1 Kasutus- ja hooldusjuhend D2 Ohutusjuhised D3 Garantiireeglid

4.3 Pakendi utiliseerimine

Pakkematerjalid ei saasta keskkonda, kuid need tuleb siiski asukohariigis kehtivate nõuete järgi ringlusse võtta või utiliseerida. 5 TEHNILINE TEAVE

5.1 Sihipärane kasutamine

Seade on mõeldud puhta vee pumpamiseks kaevudest või vihmaveemahutitest aiatööde jaoks või kasutamiseks kodumajapidamise veevarustussüsteemides. Neid seadmeid ei tohi kasutada joogivee pumpamiseks. Pori, liiv ja setted on abrasiivsed ning kahjustavad rootorit. Kasutage sobivaid filtreid, et püüda need osakesed kinni enne pumpa sisenemist. Keemiliselt agressiivsed ained pumbatavas vedelikus kahjustavad pumpa. Minimaalne lubatud tunnivoolukoormus on 80 l/h (1,3 l/min). Need seadmed ei sobi tilkniisutussüsteemidele, sest nende veevoolukiirus on liiga väike, mistõttu ei suuda pumbatav vedelik seadet piisavalt jahutada. Seade tuleb paigaldada kuiva ja hästi ventileeritud kohta, kus see on kaitstud jäätumise ning ilmastikuolude eest ja kus ümbritsev temperatuur jääb alla 35 °C. Seadme paigaldamine ja kasutamine on keelatud vihma käes, niisketes kohtades ning kaevudes. See seade on kooskõlas Euroopa standardiga EN 60335-2-41.

5.2 Sobimatu kasutamine

Seadet ei tohi kasutada vastavate oskusteta isikud ega isikud, kes ei ole lugenud ja mõistnud juhendis esitatud juhiseid. Seadmes ei tohi kasutada tuleohtlikke, plahvatusohtlikke, toksilisi ega keemiliselt agressiivseid vedelikke. Seadet ei tohi kasutada potentsiaalselt tule- või plahvatusohtlikus keskkonnas. Seadme igasugune muutmine on keelatud. Seadme igasugune muutmine muudab garantii kehtetuks ning vabastab tootja tsiviil- ja kriminaalõiguse mõistes igasugusest vastutusest. Lihv- ja poleerained ning muud materjale hävitavad ained kahjustavad seadet. Need seadmed ei sobi abrasiivset liiva, muda ega savi sisaldavate vedelike pumpamiseks. Seadmed sobivad vee sanitaarotstarbeliseks pumpamiseks, kuid mitte joogivee pumpamiseks. Nende seadmetega ei tohi pumbata fekaale.

5.3 Põhiosad (joonis 1)

A1 Keermestatud imiliitmik A1b Sisseehitatud eelfilter (kui see on paigaldatud) A2 Keermestatud väljalaskeliitmik A2b Täitekork (kui see on paigaldatud) A3 Äravoolukork A4 Pumba korpus A4b Kandesang A5 Sisse-väljalüliti A6 Tugevdatud voolik A7 Rõhulüliti A8 Toitekaabel A9 Klapp A9b Klapi kork A10 Paak A11 Rõhumõõtur A12 Pistik 6 PAIGALDAMINE Hoiatus – oht! Kõigi paigaldus- ja koostamistoimingute ajal peab seade olema vooluvõrgust lahti ühendatud (joonis 3). Hoiatus – oht! Enne kasutamist veenduge alati visuaalselt, et seade ja eriti selle pistik (A12) ega toitekaabel (A8) ei oleks kahjustatud. Kahjustatud seadet ei tohi kasutada. Kahjustuste esinemise korral laske seade üle vaadata hoolduskeskusel või volitatud tehnikul. Hoiatus – oht! Kui seadme toitekaabel (A8) on katki, siis garantii ei kehti ja parandustööde käigus tuleb paigaldada uus originaaltoitekaabel (A8) kliendi kulul (isegi garantiiremondi korral). Kui toitekaabliga (A8) on vaja kasutada pikendusjuhet, kasutage ainult sellist pikendusjuhet, mille läbimõõt on vähemalt sama suur kui originaaltoitekaabli (A8) oma. Ärge kunagi tõstke seadet ega ühendage pistikut (A12) pistikupesast lahti seda toitekaablist (A8) tõmmates.

6.1 Seadme kokkupanek

Enne seadme kasutamist tuleb ühendada imi- ja väljalaskevoolikud. Seadke seade stabiilsesse asendisse tasasele pinnale, kus see on kaitstud uputusvee eest (joonis 4). Vibratsiooni torudele või seintele ülekandumise vältimiseks asetage seade kummist matile ja kasutage vibratsiooni summutamiseks vahevoolikuid (mis peavad olema imu- ja survekindlad) vahetult enne ja pärast seadet (joonis 5).

6.2 Imivooliku paigaldamine

Hoiatus – oht! Kui teie seadmel ei ole sisseehitatud eelfiltrit, tuleb imivooliku ja imiliitmiku (A1) vahele paigaldada tagasilöögiklapp – see klapp aitab vältida imivooliku survestamist, mis võib põhjustada lekkeid või vooliku purunemist. Imivoolik juhib vett imemispunktist seadmesse. Paigaldage imivoolik keermesliitmiku (A1) külge. Veenduge, et paigaldatud imivoolik oleks õhutihe, sest lekked võivad vähendada seadme voolukiirust või takistada sellel täielikult vett imemast. Imivoolik peab olema vähemalt 25 mm (1“) läbimõõduga ning purunemis- ja vaakumikindel.95 (Originaaljuhendi tõlge) © 2017 Eesti keelesET

Soovitatav on kasutada põhjaklapiga imivoolikut. Õhutiheda ühenduse tagamiseks kasutage teflonteipi (12–15 kihti) (joonis 6). Veenduge, et imemispunktis oleks piisavalt vett ja et vooliku imemisala paikneks püsivalt allpool veepiiri. Kuna iseimevate pumpade maksimaalne imemiskõrgus on 8 m, ei tohi seade imemispunktis olla veepiirist kõrgemal kui 8 m. Imivooliku horisontaalosa peab imemispunktist seadme suunas sujuvalt tõusma, et takistada voolikus seadme tööd kahjustada võivate õhumullide teket (joonis 7). Kui seadmel ei ole sisseehitatud eelfiltrit (A1 b), tuleb imivooliku ja imiliitmiku (A1) vahele paigaldada eelfilter.

Enne väljalaskevooliku paigaldamist täitke pumba korpus (A4) ja imivoolik väljalaskeliitmiku (A2) kaudu täielikult veega. Pumpa saab täita ka täitmisava korgi (A2 b) kaudu, kui see on olemas (joonis 8). Pumba korpuse (A4) täitmise ajal tekivad mullid, mis tuleb välja lasta, kallutades seadet veidi erinevates suundades. Täitke pump uuesti ja korrake seda toimingut, kuni veetase jääb veidi alla täitmisava. Kui seadmel on sisseehitatud eelfilter, tuleb eelfiltri korgi (A1 b) kaudu lisada veel vett. Avage kork, täitke servani veega ja kruvige kork käsitsi tagasi peale (joonis 8).

6.4 Väljalaskevooliku paigaldamine

Väljalaskevooliku liitmik asub seadme ülaotsas (A2). Voolik tuleb ühendada suurima võimaliku läbimõõduga (vähemalt 19 mm ehk ¾”) vooliku või toruga. Väiksema läbimõõdu korral väheneb oluliselt seadme voolukiirus. Õhutiheda ühenduse tagamiseks kasutage teflonteipi (12–15 kihti) (joonis 9). Kodumajapidamise pumbasüsteemis on ühendatud torud püsivalt survestatud. Seetõttu soovitame püsijaotussüsteemiga ühendamisel kasutada tugevdatud voolikud, mis taluvad pidevat rõhku. Hoiatus – oht! Seadme väljalaskepoolel ei tohi kasutada aiavoolikuid ega imivoolikuid, kui torud on püsivalt survestatud, sest pidev rõhk ja materjalide kulumine võivad need purustada või rebestada ka lühikese kasutuse järel. Aiavoolikuid võib kasutada ainult püsisurvestuseta, nt paigaldades need sulgeklapist või veekraanist allavoolu, ja ainult välitingimustes.

Kasutaja peab takistama seadme või välisosade riketest tulenevate kahjude tekkimist uputuste tõttu kasutusalas või muudel põhjustel, rakendades sobivaid meetmeid, nt paigaldades uputusvastase kaitseahela, alarmisüsteemi, varupumba, kogumispaagi vms, mis tuleb ühendada eraldiseisva tõrkekindla vooluahelaga. Ohutusmeetmed peavad vastama konkreetsetele kasutusoludele ning suutma vähendada ja/või takistada veelekete põhjustatud kahjude tekkimist. Kasutaja peab lisaks paigaldama pritsmekaitse, et vältida pumba riketest tulenevate veelekete või pritsmete põhjustatud kahjusid. Paigaldada tuleb varupump või äravoolutrapp, et tagada lekkinud vee kohene eemaldamine. Vastasel juhul tuleb paigaldada alarmisüsteem, mis käivitab veelekete korral alarmi ja/või seiskab seadme ning veevarustuse enne seadme- või varakahjustuste tekkimist. Veel soovitame kõik seadmed paigutada seadme paigaldusruumides põrandast 5–10 cm kõrgusele, et veelekked ei tekitaks koheseid kahjusid. Tootja ei vastuta selle soovituse eiramise tagajärjel tekkinud kahjude eest. Hoiatus – oht! Tühjalt töötamine Kui seade töötab enam kui 5 minutit nii, et veeimemispunkt on suletud, võib see ülekuumenemise tõttu kahjustuda. Kui normaalne veevool on takistatud, tuleb seade välja lülitada. Tühjalt töötamine tekitab seadmele parandamatuid kahjusid, mistõttu ei tohi sellel lasta tühjalt töötada üle 10 sekundi. 7 REGULEERIMINE

7.1 Eelreguleerimine

Meie seadmed on eelseadistatud tehases ja kasutajad ei tohi neid sätteid muuta. 8 KÄIVITAMINE Hoiatus – oht! Kõigi paigaldus- ja koostamistoimingute ajal peab seade olema vooluvõrgust lahti ühendatud (joonis 3).

Kui kõik torud on ühendatud ja pumba korpus (A4) on veega täidetud, võib ühendada pistiku (A12) ja sisse-väljalüliti (A5) sisse lülitada. Eeltäitmise ajal peab väljalasketoru olema avatud, et õhk pääseks süsteemist välja ja veesurve saaks kasvada. Kui imivoolik ei ole veega täiesti täidetud, võib kuluda kuni 7 minutit, et seade oleks töövalmis. Kui pärast maksimaalse nimetatud eeltäiteaja möödumist ei ole vesi ikka veel survestatud, lülitage seade välja ja järgige rikkeotsingujuhiseid (peatükk 11).

Seadme nimivoolukiirused on maksimumväärtused, mis vähenevad, kui kasutatakse väliseid osi (nt väljalaskevoolik, põlved, eellter jne). Seda tuleb seadme valimisel silmas pidada. Konkreetsetele paigaldusoludele vastav tegelik voolukiirus on esitatud voolukiiruste joonisel (joonis 12). 9 HOOLDUS Hoiatus – oht! Süsteem on surve all! Enne hooldustöid ja/või rikkeotsingu ajaks ühendage toitekaabel (8) pistikupesast lahti. Veenduge, et ühendusvoolikud ega seadme paak (A10) ei oleks ikka veel survestatud. Selle tagamiseks keerake lahti tarbimispunkt (veekraan) ja laske kogu vesi süsteemist välja. Seejärel on võimalik teha kõiki hooldus- ja puhastustöid.

9.1 Filtrite puhastamine

Puhastage eelltrit (kui see on paigaldatud, A1 b) regulaarselt puhta veega ja/või veenduge, et see ei oleks ummistunud (joonis 10). Loputage ltrisektsiooni puhta veega.

9.2 Paagi siserõhu kontrollimine (A10)

Seadme korrektse töö tagamiseks tuleb regulaarselt (3–4 korda aastas) kontrollida paagi (A10) siserõhku. See peab olema 1,5 baari. Rõhu kontrollimiseks keerake lahti paagi (A10) küljes asuv klapi kork (A9 b) ja kontrollige rõhku, ühendades klapi (A9) külge rõhumõõturiga õhupumba (joonis 11). Kui rõhk on väiksem kui 1,5 baari, taastage see nimetatud väärtusele. Ebapiisav õhurõhk võib põhjustada seadme rikkeid ja kulutab paagis (A10) asuvat kummimembraani. Seadme garantii ei kata valest paagi (A10) siserõhust põhjustatud kahjustusi.96 (Originaaljuhendi tõlge) © 2017 Eesti keelesET

10 HOIUSTAMINE Hoiatus – oht! Süsteem on surve all! Enne hooldustöid ja/või rikkeotsingu ajaks ühendage toitekaabel (8) pistikupesast lahti. Veenduge, et ühendusvoolikud ega seadme paak (A10) ei oleks ikka veel survestatud. Selle tagamiseks keerake lahti tarbimispunkt (veekraan) ja laske kogu vesi süsteemist välja. Seejärel võib teha vajalikud hoiulepaneku toimingud. Seadet tuleb kaitsta jäätumise eest ja kui temperatuur on +5 °C või alla selle, tuleb seade eemaldada ja panna hoiule kuiva kohta, kus see on jäätumise eest kaitstud. Pärast imi- ja väljalaskevoolikute lahtiühendamist keerake lahti äravoolukork (A3) ja kallutage seadet, et lasta kogu vesi paagist (A10) välja. Pumba korpuse (A4) tühjendamiseks keerake seade tagurpidi, et vesi saaks väljalaskeliitmikust (A2) välja joosta.97 (Originaaljuhendi tõlge) © 2017 Eesti keelesET

11 RIKKEOTSING Probleemid Võimalikud põhjused Lahendused Mootor töötab, kuid seade ei ime vett.

1) Pumba korpust (A4) ei täidetud enne käivitamist veega. 1) Täitke pumba korpus (A4, vaadake punkti 6.3).

2) Imivoolik ei ole õhutihe.

2) Kontrollige, kas kasutate soovitatud tarvikuid. Veenduge, et

imivoolik oleks õhutihe. Kasutage keermetel teflonteipi.

3) Põhjaklapi imikurn on ummistunud. 3) Puhastage põhjaklapp ja imikurn.

4) Väljalaskepoolne õhk ei pääse välja, sest imemispunkt on

4) Avage eeltäitmise ajaks imemispunktid (veekraan, veevoolikud).

5) Ei antud piisavalt aega.

5) Täitke imivoolik täielikult veega ja oodake pärast seadme

käivitamist kuni 7 minutit.

6) Imemiskõrgus on liiga suur. 6) Vähendage imemiskõrgust (max 8 m).

7) Imivoolik ei ole vette kastetud.

7) Kontrollige kaevu või mahuti veetaset ja võimaluse korral

pikendage imivoolikut. Mootor ei käivitu. 1) Elektrivõrgust ei saadud voolu. 1) Kontrollige pinget ja ühendage pistik (A12). Veevoolukiirus on liiga väike.

1) Imemis- ja/või tõstekõrgus on liiga suur.

1) Liiga suur imemis- ja tõstekõrgus ning välised osad vähendavad

kõik voolukiirust. See ei ole rike.

2) Jalgventiili imikurn on ummistunud. 2) Puhastage imikurn.

3) Veetase imemispunktis langeb liiga kiiresti. 3) Kastke põhjaklapp sügavamale vette.

4) Vees sisalduv muda vähendab seadme voolukiirust.

4) Puhastage pumba korpus (A4), suunates veejoa läbi imiliitmiku

(A1) ja väljalaskeliitmiku (A2) ning vajaduse korral viige seade hoolduskeskusesse ülevaatusele. Kui seadmel ei ole sisseehitatud eelfiltrit (A1 b), kasutage eelfiltrit. Termostaat katkestab seadme töö.

1) Mootor on üle koormatud mustuseosakeste ja rootori vahelise

hõõrdumise tõttu. Seade töötab tühjalt või veevool on liiga väike.

1) Puhastage pumba korpus (A4), suunates veejoa läbi

väljalaskeliitmiku (A2), laske termostaadil umbes 1 h jahtuda ja vajaduse korral viige seade hoolduskeskusesse ülevaatusele.

2) Seade töötab tühjalt.

2) Kontrollige, kas seadmes on vett, laske termostaadil umbes

1 h jahtuda ja vajaduse korral viige seade hoolduskeskusesse ülevaatusele. Seade lülitub pidevalt sisse ja välja.

1) Imivoolikul ei ole tagasilöögiklappi ja vesi voolab imivoolikust

1) Veenduge, et imemispoolele oleks paigaldatud põhja- või

2) Vahetage paak või kummimembraan välja. Võtke ühendust

3) Paagis puudub õhurõhk.

3) Täitke paak (A10) vastava klapi (A9) kaudu õhuga, kuni rõhk on

1,5 baari (vaadake peatükki „Hooldus“).

4) Väljalaskepool ei ole õhutihe.

4) Tihendage väljalaskepool nii, et see oleks õhutihe, ja kontrollige

süsteemi õhutihedust. Seade töötab pidevalt.

1) Rõhulülitile seatud väljalülitusrõhk on liiga kõrge.

1) Võtke ühendust hoolduskeskusega ja laske väljalülitusrõhku

2) Väljalaskepool ei ole õhutihe.

2) Tihendage väljalaskepoolt nii, et see oleks õhutihe, ja kasutage

keermetel teflonteipi.98 (Originaaljuhendi tõlge) © 2017 Eesti keelesET

GARANTII Selles juhendis kirjeldatud seadmete garantiid kehtivad vaid juhul, kui järgitakse kõiki juhendis esitatud soovitusi, eriti kasutus-, paigaldus- ja tööjuhiseid. Kirjeldatud seadmele kehtib 24-kuuline garantii (professionaalse müügi korral 12-kuuline), mis hakkab kehtima toote ostukuupäevast ning katab materjali- ja kvaliteedidefektid kooskõlas kehtivate seadustega. Garantiihooldusnõuetega tuleb esitada originaalostutõend. Garantii ei kata seadme kasutuskohast eemaldamise ja sinna paigaldamise kulusid, remonditöötajate reisikulusid kasutuskohta ja sealt tagasi ega transpordikulusid. Garantii ei kata väärast paigaldusest või kasutusest, sobimatutest kasutusoludest, hooletusest, kaubanduslikust kasutusest ega sobimatust remondist tingitud kahjunõudeid ja nende eest tootja ei vastuta. Garantii ei kata ka seadme tavapärast kulumist. Vastavad kulud, eelkõige ülevaatus- ja transpordikulud, jäävad saatja ja/või seadme käitaja kanda. See kehtib eriti juhul, kui esitatakse garantiinõue, kuid seade leitakse olevat täiuslikus töökorras ja ilma igasuguste defektideta või kui vastav probleem ei ole tingitud materjali- ega kvaliteedidefektidest. Enne kasutajale tagastamist läbib iga toode range tehnilise ülevaatuse. Garantiiremonditöid tohivad teha vaid meie hoolduskeskused või volitatud remonditöökojad. Kliendi või volitamata kolmandate isikute tehtud remont garantiiperioodil muudavad garantii kehtetuks. Toitepistiku mahalõikamine ja/või toitekaabli lühendamine muudab garantii kehtetuks. Meiepoolne garantiiremont ei pikenda garantii kehtivust ega alusta uut garantiiperioodi vahetatud või remonditud osadele. Seadmele ei kehti ühtegi muud hüvitusvõimalust, sealhulgas soodustused, muudatused ja hüvitised, ega tulenevat kahjutasu. Rikete esinemise korral võtke ühendust müügipunktiga, kust toode osteti, ja esitage ostutõend.99 (Originaaljuhendi tõlge) © 2017 Eesti keelesET

Tehnilised andmed Seade SXGP900XFBE SXGP1300XFBE Pinge V/Hz 230 V ~ 50 Hz 230 V ~ 50 Hz Võimsus W 900 1300 Max tõstekõrgus (H max ) m

Max voolukiirus (Q max ) l/h

Osakeste max suurus Ø mm

Mootori isolatsioon - Klass B Klass B Mootori kaitse - IPX4 IPX4 Helivõimsustase L

Kaal koos pakendiga kg 16.6 17.2 Liitmiku läbimõõt mm
