| Termék típusa | Hordozható lemeznyíró (niblergép) |
| Márka | Fein |
| Modell | ABLS 18 1.6 E Select |
| Névleges feszültség | 18 V (egyenáram) |
| Akku típusa | Lítium-ion, kompatibilis a FEIN töltőkkel |
| Max. vágási vastagság (400 N/mm² acél) | 1,6 mm |
| Vágási sebesség | Változtatható (alacsony és magas ütem) |
| Üzemi hőmérséklet tartomány (akkumulátor) | 5 °C – 45 °C |
| Karbantartás | Szellőzőnyílások tisztítása száraz sűrített levegővel |
| Ajánlott kenőanyag | Acélhoz vágópaszta, alumíniumhoz petróleum |
| Kések cseréje | Páronként, nem újraélezhető |
| Felhasználó védelme | Szem- és hallásvédelem kötelező |
| Megfelelőség | CE, UKCA, USA/Kanada tanúsítvány |
| Garancia | A jogszabályok és a FEIN gyártói garancia szerint |
Gyakran ismételt kérdések - ABLS 18 1.6 E Select Fein
Felhasználói kérdések a következőről ABLS 18 1.6 E Select Fein
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Olló PDF formátumban ingyenesen! Találja meg kézikönyvét ABLS 18 1.6 E Select - Fein és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ABLS 18 1.6 E Select márka Fein.
HASZNÁLATI ÚTMUTATÓ ABLS 18 1.6 E Select Fein
Az eredeti kezelési útmutató fordítása.

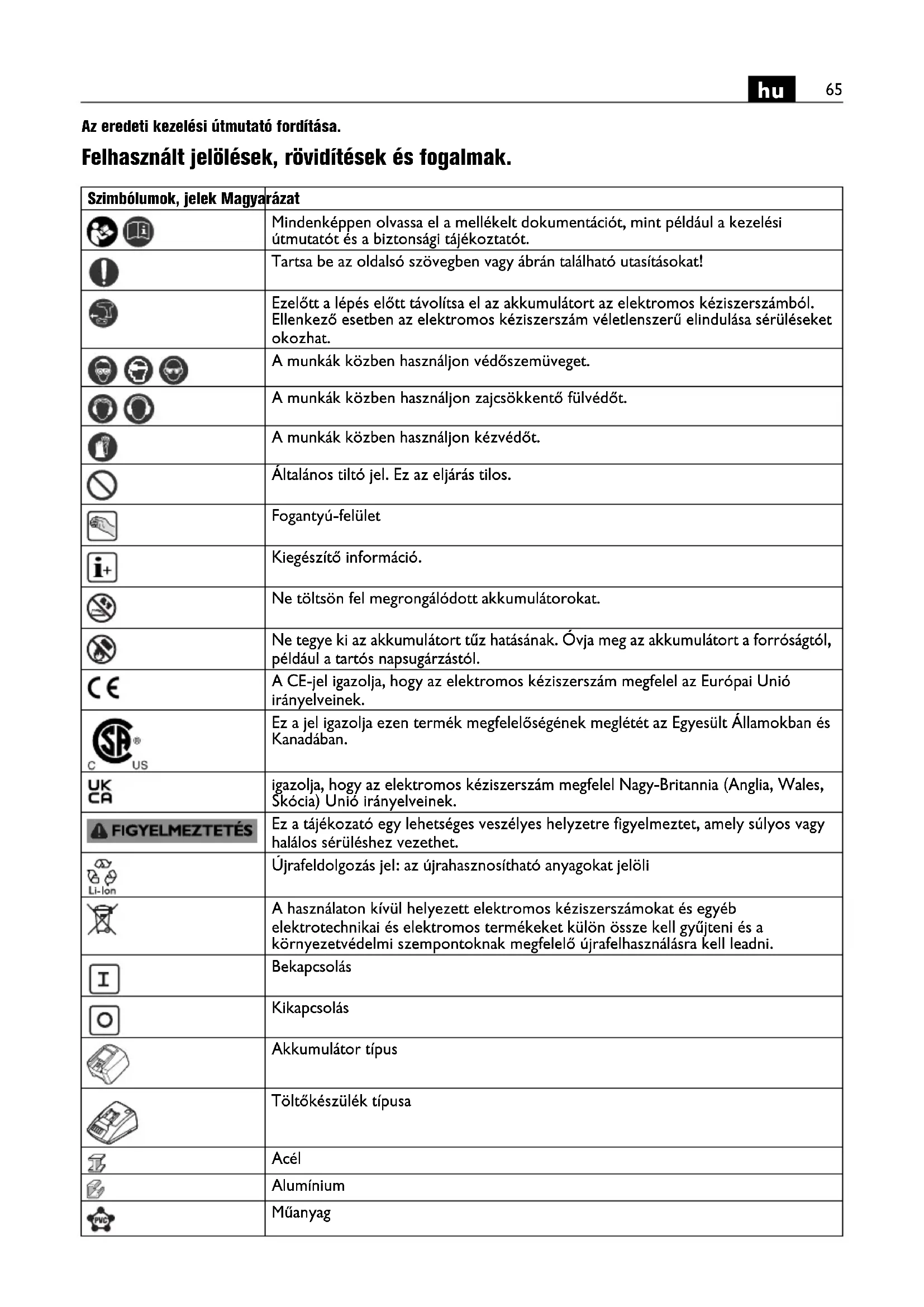

Felhasznált jelölések, rövidítések és fogalmak.
| Szimbólumok, jelek Magyarázat | ||
 |  | Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutatót és a biztonsági tájékoztatót. |
 | Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! | |
 | Ezelőtt a lépés előtt távolítsa el az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben az elektromos kéziszerszám véletlenszerű elindulása sérüléseket okozhat. | |
 |  | [A munkák közben használjon védőszemüveget. |
 |  | A munkák közben használjon zajcsökkentő fülvédőt. |
 | A munkák közben használjon kézvédőt. | |
 | Általános tiltó jel. Ez az eljárás tilos. | |
 | Fogantyú-felület | |
 | Kiegészítő információ. | |
 | Ne töltsön fel megrongálódott akkumulátorokat. | |
 | Ne tegye ki az akkumulátort tűz hatásának. Óvja meg az akkumulátort a forróságtól, például a tartós napsugárzástól. | |
 | A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek. | |
 | Ez a jel igazolja ezen termék megfelelőségének meglétét az Egyesült Államokban és Kanadában. | |
| [S9148] | igazolja, hogy az elektromos kéziszerszám megfelel Nagy-Britannia (Anglia, Wales, Skócia) Unió irányelveinek. | |
 | FIGYELMEZTETÉS | Ez a tájékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet. |
 | Újrafeldolgozás jel: az újrahasznosítható anyagokat jelöli | |
 | A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni. | |
 | Bekapcsolás | |
 | Kikapcsolás | |
| [KBY5] | Akkumulátor típus | |
 | Töltőkészülék típusa | |
 | Acél | |
| [S0024] | Alumínium | |
| [44HZ] | Műanyag | |
| Szimbólumok, jelek Magyarázat | |
 | Egyenes kés |
 | Kanyarvágó kés |
 | Alacsony löketszám |
 | Magas löketszám |
| (**) Számjegyeket vagy betűket tartalmazhat | |
| (Ax – Zx) Jelölés belső célokra | |
| Jel Nemzetközi egység Magyarországon | használatos egység | Magyarázat | |
| UV | V | F | e s z |
| fHz Hz Frekvencia | |||
| n_0 | /min, min ^-1 , rpm, r/min | /perc Üresjárati löketszám | |
| n_S | m/min m/perc | Vágási sebesség | |
| M... | mm | mm | Méret, metrikus menet |
| ∅ | mm | mm | Egy körkeresztmetszetű alkatrész átmérője |
| Fe 400 | mm | mm | max. anyagvastagság legfeljebb 400 N/mm ^2 szilárdságú acélban |
| Fe 600 | mm | mm | max. anyagvastagság legfeljebb 600 N/mm ^2 szilárdságú acélban |
| Fe 800 | mm | mm | max. anyagvastagság legfeljebb 800 N/mm ^2 szilárdságú acélban |
| Al 250 | mm | mm | Legnagyobb anyagvastagság alumíniumban 250 N/mm ^2 |
| mm | mm | Belső kivágásokhoz szükséges előfurat átmérője | |
| mm | mm | Minimális belső kanyarodási ív | |
| kg | kg Súly az „EPTA-Procedure 01” (01 EPTA-szabvány)szerint | ||
| kg | kg Az elektromos kéziszerszám súlya akkumulátor ésszerszám nélkül | ||
| kg | kg Az elektromos kéziszerszám súlya akkumulátor ésszerszám nélkül | ||
| kg | kg Az akkumulátor súlya | ||
| L_pA | dB | dB | Hangnyomás szint |
| L_wA | dB | dB | Hangteljesítmény szint |
| L_pCpeak | dB | dB | Hangnyomásszint csúcsérték |
| K... | Szórás | ||
| a | m/s ^2 | m/s ^2 | A rezgéskibocsátási összérték (a három irányban mért rezgés vektorösszege) az EN 62841 szabványnak megfelelően |
| a_h | m/s ^2 | m/s ^2 | Rezgés kibocsátási érték (lemezvágás) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, perc, m/s ^2 | Az SI nemzetközi egységrendszer alapegységei és levezetett egységei. | |
Az Ön biztonsága érdekében.
⚠ FIGYELMEZTETÉS
Olvassa el az összes biztonsági figyelmeztetést
és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan őrizze meg ezeket a biztonsági előírásokat és utasításokat.
Ne használja ezt az elektromos kéziszerszámot, mielőtt gondosan el nem olvasta és meg nem értette ezt a kezelési útmutatót és a mellékelt „Általános biztonsági tájékoztatót” (dokumentáció száma: 3 41 30 465 06 0). A fent megnevezett dokumentációt a későbbi használathoz őrizze meg és az elektromos kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak.
Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket.
Az elektromos kéziszerszám rendeltetése:
ABLS (**): az időjárás hatásaitól védett helyen a Fein cég által engedélyezett szerszámokkal és tartozékokkal, víz hozzávezetés nélkül, kézzel vezetett lemezolló, lemezek vágására.
ABSS ( ^** ): az időjárás hatásaitól védett helyen a Fein cég által engedélyezett szerszámokkal és tartozékokkal, víz hozzávezetés nélkül, kézzel vezetett lemezvágó olló, lemezek és kis sugarú ívek vágására.
Biztonsági információk.
Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket.
Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szürnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását.
A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel rögzített munkadarab biztonságosabban van rögzítve, minha csak a kezével tartaná.
Az elektromos kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos. Egy megrongálódott szigetelés már nem nyújt védelmet az áramütés ellen. Használjon öntapadós matricákat.
Ne használjon olyan tartozékokat, amelyeket nem az elektromos kéziszerszámot gyártó cég fejlesztett ki, vagy amelynek használatát az nem engedélyezte.
Biztonságos üzemelést csak úgy lehet elérni, ha a tartozék pontosan hozzáillik az Ön elektromos kéziszerszámához.
Rendszeresen tisztítsa ki egy fémmentes tárggyal az elektromos kéziszerszám szellőzőnyilásait. A
motorventilátor beszívja a port a motorházba. Ez túlságosan sok fémpor felgyülemlése esetén villamos zárlatot okozhat.
Sohase irányítsa az elektromos kéziszerszámot saját magára, vagy a közelben tartózkodó más személyekre, vagy állatokra. Ez az éles vagy forró szerszámok által okozott sérülésekhez vezethet.
Az akkumulátor (akkumulátor-blokk) felhasználása és kezelése.
Az akkumulátor kezelése során felmerülő veszélyek, mint égési sérülések, tűz, robbanás, börsérülések és egyéb sérülések elkerülésére vegye tekintetbe az alábbi előírásokat:
Az akkumulátorokat nem szabad szétszerelni, kinyitni vagy feldarabolni. Ne tegye ki az akkumulátort mechanikus igénybevételnek. Az akkumulátor megrongálódása és szakszerűtlen használata esetén abból káros gözők és folyadékok távozhatnak. A gözök ingerelhetik a légutakat. A kilépő akkumulátorfolyadék bőrirritációkat vagy égéses börsérüléseket okozhat.
Ha az akkkumulátorból kilépő folyadék a szomszédos részeket benedvesíti, ellenőrizze és tisztítsa meg, illetve szükség esetén cserélje ki ezeket a részeket.
Ne tegye ki az akkumulátort hőhatásnak, illetve tűz behatásának. Ne tárolja az akkumulátort közvetlen napsütésben.
Az akkumulátort csak akkor vegye ki az eredeti csomagolásból, ha használni akarja.
Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt vegye ki az akkumulátort az elektromos kéziszerszámból. Ha az elektromos kéziszerszám véletlenszerűen elindul, sérülésveszély áll fenn.
Az akkumulátort csak kikapcsolt állapotú elektromos kéziszerszámból távolítsa el.
Tartsa távol az akkumulátort a gyerekektől.
Tartsa tisztán és folyadékoktól valamint víztől védve az akkumulátort. Az akkumulátor és az elektromos kéziszerszám elszennyeződött csatlakozásait egy tiszta, száraz kendővel tisztítsa meg.
Csak kifogástalan állapotú, eredeti FEIN akkumulátorokat használjon, amelyek az Ön elektromos kéziszerszámához vannak előírányzova. A nem az elektromos kéziszerszámhoz való, megrongálódott, javított vagy újrafeldolgozott akkumulátorokkal, utánzatokkal és idegen gyártmányú akkumulátorokkal végzett munka, illetve az ilyen akkumulátorok feltöltése tűz- és/vagy robbanásveszélyes.
Tartsa be az akkumulátor töltőkészülék kezelési utasításában található biztonsági előírásokat.
Kéz-kar vibráció
Az ezen előírásokban megadott rezgésszint az EN 62841 szabványban rögzített mérési módszerrel került meghatározásra és a készülékek összehasonlítására ez az érték felhasználható. Az érték a rezgési terhelés ideiglenes megbecsülésére is alkalmazható.
A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha az elektromos kéziszerszámot más célokra, eltérő szerszámokkal, vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben megnövelheti.
A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: az elektromos kéziszerszám és a szerszámok megfelelő karbantartása, a kezek melegen tartása, a munkafolyamatok átgondolt megszervezése.
Kezelési tájékoztató.
Az elektromos kéziszerszámot csak bekapcsolva vigye fel a megmunkálásra kerülő munkadarabra.
Munka közben az elektromos kéziszerszámot lehetőleg a megmunkálásra kerülő munkadarabra merőlegesen tartsa (ABLS (**)).
Vezesse az elektromos kéziszerszámot egyenletesen és könnyedén tolva a vágási irányban. A túl erős előtolás a tartozékok élettartamát lényeges mértékben csökkenti. A fémlemezeket ne a hegesztési pontokban vágja. Ne vágjon olyan többrétegű fémlemezeket, amelyek túllépik a maximális anyagvastagságot.
A kések élettartamának megnövelésére ajánlatos a tervezett vágási vonal mentén sikosítószert felvinni az anyagra:
- acéllemezek vágása esetén: vágópasztát vagy hűtőkenőfolyadékot,
- alumíniumlemezek vágása esetén: petróleumot.
Az elektromos kéziszerszámot csak azután kapcsolja ki, miután kihúzta azt a vágási vonalból.
A kések elhasználódását abból lehet a legjobban észrevenni, hogy az előtoláshoz szükséges erő lényegesen magasabb, és a haladási sebesség alacsonyabb lesz.
ABSS (**): Egy belső kivágás létrehozásához egy előfuratra van szükség, lásd „Műszaki adatok”.
A késeket és vágópofákat nem lehet utánélezni.
ABLS (**): A késeket nem lehet utánélezni, azokat mindig párosával kell kicserélni.
Az akkumulátor kezelése.
Az akkumulátort csak az 5 °C – 45 °C (41 °F – 113 °F) üzemi hőmérséklet-tartományban tárolja, üzemeltesse és ebben a tartományban is csak FEIN töltőkészülékekkel töltse. Az akkumulátor hőmérsékletének a töltési folyamat kezdetén az akkumulátor megengedett üzemeltetési hőmérséklet tartományában kell lennie.
| LED-kijelző Magyarázat Művelet | ||
| 1 – 4 zöld LED | Töltési szint kijelzés százalékban | Üzemelés |
| piros tartós fény | Azakkumulátor majdnem üres | Töltse fel az akkumulátort |
| piros villogó fény | Azakkumulátor nem üzemkész | Hozza az akkumulátort a megengedett üzemeltetési hőmérséklet tartományba, majd töltse fel |
Az akkumulátor tényleges, százalékban megadott feltöltési szintje csak az elektromos kéziszerszám álló motorja mellett kerül kijelzésre.
Mielőtt az akkumulátor mélykisülése bekövetkezne, az elektronika automatikusan kikapcsolja az elektromos kéziszerszámot.
Üzembentartás és vevőszolgálat.
Különösen hátrányos körülmények fennállása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejébe
elektromosan vezetőképes por rakódhat le. Fújja ki gyakran az elektromos kéziszerszám belső terét a szellőzőnyíláson keresztül száraz és olajmentes préslevegővel.
Az olyan termékeket, amelyek azbeszttel kerültek érintkezésbe, nem szabad javításra leadni. Az azbeszttel szennyezett termékeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó előírásoknak megfelelően kell ártalmatlanítani.
Ennek az elektromos kéziszerszámnak a pillanatnyilag érvényes pótalkatrész-listáját az interneten a www.fein.com címen találhatja meg.
A következő alkatrészeket szükség esetén Ön is kicserélheti: Betétszerszámok, vágópofák (ABSS (**)
Jótállás és szavatosság.
A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk.
Az elektromos kéziszerszám szállítási terjedelmében lehet, hogy az ezen kezelési útmutatóban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg.
Megfelelőségi nyilatkozat.
A CE-nyilatkozat csak az Európai Unió és az EFTA (Európai Szabadkereskedelmi Társulás) országaira és csak azokra a termékekre érvényes, amelyek az EU-vagy EFTA-piac számára kerültek gyártásra. A terméknek az EU-piacon való forgalombahozatala után az UKCA-jel érvényét veszti.
Az UKCA-nyilatkozat csak a brit piacra (Angliára, Walesre és Skóciára) és csak azokra a termékekre vonatkozik, amelyek a brit piac számára kerültek gyártásra. A terméknek a brit piacon való forgalombahozatala után a CE-jel érvényét veszti.
A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak.
A műszaki dokumentáció a következő helyen található:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Környezetvédelem, hulladékkezelés.
A csomagolásokat, a selejtes elektromos kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újra felhasználni.
Az akkumulátorokat csak kisütött állapotban adja le a megfelelő ártalmatlanításra.
Nem teljesen kisütött akkumulátorok esetén elövigyázatosságból, rövidzárlatok megakadályozására a csatlakozókat szigetelőszalaggal szigetelje le.
