| 製品タイプ | ポータブル板金ばさみ（ニブラー） |
| ブランド | Fein |
| モデル | ABLS 18 1.6 E Select |
| 定格電圧 | 18 V（直流） |
| バッテリータイプ | リチウムイオン、FEIN充電器対応 |
| 最大切断厚さ（鋼材400N/mm²） | 1.6 mm |
| 切断速度 | 可変（低速・高速） |
| 使用温度範囲（バッテリー） | 5°C～45°C |
| メンテナンス | 乾燥圧縮空気で通気口を清掃 |
| 推奨潤滑剤 | 鋼材用切断ペースト、アルミ用灯油 |
| ナイフ交換 | ペアで交換、再研磨不可 |
| ユーザー保護 | 必須：目の保護と聴覚保護 |
| 認証 | CE、UKCA、米国/カナダ認証 |
| 保証 | 法的規制およびFEINメーカー保証に準拠 |
よくある質問 - ABLS 18 1.6 E Select Fein
ユーザーの質問 ABLS 18 1.6 E Select Fein
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード はさみ 無料でPDF形式で！マニュアルを見つける ABLS 18 1.6 E Select - Fein 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 ABLS 18 1.6 E Select ブランド Fein.
使用説明書 ABLS 18 1.6 E Select Fein

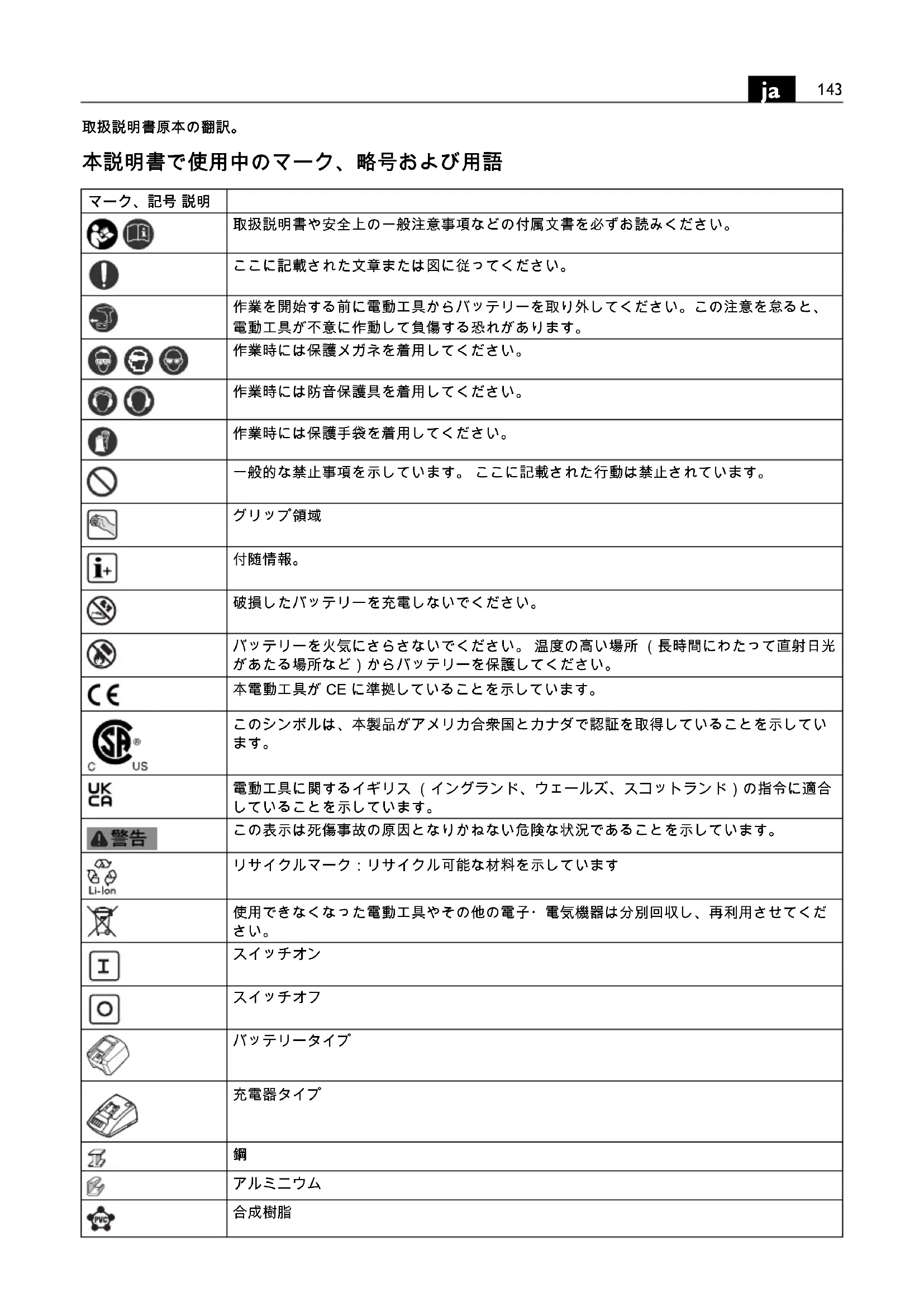

本説明書で使用中のマーク、略号および用語
| マーク、記号 説明 | |
 | 取扱説明書や安全上の一般注意事項などの付属文書を必ずお読みください。 |
 | ここに記載された文章または図に従ってください。 |
 | 作業を開始する前に電動工具からバッテリーを取り外してください。この注意を怠ると、電動工具が不意に作動して負傷する恐れがあります。 |
[6BAG]   | 作業時には保護メガネを着用してください。 |
  | 作業時には防音保護具を着用してください。 |
| [2SY3] | 作業時には保護手袋を着用してください。 |
 | 一般的な禁止事項を示しています。ここに記載された行動は禁止されています。 |
 | グリップ領域 |
 | 付随情報。 |
| [T6XX] | 破損したバッテリーを充電しないでください。 |
 | バッテリーを火気にさらさないでください。温度の高い場所(長時間にわたって直射日光があたる場所など)からバッテリーを保護してください。 |
 | 本電動工具がCEに準拠していることを示しています。 |
 | このシンボルは、本製品がアメリカ合衆国とカナダで認証を取得していることを示しています。 |
| [7SH8] | 電動工具に関するイギリス(イングランド、ウェールズ、スコットランド)の指令に適合していることを示しています。 |
 | この表示は死傷事故の原因となりかねない危険な状況であることを示しています。 |
 | リサイクルマーク:リサイクル可能な材料を示しています |
| [SHAH] | 使用できなくなった電動工具やその他の電子・電気機器は分別回収し、再利用させてください。 |
 | スイッチオン |
 | スイッチオフ |
 | バッテリータイプ |
 | 充電器タイプ |
| [38HS] | 鋼 |
| [YYWG] | アルミニウム |
 | 合成樹脂 |
 | 直線ブレード |
 | 曲線ブレード |
 | ストローク数(小) |
 | ストローク数(大) |
| (**) | 数字または文字を含みます。 |
| (Ax-Zx) | 社内専用コード |
| 記号 国際単位 国内単位 説明 | |||
| U | V | V | 定格電圧 |
| f | Hz Hz | 周波数 | |
| n_0 | /min, min^-1 , rpm,r/min | ??? | 空運転時のストローク数 |
| n_S | m/min m/min | 切断速度 | |
| M... | mm mm | メートルねじの寸法 | |
| ∅ | m m | 円形部品の直径 m | |
| Fe 400 | mm mm | 鋼板の最大厚さ 400 N/mm^2 まで | |
| Fe 600 | mm mm | 鋼板の最大厚さ 600 N/mm^2 まで | |
| Fe 800 | mm mm | 鋼板の最大厚さ 800 N/mm^2 まで | |
| AI 250 | mm mm | アルミ製工作物の最大厚さ 250 N/mm^2 まで | |
| mm mm | 最小切断穴径 | ||
| mm mm | 最小曲線内径 | ||
| kg kg | 重量(EPTA-Procedure 01に準拠して測定されています) | ||
| kg kg | 電動工具の重量(バッテリー、先端工具除く) | ||
| kg kg | 電動工具の重量(バッテリー、先端工具除く) | ||
| kg kg | バッテリーの重量 | ||
| L_pA | dB dB | 音圧レベル | |
| L_wA | dB dB | 音量レベル | |
| L_pCpeak | dB dB | ピーク音圧レベル | |
| K... | 不的確 | ||
| a | m/s^2 | m/s^2 | EN 62841 準拠振動加速度(3方向のベクトル和) |
| a_h | m/s^2 | m/s^2 | 振動値(ニブラ) |
| m,s,kg,A,mm,V,W,Hz,N,°C,dB,min, m/s^2 | m,s,kg,A,mm,V,W,Hz,N,°C,dB,min, m/s^2 | 国際単位系(SI)で使用されている基本単位および組立単位。 | |
安全のために
安全上の注意と使用方法をすべてよくお読みください。安全上の注意と使用方法を厳
守しないと、感電、火災、怪我等の事故発生の恐れがあります。
お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
この取扱説明書および付属の「安全上のご注意」
(文書番号 3 41 30 465 06 0) をよくお読みになり、
理解したうえで本電動工具をご使用ください。取扱説明書や安全上の注意に関する書類はいつでも読み返せるように保管し、電動工具を譲渡または売却する際には必ずこれらの書類も添えてください。
国内で適用されている一連の労働安全衛生規則にも留意してください。
電動工具について：
ABLS [**]: この手持ちシートメタルシャーはシートメタルの切断にご使用ください。雨風から保護された場所で水を供給せずにご使用ください。必ず Fein が推奨する先端工具およびアクセサリーをご使用ください。
ABSS ( ^** ): この手持ちスリッティングシャーはシートメタルや狭い曲線の切断にご使用ください。雨風から保護された場所で水を供給せずにご使用ください。必ずFein が推奨する先端工具およびアクセサリーをご使用ください。
特殊な安全注意事項
個人防護具を着用してください。用途に応じてフェイスシールド、保護ゴーグルおよび保護メガネを着用してください。各用途に適した防じんマスク、防音保護具、作業手袋または特殊な作業エプロンなどを着用し、研削時に発生する粉じんから身体を守ってください。作業中に飛散する様々な異物から目を守ってください。粉じんマスクおよび呼吸マスクなどを着用し、作業中に発生する粉じんから防護してください。騒音の激しい場所で作業を長時間続けると、聴力損失の原因となることがあります。
材料をしっかりと固定してください。材料をクランプ等で固定すると、手で保持する場合よりも安全です。
電動工具上に銘板やマークを固定する際には、ネジやリペットを使用しないでください。電気的な絶縁を破壊し、感電を防げなくなる恐れがあります。貼付方式の銘板を使用してください。
電動工具メーカーが認証していないアクセサリーは使用しないでください。アクセサリーが電動工具に取り付けられるだけでは、安全な作業がおこなえるとは限りません。
非金属製工具で電動工具の通気孔を定期的に掃除してください。モーターファンは粉じんを装置内へ吸引します。金属粉じんが多く蓄積されると、感電を発生する恐れがあります。
電動工具をご自分、他の人物または動物に向けないでください。先のとがった、または熱くなった先端工具で怪我をする恐れがあります。
バッテリー（バッテリーブロック）の使用と取り扱い
バッテリー使用時の火傷、火災、爆発、皮膚その他の負傷発生を回避するため、以下の注意に従ってください：
バッテリーの改造、解体、破砕はお避けください。バッテリーに機械的衝撃を与えないでください。バッテリーが破損していたり、不適切な使用方法をとったりすると、有害な煙および液体が発生する恐れがあります。ここから発生する煙は呼吸器官を刺激する恐れがあります。バッテリーから漏れ出た液体は肌に刺激を与えたり火傷の原因となったりすることがあります。
破損したバッテリーから液体が発生し、隣接物に接触した場合、該当部品への危害を確認し、これを洗浄または交換してください。
バッテリーを熱または火気にさらさないでください。 バッテリーを直射日光にさらさないでください。
バッテリーはご使用になる直前にオリジナル包装から取り出してください。
電動工具での作業を開始する前に電動工具からバッテリーを取り出してください。電動工具が不意に始動すると負傷事故が発生する恐れがあります。
電動工具のスイッチが切れていることを確認してからバッテリーを取り出してください。
バッテリーはお子様の手に届かないようにしてください。
バッテリーを清潔に保ち、湿気および水から保護してください。バッテリーコンタクトおよび電動工具に汚れが付着している場合には、乾燥した清潔な布でこれを除去してください。
お手持ちのツールに適した正常な純正 FEIN バッテリーのみをご使用ください。不適切な、または破損した、もしくは修理・改造されたバッテリーや模造品、他社製品で作業を行ったり、充電したりすると、火災や爆発の事故が発生する危険があります。
バッテリー充電器の取扱説明書に記載された安全上の注意に従ってください。
手に伝わる振動
本説明書上に記載された振動レベルは EN 62841 の規格に準拠した測定方法で測定されているため、この情報は他の電動工具との比較時にご使用いただけます。また、振動負荷の事前調査にもご使用いただけます。
記載中の振動レベルは電動工具を主な用途にご使用になった場合の代表値を示しています。用途やご使用になる先端工具、保守状況によっては、記載中の振動レベルと異なることがあります。このような場合、作業中の振動負荷が大幅に高くなることがあります。
振動負荷を正確に推測する場合には、電動工具のスイッチを切っている時間やスイッチは入っていても実際に使用していない時間も考慮に入れる必要があります。これにより、作業中の振動負荷は大幅に低下することがあります。
電動工具や先端工具の保守、手の保温、作業フローの計画などの追加的措置を定めることで、作業員を振動負荷から保護してください。
取り扱いにあたっての注意
必ず電動工具のスイッチを入れてから工作物にあててください。
切断の際には電動工具を加工表面に向かってできるだけ垂直に保持してください (ABLS (**)。
電動工具に均等に力をあてながら、切断方向へ軽く押してください。力を与えすぎると、電動工具の寿命が大幅に短くなります。
シートメタル材の溶接箇所の切断はお避けください。能力以上の厚さの多層シートメタル材の切断はお避けください。
ブレードの寿命を向上させるため、切断線上には潤滑剤を塗布されることをお奨めします。
- 鋼板の切断時：カッティングペーストまたは切削油
- アルミの切断時：スピンドル油
切断線から電動工具を引き出してからスイッチを切ってください。
ブレードが磨耗していると、大きな力を加えなければ作業が進まなくなります。
ABSS (**)：窓抜き切断の際には、事前に穴をあけることが必要です。『技術仕様』を参照してください。
ブレードは再研磨できません。
ABLS ( ^** ): ブレードは再研磨できません。必ずペアで交換してください。
バッテリーの取り扱い
バッテリーは FEIN 充電器のみを使用して保管、作動、充電させてください。作動温度範囲は 5°C - 45°C (41°F - 113°F) を保ってください。充電プロセスの開始時は、バッテリーの温度がバッテリー作動温度範囲内にあるようにしてください。
| LED 表示 意味 措置 | ||
| 1-4個の緑色LED | 充電状態率 運転 | |
| 赤色の継続点灯光 | バッテリーがほぼ空になっています | バッテリーを充電してください |
| 赤色の点滅光 | バッテリーが使用可能な状態にありません | バッテリーの温度を作動可能温度にし、充電してください |
実際のバッテリー充電状況（パーセント表示）は電動工具のモーターが停止した状態でのみ表示されます。
バッテリーが極度に放電されることが予測されると、モーターが自動停止します。
メンテナンスおよび顧客サービス
過度な環境条件下で金属材料を加工すると、電動工具内部に誘電性を持つ粉じんが溜まる
ことがあります。このため、電動ツールの通気孔から乾燥したオイルフリーエアーを頻繁に吹き付けて、内部の粉じんを除去してください。
アスベストと接触した製品は修理に出さないでください。アスベストで汚染された製品は、各国に適用されているアスベスト含有廃棄物の処理の既定に従って処分してください。
この電動工具に適用される最新の交換パーツリストは、インターネットサイト www.fein.com をご覧ください。
以下の部品は、必要に応じてお客様ご自身で交換していただけます：先端工具、切断ジョー (ABSS (**)
保証
製品保証に関しては、本製品が販売される国で定められた法的規定が適用されます。さらに FEIN 社の保証内容に従い、保証が適用されます。
本電動工具の標準付属品には、本取扱説明書に記載または図示されたアクセサリーの一部のみが含まれることがあります。
準拠宣言
CE 宣言は、欧州連合および EFTA (European Free Trade Association) の加盟国、および EU 市場または EFTA 市場向け製品のみを対象として適用されます。EU 市場で製品を販売する際には、UKCA マーキングはその効力を失います。
UKCA 宣言は、イギリス（イングランド、ウェールズ、スコットランド、およびイギリス市場向け製品のみを対象として適用されます。イギリス市場で製品を販売する際には、CE マーキングはその効力を失います。
FEIN 社は、本製品が本取扱説明書の最終頁に記載された一連の基準に準拠していることを宣言します。
技術資料発行者：
C.& E. Fein GmbH,
D-73529 Schwäbisch Gmünd
環境保護、処分
梱包資材、使用済みの電動工具およびアクセサリーは、環境にやさしい資源リサイクルのために分別してください。
バッテリーは必ず完全放電した状態で分別回収用として処分してください。
バッテリーが完全放電されていない場合には、短絡予防措置としてコネクター部に接着テープを貼り、絶縁してください。
