ABLS 18 1.6 E Select - Foarfece Fein - Manual de utilizare gratuit

Tip produs	Foarfecă portabilă pentru tablă (grignoteză)
Marcă	Fein
Model	ABLS 18 1.6 E Select
Tensiune nominală	18 V (curent continuu)
Tip acumulator	Litiu-ion, compatibil cu încărcătoare FEIN
Grosimea maximă de tăiere (oțel 400 N/mm²)	1,6 mm
Viteză de tăiere	Variabilă (viteză mică și mare)
Interval de temperatură de funcționare (baterie)	5 °C până la 45 °C
Întreținere	Curățarea fantelor de ventilație cu aer comprimat uscat
Lubrifiant recomandat	Pastă de tăiere pentru oțel, petrol lampant pentru aluminiu
Înlocuirea cuțitelor	Pe perechi, nu se reascuțesc
Protecția utilizatorului	Protecție oculară și auditivă obligatorie
Conformitate	CE, UKCA, certificare SUA/Canada
Garanție	Conform reglementărilor legale și garanției producătorului FEIN

Întrebări frecvente - ABLS 18 1.6 E Select Fein

Cum să schimb cuțitele la foarfeca Fein ABLS 18 1.6 E Select?

Cuțitele nu se reascuțesc. Pentru a le înlocui, scoateți bateria, slăbiți șuruburile de fixare, înlocuiți cuțitele pe perechi și strângeți. Consultați manualul pentru cuplul de strângere.

Care este grosimea maximă a tablei pe care o poate tăia acest instrument?

Cu oțel de până la 400 N/mm², grosimea maximă este de 1,6 mm. Pentru oțel mai rezistent, grosimea este redusă. Pentru aluminiu, este mai mare, dar nespecificată.

Pot folosi baterii de la alte mărci?

Nu, utilizați numai acumulatori originali FEIN proiectați pentru acest instrument. Bateriile de la alte mărci pot provoca incendiu sau explozie.

Cum se întreține foarfeca?

Curățați regulat fantele de ventilație cu aer comprimat uscat. Aplicați lubrifiant (pastă de tăiere pentru oțel, petrol lampant pentru aluminiu) de-a lungul tăieturii pentru a prelungi durata de viață a cuțitelor.

Ce echipament de protecție trebuie să port?

Purtați protecție oculară, protecție auditivă, mănuși și șorț. Folosiți o mască de praf dacă este necesar.

Cum se încarcă bateria?

Utilizați numai un încărcător FEIN. Încărcați într-un interval de temperatură de 5 °C până la 45 °C. LED-urile indică starea de încărcare.

Ce fac dacă bateria clipește roșu?

Bateria nu este gata de funcționare. Introduceți-o în intervalul de temperatură de funcționare (5-45 °C) și apoi reîncărcați-o.

Pot tăia table suprapuse?

Nu, nu tăiați table suprapuse a căror grosime totală depășește grosimea maximă prevăzută. Tăiați întotdeauna o singură grosime.

Cum știu când cuțitele sunt uzate?

O scădere a vitezei de tăiere indică uzura cuțitelor. Înlocuiți-le pe perechi.

Unde găsesc piese de schimb?

Pe site-ul www.fein.com. Puteți înlocui singur accesoriile, fălcile (pentru ABSS) și cuțitele.

MANUAL DE UTILIZARE ABLS 18 1.6 E Select Fein

Traducerea instructiunilor de utilizare originale.

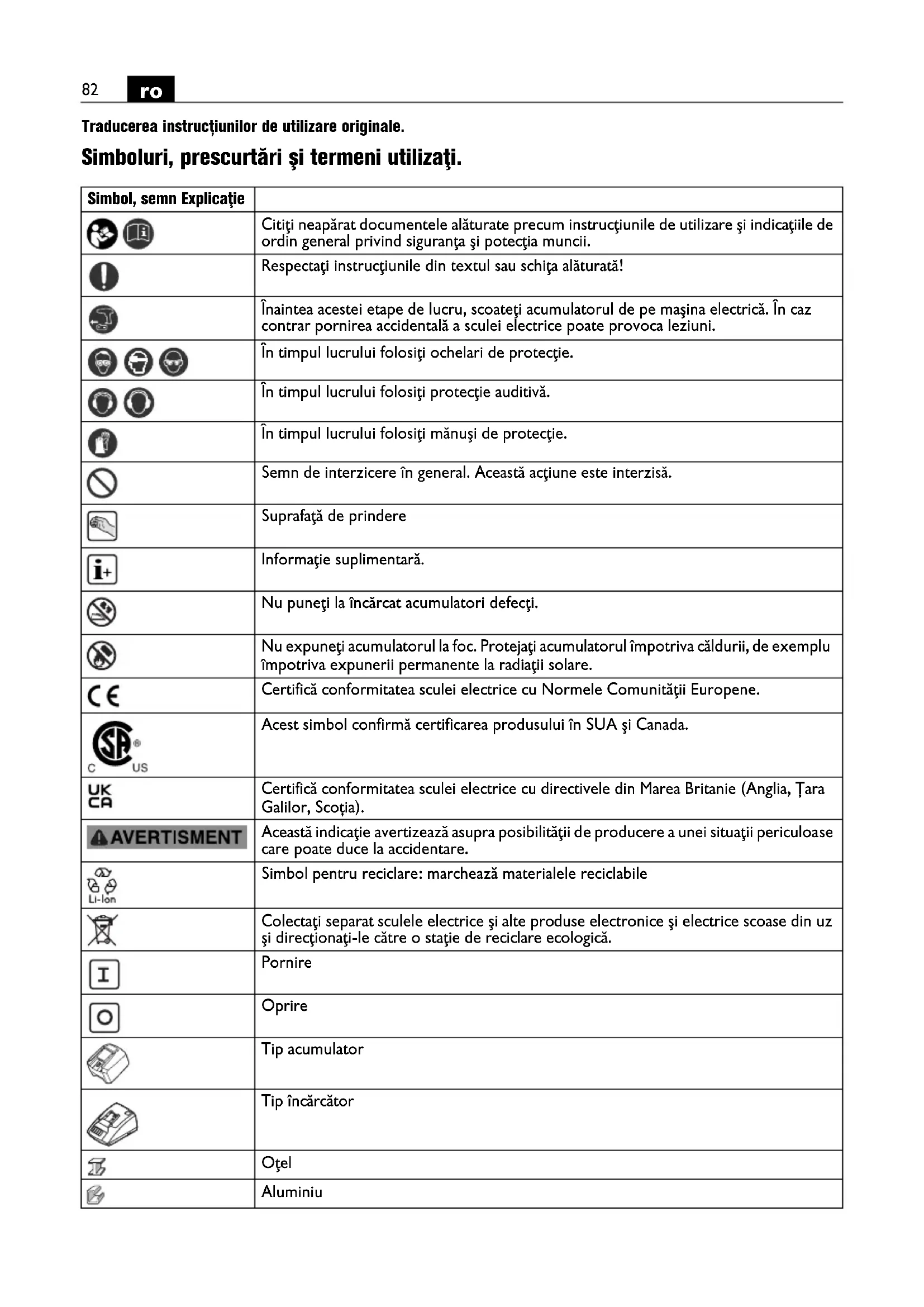

Simboluri, prescurtări și termeni utilizati.

Simbol, semn Explicație
		Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii.
		Respectați instrucțiunile din textul sau schița alăturată!
		Înaintea acestei etape de lucru, scoateți acumulatorul de pe mașina electrică. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni.
	[SD66]	În timpul lucrului folosiți ochelari de protecție.
		În timpul lucrului folosiți protecție auditivă.
		În timpul lucrului folosiți mănuși de protecție.
		Semn de interzicere în general. Această acțiune este interzisă.
		Suprafață de prindere
[TZ6Z]		Informație suplimentară.
		Nu puneți la încărcat acumulatori defecti.
		Nu expuneți acumulatorul la foc. Protejați acumulatorul împotriva căldurii, de exemplu împotriva expunerii permanente la radiații solare.
		Certifică conformitatea sculei electrice cu Normele Comunității Europene.
		Acest simbol confirmă certificarea produsului în SUA și Canada.
		Certifică conformitatea sculei electrice cu directivele din Marea Britanie (Anglia, Țara Galilor, Scoția).
[4031]	AVERTISMENT	Această indicație avertizează asupra posibilității de producere a unei situații periculoase care poate duce la accidentare.
		Simbol pentru reciclare: marchează materialele reciclabile
[2WTB]		Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică.
		Pornire
		Oprire
		Tip accumulator
		Tip încărcător
[2240]		Oțel
[5775]		Aluminiu
	[0771]	Material plastic
[8K6]	[A/X2C]	Cuțit pentru tăieri drepte
[24H8]	[H88B]	Cuțit pentru tăieri curbilinii
[C8W]	[X85S]	Număr de curse minime
[X5W]	[X23S]	Număr de curse rapid
(**)		sau litere
(A)	[Zx) Marcaj pentru scopuri interne	scopuri interne

Sin	[15A7]	Unitate de măsură internațională	Unitate de măsură națională	Explicație
UV	[64H0]	Tensiune de măsurare
	[60V8]
fHz	[97S7]	z Frecvență
[70T0]	[66A8]		/min, min ^-1 , rpm,r/min	rot/min Număr de curse la mers în gol
[HTT8]	[92A9V]		m/min m/min Viteza	de tăiere
M...			mm	mm
	[82D4]		mm	Diametrul unei piese rotunde
[3SK8]	[7CA0]	Fe 400	mm	mm
[8V23]	[23X14]	Fe 600	mm	mm
	[AAZDV]
	[8W4D]	Fe 800	mm	mm
	[AYCD]
	[8SDA]	Al 250	mm	mm
[ADVA]	[47B7]		mm	mm
[50V4]	[82H1]		mm	mm
[64C0]	[64C2]		kg	kg Greutate conform EPTA-Procedure 01
[24F0]	[46J3D]		kg	kg Greutatea sculei electrice fără accumulator și accesoriu
[73T5]	[46C2]		kg	kg Greutatea sculei electrice fără accumulator și accesoriu
[44H4]	[68V0]		kg	kg Greutatea acumulatorului
[39H0]	[67B2]		dB	dB
[7TBV]	[7ZA4H]		dB	dB
	[44T7]
[52DC]	[19V1E]	k	dB	dB
[7BE]	[46E23]
[W4B1]	[49H2]
[6A7D]	[55A4H]		m/s ^2	m/s ^2
[94G0]	[60C1]		m/s ^2	m/s ^2
[TSK8]	[17C4]		m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2
[7CB1]	[54YC]

mbol

mbol

Pentru siguranța dumneavoastră.

AVERTISMENT

Citiți toate instructiunile și indicațiile privind siguranta și

protectia muncii. Nerespectarea instructiunilor și indicațiilor privind siguranța și protectia muncii poate duce la electrocutare, incendiu și/sau provoca leziuni grave.

Păstrați în vederea unei utilizări viitoare toate instrucțiunile și indicațiile privind siguranța și protectția muncii.

Nu folosiți această sculă electrică înainte de a citi temeinic și a înțelege în întregime prezentele instrucțiuni de utilizare cât și „Instrucțiunile de ordin general privind siguranța și protecția muncii“ (număr document 3 41 30 465 06 0) alăturate. Păstrați documentația amintită în vederea unei utilizări ulterioare și transmiteți-le mai departe în cazul predării sau înstrăinării sculei electrice.

Respectați deasemenea normele naționale de protecția muncii.

Destinația sculei electrice:

ABLS (**): foarfece manual de tăiat tablă destinat tăierii tablei cu accesorii admise de Fein, fără alimentare cu apă, în mediu protejat la intemperii.

ABSS ( ^** ): foarfece manual de decupat tablă destinat tăierii și decupării tablei în linie curbă strânsă, cu accesorii admise de Fein, fără alimentare cu apă, în mediu protejat la intemperii.

Instrucțiuni speciale privind siguranța și protecția muncii.

Purtați echipament personal de protecție. În funcție de utilizare, purtați o protecție completă a feței, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile așchii și particule de material.

Ochii trebuie protejați de corporile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de protecție împotriva prafului sau masca de protecție a respirației trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.

Asigurați piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ținută mai sigur decât atunci când o prindeți numai cu mâna.

Este interzisă înșurubarea sau nituirea de plăcuțe și embleme pe scula electrică. O izolație deteriorată nu oferă protecție împotriva electrocutării. Folosiți etichete autocolante.

Nu folosiți accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiții de siguranță nu este garantată numai prin faptul că accesoriiul respectiv se potrivește la scula dumneavoastră electrică.

Curățați regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice.

Nu îndreptați scula electrică spre dumneavoastră, spre alte persoane sau animale. Există pericol de rănire din cauza accesoriiilor ascuțite sau fierbinți.

Utilizarea și manevrarea accumulatorului (pachetului de accumulatori).

Pentru evitarea situațiilor periculoase cum ar fi arsurile, incendiul, explozia, răniri ale pielii și alte răniri în timpul manipulării accumulatorilor, vă rugăm să respectați următoarele indicații:

Nu este permisă demontarea, deschiderea și dezasamblarea accumulatorilor. Nu expuneți acumulatorii șocurilor mecanice. În caz de deteriorare a accumulatorului și utilizare neconformă destinației, din acesta se pot degaja vapori și se pot scurge lichide nocive. Vaporii pot irta căile respiratorii. Lichidul scurs din accumulator poate duce la irtații sau arsuri ale pielii.

În cazul în care lichidul scurs din accumulatorul deteriorat a umectat obiectele învecinate, verificați piesele respective, curățați-le sau, dacă este necesar, înlocuiti-le.

Nu expuneți acumulatorul la căldură sau la foc. Nu depozitați acumulatorul în lumina directă a soarelui.

Înainte de a-l utiliza, extrageți accumulatorul din ambalajul său original.

Înaintea oricăror intervenții asupra sculei electrice, detașați accumulatorul de pe aceasta. În cazul în care scula electrică pornește accidental, există pericol de rănire.

Detaşati accumulatorul de pe scula electrică numai după ce în prealabil ați oprit-o.

Tineți acumulatorii la loc inaccesibil copiilor.

Păstrați acumulatorul curat și protejați-l de umezeală și apă. Curățați contactele murdare ale acumulatorului și ale sculei electrice cu o lavetă uscată, curată.

Folosiți numai accumulatori intacți, originali FEIN, destinați sculei dumneavoastră electrice. În timpul lucrului și la încărcarea unor accumulatori deteriorați, reparați sau modificați, a unor produse contrafăcute și de fabricație străină, există pericol de incendiu și/sau explozie.

Respectați indicațiile privind siguranța cuprinse în instrucțiunile de utilizare ale încărcătorului.

Vibratii mână-braț

Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 62841 și poate fi utilizat la compararea sculelor electrice între ele.

Nivelul specificat al vibrațiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispositive de lucru neautorizate sau nu va beneficia de o întreținere corespunzătoare, nivelul vibrațiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibrații calculată pe tot intervalul de lucru.

Pentru o evaluare precisă a expunerii la vibrații ar trebui luate în considerare și perioadele de timp în care scula electrică este oprită sau este în funcțiune dar nu este

folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibrații calculată cumulativ pe întregul interval de lucru.

Adoptați măsuri suplimentare privind siguranța, pentru a proteja operatorul împotriva efectelor vibrațiilor, ca de exemplu: întreținerea sculei electrice și a dispozitivelor de lucru, menținerea la cald a mâinilor, organizarea rațională a proceselor de lucru.

Instrucțiuni de utilizare.

Conduceți scula electrică spre piesa de lucru numai după ce în prealabil ați pornit-o.

În timpul tăierii, țineți scula electrică pe cât posibil perpendicular pe suprafața piesei de lucru (ABLS (**)). Conduceți uniform scula electrică împingând-o ușor în direcția de tăiere. Un avans prea puternic reduce considerabil durata de viață a accesoriiilor utilizate.

Nu tăiați tabla în punctele de sudură. Nu tăiați foi de tablă multistrat având o grosime mai mare decât grosimea maximă admisă pentru materialul de lucru.

Pentru creșterea durabilității cuțitelor se recomandă aplicarea unui agent de alunecare de-a lungul liniei de tăiere preconizate:

- pentru tăieri în tablă din oțel: pastă de tăiere sau ulei, - pentru tăieri în aluminiu: petrol.

Deconectați scula electrică numai după ce în prealabil ați extras-o din urma de tăiere.

Semnul care indică uzura cuțitelor este creșterea cosiderabilă a forței de avans necesare, productivitatea fiind scăzută.

ABSS ( ^** ): Pentru un decupaj interior este necesară o găurire preliminară, vezi „Date tehnice“.

Cuțitele și fălcile de tăiere nu pot fi rectificate.

ABLS (**) : Cuțitele nu pot fi rectificate și trebuie schimbate întotdeauna în perechi.

Manipularea accumulatorului.

Depozitați, folosiți și încărcați acumulatorul numai cu încărcătoare FEIN, în domeniul temperaturilor de lucru dintre 5 °C – 45 °C (41 °F – 113 °F). La începutul procesului de încărcare, temperatura acumulatorului trebuie să se afle în domeniul temperaturilor de lucru ale acumulatorului.

Indicator cu LED-uri	Semnificație Actiune
LED verde 1 – 4	nivel de încărcare în procente	Funcționare
lumină roșie continuă	Acumulatorul este aproape descărcat	Încărcați acumulatorul
lumină roșie intermitentă	Acumulatorul nu este pregătit de funcționare	Aduceți acumulatorul în domeniul temperaturilor de lucru, apoi încărcați-l

Nivelul procentual real de încărcare a accumulatorului este afișat numai atunci când motorul sculei electrice este oprit.

Înainte de a se ajunge la descărcarea profundă a accumulatorului, sistemul electronic oprește automat motorul.

Întreținere și asistență service post- vânzări.

În cazul unor condiții de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf bun

conducător electric. Suflați frecvent aer comprimat uscat și fără ulei prin orificiile de aerisire în interiorul sculei electrice.

Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest.

Găsiți lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com.

Puteți schimba și singuri, dacă este necesar, următoarele piese: accesorii, fălci de tăiere (ABSS (**))

Garantia legală de conformitate și garanția comercială.

Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.

Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriiilor descrise sau illustrate în prezentele instrucțiuni de folosire.

Declaratie de conformitate.

Declaratia CE este valabilă pentru țările Uniunii Europene și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA. După punerea în circulație a produsului pe piața UE, marcajul UKCA își pierde valabilitatea.

Declaratia UKCA este valabilă numai pentru piața britanică (Anglia, Tara Galilor și Scoția) și numai pentru produsele destinate pieței britanice. După punerea în circulație a produsului pe piața britanică, marcajul CE își pierde valabilitatea.

Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucțiuni de utilizare.

Documentatie tehnica la: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Protectția mediului înconjurător, eliminare.

Ambalajele, sculele electrice și accesoriiile scoase din uz trebuie direcționate către o stație de reciclare ecologică.

După ce mai întâi i-ați descărcat, direcționați acumulatorii către un punct de colectare a deșeurilor sortate.

În cazul în care acumulatorii nu sunt complet descărcați, ca o măsură preventivă, izolați conectorii acestuia cu bandă adezivă.
