| Вид продукт | Преносими ножици за ламарина (гризо) |
| Марка | Fein |
| Модел | ABLS 18 1.6 E Select |
| Номинално напрежение | 18 V (постоянен ток) |
| Тип акумулатор | Литиево-йонен, съвместим с FEIN зарядни устройства |
| Максимална дебелина на рязане (стомана 400 N/mm²) | 1,6 mm |
| Скорост на рязане | Променлива (ниска и висока честота) |
| Работен температурен диапазон (батерия) | 5 °C до 45 °C |
| Поддръжка | Почистване на вентилационните отвори със сух сгъстен въздух |
| Препоръчителна смазка | Паста за рязане за стомана, керосин за алуминий |
| Смяна на ножовете | По двойки, не се заточват |
| Защита на потребителя | Задължителна защита на очите и слуха |
| Съответствие | CE, UKCA, сертификация САЩ/Канада |
| Гаранция | Според законовите разпоредби и гаранцията на производителя FEIN |
Често задавани въпроси - ABLS 18 1.6 E Select Fein
Въпроси на потребители за ABLS 18 1.6 E Select Fein
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия ножици в PDF формат безплатно! Намерете ръководството си ABLS 18 1.6 E Select - Fein и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. ABLS 18 1.6 E Select на марката Fein.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ABLS 18 1.6 E Select Fein

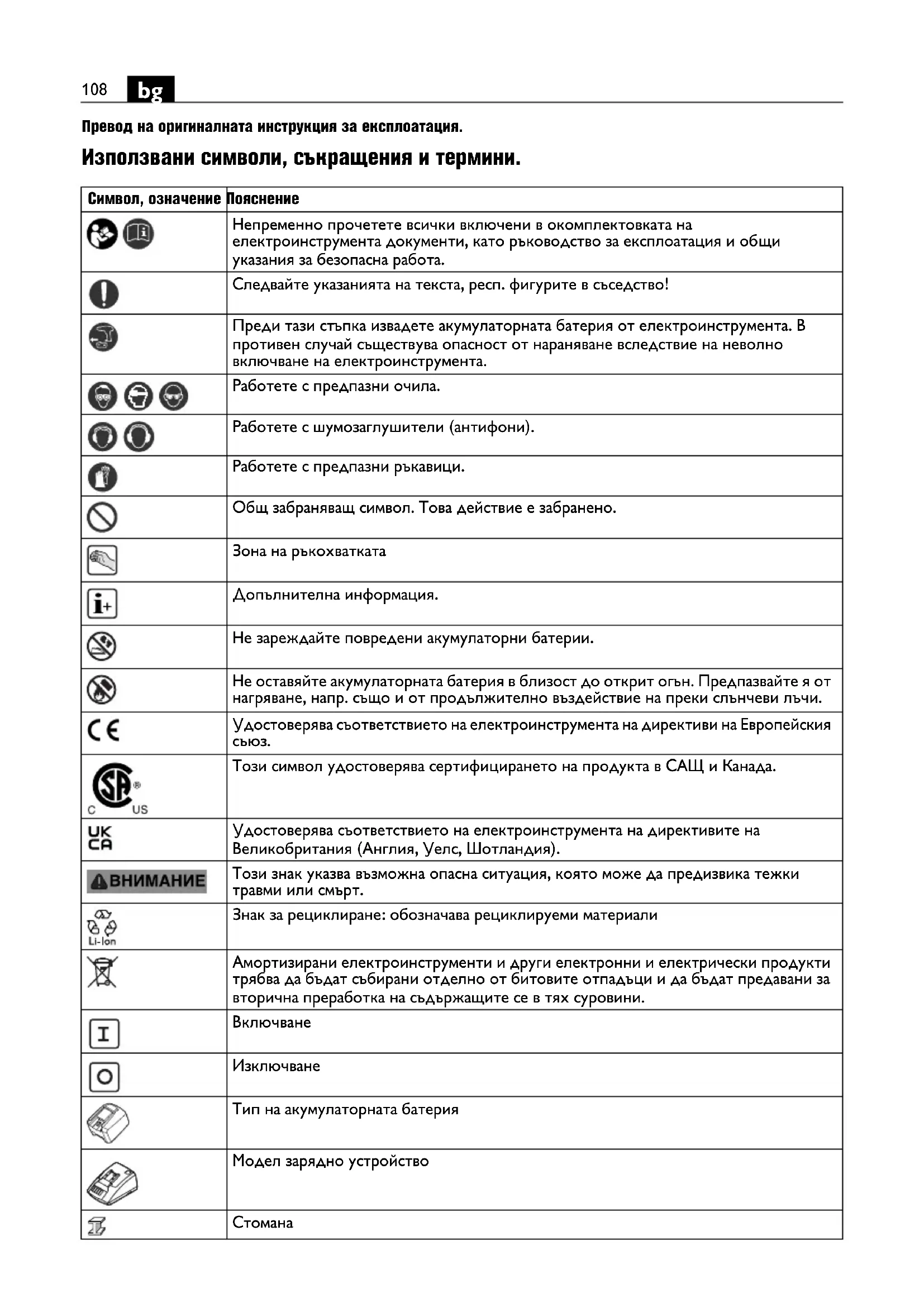

Превод на оригиналната инструкция за експлоатация.
Използвани символи, съкращения и термини.
| Символ, означение | Пояснение |
 | Непременно прочетете всички включени в окомплектовката на електроинструмента документи, като ръководство за експлоатация и общи указания за безопасна работа. |
 | Следвайте указанията на текста, респ. фигурите в съседство! |
 | Преди тази стъпка извадете акумулаторната батерия от електроинструмента. В противен случай съществува опасност от нараняване вследствие на неволно включване на електроинструмента. |
   | Работете с предпазни очила. |
  | Работете с шумозаглушители (антифони). |
 | Работете с предпазни ръкавици. |
 | Общ забраняващ символ. Това действие е забранено. |
 | Зона на ръкохватката |
 | Допълнителна информация. |
 | Не зареждайте повредени акумулаторни батерии. |
 | Не оставяйте акумулаторната батерия в близост до открит огън. Предпазвайте я от нагряване, напр. също и от продължително въздействие на преки слънчеви лъчи. |
 | Удостоверява съответствието на електроинструмента на директиви на Европейския съюз. |
 | Този символ удостоверява сертифицирането на продукта в САЩ и Канада. |
 | Удостоверява съответствието на електроинструмента на директивите на Великобритания (Англия, Уелс, Шотландия). |
| [8B2C] НИМАНИЕ | Този знак указва възможна опасна ситуация, която може да предизвика тежки травми или смърт. |
| [С4W6] | Знак за рециклиране: обозначава рециклируеми материали |
 | Амортизирани електроинструменти и други електронни и електрически продукти трябва да бъдат събирани отделно от битовите отпадъци и да бъдат предавани за вторична преработка на съдържащите се в тях суровини. |
 | Включване |
 | Изключване |
| [84AB] | Тип на акумулаторната батерия |
| [282H] | Модел зарядно устройство |
| [GXCB] | Стомана |
| Символ, означение Пояснение | |
 | Алуминий |
 | Пластмаса |
 | Прав нож |
 | Огънат нож |
 | Малка честота на възвратно-постъпателните движения |
| [6SWC] | Голяма честота на възвратно-постъпателните движения |
 | може да съдържа цифри или букви |
| (Ax – Zx) | Обозначение за вътрешни цели |
| Символ Международноозначение | Националноозначение | Пояснение | |
 | V | Номинално напрежение | |
 | z Честота | ||
 | /min, min ^-1 , rpm,r/min | /minЧестота на възвратно постъпателнитедвижения на празен ход | |
 | m/min m/min Скорост на рязане | ||
 | mm mm Размер, метрична резба | ||
 | mm | mmДиаметър на крыгъл детайл | |
 | Fe 400 | mm mm Макс. дебелина на обработвания | детайл,стомана до 400 N/mm ^2 |
 | mm mm Макс. дебелина на обработвания | детайл,стомана до 600 N/mm ^2 | |
 | Fe 600 | mm mm Макс. дебелина на обработвания | детайл,стомана до 800 N/mm ^2 |
 | Fe 800 | mm mm Макс. дебелина на обработвания | детайл,стомана до 800 N/mm ^2 |
 | Al 250 | mm mm Макс. дебелина на обработвания | материал,алуминий до 250 N/mm ^2 |
 | mm | mmДиаметър на предварително пробиванияотвор при изрязване по вътрешен контур | |
 | mm | mmРадиус на вътрешна дъга, най-малко | |
 | kg | kgМаса съгласно EPTA-Procedure 01 | |
 | kg | kgМаса на електроинструмента без акумулаторнабатерия и работен инструмент | |
 | kg | kgМаса на електроинструмента без акумулаторнабатерия и работен инструмент | |
 | kg | kgМаса на акумулаторната батерия | |
 | kg | kgМаса на акумулаторната батерия | |
 | dB | dBРавнище на звуковото налягане | |
 | dB | dBРавнище на мощността на звука | |
 | dB | dBПиково равнище на звуковото налягане | |
 | |||
| [... | |||
 | m/s ^2 | m/s ^2 Генерирани вибрации съгласно EN 62841(векторна сума по трите направления) | |
 | m/s ^2 | m/s ^2 Генерирани вибрации (рязане на ламарина) | |
| a_h | |||
| Символ Международноозначение | Националноозначение | Пояснение |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2Основни и производни единици от Международната система за мерни единици SI. |
Прочетете всички указания за безопасна работа и за работа с
електроинструмента. Пропуски при спазването на указанията за безопасна работа и за работа с електроинструмента могат да предизвикат токов удар, пожар и/или тежки травми.
Съхранявайте всички указания за безопасна работа и за работа с електроинструмента за ползване в бъдеще.
Не използвайте този електроинструмент, преди внимателно да прочетете и напълно да разберете това ръководство за експлоатация, както и приложените «Общи указания за безопасна работа» (Номер на публикация 34130465060). Съхранявайте посочените материали за ползване по-късно и при продажба на електроинструмента или когато го давате за ползване от други лица ги предавайте заедно с него.
Съблюдавайте също валидните национални разпоредби по охрана на труда.
Предназначение на електроинструмента:
ABLS (**): Ръчно водена ножица за рязане на ламарини в закрити помещения с утвърдените от фирма Fein работни инструменти и допълнителни приспособления без подаване на вода.
ABSS (**): Ръчно водена ножица за рязане на ламарини също и по дъга с малък радиус в закрити помещения с утвърдените от фирма Fein работни инструменти и допълнителни приспособления без подаване на вода.
Специални указания за безопасна работа.
Работете с лични предпазни средства. В зависимост от приложението работе с цяла маска за лице, защита за очите или предпазни очила. Ако е необходимо, работе с дихателна маска, шумозаглушители (антифони), работни обувки или специализирана престилка, която Ви предпазва от малки откртени при работата частички. Очите Ви трябва да са защитени от летящите в зоната на работа частички. Противопраховата или дихателната маска филтрират възникващия при работа прах. Ако продължително време сте изложени на силен шум, това може да доведе до загуба на слух.
Осигурявайте добре обработвания детайл. Детайл, захванат с подходящо приспособление, се държи по-сигурно и безопасно, отколкото, ако го държите с ръка.
Забранява се захващането към корпуса на електроинструмента на табелки или знаци с винтове или нитове. Повредена изолация не осигурява защита от токов удар. Използвайте самозалепващи се табелки.
Не използвайте допълнителни приспособления, които не са изрично проектирани или допуснати за употреба от производителя на електроинструмента.
Фактът, че дадено приспособление може да бъде монтирано към електроинструмента, не означава, че ползването му е безопасно.
Редовно почиствайте вентилационните отвори на електроинструмента с неметални инструменти.
Турбинката на електродвигателя засмуква прах в корпуса. При прекомерна запрашеност с метален прах това може да увреди електроизолацията на електроинструмента.
Не насочвайте електроинструмента към себе си, към други лица или животни. Съществува опасност от нараняване с нагорещени работни инструменти или работни инструменти с остри ръбове.
Работа с и ползване на акумулаторни батерии.
За да избягвате опасности като изгаряния, пожар, експлозия, кожни рани и други наранявания при работа с акумулаторни батерии, спазвайте следните указания:
Не се допуска отварянето, разглобяването или разчупването на акумулаторните батерии. Не излагайте акумулаторните батерии на силни механични въздействия. При повреждане и неправилна експлоатация на акумулаторните батерии могат да се отделят вредни пари и течности. Парите могат да раздразнят дихателните пътища. Изтичащ от акумулаторната батерия електролит може да предизвика зачервяване на кожата или изгаряния.
Ако изтичащият от повредена акумулаторна батерия електролит е намокрил съседни елементи, ги прегледайте внимателно, почистете ги, а при необходимост ги заменете.
Не излагайте акумулаторната батерия на прякото въздействие на отоплителни тела или огън. Не я оставяйте на директна слънчева светлина.
Изваждайте акумулаторната батерия от оригиналната и опаковка едва когато трябва да я използвате.
Преди да извършвате наквито и да е дейности по електроинструмента, изваждайте акумулаторната батерия. Ако включите неволно електроинструмента, съществува опасност от нараняване.
Изваждайте акумулаторната батерия само когато електроинструментът е изключен.
Дръжте акумулаторната батерия далеч за деца.
Поддържайте акумулаторната батерия чиста и я предпазвайте от овлажняване. Почиствайте замърсени контакти на акумулаторната батерия и на електроинструмента с чиста суха кърпа.
Използвайте само изправни акумулаторни батерии на FEIN, които са предназначени за
електроинструмента. При работа с и при зареждане на акумулаторни батерии, които са неподходящи, повредени, били са ремонтирани или са т. нар. «съвместими» и чуждо производство съществува опасност от пожар и/или експлозия.
Спазвайте указанията в ръководството за експлоатация на акумулаторната батерия.
Предавани на ръцете вибрации
Посоченото в това ръководство за експлоатация равнище на вибрациите е определено съгласно процедура, посочена в стандарта EN 62841, и може да бъде използвана за сравняване на различни електроинструменти. То е подходящо също и за груба предварителна оценка на натоварването от вибрации.
Посоченото равнище на вибрациите е представително за най-често срещаните приложения на електроинструмента. Ако обаче електроинструментът се използва при други работни условия и за други приложения, с различни работни инструменти или ако не бъде поддържан в изрядно състояние, равнището на вибрациите може да се отличава съществено от посоченото. Това би могло значително да увеличи натоварването от вибрации за целия производствен цикъл.
За точната преценка на натоварването от вибрации трябва да се отчитат и интервалите от време, през които електроинструментът е изключен или работи, но не се използва. Това може значително да намали натоварването от вибрации за целия производствен цикъл.
Взимайте допълнителни мерки за предпазване на работещия с електроинструмента от влиянието на вибрациите, напр.: поддържане на електроинструмента и работните инструменти в изрядно състояние, подгряване и поддържане на ръцете топли, подходяща организация на последователността на работните цикли.
Указания за ползване.
Допирайте работния инструмент до детайла само след като предварително сте включили троинструмента.
По време на рязане дръжте електроинструмента по възможност перпендикулярно на повърхността на детайла (ABLS (**)).
Водете електроинструмента с равномерно подаване и леко притискане по посока на рязане.
Твърде високата скорост на подаване намалява значително дълготрайността на работните инструменти.
Не режете ламарини на заваръчни площадки. Не режете многослойни ламарини, чиято обща дебелина надхвърля максимально допустимата дебелина на разрязване.
За увеличаване на дълготрайността на ножовете се препоръчва нанасянето на смазващо вещество по продължение на линията, по която ще се реже:
– за разрязване на стоманена ламарина: паста за рязане или машинно масло за рязане, – за разрязване на алуминиева ламарина: течна газ.
Изключвайте електроинструмента след като предварително сте го извадили от среза.
Значително увеличение на силата за подаване и намалена скорост на рязане е признак за износени ножове.
ABSS ( ^** ): За изрязване по вътрешен контур е необходимо предварителното пробиване на отвор, вижте раздела «Технически данни».
Ножовете и режещите челюсти не могат да бъдат презаточвани.
ABLS (**): Ножовете не могат да бъдат презаточвани и трябва винаги да се сменят и двата едновременно.
Работа с акумулаторната батерия.
Съхранявайте, ползвайте и зареждайте акумулаторната батерия само със зарядни устройства на FEIN в работния температурен интервал от 5 °C – 45 °C (41 °F – 113 °F). В началото на зареждането температурата на акумулаторната батерия трябва да е в границите на работния температурен интервал.
| Светодиод Значение Действие | ||
| 1 – 4 зелени светодиода | процентна степен на зареденост | Работа |
| червена непрекъсната светлина | Акумулаторна та батерия е почти празна | Заредете аукмулаторната батерия |
| червена мигаща светлина | Акумулаторна та батерия не е готова за работа | Изчакайте температурата на акумулаторната батерия да достигне допустимия работен интервал и след това я заредете |
Реалният процент на зареденост на батерията се показа само когато електродвигателят не работи.
Ако съществува опасност от дълбоко разреждане на акумулаторната батерия, електронното управление спира електродвигателя автоматично.
Поддържане и сервис.
При екстремно тежки работни условия при обработване на метали по вътрешните повърхности на корпуса на електроинструмента може да се отложи токопровеждащ прах. Продухвайте често вътрешното пространство на електроинструмента със сух и обезмаслен сгъстен въздух.
Продукти, които са влизали в съприкосновение с азбест, не трябва да се предават за ремонт.
Изхвърляйте продукти, влизали в съприкосновение с азбест, съгласно валидната в страната нормативна уредба за отпадъци, съдържащи азбест.
Актуален списък с резервни части за този електроинструмент можете да намерите в интернет на адрес www.fein.com.
При необходимост можете сами да замените следните елементи: Работни инструменти, режещи челюсти (ABSS (**)
Гаранция и гаранционно обслужване.
Гаранционното обслужване на електроинструмента е съгласно законовите разпоредби в страната-вносител. Освен това фирма FEIN осигурява гаранционно обслужване съгласно Гаранционната декларация на производителя на FEIN.
В окомплектовката на Вашия електроинструмент може да са включени само част от описаните в това ръководство и изобразени на фигурите допълнителни приспособления.
Декларация за съответствие.
Декларацията CE се отнася само за страните от Европейския съюз и EFTA (European Free Trade Association – Европейска асоциация за свободна търговия) и само за продукти, които са предназначени за EC или EFTA. При внос на продукта на пазара на EC символът UKCA губи валидността си.
Декларацията UKCA се отнася само до пазара във Великобритания (Англия, Уелс и Шотландия) и само за продукти, които са предназначени за британския пазар. При внос на продукта на британския пазар символът СЕ губи валидността си.
Фирма FEIN гарантира с пълна отговорност, че този продукт съответства на валидните нормативни документи, посочени на последната страница на това ръководство за експлоатация.
Техническа документация при: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Опазване на околната среда, бракуване.
Опаковките, излезлите от употреба електроинструменти и допълнителни приспособления трябва да се предават за оползотворяване на съдържащите се в тях суровини.
Предавайте повредени акумулаторни батерии за вторична преработка само напълно разредени. Когато акумулаторната батерия не е напълно разредена, като предпазна мярка срещу къси съединения облепяйте контактите с изолираща лента.
