| Vrsta izdelka | Ročne pločevinske škarje (grizalnik) |
| Znamka | Fein |
| Model | ABLS 18 1.6 E Select |
| Nazivna napetost | 18 V (enosmerni tok) |
| Vrsta akumulatorja | Litij-ionski, združljiv s polnilniki FEIN |
| Največja debelina reza (jeklo 400 N/mm²) | 1,6 mm |
| Hitrost rezanja | Spremenljiva (nizka in visoka hitrost) |
| Delovno temperaturno območje (baterija) | od 5 °C do 45 °C |
| Vzdrževanje | Čiščenje prezračevalnih rež s suhim stisnjenim zrakom |
| Priporočeno mazivo | Rezalna pasta za jeklo, petrolej za aluminij |
| Zamenjava nožev | V paru, neobnovljivi |
| Zaščita uporabnika | Obvezna zaščita oči in sluha |
| Skladnost | CE, UKCA, certifikacija ZDA/Kanada |
| Garancija | V skladu z zakonodajo in garancijo proizvajalca FEIN |
Pogosto zastavljena vprašanja - ABLS 18 1.6 E Select Fein
Vprašanja uporabnikov o ABLS 18 1.6 E Select Fein
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš škarje v formatu PDF brezplačno! Poiščite svoja navodila ABLS 18 1.6 E Select - Fein in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. ABLS 18 1.6 E Select znamke Fein.
NAVODILA ZA UPORABO ABLS 18 1.6 E Select Fein

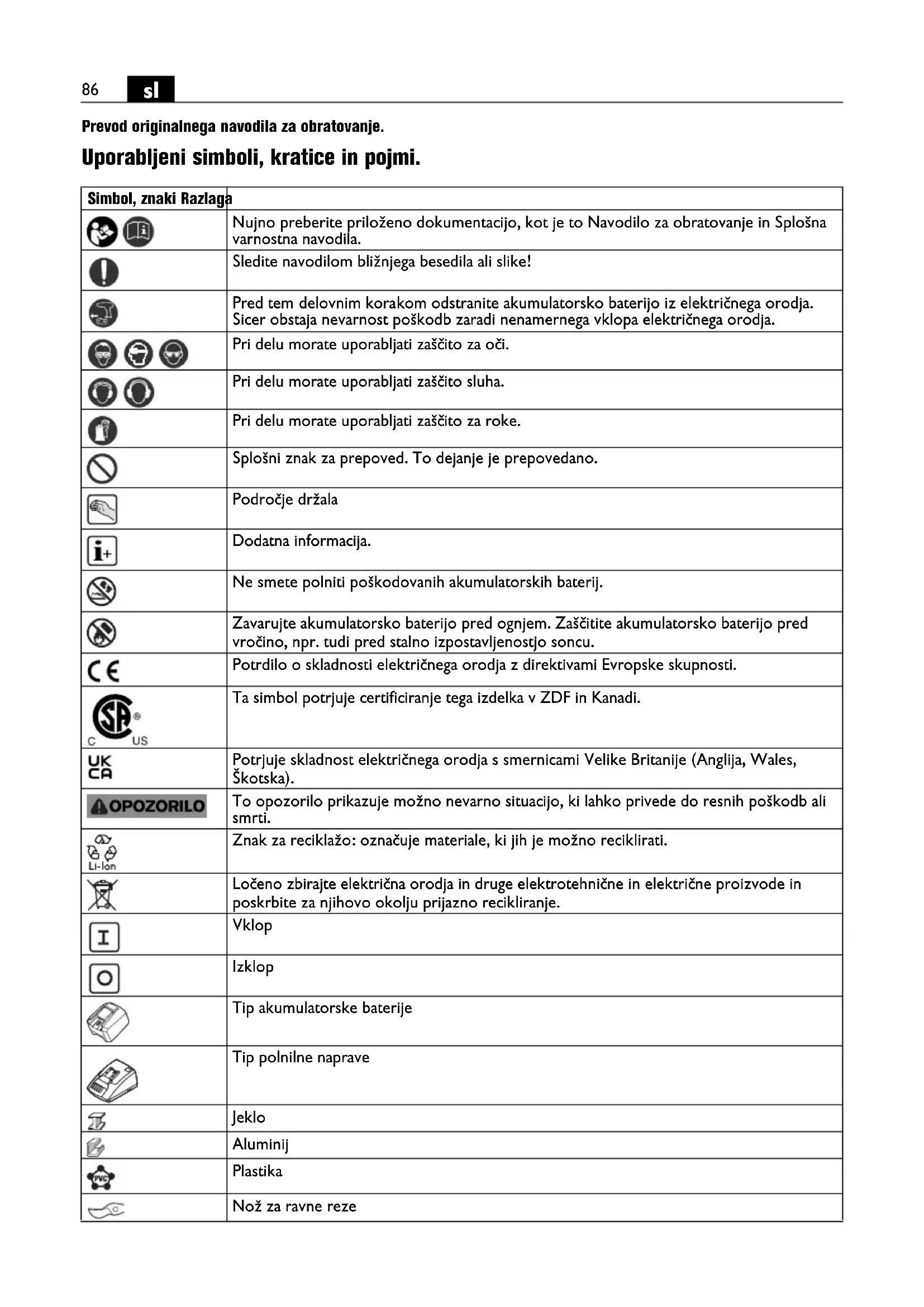

| Simbol, znaki Razlaga | ||
 |  | Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila. |
 | Sledite navodilom bližnjega besedila ali slike! | |
 | Pred tem delovnim korakom odstranite akumulatorsko baterijo iz električnega orodja. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa električnega orodja. | |
 |  | Pri delu morate uporabljati zaščito za oči. |
 |  | Pri delu morate uporabljati zaščito sluha. |
 | Pri delu morate uporabljati zaščito za roke. | |
 | Splošni znak za prepoved. To dejanje je prepovedano. | |
 | Področje držala | |
 | Dodatna informacija. | |
 | Ne smete polniti poškodovanih akumulatorskih baterij. | |
 | Zavarujte akumulatorsko baterijo pred ognjem. Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalno izpostavljenostjo soncu. | |
 | Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti. | |
 | Ta simbol potrjuje certificiranje tega izdelka v ZDF in Kanadi. | |
 | Potrjuje skladnost električnega orodja s smernicami Velike Britanije (Anglija, Wales, Škotska). | |
 | ZORILO | To opozorilo prikazuje možno nevarno situacijo, ki lahko priveđe do resnih poškodb ali smrti. |
 | Znak za reciklažo: označuje materiale, ki jih je možno reciklirati. | |
 | Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje. | |
 | Vklop | |
 | Izklop | |
 | Tip akumulatorske baterije | |
 | Tip polnilne naprave | |
 | Jeklo | |
 | Aluminij | |
 | Plastika | |
| Nož za ravne reze | ||
| Simbol, znaki Razlaga | |
 | Nož za krivulje |
 | Nizko število hodov |
 | Visoko število hodov |
| (**) lahko vsebuje številke ali črke | |
| (Ax – Zx) Oznaka za | interne namene |
| Znaki Mednarodna enota Nacionalna enota Razlaga | ||
| UV V Naznačena | napetost | |
| fHz Hz Frekvenda | ||
| n_0 | /min, min ^-1 , rpm,r/min | /min Število hodov pri prostem teku |
| n_S | m/min | m/min Hitrost rezanja |
| M... | mm | mm Mera, metrični navoj |
| ∅ | mm | mm Premer okrolega dela |
 [B263] [BA6X] | mm | mm Maks. debelina materiala v jeklu 400 N/mm ^2 |
[BAY7]  [BT75] | mm | mm Maks. debelina materiala v jeklu 600 N/mm ^2 |
[HZT2]   | mm | mm Maks. debelina materiala v jeklu 800 N/mm ^2 |
 [AHCS]  | mm | mm Maks. debelina materiala v aluminiju 250 N/mm ^2 |
 | mm | mm Premer navrtane izvrtine za notranje izreze |
 | mm | mm Notranji radij krivulje, najmanj |
 | kg | kg Teža v skladu z EPTA-Procedure 01 |
 | kg | kg Teža električnega orodja brez akumulatorske baterije in vstavnega orodja |
| [HBYG] | kg | kg Teža električnega orodja brez akumulatorske baterije in vstavnega orodja |
 | kg | kg Teža akumulatorske baterije |
 | dB | dB Nivo hrupa |
 | dB | dB Moč hrupa |
 peak | dB | dB Najvišji nivo hrupa |
 | ||
 | m/s ^2 | m/s ^2 Emisijske vrednosti vibracij v skladu z EN 62841 (vektorska vsota treh smeri) |
| [DSZX] | m/s ^2 | m/s ^2 Emisijska vrednost vibracij (glodanje) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 Osnovne in izpeljane enote iz mednarodnega merskega sestava SI. | |
Za vašo varnost.
OPOZORILO
Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih
navodil in napotkov lahko povzroči električni udar, požar in/ali težke poškodbe.
Shranite vsa varnostna opozorila in navodila za prihodnost.
Tega električnega orodja ne uporabljajte tako dolgo, preden niste temeljito prebrali tega
navodila za uporabo ter priloženih „Splošnih varnostnih opozoril“ (številka spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejšo uporabo in jo izročite naprej pri posredovanju ali odsvojitvi električnega orodja.
Prav tako upoštevajte zadevne nacionalne predpise varstva pri delu.
Namembnost električnega orodja:
ABLS ( ^** ): ročno vodene škarje za pločevino za rezanje pločevine z vstavnimi orodji, ki so dovoljena s strani podjetja Fein in priborom brez dovoda vode v vremensko zaščitenem okolju.
ABSS ( ^** ): ročno voden sekalnik za rezanje pločevine v ozkih krivuljah z vstavnimi orodji, ki so dovoljena s strani podjetja Fein in priborom brez dovoda vode v vremensko zaščitenem okolju.
Posebna varnostna navodila.
Uporabljajte osebno zaščitno opremo. Odvisno od vrste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo pri različnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nastaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha.
Zavarujte obdelovanec. Varneje je, da držite obdelovanec z vpenjalno napravo, kot pa z roko.
Prepovedano je privijačenje ali kovičenje ploščic in znakov na električno orodje. Poškodovana izolacija ne nudi zaščite proti električnemu udaru. Uporabljajte lepilne ploščice.
Ne uporabljajte pribora, ki ga proizvajalec električnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega električnemu orodju.
Z nekovinskimi orodji morate redno čistititi odprtine za zračenje električnega orodja. Ventilator motorja potegne prah v ohišje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroči električno ogrožanje.
Električnega orodja ne obračajte proti svojemu telesu ali telesu drugih oseb ali živali. Obstaja nevarnost poškodb zaradi ostrih ali vročih vstavnih orodij.
Uporaba akumulatorske baterije (akumulatorskega bloka) in način ravnanja z njo.
Da bi preprečili nevarnosti kot opekline, požar, eksplozije, poškodbe koje in druge poškodbe pri rokovanju z akumulatorskimi baterijami, prosimo upoštevajte naslednja opozorila:
Akumulatorskih baterij ne smete razstaviti, odpreti ali razkosati. Akumulatorskih baterij ne smete izpostavljati mehanskim udarcem. Pri poškodbi in nepravilni uporabi akumulatorske baterije lahko izstopijo škodljive pare in tekočine. Te pare lahko povzročijo draženje dihalnih poti. Izstopajoča tekočina akumulatorske baterije lahko povzroči draženje koje ali opekline.
V primeru, da bi tekočina, ki bi izstopila iz poškodovane akumulatorske baterije, oškropila predmete v okolici, morate te predmete preveriti, jih očistiti in jih po potrebi zamenjati.
Zavarujte akumulatorsko baterijo pred vročino ali ognjem. Akumulatorske baterije ne hranite na direktni sončni svetlobi.
Akumulatorsko baterijo vzemite šele takrat iz originalne embalaže, ko jo želite uporabiti.
Pred pričetkom del, ki jih opravljate neposredno na električnem orodju, vzemite akumulatorsko baterijo iz električnega orodja. Če se električno orodje nenamerno zažene, obstaja nevarnost poškodb.
Akumulatorsko baterijo snemite le, ko je električno orodje izklopljeno.
Poskrbite, da otroci ne bodo prišli v stik z akumulatorsko baterijo.
Poskrbite za čistočo akumulatorske baterije in jo zaščitite pred vlago in vodo. Očistite umazane priključke akumulatorske baterije in električnega orodja s suho, čisto krpo.
Uporabljajte le brezhibne originalne akumulatorske baterije FEIN, ki so primerne za vaše električno orodje. Pri polnjenju in delu z neustreznimi, poškodovanimi, popravljenimi ali predelanimi akumulatorskimi baterijami, ponaredki in akumulatorskimi baterijami tujih znamk obstaja nevarnost požara in/ali eksplozije.
Upoštevajte varnostna navodila, ki so opisana v navodilu za obratovanje akumulatorske polnilne naprave.
Vibracije rok
Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 62841 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami. Naveden nivo vibracij reprezentira glavne uporabe električnega orodja. Če pa električno orodje uporabljate še v druge namene, z odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in sicer teče, vendar dejansko ni v uporabi. To lahko ombremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito uporabnika pred vpljivi vibracij, npr. vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.
Električno orodje morate voditi enakomerno in z lahnim pomikom v smeri rezanja. Premočan pomik občutno zmanjša življenjsko dobo vstavnega orodja. Ne rezite pločevin na zvarih. Ne rezite večplastnih pločevin, ki prekoračijo maksimalno debelino materiala.
Za povečanje življenjske dobe noža priporočamo, da vzdolž načrtovane linije razreza nanesete mazivo:
- za razrez jeklene pločevine: rezalna pasta ali rezalno olje,
- za razrez aluminija: petrolej.
Električno orodje izklopite šele potem, ko ste ga potegnili iz rezalne linije.
Znak za obrabljene nože je občutno povečana potrebna potisna sila pri zmanjšanem delovnem napredku.
ABSS ( ^** ): Pri rezanju notranje konture je potrebno navrtanje, glejte poglavje „Tehnični podatki“.
Nože in rezalne čeljusti ni možno naknadno nabrusiti.
ABLS ( ^** ): Nožev ni možno nabrusiti, zaradi tega jih morate vselej v parih zamenjati.
Rokovanje z akumulatorsko baterijo.
Akumulatorsko baterijo skladiščite, uporabljajte in polnite izključno s polnilnimi napravami FEIN v temperaturnem območju 5 °C – 45 °C (41 °F – 113 °F). Temperatura akumulatorske baterije se mora na začetku polnilnega postopka nahajati v območju delovne temperature.
| LED-prikaz Pomen Akcija | ||
| 1-4 zelena LED | Stanje napolnjenosti v odstotkih | Delovanje |
| Rdeča trajna luč | Akumulatorska baterija je skoraj prazna | Napolnite akumulatorsko baterijo |
| Rdeča utripajoča luč | Akumulatorska baterija ni pripravljeno za uporabo | Akumulatorska baterija se mora nahajati v območju delovne temperature, nato jo napolnite |
Le ko je motor električnega orodja ustavljen, se bo prikazal pravilni delež napolnjenosti akum. baterije v odstodkih.
Ko se bliža globinska izpraznitev akumulatorske baterije, elektronika avtomatsko ustavi motor.
Vzdrževanje in servis.
Pri ekstremnih pogojih uporabe se lahko prevodni prah, ki nastane pri obdelavi kovin, usede v notranjosti električnega orodja. Iz
notranjosti električnega orodja pogosto izpihavajte prezračevalne zareze s suhim in neoljnatim stisnjenim zrakom.
Izdelkov, ki so prišli v stik z azbestom, ne smete vročiti v popravilo. Izdelke, ki so prišli v stik z azbestom morate odstraniti v skladu z ustreznimi veljavnimi nacionalnimi predpisi za odstranjevanje odpadkov z vsebnostjo azbesta.
Aktualni seznam nadomestnih delov se nahaja na spletni strani pod www.fein.com.
Naslednje dele lahko po potrebi samostojno zamenjajte: Vstavna orodja, rezalne čeljusti (ABSS (**)
Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN. V obsegu dobave električnega orodja se lahko nahaja tudi le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje.
Izjava o skladnosti.
Izjava CE velja samo za države Evropske unije in EFTO (Evropsko združenje za prosto trgovino) in samo za izdelke, ki so namenjeni za trg Evropske unije ali ETFE. Po dajanju izdelka v promet na trg Evropske unije, izgubi znak UKCA svojo veljavnost.
Izjava UKCA velja samo za britanski trg (Anglijo, Wales in Škotsko) in samo za izdelke, ki so namenjeni za britanski trg. Po dajanju izdelka v promet na britanski trg izgubi oznaka CE svojo veljavnost.
Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim določilom, ki so opisana na zadnji strani tega navodila za obratovanje.
Tehnična dokumentacija se nahaja pri:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Varstvo okolja, odstranitev odpadkov.
Embalaže, odpadna električnega orodja in pribor morate reciklirati v skladu z varstvom okolja.
Akumulatorske baterije smete samo v praznem stanju odvreči med recikliran odpad.
Pri nepopolno izpraznjenih akumulatorskih baterijah zaradi preprečevanja kratkega stika izolirajte povezovalni vtič z lepilnim trakom.
Prevod originalnog uputstva za upotrebu.
