| Toote tüüp | Kaasaskantav plekikäärid (nibulõikur) |
| Mark | Fein |
| Mudel | ABLS 18 1.6 E Select |
| Nimipinge | 18 V (alalisvool) |
| Aku tüüp | Liitium-ioon, ühilduvad FEIN laadijatega |
| Maksimaalne lõikepaksus (teras 400 N/mm²) | 1,6 mm |
| Lõikekiirus | Muutuv (madal ja kõrge kiirus) |
| Töötemperatuuri vahemik (aku) | 5 °C kuni 45 °C |
| Hooldus | Ventilatsiooniavade puhastamine kuiva suruõhuga |
| Soovitatav määre | Lõikepasta terasele, petrooleum alumiiniumile |
| Nugade vahetamine | Paarikaupa, mitte teritatavad |
| Kasutaja kaitse | Silma- ja kuulmiskaitse kohustuslik |
| Vastavus | CE, UKCA, USA/Cananda sertifikaat |
| Garantii | Vastavalt seadusandlusele ja FEIN tootjagarantii |
Korduma kippuvad küsimused - ABLS 18 1.6 E Select Fein
Kasutajate küsimused teemal ABLS 18 1.6 E Select Fein
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Käärid PDF-formaadis tasuta! Leidke oma juhend ABLS 18 1.6 E Select - Fein ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. ABLS 18 1.6 E Select kaubamärgi Fein.

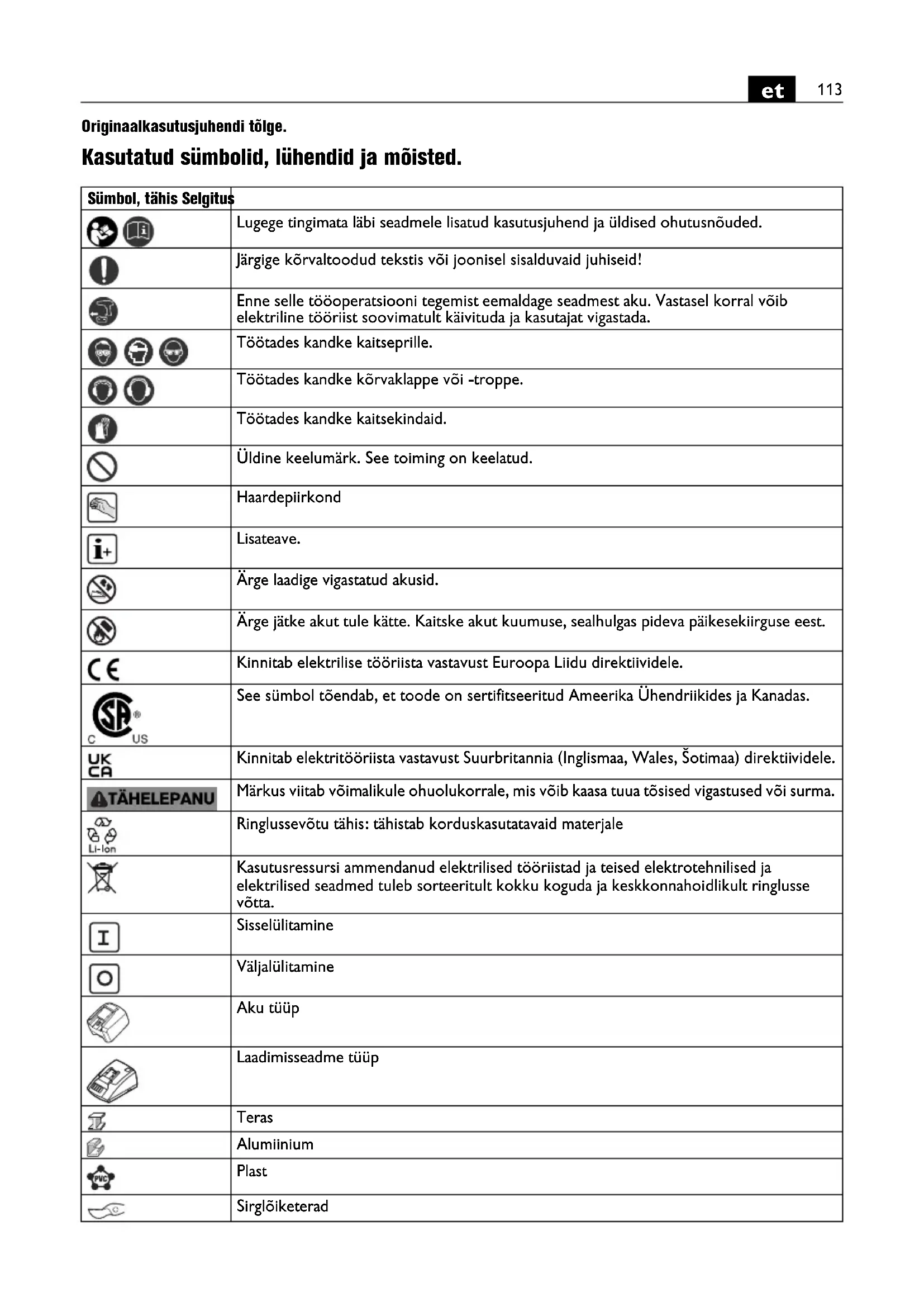

KASUTUSJUHEND ABLS 18 1.6 E Select Fein
Originaalkasutusjuhendi tõlge.
Kasutatud sümbolid, lühendid ja möisted.
| Sümbol, tähis Selgitus | ||
 |  | Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded. |
 | Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! | |
 | Enne selle tööoperatsiooni tegemist eemaldage seadmest aku. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada. | |
 |  | Töötades kandke kaitseprille. |
 |  | Töötades kandke kõrvaklappe või -troppe. |
 | Töötades kandke kaitsekindaid. | |
 | Üldine keelumärk. See toiming on keelatud. | |
 | Haardepiirkond | |
 | Lisateave. | |
 | Ärge laadige vigastatud akusid. | |
 | Ärge jätke akut tule kätte. Kaitske akut kuumuse, sealhulgas pideva päikesekiriguse eest. | |
 | Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele. | |
 | See sümbol töendab, et toode on sertifitseeritud Ameerika Ühendriikides ja Kanadas. | |
 | Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktiividele. | |
 | ÄHELEPANU | Märkus viitab võimalikule ohuolukorrare, mis võib kaasa tuua tõsised vigastused või surma. |
 | Ringlussevõtu tähis: tähistab korduskasutatavaid materjale | |
 | Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta. | |
 | Sisselülitamine | |
 | Väljalülitamine | |
 | Aku tüüp | |
 | Laadimisseadme tüüp | |
| [XZ24] | Teras | |
 | Alumiinium | |
| [6ASD] | Plast | |
 | Sirglõiketerad | |
| Sümbol, tähis Selgitus | ||
 | Figuurlõiketerad | |
 | Madal käigusagedus | |
 | Kõrge käigusagedus | |
| (**) võib sisaldada arve või tähti | ||
| (Ax - Zx) Tähistus sisekasutuseks | ||
| Tähis Rahvusvahelineühik | Riiklik ühik Selgitus | ||
| UV | V | N | im i |
| fHz Hz Sagedus | |||
| n_0 | /min, min ^-1 , rpm,r/min | /min Tühikäigusagedus | |
| n_S | m/min m/min | Lõikekiirus | |
| M... | mm | mm | Meetermöõdustik |
| ∅ | mm | mm | Detaili läbimõõt |
| Fe 400 | mm | mm | Toorikumax paksus terases kuni 400 N/mm ^2 |
| Fe 600 | mm | mm | Materjali max paksus terases kuni 600 N/mm ^2 |
| Fe 800 | mm | mm | Materjali max paksus terases kuni 800 N/mm ^2 |
| Al 250 | mm | mm | Tooriku máx paksus alumiiniumis kuni 250 N/mm ^2 |
| mm | mm | Siselõigete jaoks ettepuuritava ava läbimõõt | |
| mm | mm | Min sisekurviraadius | |
| kg | kg | Kaal EPTA-Procedure 01 järgi | |
| kg | kg Elektrilise tööriista | kaal ilma aku ja tarvikuta | |
| kg | kg Elektrilise tööriista | kaal ilma aku ja tarvikuta | |
| kg | kg Aku kaal | ||
| L_pA | dB | dB | Helirõhu tase |
| L_wA | dB | dB | Helivõimsuse tase |
| L_pCpeak | dB | dB | Helirõhu maksimaalne tase |
| K... | Mõõtemääramatus | ||
| a | m/s ^2 | m/s ^2 | Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma) |
| a_h | m/s ^2 | m/s ^2 | Vibratsioon (pleki lõikamisel) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Rahvusvahelise möõtühikute süsteemiSIpõhiühikud ja tuletatud ühikud. | |
Tööohutus.
TÄHELEPANU
Lugege läbi kõik ohutusnõuded ja
juhised. Ohutusnõuete ja juhiste
eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.
Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr
3 41 30 465 06 0). Hoidke köik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.
Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.
Elektrilise tööriista otstarve:
ABLS ( ^** ): käsitsi juhitavad plekikäärid pleki kuivlöikamiseks, kasutades Fein poolt heakskiidetud tarvikuid ja lisavarustust; töötada tuleb kuivas ja veekindlas keskkonnas.
ABSS ( ^** ): käsitsi juhitavad lõikekäärid pleki kuivlõikamiseks ja figuurlõigete tegemiseks, kasutades Fein poolt heakskiidetud tarvikuid ja lisavarustust; töötada tuleb kuivas ja veekindlas keskkonnas.
Ohutusalased erinõuded.
Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.
Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.
Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.
Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.
Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tömbab tolmu korpusse. Metallitolmu liigne kogunemine vöib olla ohtlik.
Ärge suunake elektrilist tööriista iseenda, teiste inimeste ega loomade poole. Teravad või kuumad tarvikud võivad tekitada vigastusi.
Aku kasutamine ja käsitsemine (akud).
Selleks et vältida akude käsitsemisest tingitud põletusi, tulekahju, plahvatust, nahavigastusi ja teisi vigastusi, pidage kinni järgmistest juhistest:
Akusid ei tohi lahti võtta, avada aga tükeldada. Akudele ei tohi avalduda mehaanilised mõjutused, nt lõögid.
Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda kahjulikke aure ja vedelikke. Aurud võivad ärritada hingamisteid. Väljavoolav akuvedelik võib põhjustada nahaärritust või söövitust.
Kui vigastatud akust väljavoolanud vedelik on puutunud kokku läheduses olevate esemetega, kontrollige asjaomased detailid üle, puhastage ja vahetage vajaduse korral välja.
Ärge jätke akut kuumuse või tule kätte. Ärge hoidke akut otsese päikesekiirguse käes.
Võtke aku originaalpakendist välja alles vahetult enne kasutuselevõttu.
Enne mis tahes tööde teostamist elektrilise tööriista kallal eemaldage aku. Elektrilise tööriista soovimatu käivitumise korral tekib vigastuste oht.
Eemaldage aku üksnes siis, kui elektriline tööriist on välja lülitatud.
Tõkestage laste ligipääs akudele.
Hoidke aku puhas ja kaitske akut niiskuse ja vee eest. Aku ja elektrilise tööriista määrdunud kontakte puhastage kuiva puhta lapiga.
Kasutage ainult veatuid FEIN originaalakusid, mis on ette nähtud Teie elektrilise tööriista jaoks. Valede, kahjustatud, parandatud või muudetud akude, samuti järeletehtud akude või teiste tootjate akude kasutamisel tekib tulekahju ja/või plahvatuse oht.
Järgige akulaadija kasutusjuhendis toodud ohutusnõudeid.
Käe-randme-vibratsioon
Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.
Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada.
Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada.
Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.
Tööjuhised.
Viige tööriist toorikuga kokku alles sisselülitatult. Lõikamisel hoidke elektrilist tööriista tooriku pinna suhtes võimalikult vertikaalselt (ABLS (**)). Juhtige tööriista ühtlase ja mõõduka ettenihkega lõike tegemise suunas. Liiga tugev ettenihe vähendab tarvikute tööaega tunduvalt.
Ärge lõigake plekki keevisõmblustest. Ärge lõigake mitmekihilist plekki, mille paksus ületab materjali ettenähtud paksuse.
Lõiketerade tööea pikendamiseks on soovitav kanda piki kavandatud lõikejoont määret:
- terasplekis tehtavate lõigete puhul: lõikepastat või lõikeõli,
- alumiiniumis tehtavate lõigete puhul: petrooleumi.
Lülitage elektriline tööriist välja alles siis, kui olete selle lõigatavast materjalist välja tõmmanud.
Kulunud teradest annab tunnistust ettenihkejõu tunduva suurendamise vajadus ning väiksem tööjõudlus.
ABSS ( ^** ): Siseväljalõike tegemiseks tuleb ette puurida auk, vt „Tehnilised andmed“.
Lõiketerasid ja lõikepakke ei saa teritada.
ABLS ( ^** ): Lõiketerasid ei saa teritada ja need tuleb alati välja vahetada paarina.
Aku käsitsemine.
Hoiustage, käsitsege ja laadige akut ainult FEIN laadimisseadmetega töötemperatuurivahemikus 5 °C - 45 °C (41 °F - 113 °F). Aku temperatuur peab laadimisprotsessi alguses olema aku töötemperatuuri jaoks ette nähtud vahemikus.
| LED-tuli Tähendus Toiming | ||
| 1 – 4 rohelist LED-tuld | protsentuaalne laetuse aste | Töötamine |
| punane pidev tuli | Aku on peaaegu tühi | Laadige aku täis |
| punane vilkuv tuli | Aku ei ole töövalmis | Laske akul soojeneda või jahtuda, kuni aku temperatuur on ettenähtud vahemikus, seejärel laadige |
Aku tegelikku laetuse astet näidatakse vaid siis, kui elektrilise tööriista mootor ei tööta.
Enne aku täielikku tühjenemist seiskab elektroonika mootori automaatselt.
Korrashoid ja hooldus.
Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Puhastage tööriista
sisemust ventilatsiooniavade kaudu korrapäraselt kuiva ja ölivaba suruõhuga.
Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.
Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.
Vajaduse korral võite ise välja vahetada järgmisi detaile: tarvikud, lõikepakid (ABSS (**)
Garantii.
Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.
Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.
Vastavusdeklaratsioon.
Töökäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on möeldud EL-või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse.
Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Šotimaa) ja ainult toodetele, mis on mõeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse.
Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.
Tehnilised dokumendid on saadaval aadressil:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Keskkonnakaitse, utiliseerimine.
Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse vötta.
Viige kogumispunkti ainult täiesti tühjad akud.
Kui akud ei ole täiesti tühjad, isoleerige pistik lühiühinduse vältimiseks teibiga.
