| Typ produktu | Prenosné nožnice na plech (vysekávačka) |
| Značka | Fein |
| Model | ABLS 18 1.6 E Select |
| Menovité napätie | 18 V (jednosmerný prúd) |
| Typ akumulátora | Lítium-iónový, kompatibilný s nabíjačkami FEIN |
| Maximálna hrúbka rezu (oceľ 400 N/mm²) | 1,6 mm |
| Rýchlosť rezu | Premenná (nízke a vysoké tempo) |
| Prevádzkový teplotný rozsah (batérie) | 5 °C až 45 °C |
| Údržba | Čistenie vetracích otvorov suchým stlačeným vzduchom |
| Odporúčané mazivo | Rezná pasta na oceľ, petrolej na hliník |
| Výmena nožov | V pároch, neostriteľné |
| Ochrana používateľa | Povinná ochrana očí a sluchu |
| Zhoda | CE, UKCA, certifikácia USA/Kanada |
| Záruka | Podľa zákonných predpisov a záruky výrobcu FEIN |
Často kladené otázky - ABLS 18 1.6 E Select Fein
Otázky používateľov k ABLS 18 1.6 E Select Fein
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Nožnice vo formáte PDF zadarmo! Nájdite svoj návod ABLS 18 1.6 E Select - Fein a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. ABLS 18 1.6 E Select značky Fein.
NÁVOD NA OBSLUHU ABLS 18 1.6 E Select Fein
Technické podklady u:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Preklad originálneho návodu na použitie.

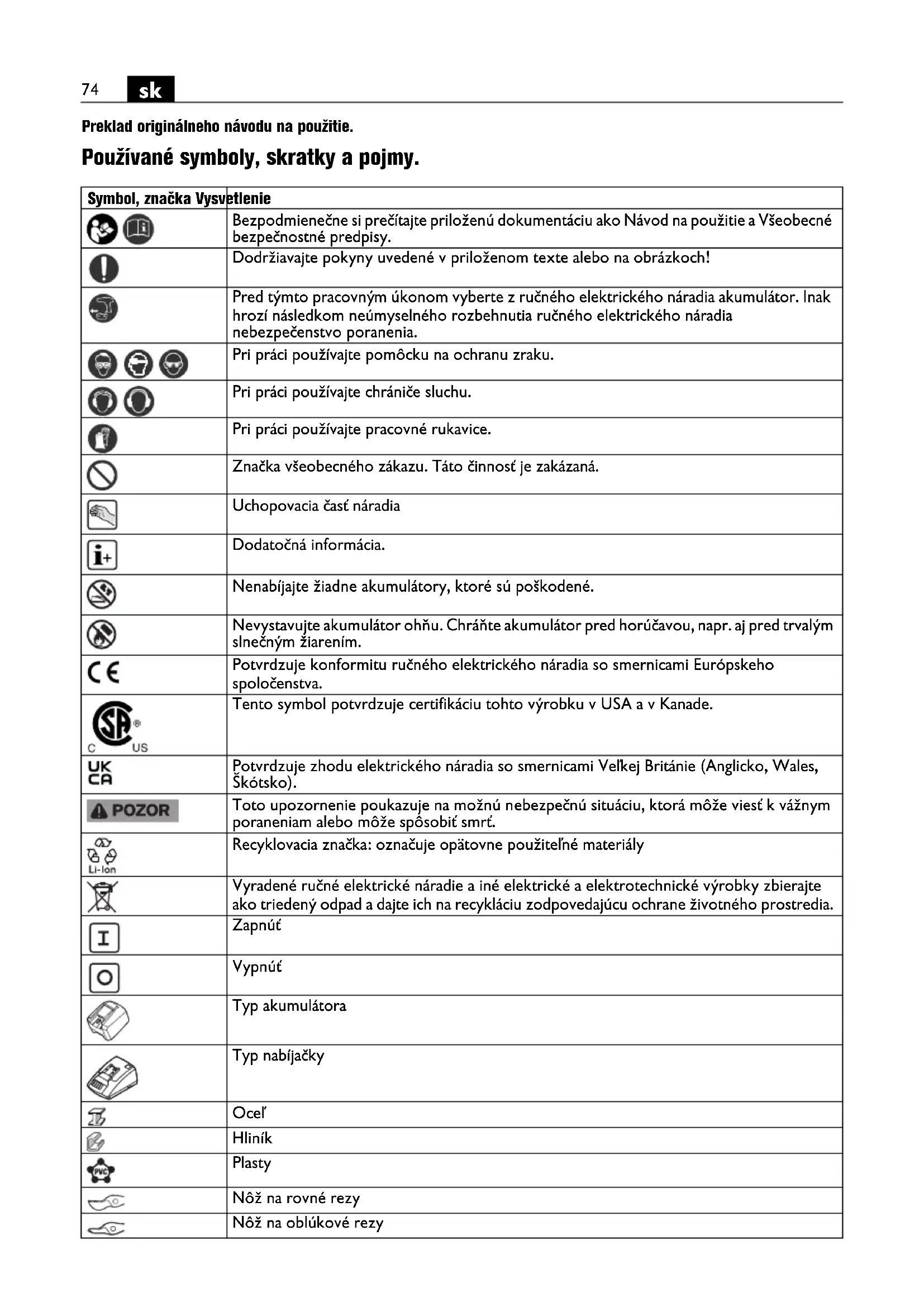

Používané symboly, skratky a pojmy.
| Symbol, značka Vysvetlenie | |
 | Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy. |
 | Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! |
 | Pred týmto pracovným úkonom vyberte z ručného elektrického náradia akumulátor. Inak hrozí následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia. |
 | Pri práci používajte pomôcku na ochranu zraku. |
 | Pri práci používajte chrániče sluchu. |
 | Pri práci používajte pracovné rukavice. |
 | Značka všeobecného zákazu. Táto činnosť je zakázaná. |
 | Uchopovacia časť náradia |
 | Dodatočná informácia. |
 | Nenabíjajte žiadne akumulátory, ktoré sú poškodené. |
| [HSGZ] | Nevystavujte akumulátor ohňu. Chráňte akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením. |
 | Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. |
 | Tento symbol potvrdzuje certifikáciu tohto výrobku v USA a v Kanade. |
 | Potvrdzuje zhodu elektrického náradia so smernicami Velkej Británie (Anglicko, Wales, Škótsko). |
 | Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viesť k vážnym poraneniam alebo môže spôsobit smrt. |
| [WST7] | Recyklovacia značka: označuje opätovne použitelné materiály |
 | Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia. |
 | Zapnút |
 | Vypnút |
 | Typ akumulátora |
 | Typ nabíjačky |
 | Ocel' |
| [4ZB4] | Hliník |
 | Plasty |
 | Nôž na rovné rezy |
 | Nôž na oblúkové rezy |
| Nízka frekvencia zdvihov | |
| Vysoká frekvencia zdvihov | |
| (**) môže obsahovat | číslice alebo písmená |
| (Ax - Zx) Označenie na interné účely | |
| Značka Medzinárodná jednotka | Národná jednotka Vysvetlenie | ||
| UV V Menovité napätie | |||
| fHz Hz Frekvencia | |||
| n_0 | /min, min ^-1 , rpm, r/min | min ^-1 | Počet volnobežných zdvihov |
| n_S | m/min m/min | Rezná rýchlosť | |
| M... | mm | mm Rozmer, metrický závit | |
| ∅ | mm | mm Priemer okrúhlej súčiastky | |
| Fe 400 | mm | mm max. hrúbka ocelového materiálu do 400 N/mm | 2 |
| Fe 600 | mm | mm max. hrúbka ocelového materiálu do 600 N/mm | 2 |
| Fe 800 | mm | mm max. hrúbka ocelového materiálu do 800 N/mm | 2 |
| Al 250 | mm | mm max. hrúbka hliníkového materiálu 250 N/mm | 2 |
| mm | mm Priemer predvítania pre vnútorné výrezy | ||
| mm | mm s polomerom vnútorných oblúkov minimálne | ||
| kg | kg Hmotnost podľa | EPTA-Procedure 01 | |
| kg | kg | Hmotnost ručného elektrického náradia bez akumulátora a pracovného nástroja | |
| kg | kg | Hmotnost ručného elektrického náradia bez akumulátora a pracovného nástroja | |
| kg | kg Hmotnost akumulátora | ||
| L_pA | dB | dB | Hladina zvukového tlaku |
| L_wA | dB | dB | Hladina akustického tlaku |
| L_pCpeak | dB | dB | Špičková hodnota hladiny akustického tlaku |
| K... | Nepresnost merania | ||
| a | m/s ^2 | m/s ^2 | Hodnota emisie vibrácií podľa normy EN 62841 (súčet vektorov troch smerov) |
| a_h | m/s ^2 | m/s ^2 | Hodnota emisie vibrácií (strihanie plechu) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Základné a odvodené jednotky Medzinárodného systému jednotiek SI. | |
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.
Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tážké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Nepoužívajte toto ručné elektrické náradie predtým, ako si dôkladne prečítate tento Návod na používanie ako aj priložené „Všeobecné
3 41 30 465 06 0) a kým úplne neporozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného elektrického náradia alebo predaja inej osobe ich odovzdajte s náradím.
Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci.
Určenie ručného elektrického náradia:
ABLS (**): ručné elektrické náradie na rezanie plechov bez prívodu vody v prostredí chránenom pred vplyvmi
počasia a vonkajšieho prostredia s pracovnými nástrojmi a s príslušenstvom, ktoré schválila firma Fein. ABSS (**): ručné štrbinové nožnice na rezanie plechov a malých oblúkov bez prívodu vody v prostredí chránenom pred vplyvmi počasia a vonkajšieho prostredia s pracovnými nástrojmi a s príslušenstvom, ktoré schválila firma Fein.
Špeciálne bezpečnostné pokyny.
Používajte osobné ochranné prostriedky. Podl'a druhu použitia náradia používajte ochranný štít na celú tvár, štít na oči alebo ochranné okuliare. Pokial'je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá Vás uchráni pred odletujúcimi drobnými čiastočkami brusiva a obrábaného materiálu.
Predovšetkým oči treba chrániť pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Ked’ je človek dlhšiu dobu vystavený hlasnému hluku, môže utrpiet stratu sluchu.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia je bezpečnejší ako ten, ktorý pridržiavate rukou.
Je zakázané skrutkovat' alebo nitovať na ručné elektrické náradie nejaké štítky alebo značky.
Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom. Používajte samolepiace štítky.
Nepoužívajte žiadne príslušenstvo, ktoré nebolo špeciálne vyvinuté alebo schválené výrobcom ručného elektrického náradia. Bezpečná prevádzka nie je zaručená iba tým, že sa určité príslušenstvo na Vaše ručné elektrické náradie hodí.
Ventilátor elektromotora vťahuje do telesa náradia prach. V prípade nadmierneho nahromadenia kovového prachu to môže spôsobit ohrozenie elektrickým prúdom.
Nesmerujte ručné elektrické náradie proti sebe samému, ani na iné osoby alebo na zvieratá. Hrozí nebezpečenstvo poranenia ostrými alebo horúcimi pracovnými nástrojmi.
Používanie akumulátorov (akumulátorových blokov) a manipulácia s nimi.
Aby ste sa pri zaobchádzaní s akumulátormi vyhli nebezpečenstvám ohrozenia zdravia ako popáleniny, požiar, výbuch, poranenia kože a iné poranenia, dodržiavajte nasledujúce pokyny:
Akumulátory sa nesmú rozoberať, otvárat' ani deliť na menšie kusy. Nevystavujte akumulátory žiadnym mechanickým nárazom. V prípade poškodenia alebo neodborného používania akumulátora môžu z neho vystupovať zdraviu škodlivé výpary alebo unikať kvapaliny. Tieto výpary môžu podráždiť dýchacie cesty. Unikajúca kvapalina z akumulátora môže mať za následok podráždenie pokožky alebo spôsobit popáleniny.
Ak kvapalina vytečená z akumulátora zasiahla aj okolité predmety a súčiastky, zasiahnuté súčiastky skontrolujte a v prípade potreby ich vyčistite alebo vymeňte.
Nevystavujte akumulátor horúčave alebo ohňu. Neskladujte akumulátor na priamom slnečnom svetle.
Akumulátor vyberte z originálneho obalu až vtedy, ked' ho bude treba použit'.
Pred každou prácou na ručnom elektrickom náradí vyberte z náradia akumulátor. Ak by sa ručné elektrické náradie nekontrolovane rozbehlo, hrozí nebezpečenstvo poranenia.
Akumulátor vyberajte z ručného elektrického náradia iba vtedy, ked'je náradie vypnuté.
Akumulátory uschovávajte tak, aby k nim nemali prístup deti.
Akumulátor udržiavajte v čistote a uschovávajte tak, aby bol chránený pred vlhkostou a vodou. Znečistené prívody (kontakty) akumulátora a ručného elektrického náradia vyčistite suchou a čistou handričkou.
Používajte len originálne akumulátory firmy FEIN, ktoré sú určené do Vášho ručného elektrického náradia. V prípade používania a nabíjania nevhodných, poškodených, opravovaných alebo upravovaných akumulátorov, rôznych napodobnenín alebo výrobkov iných firiem, hrozí nebezpečenstvo požiaru a/alebo výbuchu.
Vibrácie ruky a predlaktia
Uroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 62841 a možno ju používať na vzájomné porovnávanie rôznych typov ručného elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.
Uvedená hladina zaťaženia vibráciami reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Avšak v takých prípadoch, keď sa toto ručné elektrické náradie využíva na iné druhy použitia, s odlišnými pracovnými nástrojmi, alebo ak sa podrobuje nedostatočnej údržbe, môže sa hladina zaťaženia vibráciami od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohládnit doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, ked’je náradie síce zapnuté a beží, ale v skutočnosti nepracuje. Táto okolnosť môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte dálšie bezpečnostné opatrenia, ako sú napríklad: Údržba ručného elektrického náradia a používaných pracovných
nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.
Prisúvajte ručné elektrické náradie k obrobku iba v zapnutom stave.
Pri rezani držte ručné elektrické náradie podľa možnosti kolmo k povrchovej ploche obrobka (ABLS (**)).
Ručné elektrické náradie vedte rovnomerne a s jemným posuvom v smere rezu. Príliš veľký posuv výrazne znižuje životnosť používaných pracovných nástrojov.
Neprestrihujte plechy na miestach, kde boli zvárané. Nestrihajte žiadne viacvrstvové plechy, ktorých hrúbka presahuje maximálnu dovolenú hrúbku obrobku.
Aby ste dosiahli zvýšenie životnosti nožov, odporúčame Vám naniest pozdlž plánovanej línie rezu nejaký klzný prostriedok:
- pri strihaní do ocelového plechu: rezaciu pastu alebo rezací olej,
- pre rezanie do hliníka: petrolej.
Ručné elektrické náradie vypínajte vždy až potom, keď ste ho vytiahli z reznej hrany.
Ukazovatelom opotrebenia nožov je výrazné zvýšenie sily potrebnej na posuv a súčasné spomalenie rýchlosti práce.
ABSS (**): Na vystrihovanie vnútorného výrezu je potrebné urobit predvrtanie, priemer vrtu pozri v časti „Technické údaje“.
Manipulácia s akumulátorom.
Skladujte, používajte a nabíjajte akumulátor len nabíjačkami FEIN v rámci rozsahu prevádzkových teplôt akumulátora 5 °C – 45 °C (41 °F – 113 °F). Teplota akumulátora na začiatku nabíjania musí byť v rámci rozsahu dovolených prevádzkových teplôt akumulátora.
| Indikácia LED Význam Akcia | ||
| 1-4 Zelené diódy LED | percentuálny stav nabitia | Používanie (prevádzka) |
| Trvalé červené svetlo | Akumulátor je takmer prázdny | Akumulátor nabíjajte |
| Červené blikajúce svetlo | Akumulátor nie je pripravený na používanie | Zabezpečte teplotu akumulátora v rámci teplotách v rámci rozsahu prevádzkových teplôt akumulátora, potom ho nabíjajte |
Skutočný stav nabitia akumulátora v percentách sa zobrazí iba pri zastavenom motore ručného elektrického náradia.
Ak by malo nastat hlboké vybitie akumulátora, integrovaná elektronika motor automaticky zastaví.
Pri extrémnych prevádzkových podmienkach sa môže pri obrábaní kovov vo vnútri ručného elektrického náradia usádzať
jemný dobre vodivý prach. Vnútorný priestor ručného elektrického náradia často pravidelne prefúkajte cez vetracie otvory suchým tlakovým vzduchom, ktorý neobsahuje olej.
Produkty, ktoré boli v kontakte s azbestom, sa nesmú dávať do opravy. Produkty kontaminované azbestom treba dať na likvidáciu podľa predpisov pre likvidáciu odpadu obsahujúceho azbest, ktoré platia vo Vašej krajine.
Aktuálny zoznam náhradných súčiastok pre toto ručné elektrické náradie nájdete na Internete na domovské stránke www.fein.com.
V prípade potreby vymeňte nasledujúce súčiastky:
Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.
V základnej výbave Vášho ručného elektrického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.
Vyhlásenie o konformite.
Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EU alebo EFTA. Po po uvedení produktu na trh EU, stráca značka UKCA svoju platnosť.
Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť.
Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normativnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.
Technické podklady sa nachádzajú na adrese:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Ochrana životného prostredia, likvidácia.
Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia.
Akumulátory dávajte na predpísanú likvidáciu len vo vybitom stave.
V takom prípade, ked'nie sú akumulátory úplne vybité, na zabránenie proti skratom zaizolujte ich kontakty pomocou izolačnej pásky.
