HASZNÁLATI ÚTMUTATÓ SP 9.500 Dirt Kärcher

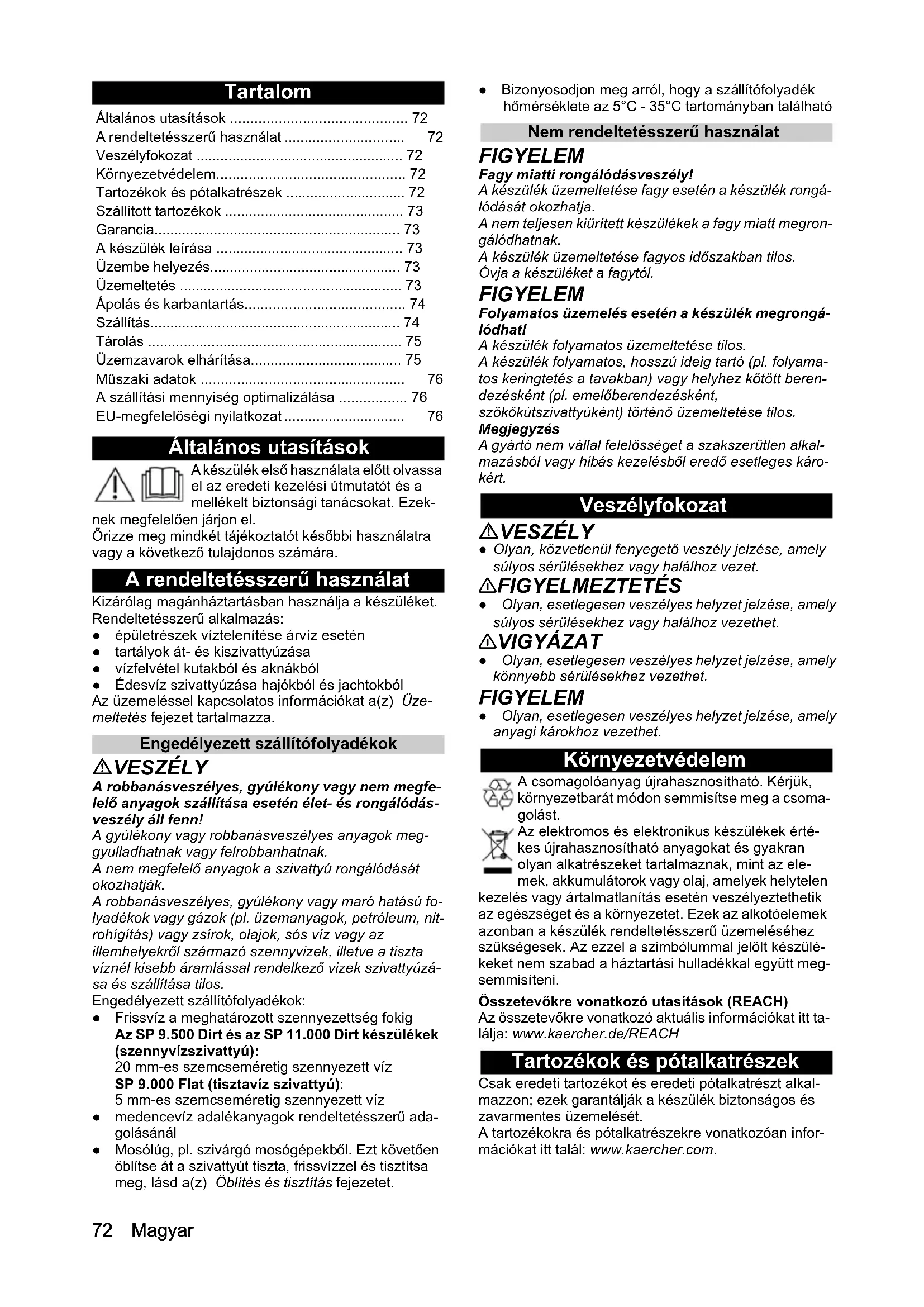

• kg 3,7 3,8 4,472 Magyar Tartalom Általános utasítások A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezek- nek megfelelően járjon el. Őrizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára. A rendeltetésszerű használat Kizárólag magánháztartásban használja a készüléket. Rendeltetésszerű alkalmazás: ● épületrészek víztelenítése árvíz esetén ● tartályok át- és kiszivattyúzása ● vízfelvétel kutakból és aknákból ● Édesvíz szivattyúzása hajókból és jachtokból Az üzemeléssel kapcsolatos információkat a(z) Üze- meltetés fejezet tartalmazza. Engedélyezett szállítófolyadékok VESZÉLY A robbanásveszélyes, gyúlékony vagy nem megfe- lelő anyagok szállítása esetén élet- és rongálódás- veszély áll fenn! A gyúlékony vagy robbanásveszélyes anyagok meg- gyulladhatnak vagy felrobbanhatnak. A nem megfelelő anyagok a szivattyú rongálódását okozhatják. A robbanásveszélyes, gyúlékony vagy maró hatású fo- lyadékok vagy gázok (pl. üzemanyagok, petróleum, nit- rohígítás) vagy zsírok, olajok, sós víz vagy az illemhelyekről származó szennyvizek, illetve a tiszta víznél kisebb áramlással rendelkező vizek szivattyúzá- sa és szállítása tilos. Engedélyezett szállítófolyadékok: ● Frissvíz a meghatározott szennyezettség fokig Az SP 9.500 Dirt és az SP 11.000 Dirt készülékek (szennyvízszivattyú): 20 mm-es szemcseméretig szennyezett víz SP 9.000 Flat (tisztavíz szivattyú): 5 mm-es szemcseméretig szennyezett víz ● medencevíz adalékanyagok rendeltetésszerű ada- golásánál ● Mosólúg, pl. szivárgó mosógépekből. Ezt követően öblítse át a szivattyút tiszta, frissvízzel és tisztítsa meg, lásd a(z) Öblítés és tisztítás fejezetet. ● Bizonyosodjon meg arról, hogy a szállítófolyadék hőmérséklete az 5°C - 35°C tartományban található Nem rendeltetésszerű használat FIGYELEM Fagy miatti rongálódásveszély! A készülék üzemeltetése fagy esetén a készülék rongá- lódását okozhatja. A nem teljesen kiürített készülékek a fagy miatt megron- gálódhatnak. A készülék üzemeltetése fagyos időszakban tilos. Óvja a készüléket a fagytól. FIGYELEM Folyamatos üzemelés esetén a készülék megrongá- lódhat! A készülék folyamatos üzemeltetése tilos. A készülék folyamatos, hosszú ideig tartó (pl. folyama- tos keringtetés a tavakban) vagy helyhez kötött beren- dezésként (pl. emelőberendezésként, szökőkútszivattyúként) történő üzemeltetése tilos. Megjegyzés A gyártó nem vállal felelősséget a szakszerűtlen alkal- mazásból vagy hibás kezelésből eredő esetleges káro- kért. Veszélyfokozat VESZÉLY ● Olyan, közvetlenül fenyegető veszély jelzése, amely súlyos sérülésekhez vagy halálhoz vezet. 몇 FIGYELMEZTETÉS ● Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos sérülésekhez vagy halálhoz vezethet. 몇 VIGYÁZAT ● Olyan, esetlegesen veszélyes helyzet jelzése, amely könnyebb sérülésekhez vezethet. FIGYELEM ● Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi károkhoz vezethet. Környezetvédelem A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csoma- golást. Az elektromos és elektronikus készülékek érté- kes újrahasznosítható anyagokat és gyakran olyan alkatrészeket tartalmaznak, mint az ele- mek, akkumulátorok vagy olaj, amelyek helytelen kezelés vagy ártalmatlanítás esetén veszélyeztethetik az egészséget és a környezetet. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülé- keket nem szabad a háztartási hulladékkal együtt meg- semmisíteni. Összetevőkre vonatkozó utasítások (REACH) Az összetevőkre vonatkozó aktuális információkat itt ta- lálja: www.kaercher.de/REACH Tartozékok és pótalkatrészek Csak eredeti tartozékot és eredeti pótalkatrészt alkal- mazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését. A tartozékokra és pótalkatrészekre vonatkozóan infor- mációkat itt talál: www.kaercher.com. Általános utasítások p. 72
• A rendeltetésszerű használat p. 72
• Veszélyfokozat p. 72
• Környezetvédelem p. 72
• Tartozékok és pótalkatrészek p. 72
• Szállított tartozékok p. 73
• Garancia p. 73
• A készülék leírása p. 73
• Üzembe helyezés p. 73
• Üzemeltetés p. 73
• Ápolás és karbantartás p. 74
• Szállítás p. 74
• Tárolás p. 75
• Üzemzavarok elhárítása p. 75
• Műszaki adatok p. 76
• A szállítási mennyiség optimalizálása p. 76
• EU-megfelelőségi nyilatkozat Magyar 73 Szállított tartozékok A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereske- dőt. Garancia Minden országban az illetékes értékesítőnk által bizto- sított garanciális feltételek érvényesek. Amennyiben a garanciaidőn belül a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk, amennyiben az adott hi- bák anyag-, illetve gyártási hibák. Garanciális esetben kérjük, a számlával együtt forduljon forgalmazójához vagy a legközelebbi, arra jogosult ügyfélszolgálati iro- dához. (A cím a hátoldalon található) A készülék leírása Lásd az ábrákat tartalmazó oldalakon Ábra A 1 Hordozófogantyú 2 hálózati csatlakozókábel dugóval 3 Rögzítés (úszókapcsoló) 4 *G 1 szivattyúcsatlakozó (¾″ és 1″ tömlőcsatlakozó és G 1 - menet) 5 *Visszacsapó szelep 6 G 1 - menetcsatlakozás 7 G 1½ szivattyúcsatlakozás (1″, 1¼″ és 1½″ tömlő- csatlakozás és G 1½ - menet) 8 Csatlakozócsonk (G 1½ - menet) 9 úszókapcsoló 10 Quick-Connect 11 automatikus légtelenítőberendezés 12 Tartólábak (SP 9.000 Flat) p. 76

• A csomagolás nem tartalmazza. Üzembe helyezés VESZÉLY Áramütés- és sérülésveszély! A készülék elektromos és mechanikus alkatrészeket tartalmaz. Összeszerelés, szétszerelés vagy tisztítás előtt mindig kapcsolja le a készüléket az elektromos hálózatról. Megjegyzés Minél rövidebb a tömlő és minél nagyobb a tömlőátmé- rő, annál nagyobb a szállítási kapacitás. A szivattyú eltömődésének elkerülése céljából használ- jon előszűrőt az 1¼″ -nél kisebb átmérőjű tömlő esetén. A szivattyú csatlakoztatása csatlakozóval (Quick-Con- nect - gyorscsatlakozás) rendelkezik. A G 1½ szivattyúcsatlakozóval rendelkező csatlakozó- csonkok és a G1 menetcsatlakozó nincsenek a készü- lékre telepítve. Megjegyzés Az 1″, 1¼″ és 1½″ átmérőjű tömlők csatlakoztathatók a G 1½ szivattyúcsatlakozóhoz. Az óhajtott szemcseméretek szivattyúzásához használ- jon megfelelő átmérőjű tömlőt és a G 1½ szivattyúcsat- lakozót a hornyoknál rövidítse megfelelően. A nagyobb átfolyó mennyiség lehetővé tétele érdekében kisebb szemcsenagyság esetén is javasolt nagyobb tömlőát- mérőt választani. A tömlő csatlakoztatása a szivattyúhoz 1″, 1¼″ vagy 1½″ méretű tömlő használata esetén: 1 Csavarja a G 1½ szivattyúcsatlakozót a csatlakozó- csonkra. Ábra B 2Tolja a tömlőszorítót a tömlőre. 3Tolja a tömlőt a G 1½ szivattyúcsatlakozóra és rög- zítse a tömlőszorítóval. 4 A csatlakozócsonkokat tolja a gyorscsatlakozóba. Ábra C A tömlő csatlakoztatása a szivattyúhoz, ¾″ vagy 1″ méretű tömlőt használata esetén: 1 G1 - Csavarja a menetcsatlakozót a csatlakozó- csonkra. Ábra B 2 A G 1 szivattyúcsatlakozó (6.997-359.0 G 1 szivat- tyúcsatlakozó (33,3 mm) speciális tartozék és a vis- szacsapó szelep - a csomagolás nem tartalmazza) telepítése a G 1 menetcsatlakozóra: a A visszacsapó szelepet helyezze a G 1 - menet- csatlakozóra úgy, hogy az „UP” (Fel) írás olvas- ható. b A G 1 szivattyúcsatlakozót rögzítse csavarral a G 1 menetcsatlakozóra. 3Tolja a tömlőszorítót a tömlőre. 4 Tolja a tömlőt a G 1 szivattyúcsatlakozóra és rögzít- se a tömlőszorítóval. 5 A csatlakozócsonkokat tolja a gyorscsatlakozóba. Ábra C A szivattyú beállítása/merítése: 1 Nyissa ki vagy húzza vissza a tartólábakat (SP 9.000 Flat). Ábra D 2 Helyezze a szivattyút biztonságosan szilárd felület- re a szállító folyadékba, vagy merítse a hordozófo- gantyúhoz rögzített kötél segítségével. Megjegyzés Bizonyosodjon meg arról, hogy a szívóterületen nincse- nek szennyeződések. Ha a felület sáros, helyezze a szi- vattyút téglára vagy hasonló elemre. Bizonyosodjon meg a szivattyú vízszintes állapotáról. A szivattyút ne fogja meg a kábelnél vagy a tömlőnél. Üzemeltetés VESZÉLY Áramütésveszély! A feszültség alatt lévő alkatrészek esetén áramütés mi- atti életveszély áll fenn. A készülék üzemelésekor a hordozófogantyúhoz rögzí- tett kötél vagy a szállítófolyadékkal érintkező tárgyak (pl. a szállítófolyadékba benyúló csővezetékek, korlá- tok) és az érintkezés a szállított folyadékkal tilos. automatikus légtelenítőberendezés

1. Alacsony folyadékszintnél az esetlegesen beszívott

vagy a szivattyúban található levegő az automatikus légtelenítőberendezésen keresztül távozik. A le- vegőn kívül folyadék is távozhat. Ha alacsony folyadékszint miatt a szivattyú nehezen üzemel, húzza ki és csatlakoztassa vissza ismétel- ten a hálózati csatlakozódugót, a szívás támogatá- sának céljából. Ábra E74 Magyar Automata üzemmód

1. Szükség esetén nyissa ki a tartólábakat, lásd a(z)

Üzembe helyezés fejezetet (SP 9.000 Flat). Megjegyzés A tartólábak kinyitása nem szükséges, de növeli a szál- lítási sebességet.

2. Csatlakoztassa a hálózati dugaszt az aljzathoz.

Megjegyzés Automata üzemmódban az úszókapcsoló automatiku- san vezérli a szivattyúzási folyamatot. A szivattyú azonnal bekapcsol, ha az úszókapcsoló a növekvő folyadékszint miatt eléri a bekapcsolási szintet. A szivattyú azonnal kikapcsol, ha az úszókapcsoló a csökkenő folyadékszint miatt eléri a kikapcsolási szin- tet. Biztosítsa az úszókapcsoló mozgásszabadságát. Ábra F

• A kapcsolási magasságok függenek az úszókap- csoló helyzetétől. Kézi üzemmód Megjegyzés Kézi üzemmódban a szivattyú állandó aktív állapotban marad. Ahhoz, hogy a szivattyú kézi üzemmódban ma- gától biztosítsa a szívási funkciót, bizonyosodjon meg arról, hogy a folyadékszint legalább 60 mm (SP 9.500 Dirt és SP 11.000 Dirt) vagy 7 (SP 9.000 Flat). Megjegyzés A szivattyú 25 mm (SP 9.500 Dirt és SP 11.000 Dirt) vagy 1 mm (SP 9.000 Flat) magasságig szivattyúzza a maradékfolyadékot. Az előírt maradékfolyadék magasságértékek elérése ki- zárólag a Kézi üzemmódban lehetséges. Biztosítsa az úszókapcsoló mozgásszabadságát.

1. Csukja vissza a tartólábakat, lásd a(z) Üzembe he-

lyezés fejezetet (SP 9.000 Flat). Megjegyzés Ha a készülék Kézi üzemmódban üzemel, a lábak be- hajtását követően a maradékfolyadék 1 mm magassá- gig szivattyúzható lapos bemenettel.

2. Az úszókapcsolót rögzítse felfelé mutatóan a re-

teszbe. Ábra G FIGYELEM Szárazfutás esetén rongálódásveszély áll fenn! A szárazfutás a szivattyú fokozott kopását okozhatja. Kézi üzemmódban ne hagyja a szivattyút felügyelet nél- kül üzemelni. Szárazfutás esetén azonnal húzza ki a hálózati csatla- kozódugót a csatlakozóból.

3. Csatlakoztassa a hálózati dugaszt az aljzathoz.

Az üzemeltetés befejezése

1. Húzza ki a hálózati dugaszcsatlakozót az aljzatból.

A készülék leáll. FIGYELEM Rongálódásveszély! Az odaszáradt szennyeződések vagy adalékok a ké- szülék rongálódását okozhatják. Minden használat után azonnal öblítse és tisztítsa a ké- szüléket.

2. Ha szennyezett vagy adalékokat tartalmazó folya-

dék került szállításra, öblítse ki és tisztítsa meg a ké- szüléket közvetlenül használat után, lásd a(z) Öblítés és tisztítás fejezetet.

3. Ürítse ki és hagyja megszáradni a készüléket és a

tartozékokat. Ápolás és karbantartás VESZÉLY Áramütés- és sérülésveszély! A készülék elektromos és mechanikus alkatrészeket tartalmaz. Felügyelet hiányában a gyermekek a tisztítási és kar- bantartási munkálatokat nem biztosíthatják. Öblítés és tisztítás FIGYELEM Rongálódásveszély! Az odaszáradt szennyeződések vagy adalékok a ké- szülék rongálódását okozhatják. Minden használat után azonnal öblítse és tisztítsa a ké- szüléket. 1 Szennyezett vagy adalékokat tartalmazó folyadékok szállítása után azonnal öblítse a készüléket: A ké- szülékkel szivattyúzzon és szállítson tiszta és ada- lékmentes frissvizet, míg kiöblített a készülékből az összes szennyeződést és adalékot. VESZÉLY Áramütés- és sérülésveszély! A készülék elektromos és mechanikus alkatrészeket tartalmaz. Összeszerelés, szétszerelés vagy tisztítás előtt mindig kapcsolja le a készüléket az elektromos hálózatról. 2 Húzza ki a hálózati dugaszcsatlakozót az aljzatból. 3 Nyomja meg a gyorscsatlakozás gombot és távolít- sa e la csatlakozócsonkokat. Ábra C 4 Szükség esetén távolítsa el a maradékokat a tömlő- ből és a Quick-Connect csatlakozóról. 5 A készülék külsejét tisztítsa puha és tiszta ruhada- rabbal és frissvízzel. 6 Ürítse ki és hagyja megszáradni a készüléket és a tartozékokat. Karbantartás A készülék nem igényel karbantartást. Szállítás Kézi szállítás 몇 VIGYÁZAT Botlás miatti sérülésveszély! A meglazult kábelek és tömlők esetén botlás miatti sé- rülésveszély áll fenn. A készülék elmozdításakor figyeljen a kábelekre és a tömlőkre.

1. A készülék emeléséhez és szállításához használja

a hordozófogantyút. Szállítás gépkocsiban Min/Max SP 9.000 Flat SP 9.500 Dirt SP 11.000 Dirt Bekapcsolá- si magasság cm-ben* 36 / 44 43 / 50 43 / 50 Kikapcsolási magasság cm-ben* 15 / 24 18 / 30 18 / 30Magyar 75 몇 FIGYELMEZTETÉS Sérülésveszély, károsodás veszélye! Szállítás során ügyeljen a készülék súlyára. A vonatkozó irányelveknek megfelelően pakolja be vagy rögzítse a készüléket, hogy szállítás közben ne csússzon meg vagy ne sodródjon el.

2. Járműben történő szállítás esetén a készüléket a

mindenkori érvényes irányelvek szerint biztosítsa csúszás és felborulás ellen. Tárolás FIGYELEM Rongálódásveszély fagy miatt! A részben ürített készülékek esetében a fagy az adott készülékek rongálódását okozhatják. Tárolás előtt ürítse ki teljesen a készüléket és a tartozé- kokat. Óvja a készüléket a fagytól. Tárolja a készüléket fagyvédett zárt környezetben. 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Raktározás során ügyeljen a készülék súlyára.

1. Ürítse ki teljesen a szivattyút és a tartozékokat.

2. A szivattyút és a tartozékokat hagyja megszáradni.

3. A szivattyút fagymentes helyen tárolja.

Üzemzavarok elhárítása Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a felhatalmazott ügyfélszolgálathoz. Hiba Ok Elhárítás A szivattyú működik, de nem szállít A szivattyú belsejében levegő van. 1. Bizonyosodjon meg a megfelelő üzembe helyezésről (lásd a(z) Üzembe helyezés és a(z) Üzemeltetés fejezetet). A szennyrészecskék akadályt képeznek a szívóterületen.

1. Húzza ki a hálózati dugaszcsatlakozót az

2. Tisztítsa meg a szívóterületet.

A folyadékszint túl alacsony (Kézi üzem- mód), lásd a(z) Műszaki adatok fejeze- tet.

1. A szivattyút süllyessze mélyebbre a szállí-

tó folyadékban, lásd a(z) Kézi üzemmód fejezetet. A szivattyú nem kapcsol vagy üzemeléskor hirte- len megáll Az áramellátás megszakadt. 1. Ellenőrizze a biztosítékokat és az elektro- mos összekötéseket. A hővédő kapcsoló túlmelegedés miatt kikapcsolta a szivattyút.

1. Húzza ki a hálózati dugaszcsatlakozót az

2. Hagyja lehűlni a szivattyút.

3. Tisztítsa meg a szívóterületet.

4. Akadályozza meg a szivattyú szárazfutá-

sát. A szennyeződés részecskék megreked- nek a szívótérben.

1. Húzza ki a hálózati dugaszcsatlakozót az

2. Tisztítsa meg a szívóterületet.

Az úszókapcsoló kikapcsolja a szivattyút. 1. Automata üzemmód: Ellenőrizze, és szük- ség esetén korrigálja, az úszókapcsoló helyzetét és működőképességét, lásd a(z) Automata üzemmód fejezetet.

2. Kézi üzemmód: Telepítse megfelelően az

úszókapcsolót, lásd a(z) Kézi üzemmód fejezetet. A szállítási teljesítmény csökken, vagy túl ala- csony A szívóterület eltömődött. 1. Húzza ki a hálózati csatlakozót a csatlako- zóból és tisztítsa meg a szívófelületet. A szivattyú szállítási teljesítménye függ a szállítási magasságtól és a csatlakozta- tott perifériától.

1. Kérjük, figyeljen a maximális szállítási ma-

gasságra, lásd a(z) Műszaki adatok feje- zetet. Szükség esetén válasszon nagyobb átmérőj ű vagy egy rövidebb tömlőt. A nyomásoldal keresztmetszete szű- kebb, pl. egy nem teljesen nyitott szelep/ gömbszelep miatt.

1. Nyissa ki teljesen a szelepet/gömbszele-

pet. A tömlő nyomásoldalon meg van törve. 1. Hárítsa el a töréshelyeket a tömlőben. A gyorscsatlakozó nem nyitható A gyorscsatlakozó csatlakozórendszerét szennyeződés blokkolta.

1. Távolítsa el és tisztítsa meg a kapcsot.76 Magyar

Műszaki adatok A műszaki változtatások jogát fenntartjuk. A szállítási mennyiség optimalizálása A szállítási mennyiség annál nagyobb: ● minél kisebb a szállítási magasság. ● minél nagyobb a használt tömlő átmérője. ● minél rövidebb a használt tömlő. ● minél kisebb nyomásveszteséget okoznak a csatla- koztatott tartozékok. EU-megfelelőségi nyilatkozat Ezúton kijelentjük, hogy az alább megjelölt gép tervezé- se és felépítése alapján, valamint az általunk forgalom- ba hozott kivitelben megfelel a vonatkozó EU- irányelvek alapvető biztonsági és egészségügyi köve- telményeinek. A gépen végzett, de velünk nem egyez- tetett módosítás esetén jelen nyilatkozat érvényét veszti. Termék: Szivattyú Típus: 1.645-xxx Vonatkozó EU-irányelvek 2014/35/EU 2014/30/EU 2011/65/EU 2009/125/EK Alkalmazott rendelet(ek) (EU) 2019/1781 Alkalmazott harmonizált szabványok EN 60335-1 EN 60335-2-41 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el. Dokumentációs meghatalmazott: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Németország) Tel.: [phone] Fax: [phone] Winnenden, 2021/06/01

Dirt A készülék teljesítményre vonatkozó adatai Hálózati feszült- ség V 230-240 230-240 230-240 Hálózati frek- vencia Hz 50 50 50 Névleges telje- sítmény W 280 280 400 Max. szállítási mennyiség l/h 9.000 9.500 11.000 A víz szilár- danyag tartalma kg/m
