デバイスを初めて使用する前に、このオリジナル取扱説明書および付属すいる安全に関する注意事項を読んでください。記載事項に従ってください。両文書を、後の使用あるいは次の所有者のために保存してください。 機器はご家庭でのみ使用してください。規定に沿った使用:● 浸水時の建物部分の排水● ポンプによる容器からの移し替えおよび汲み出し● 井戸やシャフトからの取水● ボートやヨットからの淡水の汲み上げ機能方法についての説明は、

爆発性または可燃性の物質、あるいは不適当な物質を 汲み上げると、生命の危険および損傷するリスクがあ

可燃性または爆発性の物質が発火または爆発する可能

不適切な物質は、ポンプを損傷する可能性がありま

爆発性、引火性、または腐食性のある液体やガス（燃 料、石油、ニトロシンナーなど）、およびグリース、 油、塩水、トイレの汚水、清水より流動性の悪い水は 汲み上げないでください。 Рівень залишку рідиниmm 1 25 25Вага (без приладдя)kg 3,7 3,8 4,4

• Dirt 一般的な注意事項 p. 134
• 規定に沿った使用 p. 134
• セキュリティレベル p. 135
• 環境保護 p. 135
• アクセサリーとスペアパーツ p. 135
• 同梱品 p. 135
• 保証 p. 135
• 機器に関する説明 p. 135
• セットアップ p. 135
• 運転 p. 136
• 手入れとメンテナンス p. 137
• 搬送 p. 137
• 保管 p. 137
• 障害発生時のサポート p. 137
• 技術データ p. 138
• 流量の最適化 p. 138
• EU準拠宣言 日本語 135 汲み上げが許可されている液体：● 指定された汚染度までの淡水SP 9.500 ダート および SP 11.000 ダート（汚水ポンプ）：粒径20 mmまでの汚染度の水SP 9.000 フラット（清水ポンプ）：粒径5 mmまでの汚染度の水● 添加剤が規定通りに投与されているプール水● 洗濯機などから漏れ出たせっけん水。その後、透明な真水でポンプをすすぎ、洗浄します。章 p. 138

を参照してください。● 汲み上げる液体の温度は5 ℃～35 ℃の間であるこ

凍結時に操作すると、機器が損傷することがありま

完全に水抜きされていない機器は、凍結で損傷するこ

機器は、凍結時には操作しないでください。 機器を凍結から保護してください。

連続運転時の損傷の危険！ 機器は中断なしの連続運転には適していません。 機器を長時間連続して運転（池での連続循環運転な ど）しないでください。または固定設備（昇降装置、 噴水ポンプなど）として使用しないでください。

メーカーは、不適切な使用または誤った操作によって 生じたいかなる損害についても責任を負いません。

この注記は死亡に至る直近の危険を指します。

この注記は身体の重傷または死亡に至る可能性が考 えうる危険な状況を指します。

この注記は軽度から中程度の怪我を招く恐れのある 危険状態を示唆します。

この注記は器物破損を招く恐れのある危険状態を示

梱包材はリサイクル可能です。梱包材は環境に適した方法で廃棄してください。電気および電子機器には、誤って取り扱ったり廃棄したりすると人間と環境に危険を及ぼす可能性があるバッテリーや充電式バッテリーあるいはオイルなどの構成要素が含まれています。しかしながら、これらは機器が適切に機能するために必要な構成要素です。このシンボルが表記されている機器は、家庭ゴミと一緒に廃棄してはいけません。物質についての注意事項 (REACH)内容物に関する最新情報は、 www.kaercher.de/REACH

アクセサリーとスペアパーツ 純正のアクセサリーおよび純正のスペアパーツのみ使用してください。これにより装置の安全で、トラブルの無い動作の保証が約束されます。アクセサリーやスペアパーツに関する詳細について

本装置の同梱品は包装材の上に表示されています。開梱の際に内容物が揃っているか確認してください。付属品が欠けている場合や輸送による損傷があった場合は販売業者にご連絡ください。 国ごとに弊社の販売会社が発行する保証条件が有効です。保証期間中は、資材または製造上の欠陥が原因とみられる装置の故障に関しては無料で修理いたします。保証請求の際はレシートを販売店またはお近くの認可カスタマーサービスを提示してください。（住所は裏面をご覧ください） 図は図表ページを参照イラスト A1 キャリングハンドル2 プラグ付き電源ケーブル3 ロック（フロートスイッチ）4 *ポンプコネクタ G 1 ( ¾インチおよび1インチのホース接続とG 1 - ネジ)5 *逆止弁6 G 1 - ネジ接続7 ポンプコネクタ G 1 ½ (1インチ、1 ¼インチ、1 ½インチのホース接続とG 1 ½ - ネジ)8 接続継手 (G 1 ½ - ネジ)9 フロートスイッチ10 クイックコネクト11 自動排気装置12 支持脚 (SP 9.000 フラット)* 納品範囲外。

感電やけがの危険があります！ 機器には、電気部品と機械部品が含まれます。 組み立て、分解、清掃の前には、機器を必ず電源から

ホースの長さが短く、ホースの直径が大きいほど、汲 み上げ能力は高くなります。 ポンプの詰まりを避けるため、ホースの直径が1 ¼ イ ンチ未満の場合にはプレフィルターを使用します。 ポンプ接続部にはプラグインシステム（クイックコネ クト）が装備されています。 ポンプコネクタ G 1 ½とG 1 ネジ接続付きの接続継手 は、未組立の状態で機器に同封されています。

ポンプコネクタ G 1 ½には、直径1インチ、1 ¼イン チ、1 ½インチのホースを接続することができます。 ご希望の大きさの粒子を確実に汲み上げるためには、 ホース径を十分に大きくし、ポンプコネクタ G 1 ½の 溝部分を適宜短くする必要があります。粒径がより小 さい場合でも、高い流量を可能にするために、ホース 径を大きくすることをお勧めします。136 日本語 1インチ、1 ¼インチ、1 ½インチのホースを使用する場合は、ポンプにホースを次のように接続します：1 ポンプコネクタ G 1 ½を接続継手にねじ込みます。イラスト B2 ホースクランプをホースに差し込みます。3 ホースをポンプコネクタ G 1 ½に差し込んで、ホースクランプで固定します。4 接続継手をクイックコネクトに差し込みます。イラスト C¾インチまたは1インチのホースを使用する場合は、ポンプにホースを次のように接続します：1 G1 - ネジ接続を接続継手にねじ込みます。イラスト B2 オプション付属品のポンプコネクタ G 1 (6.997-359.0 ポンプコネクタ G 1 (33.3 mm) 逆止弁付き - 納品範囲外) をG 1 - ネジ接続に取り付けます：a 「UP」の文字が読めるように、逆止弁をG 1 - ネジ接続上に置きます。b ポンプコネクタ G 1をG 1 - ネジ接続にねじ込 3 ホースクランプをホースに差し込みます。4 ホースをポンプコネクタ G 1に差し込んで、ホースクランプで固定します。5 接続継手をクイックコネクトに差し込みます。イラスト Cポンプを設置する / 浸漬する：1 支持脚を引き出すか、折り畳みます (SP 9.000 フラット)。イラスト D2 ポンプを、汲み上げる液体下の堅固な底面上に安定するように設置するか、キャリングハンドルに取り付けたロープを使用してポンプを浸します。

吸引部は不純物によって塞がれていないようにしてく ださい。底面が泥土の場合は、ポンプをレンガなどの 上に置いてください。ポンプが水平に立つように気を つけてください。ケーブルやホースを持ってポンプを

感電による生命の危険! 通電部分に触れると、感電による生命の危険がありま

運転中は、キャリングハンドルに取り付けたロープ や、汲み上げる液体に接している対象物（汲み上げる 液体中に突き出たパイプライン、手すりなど）に触れ たり、汲み上げる液体に手を入れないでください。

1. 液面レベルが低い場合、吸い込まれた空気やポンプ内に存在する空気は、自動排気装置を介して外に排出されます。空気だけでなく、液体も出てくることがあります。液面レベルが低い際にポンプの吸引に問題がある場合は、電源プラグの抜き取りと差し込みを繰り返し、吸引プロセスを補助します。イラスト E

1. 必要に応じて、支持脚を引き出します。

(SP 9.000 フラット) の章を参照してくだ

支持脚を引き出すことは必ずしも必要ではありません が、これによりより高い汲み上げ率が達成されます。

2. 電源プラグをソケットに差し込みます。

自動運転では、フロートスイッチが汲み上げプロセス を自動的に制御します。 液面レベルの上昇によりフロートスイッチがスイッチ オンの高さに達するとすぐに、ポンプがオンになりま

液面レベルの低下によりフロートスイッチがスイッチ オフの高さに達するとすぐに、ポンプはオフになりま

フロートスイッチが自由に動けるように確保する必要

イラスト F* フロートスイッチの位置により、スイッチオン・オフの高さが異なります。

手動運転では、ポンプのスイッチは常にオンのままで す。手動運転でポンプが自ら吸引するためには、液面 レベルが60 mm以上（SP 9.500 ダートおよびSP

11.000 ダート）または7 mm以上（SP 9.000 フラッ

ポンプは、残液面の高さが25 mm（SP 9.500 ダート、 SP 11.000 ダート）または1 mm（SP 9.000 フラット） まで汲み上げ可能です。 ここに示された残液面の高さは、手動運転でのみ達成

フロートスイッチが自由に動けるように確保する必要

(SP 9.000 フラット) の章を参照してください。

支持脚を折り畳むことで、手動運転では残液面の高さ 1 mmまで平らに吸引することが可能になります。

2. フロートスイッチを上向きにしてロックに固定し

空運転による損傷の危険！ 空運転は、ポンプの摩耗を進行させます。 手動操運転中は、ポンプを放置しないでください。 空運転の場合は、すぐに電源プラグをソケットから抜

3. 電源プラグをソケットに差し込みます。

1. 電源プラグをコンセントから抜き取ります。装置が停止します。

乾燥した汚れや添加物による損傷の危険。 使用後は毎回すぐに、機器をすすぎ、洗浄してくださ

最小／最大 SP 9.000 フ SP 9.500 SP 11.000

cm* 36 / 44 43 / 50 43 / 50スイッチオフの高さ cm* 15 / 24 18 / 30 18 / 30日本語 137

2. 汚れた液体や添加物を含む液体を汲み上げた場合は、運転終了後すぐに機器をすすぎ、洗浄してく

3. 機器と付属品を空にして乾燥させます。

感電やけがの危険があります！ 機器には、電気部品と機械部品が含まれます。 洗浄およびユーザーによる手入れは、お子様が行わな

乾燥した汚れや添加物による損傷の危険。 使用後は毎回すぐに、機器をすすぎ、洗浄してくださ

1 汚れた液体や添加物を含む液体を汲み上げた場合は、引き続き機器を洗浄する必要があります：機器で汚れや添加物がすべて洗い流されるまでは、添加物のない透明な淡水を汲み上げてください。

感電やけがの危険があります！ 機器には、電気部品と機械部品が含まれます。 組み立て、分解、清掃の前には、機器を必ず電源から

2 電源プラグをコンセントから抜き取ります。3 クイックコネクトボタンを押し、接続継手を抜き取ります。イラスト C4 必要に応じて、ホースとクイックコネクタから残留物を除去します。5 機器の外側は、清潔な柔らかい布と透明な真水で清掃します。6 機器と付属品を空にして乾燥させます。 機器はメンテナンスの必要はありません。

つまずいてけがをする危険があります！ たるんだケーブルやホースにつまずき、けがをする危

機器を移動するときは、ケーブルとホースに注意して

1. キャリングハンドルを握って機器を持ち上げて運

怪我の危険、損傷のリスク！ 輸送の際には装置の重量に注意してください。 輸送中に機器が滑ってずれたり投げ出されたりしない ように、適用されるガイドラインに従って積み込み、 または固定してください。

2. 機器を車両で輸送する際には、適用されるガイドラインに従って、滑り止めや転倒防止のための固定を行ってください。

霜による故障を防止する 機器から洗浄液を完全に排出していない場合、霜に よって故障する可能性があります。 機器の保管前に、機器やタンクから洗浄液を排出して 完全に空にしてください。 機器を霜から保護してください。 機器は霜が発生することのない屋内で保管してくださ

怪我ならびに損傷の危険 保管の際には装置の重量に注意してください。

1. ポンプと付属品を完全に空にします。2. ポンプと付属品を乾燥させます。3. ポンプは凍らない場所に保管してください。

障害発生の原因は簡単なものであることがよくあり、以下の一覧表を参考にすればご自分で対処することができます。確信が持てない時や、該当する障害が記載されてない場合は認可カスタマーサービスまでご連絡ください。エラー 原因 解決策ポンプは作動しますが、汲み上げませんポンプ内に空気が入っています。 1. 初期セットアップを正しく行われているか確認します（　

の章を参照してください）。汚れた粒子が吸引部をブロックします。 1. 電源プラグをコンセントから抜き取りま

2. 吸引部を清掃します。液面レベルが低すぎます（手動運転）。

の章を参照してください。1. ポンプをより深く汲み上げる液体に浸してください。

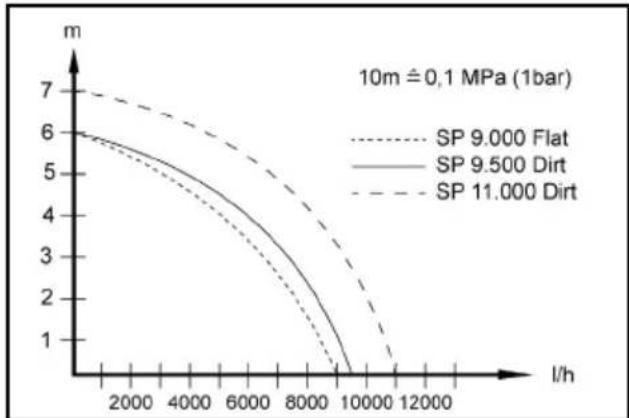

次の場合、流量はさらに大きくなります： ● 汲み上げ高さがより低い場合。 ● 使用するホースの直径がより大きい場合。 ● 使用するホースがより短い場合。 ● 接続された付属品が引き起こす圧力損失が少ない

EU準拠宣言 弊社はここに以下に記載する機械がその設計と製造型 式および弊社によって市場に出された仕様において、 関連するEU指令の安全要件および健康要件を満たし ていることを宣言します。弊社との相談なしに機械に 改造を食うわえた場合は、この宣言の有効性が失われ

型式： 1.645-xxx ポンプが始動しません、 または運転中に停止しま

電源が遮断されています。 1. ヒューズと電気接続を確認します。 熱保護スイッチが、過熱によりポンプ

1. 電源プラグをコンセントから抜き取りま

1. 電源プラグをコンセントから抜き取りま

1. 自動運転：フロートスイッチの位置およ

2. 手動運転：フロートスイッチを正しく取

汲み上げ能力が低下して いるか、または低すぎま

吸引部が詰まっています。 1. 電源プラグをソケットから抜き取り、吸

ポンプの汲み上げ能力は、汲み上げ高 さと接続されている周辺器具によって

1. 最大汲み上げ高さに注意してください。

の章を参照してください。必 要に応じて、ホースの直径を大きくする か、ホースの長さを短くします。 バルブ / ボールバルブが全開になって いないなどの理由で、圧力側の断面が

1. バルブ／ボールバルブを全開にします。

圧力側のホースが折れ曲がっています。 1. ホースの折れをなくします。 クイックコネクトを開く

クイックコネクト プラグインシステム が汚れでブロックされています。

電源電圧 V 230-240 230-240 230-240 電源周波数 Hz 50 50 50 定格出力 W 280 280 400 流量 最大 l/h 9.000 9.500 11.000

m6 6 7 浸漬深さ（最大） m 7 7 7
