SP 9.500 Dirt - Сорғылар Kärcher - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Лас су сорғысы
Бренд	Kärcher
Модель	SP 9.500 Dirt
Желі кернеуі	230-240 В
Желі жиілігі	50 Гц
Номиналды қуат	280 Вт
Максималды өнімділік	9 500 л/сағ
Қысым (макс.)	0,06 МПа (0,6 бар)
Сорғы биіктігі (макс.)	6 м
Суға батыру тереңдігі (макс.)	7 м
Сұйықтықтың рұқсат етілген температурасы	5 °C - 35 °C
Бөлшектердің max өлшемі	20 мм
Сұйықтықтың минималды биіктігі (қол режимі)	60 мм
Қалдық сұйықтық биіктігі	25 мм
Салмақ (керек-жарақсыз)	3,8 кг
Рұқсат етілген сұйықтықтар	Бөлшектері 20 мм-ге дейін таза су, өңделген бассейн суы, кір жуу ерітіндісі
Негізгі қолданыстар	Дренаж, резервуарларды ағызу, бұлақ немесе құдық суын жинау
Жұмыс режимі	Автоматты (қалтқы ажыратқышы) немесе қолмен
Күтім	Пайдаланғаннан кейін таза сумен шаю, сыртын жұмсақ шүберекпен тазалау
Сақтау	Босатып, кептіріңіз, аяздан қорғаңыз, үй ішінде сақтаңыз
Кепілдік	Елдің коммерциялық шарттарына сәйкес, уәкілетті қызмет көрсету орталығына хабарласыңыз

Жиі қойылатын сұрақтар - SP 9.500 Dirt Kärcher

Kärcher SP 9.500 Dirt сорғысымен қандай сұйықтықтарды соруға болады?

Сіз бөлшектері 20 мм-ге дейін таза суды, дозаланған қоспалары бар бассейн суын және кір жуу ерітінділерін (мысалы, кір жуу машинасының ағып кетуін) соруға болады. Соруды болдырмау жанғыш, жарылғыш, коррозиялық сұйықтықтарды, сондай-ақ тұзды суды, майларды немесе дәретхана ағынды суларын соруға болмайды.

Сорғыға түтікті қалай жалғау керек?

Quick-Connect жүйесін пайдаланыңыз. G 1 ½ сорғы фитингін жалғау гильзасына бұраңыз, түтікті (1", 1 ¼" немесе 1 ½") фитингке итеріңіз, қысқыш қапсырмамен бекітіңіз, содан кейін гильзаны Quick-Connect-ке салыңыз. 3/4" немесе 1" түтік үшін арнайы керек-жарақпен G 1 бұрандалы фитингті пайдаланыңыз.

Автоматты режим қалай жұмыс істейді?

Автоматты режимде қалтқы ажыратқышы сорғыны басқарады: су деңгейі іске қосу биіктігіне жеткенде (қалтқы орнына байланысты 43-50 см) ол іске қосылады, ал тоқтау биіктігіне түскенде (18-30 см) тоқтайды. Қалтқының еркін қозғала алатынына көз жеткізіңіз.

Сорғы неге іске қосылмайды немесе жұмыс кезінде тоқтайды?

Мүмкін себептер: электрмен жабдықтау үзілген (сақтандырғыштарды және розеткаларды тексеріңіз), жылу ажыратқышы іске қосылған (30 минут суытыңыз), сору тесігін бітеп тастаған кір (аймақты тазалаңыз) немесе қалтқы ажыратқышы дұрыс орналаспаған (оның қозғалыс еркіндігін және орнын тексеріңіз).

Сорғының өнімділігі төмендесе не істеу керек?

Сору аймағының бітелмегенін, сорғы биіктігінің 6 м-ден аспайтынын, түтіктің бүгілмегенін және жеткілікті диаметрі бар екенін, сонымен қатар клапандардың толық ашық екенін тексеріңіз. Өнімділікті жақсарту үшін қысқарақ немесе үлкенірек диаметрлі түтікті пайдаланыңыз.

Пайдаланғаннан кейін сорғыға қалай күтім жасау керек?

Әрбір пайдаланғаннан кейін, әсіресе лас немесе қоспалармен суды сорған болсаңыз, сорғыны таза сумен айналдырып шайыңыз. Құрылғыны ажыратыңыз, Quick-Connect гильзасын алыңыз, қалдықтарды тазалаңыз, сыртын дымқыл шүберекпен сүртіңіз. Сақтау алдында босатып, толық кептіріңіз.

Сорғыны аязды ауа-райында қолдануға бола ма?

Жоқ. Аяз сорғыны зақымдауы мүмкін. Құрылғыны аяз кезінде жұмыс істетпеңіз және сақтау кезінде аяздан қорғаңыз. Қысқа дейін сорғыны және керек-жарақтарды толық босатып, аяздан қорғалған жерде сақтаңыз.

Сорғы үздіксіз жұмыс істей ала ма?

Жоқ, құрылғы үздіксіз жұмыс істеуге арналмаған (мысалы, тоғандағы айналым немесе стационарлық қондырғы ретінде). Оны үзіліспен пайдаланыңыз және қол режимінде қараусыз қалдырмаңыз.

Quick-Connect жүйесі ашылмаса не істеу керек?

Quick-Connect кірмен бітеліп қалуы мүмкін. Қысқышты (бекіту сақинасын) алып, тазалаңыз. Қалдықтардың жиналуын болдырмау үшін сорғыны пайдаланғаннан кейін жақсылап шайыңыз.

Сорғыны қалай тасымалдау және сақтау керек?

Оны тасымалдау тұтқасынан көтеріңіз. Көлікте тасымалдау кезінде оны сырғанаудан немесе құлаудан сақтау үшін бекітіңіз. Сақтау алдында оны толық босатыңыз, кептіріңіз және аяздан қорғалған жерде (температура >0 °C) сақтаңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ SP 9.500 Dirt Kärcher

Қауіп деңгейлері.... 139

Қоршаған ортаны қорғау 140

Керек-жарақ және қосалқы бөлшектер ...... 140

Жеткізілім жинағы 140

Кепілдік 140

Құрылғының сипаттамасы.... 140

Пайдалануға енгізу 140

Пайдалану 141

Күтім және техникалық қызмет көрсету ..... 141

Тасымалдау.... 142

Сактау 142

Кедергілер болғанда көмек алу 142

Техникалық мағлұматтар 143

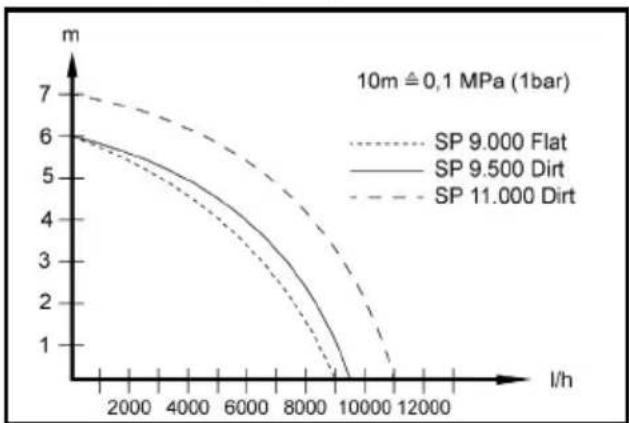

Ағын жылдамдығын оңтайландыру.... 144

ЕО стандарттарына сәйкестігі туралы декларация.... 144

Жалпы нұсқаулар

Құрылғыны алғаш рет қолданбас бұрын, осы пайдалану жөніндегі түпнұсқа нұсқаулық пен берілген

қауіпсіздік жөніндегі нұсқауларды оқып шығыңыз.

Оларға сай әрекет етіңіз.

Екі кітапшаны да әрі қарай пайдалану немесе келесі иесі үшін сақтап қойыңыз.

Мақсатына сәйкес қолдану

Құрал жеке үй шаруашылығында пайдалануға ғана арналған.

Мақсатына сәйкес қолдану:

• Су басу кезінде ғимараттардың бөліктерін дренаждау
• Контейнерлерді тасымалдау және айдау
• Ұңғымалар мен шахталардан су алу
• Қайықтар мен яхталардан тұщы суды сорыңыз. Қалай жұмыс істейтіні туралы ескертулерді келесі тараудан қараңыз: Пайдалану.

Қайта айдауға рұқсат берілген сұйықтықтар

⚠️ҚАУІП

Жарылғыш, тез тұтанатын немесе қолайсыз заттарды тасымалдау кезінде өмірге қауіп және зақымдану қаупі төнеді!

Тез тұтанатын немесе жарылғыш заттар жануы немесе жарылуы мүмкін.

Қолайсыз заттар сорғыны зақымдауы мүмкін. Жарылғыш, тез тұтанатын немесе коррозияға ұшырайтын сұйықтықтарды немесе газдарды (мысалы, отын, керосин, нитро сұйылтқыш), майды, тұзды суды, дәретханадағы ағынды суларды немесе таза суға қарағанда аз ағатын суды сорып алмаңыз.

Қайта айдауға рұқсат берілген сұйықтықтар:

- Ластанудың белгіленген деңгейіне дейін тұщы су SP 9.500 Dirt және SP 11.000 Dirt (ағынды су сорғысы):

Ластану дәрежесі 20 мм бөлік көлеміне дейін болатын су.

SP 9.000 Flat (Таза су сорғысы):

Ластану дәрежесі 5 мм бөлік көлеміне дейін болатын су.

- Қоспалар тиісті түрде мөлшерленген жүзу бассейндерінің суы.

- Кір жуу машиналарының ағып кетуінен болатын кір. Содан кейін сорғыны мөлдір тұщы сумен шайып, тазалаңыз.

- Сорылатын сұйықтықтардың температурасы 5 °C және 35 °C аралығында болуы керек.

Тиісті түрде пайдаланбау

НАЗАР АУДАРЫҢЫЗ

Аязға байланысты зақымдану қаупі бар!

Аязда жұмыс істеу құрылғыны зақымдауы мүмкін.

Толығымен төгілмеген құрылғы аяздан зақымдалуы мүмкін.

Құрылғыны аязда пайдаланбаңыз.

Құрылғыны аяздан қорғаңыз.

НАЗАР АУДАРЫҢЫЗ

Үздіксіз жұмыс кезінде зақымдану қаупі бар!

Құрылғы үздіксіз жұмыс істеуге жарамайды.

Құрылғыны ұзақ уақыт бойы үздіксіз (мысалы, тоғандардағы үздіксіз айналым) немесе тұрақты қондырғы ретінде (мысалы, сорғы станциясы, субұрқақ сорғысы) пайдаланбаңыз.

Нұсқау

Өндіруші мақсатына сай пайдаланбау және дұрыс іске қоспау нәтижесінде туындаған ықтимал зақымдар үшін жауапты болмайды.

Қауіп деңгейлері

⚠️ҚАУІП

- Ауыр жарақаттануға немесе өлімге апарып соғатын тікелей қауіп бойынша нұсқау.

⚠️ЕСКЕРТУ

- Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау.

⚠АБАЙЛАҢЫЗ

- Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

НАЗАР АУДАРЫНЫҢ

- Материалдық зиянға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау.

Қоршаған ортаны қорғау

Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нәтижесінде адам денсаулығына және қоршаған ортаға қауіп

төндіруі ықтимал, құнды қайта өңделмелі материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген құрылғыларды үй қоқыстарымен бірге тастауға болмайды.

Құрамдағы заттар бойынша нұсқаулар (REACH)

Бұйымның құрамындағы заттар туралы соңғы мәліметтерді мына мекенжай бойынша табуға болады: www.kaercher.de/REACH

Керек-жарақ және қосалқы бөлшектер

Тек түпнұсқалы керек-жарақ немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік болады.

Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Бұйымның жеткізілім жинағы орауыштың үстінде көрсетілген. Бұйымды орауыштан шығарғанда жинақтың толықтығын тексеріп шығыңыз. Керек-жарақтар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Кепілдік

Әр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз. (Мекенжайымыз артқы бетте)

Құрылғының сипаттамасы

Суреттерді суреттері бар беттерден қараңыз: Сурет А

① Жылжытуға арналған сап ② Ашасы бар қуат сымы ③ Ұстағыш (қалқымалы қосқыш)

④ * Сорғы қосылым бөлігі G 1 (¾" және 1" түтік қосылымы және G 1 жіп) ⑤ * Тексеру клапаны ⑥ G 1 – бұрандалы қосылым ⑦ Сорғы қосқышы G 1 ½ (1", 1 ¼" және 1 ½" шланг қосылымы және G 1 ½ жіп) ⑧ Жалғау бөлігі (G 1 ½ – жіп) ⑨ Қалқымалы қосқыш ⑩ Quick-Connect ⑪ Автоматты желдету құрылғысы ⑫ Тұғыр (SP 9.000 Flat)

* Жеткізу жиынтығына қосылмаған.

Пайдалануға енгізу

⚠️ҚАУІП

Электр тогының соғу және жарақат алу қаупі! Құрылғыда электрлік және механикалық компоненттер бар.

Құрастыру, бөлшектеу немесе тазалау алдында құрылғыны әрқашан қуат көзінен ажыратыңыз.

Нұсқау

Шлангтың ұзындығы неғұрлым қысқа және түтік диаметрі үлкен болса, жеткізу жылдамдығы соғұрлым жоғары болады.

Сорғыдағы бітелуді болдырмау үшін 1 ¼"-ден кіші шланг диаметрлері үшін алдын ала сүзгіні пайдаланыңыз.

Сорғы қосылымы қосылатын жүйемен (Quick-Connect) жабдықталған.

Сорғы қосылым бөлігі G 1 ½ және G 1 бұрандалы қосылымы бар қосқыш құрылғымен бірге жинақталмаған.

Нұсқау

Диаметрі 1", 1 ¼" және 1 ½" шлангтарды G 1 ½ сорғы қосқышына қосуға болады.

Қажетті өлшемдегі түйіршіктері бар заттарды қайта айдау үшін жеткілікті үлкен диаметрдегі шлангіні таңдап, сорғының келте құбырын G 1 ½ саңылаулар бойынша қысқарту керек. Сондай-ақ, түйіршіктері кішкентай заттар үшін үлкен диаметрдегі шлангі ұсынылады: бұл арқылы үлкен ағынның көлеміне қол жеткізуге болады.

1", 1 ¼" немесе 1 ½" шлангты пайдаланған кезде шлангты сорғыға қосыңыз:

1 Сорғы қосылым бөлігін G 1 ½ қосылым бөлігіне бұраңыз. Сурет В

2 Түтік қысқышын шлангқа сырғытыңыз.

3 Шлангты G 1 ½ сорғы қосылым бөлігіне сырғытып, шланг қысқышымен бекітіңіз.

4 Қосылым бөлігін Quick-Connect ішіне итеріңіз. Сурет С

³/₄ " немесе 1" шлангты пайдаланған кезде шлангты сорғыға қосыңыз:

1 G 1 – бұрандалы қосылымды қосылым бөлігіне бұраңыз. Сурет В

2 Арнайы керек-жарақтарды G 1 сорғы қосылым бөлігіне (6,997-359,0 G 1 сорғы қосылым бөлігі (33,3 мм) қоса алғанда. кері клапан – жеткізу көлеміне кірмейді) G 1 бұрандалы қосылымға орнатыңыз:

а Кері клапанды G 1 бұрандалы қосылымға «UP» сөзі оқылатындай етіп қойыңыз.

b Бұрандалы сорғы қосылым бөлігі G 1 – G 1 бұрандалы қосылым.

3 Түтік қысқышын шлангқа сырғытыңыз. 4 Шлангты G 1 сорғы қосылым бөлігіне сырғытып, шланг қысқышымен бекітіңіз. 5 Қосылым бөлігін Quick-Connect ішіне итеріңіз. Сурет С

Сорғыны орнату / батыру:

1 Бүктеп немесе аяққа салыңыз (SP 9.000 Flat). Сурет D 2 Сорғыны айдалатын сұйықтықтың қатты бетіне мықтап орнатыңыз немесе оны тасымалдау тұтқасына бекітілген арқан арқылы батырыңыз.

Нұсқау

Сорғы аймағы қоқыспен бітеліп қалмауы тиіс. Егер жер лай болса, сорғыны кірпішке немесе ұқсас жерге қойыңыз. Сорғының тегіс екеніне көз жеткізіңіз. Сорғыны сымнан немесе түтіктен ұстап алып жүрмеңіз.

Пайдалану

⚠️ҚАУІП

Ток соғудан өмірге қауіп бар!

Кернеу өткізгіш бөлшектерге тиген кезде, электр тогының соғуынан өмірге қауіп төнеді.

Жұмыс кезінде тасымалдау тұтқасына бекітілген кабельге немесе сорылатын сұйықтықпен байланыста болатын кез-келген затқа (мысалы, сорылатын сұйықтыққа шығатын құбырлар, тұтқалар) тигізбеңіз және сорылатын сұйықтыққа қол тигізбеңіз.

Автоматты желдету құрылғысы

1. Сұйықтық деңгейі төмен болған кезде сорғыға сорылған немесе сорғыдағы кез келген ауа автоматты желдету құрылғысы арқылы сыртқа шығады. Ауадан басқа сұйықтық ағып кетуі мүмкін.

Егер сорғы сұйықтық деңгейі төмен болғанда толтыруда қиындыққа тап болса, толтыру процесіне көмектесу үшін қуат сымын қайта-қайта ажыратып, қосыңыз.

Сурет E

Автоматты режим

1. Қажет болса, тұғырды бүктеңіз, Пайдалануға енгізу тарауын қараңыз (SP 9.000 Flat).

Нұсқау

Тұғырды ашудың қажеті жоқ, бірақ бұл жеткізу жылдамдығын арттырады. 2. Қуат ашасын электр розеткасына қосыңыз.

Нұсқау

Автоматты режимде қалқымалы қосқыш айдау процесін автоматты түрде басқарады.

Сорғы сұйықтық деңгейінің көтерілуіне байланысты қалқымалы қосқыш қосу биіктігіне жеткенде бірден қосылады.

Сұйықтық деңгейінің төмендеуіне байланысты қалқымалы қосқыш өшіру биіктігіне жеткенде сорғы өшеді.

Қалқымалы қосқыштың қозғалыс еркіндігіне кепілдік беру керек.

Сурет F

Мин / Макс	SP 9.000 FI at	SP 9.500 Di rt	SP 11.000 D irt
Косу биіктігі см*	36/44 43/50 4	3/50
Өшіру биіктігі см*	15/24 18/30 1	8/30

* Ауыстыру деңгейлері қалқымалы қосқыштың орнына байланысты өзгереді.

Қол режимі

Нұсқау

Қол режимінде сорғы барлық уақытта қосулы күйде қалады. Сорғы қолмен режимде автоматты түрде сору үшін сұйықтық деңгейі кемінде 60 мм (SP 9.500 Dirt және SP 11.000 Dirt) немесе 7 мм (SP 9.000 Flat) болуы керек.

Нұсқау

Сорғы 25 мм (SP 9.500 Dirt және SP 11.000 Dirt) немесе 1 мм (SP 9.000 Flat) қалдық сұйықтық деңгейіне дейін төге алады.

Белгіленген қалдық сұйықтық деңгейлеріне қол режимінде ғана жетеді.

Қалқымалы қосқыштың қозғалыс еркіндігіне кепілдік беру керек.

1. Тұғырды бүгіңіз, Пайдалануға енгізу тарауын қараңыз (SP 9.000 Flat).

Нұсқау

1 мм қалдық сұйықтық биіктігіне дейін сұйықтықты тегіс соруға болады. 2. Қалқымалы қосқышты саңылаудағы жоғары қаратып бекітіңіз.

Сурет G

НАЗАР АУДАРЫҢЫЗ

Құрғақ күйінде жұмыс істеу кезінде зақымдану қаупі бар!

Құрғақ жұмыс сорғының тозуына әкеледі. Қолмен басқару режимінде сорғыны қараусыз қалдырмаңыз.

Құрғақ жұмыс кезінде желілік ашаны дереу розеткадан суырыңыз.

1. Желі істікшесін розеткадан ажыратыңыз. Құрылғы тоқтайды.

НАЗАР АУДАРЫҢЫЗ

Зақымдау тәуекелі!

Қатып қалған кір немесе қоспалар салдарынан зақымдану қаупі.

Құрылғыны әр қолданғаннан кейін дереу шайыңыз және тазалаңыз.

1. Егер лас немесе қоспасы бар сұйықтық айдалса, жұмысты тоқтатқаннан кейін құрылғыны дереу шайыңыз және тазалаңыз. Шайыңыз және тазалаңыз-тарауды қараңыз.
2. Құрылғы мен керек-жарақтарды босатып, құрғатыңыз.

Күтім және техникалық қызмет көрсету

Электр тогының соғу және жарақат алу қаупі!

Құрылғыда электрлік және механикалық компоненттер бар.

Балаларға тазалау және пайдаланушының техникалық қызмет көрсету жұмыстарын жүргізуге тыйым салынады.

Шайыңыз және тазалаңыз

НАЗАР АУДАРЫҢЫЗ

Зақымдау тәуекелі!

Қатып қалған кір немесе қоспалар салдарынан зақымдану қаупі.

Құрылғыны әр қолданғаннан кейін дереу шайыңыз және тазалаңыз.

1 Егер айдалатын сұйықтық кір болса немесе құрамында қоспалар болса, құрылғыны содан кейін шаю керек: Құрылғыдан барлық кір немесе қоспалар шайылғанша, қоспасыз таза тұщы суды құрылғымен сорыңыз.

Электр тогының соғу және жарақат алу қаупі!

Құрылғыда электрлік және механикалық компоненттер бар.

Құрастыру, бөлшектеу немесе тазалау алдында құрылғыны әрқашан қуат көзінен ажыратыңыз.

2 Желі істікшесін розеткадан ажыратыңыз. 3 Жылдам қосылу түймесін басып, қосылым бөліктерін тартып алыңыз. Сурет С 4 Қажет болса, шланг пен жылдам қосылым құрылғысындағы қалдықтарды алып тастаңыз. 5 Құрылғының сыртын жұмсақ, таза шүберекпен және мөлдір тұщы сумен тазалаңыз. 6 Құрылғы мен керек-жарақтарды босатып, құрғатыңыз.

Техникалық қызмет көрсету

Құрылғы техникалық қызмет көрсетуді қажет етпейді.

Тасымалдау

Қолмен тасымалдау

△АБАЙЛАҢЫЗ

Сүріну кезінде жарақат алу қаупі бар!

Бос кабельдер мен шлангтарға сүрінуден жарақат алу қаупі бар.

Құрылғыны жылжытқан кезде кабельдер мен шлангтарға назар аударыңыз.

1. Құрылғыны тұтқасынан көтеріңіз және тасыңыз.

Көлік құралдарымен тасымалдау

⚠️ЕСКЕРТУ

Тасымалдау кезінде құрылғының салмағын ескеріңіз.

Тасымалдау кезінде оның жылжып кетуіне немесе айналып кетуіне жол бермеу үшін құрылғыны қолданыстағы нұсқауларға сәйкес қойыңыз немесе бекітіңіз.

1. Құрылғыны көліктерде тасымалдау кезінде қолданыстағы нұсқауларға сәйкес оны сырғып кетуден және аударылып кетуден сақтаңыз.

Сақтау

НАЗАР АУДАРЫНЫҢ

Аязға байланысты зақымдану қаупі бар!

Толығымен төгілмеген құрылғы аяздан зақымдалуы мүмкін.

Сактамас бұрын құрылғы мен керек-жарақтарды толығымен босатыңыз.

Құрылғыны аяздан қорғаңыз.

Құрылғыны ашық ауада емес, аязсыз жерде сақтаңыз.

△АБАЙЛАҢЫЗ

Салмақтың сақталмауы

Жарақат алу және құрылғыны зақымдау қаупі Тасымалдау кезінде құрылғының салмағын ескеріңіз.

1. Сорғы мен керек-жарақтарды толығымен босатыңыз.
2. Сорғы мен керек-жарақтарды кептіріңіз.
3. Сорғыны аяздан қорғалған жерде сақтаңыз.

Кедергілер болғанда көмек алу

Кемшіліктердің себебін төменде көрсетілген тізімге сәйкес өзіңіз жоя аласыз. Күдікті жағдайларда немесе осында аталмаған себептер болған жағдайда Қызмет Көрсету бөлімінің арнайы мамандарымен хабарласыңыз.

Кате Себебі Жою
Сорғы істейді, бірақ сормайды	Сорғыда ауа бар.	Іске қосу процедурасы дұрыс орындалғанын тексеріңіз ( Пайдалануға енгізу және Пайдалану тарауын қараңыз).
	Ластың бөлшектері сору жағын бітейді.	Желі істікшесін розеткадан ажыратыңыз.2. Су сору жағын тазалаңыз.
	Сүйықтық деңгейі тым төмен (қолмен жұмыс), Техникалық мағлүматтар тарауын қараңыз.	Сорғыны айдалатын сүйықтыққа тереңірек батырыңыз, Қол режимі тарауын қараңыз.

Кате Себебі Жою
Жумыс барысында сорғы іске қосылмайды немесе токтап қалады	Электр қуаты үзілген.	1. Сақтандырғыштар мен электр қосылымдарын тексеріңіз.
	Термоқорғанысы бар ажыратқыш қызып кетуіне байланысты сорғыны өшірді.	1. Желі істікшесін розеткадан ажыратыңыз.2. Сорғыны суытыңыз.3. Су сору жағын тазалаңыз.4. Сорғының құрғақ жұмыс істеуіне жол бермеңіз.
	Сору аймағында қоқыс бөлшектері жиналды.	1. Желі істікшесін розеткадан ажыратыңыз.2. Су сору жағын тазалаңыз.
	Қалқымалы қосқыш сорғыны өшіреді.	1. Автоматты режим: Қалқымалы қосқыштың орнын және қозғалыс еркіндігін тексеріңіз және қажет болса түзетіңіз, Автоматты режим тарауын қараңыз.2. Қол режимі: Қалқымалы қосқышты дұрыс орнатыңыз, Қол режимі тарауын қараңыз.
Сорғының қуаты төмендейді немесе тым аз	Сору аймағы бітеліп қалған.	1. Қуат сымын розеткадан ажыратып, сору аймағын тазалаңыз.
	Сорғының қуаты арынына және қосылған периферияға байланысты.	1. Максималды басын ескеріңіз, Техникалық мағлүматтар тарауын қараңыз. Қажет болса, үлкенірек шланг диаметрін немесе қыскарақ шланг ұзындығын таңданыз.
	Қысым жағындағы көлденен қима тарылған, мысалы, клапан/шарлы клапан толық ашылмағандықтан.	1. Вентиль мен шарлық кранды толық ашыңыз.
	Арынды жағындағы шланг қысылып қалған.	1. Шлангінің бүктеліп қалған жерлерін түзеніз.
Quick-Connect ашу мүмкін емес	Quick-Connect қосылатын модуль жүйесі кірмен бітеліп қалған.	1. Қысқышты алыңыз және тазалаңыз.

Техникалық мәліметтер

		SP9.000Flat	SP9.500Dirt	SP11.000Dirt
Курылғының техникалық сипаттамалары
Желілік кернеу	V	230-240	230-240	230-240
Желі жилігі	Hz	50	50	50
Номиналды қуаты	W	280	280	400
Максималды берілген мөлшері	l/h	9.000	9.500	11.000
Судағы қатты заттардың мөлшері	kg/m3	>2,5	>2,5	>2,5
Қысымы (макс.)	MPa(bar)	0,06(0,6)	0,06(0,6)	0,07(0,7)
Қүші (макс.)	m	6	6	7
Батыру терендігі (макс.)	m	7	7	7

		SP9.000Flat	SP9.500Dirt	SP11.000Dirt
Руксат етілгенТемпературалық айдалатынсүйықтық	°C	5...35	5...35	5...35
Руксат етілгенқайтаайдалатынсүйықтықтардың бөлшекөлшемі (макс.)	mm	5	20	20
Ең төменгісүйықтықденгейі (қолменрежим)	mm	7	60	60
Қалдықсүйықтықденгейі	mm	1	25	25
Салмағы(толымдаушыларсыз)	kg	3,7	3,8	4,4

Техникалық өзгерістер рұқсат етілген.

Ағын жылдамдығын оңтайландыру

Айдап шығару күшінің жоғары болу шарттары:

• жеткізу биіктігі соғұрлым төмен болады.
• пайдаланылатын шланг диаметрінің үлкен болуы.
• пайдаланылатын шлангінің қысқа болуы.
• жалғанған керек-жарақтан қысым жоғалуы қаншалықты аз орын алуы.

ЕО стандарттарына сәйкестігі туралы декларация

Осымен төменде көрсетілген машина қауіпсіздік және денсаулық қорғау бойынша ЕО директиваларының талаптарына сәйкес келетіні мәлімдейміз. Бізбен келісусіз машинаның конструкциясы өзгерген жағдайда осы декларация өз күшін жояды.

Бұйым: Сорғы

Типі: 1.645-xxx

Қолданыстағы ЕО директивалары

2014/35/EC

2014/30/EU

2011/65/EU

2009/125/EG

Колданылатын нұсқаулық(тар)

(EO) 2019/1781

Қолданылатын біріздендірілген стандарттар

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Қол қойғандар басқарманың тапсырмасы мен уәкілдігі бойынша әрекет етеді.

Құжаттаманы жүргізетін уәкілетті тұлға:

С. Райзер

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
