SP 9.500 Dirt - čerpadlo Kärcher - Bezplatný návod k obsluze

Typ produktu	Kalové čerpadlo
Značka	Kärcher
Model	SP 9.500 Dirt
Síťové napětí	230-240 V
Síťová frekvence	50 Hz
Jmenovitý výkon	280 W
Maximální průtok	9 500 l/h
Tlak (max.)	0,06 MPa (0,6 bar)
Výtlačná výška (max.)	6 m
Hloubka ponoru (max.)	7 m
Přípustná teplota kapaliny	5 °C až 35 °C
Maximální velikost částic	20 mm
Minimální výška kapaliny (ruční režim)	60 mm
Výška zbytkové kapaliny	25 mm
Hmotnost (bez příslušenství)	3,8 kg
Povolené kapaliny	Sladká voda s částicemi do 20 mm, upravená bazénová voda, roztok čisticího prostředku
Hlavní použití	Odvodňování, přečerpávání nádrží, jímání prameniště nebo studny
Provozní režim	Automatický (plovákový spínač) nebo ruční
Údržba	Po použití opláchněte čistou vodou, vnější čištění měkkým hadříkem
Skladování	Vyprázdněte a osušte, chraňte před mrazem, skladujte uvnitř
Záruka	Podle obchodních podmínek země, kontaktujte autorizovaný servis

Často kladené otázky - SP 9.500 Dirt Kärcher

Jaké kapaliny mohu čerpat pomocí čerpadla Kärcher SP 9.500 Dirt?

Můžete čerpat sladkou vodu obsahující částice do 20 mm, bazénovou vodu s dávkovanými přísadami a roztoky čisticích prostředků (např. únik z pračky). Nepumpujte hořlavé, výbušné, korozivní kapaliny, ani slanou vodu, oleje nebo odpadní vodu z toalet.

Jak připojit hadici k čerpadlu?

Použijte systém Quick-Connect. Našroubujte přípojku čerpadla G 1 ½ na spojovací nátrubek, nasuňte hadici (1\", 1 ¼\" nebo 1 ½\") na přípojku, zajistěte stahovací páskou a poté nasaďte nátrubek do Quick-Connect. Pro hadici 3/4\" nebo 1\" použijte závitovou přípojku G 1 se speciálním příslušenstvím.

Jak funguje automatický režim?

V automatickém režimu řídí čerpadlo plovákový spínač: čerpadlo se spustí, když hladina vody dosáhne výšky zapnutí (43-50 cm podle polohy plováku) a zastaví se, když klesne na výšku vypnutí (18-30 cm). Ujistěte se, že se plovák může volně pohybovat.

Proč čerpadlo nestartuje nebo se během provozu zastaví?

Možné příčiny: přerušení elektrického napájení (zkontrolujte pojistky a zásuvky), aktivovaný tepelný jistič (nechte vychladnout 30 min), nečistoty blokující sání (vyčistěte oblast) nebo špatně umístěný plovákový spínač (zkontrolujte jeho volnost pohybu a polohu).

Co dělat, pokud klesne průtok čerpadla?

Zkontrolujte, zda není sací oblast ucpaná, výtlačná výška nepřesahuje 6 m, hadice není ohnutá a má dostatečný průměr, a že jsou ventily zcela otevřené. Pro zlepšení průtoku použijte kratší hadici nebo hadici s větším průměrem.

Jak udržovat čerpadlo po použití?

Po každém použití, zejména pokud jste čerpali špinavou vodu nebo vodu s přísadami, opláchněte čerpadlo průtokem čisté sladké vody. Odpojte přístroj, sejměte nátrubek Quick-Connect, odstraňte zbytky, vnější části otřete vlhkým hadříkem. Před uskladněním vyprázdněte a nechte zcela vyschnout.

Mohu čerpadlo používat při mrazu?

Ne. Mráz může čerpadlo poškodit. Neprovozujte přístroj při mrazu a chraňte jej před mrazem při skladování. Před zimou čerpadlo a příslušenství zcela vyprázdněte a skladujte je v místě chráněném před mrazem.

Může čerpadlo pracovat nepřetržitě?

Ne, přístroj není určen pro nepřetržitý provoz bez přerušení (např. cirkulace v jezírku nebo pevná instalace jako přečerpávací stanice). Používejte jej přerušovaně a nenechávejte jej bez dozoru v ručním režimu.

Co dělat, když se systém Quick-Connect neotevře?

Quick-Connect může být zablokován nečistotami. Sejměte sponu (pojistný kroužek) a vyčistěte ji. Po použití čerpadlo důkladně opláchněte, aby se zabránilo hromadění zbytků.

Jak přepravovat a skladovat čerpadlo?

Zvedejte ji za přepravní rukojeť. Při přepravě ve vozidle ji zajistěte proti sklouznutí nebo převržení. Před uskladněním ji zcela vyprázdněte, osušte a uložte na místě chráněném před mrazem (teplota >0 °C).

NÁVOD K OBSLUZE SP 9.500 Dirt Kärcher

Použití v souladu s určením 77

Stupně nebezpečí 77

Ochrana životního prostředí 77

Příslušenství a náhradní díly 77

Rozsah dodávky.... 77

Záruka 77

Popis prístroje 78

Uvedení do provozu 78

Provoz 78

Péče a údržba 79

Přeprava.... 79

Skladování....79

Pomoc při poruchách 80

Technické údaje.... 80

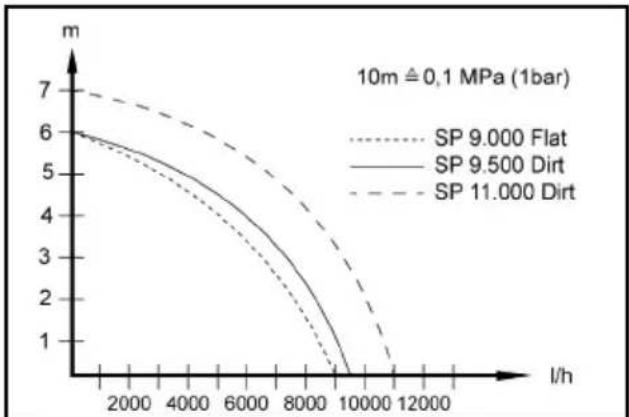

Optimalizace čerpaného množství 81

EU prohlášení o shodě.... 81

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené

bezpečnostní pokyny. Řid'te se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

Použití v souladu s určením

Přístroj používejte výhradně pro soukromé domácí použití.

Použití v souladu s určením:

• odvodňování částí budov v případě záplav
- přečerpávání a vyčerpávání nádrží
• odběr vody ze studen a šachet
- Odčerpávání sladké vody z člunů a jachet

Upozornění týkající se způsobu činnosti jsou uvedena v kapitole Provoz.

Přípustné čerpané kapaliny

⚠NEBEZPEČÍ

Smertelné nebezpečí a nebezpečí poškození při čerpání výbušných, hořlavých nebo nevhodných látek!

Hořlavé nebo výbušné látky se mohou vznítit nebo explodovat.

Nevhodné látky mohou čerpadlo poškodit.

Nečerpejte výbušné, hořlavé nebo žíravé kapaliny nebo plyny (např. palivo, petrolej, nitroředidlo) ani žádné tuky, oleje, slanou vodu nebo odpadní vodu z toaletních zařízení nebo vodu, která má horší tekutost než čistá voda.

Přípustné čerpané kapaliny:

- Sladká voda do uvedeného stupně znečištění SP 9.500 Dirt a SP 11.000 Dirt (čerpadlo na znečištěnou vodu):

Voda se stupněm znečištění do velikosti zrna 20 mm

SP 9.000 Flat (čerpadlo na čistou vodu):

Voda se stupněm znečištění do velikosti zrna 5 mm

• Bazénová voda při dávkování přísad podle určení
• Mycí louh, např. z netěsných praček. Poté čerpadlo propláchněte a vyčistěte čistou sladkou vodou, viz kapitola Proplach a čištění.
• Teplota čerpaných kapalin musí být mezi 5 °C a 35 °C

Nesprávné použití

POZOR

Nebezpečí poškození mrazem!

Provoz v mrazu může přístroj poškodit.

Ne zcela vyprázdněný přístroj může být poškozen mrazem.

Neprovozujte přístroj v mrazu.

Přístroj chraňte před mrazem.

POZOR

Nebezpečí poškození při trvalém provozu!

Přístroj není vhodný pro nepřetržitý trvalý provoz.

Neprovozujte přístroj nepřetržitě po delší dobu (např. stálý oběh v rybnících) nebo jako stacionární instalaci (např. čerpací zařízení, fontánové čerpadlo).

Upozornění

Výrobce neručí za případné škody, které jsou zapříčiněny nesprávným použitím nebo chybnou obsluhou.

Stupně nebezpečí

⚠ NEBEZPEČÍ

- Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým úrazům nebo usmrcení.

⚠VAROVÁNÍ

- Upozornění na možnou nebezpečnou situaci, která může vést k těžkým úrazům nebo usmrcení.

⚠UPOZORNĚNÍ

- Upozornění na možnou nebezpečnou situaci, která může vést k lehkým úrazům.

POZOR

- Upozornění na možnou nebezpečnou situaci, která může vést ke vzniku věcných škod.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.de/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Pří vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné závady

vašeho přístroje odstraníme bezplatně během záruční lhůty, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V případě uplatnění nároků ze záruky se prosím obrat’te s dokladem o koupi na svého prodejce nebo na nejbližší autorizované pracoviště zákaznického servisu.

(Adresa viz zadní stranu)

Popis prístroje

Obrázky viz obrazová příloha llustrace A

① Držadlo
② Sítový připojovací kabel se zástrčkou
③ Aretace (plovákový spínač)
④ *Přípojka čerpadla se závitem G 1 (hadicová přípojka 34 " a 1" a závit G 1)
⑤*Zpětný ventil
⑥ Závitové připojení G 1
⑦ Přípojka čerpadla se závitem G 1 ½ (hadicová přípojka 1", 1 ¼" a 1 ½" a závit G 1 ½)
⑧ Připojovací hrdlo (závit G 1 ½)
⑨ Plovákový spínač
⑩ Quick-Connect
⑪ Automatické odvzdušňovací ústrojí
⑫ Patky (SP 9.000 Flat)

* není součástí objemu dodávky.

Uvedení do provozu

⚠ NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem a poranění!

Přístroj obsahuje elektrické a mechanické součástky. Před montáží, demontáží nebo čištěním vždy odpojte přístroj od elektrického napájení.

Upozornění

Čím kratší je délka hadice a větší průměr hadice, tím vyšší je čerpací výkon.

Abyste zabránili ucpání čerpadla, použijte předřazený filtr pro průměr hadic menší než 1 ¼".

Přípojka čerpadla je vybavena zástrčným systémem (Quick-Connect).

Připojovací hrdlo s připojkou čerpadla G 1 ½ a závitové připojení G 1 jsou součástí přístroje v nesmontovaném stavu.

Upozornění

Hadice o průměru 1", 1 ¼" a 1 ½" Ize připojit k přípojce čerpadla G 1 ½.

Aby bylo dosaženo považadované velikosti zrna, musí být zvolen dostatečný průměr hadice a přípojka čerpadla G 1 ½ zkrácena na držákách. Větší průměr hadice se doporučuje i u menší velikosti zrna, aby se umožnil větší objemový průtok.

Při použití hadice 1", 1¼" nebo 1½" připojte hadici k čerpadlu:

1 Našroubujte připojku čerpadla G 1 ½ na připojovací hrdlo.

Illustrace B

2 N a s u ñte hadicovou sponu na hadici.
3 Nasuňte hadici na přípojku čerpadla G 1 ½ a upevněte ji hadicovou sponou.

4 Zasuňte připojovací hrdlo do systému Quick-Connect.

Illustrace C

Při použití hadice 34 " nebo 1" připojte hadici k čerpadlu:

1 Našroubujte závitové připojení G1 na připojovací hrdlo.

Illustrace B

2 Namontujte zvláštní příslušenství přípojku čerpadla G 1 (6.997-359.0 přípojka čerpadla G 1 (33,3 mm) vč. zpětného ventilu - není součástí objemu dodávky) na závitové připojení G 1:

a Umístěte zpětný ventil na závitové připojení G 1 tak, aby byl čitelný nápis „UP“.
b Přípojua čerpadla G 1 našroubujte na závitové připojení G1.

3 N a s u ñte hadicovou sponu na hadici.
4 Nasuňte hadici na připojku čerpadla G 1 a upevněte ji hadicovou sponou.
5 Zasuňte připojovací hrdlo do systému Quick-Connect.

Illustrace C

Nastavení / ponoření čerpadla:

1 Patky vyklopte nebo zaklopte (SP 9.000 Flat).

Illustrace D

2 Postavte čerpadlo bezpečně na pevný povrch do čerpané kapaliny nebo je ponořte pomocí lana připevněného k držadlu.

Upozornění

Oblast sání nesmí být blokována nečistotami. Pokud je podklad bahnitý, postavte čerpadlo na cihlu nebo podobný předmět. Ujistěte se, že je čerpadlo ve vodorovné poloze. Čerpadlo nepřenášejte uchopením za kabel nebo hadici.

Provoz

⚠ NEBEZPEČÍ

Smrtelné nebezpečí při zasažení elektrickým proudem!

Pokud se dotknete součástí pod napětím, hrozí smrtelné nebezpečí při zasažení elektrickým proudem. Během provozu se nedotýkejte lana připevněného k držadlu ani předmětů, které jsou v kontaktu s čerpanou kapalinou (např. potrubí vyčnívající do čerpané kapaliny, zábradlí) a nesahejte do čerpané kapaliny.

Automatické odvzdušňovací ústrojí

1. V případě nízké hladiny kapaliny uniká buď případně nasátý nebo v čerpadlu přítomný vzduch přes automatické odvzdušňovací ústrojí. Navíc přitom může vytékat i kapalina.

Pokud má čerpadlo potíže s nasáváním, když je hladina kapaliny nízká, opakovaně odpojujte a zapojujte síťobvou zástrčku za účelem podpory procesu nasávání.

Illustrace E

Automatický provoz

1. V případě potřeby vyklopte patky, viz kapitola Uvedení do provozu (SP 9.000 Flat).

Upozornění

Není bezpodmínečně nutné vyklápět patky, ale tím je dosaženo vyššího čerpacího výkonu.

1. Zasuňte síťovou zástrčku do zásuvky.

Upozornění

V automatickém provozu je čerpací proces řízen plovákovým spínačem automaticky.

Čerpadlo se zapne, jakmile dosáhne plovákový spínač z důvodu stoupací hladiny kapaliny spínací výšku. Čerpadlo se vypne, jakmile dosáhne plovákový spínač z důvodu klesající hladiny kapaliny vypínací výšku. Přitom musí být zajištěna volnost pohybu plovákového spínače.

Illustrace F

Min / Max SP	9.000 Flat	SP 9.500 Dirt	SP 11.000 Dirt
Spínací výška cm*	36 / 44 43 / 50	43 / 50
Vypínací výška cm*	15 / 24 18 / 30	18 / 30

* Spínací výšky se liší v závislosti na poloze plovákového spínače.

Manuální provoz

Upozornění

V manuálním provozu zůstává čerpadlo v trvale zapnutém stavu. Hladina kapaliny musi být alespoň 60 mm (SP 9.500 Dirt a SP 11.000 Dirt) nebo 7 mm (SP 9.000 Flat), aby čerpadlo automaticky nasávalo v manuálním režimu.

Upozornění

Čerpadlo může odčerpávat až do hladiny zbytkové kapaliny 25 mm (SP 9.500 Dirt a SP 11.000 Dirt) nebo 1 mm (SP 9.000 Flat).

Uvedené hladiny zbytkové kapaliny jsou dosaženy pouze v manuálním provozu.

Přitom musí být zajištěna volnost pohybu plovákového spínače.

1. Sklopte patky, viz kapitola Uvedení do provozu (SP 9.000 Flat).

Upozornění

Sklopením patek je v manuálním provozu možné plošné odsávání kapaliny až do výšky zbytkové kapaliny 1 mm.

1. Upevněte plovákový spínač v aretaci směrem nahoru.

Illustrace G

POZOR

Nebezpečí poškození při chodu nasucho!

Chod nasucho vede ke zvýšenému opotřebení čerpadla.

Nenechávejte čerpadlo pracující v manuálním provozu bez dohledu.

V případě chodu nasucho okamžitě vytáhněte síťovou zástrčku ze zásuvky.

1. Zasuňte sít'ovou zástrčku do zásuvky.

Ukončení provozu

1. Sítovou zástrčku vytáhněte ze zásuvky. Přístroj se zastaví.

POZOR

Nebezpečí poškození!

Nebezpečí poškození z důvodu zaschlých nečistot nebo přísad.

Po každém použití přístroj ihned opláchněte a vyčistěte.

1. Pokud byla čerpána znečištěná kapalina nebo kapalina s přísadami, ihned po zastavení přístroj propláchněte a vyčistěte, viz kapitola Proplach a čištění.

2. Vyprázdněte a vysušte přístroj a příslušenství.

Péče a údržba

⚠NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem a poranění! Přístroj obsahuje elektrické a mechanické součástky. Čištění a uživatelskou údržbu nesmí provádět děti.

Proplach a čištění

POZOR

Nebezpečí poškození!

Nebezpečí poškození z důvodu zaschlých nečistot nebo přísad.

Po každém použití přístroj ihned opláchněte a vyčistěte.

1 Pokud byla čerpána znečištěná kapalina kapalina s přísady, je třeba přístroj propláchnout: S přístrojem čerpejte čistou sladkou vodu bez přísad, dokud nebudou z přístroje vypláchnuty všechny nečistoty nebo přísady.

⚠ NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem a poranění!

Přístroj obsahuje elektrické a mechanické součástky. Před montáží, demontáží nebo čištěním vždy odpojte přístroj od elektrického napájení.

2 Sítovou zástrčku vytáhněte ze zásuvky.

3 Stiskněte tlačítko systému Quick-Connect a stáhněte připojovací hrdlo. Ilustrace C

4 Případně odstraňte zbytky z hadice a na zástrčkovém systému Quick-Connect.

5 Vyčistěte vnější část přístroje měkkým, čistým hadříkem a čistou sladkou vodou.

6 Vyprázdněte a vysušte přístroj a příslušenství.

Údržba

Přístroj je bezúdržbový.

Přeprava

Ruční přeprava

⚠UPOZORNĚNÍ

Nebezpečí zranění v důsledku zakopnutí!

Hrozí nebezpečí zranění při zakopnutí o volně položené kabely a hadice.

Při přemistování přístroje dávejte pozor na kabely a hadice.

1. Přístroj nadzvedněte a prénášejte pomocí držadla.

Přeprava ve vozidle

⚠VAROVÁNÍ

Nebezpečí úrazu, nebezpečí poškození!

Při přepravě vezměte v úvahu hmotnost přístroje.

Přístroj uložte nebo zajistěte v souladu s příslušnými směrnicemi, aby během přepravy nemohl sklouznout nebo se nepohyboval.

1. Při přepravě ve vozidle zajistěte přístroj podle příslušných platných směrnic proti sklouznutí a převržení.

Skladování

POZOR

Nebezpečí poškození mrazem!

Neúplně vyprázdněný přístroj může být poškozen mrazem.

Před uskladněním přístroj i příslušenství úplně vyprázdněte.

Přístroj chraňte před mrazem.

Přístroj skladujte na místě bez mrazu a nikoli venku.

⚠UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při skladování vezměte v úvahu hmotnost přístroje.

1. Zcela vyprázdněte čerpadlo a příslušenství.
2. Čerpadlo a příslušenství nechte uschnout.
3. Čerpadlo uchovávejte v místě, kde nemrzne.

Pomoc při poruchách

Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při zde neuvedených poruchách se prosím obraťte na autorizovaný zákaznický servis.

Chyba	Příčina	Odstranění
Čerpadlo běží, ale nečerpá	V čerpadle je vzduch.	1. Zkontrolujte řádné uvedení do provozu (viz kapitola Uvedení do provozu a Provoz).
	Částice nečistot ucpávají oblast sání.	1. Sítovou zástrčku vytáhněte ze zásuvky.2. Vyčistěte oblast sání.
	Hladina kapaliny je příliš nízká (manuální provoz), viz kapitola Technické údaje.	1. Čerpadlo ponořte hlouběji do čerpané kapaliny, viz kapitola Manuální provoz.
Čerpadlo se nerozbíhá nebo se za provozu zastaví	Přerušený přívod proudu.	1. Zkontrolujte pojistky a elektrické spoje.
	Tepelný ochranný spínač vypnul čerpadlo z důvodu přehřátí.	1. Sítovou zástrčku vytáhněte ze zásuvky.2. Nechte čerpadlo vychladnout.3. Vyčistěte oblast sání.4. Zabraňte chodu čerpadla nasucho.
	Částice nečistot jsou zachycené v oblasti sání	1. Sítovou zástrč ku vytáhněte ze zásuvky.2. Vyčistěte oblast sání.
	Plovákový spínač vypne čerpadlo.	1. Automatický provoz: Zkontrolujte pozici a hladký chod plovákového spínače a v případě potřeby upravte, viz kapitola Automatický provoz.2. Manuální provoz: Nainstalujte správně plovákový spínač, viz kapitola Manuální provoz.
Čerpací výkon se snižuje nebo je příliš nízký	Oblast sání je ucpaná.	1. Vytáhněte síťovou zástrčku ze zásuvky a vyčistěte oblast sání.
	Čerpací výkon čerpadla závisí na dopravní výšce a připojených periferních zařízeních.	1. Dbejte na max. dopravní výšku, viz kapitola Technické údaje. V případě potřeby zvolte větší průměr hadice nebo kratší délku hadice.
	Průřez na tlakové straně je zúžený, např. proto, že ventil/kulový kohout není zcela otevřen.	1. Úplně otevřete ventil / kulový kohout.
	Hadice na výtlačné straně je zalomená.	1. Odstraňte zalomení v hadici.
Quick-Connect nelze otevřít	Zástrčný systém Quick-Connect je blokován nečistotami.	1. Vyjměte a vyčistěte přichytku.

Technické údaje

		SP9.000Flat	SP9.500Dirt	SP11.000Dirt
Výkonnostní údaje přístroje
Napětí sítě	V	230-240	230-240	230-240
Sítová frekvence	Hz 50	50	50
Jmenovitý výkon	W	280	280	400
Čerpané množství, maximální	l/h	9.000	9.500	11.000
Obsah pevných látek ve vodě	kg/m ^3	>2,5	>2,5	>2,5
Tlak (max.)	MPa(bar)	0,06(0,6)	0,06(0,6)	0,07(0,7)

		SP9.000Flat	SP9.500Dirt	SP11.000Dirt
Dopravní výška (max.)	m	6	6	7
Ponorná hloubka (max.)	m	7	7	7
Příp. teplota čerpané kapaliny	°C	5...35	5...35	5...35
Velikost částic (max.) přípustných čerpaných kapalin	mm	5	20	20
Minimální hladina kapaliny (manuální režim)	mm	7	60	60

	SP9.000Flat	SP9.500Dirt	SP11.000Dirt
Hladina zbytkové kapaliny	mm 1 25 25
Hmotnost (bez příslušenství)	kg 3,7 3,8 4,4

Technické změny vyhrazeny.

Optimalizace čerpaného množství

Čerpané množství je tím větší:

• č im menší je dopravní výška.
• čím větší je průměr použité hadice.
• č ím kratší je použitá hadice.
• čím menší ztrátu tlaku způsobuje připojené příslušenství.

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost.

Výrobek: Čerpadlo

Typ: 1.645-xxx

Příslušné směrnice EU

2014/35/EU

2014/30/EU

2011/65/EU

2009/125/ES

Aplikované(á) nařízení

(EU) 2019/1781

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: [phone]

Fax: [phone]

Starostlivost' a údržba 99

Preprava....99

Skladovanie....99

• Odber vody zo studní a šácht

SP 9.000 Flat (čerpadlo čistej vody):

① Držadlo
② Siet'ový pripájací kábel so zástrčkou
③ Aretácia (plavákový spínač)
④ *Pripájací diel čerpadla G 1 ( 34 " a 1" hadicová prípojka a závit G 1)

⑤*Spätný ventil

Nebezpečenstvo zásahu elektrickým prúdom a vzniku poranení!

1 Pripájací diel čerpadla G 1 ½ naskrutkujte na pripájacie hrdlo.

Obrázok B

2 Hadicovú svorku nasuňte na hadicu.

3 Hadicu nasuňte na pripájací diel čerpadla G 1 ½ a upevnite ju pomocou hadicovej svorky.

4 Hadicu nasuňte na pripájací diel čerpadla G 1 a upevnite ju pomocou hadicovej svorky.

Nebezpečenstvo vzniku smrtel'ných poranení po zásahu elektrickým prúdom!

Plavákový spínač v automatickom režime automaticky riadi proces čerpania.

* Spínacie výšky sa líšia v závislosti od polohy plavákového spínača.

Manuálna prevádzka

Upozornenie

Nebezpečenstvo vzniku poškodení pri chode nasucho!

Suchý chod vedie k zvýšenému opotrebovaniu čerpadla.

Nebezpečenstvo vzniku poškodení!

Starostlivost' a údržba

⚠NEBEZPEČENSTVO

Nebezpečenstvo zásahu elektrickým prúdom a vzniku poranení!

Nebezpečenstvo vzniku poškodení!

Nebezpečenstvo zásahu elektrickým prúdom a vzniku poranení!

Nebezpečenstvo vzniku poranení v dôsledku zakopnutia!

1. Prístroj nadvihujte a prenášajte uchopením za držadlo.

Nebezpečenstvo vzniku zranení a poškodení!

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018
