Produkttyp	Schmutzwasserpumpe
Marke	Kärcher
Modell	SP 9.500 Dirt
Netzspannung	230-240 V
Netzfrequenz	50 Hz
Nennleistung	280 W
Max. Fördermenge	9 500 l/h
Druck (max.)	0,06 MPa (0,6 bar)
Förderhöhe (max.)	6 m
Eintauchtiefe (max.)	7 m
Zulässige Flüssigkeitstemperatur	5 °C bis 35 °C
Max. Partikelgröße	20 mm
Min. Flüssigkeitsstand (manueller Modus)	60 mm
Restflüssigkeitsstand	25 mm
Gewicht (ohne Zubehör)	3,8 kg
Zulässige Flüssigkeiten	Süßwasser mit Partikeln bis 20 mm, behandeltes Schwimmbeckenwasser, Reinigungslösung
Hauptanwendungen	Entwässerung, Tankumschlag, Quell- oder Brunnenwassererfassung
Betriebsart	Automatisch (Schwimmerschalter) oder manuell
Wartung	Nach Gebrauch mit klarem Wasser spülen, Außenreinigung mit weichem Tuch
Lagerung	Leeren und trocknen, vor Frost schützen, im Innenbereich lagern
Garantie	Gemäß den Geschäftsbedingungen des Landes, wenden Sie sich an den autorisierten Kundendienst

Häufig gestellte Fragen - SP 9.500 Dirt Kärcher

Welche Flüssigkeiten kann ich mit der Kärcher SP 9.500 Dirt pumpen?

Sie können Süßwasser mit Partikeln bis 20 mm, behandeltes Schwimmbeckenwasser mit dosierten Zusätzen und Reinigungslösungen (z. B. Waschmaschinenleck) pumpen. Nicht pumpen Sie entzündliche, explosive, korrosive Flüssigkeiten sowie Salzwasser, Öle oder Toilettenabwasser.

Wie schließe ich einen Schlauch an die Pumpe an?

Verwenden Sie das Quick-Connect-System. Schrauben Sie den Pumpenanschluss G 1 ½ auf die Anschlussmuffe, schieben Sie den Schlauch (1", 1 ¼" oder 1 ½") auf den Anschluss, befestigen Sie ihn mit einer Schlauchschelle, und stecken Sie dann die Muffe in das Quick-Connect. Für einen 3/4"- oder 1"-Schlauch verwenden Sie den Gewindeanschluss G 1 mit dem speziellen Zubehör.

Wie funktioniert der automatische Modus?

Im automatischen Modus steuert der Schwimmerschalter die Pumpe: Sie schaltet sich ein, wenn der Wasserstand die Einschalthöhe erreicht (43-50 cm je nach Position des Schwimmers) und aus, wenn er auf die Abschalthöhe (18-30 cm) fällt. Stellen Sie sicher, dass der Schwimmer sich frei bewegen kann.

Warum startet die Pumpe nicht oder schaltet sich während des Betriebs aus?

Mögliche Ursachen: Unterbrochene Stromversorgung (prüfen Sie Sicherungen und Steckdosen), Thermoschutzschalter ausgelöst (30 Minuten abkühlen lassen), Schmutz blockiert den Ansaugbereich (Bereich reinigen) oder der Schwimmerschalter falsch positioniert (prüfen Sie seine Bewegungsfreiheit und Position).

Was tun, wenn die Fördermenge der Pumpe abnimmt?

Überprüfen Sie, ob der Ansaugbereich nicht verstopft ist, die Förderhöhe 6 m nicht überschreitet, der Schlauch nicht geknickt ist und einen ausreichenden Durchmesser hat, und die Ventile vollständig geöffnet sind. Verwenden Sie einen kürzeren oder größeren Schlauch, um die Fördermenge zu verbessern.

Wie pflege ich die Pumpe nach dem Gebrauch?

Nach jedem Gebrauch, besonders wenn Sie schmutziges Wasser oder Wasser mit Zusätzen gepumpt haben, spülen Sie die Pumpe, indem Sie klares Süßwasser zirkulieren lassen. Trennen Sie das Gerät vom Netz, entfernen Sie die Quick-Connect-Muffe, reinigen Sie Rückstände, wischen Sie die Außenseite mit einem feuchten Tuch ab. Leeren und vollständig trocknen lassen vor der Lagerung.

Kann ich die Pumpe bei Frost verwenden?

Nein. Frost kann die Pumpe beschädigen. Betreiben Sie das Gerät nicht bei Frost und schützen Sie es bei der Lagerung vor Frost. Vor dem Winter die Pumpe und das Zubehör vollständig entleeren und frostsicher lagern.

Kann die Pumpe kontinuierlich betrieben werden?

Nein, das Gerät ist nicht für einen ununterbrochenen Dauerbetrieb ausgelegt (z. B. Teichumwälzung oder feste Installation wie Hebeanlage). Verwenden Sie es intermittierend und lassen Sie es im manuellen Modus nicht unbeaufsichtigt.

Was tun, wenn sich das Quick-Connect-System nicht öffnen lässt?

Das Quick-Connect kann durch Verschmutzungen blockiert sein. Entfernen Sie den Clip (Sicherungsring) und reinigen Sie ihn. Achten Sie darauf, die Pumpe nach dem Gebrauch gründlich zu spülen, um Ablagerungen zu vermeiden.

Wie transportiere und lagere ich die Pumpe?

Heben Sie sie am Transportgriff an. Beim Transport im Fahrzeug sichern Sie sie, um ein Verrutschen oder Umkippen zu verhindern. Vor der Lagerung vollständig entleeren, trocknen und an einem frostfreien Ort (Temperatur >0 °C) aufbewahren.

BEDIENUNGSANLEITUNG SP 9.500 Dirt Kärcher

Allgemeine Hinweise 4

Bestimmungsgemäße Verwendung 4

Gefahrenstufen.... 4

Umweltschutz 4

Zubehör und Ersatzteile 4

Lieferumfang 5

Garantie.... 5

Gerätebeschreibung.... 5

Inbetriebnahme 5

Betrieb 5

Pflege und Wartung.... 6

Transport 6

Lagerung 7

Hilfe bei Störungen.... 7

Technische Daten....8

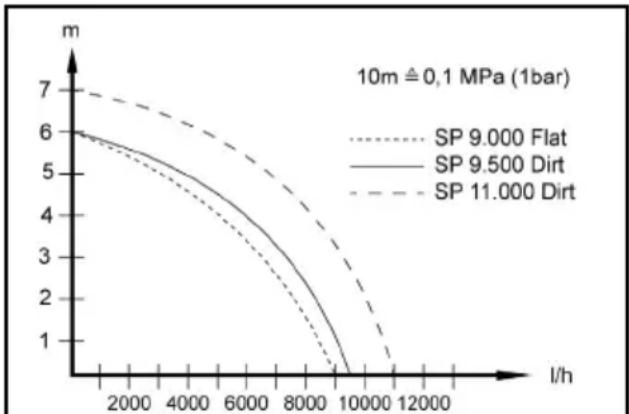

Optimierung der Fördermenge...... 8

EU-Konformitätserklärung 8

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinwei-

se. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Benutzen Sie das Gerät ausschließlich für den Privathaushalt.

Bestimmungsgemäße Verwendung:

• Entwässern von Gebäudeteilen bei Überschwemmungen
• Um- und Auspumpen von Behältern
  • Wasserentnahme aus Brunnen und Schächten
• Süßwasser aus Booten und Jachten pumpen Hinweise zur Funktionsweise siehe Kapitel Betrieb.

Zulässige Förderflüssigkeiten

GEFAHR

Lebens- und Beschädigungsgefahr beim Fördern explosiver, brennbare bzw. ungeeigneter Stoffe!

Brennbare bzw. explosive Stoffe können sich entzünden bzw. explodieren.

Ungeeignete Stoffe können die Pumpe beschädigen. Fördern Sie keine explosiven, brennbaren oder ätzenden Flüssigkeiten oder Gase (z. B. Kraftstoffe, Petroleum, Nitroverdünnung) und keine Fette, Öle, Salzwasser oder Abwasser aus Toilettenanlagen oder Wasser, das eine geringere Fließfähigkeit hat als sauberes Wasser. Zulässige Förderflüssigkeiten:

- Süßwasser bis zu dem angegebenen Verschmutzungsgrad

SP 9.500 Dirt und SP 11.000 Dirt (Schmutzwasserpumpe):

Wasser mit einem Verschmutzungsgrad bis Korngröße 20 mm

SP 9.000 Flat (Klarwasserpumpe):

Wasser mit einem Verschmutzungsgrad bis Korngröße 5 mm

• Schwimmbadwasser bei bestimmungsgemäßer Dosierung der Additive
• Waschlauge, z. B. aus ausgelaufenen Waschmaschinen. Pumpe anschließend mit klarem Süßwas-

ser spülen und reinigen, siehe Kapitel Spülen und reinigen.

- Die Temperatur der Förderflüssigkeiten muss zwischen 5 °C und 35 °C liegen

Unsachgemäße Verwendung

ACHTUNG

Beschädigungsgefahr durch Frost!

Der Betrieb bei Frost kann das Gerät beschädigen.

Ein nicht vollständig entleertes Gerät kann durch Frost beschädigt werden.

Betreiben Sie das Gerät nicht bei Frost.

Schützen Sie das Gerät vor Frost.

ACHTUNG

Beschädigungsgefahr bei Dauerbetrieb!

Das Gerät ist nicht für ununterbrochenen Dauerbetrieb geeignet.

Betreiben Sie das Gerät nicht ununterbrochen über längere Zeit (z. B. Dauerumwälzbetrieb in Teichen) oder als stationäre Installation (z. B. als Hebeanlage, Springbrunnenpumpe).

Hinweis

Der Hersteller haftet nicht für eventuelle Schäden, die durch unsachgemäße Verwendung oder falsche Bedienung verursacht werden.

Gefahrenstufen

GEFAHR

• Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.
• Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.
• Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

WARNUNG

VORSICHT

ACHTUNG

- Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Be-

standteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung ein

potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

(Adresse siehe Rückseite)

Gerätebeschreibung

Abbildungen siehe Grafikseiten Abbildung A

①Tragegriff

② Netzanschlusskabel mit Stecker

③ Arretierung (Schwimmerschalter)

④ *Pumpenanschlussstück G 1 ( 34 " und 1" Schlauchanschluss und G 1 - Gewinde)

⑤*Rückschlagventil

⑥ G 1 - Gewindeanschluss

⑦ Pumpenanschlussstück G 1 ½ (1", 1 ¼" und 1 ½" Schlauchanschluss und G 1 ½ - Gewinde)

⑧ Anschlussstutzen (G 1 ½ - Gewinde)

⑨ Schwimmerschalter

⑩ Quick-Connect

⑪ Automatische Entlüftungsvorrichtung

⑫ Standfüße (SP 9.000 Flat)

* Nicht im Lieferumfang enthalten.

Inbetriebnahme

⚠ GEFAHR

Stromschlag- und Verletzungsgefahr!

Das Gerät enthält elektrische und mechanische Bauteile.

Trennen Sie das Gerät immer von der Stromversorgung, bevor Sie es zusammenbauen, zerlegen oder reinigen.

Hinweis

Je kürzer die Schlauchlänge und größer der Schlauchdurchmesser, desto höher die Förderleistung.

Um Verstopfungen der Pumpe zu vermeiden, bei Schlauchdurchmessern kleiner als 1 ¼" einen Vorfilter verwenden.

Der Pumpenanschluss ist mit einem Stecksystem ausgestattet (Quick-Connect).

Der Anschlussstutzen mit Pumpenanschlussstück G 1 ½ und der G 1 - Gewindeanschluss liegen dem Gerät unmontiert bei.

Hinweis

Am Pumpenanschlussstück G 1 ½ können Schläuche mit Durchmesser 1", 1 ¼" und 1 ½" angeschlossen werden.

Damit die gewünschte Korngröße gefördert werden kann, muss ein ausreichend großer Schlauchdurchmesser gewählt und das Pumpenanschlussstück G 1½ entsprechend an den Nuten gekürzt werden. Auch bei kleineren Korngrößen wird ein großer Schlauchdurchmesser empfohlen, um eine hohe Durchflussmenge zu ermöglichen.

Schlauch an Pumpe anschließen, bei Verwendung eines 1", 1 ¼" oder 1 ½" Schlauchs:

1 Pumpenanschlussstück G 1 ½ auf den Anschlussstutzen schrauben.

Abbildung B

2 Schlauchklemme auf Schlauch schieben.

3 Schlauch auf Pumpenanschlussstück G 1 ½ schieben und mit Schlauchklemme befestigen.

4 Anschlussstutzen in Quick-Connect schieben.

Abbildung C

Schlauch an Pumpe anschließen, bei Verwendung eines 34 " oder 1" Schlauchs:

1 G1 - Gewindeanschluss auf Anschlussstutzen schrauben.

Abbildung B

2 Sonderzubehör Pumpenanschlussstück G 1 (6.997-359.0 Pumpenanschlussstück G 1 (33,3 mm) inkl. Rückschlagventil - nicht im Lieferumfang enthalten) auf den G 1 - Gewindeanschluss montieren:

a Rückschlagventil so auf G 1 - Gewindeanschluss legen, dass Schrift "UP" lesbar ist.

b Pumpenanschlussstück G 1 auf G 1 - Gewindeanschluss schrauben.

3 Schlauchklemme auf Schlauch schieben.

4 Schlauch auf Pumpenanschlussstück G 1 schieben und mit Schlauchklemme befestigen.

5 Anschlussstutzen in Quick-Connect schieben.

Abbildung C

Pumpe aufstellen / eintauchen:

1 Standfüße aus- bzw. einklappen (SP 9.000 Flat).

Abbildung D

2 Die Pumpe standsicher auf festem Untergrund in der Förderflüssigkeit aufstellen oder durch ein am Tragegriff befestigtes Seil eintauchen.

Hinweis

Der Ansaugbereich darf nicht durch Verunreinigungen blockiert sein. Bei schlammigem Untergrund die Pumpe auf einen Ziegelstein oder Ähnlichem abstellen. Darauf achten, dass die Pumpe waagerecht steht. Die Pumpe nicht am Kabel oder Schlauch tragen.

Betrieb

⚠️GEFAHR

Lebensgefahr durch elektrischen Schlag!

Beim Berühren spannungsführender Teile besteht Lebensgefahr durch elektrischen Schlag.

Berühren Sie während des Betriebs nicht das am Tragegriff befestigte Seil und keine Gegenstände, die mit der Förderflüssigkeit in Kontakt sind (z. B. in die Förderflüssigkeit ragende Rohrleitungen, Geländer) und fassen Sie nicht in die Förderflüssigkeit.

Automatische Entlüftungsvorrichtung

1. Bei geringem Flüssigkeitsstand entweicht eventuell angesaugte oder in der Pumpe vorhandene Luft über die automatische Entlüftungsvorrichtung. Neben Luft kann auch Flüssigkeit austreten.

Hat die Pumpe bei niedrigem Flüssigkeitsstand Probleme beim Ansaugen, Netzstecker wiederholt aus-

und einstecken, um den Ansaugvorgang zu unterstützen.

Abbildung E

Automatikbetrieb

1. Bei Bedarf Standfüße ausklappen, siehe Kapitel Inbetriebnahme (SP 9.000 Flat).

Hinweis

Das Ausklappen der Standfüße ist nicht zwingend erforderlich, es wird dadurch jedoch eine höhere Förderleistung erreicht.

1. Netzstecker in Steckdose stecken.

Hinweis

Im Automatikbetrieb steuert der Schwimmerschalter den Pumpvorgang automatisch.

Die Pumpe schaltet ein, sobald der Schwimmerschalter durch den steigenden Flüssigkeitsstand die Einschalthöhe erreicht hat.

Die Pumpe schaltet aus, sobald der Schwimmerschalter durch den sinkenden Flüssigkeitsstand die Ausschalthöhe erreicht hat.

Die Bewegungsfreiheit des Schwimmerschalters muss gewährleistet sein.

Abbildung F

Min / Max SP	9.000 Flat	SP 9.500 Dirt	SP 11.000 Dirt
Einschalthöhe cm*	36 / 44 43 / 50	43 / 50
Ausschalthöhe cm*	15 / 24 18 / 30	18 / 30

* Die Schalthöhen variieren je nach Lage des Schwimmerschalters.

Manueller Betrieb

Hinweis

Im manuellen Betrieb bleibt die Pumpe ständig eingeschaltet. Damit die Pumpe im manuellen Betrieb selbstständig ansaugt, muss der Flüssigkeitsstand mindestens 60 mm (SP 9.500 Dirt und SP 11.000 Dirt) oder 7 mm (SP 9.000 Flat) betragen.

Hinweis

Die Pumpe kann bis zu einer Restflüssigkeitshöhe von 25 mm (SP 9.500 Dirt und SP 11.000 Dirt) oder 1 mm (SP 9.000 Flat) abpumpen.

Die angegebenen Restflüssigkeitshöhen werden nur im manuellen Betrieb erreicht.

Die Bewegungsfreiheit des Schwimmerschalters muss gewährleistet sein.

1. Standfüße einklappen, siehe Kapitel Inbetriebnahme (SP 9.000 Flat).

Hinweis

Durch Einklappen der Standfüße wird im manuellen Betrieb die Flachabsaugung der Flüssigkeit bis 1 mm Restflüssigkeitshöhe möglich.

1. Schwimmerschalter in der Arretierung nach oben zeigend befestigen.

Abbildung G

ACHTUNG

Beschädigungsgefahr bei Trockenlauf!

Trockenlauf führt zu erhöhtem Verschleiß an der Pumpe.

Lassen Sie die Pumpe im manuellen Betrieb nicht unbeaufsichtigt.

Ziehen Sie bei Trockenlauf unverzüglich den Netzstecker aus der Steckdose.

1. Netzstecker in Steckdose stecken.

Betrieb beenden

1. Den Netzstecker aus der Steckdose ziehen. Das Gerät stoppt.

ACHTUNG

Beschädigungsgefahr!

Beschädigungsgefahr durch eingetrocknete Verschmutzungen bzw. Zusätze.

Spülen und reinigen Sie das Gerät unmittelbar nach je- dem Gebrauch.

1. Wurde verschmutzte oder mit Zusätzen versetzte Flüssigkeit gefördert, das Gerät unmittelbar nach dem Beenden des Betriebs spülen und reinigen, siehe Kapitel Spülen und reinigen.

2. Das Gerät und die Zubehöre entleeren und trocknen lassen.

Pflege und Wartung

⚠ GEFAHR

Stromschlag- und Verletzungsgefahr!

Das Gerät enthält elektrische und mechanische Bauteile.

Reinigung und Benutzerwartung dürfen nicht von Kindern durchgeführt werden.

Spülen und reinigen

ACHTUNG

Beschädigungsgefahr!

Beschädigungsgefahr durch eingetrocknete Verschmutzungen bzw. Zusätze.

Spülen und reinigen Sie das Gerät unmittelbar nach je- dem Gebrauch.

1 Wurde verschmutzte oder mit Zusätzen versetzte Flüssigkeit gefördert, muss das Gerät anschließend gespült werden: Mit dem Gerät klares Süßwasser ohne Zusätze fördern, bis alle Verschmutzungen bzw. Zusätze aus dem Gerät gespült sind.

⚠ GEFAHR

Stromschlag- und Verletzungsgefahr!

Das Gerät enthält elektrische und mechanische Bauteile.

Trennen Sie das Gerät immer von der Stromversorgung, bevor Sie es zusammenbauen, zerlegen oder reinigen.

2 Den Netzstecker aus der Steckdose ziehen.

3 Die Taste des Quick-Connects drücken und die Anschlussstutzen abziehen.

Abbildung C

4 Gegebenenfalls Rückstände aus dem Schlauch und am Quick-Connect entfernen.

5 Das Gerät außen mit einem weichen, sauberen Tuch und klarem Süßwasser reinigen.

6 Das Gerät und die Zubehöre entleeren und trocknen lassen.

Wartung

Das Gerät ist wartungsfrei.

Transport

Transport von Hand

⚠ VORSICHT

Verletzungsgefahr durch Stolpern!

An losen Kabeln und Schläuchen besteht Verletzungsgefahr durch Stolpern.

Achten Sie beim Versetzen des Geräts auf Kabel und Schläuche.

1. Das Gerät am Tragegriff anheben und tragen.

Transport in Fahrzeugen

⚠️WARNUNG

Verletzungsgefahr, Beschädigungsgefahr!

Achten Sie beim Transport auf das Gewicht des Geräts. Verstauen oder sichern Sie das Gerät gemäß den geltenden Richtlinien, damit es während des Transports nicht verrutscht oder herumgeschleudert wird.

1. Das Gerät beim Transport in Fahrzeugen nach den jeweils geltenden Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

ACHTUNG

Beschädigungsgefahr durch Frost!

Ein nicht vollständig entleertes Gerät kann durch Frost beschädigt werden.

Entleeren Sie Gerät und Zubehör vollständig, bevor Sie es lagern.

Schützen Sie das Gerät vor Frost.

Lagern Sie das Gerät an einem frostfreien Ort und nicht im Freien.

⚠ VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie bei der Lagerung das Gewicht des Geräts.

1. Die Pumpe und die Zubehöre vollständig entleeren.
2. Die Pumpe und die Zubehöre trocknen lassen.
3. Die Pumpe an einem frostfreien Ort aufbewahren.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

Fehler Ursache Behebung
Die Pumpe läuft, aber fördert nicht	In der Pumpe ist Luft. 1. Die ordnungsgemäß Inbetriebnahme prüfen (siehe Kapitel Inbetriebnahme und Betrieb).
	Schmutzpartikel blockieren den Ansaugbereich.	1. Den Netzstecker aus der Steckdose ziehen.2. Den Ansaugbereich reinigen.
	Der Flüssigkeitsspiegel ist zu gering (manueller Betrieb), siehe Kapitel Technische Daten.	1. Die Pumpe tiefer in die Förderflüssigkeit tauchen, siehe Kapitel Manueller Betrieb.
Die Pumpe läuft nicht an oder bleibt während des Betriebs stehen	Die Stromversorgung ist unterbrochen. 1.	Die Sicherungen und die elektrischen Verbindungen prüfen.
	Der Thermoschutzschalter hat die Pumpe wegen Überhitzung abgeschaltet.	1. Den Netzstecker aus der Steckdose ziehen.2. Die Pumpe abkühlen lassen.3. Den Ansaugbereich reinigen.4. Trockenlaufen der Pumpe verhindern.
	Schmutzpartikel sind im Ansaugbereicheingklemmt.	1. Den Netzstecker aus der Steckdose ziehen.2. Den Ansaugbereich reinigen.
	Der Schwimmerschalter schaltet die Pumpe aus.	1. Automatikbetrieb: Die Position und Freigängigkeit des Schwimmerschalters prüfen und bei Bedarf richtigstellen, siehe Kapitel Automatikbetrieb.2. Manueller Betrieb: Den Schwimmerschalter richtig anbringen, siehe Kapitel Manueller Betrieb.
Förderleistung nimmt ab oder ist zu gering	Der Ansaugbereich ist verstopft. 1. Den N	Netzstecker aus der Steckdose ziehen und den Ansaugbereich reinigen.
	Die Förderleistung der Pumpe ist abhängig von der Förderhöhe und der ange- schlossenen Peripherie.	1. Die max. Förderhöhe beachten, siehe Kapitel Technische Daten. Bei Bedarf größeren Schlauchdurchmesser oder kürzere Schlauchlänge wählen.
	Der Querschnitt auf der Druckseite ist verengt, z. B. durch nicht vollständig geöffnetes Ventil / Kugelhahn.	1. Das Ventil / den Kugelhahn vollständig öffnen.
	Der Schlauch auf der Druckseite ist ge-knickt.	1. Die Knickstellen im Schlauch beseitigen.
Der Quick-Connect lässt sich nicht öffnen	Das Stecksystem Quick-Connect ist durch Verschmutzung blockiert.	1. Den Clip abnehmen und reinigen.

Technische Daten

Leistungsdaten Gerät

Netzspannung V 230-240 230-240 230-240
Netzfrequenz Hz 50 50 50
Nennleistung W 280 280 400
Fördermenge maximal	l/h 9.000 9.500 11.000
Feststoffgehalt im Wasser	kg/m ^3	>2,5	>2,5	>2,5
Druck (max.) MPa(bar)		0,06(0,6)	0,06(0,6)	0,07(0,7)
Förderhöhe (max.)	m	6	6	7
Eintauchtiefe (max.)	m	7	7	7
Zul. Temp. Förderflüssigkeit	°C	5...35	5...35	5...35
Partikelgröße (max.) der zu-lässigen Förder-flüssigkeiten	mm	5	20	20
Mindestflüssig-keitshöhe (ma-nueller Modus)	mm	7	60	60
Restflüssigkeits-höhe	mm	1	25	25
Gewicht (ohne Zubehör)	kg 3,7	3,8	4,4

Technische Änderungen vorbehalten.

Optimierung der Fördermenge

Die Fördermenge ist umso größer:

• je geringer die Förderhöhe ist.
• je größer der Durchmesser des verwendeten Schlauchs ist.
• je kürzer der verwendete Schlauch ist.
• je weniger Druckverlust das angeschlossene Zubehör verursacht.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung

den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Pumpe

Typ: 1.645-xxx

Einschlägige EU-Richtlinien

2014/35/EU

2014/30/EU

2011/65/EU

2009/125/EG

Angewandte Verordnung(en)

(EU) 2019/1781

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Die Unterzeichnenden handeln im Auftrag und mit Voll-macht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Technische gegevens.... 27

Relevante EU-direktiver

2014/35/EU

2014/30/EU

2011/65/EU

2009/125/EF

2 Dra ut nätkontakten ur eluttaget.

www.kaercher.de/REACH

Relevantne EU direktive

2014/35/EU

2014/30/EU

2011/65/EU

2009/125/EZ

Primijenjene uredbe

(EU) 2019/1781

Primijenjene uskladene norme

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

www.kaercher.de/REACH

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
