HASZNÁLATI ÚTMUTATÓ 282151 Hendi

Tisztelt Ügyfelünk, Köszönjük, hogy ezt a Hendi terméket választotta. Kérjük, a készülék csatlakoztatása előtt olvassa el figyelmesen ezt az útmutatót a helytelen használat miatti károk elkerülésére. Különösen figyeljen oda az útmutatóban szereplő biztonsági előírásokra. Biztonsági utasítások

• A helytelen kezelés vagy használat súlyos készülék károsodást vagy sérülést okozhat.

• A készüléket csak rendeltetésszerűen szabad használni.

• A gyártó és az eladó nem felel a készülék he- lytelen kezelése vagy használata által okozott károkért.

• Soha ne nyissa fel önállóan a készülék burkolatát.

• Ne helyezzen tárgyakat a készülék burkolatán belülre.

• Ha a készülék leesik vagy más módon megsérül, a további használat előtt mindig ellenőriztesse és szükség esetén javíttassa azt meg egy erre szakosodott szervizben.

• Soha ne javítsa meg önállóan a készüléket. Ezzel emberi életeket veszélyeztethet.

• Működés közben folyamatosan felügyelje a készüléket.

• A gyermekek nincsenek tisztában a működésben lévő elektromos berendezések okozta veszélyek- kel. Soha ne engedje meg gyermekeknek villam- os berendezések kezelését.

• Csak a készülékhez adott tartozékokat használja.

• Kerülje a túlterhelést.

• A készüléket nem használhatják csökkent fizikai, érzékszervi vagy szellemi képességű személyek (ideértve a gyermekeket is), továbbá olyan sze- mélyek, akik nem rendelkeznek megfelelő tudás- sal és tapasztalattal.

• A töltőt soha ne tárolja vagy hagyja 32°F (0ºC) alatti hőmérsékleten. Rendeltetésszerű használat

• Ez az eszköz professzionális használatra készült.

• A készülék kizárólag hurka/kolbász töltésére készült. Bármilyen egyéb használat a készülék sérüléséhez vagy személyi sérüléshez vezethet.

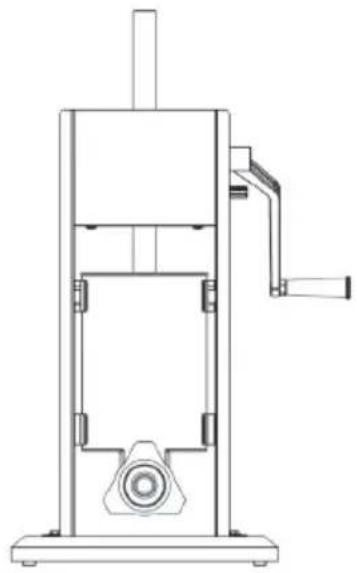

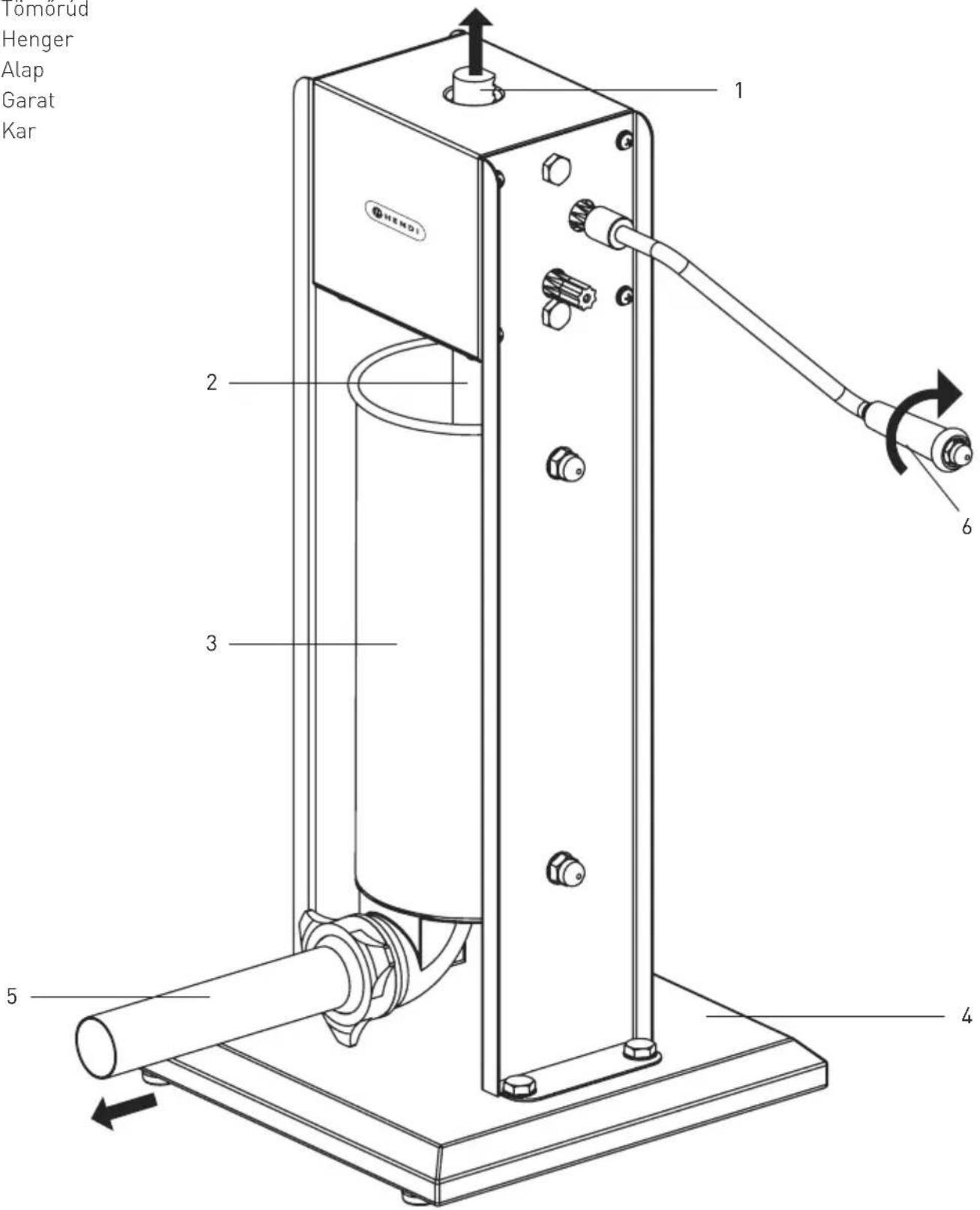

• A készülék bármilyen egyéb célra való üzemelt- etése a készülék nem megfelelő használatának minősül. A készülék nem megfelelő használatáért kizárólagosan a felhasználót terheli a felelősség. A termelési folyamat leírása Töltőberendezésünk segít Önnek ízletes kolbászok készítésében. A készülék vízszintes és függőleg- es tartókkal és új sebességfokozatos rendszerrel rendelkezik. Két sebességfokozatos redukciós ha- jtóval felszerelt, mely kioldja a dugattyút a gyors és könnyed töltés érdekében. A gép ideális kolbász- készítők vagy éttermek számára, akik célja ízletes töltött kolbászok készítése. A készülék leírása

• A töltő kétfokozatos töltőrendszerrel rendelkezik, melynek használata gyors és egyszerű.

• A henger és a dugattyú könnyedén eltávolítható a töltéshez és a tisztításhoz.

• A rozsdamentes acél és a piros változathoz eg- yaránt 4 különböző S/S garat és 3 különböző PP garat tartozik.

• A készülék keményített acél csapágyas és ha- jtórendszerrel felszerelt, mely nyomásellenállóvá teszi.

• Minden alkatrész, mely közvetlenül érintkezik az étellel, megfelel az SGS élelmiszer-higiéniai sz- abványnak.66

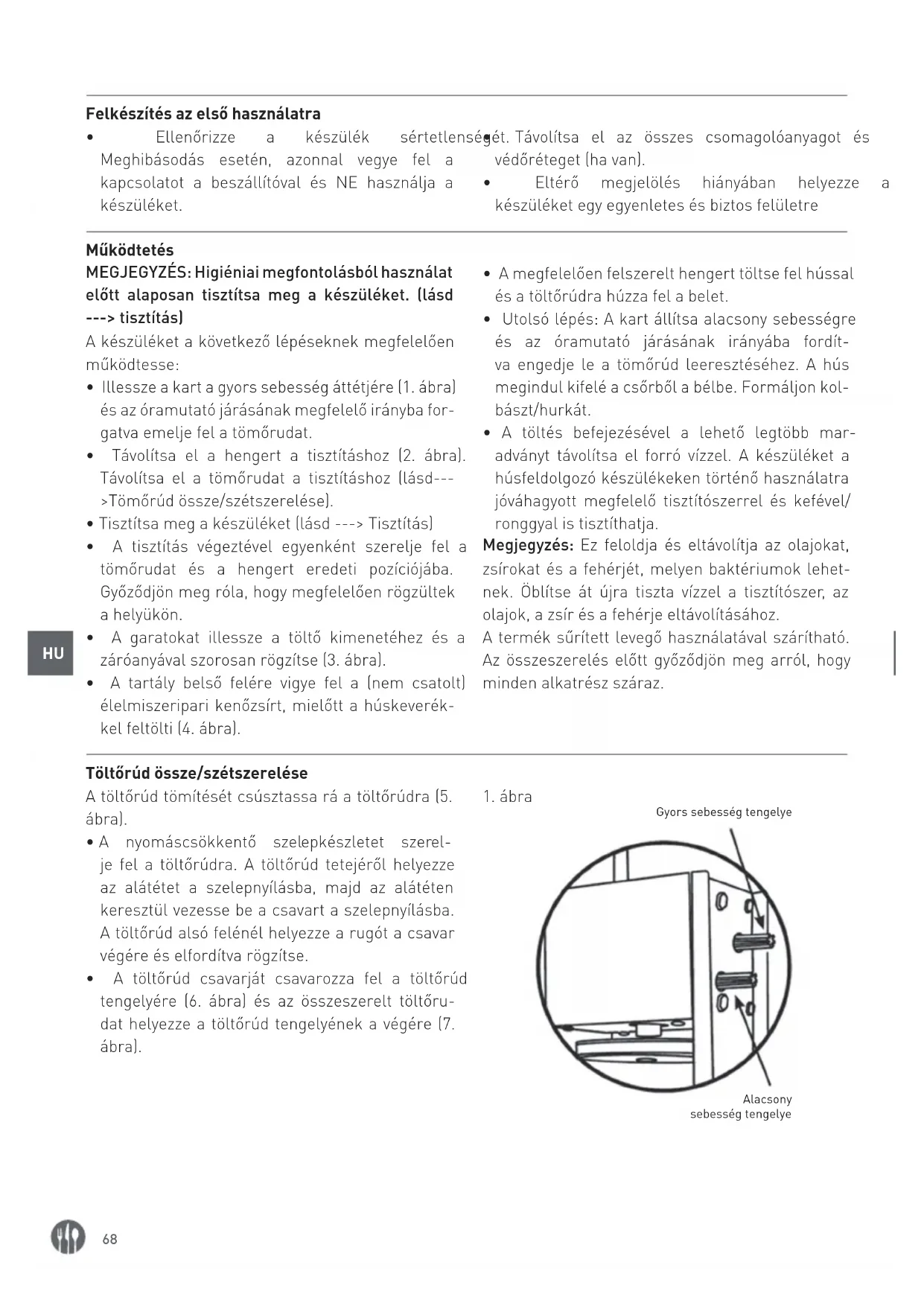

Felkészítés az első használatra

• Ellenőrizze a készülék sértetlenségét. Meghibásodás esetén, azonnal vegye fel a kapcsolatot a beszállítóval és NE használja a készüléket.

• Távolítsa el az összes csomagolóanyagot és védőréteget (ha van).

• Eltérő megjelölés hiányában helyezze a készüléket egy egyenletes és biztos felületre Működtetés MEGJEGYZÉS: Higiéniai megfontolásból használat előtt alaposan tisztítsa meg a készüléket. (lásd ---> tisztítás) A készüléket a következő lépéseknek megfelelően működtesse:

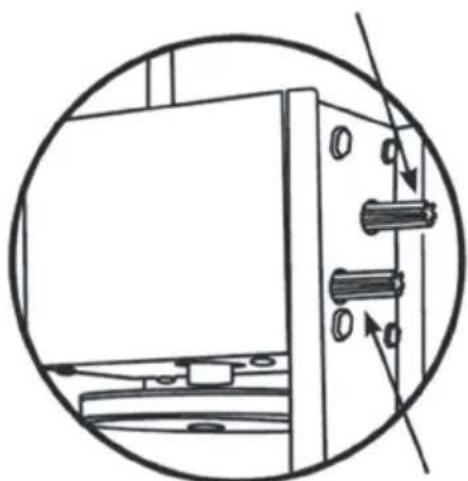

• Illessze a kart a gyors sebesség áttétjére (1. ábra) és az óramutató járásának megfelelő irányba for- gatva emelje fel a tömőrudat.

• Távolítsa el a hengert a tisztításhoz (2. ábra). Távolítsa el a tömőrudat a tisztításhoz (lásd--- >Tömőrúd össze/szétszerelése).

• Tisztítsa meg a készüléket (lásd ---> Tisztítás)

• A tisztítás végeztével egyenként szerelje fel a tömőrudat és a hengert eredeti pozíciójába. Győződjön meg róla, hogy megfelelően rögzültek a helyükön.

• A garatokat illessze a töltő kimenetéhez és a záróanyával szorosan rögzítse (3. ábra).

• A tartály belső felére vigye fel a (nem csatolt) élelmiszeripari kenőzsírt, mielőtt a húskeverék- kel feltölti (4. ábra).

• A megfelelően felszerelt hengert töltse fel hússal és a töltőrúdra húzza fel a belet.

• Utolsó lépés: A kart állítsa alacsony sebességre és az óramutató járásának irányába fordít- va engedje le a tömőrúd leeresztéséhez. A hús megindul kifelé a csőrből a bélbe. Formáljon kol- bászt/hurkát.

• A töltés befejezésével a lehető legtöbb mar- adványt távolítsa el forró vízzel. A készüléket a húsfeldolgozó készülékeken történő használatra jóváhagyott megfelelő tisztítószerrel és kefével/ ronggyal is tisztíthatja. Megjegyzés: Ez feloldja és eltávolítja az olajokat, zsírokat és a fehérjét, melyen baktériumok lehet- nek. Öblítse át újra tiszta vízzel a tisztítószer, az olajok, a zsír és a fehérje eltávolításához. A termék sűrített levegő használatával szárítható. Az összeszerelés előtt győződjön meg arról, hogy minden alkatrész száraz. Töltőrúd össze/szétszerelése A töltőrúd tömítését csúsztassa rá a töltőrúdra (5. ábra).

• A nyomáscsökkentő szelepkészletet szerel- je fel a töltőrúdra. A töltőrúd tetejéről helyezze az alátétet a szelepnyílásba, majd az alátéten keresztül vezesse be a csavart a szelepnyílásba. A töltőrúd alsó felénél helyezze a rugót a csavar végére és elfordítva rögzítse.

• A töltőrúd csavarját csavarozza fel a töltőrúd tengelyére (6. ábra) és az összeszerelt töltőru- dat helyezze a töltőrúd tengelyének a végére (7. ábra).

Gyors sebesség tengelye Alacsony sebesség tengelye69

Alsó bilincsek A tartály szerelvénye Garat

5. ábra 6. ábra 7. ábra

Szelepnyílás Szelepsapka Rugó Csavaralátét Fogantyú Tisztítás

• A készülék külsejét nedves ruhával tisztítsa (víz és enyhe tisztítószer).

• Tisztítsa meg az étellel közvetlen érintkező összes alkatrészt, pl. a hengert, a garatokat, a töltőrudat, stb. A húsfeldolgozó készülékekkel történő használatra jóváhagyott megfelelő tisz- títószert és kefét/rongyot használjon.

• Soha ne használjon agresszív tisztítószereket vagy csiszolóanyagokat. Ne használjon semmily- en éles vagy szúró eszközt. Ne használjon sem benzint, sem oldószereket! Nedves ruhával és szükség esetén öblítővel tisztítsa meg.

Karbantartás és tárolás Karbantartás

• Kérjük, szigorúan tartsa be a felhasználói kézikönyvben foglaltakat. Ezzel jelentősen meg- növeli a készülék élettartamát. A GYÁRTÓ NEM FELELŐS A HELYTELEN MŰKÖDTETÉSBŐL EREDŐ KÁROKÉRT.

• Javasoljuk, hogy hathavonta adjon élelmisze- ripari zsírt az állványra és a hajtórendszerre. Néhány esetben ez attól függ, hogy milyen gyakran használják a gépet.

• Javasoljuk a tömítések hat havonta való cseréjét, a használat függvényében.

• Az összeszerelés előtt győződjön meg arról, hogy az összes alkatrész száraz. Hibaelhárítás Kolbászkészítés során a következő problémák léphetnek fel:

• A tömítések megmerevedhetnek, ha a környezeti hőmérséklet 15°C alá esik. Ebben az esetben NE használja a berendezést. Távolítsa el a tömítést a dugattyúról, merítse for- ró vízbe, hogy megpuhuljon, majd helyezze azt vissza a dugattyúra élelmiszeripari kenőanyag hozzáadásával. Folytassa a készülék használatát. A készülék használatának megkezdése előtt el- lenőrizze, hogy

• a vagdalt hús a fúvókából jön ki a bőrbe, miután erősen megnyomta a dugattyút. Ha nem, NE ny- omja erősebben a dugattyút. Ellenőrizze, hogy a hús nem blokkolja-e a kimenetet vagy a fúvókát. Ha így van, távolítsa el a húst. Blokkolás észlelése esetén ellenőrizze, hogy a vag- dalási fokozat megfelelő-e az adott fúvókához.

A KÉSZÜLÉKET TISZTA ÉS SZÁRAZ HELYEN KELL TARTANI. NE TEGYE KI A KÉSZÜLÉKET ESŐNEK VAGY NEDVESSÉGNEK. Műszaki adatok Tételszám 282571 282588 282090 282151 282137 282144 Szín Rozsdamentes acél Piros Nettó súly Kb. 10,5 kg 12 kg 13,5 kg 20 kg 10,5 kg 12 kg Kapacitás 3L 5L 7L 10L 3L 5L A henger méretei Ø140x(H)200

Termékmé- retek 300x300x (H)530 mm 300x300x (H)640 mm 300x300x (H)790 mm 420x320x (H)650 mm 300x300x (H)530 mm 300x300x (H)640 mm Garatok anyaga Rozsdamentes acél PP Garatok átmérője ø16/ 22/ 32/ 38 mm ø19/ 25/ 35 mm A műszaki adatok előzetes bejelentés nélküli változtatásának joga fenntartva.71
