| Termék típusa | Sarokpolírozó |
| Márka | PowerPlus |
| Modell | POWDP4070 |
| Tápellátás | Li-ion 20 V akkumulátor (nem tartozék) |
| Fordulatszám | 500-3000 ford/perc (elektronikusan állítható) |
| Tárcsa átmérője | 180 mm |
| Orsózár | M14 |
| Motor típusa | Kefe nélküli |
| Akkumulátor csatlakozás | Csúsztatás |
| Hangnyomásszint (LpA) | 75 dB(A) |
| Hangteljesítményszint (LwA) | 86 dB(A) |
| Rezgés (aw) | 1,1 m/s² (K=1,5 m/s²) |
| Digitális kijelző | LCD kijelző sebességjelzővel és hibakódokkal |
| Fogantyú | U alakú fogantyú (jobb-/balkezes) |
| Tartozékok | 180 mm-es öntapadó talp, 180 mm-es szivacspárna, 180 mm-es polírozó sapka, 180 mm-es csiszolópapír, hatszögletű kulcs, 2 csavar, használati útmutató |
| Súly | Körülbelül 1,5 kg (akkumulátor nélkül) |
| Karbantartás | Tisztítsa a szellőzőnyílásokat puha ruhával és szappanos vízzel. Ne használjon oldószereket. |
| Garancia | Gyártói szabvány garancia (akkumulátorra, töltőre és normál kopásra nem vonatkozik) |
Gyakran ismételt kérdések - POWDP4070 PowerPlus
Felhasználói kérdések a következőről POWDP4070 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Polírozó PDF formátumban ingyenesen! Találja meg kézikönyvét POWDP4070 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWDP4070 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWDP4070 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
7.1 Akumulátory....6
7.2 Nabiječky....7
8 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ AKUMULÁTORU.....7
5.1 Munkakörnyezet....4
5.2 Elektromos biztonság....4
5.3 Személyi biztonság....5
5.4 Az elektromos működtetésű szerszámok helyes használata....5
5.5 Szerviz 6
5.6 Hosszabbítókábel használata....6
6 SPECIÁLIS BIZTONSÁGI UTASÍTÁSOK....6
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ......6
7.1 Akkumulátorok....6
7.2 Töltök....7
8 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLÍTÁSA 7
8.1 Töltő kijelzései (2. ábra)....7
8.2 Akkumulátor behelyezése / eltávolítása (3. ábra)....8
8.3 Akkumulátor kapacitás jelző (4. ábra)....8
9 ÖSSZESZERELÉS 8
9.1 A fogantyú felszerelése (5. ábra)....8
9.2 A kiegészítő alkatrészek felszerelése (6. ábra)....8
9.3 Kiegészítők (7. ábra) 8
9.3.1 Csiszolókorong 8
9.3.2 Rostlemez 8
9.3.3 Gyapjú fényezőkorong....9
10 ÜZEMELTETÉS 9
10.1 Sebességszabályozás (8. ábra)....9
10.1.1 A sebesség növelése....9
POWDP4070 HU
10.1.2 A sebesség csökkentése....9
10.2 Be- és kikapcsolás (9. ábra) 9
10.3 Kikapcsolás....9
11 LCD KIJELZÓ UTASÍTÁSAI 10
11.1 Sebességválasztási utasítások....10
11.2 Hiba kijelzési utasítások....10
12 TISZTÍTÁS ÉS KARBANTARTÁS ...... 11
12.1 Tisztítás 11
12.2 Karbantartás....11
13 MÜSZAKI ADATOK....11
14 ZAJKIBOCSÁTÁS....11
15 JÓTÁLLÁS....12
16 KÖRNYEZETVÉDELEM....12
17 MEGFELELŐSÉGI NYILATKOZAT 13

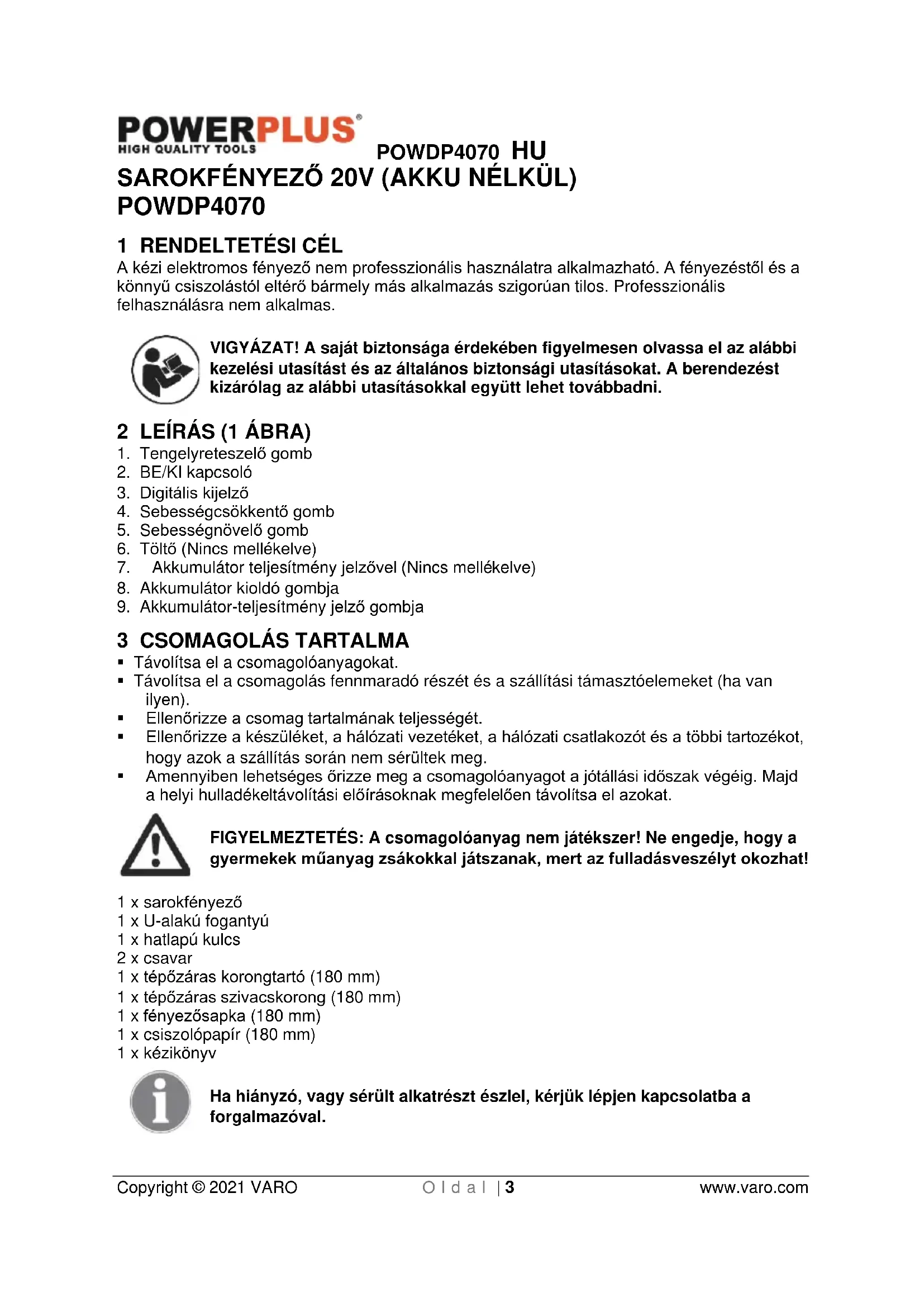

SAROKFÉNYEZŐ 20V (AKKU NÉLKÜL) POWDP4070
1 RENDELTETÉSI CÉL
A kézi elektromos fényező nem professzionális használatra alkalmazható. A fényezéstől és a könnyű csiszolástól eltérő bármely más alkalmazás szigorúan tilos. Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (1 ÁBRA)
- Tengelyreteszelő gomb
- BE/KI kapcsoló
- Digitális kijelző
- Sebességcsökkentő gomb
- Sebességnövelő gomb
- Töltő (Nincs mellékelve)
- Akkumulátor teljesítmény jelzővel (Nincs mellékelve)
- Akkumulátor kioldó gombja
- Akkumulátor-teljesítmény jelző gombja
3 CSOMAGOLÁS TARTALMA
■ Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.
- Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1 x sarokfényező
1 x U-alakú fogantyú
1 x hatlapú kulcs
2 x csavar
1 x tépőzáras korongtartó (180 mm)
1 x tépőzáras szivacskorong (180 mm)
1 x fényezősapka (180 mm)
1 x csiszolópapír (180 mm)
1 x kézikönyv
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:
 | Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás. |  | Az európai irányelv(ek) szükséges követelményei szerint. |
 | Használat előtt olvassa el a kezelési utasítást! |  | II. Érintésvédelmi osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására (csak a töltőhöz). |
 | Környezeti hőmérséklet max. 40 °C (csak az elemhez). |  | Az akkumulátort és a töltőt ne tegye ki víz hatásának. |
 | Az akkumulátort és a töltőt csak beltéri helyiségben használja. |  | Az akkumulátort vagy a töltőt tilos elégetni. |
 | Viseljen szemvédőt! |  | Viseljen kesztyűt! |
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Órizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözöket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
■ Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
- Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
POWDP4070 HU
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áramvédőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
5.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.
- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.
POWDP4070 HU
- Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Szerviz
- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
5.6 Hosszabbítókábel használata
Kizárólag jóváhagyott és a készülék teljesítményének megfelelő hosszabbítókábelt használjon. A vezeték legkisebb megengedett keresztmetszete 1,5 mm². Amikor kábeldobot használ, mindig tekerje le teljesen a kábelt.
6 SPECIÁLIS BIZTONSÁGI UTASÍTÁSOK
- A kiegészítők sebességének legalább a készülék figyelmeztető jelzésen szereplő sebességnek megfelelő besorolásúnak kell lenniük. A megadott névleges sebesség felett működtetett korongok, valamint egyéb kiegészítők elrepülhetnek és sérülést okozhatnak.
- Tartsa a készüléket a szigetelt markolatnál fogva, amikor működés közben a vágóeszköz rejtett vezetékhez, vagy a saját vezetékéhez érhet. Az élő vezetékkel való érintkezés során a készülék fém alkatrészei továbbíthatiák az áramot és megrázhatiák a kezelőt.
- Működtetés előtt alaposan ellenőrizze a markolatot, hogy repedések, sérülések, vagy eldeformálódás található-e rajta. Azonnal cserélje ki a repedt, sérült, vagy eldeformálódott korongot.
■ Tartsa a készüléket erősen.
■ Tartsa a kezét a forgó alkatrészektöl távol. - Figyeljen oda, hogy a tépőzáras korongtartó és a gyapjú fényezősapka, vagy a szivacskorong ne érien hozzá a munkadarabhoz a készülék be- vagy kikapcsolása előtt.
- Tilos a készüléket bekapcsolva letenni. Csak akkor működtesse a készüléket, amikor az a kezében van.
- Tilos a munkadarabot a megmunkálás után azonnal megérinteni. Az nagyon felforrósodhat és égést okozhat.
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ
7.1 Akkumulátorok
- Tilos bármi okból kifolyólag kinyitni.
- Tilos olyan helyen tárolni, ahol a hömérséklet meghaladhatja a 40 °C-ot.
■ Csak 4 °C és 40 °C közötti hömérsékleten töltse. - Az akkumulátorokat hűvös, száraz helyen tárolja (5 °C-20 °C között). Ne tárolja az akkumulátorokat lemerült állapotban.
- Előnyösebb, ha a lemerült Li-ion akkukat rendszeresen feltölti (évente legalább 4 alkalommal). A Li-ion akku hosszú távú tárolásához a 40%-os teljesítmény ideális.
- Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.
- Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet.
POWDP4070 HU
- Ne hütse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolit kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.
- Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket:
-Óvatosan törölje le a folyadékot egy ruhával. Kerülje a börrel való érintkezést.
-Börrel való érintkezés és szembe jutás esetén kövesse az alábbi utasításokat:
√ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel.
√ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Forduljon orvoshoz.
Tüzveszély! Kerülje el, hogy a leválasztott akkumulátor érintkezői rövidzárlatosak legyenek. Tilos az akkumulátort elégetni.
7.2 Töltök
- Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.
- A sérült vezetékeket azonnal cserélje ki.
- Tilos víz hatásának kitenni.
- Tilos a töltöt felnyitni.
- Ne tesztelje a töltöt.
A töltő csak beltéri használatra alkalmas.
8 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLÍTÁSA
8.1 Töltő kijelzései (2. ábra)
Csatlakoztassa a töltöt a konnektorhoz:
■ Folyamatos zöld: kész a feltöltésre.
- Villogó piros: töltés folyamatban.
■ Folyamatos zöld: feltöltött.
■ Folyamatos zöld és piros: az akkumulátor vagy a töltő hibás.
Megjegyzés: ha az akkumulátor nem illeszkedik megfelelően, húzza ki, és ellenőrizze, hogy az akkumulátor egység a megfelelő modell ehhez a töltőhöz, ahogy az a műszaki leírásban szerepel. Ne töltsön más típusú akkumulátort, vagy olyan akkumulátort, amely nem illeszkedik biztonságosan a töltőhöz.
- Gyakran ellenőrizze a töltöt és az akkumulátort, miközben az csatlakoztatott a konnektorhoz.
- A töltés befejezése után húzza ki a töltőt a konnektorból, és húzza ki belőle az akkumulátort.
- Használat előtt tegye lehetővé, hogy az akkumulátor egység lehüljön.
POWDP4070 HU
- Tárolja a töltöt és az akkumulátort zárt helyen, a gyermekek elől elzárva.
MEGJEGYZÉS: Ha az akkumulátor forró a szerszám folyamatos üzemeltetése miatt, a töltést megelőzően hagyja lehülni szobahömérsékletre. Ezzel megnöveli az akkumulátor élettartamát.
8.2 Akkumulátor behelyezése / eltávolítása (3. ábra)
FIGYELEM: Mielőtt bármilyen beállítást végezne a szerszámon, kapcsolja azt ki, vagy távolítsa el belőle az akkumulátort.
- Az egyik kezével fogja meg a szerszámot, a másik kezével pedig az akkumulátor egységet (7).
- A beszereléshez: nyomja és csúsztassa akkumulátort az akkumulátor nyílásba, és ellenőrizze, hogy az akkumulátor hátoldalán a kioldó retesz a helyére pattant, és az akkumulátor biztonságosan rögzítette az üzemeltetés megkezdése előtt.
- Az eltávolításhoz: Nyomja meg az akkumulátor kioldó reteszt, és ezzel egy időben húzza ki az akkumulátort.
8.3 Akkumulátor kapacitás jelző (4. ábra)
Az akkumulátor egységen vannak akkumulátor kapacitás kijelzők, ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha benyomja a gombot (9). Kérjük, a készülék használata előtt nyomja meg a kapcsoló ravaszt, hogy ellenőrizze, az akkumulátor elégségesen feltöltött a készülék megfelelő működéséhez.
A 3 LED mutathatja az akkumulátor töltöttségi állapotát:
3 LED világít: Az akkumulátor teljesen feltöltött.
2 LED világít: Az akkumulátor 60%-ig feltöltött.
1 LED világít: Az akkumulátor majdnem lemerült.
9 ÖSSZESZERELÉS
9.1 A fogantyú felszerelése (5. ábra)
A fogantyú bal- és jobbkezes használatra egyaránt alkalmas.
- Szerelje fel a fogantyút úgy, hogy a lyukak egybe essenek a készüléken kialakított lyukakkal.
- Szorítsa meg a fogantyút a csavarokkal és a hatlapú kulccsal.
9.2 A kiegészítő alkatrészek felszerelése (6. ábra)
- Nyomja meg a tengelyzárat (a).
- Csavarozza rá a korongtartót a tengelyre, és szorítsa meg a csavarokat.
- Oldja ki a tengelyzárat.
- Szerelje fel a kívánt alkatrészeket a korongtartóra.
9.3 Kiegészítők (7. ábra)
9.3.1 Csiszolókorong
Új festék és műanyag csiszolására és fényezésére alkalmas.
9.3.2 Rostlemez
Ez más korongokkal kombinálva használandó.
9.3.3 Gyapjú fényezőkorong
Ezt magas fényezési eredmény eléréséhez lehet használni. A rostlemezzel kombinálva használandó.
10 ÜZEMELTETÉS
Mindig tartsa be a biztonsági utasításokat és az alkalmazandó előírásokat.
- Tartsa a készüléket a munkadarabtól távol, amikor azt ki-, vagy bekapcsolja.
10.1 Sebességszabályozás (8. ábra)
10.1.1 A sebesség növelése
A gép bekapcsolása után nyomja meg a sebességnövelő gombot (5). A gomb megnyomásakor az LCD kijelzön a 05, 08, 15, 20, 25, 30 számok láthatók, ami 500 fordulat/perc, 800 fordulat/perc, 1500 fordulat/perc, 2500 fordulat/perc, 3000 fordulat/perc sebességfokozatot jelent.
10.1.2 A sebesség csökkentése
Nyomja meg a sebességcsökkentő (4) gombot a készülék bekapcsolása után, és amikor a gép sebessége meghaladja az 500 fordulat/perc értéket. A gomb megnyomásakor az LCD kijelzön a 05, 08, 15, 20, 25, 30 számok láthatók, ami 500 fordulat/perc, 800 fordulat/perc, 1500 fordulat/perc, 2500 fordulat/perc, 3000 fordulat/perc sebességfokozatot jelent.
Amikor viaszt, vagy fényezőt alkalmaz, ne indítsa a készüléket magas sebességen.
10.2 Be- és kikapcsolás (9. ábra)
A készüléket a Be/Ki kapcsoló jobbra „I” helyzetbe történő állításával lehet bekapcsolni.
10.3 Kikapcsolás
A Be/Ki kapcsoló bal oldali „0” irányba történő állításával lehet a készüléket kikapcsolni.
A fényező a kikapcsolás után még egy ideig forog.
Csak akkor tegye le a készüléket, amikor a motor teljesen leállt. Ne tegye a készüléket poros felületre, mert porrészecskék bejuthatnak a készülék belsejébe.
Tilos a készüléket a tengelykulcs használatával leállítani.
11 LCD KIJELZÓ UTASÍTÁSAI
11.1 Sebességválasztási utasítások
| Sebességfokozat kiválasztása | |||
| Sebességfokozat | Képernyőn megjelenő szám | Jelzett sebesség | Megjegyzés |
| 0 | 00 | Nincs sebesség | Bekapcsolás |
| 1 | 05 | 500±10% | |
| 2 | 08 | 800±10% | |
| 3 | 10 | 1000±10% | |
| 4 | 15 | 1500±10% | |
| 5 | 20 | 2000±10% | |
| 6 | 25 | 2500±10% | |
| 7 | 30 | 2800±10% | A legnagyobb sebesség |
11.2 Hiba kijelzési utasítások
| Hiba kijelzési utasítások | |||
| Hiba szám | Jelenség | Lehetséges kiváltó ok | Megoldás |
| E1 | E1 | Túlterhelés elleni védelem:1. Túlterhelés elleni védelem (az üzemi áram meghaladja a beállított áramot).2. A készülék meghibásodott. | 1. Kapcsolja ki a készüléket.2. Indítsa újra a készüléket.3. Ha a fenti 2 művelet nem működik, akkor vigye a készüléket szakemberhez javíttatásra. |
| E3 | E3 | Bekapcsolási hiba elleni védelem:1. Valami külső okból kifolyólag a motor nem működik.2. A készülék meghibásodott. | 1. Kapcsolja ki a készüléket.2. Indítsa újra a készüléket.3. Ha a fenti 2 művelet nem működik, akkor vigye a készüléket szakemberhez javíttatásra. |
| E4 | E4 | Túl magas nyomaték miatti blokkolás:Túlterhelt.A készülék meghibásodott. | 1. Kapcsolja ki a készüléket.2. Indítsa újra a készüléket.3. Ha a fenti 2 művelet nem működik, akkor vigye a készüléket szakemberhez javíttatásra. |
| E5 | E5 | Túlmelegedés elleni védelem: A gép hosszú ideig nagy terheléssel működik, és az MOS (fém-oxid félvezető)hőmérséklete most magasabb, mint a beállított védelmi hőmérséklet, ami a gépműködésének leállásához vezet. | Kapcsolja ki a gépet, és hűtse fél órán keresztül. A gépet akkor lehet újra bekapcsolni, amikor a MOS hőmérséklete lecsökken, hogy be lehessen állítani ahőmérsékletet. |
| E6 | E6 | A feszültségvédelem hiánya: az elektromos töltés mennyisége 14 V ± 0,5 V-nál alacsonyabb. | Töltse fel az akkumulátort, és használja a teljesen feltöltött akkumulátort. |
| E7 | E7 | Hardver védelem: géphiba. | 1. Kapcsolja ki a készüléket.2. Indítsa újra a készüléket.3. Ha a fenti 2 művelet nem működik, akkor javíttatás céljából vigye a készüléket szakemberhez. |
POWDP4070 HU
| E8 | E8 | Motorvédelem: géphiba. | 1. Kapcsolja ki a készüléket.2. Indítsa újra a készüléket.3. Ha a fenti 2 művelet nem működik, akkor javíttatás céljából vigye a készüléket szakemberhez. |
| E9 | E9 | Túlfeszültség-védelem: 1. Az akkumulátor feszültsége túl magas, és meghaladja a beállított értéket. | 1. Ellenőrizze, hogy az akkumulátor feszültsége megfelelő-e vagy sem. 21 V értéknek kell lennie.2. Használjon tanúsítvánnyal rendelkező akkumulátort. |
12 TISZTÍTÁS ÉS KARBANTARTÁS
12.1 Tisztítás
- Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését.
- Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.
- Tartsa a szellőzőnyílásokat portól és piszoktól mentesen.
- Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.
Ne használjon olyan oldószereket mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.
12.2 Karbantartás
Készülékeinket úgy tervezték, hogy hosszú ideig minimális karbantartás mellett tudjanak működni. A folyamatos kielégítő működtetés függ a készülék megfelelő karbantartásától és a rendszeres tisztán tartástól.
13 MÜSZAKI ADATOK
| Modellsz. | POWDP4070 |
| Névleges feszültség AC (Un) | 20 V |
| Forgási sebesség (n) | 500 – 3000 min ^-1 |
| Korongátmérő | 180 mm |
| Tengelyzár | M 14 |
| Akkumulátor csatlakoztatás | Becsúsztatás |
| Elektromos motor típusa | Kefe nélküli |
14 ZAJKIBOCSÁTÁS
A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)
| Hangnyomásszint LpA | 75dB(A) |
| Hangteljesítményszint LwA | 86dB(A) |
FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.
aw (Rezgésszint)
1.1m/s²
K = 1,5 ~m / s^2
POWDP4070 HU
15 JÓTÁLLÁS
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás miatt meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat, stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítás árát.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívia a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benvújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulaidonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyvilások, rendszeresen ellenőrzött szénkefék...)
A vásárlási szelyényt a vásárlás időpontiának bizonyításához meg kell őrizni.
- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
16 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!
17 MEGFELELŐSÉGI NYILATKOZAT
VARO N.V. - Vic. Van Rompuy N.V Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: Sarokfényező
Márkanév: POWERplus
Cikkszám: POWDP4070
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjág):
2011/65/EU
2006/42/EC
2014/30/EU
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN60745-1:2009
EN60745-2-3:2011
EN55014-1:2017
EN55014-2:2015
A műszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Mertens Ludo
Ludo Mertens
