POWDP4070 - Kiillotin PowerPlus - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kulmapuhdistuskone
Merkki	PowerPlus
Malli	POWDP4070
Virtalähde	20 V litiumioniakku (ei sisälly)
Pyörimisnopeus	500–3000 kierr/min (säädettävissä elektronisesti)
Levyn halkaisija	180 mm
Karan lukitus	M14
Moottorityyppi	Harjaton
Akun liitäntä	Liukuva liitäntä
Äänenpainetaso (LpA)	75 dB(A)
Äänitehotaso (LwA)	86 dB(A)
Tärinä (aw)	1.1 m/s² (K=1.5 m/s²)
Digitaalinäyttö	LCD-näyttö nopeuden ja virhekoodien näyttämiseen
Kahva	U-muotoinen kahva (oikeakätinen/vasenkätinen)
Mukana tulevat tarvikkeet	180 mm tarrakiinnitteinen aluslevy, 180 mm sienikumityyny, 180 mm kiillotuspusero, 180 mm hiomapaperi, kuusiokoloavain, 2 pulttia, käyttöohje
Paino	Noin 1,5 kg (ilman akkua)
Huolto	Puhdista ilmanvaihtoaukot pehmeällä liinalla ja saippuavedellä. Älä käytä liuottimia.
Takuu	Valmistajan vakiotakuu (ei koske akkua, laturia, normaalia kulumista)

Usein kysytyt kysymykset - POWDP4070 PowerPlus

Mikä on PowerPlus POWDP4070 -kiillotuskoneen vaadittu akkujännite?

Se toimii 20 V litiumioniakulla (ei sisälly pakkaukseen).

Kuinka säätää pyörimisnopeutta?

Käytä nopeuden lisäys- (5) ja laskupainikkeita (4). LCD-näyttö näyttää tasot: 05 (500 kierr/min), 08, 10, 15, 20, 25, 30 (2800 kierr/min).

Mitä virhekoodi E1 näytössä tarkoittaa?

Koodi E1 ilmaisee ylikuormitussuojausta. Sammuta työkalu ja käynnistä se uudelleen. Jos virhe toistuu, vie laite ammattilaiselle.

Voinko käyttää kiillotuskonetta ilman akkua?

Ei, kiillotuskone on langaton ja tarvitsee yhteensopivan 20 V akun toimiakseen.

Kuinka kahva asennetaan?

Kohdista U-muotoisen kahvan reiät koneen reikiin ja kiinnitä se mukana tulevilla pulteilla ja kuusiokoloavaimella.

Mitä tarvikkeita kiillotuskoneen mukana tulee?

Laatikko sisältää: 1 tarrakiinnitteisen 180 mm aluslevyn, 1 sienikumityynyn, 1 kiillotuspuseron, 1 hiomapaperin, 1 kuusiokoloavaimen ja 2 pulttia.

Kuinka kiillotuskone puhdistetaan?

Puhdista ilmanvaihtoaukot pehmeällä liinalla ja saippuavedellä. Älä koskaan käytä liuottimia, kuten bensiiniä tai alkoholia.

Voiko kiillotuskonetta käyttää hiontaan?

Kyllä, se on suunniteltu kiillotukseen ja kevyeen hiontaan. Käytä sopivia tarvikkeita (hiomalaikka).

Mikä on akun latausaika?

Käyttöohje ei kerro tarkkaa aikaa, mutta laturi näyttää: vilkkuva punainen = latauksessa, tasainen vihreä = ladattu.

Kuinka kiillotustarvike vaihdetaan?

Paina karan lukitus (a) pohjaan, ruuvaa/irrota aluslevyn pidike ja asenna haluamasi tarvike pidikkeeseen.

KÄYTTÖOHJE POWDP4070 PowerPlus

1 KÄYTTÖTARKOITUS....3
2 KUVAUS (KUVA 1)....3
3 PAKKAUKSEN SISÄLTÖ....3
4 SYMBOLIT 4
5 YLEISET TURVALLISUUSOHJEET ....4
5.1 Työskentelyalue....4
5.2 Sähköturvallisuus 4
5.3 Henkilöturvallisuus....5
5.4 Sähkölaitteiden huolellinen käsittely ja käyttö....5
5.5 Huolto 5
5.6 Jatkojohtojen käyttö 5
6 ERITYISIÄ TURVALLISUUSMÄÄRÄYKSIÄ....6
7 LISÄTURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN....6
7.1 Akut....6
7.2 Laturi....7
8 LATAUS JA ASETUS TAI AKUN POISTO....7
8.1 Laturin merkkivalot (kuva 2)....7
8.2 Akun poistaminen/asettaminen (kuva 3)....7
8.3 Akun varauskyvyn ilmaisin (kuva 4)....7
9 ASENNUS 8
9.1 Kahvan kokoaminen (kuva 5)....8
9.2 Lisävarusteiden kokoaminen (kuva 6)....8
9.3 Lisävarusteet (kuva 7)....8
9.3.1 Hiomalevy....8
9.3.2 Kuitulaikka 8
9.3.3 Kiillotusvilla....8
10 KÄYTTÖ....8
10.1 Nopeuden säätö (kuva 8)....8
10.1.1 Nopeuden lisääminen 8

POWDP4070 FI

10.1.2 Nopeuden alentaminen 8
10.2 Kytkeminen päälle ja pois (kuva 9)....8
10.3 Kytkeminen pois 9
11 LCD-NÄYTÖN KÄSKYT 9
11.1 Nopeuden valintakäskyt....9
11.2 Näytetyt virhekäskyt 9
12 PUHDISTUS JA HUOLTO....10
12.1 Puhdistus 10
12.2 Kunnossapito....10
13 TEKNISET TIEDOT....10
14 MELU....11
15 TAKUU....11
16 LAITTEEN KÄYTÖSTÄ POISTAMINEN 11
17 VAATIMUSTENMUKAISUUSVAKUUTUS....12

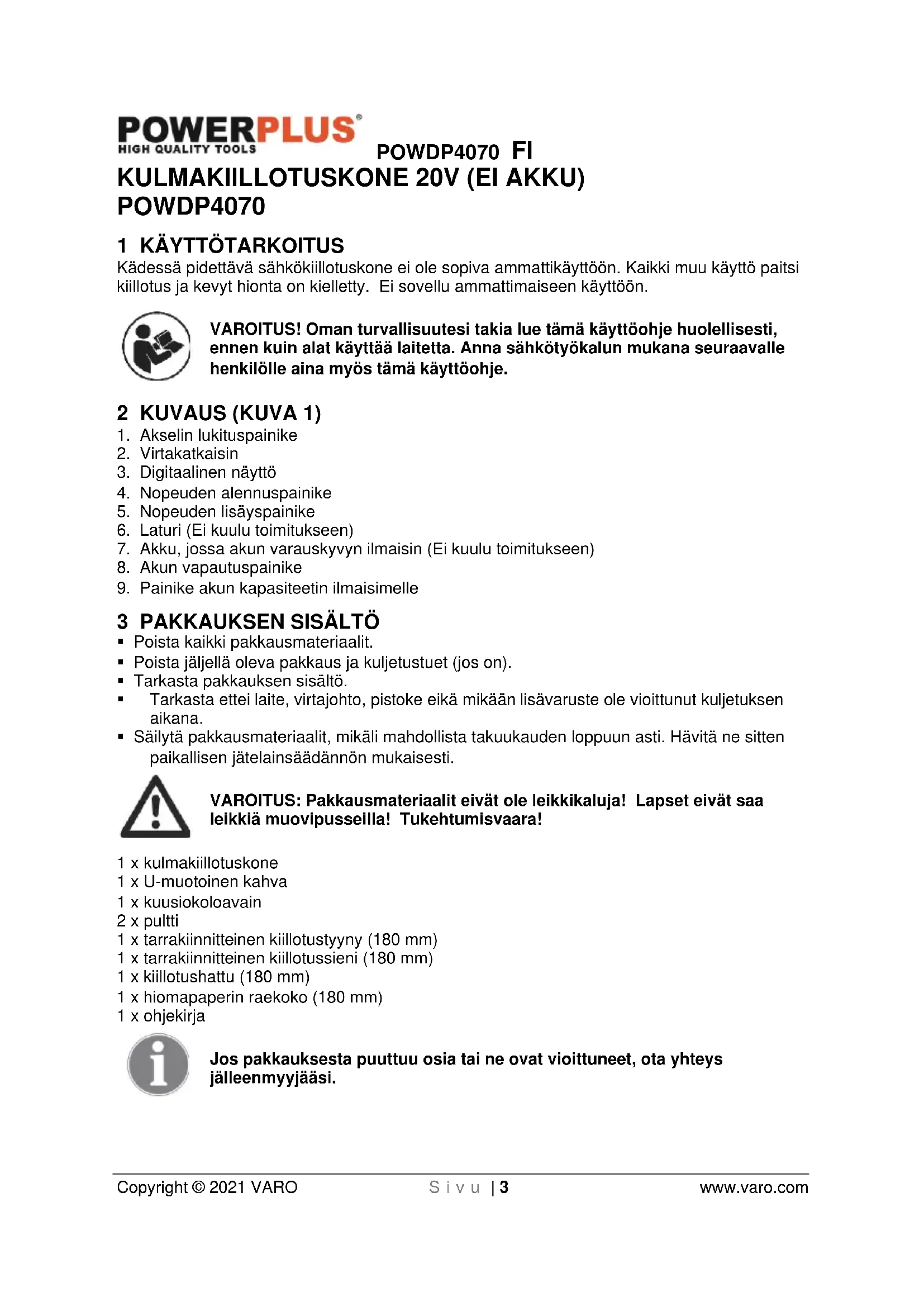

KULMAKIILLOTUSKONE 20V (EI AKKU)

POWDP4070

1 KÄYTTÖTARKOITUS

Kädessä pidettävä sähkökiillotuskone ei ole sopiva ammattikäyttöön. Kaikki muu käyttö paitsi kiillotus ja kevyt hionta on kielletty. Ei sovellu ammattimaiseen käyttöön.

VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 KUVAUS (KUVA 1)

1. Akselin lukituspainike
2. Virtakatkaisin
3. Digitaalinen näyttö
4. Nopeuden alennuspainike
5. Nopeuden lisäyspainike
6. Laturi (Ei kuulu toimitukseen)
7. Akku, jossa akun varauskyvyn ilmaisin (Ei kuulu toimitukseen)
8. Akun vapautuspainike
9. Painike akun kapasiteetin ilmaisimelle

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.
- Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
■ Tarkasta pakkauksen sisältö.
Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit, mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

1 x kulmakiillotuskone
1 x U-muotoinen kahva
1 x kuusiokoloavain
2 x pultti
1 x tarrakiinnitteinen kiillotustyyny (180 mm)
1 x tarrakiinnitteinen kiillotussieni (180 mm)
1 x kiillotushattu (180 mm)
1 x hiomapaperin raekoko (180 mm)
1 x ohjekirja

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

POWDP4070 FI

4 SYMBOLIT

Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

		Henkilö- sekä laitevahinkovaara.			Voimassa olevien EU-direktiivien turvallisuusstandardien mukainen.
		Lue ohjekirja ennen käyttöä.			Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita (vain laturi).
		Ympäristölämpötila korkeintaan 40 °C (vain akku).			Älä altista laturia eikä akkua vedelle.
		Käytä akkua ja laturia vain suljetuissa tiloissa.			Akkua tai laturia ei saa polttaa.
		Suojalasien käyttöä suositellaan.			Käytä aina suojalaseja.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

5.1 Työskentelyalue

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.
• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

• Tarkasta aina, että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.
• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.
• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.
• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.
• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

POWDP4070 FI

5.3 Henkilöturvallisuus

- Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.

- Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

- Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF-asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.

- Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.

- Älä kurotaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

- Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

- Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilantejta.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

- Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun kävtöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

- Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on koriattava.

- Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti kävnnistymään.

- Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

- Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

- Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittayat vähemmän ja niitä on helpompi käyttää.

- Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyvyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

- Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

5.6 Jatkojohtojen käyttö

Käytä vain hyväksyttyä jatkojohtoa, joka on koneen tehoon sopiva. Pienin johdon paksuus on 1,5 mm². Kaapelikelaa käytettäessä kela on purettava täysin auki.

6 ERITYISIÄ TURVALLISUUSMÄÄRÄYKSIÄ

• Lisävarusteiden nopeuden luokituksen tulee olla vähintään se, mitä on suositeltu työkalun varoituskyltissä. Kiekot ja muut lisävarusteet, jotka ylittävät nimellisnopeuden voivat sinkoutua irti ja aiheuttaa loukkaantumisen.
• Pidä kiinni työkalun eristetyistä otepinnoista, kun suoritat tehtävää, jossa työkalu voi saada kosketuksen piilossa oleviin johtoihin tai omaan johtoonsa. Kosketus jännitteiseen johtoon siirtää jännitteen työkalun paljaisiin metalliosiin ja käyttäjä voi saada sähköiskun.
• Tarkasta huolellisesti ennen käyttöä, ettei laikassa ole halkeamia, vikoja tai vääntymiä. Vaihda halkeillut, vioittunut tai vääntynyt laikka välittömästi.
• Pidä työkalusta tukevasti kiinni.
• Pidä kädet etäällä pyörivistä osista.
• Varmista että tarrakiinnitteinen tyyny ja kiillotusvilla tai kiillotussieni eivät kosketa työstettävään kappaleeseen, ennen kuin katkaisin on kytketty pois/päälle.
• Älä jätä työkalua käyntiin. Käytä työkalua vain pitämällä sitä kiinni kädessä.
• Älä koske työkappaleeseen heti käytön jälkeen se voi olla erittäin kuuma ja voi polttaa ihoasi.

- Älä yritä koskaan mistään syystä avata.

- Älä varastoi tiloissa, joissa lämpötila voi ylittää 40 °C.

■ Lataa vain 4 °C - 40 °C ympäristölämpötilassa.

- Säilytä akut viileässä ja kuivassa tilassa (5-20 °C). Älä koskaan säilytä akkuja lataamattomina.

- Li-ion-akkujen sähkövaraus on parasta purkaa säännöllisesti ja ladata ne uudelleen (vähintään 4 kertaa vuodessa). Pitkään varastoitaessa Li-ion-akun jhannelataus on 40 %.

- Akkuja hävitettäessä noudata kohdassa "Ympäristön suojeleminen" annettuja ohjeita.

- Älä aiheuta oikosulkuja. Jos liitäntä tehdään positiivisen (+) ja negatiivisen (-) liittimen välillä suoraan tai tapahtuu vahingossa kosketus metalliesineisiin, akkuun tulee oikosulku ja voimakas virta virtaa ja saa aikaan lämmön kehittymistä, mistä voi olla seurauksena kotelon halkeaminen tai tulipalo.

- Ei saa kuumentaa. Jos akkuja kuumennetaan yli 100 °C, tiivisteet ja eristeet ja muut muovikomponentit voivat vioittua ja seurauksena voi olla akkunesteen vuoto ja/tai sisäinen oikosulku, joka saa aikaan lämmön kehittymistä ja aiheuttaa halkeamia tai tulipalon. Älä myöskään hävitä akkuja polttamalla. Siitä voi olla seurauksena räjähdys ja/tai vakava palaminen.

- Äärimmäisissä olosuhteissa voi tapahtua akun vuotaminen. Jos huomaat nestettä akun päällä, toimi seuraavasti:

– Pyyhi neste pois huolellisesti pyyhkeellä. Vältä ihokosketusta.

– Iho- tai silmäkosketuksessa noudata alla olevia ohjeita:

√ Huuhtele välittömästi vedellä. Neutralisoi miedolla hapolla kuten sitruunamehulla tai etikalla.

√ Silmäkosketuksessa huuhtele huolellisesti puhtaalla vedellä vähintään 10 minuuttia. Hakeudu lääkärinhoitoon.

Tulipalon vaara! Vältä oikosulkua irrotetun akun liitännöissä. Akkua ei saa polttaa.

POWDP4070 FI

7.2 Laturi

• Älä yritä koskaan ladata ei ladattavia akkuja.
• Vaihdata vialliset johdot välittömästi.
• Älä altista vedelle.
• Älä avaa laturia.
• Älä lävistä laturia.
• Laturi on tarkoitettu vain sisäkäyttöön.

8 LATAUS JA ASETUS TAI AKUN POISTO

8.1 Laturin merkkivalot (kuva 2)

Yhdistä laturi virtalähteeseen:

• Kiinteästi palava vihreä: valmis lataamaan.
• Vilkkuva punainen: lataus käynnissä.
• Kiinteästi palava vihreä: ladattu.
• Kiinteästi palava vihreä ja punainen: akku tai laturi vaurioitunut.

Huomaa: jos akku ei sovi paikoilleen kunnolla, irrota se ja vahvista, että akku on tarkoitettu tällä laturimallille. Tämä ilmoitetaan teknisten tietojen kaaviossa. Älä lataa muita akkuja tai sellaisia akkuja, jotka eivät sovi kunnolla laturiin.

1. Tarkasta laturi ja akku säännöllisesti niiden ollessa liitettyinä.
2. Irrota laturi ja irrota se akusta, kun olet valmis.
3. Anna akun jäähtyä kokonaan ennen kuin käytät sitä.
4. Säilytä laturi ja akku sisätiloissa, poissa lasten ulottumattomista.

HUOMAA: Jos akku on kuuma jatkuvan käytön jälkeen työkalussa, anna sen jäähtyä huoneen lämpötilaan ennen lataamista. Tämä pidentää akkujesi ikää.

8.2 Akun poistaminen/asettaminen (kuva 3)

VAROITUS: Ennen säätöjen tekemistä varmista, että työkalu on sammutettu ja poista akku.

• Pidä työkalua yhdellä kädellä ja akkua (7) toisella.
• Asennus: työnnä ja liu'uta akku akkuporttiin, varmista, että vapautussalpa akun takapuolella napsahtaa paikoilleen ja akku on kiinni ennen kuin aloitat toimintoa.
• Poista: Paina akun vapautussalpaa ja vedä akku ulos samalla kertaa.

8.3 Akun varauskyvyn ilmaisin (kuva 4)

Akussa on akun varauskyvyn ilmaisimet. Voit tarkastaa akun varauskyvyn painiketta painamalla (9). Ennen kuin käytät konetta, paina kytkimen laukaisinta tarkistaaksesi, onko akussa riittävästi latausta, jotta se toimii kunnolla.

Nämä 3 LED-valoa näyttävät akun varauskyvyn tason:
3 LEDiä palaa: Akku on täysin ladattu.
2 LEDiä palaa: Akku on 60% ladattu.
1 LED palaa: Akku on melkein tyhjä.

POWDP4070 FI

9 ASENNUS

9.1 Kahvan kokoaminen (kuva 5)

Kahva sopii sekä vasen- että oikeakätiseen käyttöön.

• Asenna kahva sillä tavalla, että reiät sopivat koneen päällä oleviin ruuvireikiin.
• Kiristä kahva pulteilla ja kuusiokoloavaimella.

9.2 Lisävarusteiden kokoaminen (kuva 6)

■ Paina karalukkoa (a).
- Kierrä ja kiristä kiillotuslaikan pidike karaan.
■ Paina karalukkoa.
- Asenna haluamasi lisävaruste kiillotuslaikan pidikkeeseen.

9.3 Lisävarusteet (kuva 7)

9.3.1 Hiomalevy

Tätä käytetään uusien maalipintojen ja muovien hiomiseen ja kiillotukseen.

9.3.2 Kuitulaikka

Tätä käytetään yhdessä muiden laikkojen kanssa.

9.3.3 Kiillotusvilla

Tätä käytetään loppukiillotukseen. Voi käyttää yhdessä kuitulaikan kanssa.

10 KÄYTTÖ

Noudata aina turvallisuusohjeita ja voimassa olevia määräyksiä.

- Pidä kone etäällä työkappaleesta, kun kytket sen päälle ja pois.

10.1 Nopeuden säätö (kuva 8)

10.1.1 Nopeuden lisääminen

Paina nopeuden lisäyspainiketta 5, kun laite on käynnistetty. LCD-näytössä näkyy numeroita 05, 08, 15, 20, 25, 30, kun painiketta painetaan. Se merkitsee 500 rpm:n, 800 rpm:n, 1500 rpm:n, 2500 rpm:n ja 3000 rpm:n suhteellisia nopeusaskelia.

10.1.2 Nopeuden alentaminen

Paina nopeuden alennuspainiketta 4, kun laite on käynnistetty ja kun laitteen nopeus on yli 500 rpm. LCD-näytössä näkyy numeroita 05, 08, 15, 20, 25, 30, kun painiketta painetaan. Se merkitsee 500 rpm:n, 800 rpm:n, 1500 rpm:n, 2500 rpm:n ja 3000 rpm:n suhteellisia nopeusaskelia.

Vahaa levitettäessä ja kiillotettaessa älä aloita suurella nopeudella.

10.2 Kytkeminen päälle ja pois (kuva 9)

- Käynnistä laite liikuttamalla virtakatkaisinta oikealle "I".

10.3 Kytkeminen pois

Liikuta virtakatkaisinta vasemmalle "0".

Kiillotuskone jatkaa vielä pyörimistä sen jälkeen kun se on kytketty pois.

Laske kone alas vasta, kun moottori on lakannut täysin pyörimästä. Älä pane konetta pölyiselle pinnalle. Pölyhiukkaset voivat tunkeutua koneeseen.

Älä pysäytä moottorin pyörimistä koskaan kara-avaimella.

11 LCD-NÄYTÖN KÄSKYT

11.1 Nopeuden valintakäskyt

Nopeusvalinnat
Valinnat	Näytöllä näkyvät numerot	Ilmoitettu nopeus	Huomautus
0	00	Ei nopeutta	Virta päällä
1	05	500 ± 10%
2	08	800 ± 10%
3	10	1000 ± 10%
4	15	1500 ± 10%
5	20	2000 ± 10%
6	25	2500 ± 10%
7	30	2800 ± 10%	Korkein nopeus

11.2 Näytetyt virhekäskyt

Näytetyt virhekäskyt
Virhe en nro	Tapaus	Mahdolliset syyt	Ratkaisut
E1	E1	Ylikuormitussuoja:1. Ylikuormitussuoja (työskentelyn sähkövirta on enemmän kuin asetettu sähkövirta).2. Laite on vioittunut.	1. Kytke laitteen virta pois.2. Käynnistä laite uudelleen.3. Jos 2 yllä mainittua toimenpidettä ei auta, lähetä laite ammattilaisten korjattavaksi.
E3	E3	Virran käynnistyksen epäonnistumisen suoja:1. Ulkopuolisen syyn vuoksi moottori ei toimi.2. Laite on vioittunut.	1. Kytke laitteen virta pois.2. Käynnistä laite uudelleen.3. Jos 2 yllä mainittua toimenpidettä ei auta, lähetä laite ammattilaisten korjattavaksi.
E4	E4	Väännönestosuoja:1. Ylikuormitettu.2. Laite on vioittunut.	1. Kytke laitteen virta pois.2. Käynnistä laite uudelleen.3. Jos 2 yllä mainittua toimenpidettä ei auta, lähetä laite ammattilaisten korjattavaksi.
E5	E5	Ylikuumenemissuoja: laite toimii ylikuormalla pitkän aikaa, ja MOS-lämpötila (MOS = metallioksidi-puolijohde) on nyt korkeampi kuin asetettu suojauslämpötila, minkä vuoksi laite lakkaa toimimasta.	Kytke laitteen virta pois ja anna laitteen jäähtyä puolen tunnin ajan. Laite voidaan kytkeä takaisin päälle, kun MOS-lämpötila laskee asetettuun lämpötilaan.

POWDP4070 FI

E6	E6	Heikon jännitteen suoja:sähkövaraus on alle 14 V ± 0,5 V.	Lataa akku ja käytä täyteenladattua akkua.
E7	E7	Laitteistosuoja: laitevika.	1.Kytke laitteen virta pois.2.Käynnistä laite uudelleen.3. Jos 2 yllä mainittua toimenpidettä ei auta, lähetä laite ammattilaisten korjattavaksi.
E8	E8	Moottorisuoja: laitevika.	1.Kytke laitteen virta pois.2.Käynnistä laite uudelleen.3. Jos 2 yllä mainittua toimenpidettä ei auta, lähetä laite ammattilaisten korjattavaksi.
E9	E9	Ylijännitesuoja: 1. Akkujännite on liian korkea ja ylittää asetetun arvon.	1. Tarkista, onko akkujännite normaali. Sen tulisi olla 21 V.2. Käytä kelpuutettua akkua.

12 PUHDISTUS JA HUOLTO

12.1 Puhdistus

• Pidä koneen tuuletusaukot puhtaina, ettei moottori ylikuumene.
• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käyttökerran jälkeen.
• Pidä ilmanvaihtoaukot puhtaina.
• Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutettu saippuaveteen.

Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

12.2 Kunnossapito

Koneemme on suunniteltu niin että niitä voi käyttää kauan mahdollisimman vähällä kunnossapidolla. Koneen jatkuva hyvä käyttö on riippuvainen koneen oikeasta huollosta ja säännöllisestä puhdistuksesta.

13 TEKNISET TIEDOT

Mallinumero	POWDP4070
Nimellisjännite AC (Un)	20V
Kierrosnopeus (n)	500 – 3000 min ^1
Laipan läpimitta	180 mm
Karalukko	M14
Akkuliitäntä	Liu’utettava
Sähkömoottorityyppi	Harjaton

14 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Äänenpainetaso LpA	75dB(A)
Äänitehotaso LwA	86dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).

aw (Tärinätaso)

1.1m/s²

K = 1,5 ~m / s^2

15 TAKUU

• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.
• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.
• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.
• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.
• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.
• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.
• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.
• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)
• Säilytä kassakuitti ostopäivämäärän tositteena.
• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

16 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että

Tuote: Kulmakiillotuskone

Tavaramerkki: POWERplus

Malli: POWDP4070

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

2011/65/EU

2006/42/EC

2014/30/EU

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

EN60745-1:2009

EN60745-2-3:2011

EN55014-1:2017

EN55014-2:2015

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Mertens Ludo

Ludo Mertens
