POWX0474 - Kiillotin PowerPlus - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE POWX0474 PowerPlus

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö .................................................... 5

8.2 Kytkeminen päälle ja pois Kuva 6 ......................................................................... 6

10.2 Sähkömoottori saavuttaa maksimi nopeuden vaivalloisesti. .............................. 7

10.3 Kone ylikuumenee. ................................................................................................ 7

10.4 Liiallista kipinöintiä tai sähkömoottori käy epäsäännöllisesti. ........................... 7POWX0474 FI

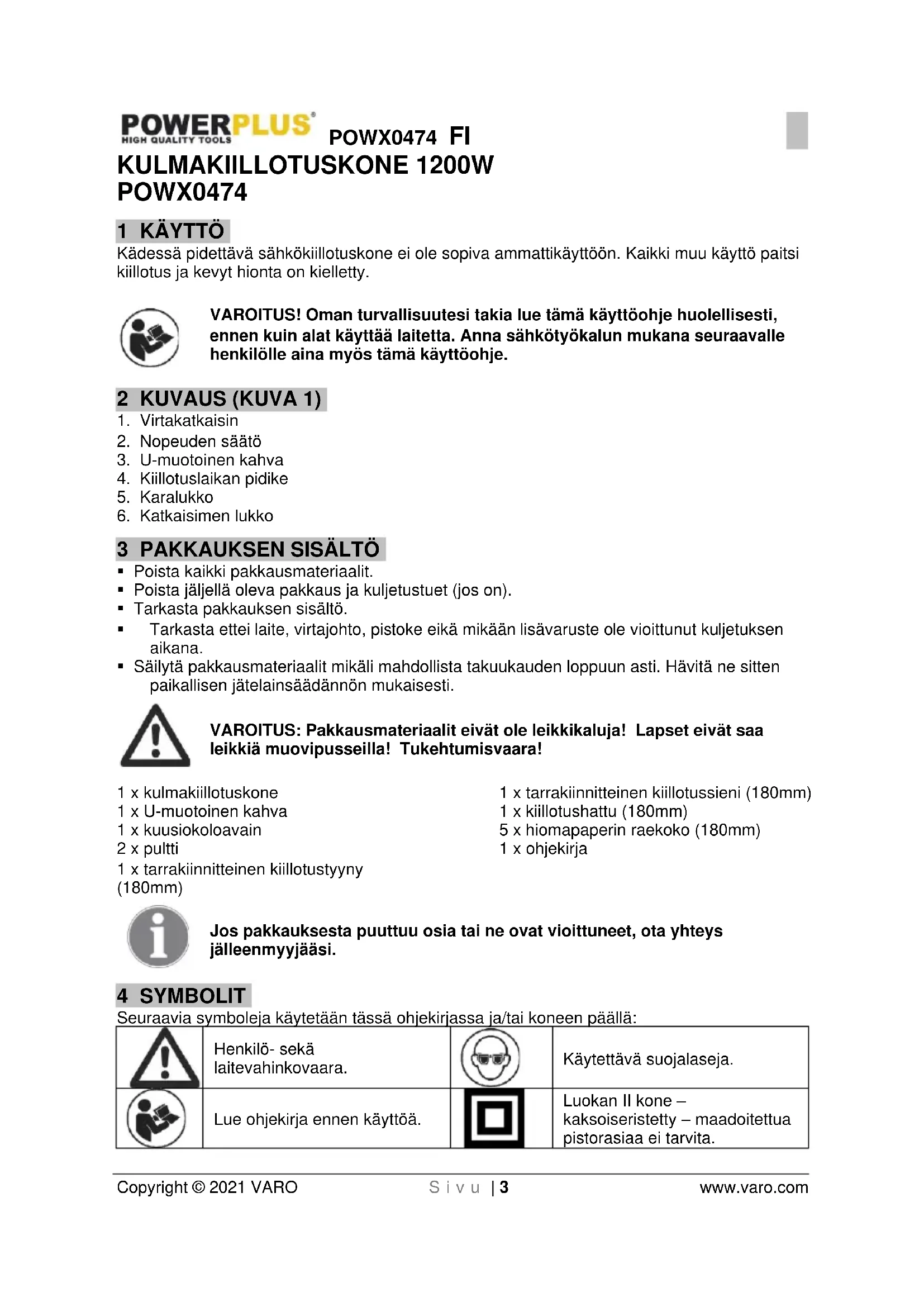

Copyright © 2021 VARO S i v u | 3 www.varo.com KULMAKIILLOTUSKONE 1200W POWX0474 1 KÄYTTÖ Kädessä pidettävä sähkökiillotuskone ei ole sopiva ammattikäyttöön. Kaikki muu käyttö paitsi kiillotus ja kevyt hionta on kielletty. VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje. 2 KUVAUS (KUVA 1)

3. U-muotoinen kahva

4. Kiillotuslaikan pidike

6. Katkaisimen lukko

3 PAKKAUKSEN SISÄLTÖ

• Poista kaikki pakkausmateriaalit.

• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).

• Tarkasta pakkauksen sisältö.

• Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

• Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti. VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara! 1 x kulmakiillotuskone 1 x U-muotoinen kahva 1 x kuusiokoloavain 2 x pultti 1 x tarrakiinnitteinen kiillotustyyny (180mm) 1 x tarrakiinnitteinen kiillotussieni (180mm) 1 x kiillotushattu (180mm) 5 x hiomapaperin raekoko (180mm) 1 x ohjekirja Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi. 4 SYMBOLIT Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

Henkilö- sekä laitevahinkovaara.

Käytettävä suojalaseja.

Lue ohjekirja ennen käyttöä.

Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.POWX0474 FI Copyright © 2021 VARO S i v u | 4 www.varo.com

Voimassa olevien EU- direktiivien turvallisuusstandardien mukainen.

Pidä ulkopuoliset etäällä.

Irrota pistoke sähköverkosta heti, jos johto on vioittunut tai katkennut.

Käytä aina suojalaseja. 5 YLEISET TURVALLISUUSOHJEET Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana ”sähkötyökalu” tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.

• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

• Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.

• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.

• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.

• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.

• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.

• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF- asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.POWX0474 FI Copyright © 2021 VARO S i v u | 5 www.varo.com

• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.

• Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.

• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.

• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

• Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

5.6 Jatkojohtojen käyttö

Käytä vain hyväksyttyä jatkojohtoa, joka on koneen tehoon sopiva. Pienin johdon paksuus on 1,5 mm². Kaapelikelaa käytettäessä kela on purettava täysin auki.

6 ERITYISIÄ TURVALLISUUSMÄÄRÄYKSIÄ

• Lisävarusteiden nopeuden luokituksen tulee olla vähintään se, mitä on suositeltu työkalun varoituskyltissä. Kiekot ja muut lisävarusteet, jotka ylittävät nimellisnopeuden voivat sinkoutua irti ja aiheuttaa loukkaantumisen.

• Pidä kiinni työkalun eristetyistä otepinnoista, kun suoritat tehtävää, jossa työkalu voi saada kosketuksen piilossa oleviin johtoihin tai omaan johtoonsa. Kosketus jännitteiseen johtoon siirtää jännitteen työkalun paljaisiin metalliosiin ja käyttäjä voi saada sähköiskun.

• Tarkasta huolellisesti ennen käyttöä, ettei laikassa ole halkeamia, vikoja tai vääntymiä. Vaihda halkeillut, vioittunut tai vääntynyt laikka välittömästi.

• Pidä työkalusta tukevasti kiinni.

• Pidä kädet etäällä pyörivistä osista.

• Varmista että tarrakiinnitteinen tyyny ja kiillotusvilla tai kiillotussieni eivät kosketa työstettävään kappaleeseen, ennen kuin katkaisin on kytketty pois/päälle.POWX0474 FI Copyright © 2021 VARO S i v u | 6 www.varo.com

• Älä jätä työkalua käyntiin. Käytä työkalua vain pitämällä sitä kiinni kädessä.

• Älä koske työkappaleeseen heti käytön jälkeen se voi olla erittäin kuuma ja voi polttaa ihoasi. 7 ASENNUS Ennen lisävarusteen asentamista irrota aina työkalun virtajohto.

7.1 Kahvan kokoaminen Kuva 2

Kahva sopii sekä vasen- että oikeakätiseen käyttöön.

• Asenna kahva sillä tavalla, että reiät sopivat koneen päällä oleviin ruuvireikiin.

• Kiristä kahva pulteilla ja kuusiokoloavaimella.

7.2 Lisävarusteiden kokoaminen Kuva 3

• Paina karalukkoa (a)

• Kierrä ja kiristä kiillotuslaikan pidike karaan

• Asenna haluamasi lisävaruste kiillotuslaikan pidikkeeseen.

7.3 Lisävarusteet Kuva 4

Tätä käytetään uusien maalipintojen ja muovien hiomiseen ja kiillotukseen.

7.3.2 Kuitulaikka (2)

Tätä käytetään yhdessä muiden laikkojen kanssa.

7.3.3 Kiillotusvilla (3)

Tätä käytetään loppukiillotukseen. Voi käyttää yhdessä kuitulaikan kanssa. 8 KÄYTTÖ Noudata aina turvallisuusohjeita ja voimassa olevia määräyksiä.

• Pidä kone etäällä työkappaleesta, kun kytket sen päälle ja pois.

• Kytke kone aina ensin pois toiminnasta käytön jälkeen ennen kuin irrotat pistokkeen pistorasiasta.

8.1 Nopeuden säätö Kuva 5

Kiekon nopeutta voidaan säätää kahvan päällä olevalla kiertonupilla. Mitä korkeampi lukema sitä suurempi nopeus. Vahaa levitettäessä ja kiillotettaessa älä aloita suurella nopeudella.

8.2 Kytkeminen päälle ja pois Kuva 6

• Käynnistä kone painamalla virtakatkaisinta. (a)

• Voit käyttää lukitusnuppia jatkuvassa käytössä. (b)

Vapauta katkaisin. Kun käytät lukitusnuppia, vapauta se painamalla virtakatkaisinta.POWX0474 FI Copyright © 2021 VARO S i v u | 7 www.varo.com Kiillotuskone jatkaa vielä pyörimistä sen jälkeen kun se on kytketty pois. Laske kone alas vasta, kun moottori on lakannut täysin pyörimästä. Älä pane konetta pölyiselle pinnalle. Pölyhiukkaset voivat tunkeutua koneeseen. Älä pysäytä moottorin pyörimistä koskaan kara-avaimella.

9 PUHDISTUS JA HUOLTO

Huomio ! Ennen kuin suoritat mitään töitä laitteessa, irrota virtajohto.

• Pidä koneen tuuletusaukot puhtaina, ettei moottori ylikuumene.

• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käyttökerran jälkeen.

• Pidä ilmanvaihtoaukot puhtaina.

• Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutettu saippuaveteen. Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

Koneemme on suunniteltu niin että niitä voi käyttää kauan mahdollisimman vähällä kunnossapidolla. Koneen jatkuva hyvä käyttö on riippuvainen koneen oikeasta huollosta ja säännöllisestä puhdistuksesta. 10 VIANETSINTÄ Ellei kone toimi oikein, alla on annettu useita mahdollisia syitä ja sopivia ratkaisuja:

• (Jatko)johto vioittunut.

10.2 Sähkömoottori saavuttaa maksimi nopeuden vaivalloisesti.

• Jatkojohto on liian ohut ja/tai liian pitkä.

• Verkkojännite on alle 230 V.

10.3 Kone ylikuumenee.

• Tuuletusaukot ovat tukossa. Puhdista ne kuivalla pyyhkeellä.

• Konetta on ylikuormitettu. Käytä konetta vain siihen tarkoitukseen, johon se on tarkoitettu.

10.4 Liiallista kipinöintiä tai sähkömoottori käy epäsäännöllisesti.

• Moottorin sisällä on likaa tai hiiliharjat ovat kuluneet.

• Korjaa hiiliharjat tai vie kone ammattialan korjaamoon. Korjaukset ja huollon saa suorittaa vain ammattitaitoinen teknikko tai virallinen huoltoliike.POWX0474 FI Copyright © 2021 VARO S i v u | 8 www.varo.com 11 TEKNISET TIEDOT Mallinumero POWX0474 Nimellisjännite AC (Un) 220-240V Nimellistaajuus (fn) 50Hz Nimellisteho (Pn) 1200W Kierrosnopeus (n) 600 – 3300min

Laipan läpimitta 180mm Karalukko M14 12 MELU Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3) Äänenpainetaso LpA 88 dB(A) Äänitehotaso LwA 99 dB(A) HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A). aw (Tärinätaso): 8,0 m/s² K = 1,5 m/s²POWX0474 FI Copyright © 2021 VARO S i v u | 9 www.varo.com 13 TAKUU

• Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.

• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.

• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.

• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.

• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.

• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.

• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.

• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.

• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,…)

• Säilytä kassakuitti ostopäivämäärän tositteena.

• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

14 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla. Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.POWX0474 FI Copyright © 2021 VARO S i v u | 10 www.varo.com 15 YHDENMUKAISUUSILMOITUS VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että Tuote: Kulmakiillotuskone Tavaramerkki: POWERplus Malli: POWX0474 on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen. Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): 2011/65/EU 2006/42/EC 2014/30/EU Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): EN60745-1 : 2009 EN60745-2-3 : 2011 EN55014-1 : 2017 EN55014-2 : 2015
