BRUGSANVISNING POWDP4070 PowerPlus

Bruk batteri og lader kun i lukkede rom.

Batteri og lader må ikke brennes.

• Ikke berør arbeidsstykket rett etter arbeidet. Det kan være ekstremt varmt og kan brenne huden.

• Monter ønsket tilbehør på puteholderen.

2. Maskinen er defekt.

motoren ikke virker.

2. Maskinen er defekt.

2. Maskinen er defekt.

Maskinvarebeskyttelse: feil ved maskinen.

Motorbeskyttelse: feil ved maskinen.

batteriet er normal eller ikke. Den skal være 21 V.

• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer.......................................... 5

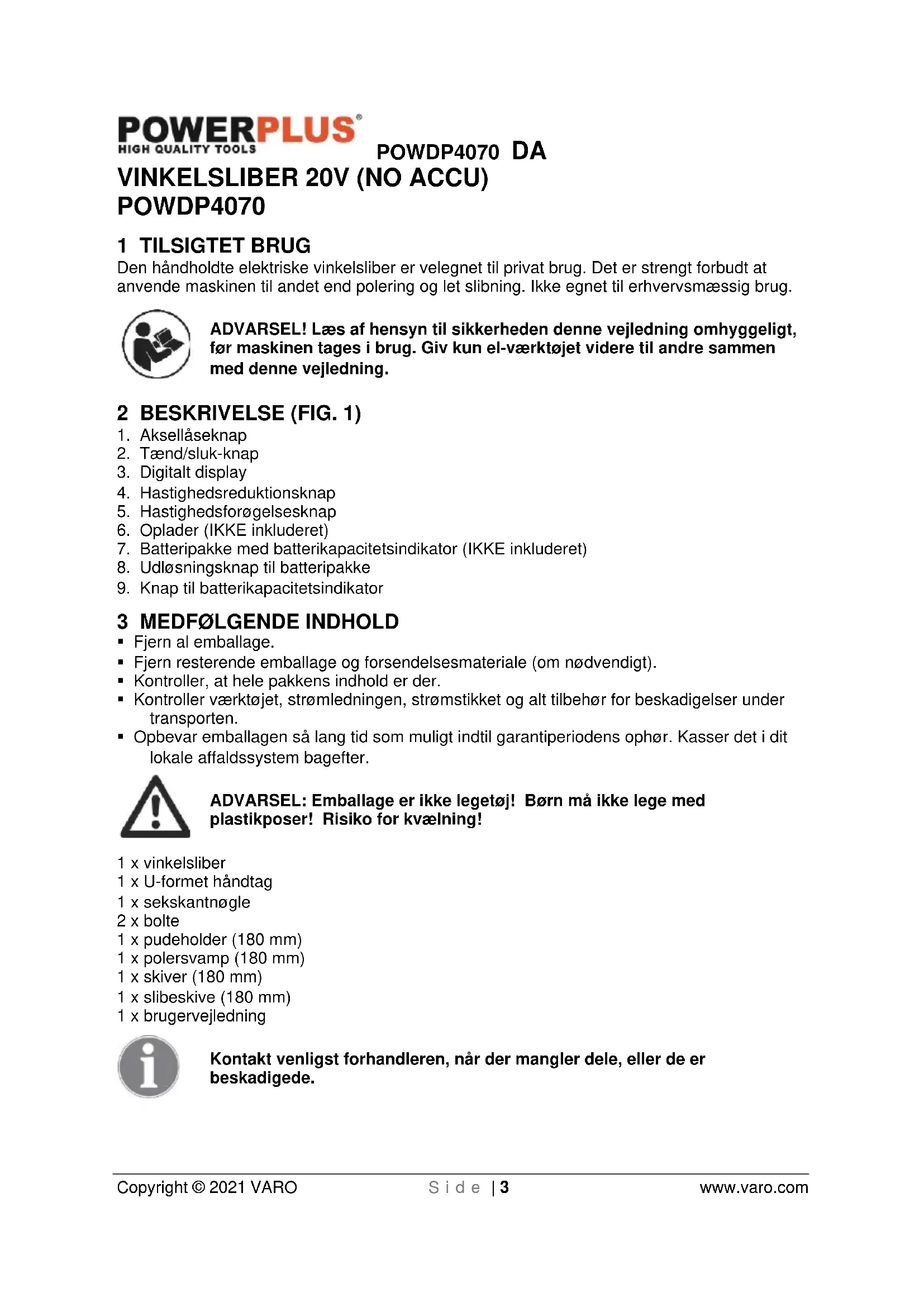

Copyright © 2021 VARO S i d e | 3 www.varo.com VINKELSLIBER 20V (NO ACCU) POWDP4070 1 TILSIGTET BRUG Den håndholdte elektriske vinkelsliber er velegnet til privat brug. Det er strengt forbudt at anvende maskinen til andet end polering og let slibning. Ikke egnet til erhvervsmæssig brug. ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning. 2 BESKRIVELSE (FIG. 1)

4. Hastighedsreduktionsknap

5. Hastighedsforøgelsesknap

8. Udløsningsknap til batteripakke

• Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.

• Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter. ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning! 1 x vinkelsliber 1 x U-formet håndtag 1 x sekskantnøgle 2 x bolte 1 x pudeholder (180 mm) 1 x polersvamp (180 mm) 1 x skiver (180 mm) 1 x slibeskive (180 mm) 1 x brugervejledning Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.POWDP4070 DA Copyright © 2021 VARO S i d e | 4 www.varo.com 4 SYMBOLER I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

Symboliserer risiko for personskader eller skader på værktøjet.

Læs vejledningen før brug.

Batteripakken må ikke udsættes for vand.

Brug kun batteriet og opladeren i lukkede rum.

Brænd ikke batteripakken eller opladeren.

Anvendelse af beskyttelsesbriller anbefales.

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „El- værktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.

• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.

• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

• Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.

• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.

• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.

• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.

• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.POWDP4070 DA Copyright © 2021 VARO S i d e | 5 www.varo.com

• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.

• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.

• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.

• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.

• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.

• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.

• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.

• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.

• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.

• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el- værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

• Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.POWDP4070 DA Copyright © 2021 VARO S i d e | 6 www.varo.com

5.6 Brug af forlængerledninger

Brug kun godkendte forlængerledninger, som passer til maskinens indgangseffekt. Mindste ledertykkelse er 1,5 mm². Hvis der anvendes en kabeltromle, skal kablet altid rulles helt ud. 6 SPECIFIKKE SIKKERHEDSANVISNINGER

• Tilbehør skal som minimum kunne holde til den nominelle hastighed, der er anført på værktøjets advarselsmærkat. Skiver og andet tilbehør, der kører over den nominelle hastighed, kan flyve fra hinanden og forårsage skader.

• Hold værktøjet på de isolerede gribeflader, når du udfører arbejde, hvor værktøjet kan komme i kontakt med skjulte ledninger eller sit eget kabel. Ved kontakt med en strømførende ledning, bliver værktøjets blotlagte metalflader strømførende og kan give brugeren stød.

• Kontroller pudeholderen grundigt for revner, skader og deformitet før brug. Udskift revnede, beskadigede og deforme puder øjeblikkeligt.

• Hold godt fast i værktøjet.

• Hold hænderne væk fra roterende dele.

• Kontroller, at velcropolerpuden og uldpolerpuden eller polersvampen ikke er i kontakt med arbejdsemnet, når der trykkes på tænd/sluk-kontakten.

• Værktøjet skal altid slukkes, når man forlader det. Værktøjet skal altid betjenes med hændernee.

• Undlad at røre ved arbejdsemnet umiddelbart efter polering/slibning. Det kan være ekstremt varmt og forårsage forbrændinger.

• Må aldrig åbnes – uanset grund.

• Må ikke opbevares på steder, hvor temperaturen kan overstige 40 °C.

• Må kun oplades ved omgivende temperaturer mellem 4 °C og 40 °C.

• Opbevar batterierne på et køligt, tørt sted (5 °C - 20 °C). Opbevar aldrig batterierne i afladet tilstand.

• Det er bedre for Li-ion-batterier at aflade og genoplade dem regelmæssigt (mindst 4 gange om året). Den ideelle opladning ved langtidsopbevaring af dit Li-ion batteri er 40 % af kapaciteten.

• Ved bortskaffelse af batterier, skal du følge instruktionerne i afsnittet "Beskyttelse af miljøet".

• Der må ikke forårsages kortslutninger. Hvis der oprettes forbindelse mellem den positive (+) og negative (-) terminal direkte eller via utilsigtet kontakt med metalgenstande, kortsluttes batteriet, og en intens strøm vil forårsage varmeudvikling, der kan føre til beskadigelse af batterihylsteret eller brand.

• Må ikke opvarmes. Hvis batterier opvarmes til over 100 °C, kan forseglende og isolerende separatorer og andre polymer-komponenter blive beskadiget og resultere i lækage og /eller intern kortslutning vil føre til varmegenerering , der forårsager brud eller brand. Desuden må batterierne ikke bortskaffes i ild, da dette kan medføre eksplosion og / eller intens brænd.

• Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemærker væske på batteriet, skal du gøre følgende: − Tør forsigtigt væsken af med en klud. Undgå hudkontakt. − I tilfælde af kontakt med hud eller øjne skal du følge instruktionerne nedenfor. ✓ Skyl straks med rent vand. Neutraliser med en mild syre såsom citronsaft eller eddike.POWDP4070 DA Copyright © 2021 VARO S i d e | 7 www.varo.com ✓ I tilfælde af øjenkontakt skal der skylles rigeligt med rent vand i mindst 10 minutter. Søg læge. Brandfare! Undgå at kortslutte kontakterne i et frakoblet batteri. Batteriet må ikke brændes.

• Oplad aldrig ikke-genopladelige batterier.

• Defekte ledninger skal udskiftes øjeblikkeligt.

• Må ikke udsættes for vand.

• Opladeren må ikke åbnes.

• Der må ikke eksperimenteres med opladeren.

Slut opladeren til stikkontakten:

• Lyser grønt: klar til opladning.

• Blinker rødt: oplader.

• Lyser grønt: opladet.

• Lyser grønt og rødt: batteri eller oplader defekt. Bemærk: Hvis batteriet ikke passer ordentligt, skal du frakoble det og verificere, at batteripakken er den korrekte model til denne oplader som vist på specifikationen. Oplad ikke andre batteripakker eller en batteripakke, der ikke passer ordentligt i opladeren.

1. Overvåg oplader og batteripakke regelmæssigt, mens de er tilkoblet.

2. Træk opladerens stik ud, og frakobl opladeren fra batteripakken, når opladningen er

3. Lad batteripakken køle helt af, inden den bruges.

4. Opbevar opladeren og batteripakken indendørs og utilgængeligt for børn.

BEMÆRK: Hvis batteriet er varmt efter konstant brug i værktøjet, skal det køle af til rumtemperatur inden opladning. Dette forlænger dine batteriers holdbarhed.

8.2 Fjernelse/isættelse af batteri (Fig. 3)

ADVARSEL! Inden du foretager justeringer, skal du kontrollere, at maskinen er slukket, eller fjerne batteripakken.

• Hold værktøjet med den ene hånd og batteripakken (7) med den anden.

• For at installere: Skyd batteripakken ind i batteriporten, og kontrollér, at frigørelsesriglen bag på batteriet går i hak, og at batteriet sidder ordentligt, inden du begynder at bruge det.

• For at fjerne: Tryk på batteriets frigørelsesrigel, og træk batteripakken ud samtidigt.POWDP4070 DA Copyright © 2021 VARO S i d e | 8 www.varo.com

8.3 Batterikapacitetsindikator (Fig. 4)

Ved hjælp af batterikapacitetsindikatorerne på batteripakken kan du kontrollere status for batteriets kapacitet ved at trykke på knappen (9). Inden du bruger maskinen, skal du trykke på afbryderen for at kontrollere, om batteriet har tilstrækkelig kapacitet til at fungere ordentligt. Disse 3 LED'er viser status for batteriets kapacitet: 3 LED’er er tændte: Batteri fuldt opladet. 2 LED’er er tændte: Batteri 60 % opladet. 1 LED er tændt: Batteri næsten afladet. 9 MONTERING

9.1 Montering af håndtaget (Fig. 5)

Håndtaget passer til både højrehåndet og venstrehåndet brug.

• Monter håndtaget således, at hullerne passer over skruehullerne på maskinen.

• Sæt håndtaget på med bolte og sekskantnøgle, og stram til.

9.2 Montering af tilbehør (Fig. 6)

• Tryk på spindellåsen.

• Skru holderen på spindlen, og spænd til.

• Tryk spindellåsen ned.

• Montere det ønskede tilbehør på skiveholderen.

Anvendes til højglansfinish. Skal kombineres med fiberpuden. 10 BRUG Følg altid sikkerhedsforskrifterne, og overhold de relevante bestemmelser.

• Maskinen må ikke være i berøring med emnet, når den tændes og slukkes.

10.1 Hastighedsregulering (Fig. 8)

10.1.1 Forøgelse af hastigheden

Tryk på hastighedsforøgelsesknappen 5, når maskinen er tændt. LCD-displayet viser tallene 05, 08, 15, 20, 25, 30, når du trykker på knappen, hvilket betyder hastighedstrinene 500 omdr./min., 800 omdr./min., 1500 omdr./min., 2500 omdr./min., 3000 omdr./min. relativt.POWDP4070 DA Copyright © 2021 VARO S i d e | 9 www.varo.com

10.1.2 Reduktion af hastigheden

Tryk på hastighedsreduktionsknappen 4, når maskinen er tændt, og når maskinens hastighed er højere end 500 omdr./min. LCD-displayet viser tallene 05, 08, 15, 20, 25, 30, når du trykker på knappen, hvilket betyder hastighedstrinene 500 omdr./min., 800 omdr./min., 1500 omdr./min., 2500 omdr./min., 3000 omdr./min. relativt. Start ikke i høj hastighed, når der skal påsmøres voks og poleres.

10.2 Ind/udkobling (Fig. 9)

Start maskinen ved at flytte tænd/sluk-knappen til højre "I".

Ved at flytte tænd/sluk-knappen til venstre "0". Sliberen vil fortsætte med at køre, efter at der er slukket for den. Læg først maskinen, når motoren er stoppet helt. Læg ikke maskinen på en støvet overflade. Støvpartiklerne kan trænge ind i maskinen. Brug aldrig spindelknappen til at stoppe motoren.

11 INSTRUKTIONER PÅ LCD-SKÆRMEN

11.1 Instruktioner til hastighedsvalg

Hastighedsindstillinger Valgmuligheder Tal vist på skærmen Angivet hastighed Note

Ingen hastighed Tændt

11.2 Instruktion til fejlvisning

Instruktion til fejlvisning Fejlnr. Hændelse Mulige årsager Løsninger

Overbelastning (arbejdsstrømmen overstiger den indstillede strøm).

2. Maskinen er beskadiget.

Beskyttelse mod startfejl:

1. Motoren ikke virker ikke af en

2. Maskinen er beskadiget.

Overophedningsbeskyttelse: Maskinen kører med en høj belastning i lang tid, og temperaturen i MOS (Metaloxid- halvlederen) er nu højere end den indstillede temperaturbeskyttelse, hvilket får maskinen til at stoppe. Sluk for maskinen, og lade den afkøle maskinen i en halv time. Maskinen kan tændes igen, når MOS-temperaturen falder til den indstillede temperatur.

Manglende spændingsbeskyttelse: Strømstyrken er lavere end 14 V ± 0,5 V. Oplad batteriet, og brug det fuldt opladede batteri.

Hardware-beskyttelse: Maskinfejl.

ikke fungerer, skal du sende maskinen til reparation.

Motorbeskyttelse: Maskinfejl.

ikke fungerer, skal du sende maskinen til reparation.

Overspændingsbeskyttelse: 1. Batterispændingen er for høj og overstiger den indstillede værdi.

1. Kontrollér, om batteriets

spænding er normal. Den skal være 21 V.

• Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver brug.

• Hold ventilationshullerne fri for støv og smuds.

• Hvis smudset ikke vil gå af, så brug en blød klud fugtet med sæbevand. Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene.

12.2 Vedligeholdelse

Vores maskiner er udviklet til at kunne anvendes i en lang periode med kun et minimum af vedligeholdelse. Vedvarende tilfredsstillende anvendelse afhænger af korrekt vedligeholdelse af maskinen og regelmæssig rengøring. 13 TEKNISKE DATA Model No. POWDP4070 Nominel spænding 20 V Tomgangshastighed 500 – 3000 min

• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus- værktøjer.

• Du kan altid få mere information på tlf. 00 32 3 292 92 90.

• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,…)

• Købskvitteringen skal opbevares som bevis på købsdatoen.

• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation. 16 MILJØ Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.POWDP4070 DA Copyright © 2021 VARO S i d e | 13 www.varo.com 17 KONFORMITETSERKLÆRING VARO N.V – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at Apparatbeskrivelse: Vinkelsliber Varemærke: POWERplus Varenummer: POWDP4070 er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring. EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen): 2011/65/EU 2006/42/EC 2014/30/EU Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen): EN60745-1 : 2009 EN60745-2-3 : 2011 EN55014-1 : 2017 EN55014-2 : 2015 Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertegnede handler på vegne af selskabets administrerende direktør, Ludo Mertens Certification Manager 22/12/2020, Lier - BelgiumPOWDP4070 SV Copyright © 2021 VARO S i d a | 1 www.varo.com
