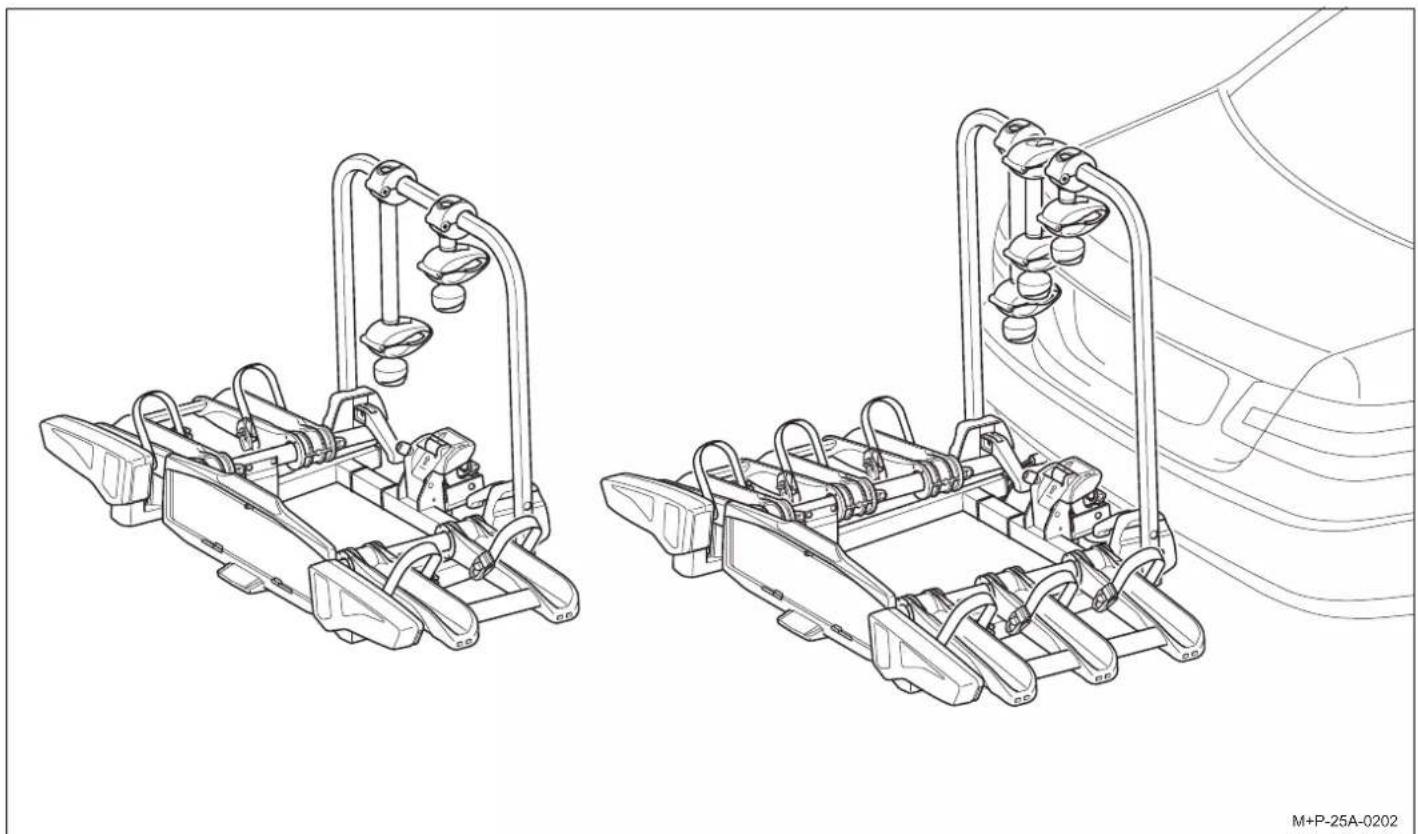

HASZNÁLATI ÚTMUTATÓ i31 Uebler

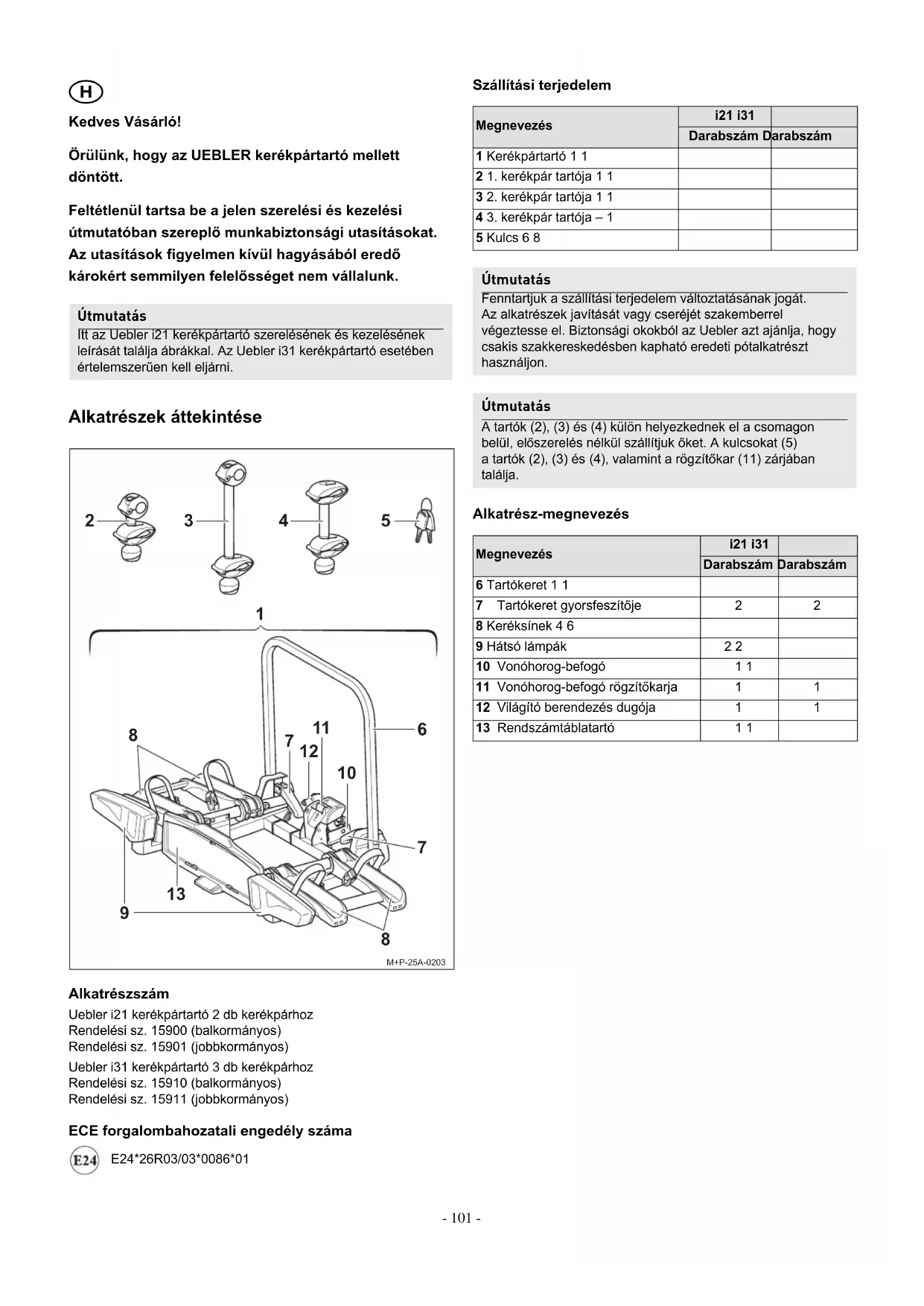

Kedves Vásárló! Örülünk, hogy az UEBLER kerékpártartó mellett döntött. Feltétlenül tartsa be a jelen szerelési és kezelési útmutatóban szereplő munkabiztonsági utasításokat. Az utasítások figyelmen kívül hagyásából eredő károkért semmilyen felelősséget nem vállalunk. Alkatrészek áttekintése Alkatrészszám Uebler i21 kerékpártartó 2 db kerékpárhoz Rendelési sz. 15900 (balkormányos) Rendelési sz. 15901 (jobbkormányos) Uebler i31 kerékpártartó 3 db kerékpárhoz Rendelési sz. 15910 (balkormányos) Rendelési sz. 15911 (jobbkormányos) ECE forgalombahozatali engedély száma E24*26R03/03*0086*01 Szállítási terjedelem Alkatrész-megnevezés Útmutatás Itt az Uebler i21 kerékpártartó szerelésének és kezelésének leírását találja ábrákkal. Az Uebler i31 kerékpártartó esetében értelemszerűen kell eljárni.

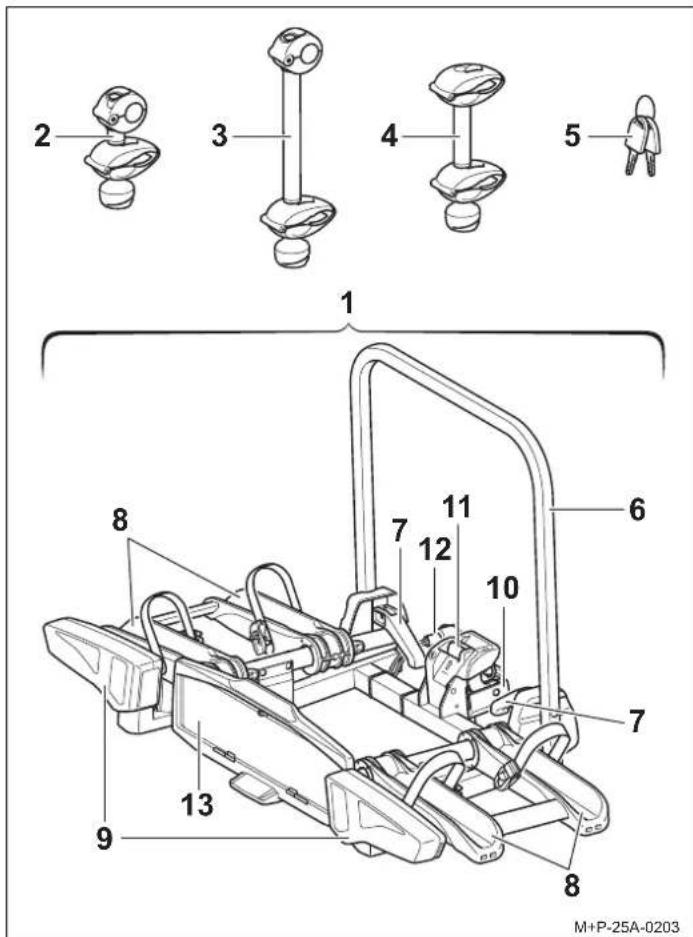

M+P-25A-0203 Megnevezés i21 i31 Darabszám Darabszám 1 Kerékpártartó 1 1 2 1. kerékpár tartója 1 1 3 2. kerékpár tartója 1 1 4 3. kerékpár tartója – 1 5 Kulcs 6 8 Útmutatás Fenntartjuk a szállítási terjedelem változtatásának jogát. Az alkatrészek javítását vagy cseréjét szakemberrel végeztesse el. Biztonsági okokból az Uebler azt ajánlja, hogy csakis szakkereskedésben kapható eredeti pótalkatrészt használjon. Útmutatás A tartók (2), (3) és (4) külön helyezkednek el a csomagon belül, előszerelés nélkül szállítjuk őket. A kulcsokat (5) a tartók (2), (3) és (4), valamint a rögzítőkar (11) zárjában találja. Megnevezés i21 i31 Darabszám Darabszám 6 Tartókeret 1 1 7 Tartókeret gyorsfeszítője 2 2 8 Keréksínek 4 6 9 Hátsó lámpák 2 2 10 Vonóhorog-befogó 1 1 11 Vonóhorog-befogó rögzítőkarja 1 1 12 Világító berendezés dugója 1 1 13 Rendszámtáblatartó 1 1- 102 - Műszaki adatok A kerékpártartó felszerelése a járműre és leszerelése A kerékpártartó felszerelése a járműre

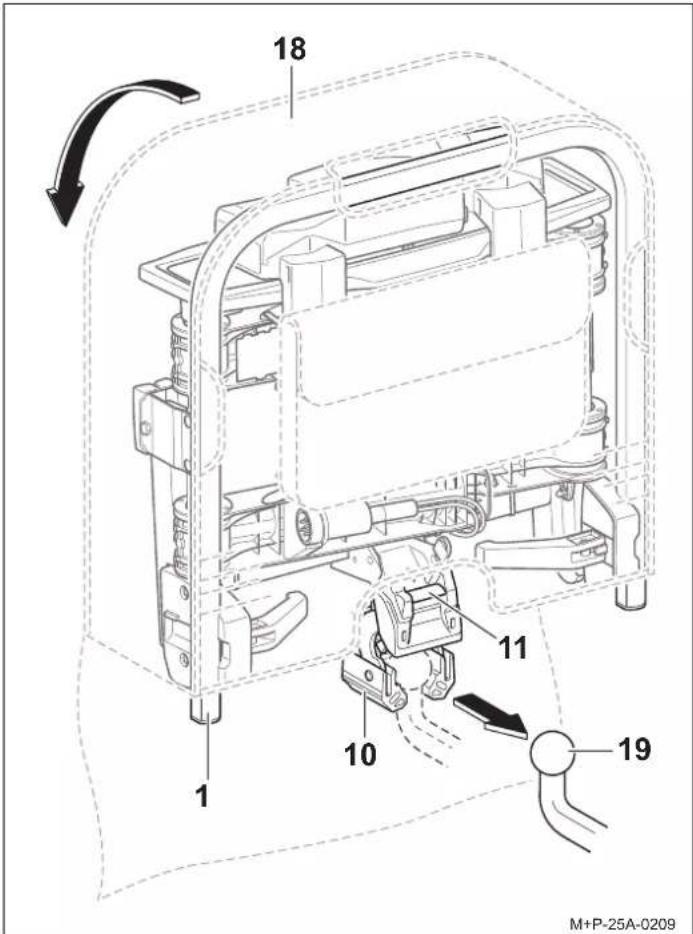

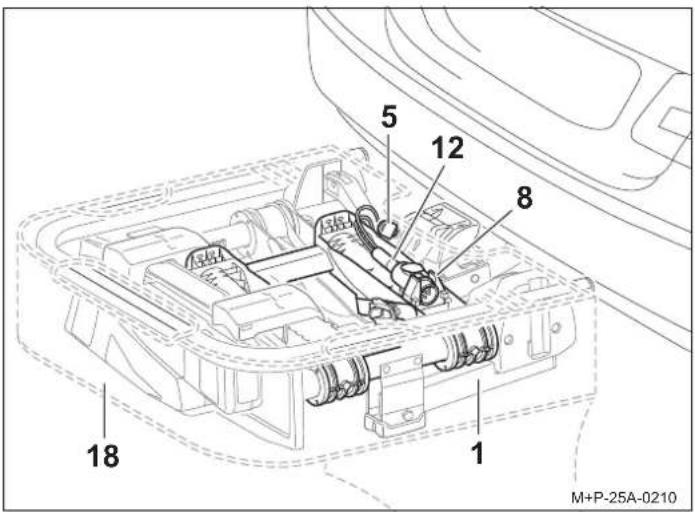

1. Nyissa le a táska (18)

2. Nyomja meg a rögzítőkart (11), hogy szétnyíljon a befogó (10).

3. Tartsa a kerékpártartót (1) függőlegesen és a befogóval (10)

tolja rá a vonóhorog (19) gömbfejére.

4. Döntse lefelé a kerékpártartót (1), hogy a rögzítőkar (11)

hallhatóan beugorjon a helyére. A rögzítőkaron (11) lévő piros jelölésnek el kell tűnnie.

5. Ellenőrizze, hogy a kerékpártartó (1) párhuzamos-e a

lökhárítóval és hogy a talajhoz képest is nagyjából párhuzamosan van-e beállítva. Erőteljesen megrázva ellenőrizze, hogy a kerékpártartó (1) nem mozdul-e el. Amennyiben szükséges, vegye le a kerékpártartót (1) és szerelje fel újra. Maximális terhelhetőség (teherbírás) Uebler i21: Ha a jármű/vonóhorog nem rendelkezik D-értékkel

(0) vagy a D-érték ≥ 5,3 kN akkor: Teherbírás

– önsúly = max. rakomány a lásd a vonóhorgon lévő típustáblán b Ha a vonóhorog és a jármű értékei eltérnek, akkor az alacso- nyabb értéket kell figyelembe venni. Teherbírás Önsúly max. rakomány 50 kg Uebler i21 = kb. 13 kg 37 kg 60 kg 47 kg 70 kg 57 kg ≥ 75 kg 60 kg Uebler i31: Ha a jármű/vonóhorog nem rendelkezik D-értékkel

(0) vagy a D-érték ≥ 6,7 kN akkor: Teherbírás

– önsúly = max. rakomány Teherbírás Önsúly max. rakomány 50 kg Uebler i31 = kb. 16 kg 34 kg 60 kg 44 kg ≥ 70 kg 54 kg Áramellátás Uebler i21, max. 2 db kerékpárhoz 13 pólusú, 12 V Uebler i31, max. 3 db kerékpárhoz 13 pólusú, 12 V Kerékpárvázak maximális csőátmérője Körszelvényű cső 75 mm Ovális cső 75x45 mm Vigyázat A vonóhorog és a jármű alkalmas kell hogy legyen egy kerékpártartó ráépítéséhez.

• A vonóhorog teherbírása (lásd a vonóhorog adattábláján és a jármű kezelési útmutatójában)

• A gömbfej „D” értéke (lásd „Műszaki adatok” a 110. oldalon)

• A vonóhorog anyaga legalább St 52-3 minőségű acél legyen (lásd a vonóhorgon lévő típustáblán) Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek vagy balesetet szenvedhetnek. A gömbfejet a felszerelés előtt meg kell tisztítani és zsírtalaní- tani kell. Vigyázat A jármű méretei (szélesség, magasság, mélység) a kerékpártartó felszerelésével megváltoznak, ennek figyelmen kívül hagyása esetén Ön és mások is megsérülhetnek és/vagy anyagi károk keletkezhetnek. Be- és áthajtáskor vegye figyelembe a jármű megváltozott méreteit. Vigyázzon tolatásnál. Vigyázat Minden elindulás előtt ellenőrizni kell, hogy a világító berendezés kifogástalanul működik-e, ellenkező esetben balesetveszély áll fenn. 1 A táska opcionálisan kapható (Uebler i21 kerékpártartóhoz ren- delési sz. 19840, Uebler i31 kerékpártartóhoz rendelési sz. 19850).

6. Húzza le a táskát (18)

a kerékpártartóról (1).

7. Zárja le a kulccsal (5) a kerékpártartót (1) és vegye ki a

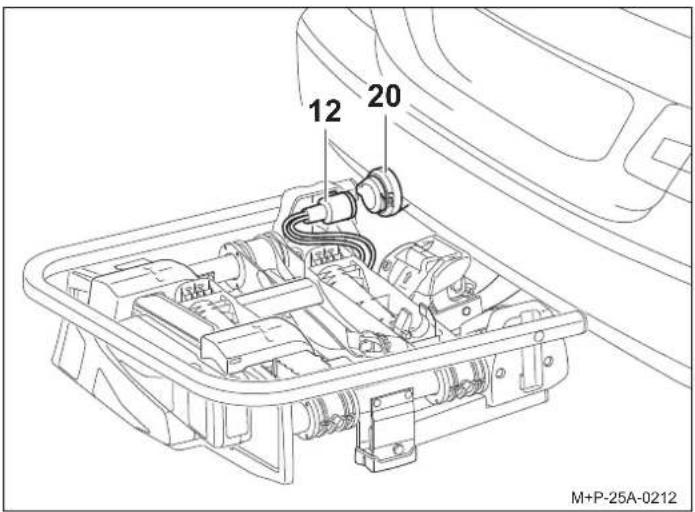

8. Húzza ki a dugót (12) a keréksínen (8) lévő foglalatból.

9. Dugja be a dugót (12) a jármű csatlakozóaljzatába (20) és az

óramutató járásával megegyező irányban csavarja ütközésig.

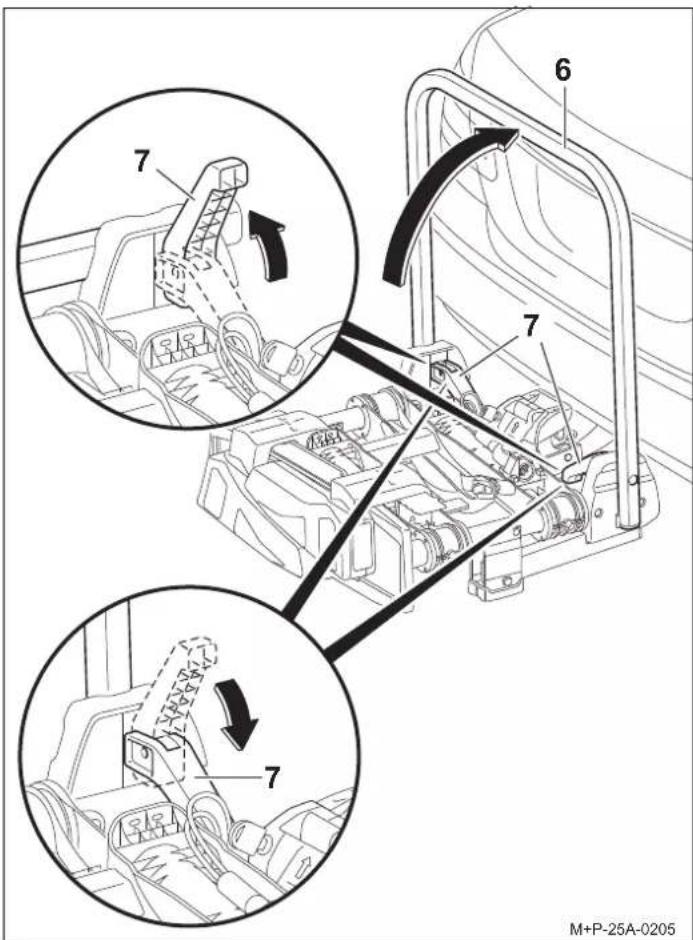

10. Felfelé nyissa ki a gyorsfeszítőt(7).

11. Hajtsa fel a tartókeretet (6), majd zárja vissza teljesen a

gyorsfeszítőt (7), hogy a tartókeret (6) rögzítve legyen.

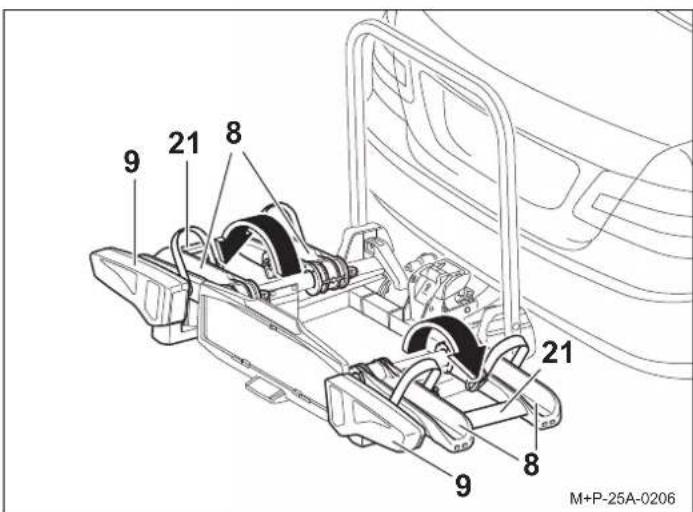

12. Nyissa szét a hátsó lámpákkal (9) ellátott keréksíneket (8) a

merevítőknél (21) és kattintsa be őket.

13. Ellenőrizze a világító berendezés működését.

2 A táska opcionálisan kapható (Uebler i21 kerékpártartóhoz ren- delési sz. 19840, Uebler i31 kerékpártartóhoz rendelési sz. 19850).

M+P-25A-0212 Vigyázat A keréksíneket (8) mindig a merevítőknél (21) és ne a hátsó lámpáknál (9) nyissa szét. Különben megsérülhetnek a hátsó lámpák (9).

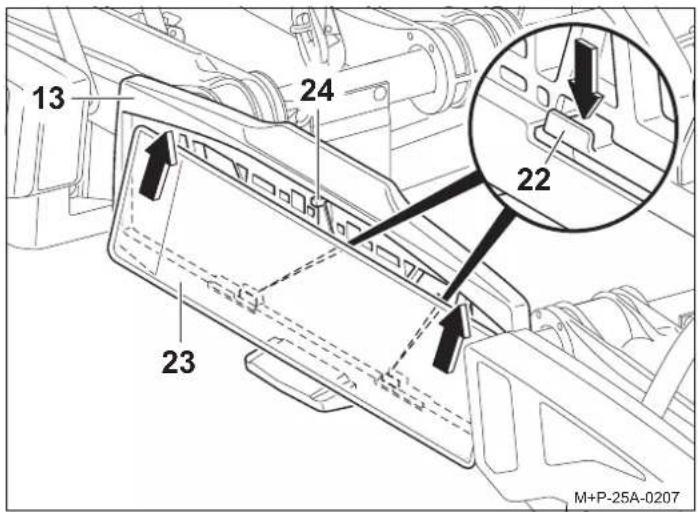

14. Nyomja lefelé a tartót (22). Tolja be a rendszámtáblát (23) a

rendszámtáblatartóba (13), nyomja felfelé és teljesen illessze be.

15. Engedje el a tartót (22) és ellenőrizze a rendszámtábla fix

helyzetét. A kerékpártartó leszerelése a járműről

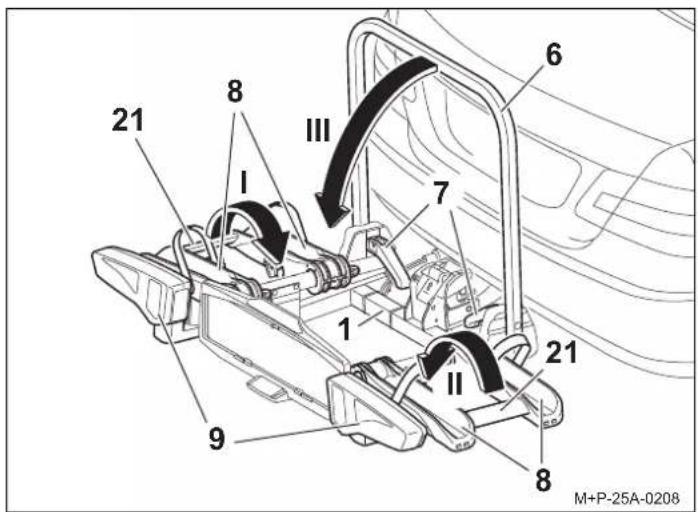

1. Bal oldalt (I-es nyíl) a merevítőknél (21) csukja össze a hátsó

lámpákkal (9) ellátott keréksíneket (8).

2. Jobb oldalt (II-es nyíl) a merevítőknél (21) csukja össze a hátsó

lámpákkal (9) ellátott keréksíneket (8).

3. Felfelé nyissa ki a gyorsfeszítőt(7).

4. Hajtsa le (III. nyíl) a tartókeretet (6), majd zárja teljesen vissza

a gyorsfeszítőt (7), hogy a tartókeret (6) rögzítve legyen.

5. Húzza ki a dugót (12) a jármű csatlakozóaljzatából (20) és

helyezze be a keréksínen (8) lévő foglalatba.

6. Nyissa ki a kerékpártartót (1) a kulccsal (5).

7. Tolja a táskát (18)

a kerékpártartóra (1).

8. A rögzítőkart (11) nyomva állítsa fel merőlegesen a

kerékpártartót (1) (IV-es nyíl).

9. Hátrafelé húzza le a kerékpártartót (1) a vonóhorog (19)

10. Állítsa a kerékpártartót (1) a befogóval (10) a talajra és ezzel

zárja le a befogót (10).

11. Zárja le a táska (18)

12. A felszereléshez képest fordított sorrendben szerelje le a

tartókat (2), (3), (4), lásd a 113. oldalt, és rakja őket a táska (18)

oldalzsebébe. Útmutatás Magasabb rendszámtábla behelyezéséhez nyomja hátra az ütközőt (24), majd teljesen tolja be a rendszámtáblát a rendszámtáblatartóba (13). Útmutatás A kerékpártartó rendszámtáblájának meg kell egyeznie a jármű fogalmi rendszámával és jól olvashatónak kell lennie. Vigyázat A keréksíneket (8) mindig a merevítőknél (21) és ne a hátsó lámpáknál (9) csukja össze. Különben megsérülhetnek a hátsó lámpák (9).

M+P-25A-0208 Útmutatás A gyorsfeszítőt (7) és a tartókeretet (6) rendszeresen, ill. szennyeződés/nehézkes mozgás esetén szappanos vízzel tisztítsa meg. 3 A táska opcionálisan kapható (Uebler i21 kerékpártartóhoz ren- delési sz. 19840, Uebler i31 kerékpártartóhoz rendelési sz. 19850).

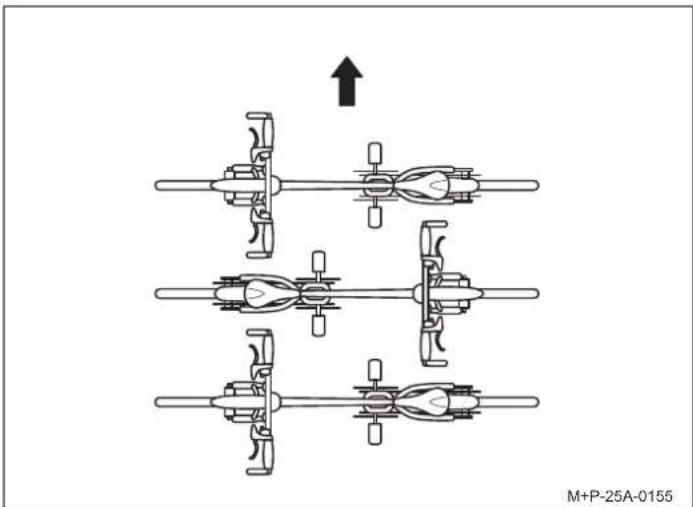

M+P-25A-0223- 105 - A kerékpárok fel- és leszerelése A kerékpárok elrendezése A kerékpárokat menetirányban (nyíl) rendezze el, az itt ábrázolt módon. Az első kerékpár felszerelése

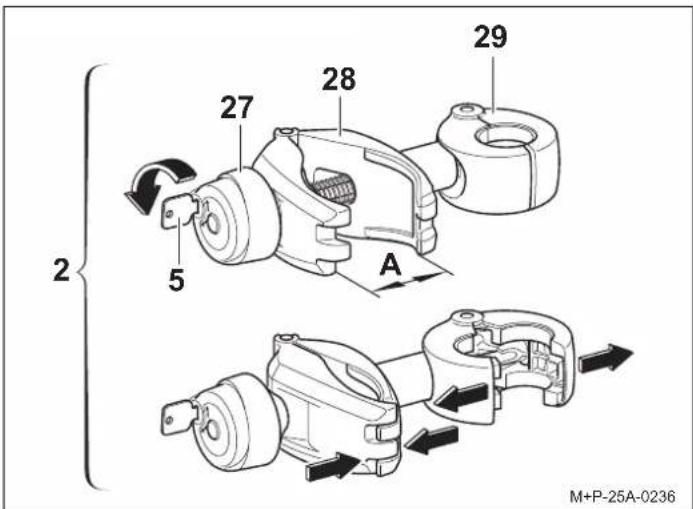

1. Vegye ki a tartót (2) a csomagolásból és készítse elő a

2. Oldja ki a forgatható fogantyút (27) a kulccsal (5).

3. Csavarozza fel a bilincset (28) a forgatható fogantyúval (27)

együtt, amíg a bilincs (28) ki nem nyílik (A).

4. Nyomja össze a bilincset (28) és tartsa úgy.

A bilincs (29) szétnyílik. Vigyázat A vonóhorgos kerékpártartó kizárólag kerékpár szállítására használható. Csak egyenként max. 30 kg súlyú kerékpár szállítható a kerékpártartón. Eközben semmi esetre sem szabad túllépni a kerékpártartó maximálisan megengedett terhelését, a vonóhorog függőleges terhelését, valamint a jármű megengedett összsúlyát és a jármű maximálisan megengedett tengelyterhelését (lásd a jármű üzemeltetési útmutatóját). Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek. Vigyázat A kerékpárokat lehetőleg egyenletes súlyeloszlással és alacsony súlyponttal kell a kerékpártartóra rögzíteni, és egy- egy tartóval a kerékpárvázon, valamint feszítőszíjjal az elülső és a hátsó kerekeknél rögzíteni kell leesés ellen. Ennek figyelmen kívül hagyása esetén a kerékpárok és/vagy a különálló részek menet közben leválhatnak a járműről, és a közlekedés többi résztvevőjének balesetet, ezzel összefüggésben sérülést és anyagi károkat okozhatnak. Felszerelés előtt a gyereküléseket és minden különálló részt, pl. a kulacsokat, nyeregtáskákat, elektromos kerékpárok akkumulátorait stb., le kell venni a kerékpárról és el kell rakni. Vigyázat A kerékpárok lecsúszása/ledőlése esetén balesetveszély áll fenn. Rögzítse a kerékpárokat lecsúszás/ledőlés ellen. A kerékpárok fel- és leszerelését ketten végezzék. Vigyázat A jármű típusától függően előfordulhat, hogy a kerékpártartó a rajta lévő kerékpárokkal túl szorosan van elhelyezve a jármű kipufogójához. A forró kipufogócső és/vagy a forró kipufogó- gázok kárt okozhatnak a kerékpártartóban és/vagy a kerékpá- rokban. Ebben az esetben a kerékpártartó nem alkalmas a használatra. Karbon alkatrészeket tartalmazó kerékpárok szállításával kap- csolatban forduljon a gyártóhoz/viszonteladóhoz, és náluk érdeklődjön, hogy alkalmas-e a kerékpártartó ezeknek a kerékpároknak a szállítására. Útmutatás A nehéz kerékpárokat a járműhöz közel, a könnyebbeket (pl. gyerekkerékpárokat) hátrább szerelje fel a kerékpártartón. Az első kerékpár fogaskoszorúja a jármű irányába nézzen. M+P-25A-0155

5. Helyezze a nyitott bilincset (29) a tartókeret köré és a

bilincs (28) elengedésével zárja le a tartókeretet.

6. Nyomja meg a feszítőt (31) (II. nyíl) és húzza ki a

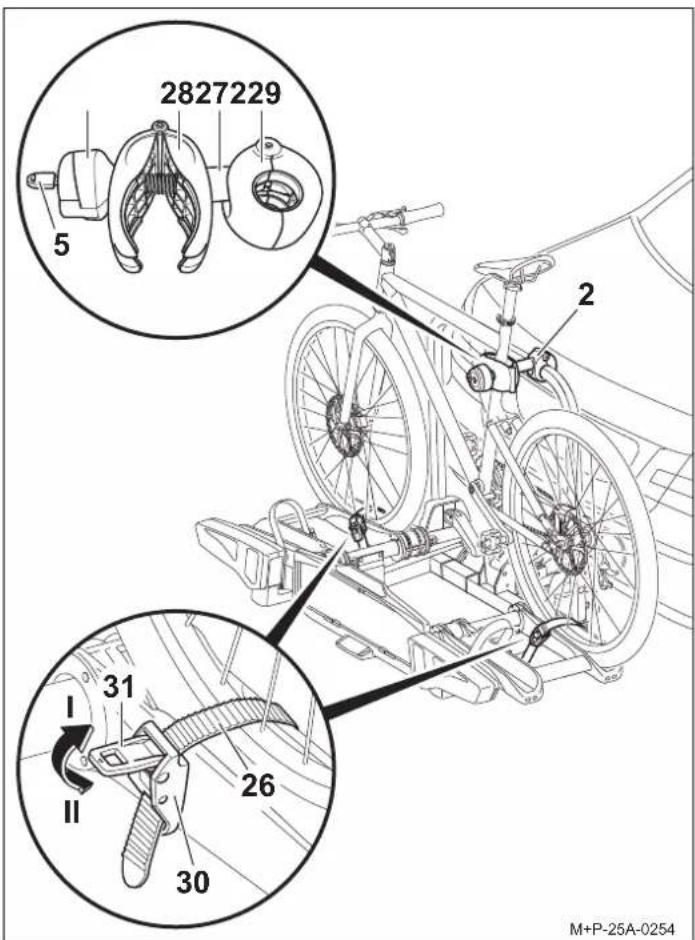

7. Helyezze a kerékpárt a keréksínre és a tartó (2) bilincsével (28)

pozícionálja. Biztosítsa a kerékpárt felborulás ellen.

8. Az elforgatható fogantyúval (27) rögzítse a bilincset (28) a kerékpár

9. Zárja le kulccsal (5) a tartót (2) és vegye ki a kulcsot (5).

10. Vezesse át középen a küllők között a feszítőszíjat (26), fűzze

be a csatba (30) és húzza meg.

11. A feszítők (31) segítségével húzza meg a feszítőszíjat (I. nyíl).

M+P-25A-0253 Vigyázat A tartót (2) csak a kerékpárvázon rögzítse, máskülönben felsértheti vele a kerékpár többi részét. Nem szabad beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A meghibásodott tartókat haladéktalanul le kell cserélni. Vigyázat Ne húzza túl szorosra a feszítőszíjakat (26), különben megsérülhet a gumiabroncs, vagy a felni. Útmutatás A tartók menetes csavarjait rendszeres időközönként meg kell tisztítani és kenni annak érdekében, hogy ne szorulhassanak be a forgatható fogantyúk.

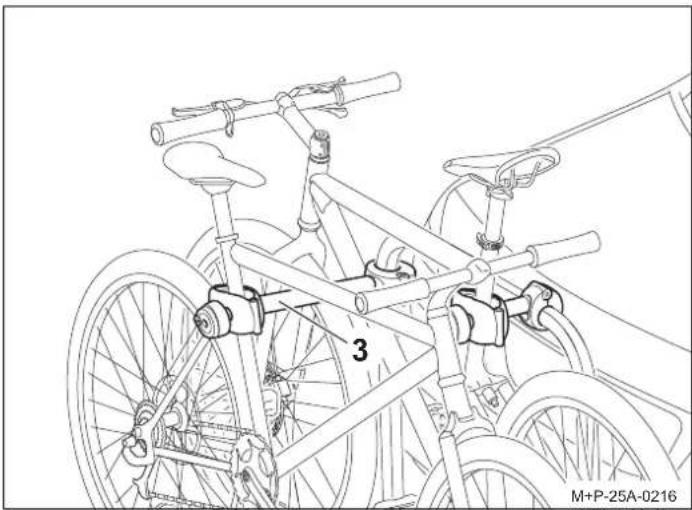

M+P-25A-0254- 107 - A második kerékpár felszerelése A második kerékpár felszerelése értelemszerűen az elsőhöz hasonlóan történik. Ügyelni kell a két kerékpár ellentétes irányban történő elrendezésére. A második kerékpár rögzítése a hosszú tartóval (3) történik. A harmadik kerékpár felszerelése

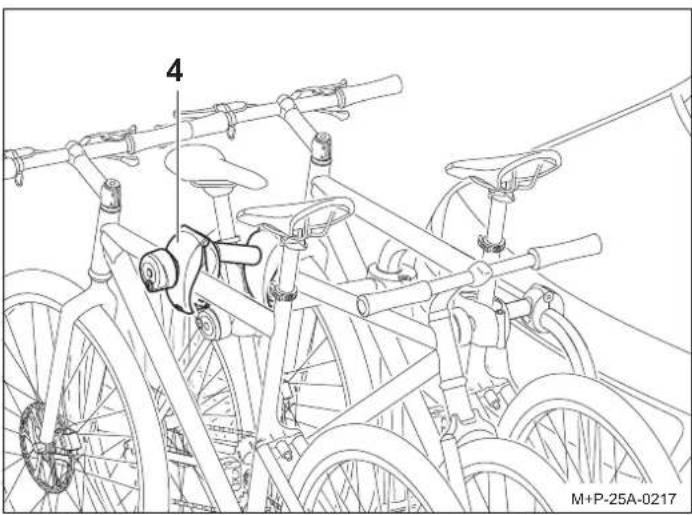

A harmadik kerékpár felszerelése értelemszerűen az elsőhöz hasonlóan történik. Ügyelni kell arra, hogy az egymás mellett lévő kerékpárok egymáshoz képest ellentétes irányban legyenek elrendezve. A harmadik kerékpár rögzítése a második kerékpáron történik a kiegészítő tartóval (4). A kerékpárok leszerelése A tartók (2), (3) és (4) kilazítása és a kerékpárok leszerelése fordított sorrendben történik. Kerékpártartó ledöntése/visszahajtása Kerékpártartó ledöntése A kerékpártartót a csomagtartó nyitásához és a jármű be- és kipakolásához le lehet dönteni. Lépjen a pedálra (32) és a tartókeretet (6), ill. felszerelt kerékpárok esetén a kerékpárvázat lehúzva döntse le a kerékpártartót (1). Vigyázat A tartót (3) csak a kerékpárvázon rögzítse, máskülönben felsértheti vele a kerékpár többi részét. Nem szabad beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A meghibásodott tartókat haladéktalanul le kell cserélni. 4 Uebler i31 kerékpártartó 3 db kerékpárhoz (rendelési sz. 15910/15911) Vigyázat A tartót (4) csak a kerékpárvázon rögzítse, máskülönben felsértheti vele a kerékpár többi részét. Nem szabad beszorulnia alkatrésznek, pl. váltó- vagy fékbowdennek. A meghibásodott tartókat haladéktalanul le kell cserélni.

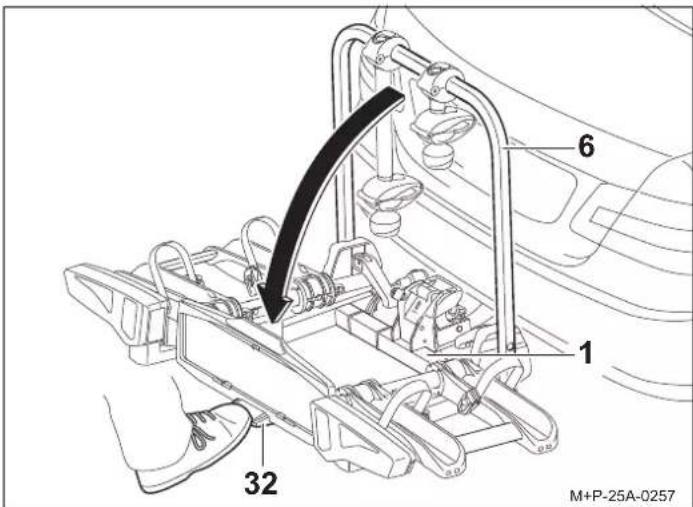

M+P-25A-0217 Vigyázat Lassan döntse le a kerékpártartót és figyeljen arra, hogy senki ne tartózkodjon a ledöntési tartományban. A ledöntési tartományban zúzódásveszély áll fenn. Figyeljen arra, hogy amikor a kerékpártartót visszahajtja, az mindkét kampóval teljesen beugorjon a helyére és reteszelve legyen, máskülönben a kerékpártartó menet közben ledőlhet és emiatt Ön vagy mások is megsérülhetnek és/vagy anyagi károk keletkezhetnek.

M+P-25A-0257- 108 - Kerékpártartó visszahajtása

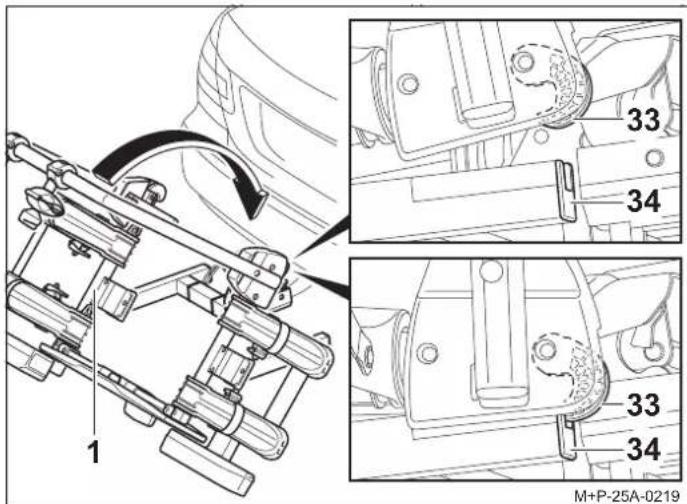

1. Hajtsa vissza a kerékpártartót (1) úgy, hogy az mindkét

kampóval (33) teljesen beugorjon a keretbe (34) és reteszelve legyen.

2. Erőteljesen megrázva ellenőrizze, hogy a kerékpártartó (1)

nem mozdul-e el. Amennyiben szükséges, a kerékpártartót (1) még egyszer döntse le, majd újra hajtsa vissza. Előkészületek az útra Ha a kerékpártartó nincs teljesen kihasználva, ügyelni kell arra, hogy

• a nem használt tartók le legyenek véve a tartókeretről és biztonságosan el legyenek helyezve a csomagtérben.

• minden kulcs ki legyen húzva és el legyen rakva.

• hogy az összes keréksín feszítőszíja zárva legyen. Izzócsere Vigyázat Minden egyes felszerelés után, minden egyes elindulás előtt és hosszabb utazás közben is ellenőrizni kell a kerékpártartó és a kerékpárok összes csavarkötését és rögzítését, hogy azok a helyükön vannak-e, és szükség szerint után kell őket húzni. Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek. Ezt az ellenőrzést, az útviszonyoktól függően, rendszeres időközönként meg kell ismételni. Vigyázat Minden elindulás előtt ellenőrizni kell, hogy a világító berendezés kifogástalanul működik-e, ellenkező esetben balesetveszély áll fenn. Útmutatás A jármű forgalmi rendszáma és világító berendezése nem lehet takarásban.

M+P-25A-0219 Vigyázat Az izzócseréhez le kell kapcsolni a jármű gyújtását és a világító berendezés dugóját ki kell húzni a vonóhorog-elektronika csatlakozóaljzatából. Ennek figyelmen kívül hagyása rövidzárlathoz vagy anyagi károkhoz vezethet. Bizonytalanság esetén hagyja, hogy az izzócserét szakember végezze. Útmutatás Az izzócserét a kerékpártartó bal hátsó lámpáján mutatjuk be. A jobb hátsó lámpa esetében értelemszerűen kell eljárni. Útmutatás Új izzó rendelésekor meg kell adni az érintett izzó típusát (14, 15, 16, 17). Megnevezés Pótalkatrész sz. 14 Irányjelző

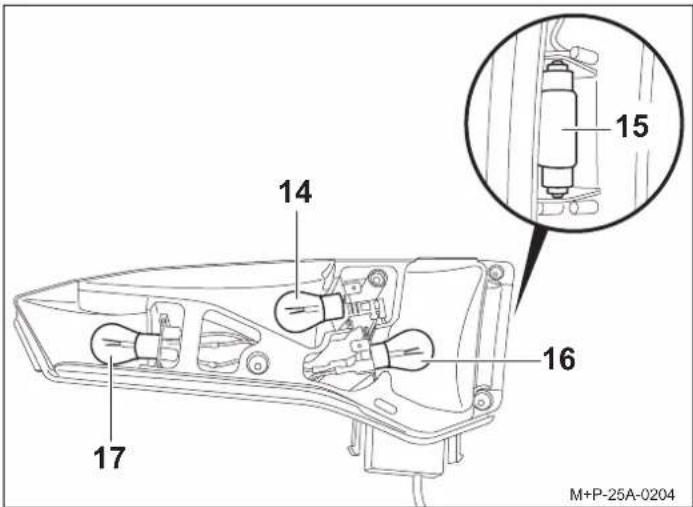

BL PY21W 12 V sárga a Az izzó kereskedelmi forgalomban kapható. E1687 15 Rendszámtábla világítás

BL C5W 12 V (35 mm hosszú) fehér E1687 16 Ködzáró lámpa

a bal hátsó lámpánál BL PR21W 12 V piros E1687 Hátrameneti fényszóró

jobb hátsó lámpánál BL P21W 12 V fehér E1687 17 Fék/tolatólámpa

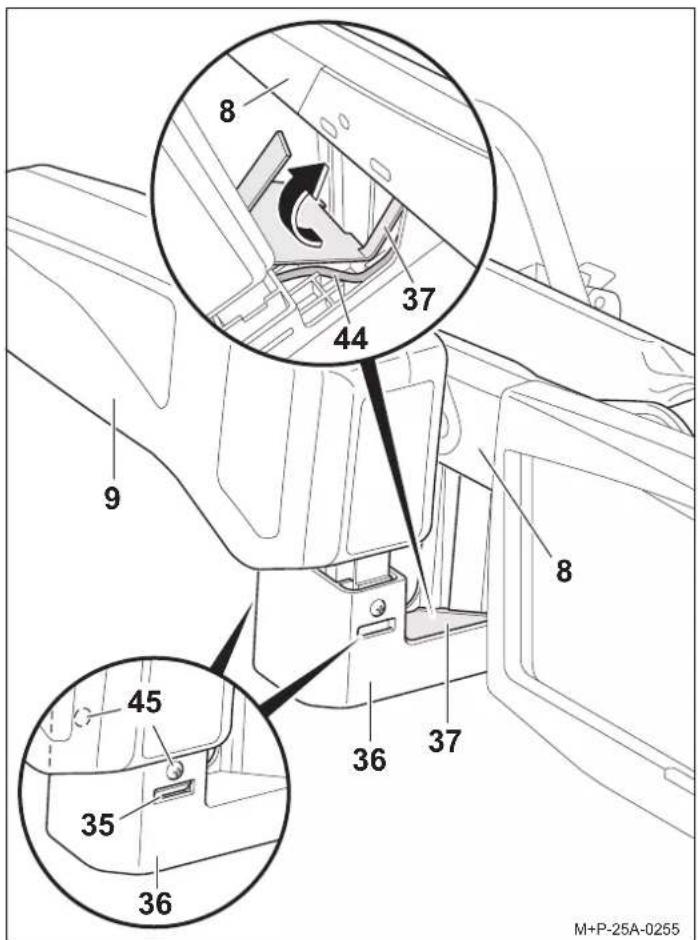

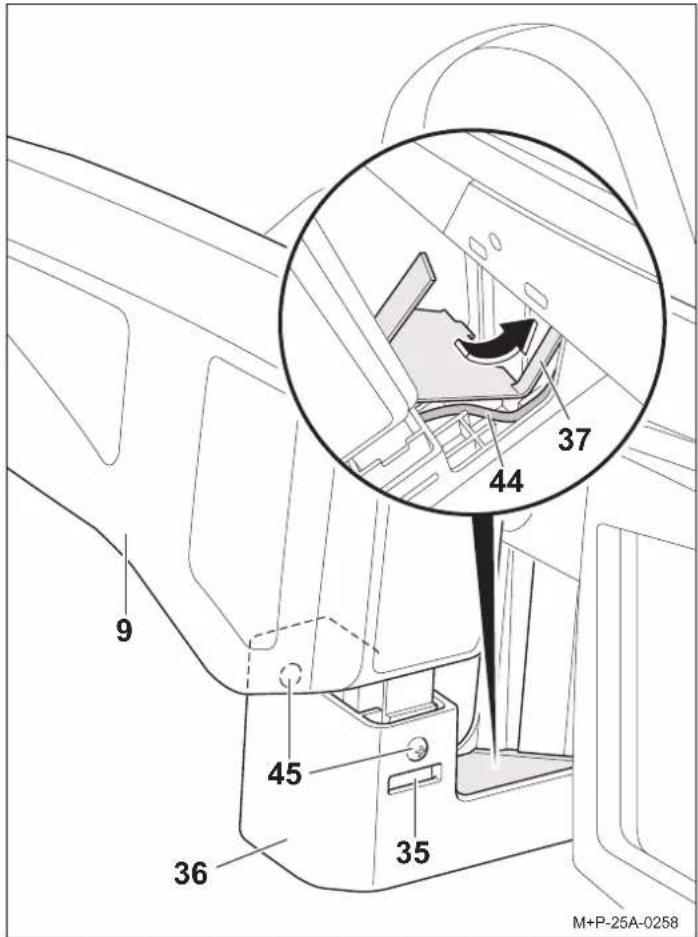

1. Tekerje ki a csavarokat (45). Nyomja meg a reteszeléseket (35)

és óvatosan emelje felfelé a hátsó lámpát (9).

2. A hátsó lámpa (9) kábelével (44) óvatosan emelje fel a

borítást (37) és a nyíl irányába fűzze ki.

3. Teljesen vegye ki a tartószerkezetből (36) a hátsó lámpát (9).

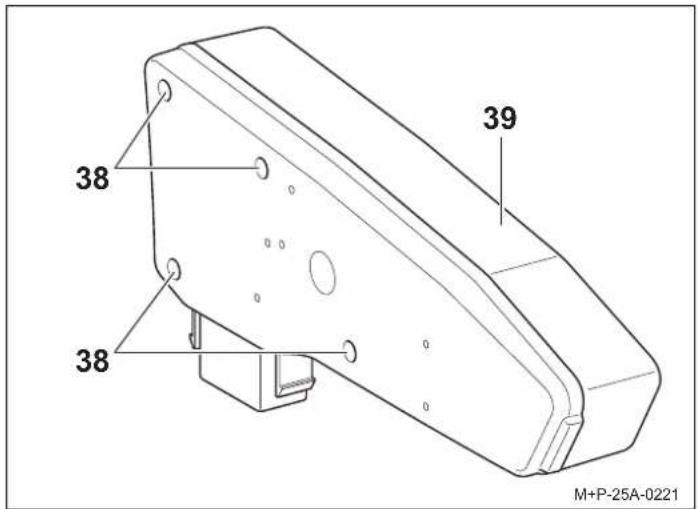

4. Csavarja le a csavarokat (38) és távolítsa el a lencsét (39).

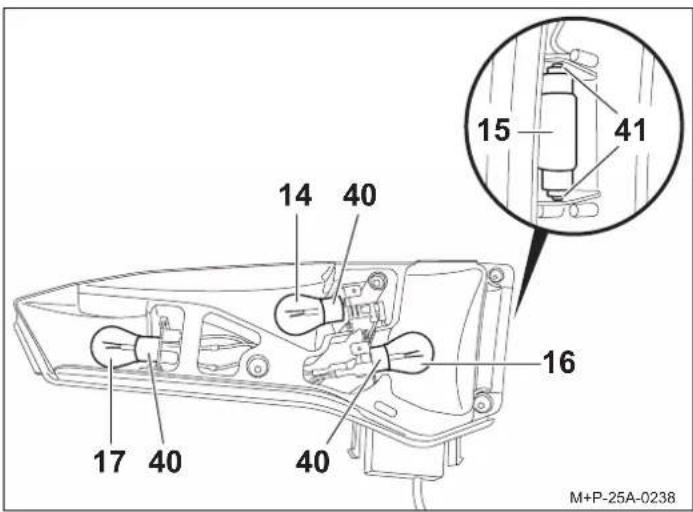

5. A meghibásodott izzót (14, 16, 17) az óra járásával

ellentétesen 90°-kal történő elforgatáshoz kissé nyomja be a foglalatba (40) és húzza ki.

6. Húzza ki az izzót (15) a foglalatból (41).

7. Az új izzót (14, 16, 17) kissé nyomja be a foglalatba (40) és

forgassa el az óra járásával egyező irányban 90°-kal. Szükséges izzók, lásd a 116. oldalt.

8. Az új izzót (15) kissé nyomja be a foglalatba (41). Szükséges

izzó, lásd a 116. oldalt.

9. A lencse (39) csavarjait (38) kézi erővel jól húzza meg.

M+P-25A-0221 Útmutatás Az új izzókat csak tiszta kendővel szabad megfogni és a foglalatba (40, 41) helyezni.

10. Tolja be a hátsó lámpát (9) a tartószerkezetbe (36) bepattintás

11. Helyezze a kábelt (44) a tartószerkezet (36) kábelvezetőjébe.

12. Fűzze be a burkolat (37) hosszú fülét a keréksínbe, majd

teljesen helyezze be a burkolatot (37) a tartószerkezetbe (36).

13. Teljesen tolja be a hátsó lámpát (9) a tartószerkezetbe (36),

hogy a reteszelések (35) hallhatóan bepattanjanak a helyükre és csavarokkal (45) rögzítse. Általános biztonsági útmutatások A jármű vezetője felel azért, hogy látását és hallását ne akadályozza a jármű rakománya vagy állapota. Gondoskodnia kell arról, hogy a jármű és rakománya megfeleljen az előírásoknak és a rakomány miatt ne sérüljön a jármű közlekedésbiztonsága. Az előírt világításnak és világító berendezéseknek nappal is rendelkezésre kell állniuk és üzemkészeknek kell lenniük. A jelen szerelési és kezelési útmutató tartalmazza a vonóhorogra szerelhető kerékpártartó általános engedélyét, így mindig a járműben kell lennie. Tartsa be a kerékpártartók használatára vonatkozóan az érintett országban érvényben lévő törvényi rendelkezéseket. Vigyázat Feltétlenül tartsa be a jelen szerelési és kezelési útmutatóban szereplő munkabiztonsági utasításokat. A vonóhorgos kerékpártartó kizárólag kerékpár szállításához használható. Terepen történő használatra a kerékpártartó nem alkalmas. Minden egyes felszerelés után, minden egyes elindulás előtt és hosszabb utazás közben is ellenőrizni kell a kerékpártartó és a kerékpárok összes csavarkötését és rögzítését, hogy azok a helyükön vannak-e, és szükség szerint után kell őket húzni. Ezt az ellenőrzést az útpályaviszonyoktól függően rendszeres időközönként meg kell ismételni. Vezetés közben a vezetőnek a visszapillantó tükrön keresztül ellenőriznie kell, hogy a kerékpártartó és a kerékpárok nem csúsztak-e/mozdultak-e el. Amennyiben ilyet tapasztal, mérsékelt sebességgel folytassa az utat és az első lehetőségnél álljon félre, hogy meghúzza a kerékpártartó, ill. a kerékpárok csavarkötéseit és rögzítéseit. Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek. Vigyázat A mozgó alkatrészeket, például a tartók és a gyorsfeszítők menetes csavarjait, rendszeres időközönként meg kell tisztítani és kenni annak érdekében, hogy ne szorulhassanak be a forgatható fogantyúk. Ne használjon kenőanyagot az előszerelt csavarkötéseknél. A csavarkötések ettől magától értetődően meglazulnának és a kerékpártartó a rászerelt kerékpárokkal együtt leválna a járműről, ami miatt Ön és mások is megsérülhetnek vagy balesetet szenvedhetnek. Vigyázat Ha a rakomány (a kerékpárok) több mint 40 cm-rel túlnyúlik a kerékpártartóhoz tartozó első vagy hátsó helyzetjelző lámpák fénykibocsátási felületének külső szélén, úgy ezt jelezni kell: oldalt legfeljebb 40 cm-re a szélétől és legfeljebb 150 cm-es magasságban az útpályától, elöl fehér, hátul pedig piros fényű lámpával. Kerékpárok szállításánál az oldalt túlnyúló kerekeket külön észrevehetővé kell tenni. Éjszakai vezetéskor le kell takarni a kerekek fényvisszaverőit, ill. reflektorait, hogy ne homályosíthassák el a járművilágítást hátrafelé, ezzel akadályozva és megtévesztve a közlekedés többi részvevőjét. Ennek figyelmen kívül hagyása balesethez vezethet. Vigyázat Indulás előtt ellenőrizni kell a világító berendezés működését. Ha a kerékpártartón be van kapcsolva a ködzárófény, akkor a járművön ki kell kapcsolni a hátsó ködlámpát, azaz a kettő nem világíthat egyszerre. Azon járművek esetében, amelyekre 1998. okt. 1. után adták ki első ízben a típusjóváhagyást, a felszerelt kerékpártartó vagy a szállított rakomány (a kerékpárok) nem takarhatja el a jármű harmadik féklámpáját. A jármű harmadik féklámpájának látha- tónak kell lennie: jobb és bal oldalon a jármű hosszanti tenge- lyétől – vízszintesen 10°-os szögben, felfelé a lámpa szélétől – függőlegesen 10°-os szögben és lefelé – a lámpa aljától – füg- gőlegesen 5°-os szögben. Amennyiben nem tartják be ezeket az értékeket, úgy egy „har- madik” pótféklámpát kell felszerelni. Ennek figyelmen kívül hagyása balesethez vezethet. Vigyázat A kerékpártartó és a kerékpárok felszerelése megváltoztatja a fékezési és menettulajdonságokat, valamint a jármű oldalszél- érzékenységét. Nem szabad túllépni a 130 km/órás sebességhatárt. A kerékpárokat nem szabad ponyvával, védőhuzattal és hasonlóval lefedni, mivel belekaphat a szél és ez erőteljesen befolyásolhatja a menettulajdonságokat. A túlzott farnehézség megelőzése érdekében a nehéz terheket amennyire csak lehet, előre kell tolni a csomagtérben. A vezetésmódot az út-, közlekedés- és időjárásviszonyokhoz kell igazítani és különösen óvatosan kell vezetni, ha kerék- párok vannak a tartón. Ennek figyelmen kívül hagyása esetén a kerékpártartó a rászerelt kerékpárokkal együtt leválhat a járműről, ami miatt Ön és mások is megsérülhetnek és/vagy balesetet szenvedhetnek. Vigyázat Elektromos csomagtartófedéllel felszerelt jármű esetén gondolni kell a felszerelt kerékpártartó helyigényére. Amennyiben megoldható, ki kell kapcsolni az elektromos csomagtartófedelet és manuálisan kell működtetni. Autómosóba történő behajtás előtt le kell szerelni a kerékpár- tartót. Máskülönben megsérülhet a kerékpártartó, a jármű és/ vagy az autómosó.- 111 - Leselejtezési útmutatások A komponenseket, tartozékokat és a csomagolást környezetbarát módon hasznosítsa újra. A lámpát ne a háztartási, vagy lomtalanítási hulladékkal, együtt selejtezze le. A 2012/19/EU európai irányelv, ill. az ElektroG irányelv értelmében a hasznos élettartamuk végét elért elektromos készülékeket elkülönítve kell gyűjteni és környezetbarát módon kell újrahasznosítani ezeket. Kérjük válassza le a lámpát a tartóról és a már nem használható komponenseket adja le egy megfelelő gyűjtőhelyen. Érdeklődjön szakkereskedőjénél.
