GEBRUIKSAANWIJZING i31 Uebler

Fietsendrager voor trekhaak Pagina 45

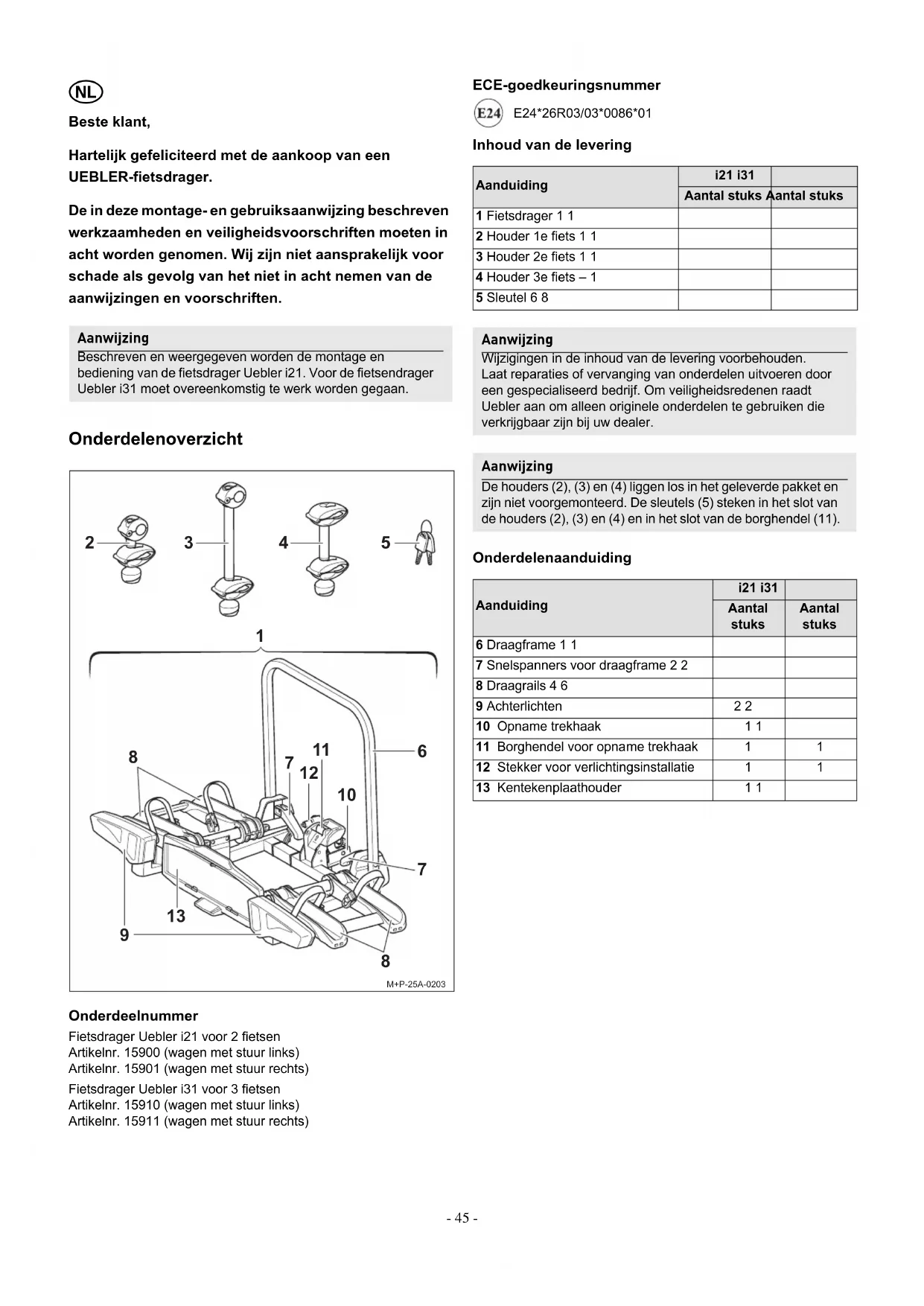

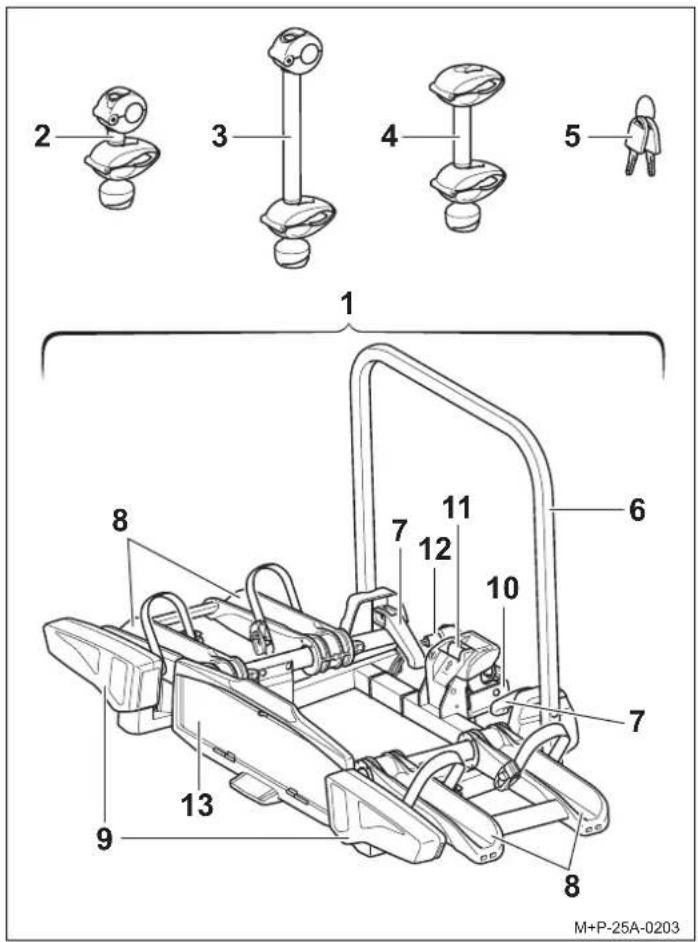

Beste klant, Hartelijk gefeliciteerd met de aankoop van een UEBLER-fietsdrager. De in deze montage- en gebruiksaanwijzing beschreven werkzaamheden en veiligheidsvoorschriften moeten in acht worden genomen. Wij zijn niet aansprakelijk voor schade als gevolg van het niet in acht nemen van de aanwijzingen en voorschriften. Onderdelenoverzicht Onderdeelnummer Fietsdrager Uebler i21 voor 2 fietsen Artikelnr. 15900 (wagen met stuur links) Artikelnr. 15901 (wagen met stuur rechts) Fietsdrager Uebler i31 voor 3 fietsen Artikelnr. 15910 (wagen met stuur links) Artikelnr. 15911 (wagen met stuur rechts) ECE-goedkeuringsnummer E24*26R03/03*0086*01 Inhoud van de levering Onderdelenaanduiding Aanwijzing Beschreven en weergegeven worden de montage en bediening van de fietsdrager Uebler i21. Voor de fietsendrager Uebler i31 moet overeenkomstig te werk worden gegaan.

M+P-25A-0203 Aanduiding i21 i31 Aantal stuks Aantal stuks 1 Fietsdrager 1 1 2 Houder 1e fiets 1 1 3 Houder 2e fiets 1 1 4 Houder 3e fiets – 1 5 Sleutel 6 8 Aanwijzing Wijzigingen in de inhoud van de levering voorbehouden. Laat reparaties of vervanging van onderdelen uitvoeren door een gespecialiseerd bedrijf. Om veiligheidsredenen raadt Uebler aan om alleen originele onderdelen te gebruiken die verkrijgbaar zijn bij uw dealer. Aanwijzing De houders (2), (3) en (4) liggen los in het geleverde pakket en zijn niet voorgemonteerd. De sleutels (5) steken in het slot van de houders (2), (3) en (4) en in het slot van de borghendel (11). Aanduiding i21 i31 Aantal stuks Aantal stuks 6 Draagframe 1 1 7 Snelspanners voor draagframe 2 2 8 Draagrails 4 6 9 Achterlichten 2 2 10 Opname trekhaak 1 1 11 Borghendel voor opname trekhaak 1 1 12 Stekker voor verlichtingsinstallatie 1 1 13 Kentekenplaathouder 1 1- 46 - Technische gegevens Fietsdrager op de wagen monteren/ demonteren Fietsdrager op de wagen monteren

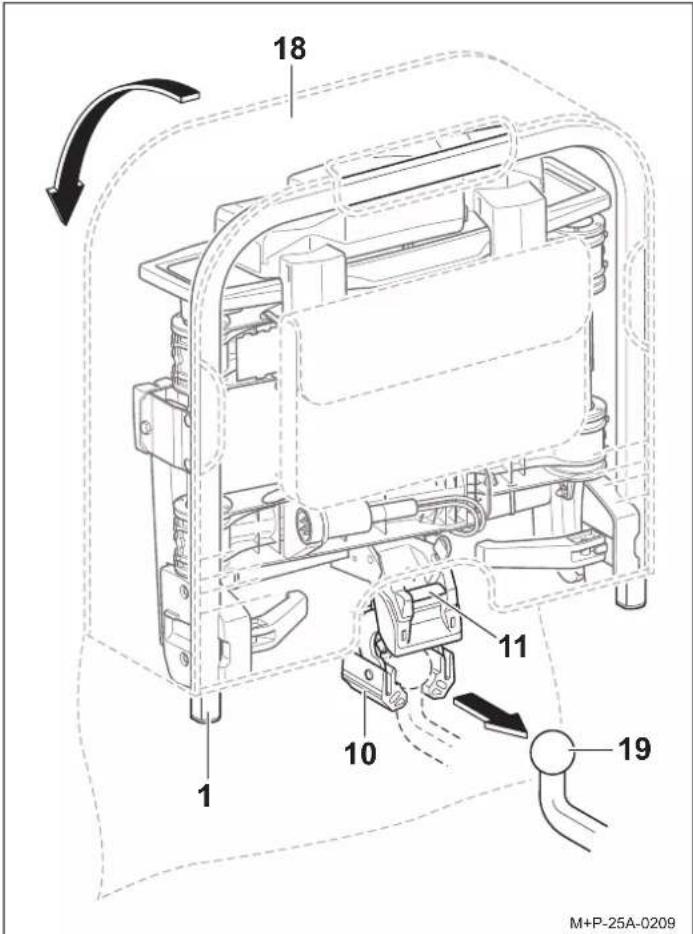

3. Fietsdrager (1) verticaal houden en met de opname (10) op de

kogelkop van de trekhaak (19) schuiven.

4. Fietsdrager (1) omlaag klappen tot de borghendel (11)

hoorbaar vergrendelt. De rode markering op de borghendel (11) mag niet meer zichtbaar zijn.

5. Controleren of de fietsdrager (1) parallel aan de bumper en

ongeveer parallel aan de ondergrond is. Door schudden controleren of de fietsdrager (1) goed vastzit. Indien nodig de fietsdrager (1) verwijderen en opnieuw monteren. Maximaal laadvermogen Uebler i21: Als het voertuig of de trekhaak geen D-waarde

(0) heeft of als de D-waarde ≥ 5,3 kN, dan geldt: kogeldruk

– eigen gewicht = max. laadvermogen a zie typeplaatje op de trekhaak b Als de waarden van trekhaak en wagen afwijken, moet de lagere waarde in aanmerking worden genomen. Kogeldruk Eigen gewicht Max. laadvermogen 50 kg Uebler i21 = ca. 13 kg 37 kg 60 kg 47 kg 70 kg 57 kg ≥ 75 kg 60 kg Uebler i31: Als het voertuig of de trekhaak geen D-waarde

(0) heeft of als de D-waarde ≥ 6,7 kN, dan geldt: kogeldruk

– eigen gewicht = max. laadvermogen Kogeldruk Eigen gewicht Max. laadvermogen 50 kg Uebler i31 = ca. 16 kg 34 kg 60 kg 44 kg ≥ 70 kg 54 kg Stroomvoorziening Uebler i21, voor max. 2 fietsen 13-polig, 12 V Uebler i31, voor max. 3 fietsen 13-polig, 12 V Maximale buisdiameter van het fietsframe Ronde buis 75 mm Ovale buis 75x45 mm Voorzichtig De trekhaak en de wagen moeten geschikt zijn voor de montage van een fietsdrager:

• Kogeldruk van de trekhaak (zie typeplaatje op de trekhaak en de gebruiksaanwijzing van de wagen)

• D-waarde van de kogelkop (zie ‘Technische gegevens’ op pagina 50)

• Materiaal van de trekhaak minstens St 52-3 (zie typeplaatje op de trekhaak) Door niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen losraken van de wagen en daardoor uzelf en andere personen verwonden of een ongeluk veroorzaken. De kogelkop moet voor montage worden gereinigd en ontvet. Voorzichtig Door de gewijzigde wagenafmetingen (breedte, hoogte, diepte) tijdens het gebruik van de fietsdrager kan het niet in acht nemen van deze wagenafmetingen persoonlijk letsel en/of materiële schade tot gevolg hebben. Bij afslagen en doorgangen de gewijzigde wagenafmetingen in acht nemen. Voorzichtig achteruitrijden. Voorzichtig De verlichtingsinstallatie voor elke rit controleren op een goede werking, anders kunnen er ongevallen gebeuren. 1 Tas optioneel verkrijgbaar (voor fietsendrager Uebler i21 best- nr. 19840, voor fietsendrager Uebler i31 best-nr. 19850).

van de fietsdrager (1) trekken.

7. Fietsdrager (1) met de sleutel (5) vergrendelen en sleutel (5)

8. Stekker (12) uit de stekkerhouder van de wielrail (8) trekken.

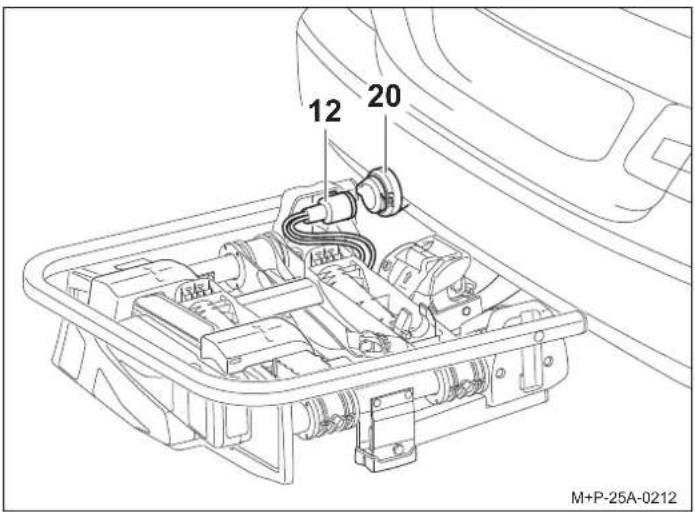

9. Stekker (12) in de contactdoos (20) van de wagen steken en

helemaal rechtsom draaien.

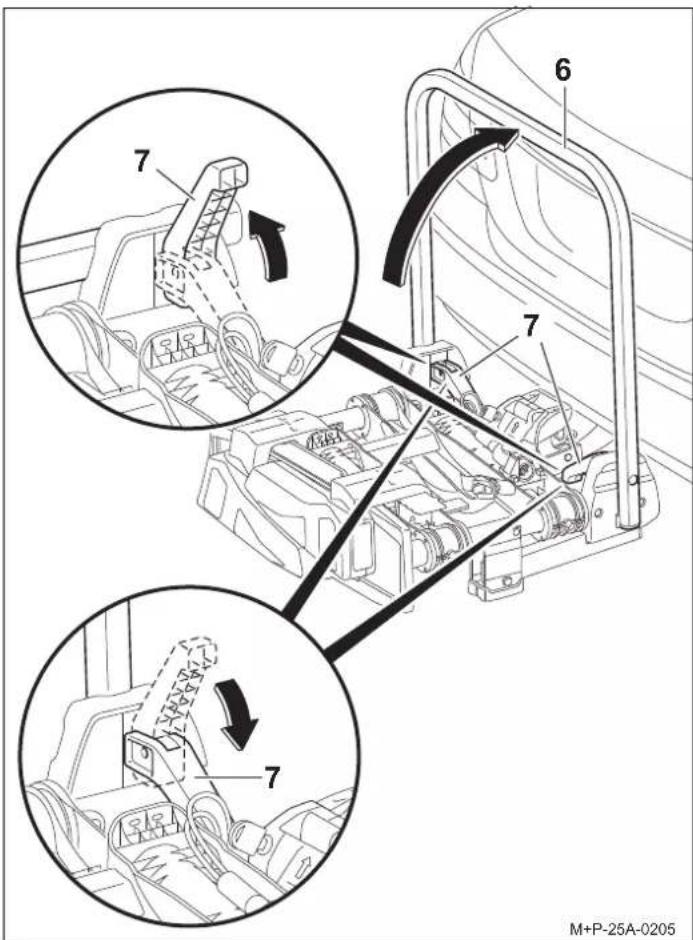

10. Snelspanners (7) naar boven openen.

11. Draagframe (6) omhoog klappen en de snelspanners (7) weer

volledig sluiten, zodat het draagframe (6) is gefixeerd.

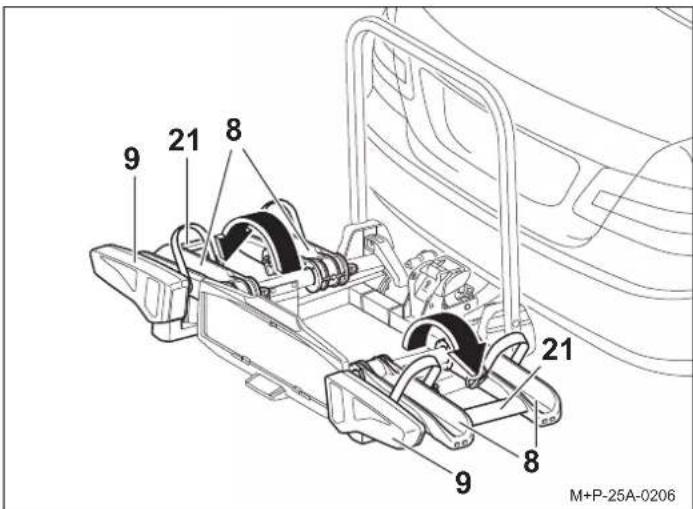

12. Wielrails (8) met achterlichten (9) bij de

verbindingsstukken (21) uitklappen en vergrendelen.

13. Werking van de verlichtingsinstallatie controleren.

2 Tas optioneel verkrijgbaar (voor fietsendrager Uebler i21 best- nr. 19840, voor fietsendrager Uebler i31 best-nr. 19850).

M+P-25A-0212 Voorzichtig Wielrails (8) altijd aan de verbindingsstukken (21) uitklappen en niet aan de achterlichten (9). Anders kunnen de achterlichten (9) worden beschadigd.

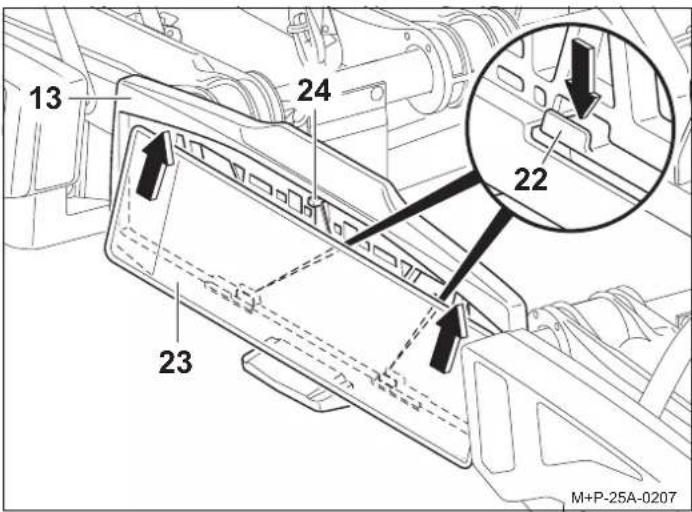

14. Houder (22) omlaag drukken. Kentekenplaat (23) in de

kentekenplaathouder (13) schuiven, omhoog duwen en er helemaal in plaatsen.

15. Houder (22) loslaten en de juiste bevestiging van het

nummerbord controleren. Fietsdrager van de wagen demonteren

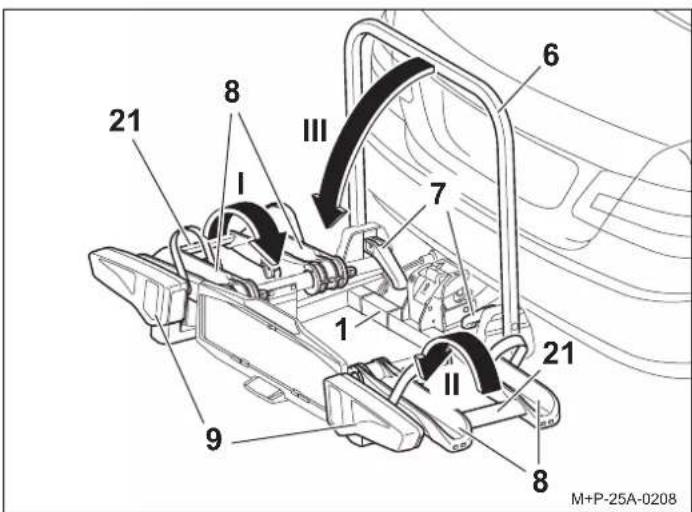

1. Wielrails (8) met achterlichten (9) aan de linker zijde (pijl I) met

de verbindingsstukken (21) inklappen.

2. Wielrails (8) met achterlichten (9) aan de rechter zijde (pijl II)

met de verbindingsstukken (21) inklappen.

3. Snelspanners (7) naar boven openen.

4. Draagframe (6) omhoog klappen (pijl III) en de

snelspanners (7) weer volledig sluiten, zodat het draagframe (6) is gefixeerd.

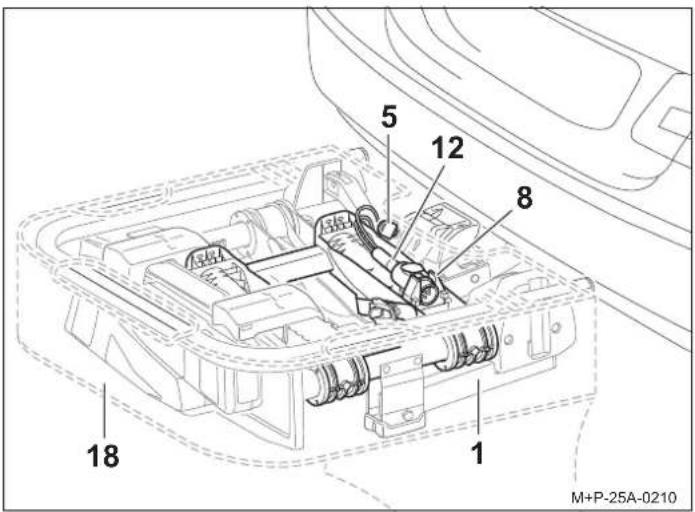

5. Stekker (12) uit de contactdoos (20) van de wagen trekken en

in de stekkerhouder van de wielrail (8) steken.

6. Fietsdrager (1) met de sleutel (5) openen.

op de fietsdrager (1) schuiven.

8. Borghendel (11) indrukken en fietsdrager (1) verticaal omhoog

9. Fietsdrager (1) naar achteren van de kogelkop van de

trekhaak (19) trekken.

10. Fietsdrager (1) met de opname (10) op de grond zetten en zo

de opname (10) afsluiten.

12. Gemonteerde houder (2), (3) en (4) in omgekeerde volgorde

demonteren, zie pagina 53 en in de zijtas van de tas (18)

opbergen. Aanwijzing Voor het aanbrengen van hogere kentekenplaten de stopper (24) naar achteren duwen en de kentekenplaat volledig in de kentekenplaathouder (13) schuiven. Aanwijzing De kentekenplaat op de fietsdrager moet overeenkomen met de wettelijke kentekenplaat van de wagen en goed leesbaar zijn. Voorzichtig Wielrails (8) altijd aan de verbindingsstukken (21) inklappen en niet aan de achterlichten (9). Anders kunnen de achterlichten (9) worden beschadigd.

M+P-25A-0208 Aanwijzing Snelkoppeling (7) en draagframe (6) regelmatig of in geval van verontreiniging/stroefheid reinigen met zeepsop. 3 Tas optioneel verkrijgbaar (voor fietsendrager Uebler i21 best- nr. 19840, voor fietsendrager Uebler i31 best-nr. 19850).

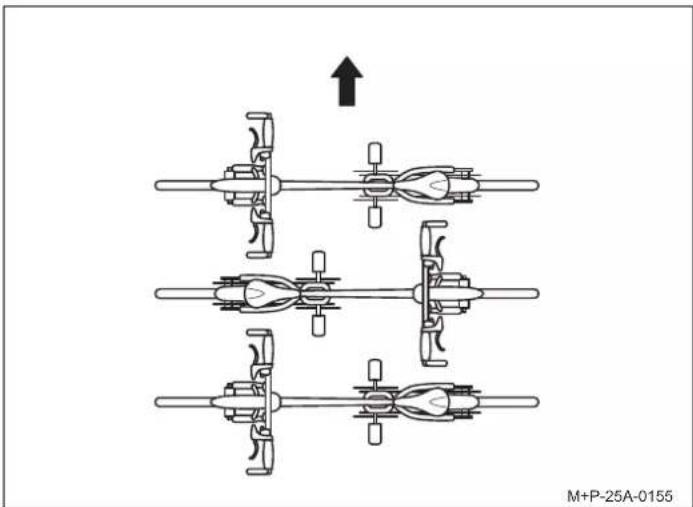

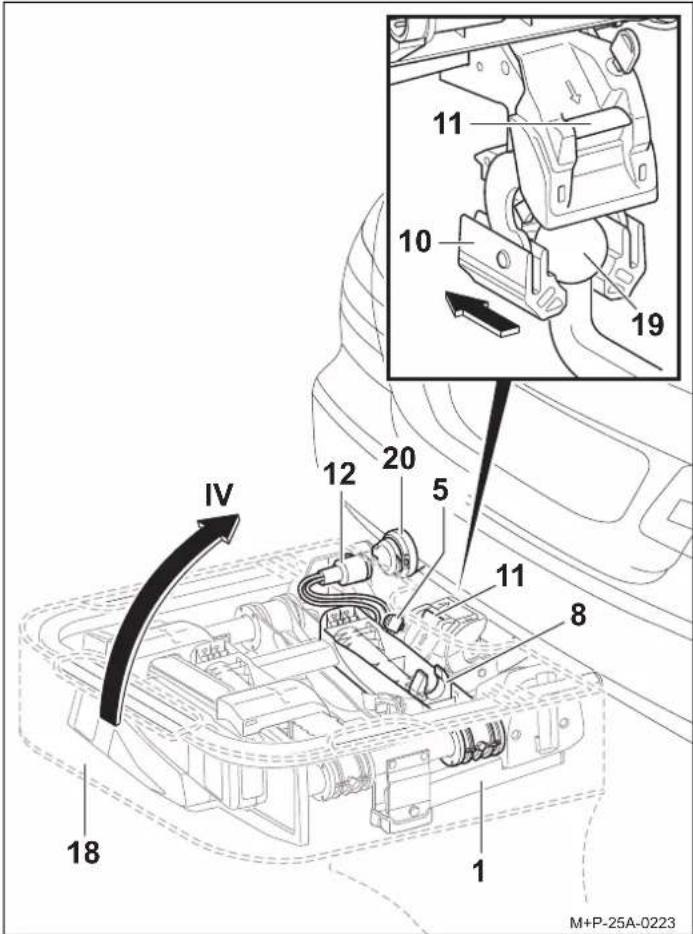

M+P-25A-0223- 49 - Fietsen monteren/demonteren Indeling van de fietsen Neem de indeling van de fietsen in de rijrichting (pijl), zoals hier weergegeven, in acht. Eerste fiets monteren

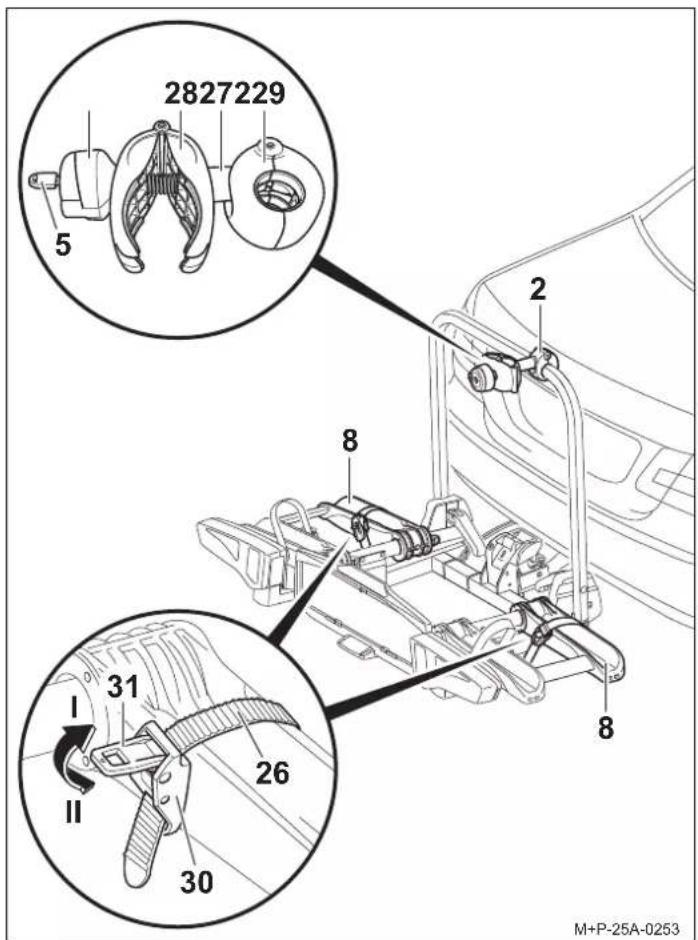

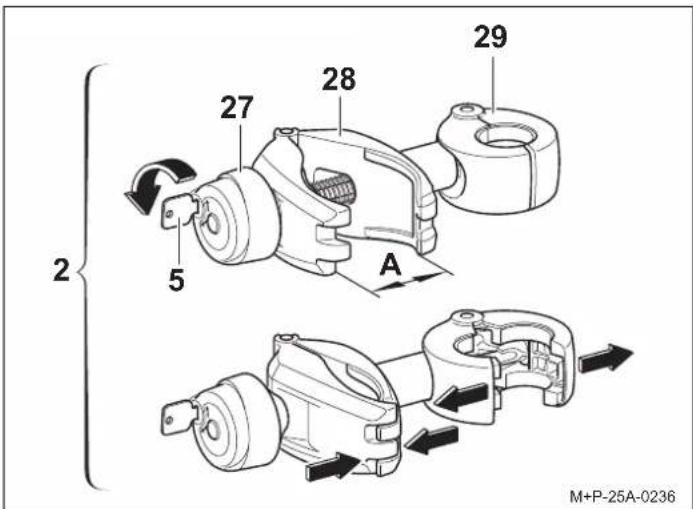

1. Houder (2) uit de verpakking nemen en voorbereiden voor

montage van de fiets.

2. Draaigreep (27) met sleutel (5) ontgrendelen.

3. Klem (28) met draaigreep (27) openschroeven tot de klem (28)

4. Klem (28) samendrukken en vasthouden.

De klem (29) wordt geopend. Voorzichtig De fietsdrager voor de trekhaak mag uitsluitend voor het transport van fietsen worden gebruikt. Er mogen alleen fietsen met een gewicht van elk max. 30 kg op de fietsdrager worden getransporteerd. Hierbij mag het maximaal toegestane laadvermogen van de fietsdrager, de kogeldruk van de trekhaak alsmede het maximaal toegestane gewicht van de wagen en de maximaal toegestane asbelasting van de wagen (zie instructieboekje van de wagen) in geen geval worden overschreden. Door niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor persoonlijk letsel en/of een ongeluk veroorzaken. Voorzichtig De fietsen moeten zo gelijkmatig mogelijk en met laag zwaartepunt op de fietsdrager worden bevestigd en elk met een houder aan het fietsframe en spanriemen aan de voor- en achterwielen worden beveiligd tegen vallen. Door niet-inachtneming kunnen de fietsen en/of losse delen tijdens het rijden losraken van de wagen en bij andere verkeersdeelnemers leiden tot een ongeval met letsel en materiële schade tot gevolg. Voor de montage kinderzitjes en alle losse onderdelen, bijv. drinkflessen, zadeltassen, accu’s van e-bikes enz., van de fietsen verwijderen en opbergen. Voorzichtig Door wegglijden/kantelen bestaat gevaar voor letsel. Beveilig de fietsen tegen wegglijden/kantelen. Voer de montage en de demontage van de fietsen samen met een tweede persoon uit. Voorzichtig Afhankelijk van het voertuigtype kan de fietsdrager met de fietsen te dicht bij het uitlaatsysteem van de wagen zijn gepo- sitioneerd. Door de hete uitlaatpijp en/of de hete uitlaatgassen kunnen de fietsdrager en/of de fietsen beschadigd raken. In dit geval mag de fietsdrager niet worden gebruikt. Raadpleeg voor het transport van fietsen met carbondelen de fabrikant/dealer of deze fietsen geschikt zijn voor transport op de fietsdrager. Aanwijzing Zware fietsen dicht bij de wagen en lichte fietsen (bijv. kinderfietsen) verder achter op de fietsdrager monteren. De eerste fiets met de tandkrans richting de wagen monteren. M+P-25A-0155

5. De geopende klem (29) om het draagframe plaatsen en door

loslaten van klem (28) om het draagframe sluiten.

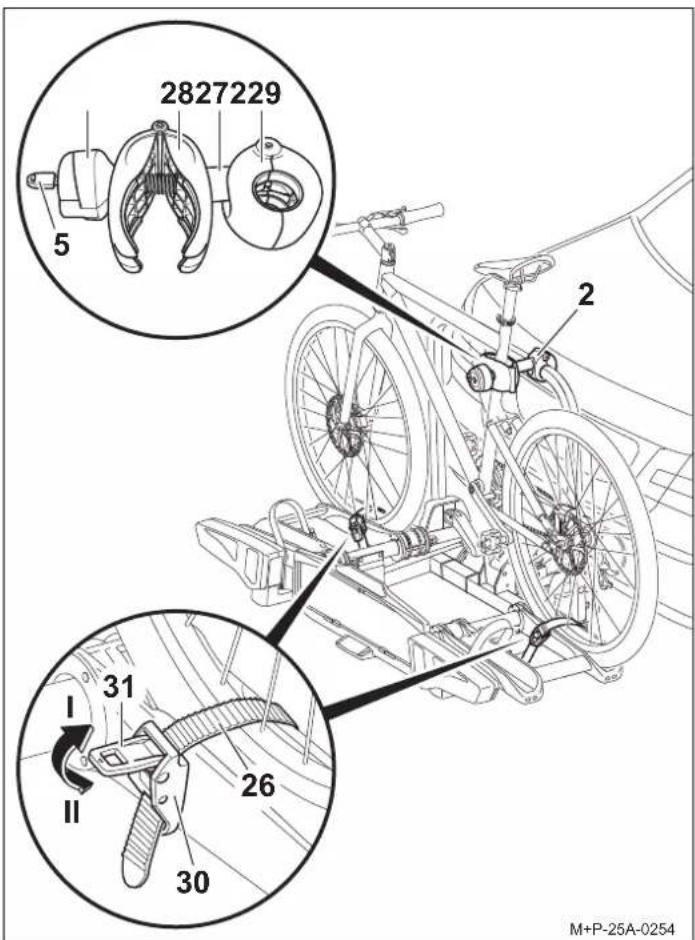

7. Fiets op de draagrails zetten en met klem (28) van houder (2)

positioneren. Fiets borgen tegen kantelen.

8. Klem (28) op het fietsframe met draaigreep (27) vastschroeven.

9. Houder (2) met sleutel (5) vergrendelen en sleutel (5) eruit

10. Spanriem (26) in het midden tussen twee spaken steken, in de

gesp (30) steken en vasttrekken.

M+P-25A-0253 Voorzichtig Houder (2) uitsluitend aan het fietsframe bevestigen, omdat andere onderdelen van de fiets beschadigd kunnen raken. Er mogen geen onderdelen, bijvoorbeeld versnellings- en remkabels, worden ingeklemd. Defecte houders moeten onmiddellijk worden vervangen. Voorzichtig De spanriemen (26) niet te strak spannen, omdat anders de banden of velgen beschadigd kunnen raken. Aanwijzing De schroeven van de houder moeten regelmatig worden gereinigd en gesmeerd, zodat de draaigrepen niet vastroesten.

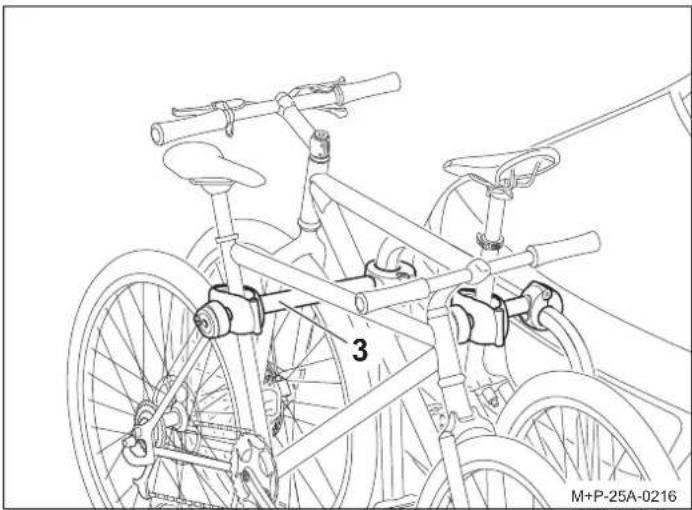

M+P-25A-0254- 51 - Tweede fiets monteren De montage van de tweede fiets wordt op dezelfde wijze als de eerste uitgevoerd. De tweede fiets moet in tegenovergestelde richting worden bevestigd. De tweede fiets wordt met de lange houder (3) bevestigd. Derde fiets monteren

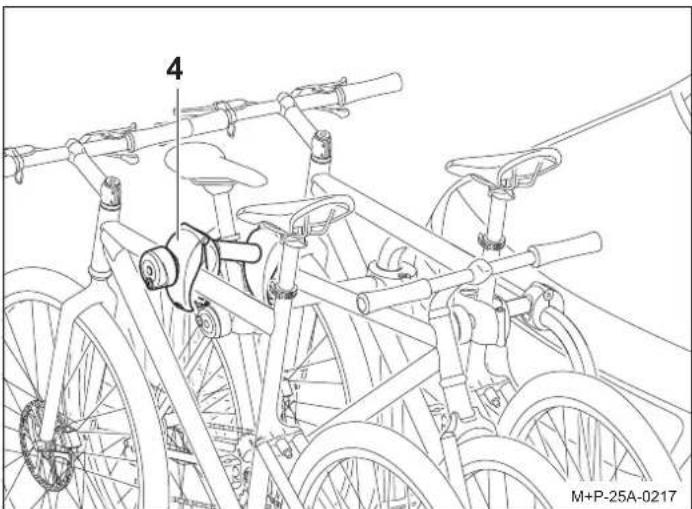

De montage van de derde fiets wordt op dezelfde wijze als de eerste uitgevoerd. De fietsen moeten steeds in tegenovergestelde richting worden bevestigd. De derde fiets wordt met de extra houder (4) aan de tweede fiets bevestigd. Fietsen demonteren De demontage van de fietsen en het losmaken van de houders (2), (3) en (4) wordt in omgekeerde volgorde uitgevoerd. Fietsdrager kantelen/terugklappen Fietsdrager kantelen De fietsdrager kan voor het openen van de achterklep en het laden en lossen van de wagen worden gekanteld. Pedaal (32) bedienen en fietsdrager (1) kantelen door aan draagframe (6) of bij gemonteerde fietsen aan het fietsframe te trekken. Voorzichtig Houder (3) uitsluitend aan het fietsframe bevestigen, omdat andere onderdelen van de fiets beschadigd kunnen raken. Er mogen geen onderdelen, bijvoorbeeld versnellings- en remkabels, worden ingeklemd. Defecte houders moeten onmiddellijk worden vervangen. 4 Fietsendrager Uebler i31, voor 3 fietsen (best.-nr. 15910/15911) Voorzichtig Houder (4) uitsluitend aan het fietsframe bevestigen, omdat andere onderdelen van de fiets beschadigd kunnen raken. Er mogen geen onderdelen, bijvoorbeeld versnellings- en remkabels, worden ingeklemd. Defecte houders moeten onmiddellijk worden vervangen.

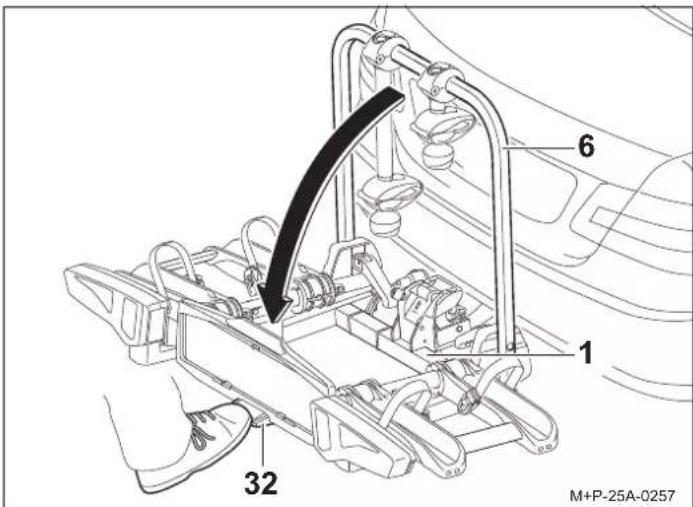

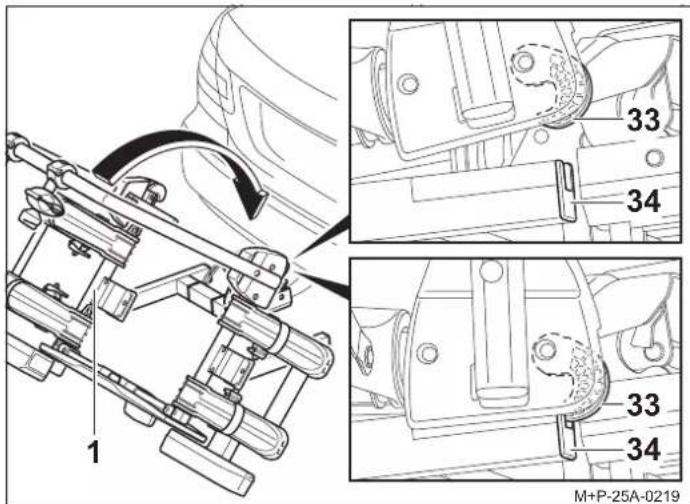

M+P-25A-0217 Voorzichtig Fietsdrager langzaam kantelen en controleren of zich geen personen of voorwerpen in het kantelbereik bevinden. Er bestaat klemgevaar voor personen en voorwerpen in het kantelbereik. Opletten dat de fietsdrager tijdens het terugklappen met beide haken volledig vergrendelt, anders kan de fietsdrager tijdens het rijden kantelen en daardoor aan u of andere personen letsel toebrengen en/of materiële schade tot gevolg hebben.

het frame (34) vergrendelen.

2. Door schudden controleren of de fietsdrager (1) goed vastzit.

Indien nodig fietsdrager (1) opnieuw kantelen en opnieuw terugklappen. Voorbereiding voor de rit Als de fietsdrager niet compleet beladen is, moeten:

• niet-benodigde houders van het draagframe worden verwijderd en veilig in de kofferbak worden opgeborgen.

• alle sleutels worden uitgetrokken en opgeborgen.

• de spanriemen van alle draagrails gesloten zijn. Lampen vervangen Voorzichtig Alle schroefverbindingen en bevestigingen van de fietsdrager en de fietsen moeten na elke montage, voor elke rit en ook tijdens een langere rit op goede bevestiging worden gecontroleerd en eventueel worden vastgedraaid. Door niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor persoonlijk letsel en/of een ongeluk veroorzaken. Deze controle moet, afhankelijk van de toestand van de weg, regelmatig worden herhaald. Voorzichtig De verlichtingsinstallatie voor elke rit controleren op een goede werking, anders kunnen er ongevallen gebeuren. Aanwijzing Het wettelijke kenteken en de verlichtingsinstallatie van de fietsdrager mogen niet bedekt zijn.

M+P-25A-0219 Voorzichtig Om de lampen te vervangen, moet het contact van de wagen uitgeschakeld zijn en de stekker voor de verlichtingsinstallatie uit het stopcontact van de trekhaak zijn getrokken. Niet- inachtneming kan leiden tot kortsluiting of materiële schade. Bij onduidelijkheden moeten de lampen door een specialist worden vervangen. Aanwijzing Het vervangen van de lampen wordt aan de hand van het linker achterlicht van de fietsdrager beschreven en weergegeven. Voor het rechter achterlicht moet op dezelfde wijze te werk worden gegaan. Aanwijzing Bij bestelling van een nieuwe gloeilamp moet de desbetreffende gloeilamp (14, 15, 16, 17) worden vermeld. Aanduiding Reserveond erdeelnr. 14 Knipperlicht

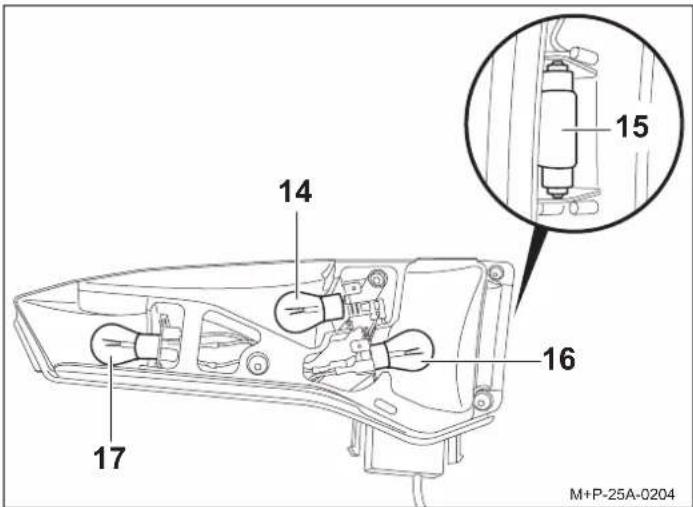

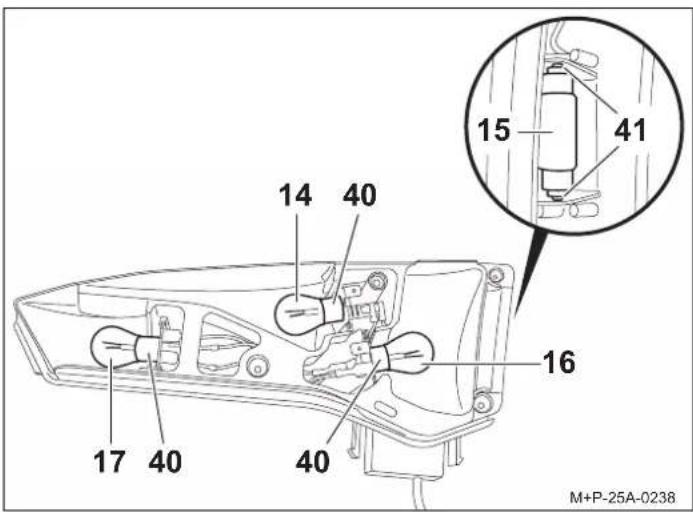

BL PY21W 12 V geel a De gloeilamp is in de handel verkrijgbaar. E1687 15 Kentekenplaatverlichting

bij linker achterlicht BL PR21W 12 V rood E1687 Achteruitrijlamp

bij rechter achterlicht BL P21W 12 V wit E1687 17 Rem/achterlicht

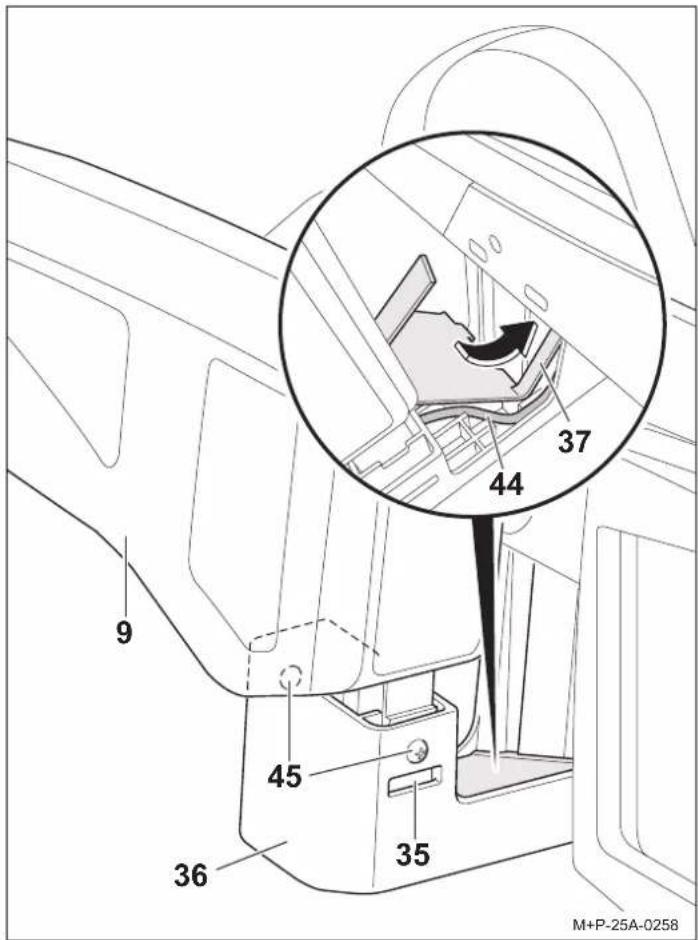

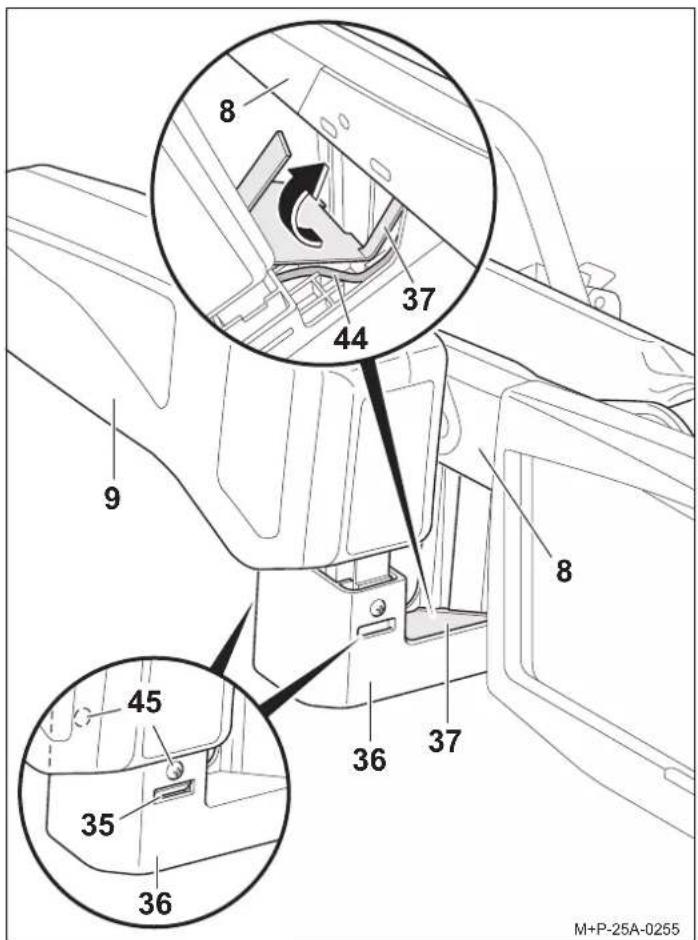

en achterlicht (9) voorzichtig naar boven tillen.

2. Met de kabel (44) van het achterlicht (9) voorzichtig de

afdekking (37) optillen en in pijlrichting eruit trekken.

3. Achterlicht (9) volledig uit de houder (36) nemen.

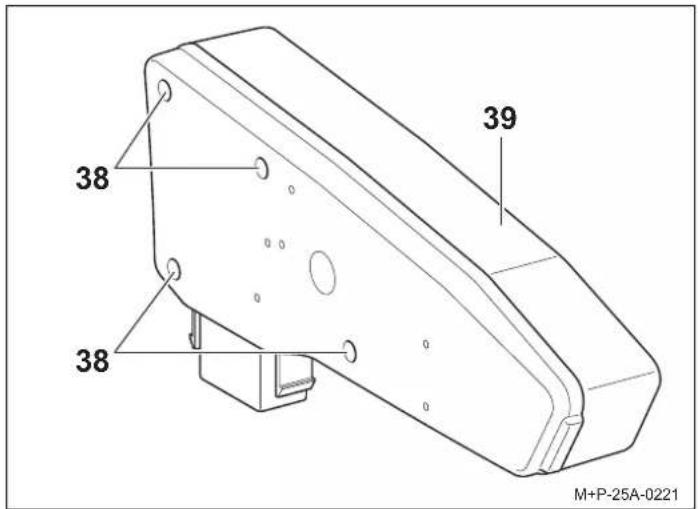

4. Schroeven (38) losdraaien en transparant plaatje (39)

90° linksom draaien en eruit trekken.

6. Gloeilamp (15) uit de fitting (41) trekken.

7. Nieuwe gloeilamp (14, 16, 17) licht in de fitting (40) drukken en

90° rechtsom draaien. Vereiste gloeilampen, zie pagina 56.

9. Transparant plaatje (39) weer stevig vastdraaien met

10. Achterlicht (9) in de houder (36) schuiven zonder te

M+P-25A-0221 Aanwijzing Nieuwe gloeilampen alleen met een schone doek aanraken en in de fitting (40, 41) plaatsen.

11. Kabel (44) in de kabelgeleiding van de houder (36) plaatsen.

12. Lange lus van de afdekking (37) in wielrail rijgen en

afdekking (37) volledig in de houder (36) plaatsen.

13. Achterlicht (9) volledig in de houder (36) schuiven tot de

vergrendelingen (35) hoorbaar vastklikken en met schroeven (45) borgen. Algemene veiligheidsaanwijzingen De bestuurder is ervoor verantwoordelijk dat zicht en akoestische waarneming niet door de lading of de toestand van de wagen worden beperkt. Hij moet ervoor zorgen dat de wagen en de lading voldoen aan de voorschriften en dat de verkeersveiligheid van de wagen door de lading niet nadelig wordt beïnvloed. Voorgeschreven verlichting en verlichtingsinstallaties moeten ook overdag aanwezig en functioneel zijn. Deze montage- en gebruiksaanwijzing bevat de algemene toelating van de fietsdrager voor trekhaken en moet altijd in de wagen worden bewaard. Neem de desbetreffende wettelijke bepalingen voor het gebruik van fietsdragers in het land van gebruik in acht. Voorzichtig De in deze montage- en gebruiksaanwijzing beschreven werkzaamheden en veiligheidsvoorschriften moeten in acht worden genomen. De fietsdrager voor de trekhaak is uitsluitend geschikt voor het transport van fietsen. De fietsdrager is niet geschikt voor gebruik op ruw terrein. Alle schroefverbindingen en bevestigingen van de fietsdrager en de fietsen moeten na elke montage, voor elke rit en ook tijdens een langere rit op goede bevestiging worden gecontroleerd en eventueel worden vastgedraaid. Deze controle moet afhankelijk van de toestand van de weg regelmatig worden herhaald. Tijdens het rijden moet de bestuurder door kijken in de achteruitkijkspiegel de fietsdrager en de fietsen controleren op eventuele verschuivingen/verplaatsingen. Bij veranderingen met verlaagde snelheid naar de volgende stopmogelijkheid rijden en schroefverbindingen en bevestigingen van fietsdrager en fietsen vastdraaien. Door niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor persoonlijk letsel en/of een ongeluk veroorzaken. Voorzichtig Beweeglijke delen, zoals de schroeven van de houder en de snelkoppeling, moeten regelmatig worden gereinigd en gesmeerd, zodat de draaigrepen niet vastroesten. Geen smeermiddelen op de voorgemonteerde schroefverbindingen gebruiken. De schroefverbindingen kunnen hierdoor vanzelf losraken; de fietsdrager kan samen met de gemonteerde fietsen van de wagen losraken en daardoor uzelf en andere personen verwonden en/of een ongeluk veroorzaken. Voorzichtig Als de lading (de fietsen) meer dan 40 cm over de buitenste rand van het lichtstraalvlak van de stads- en achterlichten van de fietsdrager uitsteekt, moet dit kenbaar worden gemaakt: aan de zijkant maximaal 40 cm van de rand en maximaal 150 cm boven de weg, naar voren door een lamp met wit licht, naar achter door een lamp met rood licht. Tijdens het transport van de fietsen de aan de zijkant uitstekende wielen extra kenbaar maken. Bij nachtelijke ritten de achterlichten en reflectors van de fietsen afdekken om te voorkomen dat een verkeerde waarne- ming van de verlichting van het voertuig andere verkeersdeel- nemers hindert of verwart. Niet-inachtneming kan leiden tot ongevallen. Voorzichtig Voor de rit moet de werking van de verlichtingsinstallatie worden gecontroleerd. Bij ingeschakeld mistachterlicht van de fietsdrager moet het mistachterlicht van de wagen uitgeschakeld zijn; ze mogen niet tegelijkertijd branden. Bij voertuigmodellen die na 01-10-1998 zijn toegelaten, mag de gemonteerde fietsdrager of de transportlading (de fietsen) het derde remlicht van de wagen niet afdekken. Het derde remlicht van de wagen moet zichtbaar zijn: rechts en links van de leng- teas van de wagen – in een horizontale hoek van 10° naar boven ten opzichte van de lamprand – in een verticale hoek van 10° en naar beneden ten opzichte van de lamponderzijde – in een verticale hoek van 5°. Indien deze waarden niet worden aangehouden, moet een ‘derde’ reserveremlicht worden gebruikt. Niet-inachtneming kan leiden tot ongevallen. Voorzichtig De montage van de fietsdrager en de fietsen leidt tot veranderde rij- en remeigenschappen en gevoeligheid voor zijwind van de wagen. De maximale snelheid van 130 km/u mag niet worden overschreden. De fietsen niet door zeilen, beschermingsdoeken e.d. bedekken; deze leiden tot aanzienlijke veranderende eigenschappen met betrekking tot de invloed van wind. Zware lading in de kofferbak zo ver mogelijk naar voren schuiven om het zwaartepunt niet te veel naar achteren te laten verschuiven. Pas het rijgedrag altijd aan de weg-, verkeers- en weersom- standigheden aan en rij extra voorzichtig als de fietsdrager beladen is. Door niet-inachtneming kan de fietsdrager samen met de gemonteerde fietsen van de wagen losraken en daardoor persoonlijk letsel en/of een ongeluk veroorzaken. Voorzichtig Als de wagen is uitgerust met een elektrische achterklep, moet bij de montage van de fietsdrager op voldoende vrije ruimte worden gelet. Indien mogelijk moet de elektrische achterklep worden gedeactiveerd en handmatig worden bediend. De fietsdrager demonteren alvorens de autowasstraat in te rijden. Anders kunnen de fietsdrager, de wagen en/of de auto- wasstraat beschadigd raken.- 55 - Aanwijzingen m.b.t. afvoer Voer de componenten, het toebehoren en de verpakking op milieuvriendelijke wijze af. Gooi lampen niet bij het huisvuil of restafval. Conform de Europese norm 2012/19/EU moeten in onbruik geraakte elektrische apparaten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Verwijder de lampen van de fietsdrager en geef de niet meer bruikbare componenten af bij een geschikt inzamelpunt. Vraag uw dealer om informatie.- 56 -
