| Terméktípus | Akkumulátoros fúró-csavarozó |
| Márka | Fein |
| Modell | ASCM 18 QSW Select |
| Névleges feszültség | 18 V |
| Akkumulátor típusa | Lítium-ion (Li-ion) |
| Akkumulátor rendszer | AMPShare (kompatibilis partnerekkel) |
| Sebességfokozatok száma | 2 mechanikus sebességfokozat |
| Nyomaték beállítás | Igen, beállítási tartomány kis és közepes csavarokhoz |
| Forgásirány | Forgatható (bal/jobb) |
| Tokmány típusa | Kulcs nélküli (QuickIN) |
| Fúrás acélban | Igen |
| Fúrás fában | Igen |
| Fúrás kőben | Nem (ütés nélküli modell) |
| Csavarozás | Igen |
| Töltöttségi szint jelző | LED az akkumulátoron |
| LED lámpa | Igen (a fogantyúban) |
| Üzemi hőmérséklet (akkumulátor) | -20 °C-tól +50 °C-ig |
| Töltési hőmérséklet (akkumulátor) | 0 °C-tól +35 °C-ig |
| Túlterhelés elleni védelem | Igen (automatikus leállás és villogó LED) |
| Leesésgátló eszköz | Lehetséges (rögzítési pont előkészítve) |
| Tanúsítványok | CE, UKCA, EAC |
Gyakran ismételt kérdések - ASCM 18 QSW Select Fein
Felhasználói kérdések a következőről ASCM 18 QSW Select Fein
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét ASCM 18 QSW Select - Fein és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ASCM 18 QSW Select márka Fein.

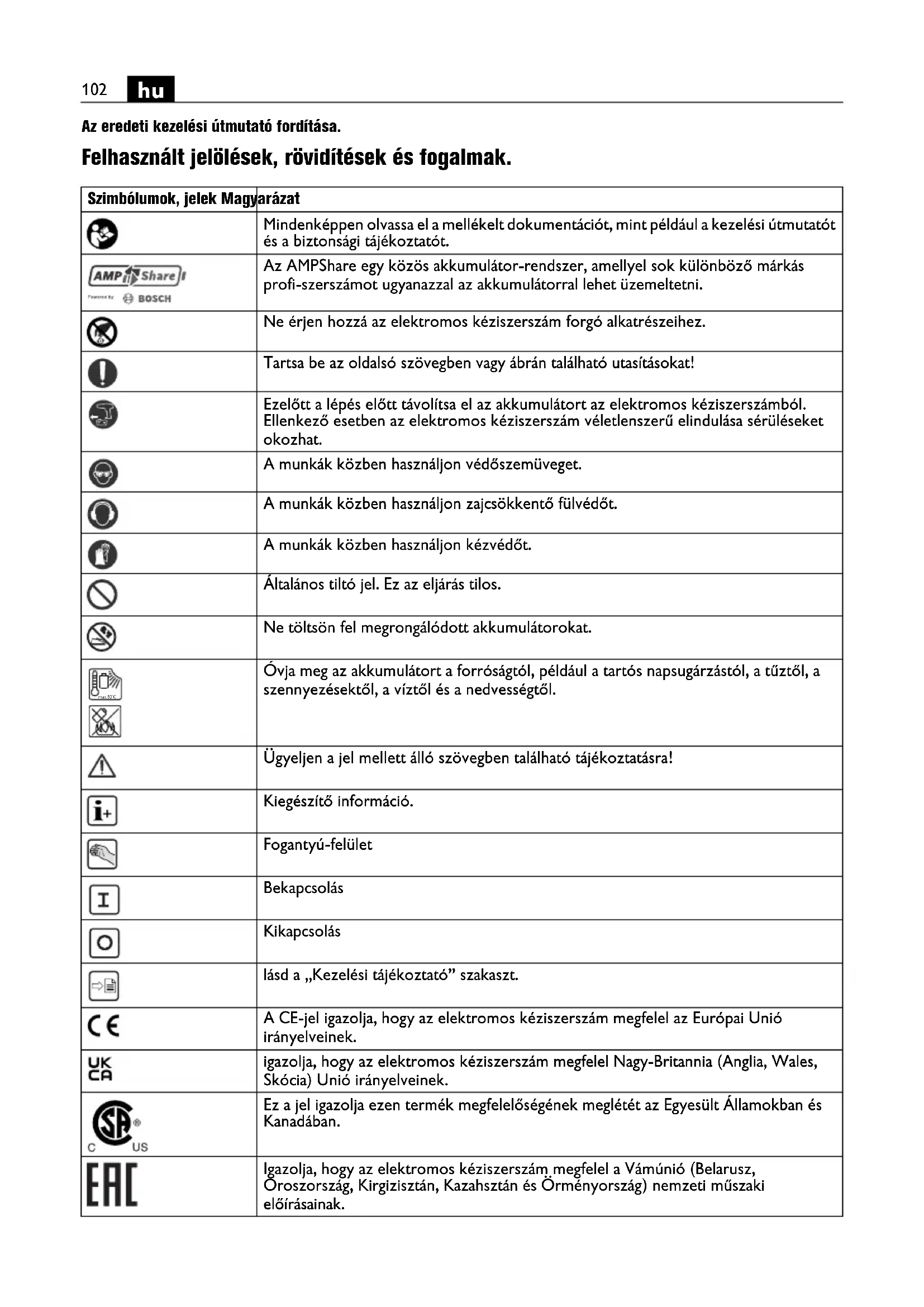

HASZNÁLATI ÚTMUTATÓ ASCM 18 QSW Select Fein
Az eredeti kezelési utmutató forditasa.
Felhasznált jelölések, róviditések és fogalmak.
| Szimbólumok, jelek Magyarázat | |
| Mindenékpen olvassa el a mellékelt dokumentáciét, mint például a kezelési utmutatótsa abiztonsági tajékoztató. | |
| AMPíliShare! | Az AMPShare egy közós akkumulátor-rendszer, amellyel sock különböžő márkas profi-szerszámot ugyanazzzal az akkumulátorrall hetet üzemeltetni. |
| BOSCH | Ne érjen hozzá az elektromos késziszerszám forgo alkatrészeihez. |
| Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! | |
| Ezelott a lépés elott távolítsa el az akkumulátort az elektromos késziszerszámból. Ellenkező esetben az elektromos késziszerszám véletlenszerő elindulása sérüléseket okozhat. | |
| A munkák közben használjon védőszemüveget. | |
| A munkák közben használjon zajcsökkentő fulvédőt. | |
| A munkák közben használjon készvédőt. | |
| Általános tiltó jel. Ez az eljárás tilos. | |
| Ne töltsön fel megrongálóddott akkumulátorokat. | |
| Óvja meg az akkumuláort a forróóságól, például a tartós napsugárzástól, a tűztól, a szennyezéktől, a víztől és a nedvességtől. | |
| Ügyeljen a jel mellett álló szövegben található tajékoztatársla! | |
| Kiegészítő információ. | |
| Fogantyú-felület | |
| I | Bekapcsolás |
| O | Kikapcsolás |
| Iásd a „Kezelési tajékoztató” szakasztr. | |
| CE | A CE-jel igazolja, hovy az elektromos késziszerszám megfelel az Europai Unión irányelveinek. |
| UKCA | igazolja, hovy az elektromos késziszerszám megfelel Nagy-Britannia (Anglia, Wales, Skócia) Unión irányelveinek. |
| SAUS | Ez a jel igazolja ezen termék megfelelöségénék meglétét az Egyesült Államokban és Kanadában. |
| EAC | Igazolja, hovy az elektromos késziszerszám megfelel a Vámúnión (Belarusz, Oroszország, Kirgidisztein, Kazahsztán és Örmenyország) nemzeti műszaki elóirásainak. |
| Li-Ion | Ujrafeldolgozás jel: az úrahasnosítható anyagokat jelöli |
| A használaton kívül helyezett elektramos kéziszerszámokat és egyeb elektrotechnikai és elektromos termékeket külön össze kell gyüjteni és a környezetvédelmi szempontoknak megfelelő úrafelhasználásra kell leadni. | |
| Ujrahasználató csomagolásokat és termékeket jelöl, amelyeket egymástól elkülönítve kell összegyújteni és ártalmatlanítani. | |
| Akkumulátor típus | |
| Tõltőkészülék típusa | |
| 1. /2. 3. /4. | 1. fokozat/2. fokozat/3. fokozat/4. fokozat |
| Fe | Furatátmérö acélban |
| Furatátmérö fában | |
| Furatátmérö köben | |
| Tokmányba befogható méretek | |
| Csavarátmérö | |
| Súly az „EPTA-Procedure 01" (01 EPTA-szabvány) szerint | |
| Alacsony fordulatszám | |
| Magas fordulatszám | |
| A nyomaték csökkentése | |
| A nyomaték növelése | |
| (**) Számegyeket vagy betüket tartalmazhat | |
| *** Részben a szálltmány része | |
| Jel Nemyetkózi egység Magyarázat | ||
| UV Elektromos egyenfes | zültseg | |
| fHz Frekvencia | ||
| n0 | /min, min-1, rpm, r/min Üresjárati fordulatszám (teljesen feltöltött akkumulátor mellett) | |
| ns | /min, min-1 | Ütésszám |
| M... | Nm Nyomaték (kemény/lagy csavarozás) | |
| TCHARGE | °C Megengedett környezeti hämér séklet a tõltés során | |
| Ø mm Egy körkeresztmetszetü alkatrész átméröje | ||
| LpA | dB Hangnyomás szint | |
| LwA | dB Hangteljesitmény szint | |
| LpCpeak | dB Hangnyomásszint csúcsérték | |
| K... | Szórsás | |
| a | m/s2 | A rezgéskibocsátási összérték (a három irányban mért rezgés vektorösszege) az EN 62841 szabványnak megfeleloen |
| Jel Nemyzetközi egység Magyarázat | ||
| \( a_{h,D} \) | m/s2 | átlagos rezgéséréték fémben végzett fúrás esetén |
| \( a_{h,ID} \) | m/s2 | átlagos rezgéséréték betonban végzett ütvefurás esetén |
| \( a_h \) | m/s2 | a rezgési összérétékek számtoni kóźepróteke |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Az SI nemyzetközi egységrendszer alapegységei és levezetett egységei. | |
Az OnBiztonsaga erdekében.
FIGYELMEZTETES
Olvassa el az összesBiztonsági figyelmeztétest
es elorast. A kovetkezokben leirt elorasok betartasanak elmulasztasa aramutesekhez, tuzhoz es/vagy sulyos testi serulsekhez gezethet.
Kérjuk a késöbbi használatra gondosan orizze meg ezeket aBiztonsagi eloirásokat esutasitásokat.
Ne használja ezt az elektromos kéziszerszámot, mielott gondosan el nem olvasta és meg nem értette ezt a kezelési utmutató és a mellekelt
"ÁltalánosBiztonsági tajékoztató" (dokumentácioszáma:34130465060).A fent megnevezett dokumentáciot a késöbbi hasznalathoz orizze meg es az elektromos kézsizerszám továbbadása vagy eladása esétén adja tovabb az uy tulajdonosnak.
Ugy tartsa be az idevonatkoz o helyi munkavedelmi rendelkezeseket.
Az elektromos kesziszerszám rendeltetése: ABS18 Q AS (^**) / ASCM18 QSW AS (^**) :
A kézzel gezetett furo-és csavarozógep az idojárasi behatasoktol védett helyeken, a FEIN ceg altal engedélyezett szerszámokkal és tartozékokkal, vizhozzávezétés nélkül, fémekben, faban, muanyagokban és keramiaban csavarok és csavaranyak be-és kihajtására, furusárséscsavarozásra szolgál.
ASB18QAS [ ]
utvefuro-csavarozogep az idojaras hatasaitol vedett helyen a FEIN ceg altal engedelyezett szerszamokkal es tartozekokkal, kezzel gezetett berendezeskent, csavarok es anyacsavarok ki- es behajtasares femekben, faban, muanyagokban es keramiaban valo vizhozzavezetes nelkuli furasra es csavarozasra, valamint betonban, kovekben es teglaban valo utvefurraszolgal.
Olyan környezetekben, ahol zavaró hatások lépnek fel, az üzemelési minóség csökkenhet, peldául korlátozott idóartamu leallasok, a mukódes vagy a rendeltetesszeru viselkedés korlátozott idóartamu legyengülse lephetfel, és előfordulhat, hogy a problémak megszüntétéshez a kezelő szemely beavatkozasára van szükség.
Biztonsgagi eloirasok furogepekhez.
Biztonsagi eloirasok minded munkahoz.
Utvefurashoz viseljen fulvedot. A zaj a halóképesség elvesztéshez gezethet.
A berendezestCsak a szigetelt fogantyufeluleteknel fogva tartsa,ha olyan munkat vgez,amelynek soran a betetszerszam vagy a csavarok feszultseg alatt allo, kivulrolnem lathato gezetekekhez erhet. Ha a berendzes egy feszultseg alatt allovezetekhez er, a keziszerszam femrreszei szinten fszultseg ala kerulhetnek es aramutteshez gezethetnek.
Biztonsagi eloirasok hosszufurofejek hasznalatahoz.
Semmikeppen se dolgozzon a furohoz megadott maxiamalisan megengedett fordulatszamnal magasabb fordulatszammal. Magasabb fordulatszamok eseten a furo konnyen meggorbulhet, ha a munkadarabbal valo erintkezes hianyaban szabadon foroghat es ez serulsekhez gezethet.
A fúrasi eljárast mindig alacsony fordulatszámmal és ügy kezdje, hogy a fúró mar érintkezesben legyen a munkadarabbal- Magasabb fordulatszámok eseten a fúró konnyen meggörbulhet, ha a munkadarabbal való érintkezes hiányaban szabadon foroghat és ez sérülsekhez gezehet.
Ne gyakoroljon tul eros nyomást a fúróá és csak a fúró hossztengelye irányában gyakoroljonarra nyomást. A fúrók meggörbulhetnek, ennek kóvetkeztében eltorhetnek, ilyenkor a kezelő elvessztheti az uralmát a berendezés felett és ez sérülseket okozhat.
Biztonsági informácok.
Ne hasznaljon megrongalodott elektromos keziszerszamokat. Az elektromos keziszerszám minded egyes hasznalata elott ellenorizze a hazat és a többi komponenet, nincsenek-e megrongalódva, peldául nem talalhatok-e rajtuk repedesek vagy töresek.
Ugyeljen a munkaterület alatt fekvő rejtett elektramos gezetékekre, gáz- és vizcsövekre. Ellenőrizes a munka megkezdés elott a munkaterületet, használjon ehhez például egy fémkereső keszüléket.
Viseljen szemelyi védöfelszerelest. Használjon az alkalmazásnak megfelelo teljes védóalarcot, szemvédô vagy védoszemüveget. Amennyiben cészerü, viseljen porvedó alarcot, zajtompíto fulvédôt, védó kesztyú vagy kūlönleges kōtényt, amely távol tartja a csiszolószerszám- és anyagrészecskeket.
Mindenkeppen védje meg a szemét a kirepūlo idegen anyagoktól, amelyek a kulönbožo alkalmazások során keletkeznek. A por-vagy védóálarcnak meg kell szürnie a hasznalat során keletkezó port. Ha hosszú ideig ki van teve az erós zaj hatásanak, elvesztheti a hallását.
Ha a magasban dolgozik, keritse be a munkaterület alatti tartományt ésbiztositsa az elektramos kéziszerszámot és a munkadarabot leesés Ellen.
Az elektromos keziszerszámotCsak egy stabil munkavégzési felülen használa és gondoskodjon arról, hogy szilárd, biztos alapon alljon.
A megmunkalásra kerülo munkadarabot megfeleloen rögzütse. Egy befogó szerkezettel rogztétatt munkadarabBiztonságosabban van rogzütve, minthaCsak a kezevel tartaná.
Tartsa szorosan az elektromos keziszerszámot. Rovid idore igen nagy nyomaték léphet fel.
Ne munkáljon meg a berendezéssel magnéziumot tartalmazó anyagokat. Ellenkező esetben tuzveszély lép fel.
Ne munkáljon meg a berendezésel CFK-t (szénszállal erősített miányagot) vagy azbesztet tartalmazo anyagokat. Ezek az anyagok rákktó hatásuak.
Az elektromos keziszerszámra tablákat és jeleket csavarokkal vagy szegecsekkel felerősiteni tilos. Egy megróngálódott szigetelés már nem nyújt védelmet az áramütes Ellen.
Ne hasznaljon olyan tartozekokat, amelyeket nem az elektromos keziszerszamot gyar to ceg fejlesztett ki, vagy amelynek hasznalatat az nem engedelyeze.
Biztonságos üzemeléstCsak ugy lehet elerni,ha a tartozék pontosan hozzáillik az On elektrmos kéziszerszámához.
Rendszeresen tiszitsa ki egy fémmentes targgyal az elektramos kéziszerszám szellózonyilásait. A
motorventilator beszivja a port a motorhazba. Ez tulsagosan suk fémpor felgyülemlése eseten villamos zárlatot okozhat.
Sohase nezzen bele kozelrol az elektromos keiszerszam lampaja altal kibocsatott fenybe. Sohase iranyitsa a lampa fenyet a kozelben tartozkodo mas szemelyek szemebe. A lampa altal kibocsatott sugarzas karos lehet a szemre.
Sohase irányitsa az elektromos kéziszerszámot sajat magára, vagy a kölben tartózkódászmélyekre, vagy allatokra. Ez az éles vagy forró szerszámok által okozott sérülsekhez gezethet.
Az akkumulátor (akkumulátor-blokk) felhasznalasa és kezelése.
Ezek aBiztonsagi eloirasokCsak a 18V-FEIN lithiumionos AMPShare akkumulatorokra vonatkoznak!
Az akkumulátortCsak AMPShare partnerek termékeiben használa.Az AMPShare megjelólsu 18V akkumulatorok a követkežo termékekkel teljesen kompatibilisek:
- a FEIN-18V-AMPShare-rendszerhez tartozó összes termékkerel
- az AMPShare-partnerek összes 18V-os termékével.
A nem az elektromos kéziszerszámhoz való, megrongálodott, javitott vagy Újrafeldolgozott akkumulátorokkal, utánzatokkal és idegen gyártmányú akkumulátorokkal vegzett munka, illetve az ilyen akkumulátorok felTÜltese tüz- és/vagy robbanásveszélyes.
Vegye tekintetbe a termeke Kezelési Ütmutatójaban talalható akkumulátor-jvaslatokat. Az
akkumulatorokat es a termeketCsak igy lehet biztonsagosan üzemeltetni, es igy az akkumulatorok védve vannak a veszelyes tulterhelések Ellen.
Az akkumulatorokatCsak a FEIN vagy egy AMPShare partner altal ajanolto toltokszulekekben toltse fel. H egyBizonyos akkumulatortipus feltoltésere szolgalo toltokszulekben egy masik akkumulatort probaI felttolteni,tuz keletkezhet.
Az akkumulator részben felttive kerül kiszällitāsra. Az akkumulator teljes teljesitményenek biztositasára az elő alkalmazás elott tõltse fel teljesen az akkumulatort a tõltekészülékben.
Az akkumulatorok oylan helyen tárolja, ahol azokhoz gyerekek nem ferhetnek hozza.
Az akkumulatorokat nem szabad szetszerelni, kinyitani vagy feldarabolni. Ne tegy ki az akkumulatort mechanikus likseknek. Az akkumulator
megrongalódaśeszakszerutlenhasznalataeseten abbolkaros gozk es folyadekok lephetnek ki.A gozk ingerelhetik alegzoutakat.A kilepo akkumulatorfolyadekirritaciokat vagy égeses börserülesekotokozhat.
Ha az akkumulatorfolyadek erintkezésbe jut a bōrrel, AZT bō vizzel azonnal öblitse le. Ha akkumulatorfolyadek jut a szemébe, tiszta vizzel mossa ki és azonnal menjen orvoshoz!
Ha az akkumulatorfolyadek a szomszédos tárgyakat benedvesitette, Ellenorizze az erintett alkatrészeket. Viseljen védokesztyut és kerülje igy el, hogy a folyadék megerintse a boret. Tiszitla me egy szaraz háztartasi papirral, illetve szükség eseten cserélje ki az alkatrészeket. A kilépő goźok ingerelhetik a legzóutakat. A kilépő akkumulatorfolyadék irritaciókat vagy égeses bórsérüleseket okozhat.
Sohase zárja rövidre az akkumulator polusait. Tartsa távol a hasznalaton kivüli akkumulator tirodal kapcsoktól, penzerméktól, kulcsoktól, szögetól, csavaroktól és mas kismérető fémṭargyaktól, amelyek athidalhatják az erintkezőket. Az akkumulator érintkezői közötti rovidzárlat égési sérülseket vagy tüzet okozhat.
Éles tárgyak, pédául szögek vagy csavarhúzók, valamint külso eröbehatások megrongálhatják az akkumulátort. Ekkor belso rovidzárlat lephet fel, az akkumulátor kigyulladhat, fustölni kezdhet, felrobbanhat vagy tulhevülhet.
Sohase probáljon meg megrongálódott
akkumulátorokat karbantartani. Az akkumulátoron
karbantartási munkákatCsak a gyártó vagy egy erre
feljogositott vevőszolgálat végezhet.
Ovja meg az akkumulátort a forroságtól, peldául a tartós napsugárzástól, a tuztól, az elszennyeźódésektól, a viztól és a nedvességtól.
Ellenkező esetben robbanás- és tüzveszély all fenn.
Az akkumulátortCsak-20 ^ C es +50^ kozotti kornyezeti homséklet mellett üemeltesse. Ezert peldául nyaron ne hagyja az autoban az akkumulátort. < 0^ alatti homsékletek eseten a keszülk tipusatol fuggoen teljesitménykorlatozás lephet fel.
Az akkumulátortCsak 0^ es +35^ kozotti kornyezeti homérsekletek mellett toltse. az USB-csatlakozóval ellatott akkumulatorokat +10^ es +35^ kozotti kornyezeti homérsekletek mellettCsak ezen az USBcsatlakozón keresztül toltse. A megengedett homérseklettartományon kivuli toltés az akkumulátort megrongalhatja vagy megnövelheti a tuzveszelyt.
A kisult akkumulatorok kat ovatosan kezelje. Az akkumulatorok veszelyforrast jelentenek, mert igen magas rovidzarlati aramot hozhatnak letre. A lithium-ionos akkumulatorok akkor sem merulnek ki teljesen, ha uyg tunik, hogy teljesen kimerult allapotban vannak.
Ne merítse bele az akkumulátort folyadékokba, mint érintkezes megrongálhatja az akkumuláort. Ez hófejlódeshez, füstépólódeshez, vagy az akkumulator kigyulladasához vagy felrobanásához vezethet. Az akkumuláort ne használa tovább, forduljon egy a FEIN által erre feljogositott veşszolgalathoz.
Ha egy akkumulator megrongalóddott, ne hasznalja. Egy akkumulator hasznalatat azonnal meg kell szakitani, ha a szokásostól elterö jelensegek, peldául szagképzódes, erős hókepzódes, elszínezódes vagy alakváltozas. Az üzem folytatásakor az akkumulatorban erős hókepzódes vagy fust léphet fel, az akkumulator kigyulladhat vagy felrobbanhat.
Ne nyissa fel, ne zúzza szét, ne melegítse tül és ne égesse el az akkumulátort. Ellenkező esetben égési sérülések veszélye és tüzveszélý all fenn. Tartsa be a gyártó elóirásait.
A meggyulladt lithium-ionos akkumulatorokat vizzel, homokkal vagy tuzoltó takaróval oltsa el.
Kerülje el a fizikai utësek/behatasokat. Az utësek vagy a tãrgyak behatolás megrongálhatja az akkumulatorokat. Ez szivargasokhoz, hófejlódeshez, füstépðdeshez, vagy az akkumulator kigyulladasahoz vagy felrobanáshoz gezethet.
Sohase toltse fel ejel felugyelet nelkul az akkumulatort. Ellenkez'o esetbenBizonyos esetakben tuz-és robbanasveszely all fenn.
Az akkumulatortCsak akkor vegye ki az eredetiscomagolasból,ha hasznalni akarja.
Az akkumulátortCsak kikapcsolt allapotu elektromos keziszerszambol vegy ki.
Az elektramos keziszerszamon vegzendo barmely munka megkezdese elott vegye ki az akkumulatort az elektramos keziszerszambol. Ha az elektramos keziszerszam akaratlanul elindul, serelesveszely all fenn.
Ovja meg az akkumulátort a nedvességtól és a viztól. Az akkumulator és az elektromos kéziszerszám elszennyeződott csatlakozásait egy tiszta és száraz kendővel tiszítlsa meg.
Az elektramos keziszerszám szallitásahoź és tárolásahoz vegye ki abbol az akkumulátort.
Tartsa be a FEIN vagy az AMPShare-partner által gyártott toltokszülk kezelésiutasításaban talalhatóbiztonsági elóirásokat.
Rezgéssintek és zajkibocsátasi értekek
Az ezen eloirasokban megadott rezgeissintek es zajkibocsatasi ertek az EN 62841 szabvanyban rogzitet meresi modszerrel kerultek meghatarozasra es az elektromos kezsizenszmok egymas kozotti osszehasonlitasara hasznalhatok. Az ertek a rezgesi es zajterheles ideiglenes becslesere is alkalmazhatok.
A megadott rezgesszintek és zajkibocsatasi értekek az elektromos keziszerszám fő alkalmazási területeire vonatkoznak.
Ha azonban az elektramos keziszerszámot mas celokra, eltero betetszerszamokkal vagy nem kielégító karbantartásmellett hasznalják, a rezgési össértek és a zajkibocsatási értékek elterhetnek az itt megadott értékektól. Ez az egész munkaidőr vonatkoź rezgési és zajterhelést lenyegesen megövelheti.
A rezgési és zajterhelés pontos megbecsülsehez figyelembe kell venni azokat az idoszakokat is, amikor a berendezés kikapcsolt allapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül tenylegesen hasznalatra. Ez az egész munkaidőr vonatkozo rezgési és zajterhelést lenyeges mertékben csökkentheti.
Hozzon kiegészítoBiztonsági intezkedeseket a kezelonek a rezgések és a zajkibocsátas hatasa elleni védelmére, peldául: Az elektromos kézsizerszám és a betétszernok karbantartása, a kezek melegen tartása, a munkamenetek megszervezse.
A veszelyes porfajták kezelése
Az ezzel a szerszámmal vegzett anyaglemunkáló folyamatak során olyan porok keletkeznek, amelyek veszélyesek lehetnek.
Egyes porfajtak (peldául azbeszt és azbeszt tartalmú anyagok, olomartalmú festékretegek, fémek, egyes fafajták, ásványok, követ tartalmazó anyagok szilikát részecskei, festék oldószerek, favedószerek, a vizi jarmüvek védelmère használt rohadás gatló anyagok) megérintese vagy beleğsezese allergías reakciókat, leguti betegsegetek, rákos megbetegedeseket és a szaporodásí szerek károsodásat valthatják ki. A porok beleğsezesevel kapcsolatos kockázat az expozió mertéketól fugg. Alkalmazzon a keletkező poroknak megfelelo porelszívást, viseljen személyi védofelszereléseket és gondoskodjon a munkahely José szellózséról. Az azbeszt tartalmú anyagok megmunkálásatbizza szakemberekre.
Fa es konnyufemporok, valamint a csiszolas soran keletkez porok es vegyszerek forro kevereki bizonyos korulmenyek kozott sajat maguktol meggyulladhatnak, vagy robbanast okozhatnak. Gondoskodjon arrol, hogy a szirkrak ne a portartaly felere repuljenek, kerulje el az elektromos keziszerszam es a csiszolasra kerulmunkadarab tulhevulését, vegye figyelembe az anyag gyarójanak megmunkalasi elórsait, valamint az adott országban a megmunkalasra kerulanyagokra vonatkozo érvenyes elórisokat.
Kezelési tajékoztató.
A forgásirány-ätkapcsolót és a fokozatváltó kapcsolócCsak alló motor mellett szabad atkapcsolni.
Mindig utkozesig tolja el a fokozatvalto kapcsolot. Ellenkez o esetben az elektromos keziszerszam megrongalódhat.
Az elektromos kesziszerszám termikus tulterhelését a fogantúban elhelyezett LED villogása jalzi.
Túlterhelés esétén az elektromos kéziszerszám kikapcsol.
Allitsa a forgasirany-kapcsolot a kozepso helyzetbe, hogy peldaul szallitasnal elkerulje a veteletenszeru üzembe helyezest.
A nyomaték beallitasa
A forgato nyomatemek beallitasa a kisebttol kozepesig terjedc savarokhoz szukseges tartomanynak fele meg.
Az akkumulator kezelse.
Az akkumulátortCsak a 0^ +35^ 32F...95 F) hómérseklet tartományiban toltse. Az akkumulator hómérsekletének a toltés megkezdesekor a megengedett akkumulator hómérseklet tartományon belül kell lennie.
Az akkumulatoron elhelyezett feltoltési kijelzó (lásd a 14 oldalon).
A feltoltesi szintet az akkumulatoron elhelyezett feltoltesi kijelzó zold LED-jeivel lehet kijelezni. A toltesi szint kijelzéshez nyomja be a wagy a bot. Ha a nyomogomb megnyomása utan egy LED sem gyullad ki, akkor az akkumulator hibás és ki kell cserélni.
ASB18 Q AS (^**) : Tartozékok hasznalata bekapcsolt ütesi funkció mellett
Bekapcsolt utesi funkció eséténCsak a tartozék programunkban szereplő furotokmányt szabad hasznalni. MÁs QuickIN tartozékok hasznalata esétén az elektramos kéziszerszám, a betészerszám, a tartozék, vagy a megmunkálásra kerülo munkadarab megrongálóhat.
Leuzhanás elleni biztosító
A magasban vegzett munkakhoz egy az adott termekhez megfelelo leuzhanas elleniBiztositot lehet az erre a celra szolgalo rogziti pontban rogziteni.
A magasbanCsak megfelelo oktatatasban reszesultszmemelyzet dolgozhat,akik ismerik a szerszamokbiztansagavalkapcsolatos informaciokat es aszerszamok magasban valo hasznalatat.
FIGYELMEZTETES
Csak olyan lezuhanás elleniBiztositokat használjon,
amelyek megfelelnek az alabbi kritériumoknak.
Ellenkez esetben sulyos vagy halalos sérulések kovetkezhetnek be.
Csak olyan lezuhanas elleniBiztositokat hasznaljon, amelyek megfelelnek az ANSI/ISEA 121 jelenleg ervenyes kovetelmenyeinek es amelyeknel a kifeszitett hevder hossza nem haladja meg az 1,2 metert.
- Ügyeljen arra, hogy az elektromos kéziszerszám és a raszerelt tartozékok együttes sulya ne haladja meg a lezuhanás Elleni biztosító megengedett maximális terhelését.
Vegye figyembe a lezuhanas elleniBiztositohoz mellekelzbiztonsagi eloirasokat esutasitasokat.
Minden hasznalat elott ellenorizze a leuzhanas elleniBiztosito esetleges megrongalodasait, mind peldaul bevagott, betepodtt vagy kirojtosodott szovet es megrongalodott varratok. Megrongalodott leuzhanas elleniBiztositokat nem szabad hasznalni, ezeket azonnai kell cserelni.
Minden hasznalat elott ellenorizze az elektromos keziszerszam rogzitési pontjanak szoros rogzitéset, es esetleges megrongalodasait, mint peldául repedesek és éles peremek. Laza vagy megrongalodott rogzitési pontokat nem szabad a leuzhanás elleni biztositok rogzitésere hasznalni.
Ne használá jelezuhanás elleniBiztosít saját maga. biztosítára és ne rogzítse azt saját magára.
Ne的概率论, 1983.
Ne használa j a leuzhanás elleni biztosítot mozgo alkatrészek közelében. A leuzhanás elleni biztosító ezekbe beleakadhat és nagy veszélyeket okozhat.
A lezuhanás elleniBiztositó hasznalata elott Ellenörizze az elektromos kézsizenszám leszerelheto alkatrészeinek szoros rügzítését.
Győzójdön meg rola, hogy a leuzhanás elleni biztosító használata nincs-e negativ behatással az elektromos kéziszerszám ésBiztonságiberendezései használatára.
A lezuhanas elleniBiztositotcsak az itt abrazolt modon kosse ossze az elektromos keziszerszamon erre a celra eloiranyzott rogzitesi pontban (lasd a 15 oldalon).
Szállitas.
A lithium-ionos-akkumulatorokra a veszelyes arukra vonatkozo kovetelmenyek ervenyesek. A felhasznalok az akkumulatorokat a kozuti szallitasban minded tovabbi nélkül szallithatjak.
Ha az akkumulatorok szallitasával harmadik szemelyt (pédául: légi vagy egyeb szàllitó vallalatot) biznak meg, akkor figyelembre kell venni a csomagolásra és a megjelölsre vonatkozó különleges követelmenyeket. Ebben az esetben a kuldémény előkesztésébe be kell vonni egy veszelyes áru szakembert.
Csak akkor kuldjön el akkumulatorokat, ha a hazuk nincs megrongalódva. Ragassza le a nyitott érintkezoket és csomagolja be uyg az akkumulátort, hogy az a csomagolason belül ne mezoghasson. Vegye figyelembe az adott országon belüli, az elöbbieken esetleg tulmenő helyi elöirásokat.
Uzembentartás és vevoszolgálat.
Kulönosen hátrányos körulmények
fennálasa esétén fémek megmunkálásakor az
elettromos kéziszerszám belsejébe
elektromosan gezetoképes por rakódhat le. Füjja ki gyakran az elektromos keziszerszám belsö terét a szellönyiláson keresztül száraz és olajmentes préslevegővel.
Az olyan termekeket, amelyek azbeszttel kerültek erintkezesbe, nem szabad javitársa leadni. Az azbeszttel szennyezett termekeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó elöirasoknak megfeleloen kell artilmatlanitani.
A javitasra szoruló FEIN elektramos kéziszerszámokkal és tartozékokkal forduljon a FEIN Vevösztolgalathoz. A cimet a www.fein.com cimen talalhatja meg. Ha elhalványul, vagy elkopik, tegyen fel ú figyelmeztető cimnéket az elektramos kéziszerszámra.
Ennek az elektramos keszierszámnek a pillanatnyilag érvényes pótalkársz-listaját az interneten a www.fein.com cimen találhatja meg.
A következő alkatrészeket szükség eseten Ün is kicserélheti:
Betetszerszámok, akkumulator, fúrotokmány
Karbantartás es tisztlítás.
Idönként tiszitisa meg az akkumulator szellózóresét es csatlakozóit egy puha, tiszta és szaraz ecsettel.
- Az akkumulátor tiszításához vegyianyagokat ne használjon.
Jotallas es szavatossag.
A termékre vonatkozó jóttálas a forgalomba hozási országan hatályos törvényes rendelkezeseknek megfeleloen érvényes. Termékeinket ezen tulmenöen a FEIN jóttási nyilatkozataban leirtaknak megfelelo kiterjesztét garancíaval szállitjuk.
Az elektramos kesziszerszam szallitasi terjedelmében lehet, hogy az ezen kezelési utmutatóban leirásra vagy abrzolásra került tartozékoknakCsak egy része talalható meg.
Megfelelosegi nyilatkozat.
A CE-nyilatkozatCsak azEuropai Unio es az EFTA (Europai Szabadkereskedelmi Tarsulas) orszagaira esCsak azokra a termekkre ervenyes, amelyek az EUvagy EFTA-piac szamara kerultek gyartasra.A termeknek az EU-piacon valo forgalombahozatala utan az UKCA-jel ervenyet veszti.
Az UKCA-nyilatkozatCsak a brit piacra (Angliara, Walesre es Skociara) esCsak azokra a termekkre vonatkozik, amelyek a brit piac szamara kerultek gyartasra.A termeknek a brit piacon valo forgalombahozatala utan a CE-jel erenyet veszti.
A FEIN egyedüli feleloséggel kijelenti, hogy ez a termek megfelel az ezen kezelési utmutató utolsó oldalan megadott idevonatkozo elóirásoknak.
A muszaki dokumentació a kovetkező helyen talalhato:
C. & E. Fein GmbH
Hans-Fein-StraBe 81
73529 Schwabisch Gmund-Bargau, Germany
Környezetvédelem, hulladékkezelés.
Ne dobja ki az akkumulátorokat a háztartási szemétbe!
A csomagolásokat, a selejtes elektromos kesziszerszámokat és tartozékokat a környezetvedelmi szempontoknak megfeleloen kell ujra felhasznáni.
Az akkumulatorokatCsak kisutott allapotban adja le a megfelelo artalmatanitasra.
Nem teljesen kisutott alkumulatorok eseten elovigyazatossagból, rovidzálatok megakadályozására a csatlakozókat szigetelószalaggal szigetelje le.
Csak az EU-tagországok számára:
A 2006/66/EK irányel értelmében a meghibásodott vagy elhasznalt akkumulátorokat külön kell összegyújteni és a környezeti előirásoknak megfelelo' ujrafelhasznalásra kell leadni.
