Produkttyp	Akku-Bohrschrauber
Marke	Fein
Modell	ASCM 18 QSW Select
Nennspannung	18 V
Batterietyp	Lithium-Ionen (Li-Ion)
Batteriesystem	AMPShare (kompatibel mit Partnern)
Anzahl Gänge	2 mechanische Gänge
Drehmomenteinstellung	Ja, Einstellbereich für kleine und mittlere Schrauben
Drehrichtung	Reversibel (links/rechts)
Bohrfuttertyp	Schnellspannbohrfutter (QuickIN)
Bohren in Stahl	Ja
Bohren in Holz	Ja
Bohren in Stein	Nein (Modell ohne Schlag)
Schrauben	Ja
Ladezustandsanzeige	LED am Akku
LED-Lampe	Ja (im Griff)
Betriebstemperatur (Akku)	-20 °C bis +50 °C
Ladetemperatur (Akku)	0 °C bis +35 °C
Überlastschutz	Ja (automatische Abschaltung und blinkende LED)
Absturzsicherung	Möglich (vorgesehener Befestigungspunkt)
Zertifizierungen	CE, UKCA, EAC

Häufig gestellte Fragen - ASCM 18 QSW Select Fein

Welchen Akku kann ich mit dem Bohrschrauber Fein ASCM 18 QSW Select verwenden?

Der Bohrschrauber verwendet Lithium-Ionen-Akkus mit 18 V aus dem AMPShare-System. Er ist kompatibel mit allen Akkus der AMPShare-Partner sowie den Fein 18V-Akkus. Verwenden Sie nur von Fein oder AMPShare empfohlene Akkus.

Wie stelle ich das Drehmoment beim Schrauben ein?

Drehen Sie den Drehmomenteinstellring hinter dem Bohrfutter. Die nummerierten Positionen entsprechen unterschiedlichen Drehmomenten, geeignet für kleine und mittlere Schrauben. Zum Bohren verwenden Sie die Position 'Bohren' (Bohrersymbol).

Wie wechsle ich den Gang?

Der Gangwahlschalter befindet sich oben auf dem Bohrschrauber. Schieben Sie ihn bis zum Anschlag, um vom 1. Gang (hohes Drehmoment, langsame Drehzahl) in den 2. Gang (reduziertes Drehmoment, schnelle Drehzahl) zu wechseln. Wechseln Sie den Gang nur bei stillstehendem Motor.

Der Bohrschrauber stoppt und die LED blinkt, was tun?

Dies weist auf eine thermische Überlastung hin. Lassen Sie den Bohrschrauber einige Minuten abkühlen. Reduzieren Sie den Druck oder verwenden Sie einen geeigneten Bohrer, um Überhitzung zu vermeiden. Wenn das Problem weiterhin besteht, überprüfen Sie den Akku.

Wie überprüfe ich den Ladezustand des Akkus?

Drücken Sie die Taste am Akku. Die grünen LEDs zeigen den Ladezustand an: 3 LEDs = voll, 1 LED = schwach. Wenn keine LED leuchtet, ist der Akku defekt oder entladen.

Kann ich mit diesem Modell einen Schlagbohrer verwenden?

Nein, das Modell ASCM 18 QSW Select ist ein schlagloser Bohrschrauber. Es ermöglicht kein Bohren in Stein oder Beton. Wählen Sie dafür das Modell ASB 18 Q AS.

Wie pflege ich den Bohrschrauber?

Reinigen Sie regelmäßig die Lüftungsschlitze mit einer weichen, nichtmetallischen Bürste. Für die Akkus verwenden Sie ein trockenes Tuch. Keine chemischen Reinigungsmittel verwenden. Überprüfen Sie vor Gebrauch den Zustand des Bohrfutters und der Bohrer.

Welche Ladetemperatur wird für den Akku empfohlen?

Der Akku sollte bei einer Umgebungstemperatur zwischen 0°C und +35°C geladen werden. Außerhalb dieses Bereichs kann das Laden den Akku beschädigen oder eine Brandgefahr darstellen.

Wie verwende ich die Absturzsicherung?

Befestigen Sie eine Absturzsicherung gemäß Norm ANSI/ISEA 121 am vorgesehenen Befestigungspunkt am Bohrschrauber (siehe Seite 15 der Anleitung). Stellen Sie sicher, dass das Gesamtgewicht die Kapazität der Sicherung nicht überschreitet. Verwenden Sie sie nicht für Ihre eigene Sicherheit.

Was tun bei Austritt von Flüssigkeit aus dem Akku?

Vermeiden Sie Haut- oder Augenkontakt. Bei Kontakt gründlich mit Wasser spülen. Wenn Flüssigkeit auf Gegenstände gelangt ist, mit einem trockenen Tuch reinigen. Der Akku kann reizende Dämpfe abgeben. Konsultieren Sie bei Bedarf einen Arzt.

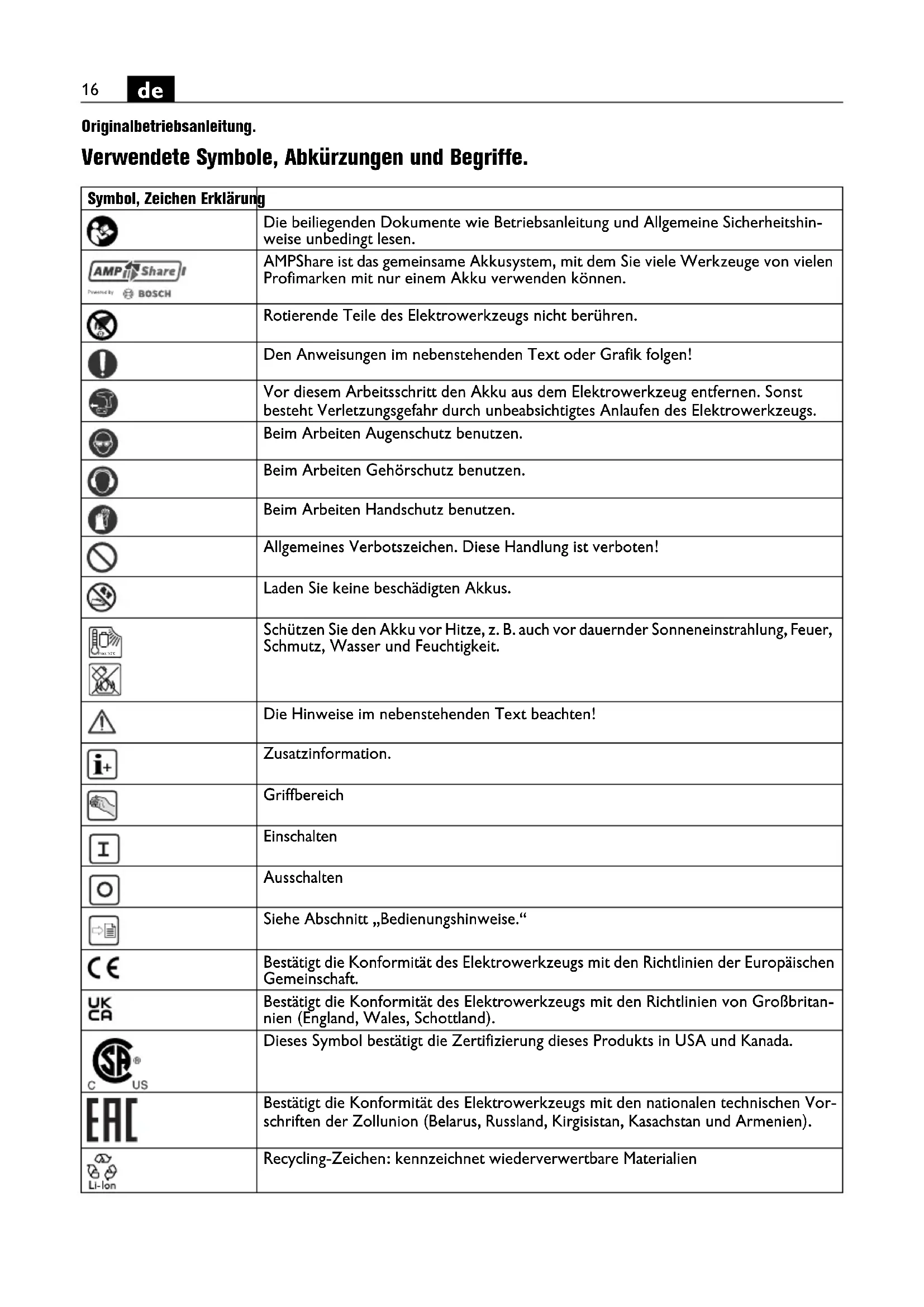

BEDIENUNGSANLEITUNG ASCM 18 QSW Select Fein

Originalbetriebsanleitung.

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshin-weise unbedingtlesen.
AMPShare!	AMPShare ist das gemeinsame Akkusystem, mit dem Sie weitere Werkzeuge von denen Profimarken mit nur einem Akku verwenden können.
BOSCH	Rotierende Teile des Elektrowerkzeugs nicht berühren.
	Den Anweisungen im nebenstehenden Text oder Grafik folgen!
	Vor thisem Arbeitsschnitt den Akku aus dem Elektrowerkzeug entfernen. Sonstbesteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
	Beim Arbeiten Augenschutz benutzen.
	Beim Arbeiten Gehörschutz benutzen.
	Beim Arbeiten Handschutz benutzen.
	Allgemeines Verbotszeichen. Diese Handlung ist verboten!
	Laden Sie keine beschädigten Akkus.
	Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit.
	Die Hinweise im nebenstehenden Text beachten!
	Zusatzinformation.
	Griffbereich
	Einschalten
	Ausschalten
	Siehe Abschnitt „Bedienungshinweise."
CE	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
UKCA	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland).
SAUS	Dieses Symbol bestätigt die Zertifizierung deses Produkts in USA und Kanada.
EAC	Bestätigt die Konformität des Elektrowerkzeugs mit den nationalen technischen Vorschriften der Zollunion (Belarus, Russland, Kirgisistan, Kazakhstan und Armenien).
Li-Ion	Recycling-Zeichen: kennzeichnet wiederverwertbare Materialien
Symbol, Zeichen Erklärung
	Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt zusammen und einer umweltgerechten Wiederverwertung zuführen.
	Kennzeichnet recyclebare Verpackungen und Produkte, die getrennt voneinander gesammelt und entsorgt werden müssen.
	Akkutyp
	Ladegerättyp
1.12.3.14.	1. Gang/2. Gang/3. Gang/4. Gang
Fe	Bohrdurchmesser Stahl
	Bohrdurchmesser Holz
	Bohrdurchmesser Stein
	Bohrfutterspannbereich
	Schraubendurchmesser
	Gewicht entsprechend EPTA-Procedure 01
	Kleine Drehzahl
	Große Drehzahl
	Drehmoment verkleinern
	Drehmoment vergroßern
(***) Kann Ziffern oder Buchstaben enthalten
*** Teilweise Lieferumfang
Zeichen Einheit international Erklärung
UV elektrische Gleichspannung
Hz Freqenz
n0	/min, min-1, rpm, r/min Leerlaufdrehzahl (bei voll geladenem Akku)
nS	/min, min-1
M...	Nm Drehmoment (harter/weicher Schraubfall)
TCHARGE	°C Zulässige Umgebungstemperatur beim Laden
Ø mm Durchmesser eines runden Teils
LpA	dB Schalldruckpegel
LwA	dB Schalleistungspegel
LpCpeak	dB Spitzenschalldruckpegel
K...	Unsicherheit
a	m/s2
a h,d	m/s2
a h,ID	m/s2
a h	m/s2
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2

Zu Ihrer Sicherheit.

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse be

der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen für die Zukunft auf.

Verwenden Sie diesen Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“

(Schriftenummer 341 30 465 06 0) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlagigen nationalen Arbeitssschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

ABS18 Q AS (^) / ASCM18 QSW AS (^)

handgeführter Bohrschrauber zum Ein- und Ausdrehen von Schrauben und Muttern und zum Bohren und Schrauben in Metall, Holz, Kunststoff und Keramik mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehor ohne Wasserzufahr in wettergeschützter Umgebung.

ASB18QAS (^**)

handgeführter Schlagbohrschauber zum Ein- und Ausdrehen von Schrauben und Muttern und zum Bohren und Schrauben in Metall, Holz, Kunststoff und Keramik und Schlagbohren in Beton, Gestein und Ziegel mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehor ohne Wasserzufahr in wettergeschützter Umgebung.

In störbehafteter Umgebung ist eine Verminderung der Betriebsqualität möglich, wie zeitlich begrenzter Ausfall, zeitlich begrenzte Minderung der Funktion oder des bestimmungsgemäßen Betriebsverhaltens, für deren Behebung ein Eingriff der Bedienperson erforderlich ist.

Sicherheitshinweise für Bohrmschinen.

Sicherheitseinweise fur alleArbeiten.

Tragen Sie Gehörschutz beim Schlagbohren. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug oder die Schrauben verborgene Stromleitungen treffen kann. Der Kontakt mit einer

spannungsfuhrenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Sicherheitshinweise bei Verwendung langer Bohrer.

Arbeiten Sie auf keinen Fall mit einer hohenen Drehzahl als der für den Bohrer maximal zulässigen Drehzahl. Bei hohenen Drehzahlen kann sich der Bohrer weniger verbiogen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.

Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Bohrer Kontakt mit dem

Werkstück hat. Bei hohenen Drehzahlen kann sich der Bohrerleitung verbieten, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.

Üben Sie keinen übermögen Druck und nur in Längsrichtung zum Bohrer aus. Bohrer können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

Spezielle Sicherheitshinweise.

Verwenden Sie kein beschädigtes Elektrowerkzeug. Kontrollieren Sie vor jeder Verwendung des Elektrowerkzeugs das Gehäuse und sonstige Komponenten auf Beschädigungen wie Risse oder Brüche.

Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Kontrollieren Sie vor Arbeitsbeginn den Arbeitsbereich z. B. mit einem Metallortungsgerät.

Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, Tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalten. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschieden Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lauter Lärm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.

Sperren Sie bei Arbeiten in der Höhe die Fläche unter dem Arbeitsbereich ab und sichern Sie das Elektrowerkzeug und das Werkstück stets gegen Herunterfallen.

Verwenden Sie das Elektrowerkzeug nur auf einer stabilen Arbeitspläne und sorgen Sie für einen sicheren Stand.

Sichern Sie das Werkstück. Ein mit einer Spannvorrichtung gehaltenes Werkstück ist{sicherer gehalten als in Ihrer Hand.

Halten Sie das Elektrowerkzeug gut fest. Es konnen kurzzeitig hohe Reaktionsmomente aufreten.

Bearbeiten Sie kein magnesiumhaltiges Material. Es besteht Brandgefahr.

Bearbeiten Sie kein CFK (Kohlenstofffaserstärkter Kunststoff) und kein asbesthaltiges Material. Diese gelten als krebserrend.

EsistverbotenSchilderdundZeichenaufdasElek-trowerkzeugzuschraubenoderzu niieten.Eine beschadigteIsolierungbieteteilenSchutzgegenelektrischen Schlag.

Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder frei gegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Zubehör auf Ihr Elektrowerkzeug passt.

Reinigen Sie regelmäßige die Luftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen. Das Motergeblasezieht Staub in das Gehäuse. Dies kann bei übermaßiger Ansammlung von Metallstaube elektrische Gefährdungen verursichen.

Schauen Sie niemals aus kleinen Entfernungen in das Licht der Lampe des Elektrowerkzeugs. Richten Sie das Lampenlicht niemals auf die Augen von anderen Personen, die sich in der Höhe befinden. Die Strahlung, welche vom Leuchtmittel erzeugt wird, kann für das Auge schädlich sein.

Richten Sie das Elektrowerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verletzungsgefahr durch scharfe oder heiße Einsatzwerkzeuge.

Verwendung und Behandlung des Akkus (Akkublocks).

These Sicherheitshinweise gelten nur für 18V-FEIN-Li-Ionen-AMPShare-Akkus.

Verwenden Sie den Akku nur in Produkten der AMPShare-Partner. AMPShare gekennzeichnete 18V-Akkus sind vollständig kompatibel mit folgenden Produkten: - alle Produkte des FEIN-18V-AMPShare-Systems - alle 18V-Produkte von AMPShare-Partnern.

Beim Arbeitsen mit und Laden von falschen, beschädigten, reparierten oder aufgearbeiteten Akkus, Nachahmungen und Fremdfabrikaten besteht Brandgefahr und/oder Explosionsgefahr.

Beachten Sie die Akkuempfehlungen in der Betriebsanleitung Ihres Produktes. Nur so konnen der Akku und das Produkt gefahrlos betrieben werden, und die Akkus werden vor gefährlicher Überlastung geschützt.

Laden Sie die Akkus nur mit Ladegeräten auf, die von FEIN oder einem der AMPShare-Partner empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Bewahren Sie Akkus außerhalb der Reichweite von Kindern auf.

Akkus)durfen nicht zerlegt, geöffnet oder zerkleinert werden. Setzen Sie die Akkus keinen mechanischen Stöhen aus. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus konnen schädliche Dämpfe und Flüssigkeiten austreten. Die Dämpfe konnen die Atemwege reizen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Falls die Haut mit der Akkuflüssigkeit in Berührung kommt, sondern mit reichlich Wasser abspulen. Falls die Akkuflüssigkeit ins Auge gelangt, waschen Sie die Augen mit sauberem Wasser aus und begeben sich unverzüglich in arztliche Behandlung!

Falls die Akkuflüssigkeit angrenzende Gegenstände benetzt hat, überprüfen Sie die betroffenen Teile. Vermeiden Sie Hautkontakt durch Tragen von Schutzhandschuhen. Reinigen Sie die Teile mit einem trockenen Haushaltspapier oder tauschen Sie die Teile gegeben falls aus. Austretende Dämpfe konnen die Atemwege reizen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Schlieben Sie den Akku nicht kurz. Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnen. Ein Kurzschluss zwischen den Akkukkontakten kann Verbrennungen oder Feuer zur Folge haben.

Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.

Warten Sie niemals beschädigte Akkus. Sümmtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstahrung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosionsund Kurzschlussgefahr.

Betreiben und lagern Sie den Akku nur bei einer Umgebungstemperatur zwischen -20^ und +50^ . Lassen Sie den Akku z. B. im Sommer nicht im Auto liegen. Bei Temperatures < 0^ kann es gerätespezifisch zu Leistungseinschänkung kommt.

Laden Sie den Akku nur bei Umgebungstemperaturen zwischen 0^ und +35^ . Laden Sie den Akku mit USB-Anschluss nur über diesen bei Umgebungstemperaturen zwischen +10^ und +35^ . Laden außerhalb des Temperaturbereiches kann den Akku beschädigen oder die Brandgefahr erhöhen.

Behandeln Sie entladene Akkus vorsichtig. Akkus stellen eine Gefahrenquelle dar, da sie einen sehr hohen Kurzschlussstrom verursachen konnen. Selbst wenn sich Li-Ionen-Akkus scheinbar in entladenem Zustand befinden, entladen sich diese nie vollständig.

Tauchen Sie den Akku nicht in Flüssigkeiten, wie (Salz-) Wasser oder Getränke. Kontakt mit Flüssigkeiten kann den Akku beschädigen. Dies kann zu Hitzeentwicklung, Rauchentwicklung, Entzündung oder Explosion des Akku führren. Verwenden Sie den Akku nicht weiter und wenden Sie sich an einen von FEIN autorisierten Kundendienst.

Verwenden Sie keinen beschädigten Akku. Die Nutzung eines Akkus muss sofort gestoppt werden, sobald dieser anormale Eigenschaften aufweist, wie beispelse-weise Geruchsentwicklung, Hitze, Verfürbung oder Verformung. Bei fortgesetztem Betrieb kann der Akku Hitze und Rauch entwickeln, sich entzüden oder explodieren.

Den Akku nicht öffnen, zerdrücken, überhitzen oder vermbrennen. Bei Missachtung besteht Verbrennungs- und Brandgefahr. Folgen Sie den Anweisungen des Herstellers.

Löschen Sie brennende Li-lonen-Akkus mit Wasser, Sand oder Feuerlöschdecke.

Vermeiden Sie physische Schläge/Einwirkungen. Schläge und Eindringen von Gegenständen können die Akkus beschädigen. Dies kann zu Leckagen, Hitzeentwicklung, Rauchentwicklung, Entzündung oder Explosion des Akku führen.

Laden Sie den Akku niemals unbeaufsichtigt über.
Nacht. Bei Missachtung besteht unter Umständen
Brand- und Explosionsgefahr.

Entnahmen Sie den Akku erst dann aus seiner Originalverpackung, wenn dieser verwendet werden soll.

Nehmen Sie den Akku nur bei ausgeschalteten Elektrowerkzeug ab.

Nehmen Sie den Akku vor Arbeiten am Elektrowerkzeug aus dem Elektrowerkzeug. Läuft das Elektrowerkzeug unbeabsichtigt an, besteht Verletzungsgefahr.

Halten Sie den Akku vor Feuchtigkeit und Wasser geschützt. Reinigen Sie die verschmutzten Anschlüsse des Akkus und des Elektrowerkzeugs mit einem trockenen und sauberen Tuch.

Entnahmen Sie bei Transport und Aufbewährung des Elektrowerkzeugs den Akku.

Befolgen Sie die Sicherheitshinweise in den Betriebsanleitungen der Ladegeräte von FEIN oder der AMPShare-Partner.

Schwingungs- und Gerauschemissionswerte

Die in diesen Anweisungen angegebenen Schwingungs- und Gerauschemissionswerte sind entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Gerauschbelastung.

Die angegebenen Schwingungs- und Gerauschemissionswerte repraesentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, können die Schwingungsgesamtwerte und die Gerauschemissonswerte abweichen. Dies kann die Schwingungs- und Gerauschbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs- und Gerauschbelastung sollenn auch die Zeiten berücksichtig werden, in denen das Gerät abgeschelt ist oder dazu lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungs- und Gerauschbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen und Gerauschen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeug, Warmhalten der Hande, Organisation der Arbeitsabläufe.

Umgang mit gefährdenden Stäuben

Bei Werkstoff abtragenden Arbeitsvorgängen mit thisem Werkzeug entstehen Stäube, die gefährlich sein konnen.

Berühren oder Einatmen von einigen Stäuben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikatpartikeln von gesteinshaltigen Werkstoffen, Farblösemitteln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reakti- onen und/oder Atemwegserkrankungen, Krebs, Fortpflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stauben hangt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abge-stimme Absaugung sowie persönliche Schutzausrüstungen und sorgen Sie für eine gute Belüfung des Arbeitsplatzes. Überlassen Sie das Bearbeiten von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, Höhe Mischungen aus Schleifstaub und chemischen Stoffen konnen sich unter umgūnstigen Bedingungen selbst entszünden oder eine Explosion verursachen. Vermeiden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elek-trowerkzeugs und des Schleifguts, leeren Sierechtzeitig den Staubbehälter, beachten Sie die Bearbeitungshinweise des Werkstoffherstellers sowie die in ihrem Land gütigen Vorschriften für die zu bearbeitenden Materialien.

Bedienungshinweise.

Betätigten Sie den Drehrrichtungsumschalter und den Gangwahlschalter nur bei Stillstand des Motors.

Schieben Sie den Gangwahlschalter immer bis zum Anschlag. Das Elektrowerkzeug kann sonst beschädigt werden.

Eine thermische Überlastung des Elektrowerkzeugs wird durch Blinken der LED im Handgriff angezeigt. Bei Überlastung schaltet das Elektrowerkzeug ab. Bringen Sie den Drehrrichtungsumschalter in Mittelstellung, um eine unbeabsichtigte Inbetriebnahme, z. B. beim Transport, zu vermeiden.

Drehmoment einstellen

Die Drehmomenteinstellung umfasst den Bereich für keine bis mittelgroße Schrauben.

Umgang mit dem Akku.

Laden Sie den Akku nur im Temperaturbereich von 0^ ... +35^ (32°F ... 95°F). Die Akku-Temperatur muss am Anfang des Ladevorgangs im Akku-Ladetemperaturbereich sein.

Ladezustandsanzeige am Akku (siehe Seite 14).

Der Ladezustand kann durch die grünen LEDs der Ladezustandsanzeige am Akku angezeigt werden. Drücken Sie die Taste für die Ladezustandsanzeige (On) oder um den Ladezustand anzuzeigen.

Leuchtet nach dem Drücken der Taste für die Ladezustandsanzeige keine LED, ist der Akku defekt und muss ausgetauscht werden.

ASB18 Q AS (^**) : Verwendung von Zubehör bei eingeschalteter Schlagfunktion

Bei eingeschalteter Schlagfunktionarf nur das Bohrfutter aus unserem Zubehörprogramm verwendet werden. Bei Verwendung anderer QuickIN Zubehore kann das Elektrowerkzeug, das Einsatzwerkzeug, das Zubehör oder das bearbeitete Werkstück beschädigt werden.

Absturzsicherung

Für Arbeiten in der Höhe kann eine geeignete Absturzsicherung für das Produkt am darauf vorgesehenen Befestigungspunkt angebracht werden.

Arbeiten in der Höhe)dürfen nur durch geschultes Personal mit Kenntnissen zu Werkzeugsicherheit und Verwendung von Werkzeugen in der Höhe durchgefuhrt werden.

WARNING

Verwenden Sie nur Absturzsicherungen welche die nachstehenden

Kriterien erfolllen. Andernfalls kann es zu schweren oder tödlichen Verletzungen kommt.

• Verwenden Sie nur Absturzsicherungen welche die aktuell gültige Anforderung nach ANSI/ISEA 121 erfüllen und eine gestreckte Gurtlänge von maximal 1,2 m nicht überschreiben.
• Beachten Sie, dass das Gesamtgewicht des Elektrowerkzeugs inklusive montiertem Zubehör nicht die zulässige Maximallast der Absturzsicherung überschreitet.

Beachten Sie die Sicherheitshinweise und Anweisungen die der Abstrurzsicherung beiliegen.

Prufen Sie die Absturzsicherung vor jedem Gebrauch auf Beschädigungen wie angeschnitenes, angerissen oder ausgefranstes Gewebe und beschädigte Nahtstellen. Beschädigte Absturzsicherungen dürfen nicht verwendet werden und sind sofort zu ersetzen.

Prufen Sie den Befestigungspunkt am Elektrowerkzeug vor jedem Gebrauch auf festen Sitz und Beschädigungen wie Risse und scharfe Kanten. Lose oder beschädigte Befestigungspunkte führen nicht zur Befestigung von Absturzsicherungen verwendet werden.

Verwenden Sie die Abstrurzsicherung nicht zur Eigensicherung und befestigen Sie diese nicht an sich selbst.

Versuchen Sie nicht ein abstürzendes Elektrowerkzeug aufzufangen.

Verwenden Sie die Absturzsicherung nicht in der Höhe von sich bewegenden Teilen. Die Absturzsicherung konnte sich darin verfangen und große Gefahren verursachen.

Prufen Sie vor dem Einsatz der Abstrurzsicherung den festen Sitz lösbarer Teile am Elektrowerkzeug.

Vergewissern Sie sich, dass die Benutzung einer Abstrurzsicherung die Nutzung des Elektrowerkzeugs und dessen Schutzeinrichtungen nicht beeinträchtigt.

Verbinden Sie die Absturzsicherung nur in der hier dargestellen Weise am damit vorgesehenen Befestigungspunkt des Elektrowerkzeugs (siehe Seite 15).

Transport.

Die Li-lonen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der StraBe transportiert werden.

Beim Versand durch Dritte (z. B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstücks ein Gefährgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.itte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metalten leitfahiger Staub im Innern des Elektrowerkzeugs

absetzen. Blasen Sie früig den Innenaum des Elektrowerkzeugs durch die Luftungsschlitze mit trockener und ölfreier Druckluft aus.

Produkte, die mit Asbest in Berührung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gütigen Vorschriften zur Entsorgung asbesthaltiger Abfälle.

Wenden Sie sich mit reparaturbedürftigen FEIN Elektrowerkzeugen und Zubehörenitte an ihren FEIN Kundendienst. Die Adresse finden Sie im Internet unter www.fein.com.

Erneumann Sie Aufkleber und Warnhinweise am Elektrowerkzeug bei Alterung und Verschleiß.

Die aktuelle Ersatzteilliste these Elektrowerkzeuges finden Sie im Internet unter www.fein.com.

Folgende Teile können Sie bei Bedarf selbst austauschen:

Einsatzwerkzeuge, Akku, Bohrfutter

Wartung und Reinigung.

Reinigen Sie gelegentlich die Luftungsschlitze und die Anschlüsse des Akkus mit einem weichen, sauberen und trockenen Pinsel.

• Verwenden Sie für die Reinigung des Akkus keine chemischen Substanzen.

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin-gens. Darüber hinaus leistet FEIN Garantie entspre-chend der FEIN-Hersteller-Garantiererklarung.

Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschrieben den oder abgebildeten Zubehörs enthalten sein.

Konformitätserklarung.

Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit.

Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass these Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlagigen Bestimmungen entspricht.

Technische Unterlagen bei:

C. & E. Fein GmbH

Hans-Fein-StraBe 81

73529 Schwabisch Gmund-Bargau, Germany

Umweltschutz, Entsorgung.

Werfen Sie Akkus nicht in den Hausmüll!

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehr einer umweltgerechten Wiederverwertung zuführren.

Akkus nur im entladenen Zustand einer geordneten Entsorgung zuführen.

Bei nicht vollständig entladen Akkus zur Vorsorge gegen Kurzschlüsse den Steckverbinder mit Klebestreifen isolieren.

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführten werden.

Nur für Deutschland:

Elektrogesetz.

Information fur Endverbraucher zum Elektro- und Elektronikgerätegesetz (ElektroG). Hier sind die wichtigen Informationen zusammengestellt.

1. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortingen Siedlungsbefall getrennten Erfassung zuzuführen. Für die Entsorgung von Altgeräten gibt es Sammel- und Rückgabesysteme. Altgeräte gehoren nicht in den Hausmüll!

2. Batterien, Akkus und Lampen

Altbatterien und Altakkumulatoren, die nicht vom Al-gerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Algerät entnommen werden konnen, müssen im Regelfall durch den Besitzer vor der Entsorgung vom Algerät getrennt werden. Dies gilt

nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführrt werden.

3. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten konnen diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400m^2 für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Handler, welche Elektro- und Elektronikgeräte via Fernkommunikationsmitteln vertreiben sind ebenfalls zur Rücknahme verpflichtet, sofern die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400m^2 betragen oder die gesamten Lager- und Versandflächen mindestens 800m^2 betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Bei Rücknahmepflichtigen Vertreibern besteht die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes dann, wenn ein neuen gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG (., Wärmeüberträger", „Bildschirmgräte" oder „Großgeräte" mit einer äußerten Abmessung >50 Zentimeter) kann bei Auslieferung eines neuen Gerätes an einen privaten Haushalt, das gleichartige Altgerät auch Dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln,)namlich. Zu einer entsprechenden Rückgabe Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt.

Außer dem bereitsht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung länger als 25 Zentimeter sind, undzar beschränkt auf drei Altgeräte pro Geräteart.

4. Herstellerseitige Möglichkeit der Rückgabe von Altgeräten

Die Fein GmbH gehört dem genehmigten Rücknahmesystem der Stiftung EAR an. Dadurch sind wir in der Lage eine flächendeckende Rücknahme von Altprodukten (gem. ElektroG) anzubieten.

Fein betiet Ihnen selbstverständlich auch die Mochlichkeit Maschinen, Batterien und Akkus von Fein direkt zurückzunehmen, wenn diese das Ende ihrer Lebensdauer erreicht haben. Sollten Sie von thisem Service Gebrauch machen wollen, konnen Sie das entsprchende Produkt an uns zurückschicken.

5. Datenschutz-Hinweis

Altgeräte können sensible personenbezogene Daten enthalten. jeder Endnutzer ist für das Löschen dieser personenbezogenen Daten auf den zu entsorgenden Altgeräten eigenervertweitlich.

6. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten abgebildete Symbol einer durchgestruchenen Mülltonne weist darauf auf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortingen Siedlungsabfall zu erfassen ist.

Ermighten werden als nicht ausgewählte Plaatjes, die sich angesamten sind.

Brug kun faldsikringer, der opfylder de afterfolgende kriterier.

對目云）云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

前通国子量销工自，之在人。

明T（明T）的

i

i. AMPShare 18V amp

FEIN 18V AMPShare
- AMPShare 而且的更的18V到

在全哉言之，是云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

，

贝勒利图金歌自云关里，整国中。

15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

pI 1.3 a5y8sUaullly LgS3 jLl 1.3 1.3 pI 1.3 1.3 1.3

aalplzaiy y baiy l aaiy g plzaiy j no 5i

1. ( x,y) = ( ab,52xy) ( a,b - b) . 若 a = 1 b = 2 .

pduuull aololololololololololololololol

20g 11111111111

J 1

i 1

aoll oia aowj jaiil oio ao jy pji jaoi

.

1 1

j 1

（）

1/2

1

Lg j 111 111 111 111 111 111 111 1

aIJI 1 aIooJI J IJI. JooJI 1 JIoJoo

Jz 111111111111111111

J 1

aL111 111 111 111 111 111 111 111 111

1

p1y 1y 1y

.

auii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii iuii i

.8JUJU

-20 1

J10 50

1

aai 1 aeea 1

+35, 2a

pLjui jli /y-1-yai yog 2gjjl j

+10 2

5 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35

1

1 1

1

iJ (211) 111

1

1.5 1 p1234567890

. FEN i 1

y

1 1

aJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSLJSL

j

y

.

a b1 a b2 1 J 1 J 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit.

Schwabisch Gmund-Bargau, 28.06.2023

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

www.fein.com

Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.

Schwabisch Gmund-Bargau, 28.06.2023
