BRUKSANVISNING ASCM 18 QSW Select Fein

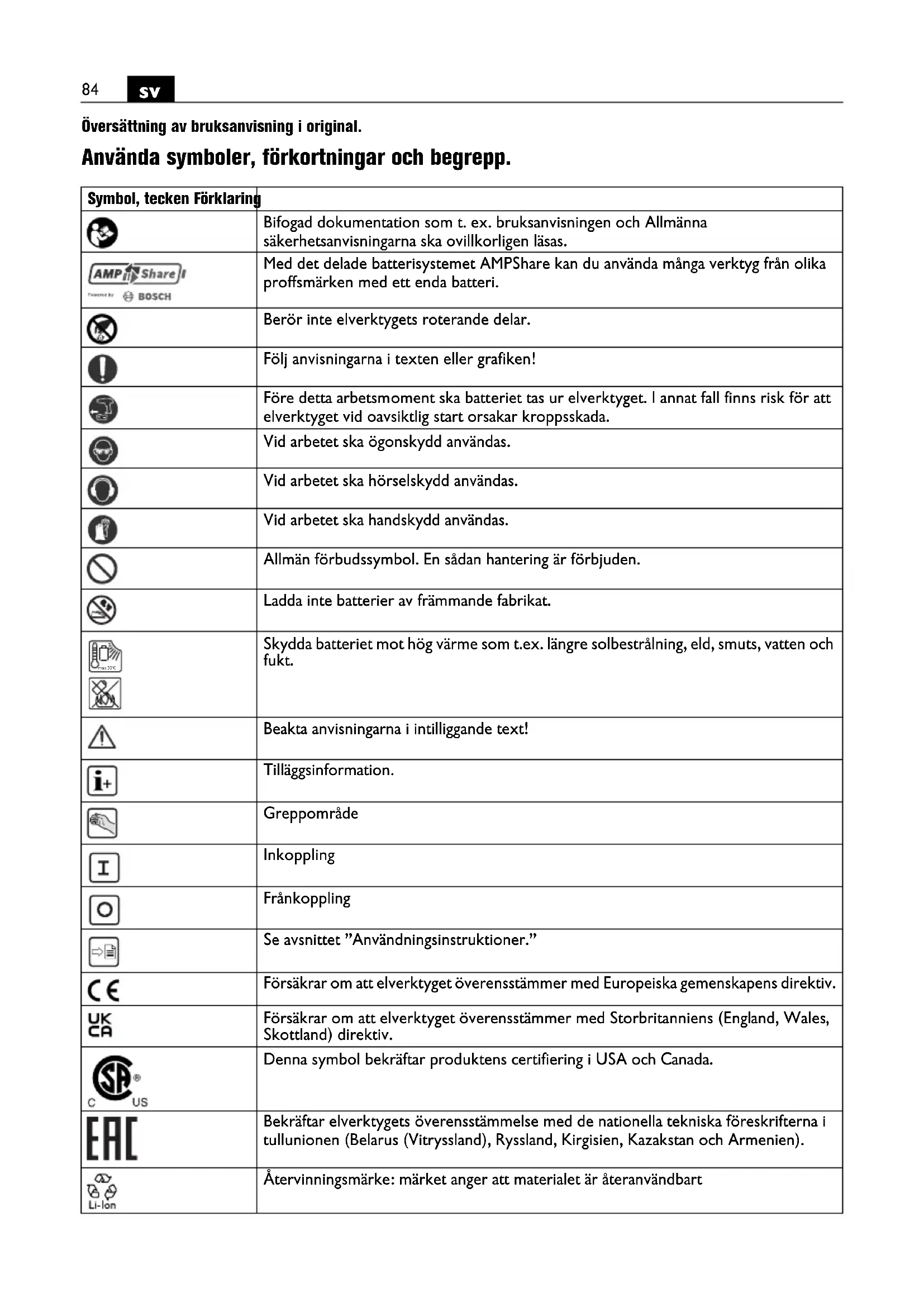

Översättning av bruksanvisning i original. Använda symboler, förkortningar och begrepp. Symbol, tecken Förklaring Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas. Med det delade batterisystemet AMPShare kan du använda många verktyg från olika proffsmärken med ett enda batteri. Berör inte elverktygets roterande delar. Följ anvisningarna i texten eller grafiken! Före detta arbetsmoment ska batteriet tas ur elverktyget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar kroppsskada. Vid arbetet ska ögonskydd användas. Vid arbetet ska hörselskydd användas. Vid arbetet ska handskydd användas. Allmän förbudssymbol. En sådan hantering är förbjuden. Ladda inte batterier av främmande fabrikat. Skydda batteriet mot hög värme som t.ex. längre solbestrålning, eld, smuts, vatten och fukt. Beakta anvisningarna i intilliggande text! Tilläggsinformation. Greppområde Inkoppling Frånkoppling Se avsnittet ”Användningsinstruktioner.” Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv. Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv. Denna symbol bekräftar produktens certifiering i USA och Canada. Bekräftar elverktygets överensstämmelse med de nationella tekniska föreskrifterna i tullunionen (Belarus (Vitryssland), Ryssland, Kirgisien, Kazakstan och Armenien). Återvinningsmärke: märket anger att materialet är återanvändbart max.50°C85

Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt. Kännetecknar återvinningsbara förpackningar och produkter, som måste insamlas och disponeras separat från varandra. Batterityp Typ av laddare 1:a växeln/2:a växeln/3:e växeln/4:e växeln Borrdiameter stål Borrdiameter trä Borrdiameter sten Borrchuckens inspänningsområde Skruvdiameter Vikt enligt EPTA-Procedure 01 Lågt varvtal Högt varvtal Reducera vridmomentet Öka vridmomentet (**) Kan innehålla siffror eller bokstäver *** Partiell leverans Tecken Internationell enhet Förklaring U V Elektrisk likspänning f Hz Frekvens

, rpm, r/min Tomgångsvarvtal (med fulladdat batteri)

Slagfrekvens M... Nm Vridmoment (hårt/mjukt skruvförband)

CHARGE °C Tillåten omgivningstemperatur vid laddning Ø mm Diameter för en rund komponent

Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar) h,D m/s

Medelvibrationsvärde för borrning i metall h,ID m/s

Medelvibrationsvärde för slagborrning i betong

aritmetiskt medelvärde av vibrationens totalvärde m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Bas- och härledda enheter från det Internationella enhetssystemet SI. Symbol, tecken Förklaring

För din säkerhet. Läs noga igenom alla säkerhetsan- visningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktions- bok samt bifogade „Allmänna säkerhetsanvis- ningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning. Beakta även tillämpliga nationella arbetarskyddsbestäm- melser. Avsedd användning av elverktyget: ABS18 Q AS (**) / ASCM18 QSW AS (**): handhållen borrskruvdragare för i- och urdragning av skruvar och muttrar, för borrning och skruvdragning i metall, trä, plast och keramik med av FEIN godkända insatsverktyg och tillbehör utan vattentillförsel i väder- skyddad omgivning. ASB18 Q AS (**): handhållen slagborrskruvdragare för i- och urdragning av skruvar och muttrar, för borrning och skruvdragning i metall, trä, plast och keramik och för slagborrning i betong, sten och tegel med av FEIN godkända insats- verktyg och tillbehör utan vattentillförsel i väderskyd- dad omgivning. I en störningsbelagd omgivning är en minskad driftkva- litet möjlig, som tidsbegränsat avbrott, tidsmässigt redu- cerad funktion eller ändamålsenlig driftfunktion för vars åtgärdande användarens ingrepp behövs. Säkerhetsanvisningar för borrmaskiner. Säkerhetsanvisningar för alla arbeten. Använd hörselskydd vid slagborrning. Buller kan orsaka hörselskada. Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget eller skruven kan träffa dolda elledningar. Kontakt med en spänningsförande ledning kan sätta verktygets metallde- lar under spänning och leda till elstöt. Säkerhetsanvisningar vid användning av långa borrar. Arbeta i inget fall med ett högre varvtal än det som är maximalt tillåtet för borren. Vid högre varvtal kan bor- ren böja sig om den kan rotera fritt utan kontakt med arbetsstycket. Detta kan leda till personskada. Börja alltid borra med ett lågt varvtal och så att borren har kontakt med arbetsstycket. Vid högre varvtal kan borren böja sig om den kan rotera fritt utan kontakt med arbetsstycket. Detta kan leda till personskada. Använd inte onödigt stort tryck, och endast i borrens längsriktning. Borrar kan böja sig och därigenom brista eller leda till förlust av kontrollen och personskada. Speciella säkerhetsanvisningar. Använd aldrig ett skadat elverktyg. Kontrollera före varje användning av elverktyget att höljet eller andra komponenter inte har skador, som sprickor eller brott. Se upp för dolt liggande elledningar, gas- och vattenrör. Kontrollera arbetsområdet t. ex. med en metalldetek- tor innan arbetet påbörjas. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfilter- mask, hörselskydd, skyddshandskar eller skyddsförklä- de som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Spärra vid arbete högt uppe ytan under arbetsområdet och säkra elverktyget och arbetsstycket mot nedfall. Använd elverktyget endast på en stabil arbetsyta och se till att du står stadigt. Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen. Håll stadigt tag i elverktyget. Höga reaktionsmoment kan kortvarigt uppstå. Magnesiumhaltigt material får inte bearbetas. Det finns risk för brand. Bearbeta inte CFK (kolfiberarmerad plast) eller asbest- haltigt material. Dessa ämnen anses vara canceral- strande. Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget. Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara. Rikta inte på nära håll blicken mot ljuset från elverkty- gets lampa. Rikta inte lampans ljus mot ögonen på per- soner som befinner sig i närheten. Lampans strålning kan skada ögat. Rikta inte elverktyget mot dig själv, andra personer eller djur. Risk finns att vassa eller heta elverktyg orsa- kar personskada. Användning och hantering av batterier (batterimoduler). Dessa säkerhetsanvisningar gäller endast för 18V-FEIN- litiumjon-AMPShare-batterier. Använd batteriet endast i AMPShare-Partners produk- ter. AMPShare märkta 18V batterier är fullständigt kompatibla med följande produkter: – alla produkter i FEIN-18V-AMPShare-systemet – alla 18V AMPShare-Partners produkter.87

Vid åtgärder på och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller bat- terier av främmande fabrikat finns risk för brand och/eller explosion. Beakta batterirekommendationerna i din produkts bruksanvisning. Endast så kan batteriet och produkten användas säkert och batterierna är skyddade mot farlig överbelastning. Ladda batterierna endast i de laddare, som FEIN eller en annan AMPShare-Partner rekommenderar. Om en lad- dare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. Batteriet levereras ofullständigt laddat. För full effekt ska batteriet före första användningen laddas upp full- ständigt i laddaren. Förvara batterierna oåtkomligt för barn. Batterierna får inte tas isär, öppnas eller förminskas. Utsätt inte batterierna för mekaniska stötar. Ett skadat eller felanvändt batteri kan orsaka hälsovådliga ångor och vätskor. Ångorna kan leda till irritation i andnings- vägarna. Batterivätskan kan medföra hudirritation och brännskada. Om huden kommit i kontakt med batterivätskan, spola genast omsorgsfullt med vatten. Om batterivätska råkar i ögat tvätta ögat med rent vatten och uppsök genast en läkare! Om batterivätskan vätt intilliggande föremål, kontrol- lera att delarna inte skadats. Undvik hudkontakt genom att använda handskar. Rengör delarna med ett torrt hushållspapper eller byt vid behov ut delarna. De upp- stående ångorna kan leda till irritation i andningsvägar- na. Batterivätskan kan medföra hudirritation och brännskada. Kortslut inte batteriet. Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontak- terna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand. Batteriet kan skadas av vassa föremål som t. ex. spikar eller skruvmejslar eller på grund av yttre påverkan. Det kan leda till en intern kortslutning som får batteriet att brinna, röka, explodera eller överhettas. Utför inte service på skadade batterier. All service av batterier bör ske endast av tillverkaren eller av auktori- serade serviceställen. Skydda batteriet mot hög värme som t.ex. längre solbestrålning, eld, Smuts, vatten och fukt. Det finns fara för explosion och kortslutning. Använd och lagra batteriet endast vid en omgivnings- temperatur mellan -20 °C och +50 °C. Låt batteriet t.ex. på sommaren inte ligga kvar i bilen. Vid en temperatur på < 0 °C kan det vid vissa produkter leda till en inskränkning av effekten. Ladda batteriet endast vid omgivningstemperaturer mellan 0 °C och +35 °C. Ladda ett batteri med USB- anslutning endast via den och vid omgivningstempera- turer mellan +10 °C och +35 °C. Laddning utanför tem- peraturområdet kan öka batteriets fara att skadas eller brinna. Behandla urladdade batterier försiktigt. Batterierna utgör en fara, emedan de kan orsaka en mycket hög kortslutningsström. Även då litiumjonbatterier verkar vara i urladdat tillstånd, är de inte helt urladdade. Doppa inte batteriet i vätskor, som (salt-)vatten eller drycker. Kontakt med vätska kan skada batteriet. Det kan leda till bildande av hetta eller rök, batteriets tänd- ning eller explosion. Använd inte batteriet längre och ta kontakt med en av FEIN auktoriserad serviceverkstad. Använd aldrig ett skadat batteri. Batteriets användning måste omedelbart avslutas om det uppvisar onormala egenskaper, som till exempel alstrande av ljud, hetta, missfärgning eller deformering. Vid fortsatt användning kan batteriet utveckla hetta och rök, antändas eller explodera. Batteriet får inte öppnas, mosas, överhettas eller brän- nas. Viv ignorering uppstår fara för brännskada och brand. Följ tillverkarens anvisningar. Släck brinnande litiumjonbatterier med vatten, sand eller brandfilt. Undvik fysiska slag/påverkan. Slag och inträngande föremål kan skada batteriet. Det kan leda till läckage, bildande av hetta eller rök, batteriets tändning eller explosion. Lämna aldrig batteriet oövervakat i laddning över nat- ten. Vid ignorering uppstår under vissa omständigheter brand- och explosionsfara. Ta ut batteriet ur originalförpackningen först när det ska användas. Frånkoppla först elverktyget innan batteriet tas ut. För alla åtgärder på elverktyget ta batteriet ur elverkty- get. Om elverktyget startar oavsiktligt finns risk för kroppsskada. Håll batteriet skyddat mot fukt och vatten. Rengör bat- teriets och elverktygets nedsmutsade anslutningar med en torr och ren trasa. Avlägsna batteriet vid transport och förvaring av elverktyget. Följ säkerhetsanvisningarna i laddarens bruksanvis- ningar från FEIN eller AMPShare-Partner. Vibrations- och bulleremissionsvärden De vibrations- och bulleremissionsvärden som anges i denna anvisning har utförts enligt en mätmetod standar- diserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrations- och bullerbelastning. De angivna vibrations- och bulleremissionsvärde- na motsvarar den huvudsakliga användningen av elverktyget. max.50°C88

Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan de totala vibrationsvärdena och bullere- missionsvärdena avvika. Detta kan öka vibrations- och bullerbelastningen väsentligt under den totala tidsperi- oden. För en exakt bedömning av vibrations- och bullerbe- lastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta kan minska vibrations- och bullerbelastningen väsentligt under den totala tidsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationens och bullrets inver- kan, t.ex.: underhåll av elverktyget och insats- verktygen, varmhållning av händerna, organisation av arbetsförloppen. Hantering av hälsovådligt damm Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå. Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsut- rustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material. Trädamm och lättmetallsdamm, het blandning av slip- damm och kemiska ämnen kan under ogynnsamma för- hållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbe- hållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land. Användningsinstruktioner. Påverka riktningsomkopplaren och växelomkopplaren endast på frånkopplad motor. Skjut växellägesomkopplaren alltid mot stopp. I annat fall kan elverktyget skadas. En termisk överbelastning av elverktyget indikeras genom att LED-dioden i handtaget blinkar. Vid överbelastning kopplar elverktyget från. Ställ riktningsomkopplaren i mittläge för att undvika oavsiktlig driftstart, t. ex. vid transport. Inställning av vridmoment Vridmomentsinställningen omfattar områden för min- dre och medelstora skruvar. Hantering av batterier. Ladda batteriet endast vid temperaturområdet 0 °C - +35 °C (32 °F - 95 °F). Batteriets temperatur måste vid start av laddning ligga inom batteriets temperaturområ- de för laddning. Laddningsindikator på batteriet (se sidan 14). Laddningstillståndet kan visas med laddningsindikatorns gröna lysdioder på batteriet. Tryck på knappen för ladd- ningsindikation eller för att visa laddningstill- ståndet. Om ingen lysdiod tänds när knappen för laddningsindi- katorn trycks ned, är batteriet defekt och måste bytas ut. ASB18 Q AS (**): Användning av tillbehör vid inkopplad slagfunktion Vid inkopplad slagfunktion får endast borrchuck ur vårt tillbehörsprogram användas. Vid användning av andra QuickIN-tillbehör kan elverktyget, insatsverktyget, till- behöret eller arbetsstycket som bearbetas skadas. Fallskydd För arbete på hög höjd kan ett för produkten lämpligt fallskydd fästas på en därför avsett fästpunkt. Arbeten på hög höjd får utföras endast av skolad per- sonal med kunnande om verktygssäkerhet och använd- ning av verktyg på hög höjd. Använd endast fallskydd som upp- fyller följande kriterier. I annat fall kan det leda till allvarlig personskada eller död. – Använd endast fallskydd som uppfyller de aktuellt giltiga ANSI/ISEA 121 fordringarna och överskrid inte en sträckt maximal remlängd på 1,2 m. – Beakta att totalvikten av elverktyget inklusive mon- terade tillbehör inte överskrider fallskyddets tillåtna maximala last. Beakta säkerhetsanvisningarna och instruktionerna som bifogats med fallskyddet. Kontrollera före varje användning att fallskyddet inte har skador som skuren, trasig eller fransig vävnad eller skadade fogar. Skadade fallskydd får inte användas och bör genast ersättas. Kontrollera före varje användning att fästpunkten på elverktyget är stadig och utan skador som repor eller skarpa kanter. Lösa eller skadade fästpunkter får inte användas för fäste av fallskydd. Använd inte fallskyddet för egen säkring och fäst det inte på sig själv. Försök inte fånga upp ett fallande elverktyg. Använd inte fallskyddet i närheten av delar som rör sig. Fallskyddet kan fångas av dem och förorsaka stora faror. Kontrollera före användning av fallskyddet att elverkty- gets lösbara delar är stadigt fastsatta. Se till att användningen av ett fallskydd inte påverkar negativt användningen av elverktyget eller dess skyddsanordningar. Anslut fallskyddet endast på här visat sätt på infästnings- punkten för ändamålet på elverktyget (se sida 15).89

Transport. Litiumjonbatterierna är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg. Vid transport genom tredje person (t ex.: flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras. Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter. Underhåll och kundservice. Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverkty- gets inre. Renblås ofta elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft. Produkter som varit i beröring med asbest får inte läm- nas till reparation. Disponera med asbest kontamine- rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall. Ta kontakt med FEIN kundtjänst för FEIN elverktyg och tillbehör som bör repareras. Adressen hittar du i Inter- net under www.fein.com. Förnya dekaler och varningsanvisningar på elverktyget vid åldring och slitage. Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com. Följande delar kan du vid behov själv byta ut: Insatsverktyg, batteri, borrchuck Underhåll och rengöring. Rengör vid tillfälle batteriets ventilationsöppningar och anslutningar med en mjuk, ren och torr pensel. – Använd inga kemiska substanser för rengöring av batteriet. Garanti och tilläggsgaranti. Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti- förklaring. Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvis- ningen. Försäkran om överensstämmelse. CE-försäkran gäller endast för Europeiska unionens län- der och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet. UKCA-försäkran gäller endast för den brittiska markna- den (England, Wales och Skottland) och endast för pro- dukter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brit- tiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna pro- dukt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida. Tekniska publikationer finns hos: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Miljöskydd, avfallshantering. Släng inte batterier i hushållsavfall! Förpackning, skrotade elverktyg och tillbehör ska han- teras på miljövänligt sätt. Avfallshantera batterier endast i urladdat tillstånd. Om batteriet inte är fullständigt urladdat, isolera stick- kontakten med tejp för att undvika kortslutning. Endast för EU-länder: Enligt europeiska direktivet 2006/66/EG bör felaktiga eller förbrukade batterier samlas separat och överlåtas till en miljövänlig återanvändning.90
