ASCM 18 QSW Select - Furadeira Fein - Manual de utilização gratuito

Tipo de produto	Furadeira/parafusadeira sem fio
Marca	Fein
Modelo	ASCM 18 QSW Select
Tensão nominal	18 V
Tipo de bateria	Lítio-íon (Li-ion)
Sistema de bateria	AMPShare (compatível com parceiros)
Número de velocidades	2 velocidades mecânicas
Ajuste de torque	Sim, faixa de ajuste para parafusos pequenos e médios
Sentido de rotação	Reversível (esquerda/direita)
Tipo de mandril	Sem chave (QuickIN)
Perfuração em aço	Sim
Perfuração em madeira	Sim
Perfuração em pedra	Não (modelo sem percussão)
Aparafusamento	Sim
Indicador de estado de carga	LED na bateria
Lanterna LED	Sim (no punho)
Temperatura de operação (bateria)	-20 °C a +50 °C
Temperatura de carga (bateria)	0 °C a +35 °C
Proteção contra sobrecargas	Sim (parada automática e LED piscante)
Dispositivo anti-queda	Possível (ponto de fixação previsto)
Certificações	CE, UKCA, EAC

Perguntas frequentes - ASCM 18 QSW Select Fein

Qual bateria posso usar com a furadeira Fein ASCM 18 QSW Select?

A furadeira usa baterias de Lítio-íon 18V do sistema AMPShare. É compatível com todas as baterias dos parceiros AMPShare e também com baterias Fein 18V. Use apenas baterias recomendadas pela Fein ou AMPShare.

Como ajustar o torque de aparafusamento?

Gire o anel de ajuste de torque localizado atrás do mandril. As posições numeradas correspondem a diferentes torques, adequados para parafusos pequenos e médios. Para perfuração, use a posição 'perfuração' (símbolo de broca).

Como mudar a velocidade?

O seletor de velocidade está na parte superior da furadeira. Empurre até o fim para passar da 1ª velocidade (torque alto, velocidade lenta) para a 2ª velocidade (torque reduzido, velocidade rápida). Mude de velocidade apenas com o motor parado.

A furadeira para e o LED pisca, o que fazer?

Isso indica uma sobrecarga térmica. Deixe a furadeira esfriar por alguns minutos. Reduza a pressão ou use uma broca adequada para evitar superaquecimento. Se o problema persistir, verifique a bateria.

Como verificar o estado de carga da bateria?

Pressione o botão na bateria. Os LEDs verdes indicam o nível de carga: 3 LEDs = cheia, 1 LED = baixa. Se nenhum LED acender, a bateria está com defeito ou descarregada.

Posso usar uma broca de percussão com este modelo?

Não, o modelo ASCM 18 QSW Select é uma furadeira/parafusadeira sem percussão. Não permite perfurar pedra ou concreto. Para isso, escolha o modelo ASB 18 Q AS.

Como fazer a manutenção da furadeira?

Limpe regularmente as aberturas de ventilação com uma escova macia e não metálica. Para as baterias, use um pano seco. Não use produtos químicos. Verifique o estado do mandril e das brocas antes do uso.

Qual é a temperatura de carga recomendada para a bateria?

A bateria deve ser carregada a uma temperatura ambiente entre 0°C e +35°C. Fora dessa faixa, o carregamento pode danificar a bateria ou representar risco de incêndio.

Como usar o dispositivo anti-queda?

Fixe um dispositivo anti-queda conforme a norma ANSI/ISEA 121 no ponto de fixação previsto na furadeira (veja página 15 do manual). Certifique-se de que o peso total não exceda a capacidade do dispositivo. Não o use para sua própria segurança.

O que fazer em caso de vazamento de líquido da bateria?

Evite contato com a pele ou olhos. Lave abundantemente com água em caso de contato. Se o líquido tocou objetos, limpe com pano seco. A bateria pode liberar vapores irritantes. Consulte um médico se necessário.

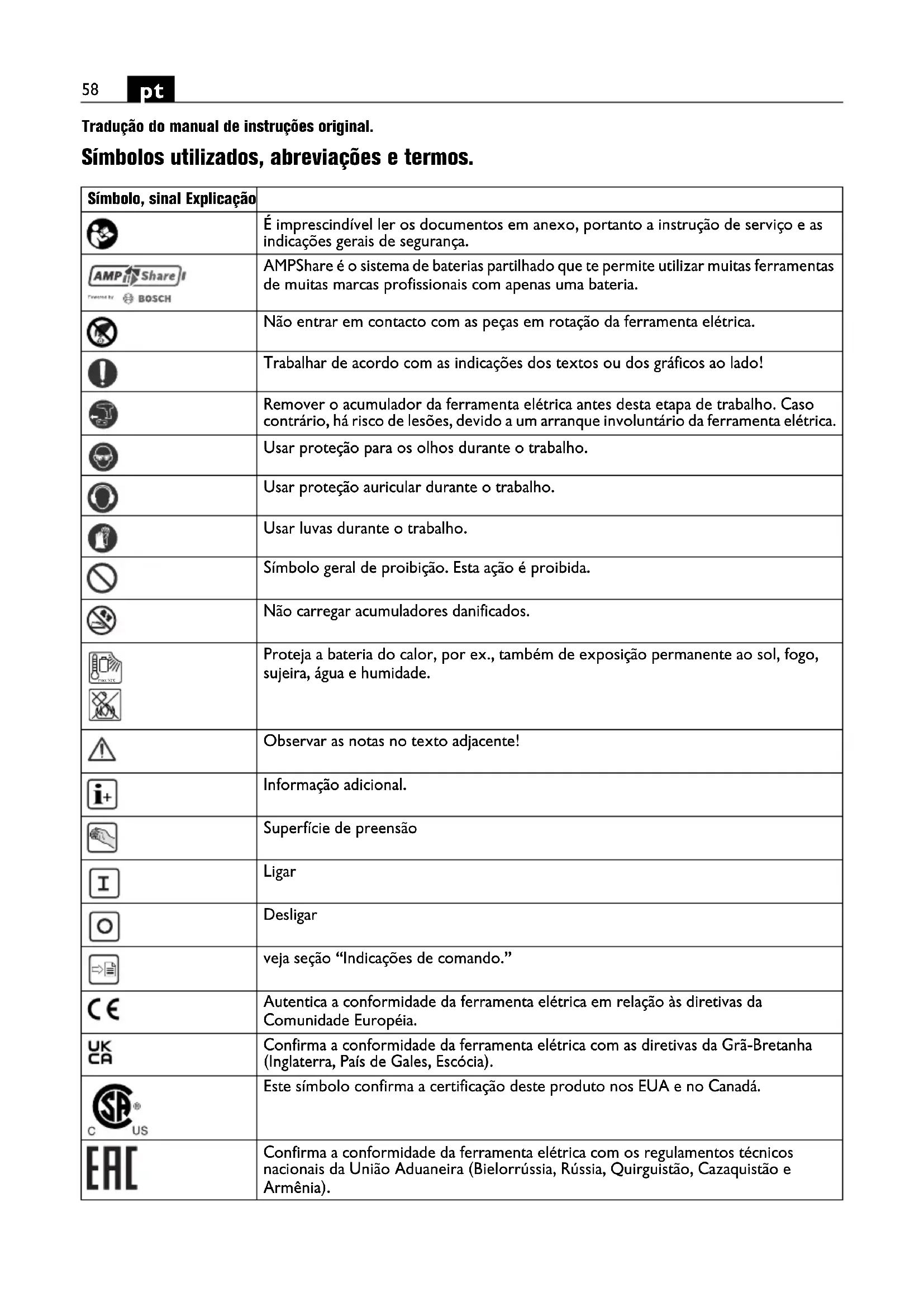

MANUAL DE UTILIZADOR ASCM 18 QSW Select Fein

Tradução do manual de instrções original.

Simbolos realizados, abrevições e termos.

Símbolo, sinal Explicação
	É imprescindivel ler os documents em anexo, portanto a instrução de serviços e as indicaçõesGERais de segurarça.
AMPShare1 Comenély BOSCH	AMPShare é o Sistema de baterias partilhado que te permite utilizesmitas ferramentas de muitas marcas professionis com apenas uma bateria.
	Não entra em contacto com as peças em rotação da ferramentaétrica.
	Trabalhar de acordo com as indicações dos textos ou dos graficos aoazo!
	Remover o acumulador da ferramentaétrica antes esta etapa de trabalho. Casa contrário, há risco de lesões, devido a um arranque involuntário da ferramentaétrica.
	Usar proteção para os olhos durante o trabalho.
	Usar proteção auricular durante o trabalho.
	Usar luvas durante o trabalho.
	Símbolo geral de proibicao. Esta ação é proibida.
	Não carregar acumuladores danificados.
	Proteja a bateria do calor, por ex., también de exposicao permanente ao sol, fogo, sujeira, água e humididade.
	Observar as notas no texto adjacent!
	Informação adicional.
	Superficie de preensão
I	Ligar
	Desligar
	veja seção “Indicações de commando.”
CE	Autentica a conformidade da ferramentaétrica em relaçao às diretivas da Comunidade Européia.
UKCR	Confirma a conformidade da ferramentaétrica com as diretivas da Grã-Bretanhac (Inglaterra, País de Gales, Escócia).
CSUS	Este símbolo confirma a certificacao deste produits nos EUA e no Canadá.
EAC	Confirma a conformidade da ferramentaétrica com os regulamentos tínciosnationais da União Aduaneira (Bielorrússia, Rússia, Quirguistão, Cazaquistão eArmênia).
Simbolo, sinal	Explicação
Li-olon	Simbolo de reciclagem: Materiais marcados como reutilizáveis
	Ferramentas elétricas velhas e outros produits eletrotécnicos e elétricos velhos devem ser分开os e reciclados de forma ecológica.
	Indica embalagens e produits recicláveis que devem ser coletados e descartados separamente.
	Tipo de acumulador
	Tipo de carregaror
1. / 2. 3. / 4.	1a marcha/2a marcha/3a marcha/4a marcha
Fe	Diâmetro de perfuração em aço
	Diâmetro de perfuração emmadeira
	Diâmetro de perfuração em pedra
	Faixa de aperto do mandril
	Diâmetro do parafuso
	Peso conforme EPTA-Procedure 01
	Pequeno n° de rotações
	Grande n° de rotações
	Reduzir o binário
	Aumentar o binário
(**) pode conter cifras ouLETAS.
*** parcialmente no volumecom de fornecimento

Sinal Unidade internacional Expuição
UV Tensão eletrica contíu	nua--
fHz Freqüência
n0	/min, min-1, rpm, r/min N	úmero de rotações em vazio (com o Accumulator completeness carried)
n5	/min, rpm N° de percussões
M...	Nm Binário (Aparafusamento duro/suave)
TCHARGE	°C Temperatura ambiente	permitida durante o carrogamento
Ø mm Diâmetro para uma peça redonda
LpA	dB Nível de pressão acústica
LwA	dB Nivel da potência acústica
LpCpeak	dB Málimo nível de pressão acústica
K...		Aceleração
a	m/s2	Valor de emissão de oscilações conforme EN 62841 (som dos vetores das vezes direções)
a h,D	m/s2	Médio valor de vibrações para furar em metal
Sinal Unidade Internacional Explicação
αh,ID	m/s2	Médio valor de vibrações para furar com percussão em betão
ah	m/s2	média aritmética dos values totais de vibração
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unidades tínicas e deduzidas do Sistema de unidas internacional SI.

Para a sua segurarça.

ATENÇAO

Devem ser lidas todas as indentacoes de advertencia e todas as instru

côes. O desrespeito às advertências e instruções aparenzas abaixo pode causarchoque elétrico, incendio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referencia.

Não utilizes esta ferramenta eletrica antes de ter lido atentamente e compreendido a Instruação de的服务e as "Indicações geralis de seguranca"

(número de documento 3 41 30 465 06 0) fornecidas com o aparecido. A documentação mencionada deve ser guardada para futura referencia e deve ser entrega com a ferramenta eletrica caso esta for passada a diante ou vendida.

Observar también as respectivas direitivas de proteção de trabalho.

Finalidade da ferramenta:

ABS18 Q AS [ ] / ASCM18 QSW AS [ ]

Berbequim manual para atarraxar e desatarraxar parafusos e porcas e para furar e aparafusar em metal,madeira, plástico e cerâmica com as ferramentas de travaIho e acessórios autorizados pela FEIN, sem adoao de agua, em和地区 protegidas contra internpéries.

ASB18QAS [ ]

Berbequim de percussão manual para atarraxar e desa-tarraxar parafusos e porcas e para furar e aparafusar em metal, madeira, plástico e cerámica e para furar com percussão em betão com as ferramentas de trabalho e acessórios autorizados pela FEIN, sem adoção de água, em和地区 protegidas contra internétéries.

Em um ambiente propenso a avarias, existe a possibili-dade de uma reducao na qualidade da operacao, tal como uma falha temporaria, de uma reducao da funcao limitada no tempo ou do comportamento operacional pretendido, para cuja eliminação é necessaria uma intervencao por parte do operador.

Indicações de segurarça para berbequins.

Indicações de segurarça para lavoros.

Usar proteção auricular ao furar com percussão. Rui-dos podem provocar a perda da audiência.

0 aparecido so deve ser seguido pelas superficies isoladas do punho quando se estiver executando lavoros em que a ferramenta de trabalho ou os parafusos pos-sam atingir cabos de alimentação ocultos. Ocontacto com um cabo eletrico energizado también pode colocar as peças metalicas do aparecido sob tensao e causar umCHOque eletrico.

Indicações de segurarça para o uso de brocas longas.

Nunca se deve travaHAR com um numero de rotações maior que a velocidade Tmaxa permitida para a broca. Com numerous de rotações mais altos, a broca pode ser fácilmente curvada, se puder girar livramente sem contacto com a peça de trabalho e resultar em ferimentos.

Sempre可能出现 a perforar com baixo numero de rotações e quando a broca estiver em contacto com a peça de trabalho. Comnyderos de rotações mais altos, a broca pode ser fácilmente curvada, se puder girar livamente sem contacto com a peça de trabalho e resultar em ferimentos.

Não exercer pressão excessiva e apenas longitudinalamente à broca. As brocas podem ser curvadas e quebrar, ou resultar na perda de controlo e em lesões.

Indicações especialis de segurança.

Não use uma ferramenta eletrica danificada. Antes de cada uso da ferramenta eletrica, verifique se a carcaça e outros componentes aparem danos, como rachaduras ou ruturas.

Tenha atençao com cabos elétricos, tubos de gás e de agua escondidos. Controlar a area de trabajo com p. ex. um detetor de metal, antes de iniciar o trabalho.

Utilizar um equipamento de proteção pessoal. De acordo com a aplicação,deerly utilizinguma proteção para todo o rosto, proteção para os olhos ou oculos protetores. Se for necessário,deverly utilizinguma mascara contra po, proteção auricular, luvas de proteção ou um avental especial,para proteger-se de��enas particulas de amoladura e de material.Os olhos devem ser protegidos contra particulas a voar, produzidas durante as diversas aplicacoes.A mascara contra p ou a mascara de respiracao devem ser capazes de filtrar o po produzido durante a respectiva aplicacao. Se for sujeito durante longo tempo a fortés ruidos, podera sofrer a perda da capacidade auditiva.

Aoetrakhar em alturas, interdite a area abaixo da are de travailho e proteja sempre a ferramenta eltrica e a peça de travailho contra quedes.

Use a ferramenta élétrica apenas sobre una superficie de trabajo estável e certifique-se de que ella esteja bem posicionada.

Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa atraves de um disposito de fixação está mais firme do que segurada com as mãos.

Segurar a ferramenta eletrica com firmeza. Podem ocorrer por instantes altos momentos de reação.

Não deve ser processado material que contenha magnésio. Existe perigo de incência.

Não se deve processor PRFC (polímero de fibra de carbono reforçado) nem material que contenha asbesto.

Estes são considerados carcinogênicos.

É proibido aparafusar ou rebitar plagas e sintolos na ferramentaétrica. Um isolamento danificado não Oferece qualquer proteção contra choquesétricos.

Não utilizes acessórios que não foram especialmente desenvolvidos ou homologados pelo fabricante da ferramentaétrica. Um Functionamento seguro não é assegurado apenas por um acessório apropriadço para a sua ferramentaétrica.

Limpar em intervalos regulares as aberturas de ventilacao da ferramenta eletrica com ferramentas nao-metálicas. O ventilador do motor aspira po para dentro da caixa da MQquina. Um acumulo excessivo de pdo metal pode causar perigos elétricos.

Jamais olhar diretamente na luz da lampada da ferramenta eletrica a partir de curtas distancias. Jamais apontar a luz da lampada na direção dos olhos de outras pessoas, que se encontrar nas proximidades. A radiação produzida pela lampada prejudica os olhos.

Não aparecer a ferramenta eletrica na sua direção, nen na direção de outras pessoas ou animais. Hó perigo de lesões devido a ferramentas de trabalho apiadas ou quentes.

Utilização e tratamento do acumulador (bloco de acumulador).

Estas indicacoes de seguranca aplicam-se apenas a baterias de ioes de litio de 18V FEIN AMPShare.

Use a bateria apenas em produits de parceiros AMPShare. As baterias recarregaveis de 18V marcadas com AMPShare são totalmente compatíveis com os seguin-tes produits:

• todos os produits doSYSTEMA FEIN 18V AMPShare
• todos os produits de 18V dos parceiros AMPShare.

Existe risco de incendio e/ou explosao ao travaHar e carregar baterias incorretas, danificadas, reparadas ou recondicionadas, imitações e produits de terreiros.

Observe as recomendações de baterias no manual de instruções do seu produto. Esta é aunjica maneira de garantir que a bateria e o produits possam ser operados com segurança e que as baterias estejam protegidas contra sobrecargas perigosas.

As baterias so devem ser carregadas com carregadores recomendados pela FEIN ou por um dos parceiros AMP-Share. Um carregarador apropriadao para um determinado tipo de bateria, aparena um risco de incendio se for utilizescdo um othero tipo de bateria.

A bateria é fornecida parcialmente carregada. Para garantir o desempenho total da bateria, corregue completeness a bateria no carregarador antes de uso-la pela primarya vez.

Mantenha as baterias fora do alcance das crianças.

As baterias não devem ser desmontadas, abertas ou esmagadas. Não sujeite as baterias a choques mecânicos. Se a bateria for danificada ou usada incorretamente, poderão escapar vapes e liquidos nocivos. É possível que os vapes irritem as vias respiratórias. Líquido que escapa da bateria pode levar a irritações da pele ou a queimaduras.

Se o fluido da bateria entra em contacto com a pele, lave imeditamente com agua em abundancia. Se o fluido da bateria entra em contacto com seu olhos, lave-os com agua limpa e procure, imeditamente, attendimento medico!

Se o fluido da bateria molhar objetos adjacentes, verifie as partes afetadas. Evite o contacto com a pele usingo luvas de protecao. Limpe as peças com papel de cozinha seco ou substitua as peças se necessario.

Vapores que escapam poder irritar o trato respiratorio. Líquido que escaça da bateria pode levar a irritações da pele ou a queimaduras.

Não curto-circuite a bateria. quando não estiver em uso, mantenha a bateria longe de clipes de papel, moedas, chaves, pregos, parafusos ou outros(PCquenitos objetos de metal que possam causar pontes nos contactos. Um curto-circuito nos contactos da bateria pode causar queimaduras ou incendio.

A bateria pode ser danificada devido a objetos ponti-gudos tais como por ex. pregos ou chaves de fenda ou por fora externa. Pode ocorrer um curto-circuito interno e a bateria pode queimar, soltar fumaça, explodir ou superaquecer.

Nunca realizaretrabalhosde manutenao embateriais danificadas.Toda amanutenao da bateriaso deveser realizadapelofabricanteouagentode service autorizado.

Opere e armazene a bateria apenas em uma tempera-tura ambiente entre -20^ e +50^ . Não deixe a bateria, por ex. dentro do carro no verão. Em temperatas < 0^ , pode haver restricções de desempeno quando do dispositivo.

Carregue a bateria apenas em temperatas ambiente entre 0^ e +35^ . Carregue a bateria apenas com uma connexao USB em temperatas ambiente entre +10^ e +35^ . Se a bateria forcarregada fora da faixa de temperatura ela podera ser danificada ou poderaacularo risco de incendio.

Manuseie as baterias descarregadas com cuidado. As baterias são uma fonte de perigo porque poder causar uma corrente de curto-circuito muito alta. Mesmo quando as baterias de iões de litio parecem estar descarregadas, elas nunca são totalmente descarregadas.

Não mergerluhe a bateria em liquidos comoágua (sal-gada) ou bebidas. Ocontacto com liquidos pode danificar a bateria. Isso pode fazer com que a bateria gere calor, fumaça, se incendeie ou explodes. Pare de usar a bateria e entre em contacto com um service de atendimento ao cliente autorizzato FEIN.

Não use uma bateria danificada. O uso de uma bateria deve ser interrompido imeditamente sekekaraisquercharacteristicasnormais,comoodor,calor, descoloracao ou deformacao.Ouso continuo podefazer com que a bateria gere calor e fumaça,se incendeou Exploda.

Não abra, esmague, supraqueça ou incinere a bateria.

O desrespeito pode resultar em queimaduras e incenso. Siga as instruções do fabricante.

Apague as baterias de iões de lítio, que estejam a queimar, com água, areia ou uma manta antifogo.

Evite golpes/impactos fisicos. Impacto e insercao de objetos poder danificar as baterias. lso pode fazer com que a bateria vaze, gere calor, fumaça, se incendeie ou exploda.

Nunca correque a bateria sem vigilência durante a noite. O desrespeito pode resultar em risco de incendio e explosão.

Não remove a bateria de sua embalagem original até que ela sera usada.

Retire a bateria apenas com a ferramenta elétrica des-ligada.

Antes de trabajo na ferramenta elétrica, remove a bateria da ferramenta elétrica. Existe o risco de ferimentos se a ferramenta elétrica começar a funciona involuntariamente.

Mantenh a bateria longe de humidade e agua. Limpe as conexoes sujas da bateria e da ferramenta eltrica com um pano seco e limpo.

Remover a bateria da ferramenta elétrica durante o transporte e o armazenamento.

Respeite as indentações de segurarca do manual de instruções dos carregadores dos parceiros FEIN ou AMP-Share.

Valores de vibração e emissão de ruido

Os valore de vibração e emissão de rúido fornecidos nestas instruções foram medidos de acordo com um método de medicação padronizado em EN 62841 e poder ser usados?para comparar uma ferramentaétrica com outra. Eles también são adequados para uma avaliação preliminar de vibração e exposicao ao rúido.

Os valuores especialicos de vibracao e emissao de ruido representam as principais aplicacoes da ferramenta eletrica.

No entanto, se a ferramenta eletrica for usada para outras aplicacoes, com diferentes ferramentas de trabalho ou em caso de manutenacao insufficiente, os values totais de vibration e os valore de emissao de ruido podem diferir. Isto pode augmentar significativamente a exposicao a vibration e ruido durante todo o periodo de trabalho.

Para uma avaliação precisa da exposicao a vibração e ruido,也是非常devem ser levados em consideração os momentos em que o aparecido está desligado ou em funciona,mas não em uso. lsso pode reduzir significativamente a exposão a vibração e ruido durante todo o periodo de trabalho.

Estabeleça medidas de seguranca adiconais para proteger o operador dos efeitos de vibração e ruido, tais como: Manutençao de ferramentas eletricas e ferramentas de trabalho, manter as mãos aquecidas, organização dos processos de trabalho.

Manuseio de pos nocivos

Durante processos de desbaste de material são produzidos pos que podem ser nocivos à saude.

Ocontacto ou a inalacao de algo npos, como p. ex.de asbesto ou materiais que contem asbesto, de pinturas que content chumbo, de metal, de algo nicos tipos de madeira, de minerais, de particulars de silicato de substancias minerais, de solventes de tintas, de preservantes de madeira e de antifouling para veiculos aquaticos, podem provocar reacoes alergicas em pessoas e/ou doencas das vias respiratorias, cancro e danos de reproducao. O risco devido a inalacao de pos depende da exposicao. Utilize una aspiracao apropriada para os po produzido, assim como um equipamento de protecao pessoal e assegure uma boa ventilacao do local de travaelho. O processamento de materiais que content asbesto so deve ser realizado por personal especializzato. Em condições desfavoraveis é possivel que po de madeira e po de metal leve, misturas quentes de po de lixa e substancias quimicas possam se inflamar ou causaruma explosao. Evite voo de faicas na direcao do contentor de po, assim como o sobreaquecimento da ferramenta eltrica e do material a ser lixado, esvaziar o contentor de po a tempo e observe as indicaoes de trabalho do fabricante do material, assim como as diretivas para os materiais a serem trabalhados, vigentes no seu pais.

Instruções de service.

So acontear o comutador do sentido de rotação e o selector de marcha com o motor parado.

Sempre empurrar o seletor de marcha até o fim. Caso contrário, é possível que a ferramenta elétrica sera danificada.

Uma sobrecargaTERMICA da ferramenta eltrica e indicada atraves do LED intermitente no punho.

A ferramenta elétrica deslga-se automaticamente no caso de una sobrecarga.

Colocar o comutador do sentido de rotação na posicao central, para evaporar uma colocacao em funcaoamento involuntaria, por example durante o transporte.

Ajustar o binário

O ajuste do binário inclui a faixa para parafudosPEGUOS a medios.

Manuseio com o acumulador.

Carregue a bateria apenas numa faixa de temperatura de 0^ ... +35^ (32°F ... 95°F). No inico do processo de corregamento, a temperatura da bateria deve estar dentro da faixa de temperatura de corregamento da bateria.

Se nenhum LED acender(before de pressionar o botao para a exibicao do status de energia, significa que a bateria está com defeito e deve ser substituicao.

ASB18 Q AS (^**) : Utilização de acessórios com a função depercussão ligada

Com a função de percussão ligada,soleve ser uso o mandril donoxo programa de acessórios.Se forem realizados outros acessórios QuickIn é possivel que a ferramenta elétrica,a ferramenta de trabalho,o acessório ouapeza ser travahada seam danificados.

Dispositivo de proteção contra quedes

Paraetrabalhos em alturas, a protecao contra quidas adequada para o produitsode ser fixada no punto de fixacao especificado.

Trabalhos em alturas so devem ser realizados por pessoal treinado e com conheicao de seguranca de ferramentas e uso de ferramentas em alturas.

ATENÇAO

Use apenas proteções contra quedes que atendam aos seguentes cri

terios. Caso contrario, isso pode resultar em graves ferimentos ou morte.

• Use開放es proteções contra quidas que atendam ares requisitosactuallyvaidadosda ANSI/ISEA 121 e não excedam o comprimento máximo do cinto esticado de 1,2 m.
• Observe que o peso total da ferramenta eletrica, incluindo os acessórios instalados, não excede a entrega Tmaxima permitida da proteção contra quedes.

Observe as indicações de segurar e as instruções fornecidas com o dispositoivo de proteção contra quidas.

Antes de cada uso, verifique se há danos na proteção contra quepas, tal como tecido cortado, rasgado ou desgastado e costuras danificadas. A proteção contra quepas danificada não deve ser usada e deve ser substituía imeditamente.

Antes de cada uso, verifique se o punto de fixação da ferramenta eletrica está bem ajustado e se há danos, tais como rachaduras e arestas vivas. Pontos de fixação soltos ou danificados não devem ser usados ??para fixar a proteção contra quedes.

Não use a proteção contra quidas como proteção pessoal e não a fixe a si mesmo.

Não tente pegar uma ferramenta eletrica em什么都.

Não use proteção contra quidas perto de peças a se moverem. A proteção contra quidas pode fazer presa e fazer grandes perigos.

Antes de usar a proteção contra quedes, verifique se as peças removerveis da ferramenta eletrica estáfirmamente assentadas.

Certifique-se de que a utilização de proteção contra quidas não prejudica o uso da ferramenta eletrica e dos seu dispositivos de proteção.

Conecte o dispositivo de protecao contra quidas apenas ao punto de fixacao designado na ferramenta elétrica, da maneira exibidaquiry (veja paga 15).

Transporte.

As baterias de iões de litio está sujeitas aos requisitos da legisção de mercadorias perigosas. As baterias podem ser transportadas na estrada pelo'utilizar, sem quaisquer outras restricções.

No caso de envio por terreiros (por ex.: transporte aéreo ou expelled), devem ser observadas as espécias exigências quanto à embalagem e a designação. Neste caso é necessário consulutar um especialista de materiais perigosos ao preparar a peça a ser realizada.

Envie as baterias apenas se a carcaça não estiver danificada. Cole os contactos com fita adesiva para isolá-los e embale a bateria para que ela não se mova na embalagem. Observe también quaisquer regulamentos nacionais adiconais.

Manutenção eServiço pos-venda.

No caso de aplicaciones extremas, é posível que durante o processamento de metais se deposite po conducivo no interior da ferra-

menta eletrica. Soprar frequentlymente o interior da ferramenta eletrica, pelas abertas de ventilacao, com ar comprido seco e livre de oleo.

Produtos que entraram em contacto com asbesto não devem ser enviados para reparo. Produtos contaminados com asbesto devem ser descartados de acordo com as regulamentações locais para o descarte de resíduos que contém asbesto.

Em caso de ferramentas electricas e acessórios FEIN que necessitem de reparo, entre em contacto com o seu service de assistência ao cliente FEIN. O endereço encontrar-se na Internet em www.fein.com.

Substitua o adesivo e as indicações de alerta na ferramenta eletrica, se estas estiverem velhas e desgastadas.

A atual lista de peças sobressalentes esta ferramenta eletrica se encontrar na internet em www.fein.com.

As segunte peças poder ser substituidas pelo utente:

Manutenção e limpeza.

Limpe as aberturas e os conectores da bateria de vez em quando com um pincel macio, limpo e seco.

• Não use substâncias químicas para limpar a bateria.

Garantia legal e garantia.

A garantia legal para este produit é valida conforme as regras lawais no pays onede colocado em funcaoamento. Alem disso, a FEIN oferece uma garantia conforme a declaraao de garantia do fabricante FEIN.

É possével que o volume de fornecimento da sua ferramenta elétrica so contenha uma parte dos acessórios descritos ou ilustrados{nesta instrução de service.

Declaração de conformidade.

A Declaracao CE aplica-se apenas a paises da Uniao Europeia e da EFTA (Associacao Europeia de Comercio Livre) e apenas para produits destinados ao mercado da UE ou EFTA. Após o lançamento do produit no mercado da UE, a marca UKCA perde sua validade.

A Declaracao UKCA aplica-se apenas ao mercado do Reino Unido (Inglaterra, Pais de Gales e Escecia) e apenas aos produits destinados ao mercado do Reino Unido. Assim que o produto for降温 no mercado do Reino Unido, a marca CE perdera a validade.

Airma FEIN declara, em responsabilitadede exclusiva, que este produits corresponde as respectivas especifica-oes indicadas na ultima pagina esta instrucao de service.

Documentação técnica em:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwabisch Gmund-Bargau, Germany

Proteção do meio ambiente, eliminação.

Não deite baterias no lixo domestico!

Embalagens, ferramentas eletricas a serem deitadas fora e acessosivos velhos devem ser encaminhados a uma reciclagem ecologica.

Os acumuladores so devem ser eliminados corretamente se estiverem completeness demarcados.

No caso de acumuladores que não estiverem Completelyarrecarregados, os contactosdeferao serisoladospreventivamente com fitas adesivasde modo que não ocorraram curto-circuitos.

Apenas para paises da UE:

De acordo com a Diretiva Europeia 2006/66/EG, as baterias defeituosas ou usadas devem ser coletadas separamente e recicladas de forma ecologica.

Meapaaon Tov auBevTKov obnyov aeioopyia.

Ouaoe Tic npatapiec pakia ano naia.

Oi mataipcE npen va anouvapmooyovtai,va aoviyovTn va TejaxizovTal.Mnv EKCTETC TIC
mataipcE oJnxavikouc Kpaadoouc.H BaaBn kai n akataaannxpnon Tns mtaTApiaac mtopei va
tpokaolei tn diaquyn eniIbaawv atuwkai uypw. OI atpoi mnpoei va epeioouv Tny
avaTVeUOTIKoOTo UyPo Tnou diappeei anto Tnv
matapia mtoepie va pokaoleoi epeio so Tou
semuotn Eykauata.

Eav to depa e0e e naipn e to uypo tnc npatiac,
enlambdae aoeowc me aqbovo vepo. Eav to uypo tnC
npatiaacioe0e oTo maT, nluvTe ta patia e kaop
vepo kai avaqtnote aecowc iatpikn nepi0aun!

Eav to uypo tnc pnatapiac exe iBpexi npakieuva avtikieuva, cleyte ta einnpea0euva epn. AnopuyTe Tnv enapn e to depua opowvtac npootatutika yavria. Kaaptote ta xaptnata pa 0teyvo xapti okiakx phonc n avtikataotne ta xaptnata cav ivai anapaitnto. OI aTou diaeuyouv mtopei va eepioouv tv avanveuotikn odo. To uypo Tou diappeei anto tny mpatia mtopei va npokaloei eepio sou depmuoc n eykaupata.

Mnv bpaxukkawv TnV npatia. KpatnoT Nv axnpoointn nataipia paki an ouvoctnpc, Kepura, klaia, kapi, bioc n aalaa ukpia etaaikavtkeivau nou ta npopoov av npokalcoov ycpupwn Tov enapw. Eva bpaxukkawmu eTaTuW vntawv Tns mataipac mtopei va npokaloei Eykaumata n TUPKayia.

An axnpa avtkeiEv, onwC kapi n katoaibi, n ano aoknon eWTePiknc duvapnc mopevi npoknBczi npia otnv maTApia. Mnpei va npoknEe oWTEpiko payukkawma kai n mtatapia va kaei, va katvioe i, va ekpayei n va utepepmuavtei.

Noté unv emokcuacetme nataupiec nou exouv unootc I .OeS oI epyaoies ouvtnpnog Twv mataapiuv npentia va ekteauovtai movo ano tov kataoekuaotn ano Eosoiobotnvea kevtpa

PpOoTaeUe Tnv unatapia ano tn 8epoTnTa, n.x. ano Tnv napatetapevn eKecon oTo nlaiko ,tn qwiia,tn Bpwua, to vepo kai Tnv uypoaia. YIapxei KivduvoC ekpnns KaipaxukkawatoC.

Aeouyic Kai anoNkeue Tnv npataia o Oe 0epokpiaia npiiaovtoc ta-20 ^ kai +50^ Mv aVETe Tnv mataipia oTo autokivnto, yia npadEiymu To kaokaipi. Se eepokpaos<0°C, n aTdoon mTopei va ueiWei avaloya e Tn oukeun.

Φoptic TnV mntapia mvo oC 0eepokpaoic
nepiAalovtoc mTa0u 0C kai +35^ .Ooptic Tnv
mntapia mc ouocon USB mvo e autn kai oC
0eppokpaoic nepiAalovtoc mTa0u +10^ kai +35^. H φopTioN EKTOS Tou 0eepokpaiaKou EUPOUC
mTOpei va Tpokaaleoi Znma OTNV mTatapia na va
auXnei Tov Kivduvo TUPkayiac.

Na xicipecote Tc anopoptioue c natapiec mc npooxn. OI cnaovoprtizoevc c natapiec anotcauv nnyn kivouou enciion nnpoov va npokaloeov nou uupnlo pEu paqukkawatoc.Akoun av oI mntapieic lovtow aiiou paivovtai va bpikovtai oe kaiaotaan aonopoptioc, dev aonopoptioytaiTne Pnnpw

Mnu 0eT nV npataia oUpa, onwc (aMpO) vepo n nota. H enapn uypa npopei va npokaloeoi BaaBn otnv npatiau. Auto mnpei va npokaoleoi Tn nioupyia epuotntac, kaivou, avapxEyn EKpnN Tns mnu ouvexioeTe va xnooutoie Tny npatia kai etikovwnote e eva exouioodtnevo ano Tnv FEIN kevtpo oepic

Mnv xnpoioie Tmuataipia nou exi unooTc Znpi. H xpnon muc npataipac npcevi va diakontetai aecowc, ev napouiae i np quioaoyika xapaktnpiotik, onwc oopn, eepotnta, anoxpwpatno nnapapoppwn. H ouvexioevn xpnon mtopei va pokaloeoi Tn 8nmuovpyia eepotntac, kaivou, avapxEg n ekpnTnC mTatapiac.

Mnu aoiyctc, ouhBiaTe, unepoepaivte n kaite tnv
muataip. 2e avtiotn npintwn oopie va
TPOKAnOuv EYkauMaT aai TUPKayia.AkOauOnote
TIC odnyie tsou kataoekuaotn.

Σβnote TIC mntapieC ovTvWv Aiou nou kaiyovtai pe vepo, amu n KoupepTa qwiac.

Anopeuyte Ta quokxTunnpata n Tc ouykoouc. Ta xtunnpata kai n dicioduan avtkeivovu npoov va npokaocouv znua otic mnatapiec.Auto oiopei va npokaoleoi diappo,napaywyn thepotsntac, 8nmuopvia katvou,avapexn n ekpnns Tns pataipac.

Note unv qopitcTnv nataipia xwiic eimbayn kata tn diapkeia tnc vuxta. avtietn nepiTTwo n TIOpei va pokkntpupkayia n ekpnxi.

ByaTc Tnv mnatapia ano Tnv apxik nC ouokcuoia mOv otav npoketai va tn xpnoipoinoiet.

ApaipocTe Tnu unatapia ano to nAektpiko cpyuaicio povo otav auto eivai anevcyponoinpevo.

Apaipoe Tnv unatapia ano To nKtpiok epyaaleio npv EKTEeocTe epyaoic o aut. Ynapxki kivouos Tpaumatoou oepintwn akouoiac EKKivno ts Tou nKtpiou epyaieiou.

KpatnoTc Tnv matapia pki pi ano uypaoia kai vepo. Kaapote Tis bpwmukec ouvdeoeic ts nptapiag kai Tou nAekptikou epyaaleiou eva oTeyvo kai kaapo navi.

ApaipieTe TnV mnatapia kata Tn tctapopka KAI anoNkcuon Tou nAekptpkou epyaaleiou.

Akoouo note tnc unodcic c noopaleiaac noudivovtntoc oanyie c kitoupyiaac twv opptotow tnCFIN nTwv euaipw vnc AMPshare.

Pördemondi seadistamine

yj yjdy jdy uuiuuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiuiui

(15)

1 1

1

1

S AOB = S COD + S BDO - S BOC

a

1

jlll jlll l 1

sall

1a

J 1
