OFK 34411 A3 - Hűtőszekrény OK - Ingyenes használati útmutató

HASZNÁLATI ÚTMUTATÓ OFK 34411 A3 OK

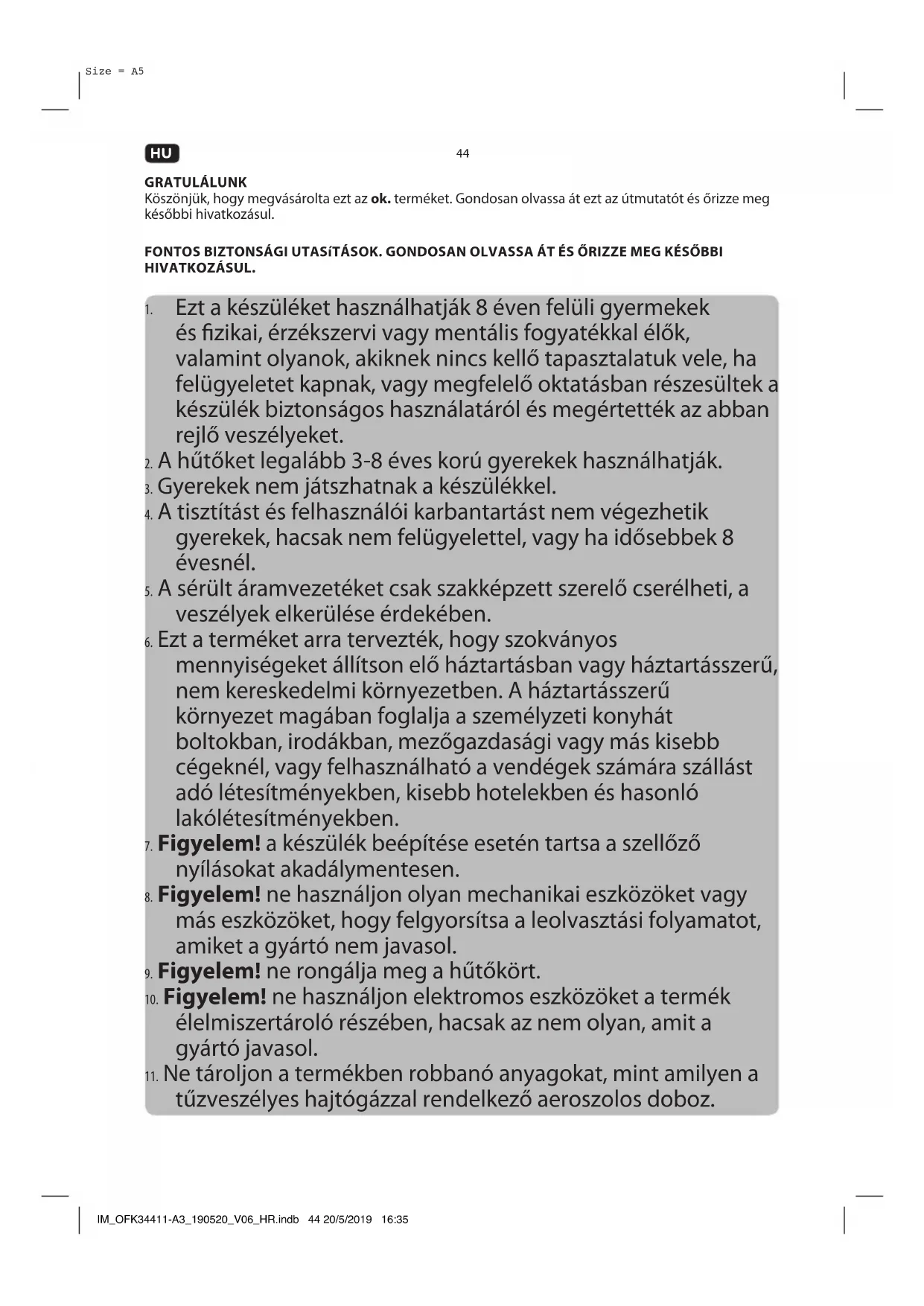

GRATULÁLUNK Köszönjük, hogy megvásárolta ezt az ok. terméket. Gondosan olvassa át ezt az útmutatót és őrizze meg későbbi hivatkozásul. FONTOS BIZTONSÁGI UTASíTÁSOK. GONDOSAN OLVASSA ÁT ÉS ŐRIZZE MEG KÉSŐBBI HIVATKOZÁSUL.

Ezt a készüléket használhatják 8 éven felüli gyermekek és zikai, érzékszervi vagy mentális fogyatékkal élők, valamint olyanok, akiknek nincs kellő tapasztalatuk vele, ha felügyeletet kapnak, vagy megfelelő oktatásban részesültek a készülék biztonságos használatáról és megértették az abban rejlő veszélyeket.

2. A hűtőket legalább 3-8 éves korú gyerekek használhatják.

3. Gyerekek nem játszhatnak a készülékkel.

4. A tisztítást és felhasználói karbantartást nem végezhetik

gyerekek, hacsak nem felügyelettel, vagy ha idősebbek 8 évesnél.

5. A sérült áramvezetéket csak szakképzett szerelő cserélheti, a

veszélyek elkerülése érdekében.

6. Ezt a terméket arra tervezték, hogy szokványos

mennyiségeket állítson elő háztartásban vagy háztartásszerű, nem kereskedelmi környezetben. A háztartásszerű környezet magában foglalja a személyzeti konyhát boltokban, irodákban, mezőgazdasági vagy más kisebb cégeknél, vagy felhasználható a vendégek számára szállást adó létesítményekben, kisebb hotelekben és hasonló lakólétesítményekben.

7. Figyelem! a készülék beépítése esetén tartsa a szellőző

nyílásokat akadálymentesen.

8. Figyelem! ne használjon olyan mechanikai eszközöket vagy

más eszközöket, hogy felgyorsítsa a leolvasztási folyamatot, amiket a gyártó nem javasol.

9. Figyelem! ne rongálja meg a hűtőkört.

10. Figyelem! ne használjon elektromos eszközöket a termék

élelmiszertároló részében, hacsak az nem olyan, amit a gyártó javasol.

11. Ne tároljon a termékben robbanó anyagokat, mint amilyen a

tűzveszélyes hajtógázzal rendelkező aeroszolos doboz. IM_OFK34411-A3_190520_V06_HR.indb 44 20/5/2019 16:3545

12. Figyelmeztetés: A hűtőközeg és a szigetelő gáz gyúlékony.

Amikor ártalmatlanítja a terméket, akkor csak az erre felhatalmazott gyűjtőhelyen tegye vagy vegye fel a kapcsolatot a kereskedőjével.

13. Az élelmiszer-szennyeződés elkerülése érdekében vegye

gyelembe az alábbi utasításokat: -Az ajtó hosszabb ideig tartó nyitva hagyása jelentős hőmérséklet-növekedést okozhat a készülék rekeszeiben. -Tisztítsa rendszeresen az élelmiszerrel érintkező felületeket és a vízelvezetés elérhető részeit. -Tisztítsa meg a víztartályokat, ha két napig nem használják őket; öblítse át a vízvezetékhez csatlakoztatott vízrendszert, ha nem vett belőle vizet 5 napja. -A nyers húst és halat megfelelő tartókban tárolja a hűtőben, hogy ne érintkezzenek más élelmiszerrel, vagy ne csöpögjenek rá másra. -A kétcsillagos mélyhűtőrekeszek előfagyasztott élelmiszerek tárolására, jégkrém tárolására és előállítására, valamint jégkockák előállítására alkalmasak. -Az egy-, két- és háromcsillagos rekeszek nem alkalmasak friss élelmiszer lefagyasztására. -Ha a hűtőszekrény hosszabb ideig üres marad, kapcsolja ki, olvassza ki, tisztítsa meg, szárítsa ki, majd maradjon nyitva az ajtaja, hogy ne képződjön penész a készülék belsejében.

14. Kövesse a Tisztítás és karbantartás fejezetben leírt

15. Az első használat előtt gyelmesen olvassa el ezt a használati utasítást, és adja tovább a termékkel.

Figyeljen oda a terméken és a használati utasításban lévő gyelmeztetésekre. A készülék biztonságos használatára és karbantartására vonatkozó fontos információkat tartalmaznak.

16. Ne helyezzen nehéz tárgyakat a készülék tetjére.

17. Soha ne merítse a készülék elektromos alkatrészeit víz alá működtetés vagy tisztítás közben. Soha

ne tartsa folyóvíz alá a készüléket.

18. Semmilyen körülmények között (pl. a tápkábel károsodása, a termék leesése stb. esetén) ne kísérelje

meg önmaga megjavítani a terméket. A szervizelés és a javítások elvégzéséhez lépjen kapcsolatba egy hivatalos szervizközponttal.

19. Az otthonában található hálózati feszültségnek meg kell egyeznie a készüléken olvasható hálózati

20. Csak a konnektorból való kihúzással tudja teljesen leválasztani a terméket az elektromos hálózatról.

Ügyeljen arra, hogy a tápcsatlakozó használható állapotban legyen.

21. Vigyázzon, hogy az áramvezeték ne sérüljön, ha éles sarkokkal vagy kiszögellésekkel kerül

22. Tartsa távol a készüléket, beleértve az áramvezetéket és a csatlakozót is, mindenféle hőforrástól,

mint például sütők, főzőlapok, vagy más hőtermelő készülékek/tárgyak.

23. Csak a csatlakozónál fogva húzza ki a készüléket a konnektorból. A vezetéket ne húzza.

24. A készüléket húzza ki a konnektorból, ha nem használja, ha hibát észlel, ha tisztítja, vagy mielőtt

kiegészítő alkatrészeket szerel fel vagy le.

25. Csak száraz beltéri helységben használja a készüléket, odakint soha.

26. Ez a termék nem alkalmas kereskedelmi használatra. Csak otthoni használatra való.

27. Győződjön meg, hogy az elektromos alkatrészek, feszültség alatt álló alkatrészek és az áramkábel

nem kapnak nedvességet.

28. Ne használjon olyan alkatrészt, mely nem ehhez a készülékhez lett mellékelve, illetve amit nem a

29. Ne fedje le a készüléket használat közben. Gyulladásveszély!

30. FIGYELEM! A hűtőgép elhelyezésekor gyeljen arra, hogy a hálózati kábel ne csípődjön be és ne

31. FIGYELEM! Ne tegyen elosztókat, hosszabbítókat a készülék hátoldalára.

32. Vigyázat! Tűzveszély! Gyúlékony anyagok

33. FIGYELEM! A készülék használata, karbantartása és ártalmatlanítása során, kérjük,

gyeljen a bal oldalon elhelyezett piktogramra a készülék hátoldalán (hátfal vagy kompresszor).

34. Ez a tűzveszély gyelmeztetés. A hűtőközeg-vezetékekben és a kompresszorban gyúlékony

anyagok vannak. Kérjük, tartsa távol a készüléket tűzforrásoktól használat, karbantartás és ártalmatlanítás közben."

RENDELTETÉSSZERŰ HASZNÁLAT

Ez a termék csupán élelmiszerek és italok hűtésére és fagyasztására alkalmas. Bármilyen más felhasználás megrongálhatja az eszközt vagy sérüléseket okozhat. A termék csak háztartási célú használatra szolgál, nem kereskedelmi célú használatra lett tervezve. Az Imtron GmbH nem vállal felelősséget a termék nem körültekintő, illetve helytelen használatából, valamint a gyártó által meghatározott rendeltetéstől eltérő használatból eredő, a készülékben vagy az Ön értékeiben bekövetkezett károkért, vagy személyi sérülésekért. IM_OFK34411-A3_190520_V06_HR.indb 46 20/5/2019 16:3547

VEZÉRLŐK ÉS ALKATRÉSZEK

A. Hőmérsékletszabályozó B. Jelzőfény C. Hűtőgép belseje D. Üvegpolc (3 x) E. Zöldségesrekesz (friss élelmiszerek rekesze) F. Fagyasztó G. Fagyasztórekeszek (3 x) H. Hálózati kábel csatlakozóval (nem látható)

I. Állítható lábak, elöl

J. Mélyhűtő ajtó K. Palacktartó L. Hűtőgépajtó M. Ajtópolc (1 x nagy, 2 x kicsi)

1 x Kombinált hűtőszekrény és fagyasztó 2 hatdarabos tojástartó 1 x Jégkocka tálca 1 × használati útmutató TARTOZÉKOK

• 2 hatdarabos tojástartó (nem látható)

• Jégkockatartó (nem látható)

AZ ELSŐ HASZNÁLAT ELŐTT

• Óvatosan vegye ki a terméket és az alkatrészeket az eredeti csomagolából. Ajánlatos az eredeti csomagolást megőrizni, hogy abban tárolhassa a készüléket. Ha kidobja az eredeti csomagolást, legyen tekintettel a hatályos jogszabályokra. Ha bármilyen kérdése van a hulladékkezeléssel kapcsolatban, lépjen kapcsolatba a helyi hulladékkezelési központtal.

• Ellenőrizze, hogy a szállított alkatrészek hiánytalanul és épen megvannak-e. Ha a szállított termékek hiányosak vagy sérültek, azonnal lépjen kapcsolatba a viszonteladóval.

• A kicsomagolás után a Tisztítás és karbantartás fejeztben leírtak szerint járjon el. Figyelmeztetés Ha a hűtőszekrényt szállítás vagy elhelyezés során oldalára fordítva tárolták, felállítva, függőleges pozícióban kell hagyni 12 órát mielőtt az áramvezetékhez csatlakoztatná. ELHELYEZÉS

ábra Helyezze a terméket vízszintes és stabil felületre. Minden oldalnál tartsa be a minimális távolságot.

ábra Az egyenetlenséget az igazítható első lábakkal lehet kompenzálni.

ábra A hűtőszekrény három üvegpolccal van ellátva, melyek igény szerint eltávolíthatók, húzza őket ki előrefelé. A két felső üvegpolc különböző magasságokban használható. IM_OFK34411-A3_190520_V06_HR.indb 47 20/5/2019 16:3548 Size = A5

ábra Dugja be az áramkábelt a legközelebbi aljzatba. Megjegyzés: Hagyja a készüléket előhűlni 2-3 órát mielőtt ételt tárolna benne. Hűtőszekrény hőmérséklet beállítása

ábra Állítsa be a hőmérsékletet a hőmérséklet-szabályozóval. Az 1 – 7. szint nem felel meg konkrét hőmérsékleti értéknek. A 0 pozícióban a készülék ki van kapcsolva. Minél alacsonyabb a beállított érték, annál magasabb a belső hőmérséklet. Megjegyzés:

• Ha szeretné ellenőrizni a hőmérsékletet, helyezzen el a kereskedelemben elérhető hőmérőt a készülék belsejében.

• A készülék hőmérséklete függ a környezeti hőmérséklettől és a hőmérséklet-szabályozó beállításától.

• Ellenőrizze, hogy a készülék ajtaja megfelelően be van-e zárva, és nem akadályozza-e az ajtó becsukását élelmiszer. Izzócsere Figyelem! Válassza le a hálózati csatlakozót izzócsere előtt.

ábra Ha szeretné kicserélni a belső világítás izzóját, akkor először távolítsa el a csavart és a burkolatot. Csavarja ki a kiégett izzót, és cserélje ki E14-5 (max. 10 W) egyenértékű modellre. Szerelje vissza a burkolatot, és csavarozza vissza.

• Ha szükséges, és ha a helyiség is úgy kívánja, az ajtók nyílási iránya megváltoztatható. Ehhez kövesse az alábbi utasításokat a megadott sorrendben.

• Az alábbi eszközökre lesz szükség: 10 mm-es csavarkulcs és csillagfejű csavarhúzó. Mivel a megfelelő szerszámok egyediek, az alábbi útmutatásokban nem kerülnek külön említésre.

• Ehhez a munkához más fedélre van szükség, amit a készülékkel együtt kínálunk.

• A biztonság kedvéért, vegye le az ajtó tálcáit, hogy nehogy megsérüljenek. Felső ajtó

1. Távolítsa el a négy sapkát a felső műanyag fedélből, és csavarozza ki mind a négy csavart. Távolítsa

el a műanyag fedelet. Tartsa az összes alkatrészt biztos helyen. Csavarozza le a felső sarokvasat. Lecsavarozásnál tartsa a hűtőszekrény ajtaját erősen, különben megrongálódhat.

2. Húzza ki az ajtót és tegye puha és tiszta felületre.

1. Tartsa meg a fagyasztó ajtaját és távolítsa el a két csavart a középső csuklópántról.

2. Húzza a fagyasztó ajtaját felfelé és tegye puha és tiszta felületre.

3. Távolítsa el a fagyasztó rész feletti két tok befedést és a vakdugót a fagyasztó ajtajának tetején és

tegye be őket a lyukakba a másik oldalon. Hűtőszekrény alja Figyelem! Húzza ki a hálózati dugaszt! IM_OFK34411-A3_190520_V06_HR.indb 48 20/5/2019 16:3549

1. Döltse meg a hűtőszekrényt, hogy tudjon az alján dolgozni vagy helyezze a hűtőszekrényt teljesen a

hátára. Győződjön meg, a háta puha és tiszta felületen fekszik. Csavarozza ki a lábakat mindkét oldalon egy imbuszkulccsal. Lazítsa meg a csavarokat és távolítsa el az alsó sarokvasat.

2. Távolítsa el az ajtó sarokpánt csavarját, fordítsa meg a sarokvasat és csavarozza az ajtó sarokpánt

csavarját ugyanabba a lyukba, csak a másik oldalról.

3. Rögzítse csavarral a megfordított sarokpántot a bal oldalra. Csavarozza a lábakat a vasakhoz mindkét

oldalon. Helyezze a hűtőszekrényt vissza a lábára és ha szükséges igazítsa meg. Az ajtó felszerelése Figyelem! Miután a hűtőszekrényt visszahelyezte a lábaira függőleges pozícióba, várjon 2 órát mielőtt bedugná az áramba, hogy a hűtőrendszer visszanyerje teljes kapacitását.

1. Helyezze a fagyasztó ajtaját az alsó sarokpántra.

Fordítsa meg a középső pántot és tegye a csavart a fagyasztó ajtaján a bal lyukba és csavarozza oda a pántot szorosan. A fagyasztó ajtaja most készen van. Ellenőrizze a helyes működést és csukódást.

2. Csavarozza ki a csavart a felső pántból. Fordítsa meg a pántot, tegye be és csavarja be újra a csavart a

másik oldalról a lyukon keresztül.

3. Távolítsa el a csavarokat a bal oldalon, és csavarja be őket a jobb oldalon.

4. Helyezze a hűtőszekrény ajtajának bal oldalán található lyukat a középső pánt csavarjába és tartsa az

ajtót erősen. Helyezze a felső sarokpánt csavarját a hűtőszekrény ajtajának tetején lévő bal lyukba. Csavarozza a felső sarokpántot a hűtőszekrényhez. Ellenőrizze a helyes működést és csukódást. Helyezze a bal oldali dugaszt a bal oldali tok másik oldalán lévő kapcsolóba. A kábeleket úgy helyezze el, hogy ne lehessen őket összenyomni.

5. Tegye vissza a műanyag fedelet a hűtőgépre, és rögzítse a négy csavarral. Zárja be a négy lyukat egy-

egy sapkával. ENERGIAMEGTAKARíTÁSI TIPPEK

• Ne tegye a terméket hőforrás közelébe (fűtőtest vagy konyhai kályha, stb.).

• Győződjön meg, a levegő szabadon áramlik a hűtőszekrény és a fagyasztó körül.

• Ha jégréteg jelenik meg, olvassza le a terméket. A vastag jégréteg befolyásolja a hideg átadását, így az energiafogyasztás megnövekedik.

• Amikor kinyitja az ajtót, hogy ételt vegyen ki, csukja azt gyorsan vissza. A rövidebb ajtó nyitvatartás kevesebb jéglerakódást okoz a fagyasztó falain.

• Válassza ki a hőmérséklet-szabályozási beállítást a termékben elhelyezett mennyiségű áru szerint.

• Az élelmiszer tárolására használjon ókokat, kosarakat vagy polcokat. Ha a termék energiafogyasztása hatékony, a fogyasztás minimalizálható. TISZTíTÁS ÉS KARBANTARTÁS Figyelmeztetés

• Tisztítás előtt húzza ki a terméket a hálózatból.

• Tisztításnál soha ne használjon oldószereket vagy súroló anyagokat, durva keféket, fémes vagy éles tárgyakat. Az oldószerek károsak az emberi egészségre és megtámadhatják a műanyag részeket, miközben a súroló tisztító anyagok és eszközök megkarcolhatják a felületet.

• Soha ne használjon olajat vagy zsírt az ajtótömítésnél. Egy idő után ez porózussá teszi.

• Ne használjon gőztisztító berendezést. A gőz kapcsolatba léphet a termék elektromos részeivel és rövidzárlatot okozhat.

• Tisztítsa meg a termék külső felületét egy enyhén nedves ronggyal és alaposan szárítsa meg.

• Győződjön meg, hogy a termék belsejébe nem jut víz (például a kapcsolón keresztül).

• Az ajtó tömítését csak vízzel törölje át és utána alaposan törölje meg.

• Az eltávolítható részeket, mint például üvegpolcok, ki lehet venni tisztítás céljából. IM_OFK34411-A3_190520_V06_HR.indb 49 20/5/2019 16:3550 Size = A5

LEOLVASZTÁS Ha a hűtőszekrény használata során hosszabb szünet jelentkezik, a következő lépéseket kell megtenni:

• Húzza ki a készüléket.

• Ürítse ki a terméket.

• Takarítsa ki a fagyasztó belsejét és hagyja kiszáradni.

• Óvatosan takarítsa meg az összes tartozékot (zöldséges rekesz, ajtó rekeszek, üvegpolcok, stb.)

• Hagyja az ajtót nyitva, hogy elkerülje a kellemetlen szagokat és a penész kialakulását.

Feszültség : 220 - 240 V~ Frekvencia : 50 Hz Névleges áramerősség : 0,4 A Energiafogyasztás kWh/24h : 0,293 kwh kWh/év : 107 kwh Környezeti hőmérséklet : 16 °C - 43 °C Hűtőszekrény nettó űrtartalma : 98 L Fagyasztó nettó űrtartalma : 52 L Méret : 520 x 560 x 1470 mm Mélység nyitott ajtóval : 1060 mm Izzó / típus : E14-5 (max. 10 W) Ezt a terméket úgy tervezték, hogy N-től T-ig terjedő klímaosztályban használják. Klímaosztály Környezeti hőmérséklet N +16 to +32 °C ST +16 to +38 °C T +16 to +43 °C

Ha üzemeltetés közben bármilyen rendellenességet tapasztal, tekintse át a következő táblázatot. Ha a probléma nem oldódik meg a Megoldás részben foglaltak elvégzését követően, vegye fel a kapcsolatot a forgalmazóval. Probléma Lehetséges okok Megoldás A készülék nem működik • Megszakadt az áramellátás • Ellenőrizze az áramellátást A hőmérséklet a rekeszekben nem elég alacsony.

• Az ajtó nincs szorosan becsukva vagy túl gyakran kinyitják.

• Rendezze el újra az ételeket, hogy az ajtót szorosan be lehessen csukni.

• A környezeti hőmérséklet alacsonyabb 16 °C-nál vagy magasabb 43 °C-nál

• Ezt a terméket környezeti hőmérsékleten, 16 °C - 43 °C fok között kell működtetni. A víz a rekesz alsó részében gyűl össze

• Az étel kapcsolatba kerül a rekesz hátsó falával

• Tegye el az ételt vagy a tárolót a hátsó faltól A belső lámpa nem gyúl fel

• A lámpa meghibásodott • Vegye fel a kapcsolatot a szerviz központtal

Ne tegye ezt a készüléket a válogatás nélküli kommunális hulladékba. Vigye el a villamos és elektronikus készülékek számára kijelölt WEEE gyűjtőpontba. Ha így tesz, segít megőrizni a természeti erőforrásokat és védi a környezetet. További információért vegye fel a kapcsolatot az értékesítőjével vagy a helyi hatósággal. A hűtőgépet képzett szakembernek kell kiüríteni és ártalmatlanítani az országos és helyi szabályoknak megfelelően, mielőtt a készüléket kidobnánk. IM_OFK34411-A3_190520_V06_HR.indb 50 20/5/2019 16:3551

EU Termék adatlap OFK 34411 A3 1/1 A jelen termék adatlap a 3. cikk b) bekezdés, III. Függeléke szerinti a Bizottság 1060/2010/EU felhatalmazáson alapuló rendelete a 2010/30/EU európai parlamenti és tanácsi irányelvnek a háztartási hűtőkészülékek energiafogyasztásának címkézése tekintetében. a Szállító védjegyei OK b Model azonosító OFK 34411 A3 c Háztartási hűtő készülék modellek

kategória 7 d Energiahatékonysági osztály

A+++ e Közösségi ökocímke a Tanács 66/2010/EK rendelete szerint nem alk. Szimbólum Érték Egység f Éves energiafogyasztás

Tárolási űrtartalom és ha szükséges csillag besorolása minden rekesznek

nem alk. L Lenti rekesz

nem alk. L Bortároló rekesz

wma nem alk. L Tároló friss élelmiszernek

nem alk. L Jégkocka készítő rekesz és nulla csillag rekesz nem alk. L Egy csillagos rekesz V* nem alk. L Két csillagos rekesz V** nem alk. L Három csillagos rekesz V*** nem alk. L Fagyasztó rekesz (négy csillagos rekesz) V**** 52 L h Tervezési hőmérséklet „(más rekeszek) nem alk.

Jégmentes állapotra vonatkozó adatok minden rekeszre: Más rekesz nem alk. Lenti rekesz nem alk. Bortároló rekesz nem alk. Tároló friss élelmiszernek nem alk. Hűtő rekesz nem alk. Jégkocka készítő rekesz és nulla csillag rekesz nem alk. Egy csillagos rekesz nem alk. Két csillagos rekesz nem alk. Három csillagos rekesz nem alk. Fagyasztó rekesz (négy csillagos rekesz) nem alk. j Tárolási idő meghibásodás esetén (hőmérséklet-növelési idő) 13 h k Fagyasztási képesség 2,5 kg/24h l Klímaosztály

N – T m Levegőben terjedő akusztikus zajkibocsátás 42 dB(A) re1 pW

Háztartási hűtőszekrény készülék kategóriák: 1 = Hűtőszekrény egy vagy két tároló résszel friss élelmiszer számára; 2 = Hűtőszekrény alsó térrel, alsó rekesszel, hűtő készülékkel és bor tárolóval; 3 = Hűtőszekrény hűtő térrel és hűtőszekrény nulla csillagos rekesszel; 4 = Hűtőszekrény egy csillagos rekesszel; 5 = Hűtőszekrény két csillagos rekesszel; 6 = Hűtőszekrény három csillagos rekesszel; 7 = Hűtő egységek és fagyasztók; 8 = Fagyasztószekrény; 9 = Fagyasztóláda; 10 = Többcélú hűtő egység és más hűtő készülék.

Tartomány: A+++ (leghatékonyabbtól) D (legkevésbé hatékonyig)

Standard tesztelési eredmények alapján 24 óránál hosszabb időszakra. Az aktuális fogyasztás a készülék felhasználásától és helyétől függ.

• = rekesz -6°C vagy hidegebb; *** = Mélyhűtő tárolási rész -18°C vagy hidegebb; **** = Fagyasztó és mélyfagyasztó rész -18°C vagy hidegebb és legalacsonyabb fagyasztási képesség

„más rekesz” alatt az olyan rekeszt értjük, amely nem bortároló és, amelyet bizonyos élelmiszerek magasabb hőmérsékleten, pl.+ 14 °C fokon való tárolására terveztek.

Klímaosztály SN: Ezt a készüléket úgy tervezték, hogy + 10°C és +32°C közötti környezeti hőmérsékleten működjön; Klímaosztály N: Ezt a készüléket úgy tervezték, hogy + 16°C és +32°C közötti környezeti hőmérsékleten működjön; Klímaosztály ST: Ezt a készüléket úgy tervezték, hogy + 16°C és +38°C közötti környezeti hőmérsékleten működjön; Klímaosztály T: Ezt a készüléket úgy tervezték, hogy + 16°C és +43°C közötti környezeti hőmérsékleten működjön. IM_OFK34411-A3_190520_V06_HR.indb 51 20/5/2019 16:3552 Size = A5
