KULLANIM KILAVUZU OFK 34411 A3 OK

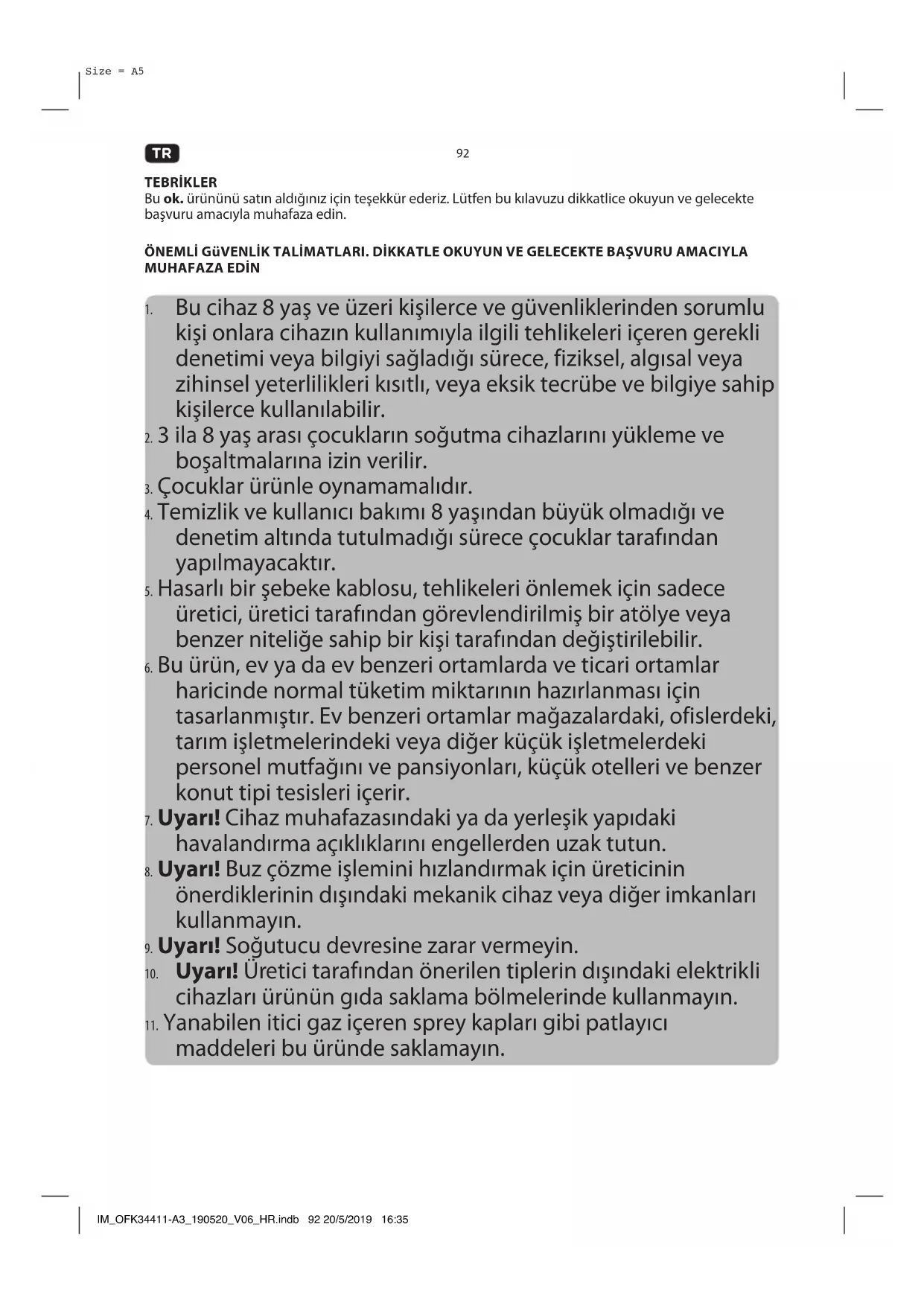

TEBRİKLER Bu ok. ürününü satın aldığınız için teşekkür ederiz. Lütfen bu kılavuzu dikkatlice okuyun ve gelecekte başvuru amacıyla muhafaza edin. ÖNEMLİ GüVENLİK TALİMATLARI. DİKKATLE OKUYUN VE GELECEKTE BAŞVURU AMACIYLA

Bu cihaz 8 yaş ve üzeri kişilerce ve güvenliklerinden sorumlu kişi onlara cihazın kullanımıyla ilgili tehlikeleri içeren gerekli denetimi veya bilgiyi sağladığı sürece, fiziksel, algısal veya zihinsel yeterlilikleri kısıtlı, veya eksik tecrübe ve bilgiye sahip kişilerce kullanılabilir.

2. 3 ila 8 yaş arası çocukların soğutma cihazlarını yükleme ve

boşaltmalarına izin verilir.

3. Çocuklar ürünle oynamamalıdır.

4. Temizlik ve kullanıcı bakımı 8 yaşından büyük olmadığı ve

denetim altında tutulmadığı sürece çocuklar tarafından yapılmayacaktır.

5. Hasarlı bir şebeke kablosu, tehlikeleri önlemek için sadece

üretici, üretici tarafından görevlendirilmiş bir atölye veya benzer niteliğe sahip bir kişi tarafından değiştirilebilir.

6. Bu ürün, ev ya da ev benzeri ortamlarda ve ticari ortamlar

haricinde normal tüketim miktarının hazırlanması için tasarlanmıştır. Ev benzeri ortamlar mağazalardaki, ofislerdeki, tarım işletmelerindeki veya diğer küçük işletmelerdeki personel mutfağını ve pansiyonları, küçük otelleri ve benzer konut tipi tesisleri içerir.

7. Uyarı! Cihaz muhafazasındaki ya da yerleşik yapıdaki

havalandırma açıklıklarını engellerden uzak tutun.

8. Uyarı! Buz çözme işlemini hızlandırmak için üreticinin

önerdiklerinin dışındaki mekanik cihaz veya diğer imkanları kullanmayın.

9. Uyarı! Soğutucu devresine zarar vermeyin.

10. Uyarı! Üretici tarafından önerilen tiplerin dışındaki elektrikli

cihazları ürünün gıda saklama bölmelerinde kullanmayın.

11. Yanabilen itici gaz içeren sprey kapları gibi patlayıcı

maddeleri bu üründe saklamayın. IM_OFK34411-A3_190520_V06_HR.indb 92 20/5/2019 16:3593

12. Uyarı: Soğutma maddesi ve izolasyon gazı alev alabilir.

Ürünü sadece bu işlem için onaylanmış bir toplama yerine vererek tasfiye edin veya satıcınıza danışın.

13. Yiyeceklerin kirlenmesini önlemek için, lütfen aşağıdaki

talimatlara uygun davranın: -Kapının uzun süre açılması, cihazın bölmelerinde sıcaklığın belirgin şekilde artmasına neden olabilir. -Gıda ve erişilebilir drenaj sistemleri ile temas edebilecek yüzeyleri düzenli olarak temizleyin. -Su depolarını 48 saat boyunca kullanılmamışlar ise temizleyin; su 5 gün boyunca çekilmemiş ise, su kaynağına bağlı su sistemini hızla akıtın. -Çiğ et ve balıkları diğer gıdalarla temas etmemeleri veya diğer gıdaların üzerine damlamamaları için buzdolabında uygun kaplarda saklayın. -İki yıldızlı dondurulmuş yiyecek bölmeleri, önceden dondurulmuş yiyecekleri saklamak, dondurma saklamak ya da yapmak ve buz küpü yapmak için uygundur. -Bir, iki ve üç yıldızlı bölmeler, taze yiyeceklerin dondurulması için uygun değildir. -Soğutma cihazı uzun süre boş kalırsa, cihazı kapatın, buzunu çözün, temizleyin, kurulayın ve cihazın içinde küf oluşmasını önlemek için kapağı açık bırakın.

14. Temizlik ve bakım bölümünü dikkate alın.

15. İlk kullanımdan önce bu kullanım kılavuzunu tamamen okuyun ve ürünle beraber teslim edin. Ürün

üzerindeki ve bu kılavuzdaki uyarılara dikkat edin. Ekipmanın kullanımı ve bakımıyla olduğu kadar sizin güvenliğiniz hakkında da önemli bilgiler içermektedir.

16. Ürünün üzerine ağır cisimler koymayın.

17. Temizleme veya işletim sırasında ürünün hiçbir elektrikli parçasını su içerisine sokmayın. Ürünü asla

akan suyun altına tutmayın.

18. Hiç bir koşul altında (örn. Elektrik kablosu hasarı, ürün düşürülmüş ise, vs) ürünü kendiniz onarmaya

kalkışmayın. Hizmet ve onarımlar için, lütfen yetkili bir servis elemanına danışın.

19. Evinizdeki ana elektrik ürünün üzerindeki değer etiketindeki bilgiyle uyuşmalıdır.

20. Sadece fişin elektrik prizinden çekilmesi ürünü tamamiyle elektrik şebekesinden ayırabilir. Lütfen

güç fişinin işletim için uygun koşullarda olduğundan emin olun.

21. Elektrik kablosunu, dolanmalardan veya sivri köşelere temas etmekten doğabilecek hasarlardan

22. Bu cihazı, güç kablosu ve güç fişi dahil olmak üzere fırın, elektrik ocağı gibi ısı kaynaklarından ve

diğer ısı üreten cihaz/cisimlerden uzak tutun.

23. Elektrik prizinden fişi çekerken sadece fişin kendisini tutun. Kablosundan çekmeyin.

24. Ürün kullanımda değilken, arıza durumlarında, aksesuarları takmadan veya çıkarmadan önce ve her

temizlemeden önce ürünün fişini çekin.

25. Bu ürünü kuru kapalı alanlarda kullanın, asla açık alanda kullanmayın.

26. Bu ürün ticari kullanım için uygun değildir. Sadece ev içi kullanım için tasarlanmıştır.

27. Elektrikli parçaların, içinden elektrik geçen parçaların ve güç kablosunun ıslanmamasına dikkat

28. Makineye sadece üretici tarafından tavsiye edilen ya da üretici tarafından sağlanan aksesuarları

29. Makine çalışırken örtmeyiniz. Yanma riski!

30. UYARI! Cihazı yerleştirirken, besleme kablosunun sıkışmadığından veya hasar görmediğinden emin

31. UYARI! Birden fazla portatif soket çıkışlı portatif güç kaynağını cihazın arkasına

32. İkaz: Yangın tehlikesi! Yanıcı maddeler.

33. UYARI! Cihazın kullanımı, servisi ve tasarrufu sırasında, lütfen cihazın arka tarafında (arka panel veya

kompresör) bulunan sol taraftaki sembole dikkat edin.

34. Bu sembol, yangın uyarı sembolüdür. Soğutucu borularında ve kompresörde yanıcı maddeler

bulunmaktadır. Lütfen kullanım, servis ve tasarruf sırasında yangın kaynağından uzakta olun.

Bu ürün yalnızca yiyecek ve içecekleri soğutmaya ve dondurmaya uygundur. Tüm diğer kullanımlar cihaza zarar verebilir veya yaralanmaya yol açabilir. Bu ürün, ticari kullanıma yönelik değil, sadece ev tipi kullanım için tasarlanmıştır. Imtron GmbH ürünün dikkatsiz veya yanlış kullanımı ya da ürünün üretici tarafından belirtilen amaca uymayan kullanımı nedeniyle ürüne hasar, maddi hasar veya kişisel yaralanma için herhangi bir sorumluluk kabul etmez. IM_OFK34411-A3_190520_V06_HR.indb 94 20/5/2019 16:3595

A. Sıcaklık kontrolü B. Hafif C. Soğutucu iç teçhizatı D. Cam raf (3 x) E. Sebze bölmesi (taze yiyecek bölmesi) F. Freezer G. Dondurucu kutuları (3 x) H. Fişli güç kablosu (gösterilmemiştir)

I. Ayarlanabilir ayak, ön

J. Dondurucu kapısı K. Şişe rafı L. Soğutucu kapısı M. Kapaklı raf (1 x büyük, 2 x küçük)

1 x Soğutucu - dondurucu kombinasyonu 2 x 6 Yumurta kapasiteli yumurta muhafazası 1 x Buz küpü tepsisi 1 x Kullanım kılavuzu AKSESUARLAR

• 2 x 6 yumurta kapasiteli yumurta muhafazası (gösterilmemiştir)

• Buz küpü yapıcı (gösterilmemiştir)

İLK KULLANIMDAN ÖNCE

• Ürünü ve aksesuarı dikkatlice orijinal ambalajdan çıkarın. Daha sonra kullanmak üzere orijinal ambalajın saklanması önerilir. Orijinal ambalajı tasfiye etmek istiyorsanız bunu geçerli yasal düzenlemelere göre yapın. Doğru tasfiyeyle ilgili sorularınız varsa belediyenize danışın.

• Ambalaj içeriğinin tam olup olmadığını ve hasar bakımından kontrol edin. Ambalaj içeriği eksik ise veya hasar tespit ederseniz derhal satış yerinize başvurun.

• Paketi açtıktan sonra, lütfen Temizlik ve bakım bölümüne bakın. Uyarı Soğutucu depolanmış, nakledilmiş veya nakliye veya kurulum sırasında yanlara eğilmişse şebekeye bağlanmadan önce dik konumda 12 saat bekletilmelidir. KURULUM Şek.

Üniteyi dengeli ve düz bir yüzeye yerleştirin. Yer yöne minimum uzaklığı koruyun. Şek.

Zemindeki eğim ayarlanabilir ön ayakla telafi edilebilir. Şek.

Soğutucuda istenirse öne doğru çekilerek çıkartılabilir üç cam raf vardır. Üstteki iki cam raf farklı yüksekliklere ayarlanabilir. IM_OFK34411-A3_190520_V06_HR.indb 95 20/5/2019 16:3596 Size = A5

Elektrik fişini uygun şebeke prizine takın. Not: İçine gıda koymadan önce ürünü yaklaşık 2-3 saat önden soğutun. Soğutucu sıcaklığının ayarlanması Şek.

Sıcaklık kontrolü ile sıcaklığı ayarlayın. 1-7 seviyeleri, belirli bir sıcaklığa karşılık gelmez. 0 konumunda, cihaz kapatılmıştır. Ayar ne kadar düşük olursa, iç sıcaklık o kadar yüksek olur. Not:

• Sıcaklığı kontrol etmek için, cihaza ticari olarak satılan bir termometre yerleştirin.

• Ünitedeki sıcaklık, ortam sıcaklığına ve sıcaklık kontrol cihazının ayarına bağlıdır.

• Ürünün kapısının uygun şekilde kapatıldığından ve yiyecek ile bloke olmadığından emin olun. Ampulü değştrn Uyarı! Ampulü değiştirmeden önce fişi prizden çekin. Şek.

Dahili aydınlatmanın ampulünü değiştirmek için önce vidayı sonra da kapağı çıkarın. Arızalı ampulü sökün ve eşdeğer bir model E14-5 (Maks. 10 W) ile değiştirin. Kapağı takın ve tekrar vidalayın. KAPAKLARIN YÖNÜNÜN DEĞİŞTİRİLMESİ Not:

• Gerekirse ve mekan izin verirse kapakların açılma yönü değiştirilebilir. Bunun için aşağıdaki tüm talimatlar verilen sırada izleyin.

• Aşağıdaki aletler gereklidir: 10 mm İngiliz anahtarı ve yıldız tornavida. Uygun aletlerin benzersizliğinden dolayı bunlar aşağıdaki talimatlarda ayrıca belirtilmemiştir.

• Bu işlem için üniteyle verilen farklı bir kapak gereklidir.

• Emniyetiniz için hasar görmemesi amacıyla kapak tepsilerini çıkarın. En üst kapak

1. Üst plastik kapaktaki dört başlığı ve dört vidayı da çıkarın. Plastik kılıfını kaldırın. Tüm parçaları güvenli

bir şekilde saklayın. Üst menteşe plakasını sökün. Sökerken soğutucuyu sıkıca tuttuğunuzdan emin olun; aksi takdirde, hasar görebilir.

2. Kapağı çekip çıkartın ve yumuşak ve temiz bir yüzeye koyun.

1. Dondurucu kapağını tutun ve orta menteşedeki iki vidayı çıkarın.

2. Dondurucu kapağını yukarıya doğru çekip çıkartın ve yumuşak ve temiz bir yüzeye koyun.

3. Dondurucu bölmesindeki iki kör başlığı ve dondurucu kapağının en üstündeki yıldız işaretli tapaları

çıkartın ve karşı taraardaki deliklere takın. Soğutucu tabanı Dkkat! Şebeke fişini çekip çıkarın!

1. Tabanda çalışabilmek için soğutucuyu eğin ya da soğutucuyu tamamen arkası üzerine yatırın. Arka

kısmın yumuşak ve temiz bir yüzeye yerleştirildiğinden emin olun. Lokma anahtarı kullanarak her iki yandaki ayakları sökün. Vidaları gevşetin ve alt menteşe plakasını çıkarın.

2. Kapak menteşe cıvatasını çıkartın, menteşe plakasını ters çevirin ve kapak menteşe pimini diğer

taraftan aynı deliğe vidalayın.

3. Çevrilmiş menteşe plakasını vidalarla sol tarafa bağlayın. Ayağı her iki yandaki plakaların içine vidalayın.

Soğutucuyu geri ayakları üzerine dikin ve gerekirse ayarlayın. IM_OFK34411-A3_190520_V06_HR.indb 96 20/5/2019 16:3597

Kapağın takılması Dikkat! Soğutucuyu ayakları üzerine diktikten sonra soğutma sisteminin tam kapasitesini kazanması için şebeke elektriğine bağlamadan önce 2 saat bekleyin.

1. Dondurucu kapağını alt menteşeye yerleştirin. Orta menteşeyi çevirin ve cıvatayı dondurucu

kapağının sol deliğine takıp menteşeyi sağlamca vidalayın. Dondurucu kapağı artık takılmıştır. Doğru çalıştığını ve takıldığını kontrol edin.

2. Cıvatayı üst menteşeden çıkarın. Menteşeyi çevirin, yine diğer taraftan delikten cıvataya takıp

3. Sol taraftaki vidayı çıkarın ve sağ tarafa vidalayın.

4. Soğutucu kapağının solundaki deliği orta menteşenin cıvatasının üzerine yerleştirip kapağı sıkıca

tutun. Üst menteşe cıvatasını soğutucu kapağının en üstündeki sol deliğe takın. Üst menteşe plakasını soğutucuya vidalayın. Doğru çalıştığını ve takıldığını kontrol edin. Soldaki tapayı sol başlığın altındaki anahtarın içine takın. Kabloları sıkışmayacak şekilde yerleştirin.

5. Plastik kapağı tekrar soğutucunun üzerine yerleştirin ve dört vidayla sabitleyin. Dört yuvayı dört

kapakla kapatın. ENERJİ TASARRUFU PüF NOKTALARI

• Ürünü petek, fırın gibi bir ısı kaynağının yakınına yerleştirmeyin.

• Soğutucu ile dondurucu etrafında hava akışının engellenmediğinden emin olun.

• Buz katmanı oluşmuşsa buz çözme işlemi uygulayın. Kalın buz katmanı soğuğun iletimini etkileyerek enerji tüketimini artırır.

• Yiyecek çıkartırken kapağı kısa süreliğine açın. Kapağın kısa süreli açılması dondurucu duvarlarında daha az buz birikmesine yol açar.

• Sıcaklık düzenleyici ayarını ürün doluluk miktarına göre ayarlayın.

• Yiyecekleri saklamak için çekmeceleri, sepetleri ya da raarı kullanın. Ürünün gücü verimli şekilde kullanılırsa enerji tüketimi minimuma iner.

• Ürünü temizlemeden önce prizden çekin.

• Temizlikten önce ürünün fişini çıkartın. Solventler insan sağlığına zararlı olup plastik parçalara zarar verebilir. Aşındırıcı temizlik malzemeleri ile aletler yüzeyleri çizebilir.

• Kapak contalarına asla yağ ya da gres uygulamayın. Zaman içinde gözenek oluşumuna yol açar.

• Buharlı temizlik ekipmanları kullanmayın. Buhar ürünün elektrik parçalarına temas edip kısa devreye yol açabilir.

• Ürünün dış yüzeylerini hafif nemli bir bez ile temizleyin ve sonra iyice kurulayın.

• Ürünün içine hiç su girmemesine (örneğin anahtardan ile) dikkat edin.

• Kapak contasını yalnızca temiz suyla silin ve ardından iyice kurutun.

• Cam raar gibi çıkartılabilir parçalar temizlik için çıkartılabilir. KULLANIMDAN ÇIKARMA Soğutucunun çalışmasına uzun bir süre ara verilecekse aşağıdaki adımlar izlenmelidir:

• Ürünün fişini prizden çıkarın.

• Dondurucu bölmesinin içini temizleyip kurutun.

• Tüm aksesuarları (sebze kapları, kapak bölmeleri, cam raar vb.) dikkatlice temizleyin

• İstenmeyen koku ve küf oluşumunu önlemek için kapağı açık bırakın. IM_OFK34411-A3_190520_V06_HR.indb 97 20/5/2019 16:3598 Size = A5

Gerilim : 220 - 240 V~ Frekans : 50 Hz Anma akımı : 0,4 A Enerji Tüketimi kWh/24sa : 0,293 kwh kWh/yıl : 107 kwh Ortam sıcaklığı : 16 °C - 43 °C Soğutucu net kapasitesi : 98 L Dondurucu net kapasitesi : 52 L Ölçüm : 520 x 560 x 1470 mm Kapak açıkken derinlik : 1060 mm Ampul / tip : E14-5 (Maks. 10 W) Bu ürün, N - T arası iklimsel sınıarda kullanılmak üzere tasarlanmıştır. İklimsel sınıf Ortam sıcaklığı N +16 to +32 °C ST +16 to +38 °C T +16 to +43 °C

Çalışma sırasında herhangi bir sorun olursa lütfen aşağıdaki tabloya bakın. Sorunlar Çözüm altında belirtilen şekilde çözülemiyorsa lütfen üreticinize başvurun. Sorun Muhtemel nedenler Çözüm Ürün çalışmıyor • Elektrik kesilmiştir • Güç kaynağını kontrol edin Bölmelerdeki sıcaklık yeterince düşük değil.

• Kapak sıkıca kapatılmıyor ya da çok sık açılıyor.

• Yiyecekleri yerlerini kapağın sıkıca kapanabileceği şekilde değiştirin.

• Ortam sıcaklığı 16 °C’den düşük ya da 43 °C’den yüksek

• Bu ürün 16°C ile 43°C aralığındaki ortam sıcaklığında çalışacak şekilde tasarlanmıştır Bölmenin alt kısmında su toplanıyor

• Yiyecekler bölmenin arka duvarına temas ediyor

• Yiyecekleri ya da kapları arka duvardan uzaklaştırın İç lamba yanmıyor • Lamba arızalıdır • Servis merkezine başvurun İMHA ETME Bu aygıtı çeşitlerine ayrılmamış belediye çöpüne atmayın. Aygıtı atık elektrikli ve elektronik ekipmanların geri dönüşümü için belirlenen toplama merkezine bırakın. Bu şekilde kaynakların ve çevrenin korunmasına katkıda bulunacaksınız. Daha fazla bilgi için perakende satış mağazasına veya yerel idareye başvurun. Soğutma gazları cihaz hurdaya ayrılmadan önce ulusal ve yerel yönetmeliklere uygun olarak yetkin bir uzman tarafından boşaltılıp bertaraf edilmelidir. IM_OFK34411-A3_190520_V06_HR.indb 98 20/5/2019 16:3599

AB Ürün Veri Sayfası OFK 34411 A3 1/1 Bu ürün veri sayfasındaki bilgiler enerji tüketimiyle ilgili ev tipi soğutma cihazlarının etiketlenmesiyle ilgili Avrupa Birliğinin ve Konseyin 2010/30/EU numaralı Konsey Direktifini tamamlayan (EU) No. 1060/2010 numaralı yetkilendirilen yönetmeliğin Ek III’ü ile bağlantılı olarak Madde 3, fıkra b)’ye uygun olarak sunulmuştur. a Tedarikçi ticari markaları OK b Model tanımlayıcı OFK 34411 A3 c Ev soğutma cihazı modelleri

kategorisi 7 d Enerji verimlilik sınıfı

A+++ e Konsey Direktifi (EEC) No. 66/2010’a uygun topluluk eko-etiketi n/a Sembol Değer Birim f Gerçek enerji tüketimi

Saklama hacmi ve eğer gerekli Yıldızderecelendirmesiher bir Bölme

n/a L Şarap saklama bölmesi

wma n/a L Taze yiyecek saklama alanı

98 L Soğutma bölmesi

n/a L Buz küpü yapma bölmesi ve sıfır yıldız bölmesi n/a L Tek yıldız bölmesi V* n/a L İki yıldız bölmesi V** n/a L Üç yıldız bölmesi V*** n/a L Dondurucu bölmesi (dört yıldız bölmesi) V**** 52 L h Tasarım sıcaklığı (diğer bölmeler) n/a

Her bir bölme için karlanmama koşullarıyla ilgili bilgiler: Diğer Bölme n/a Kiler Bölmesi n/a Şarap saklama bölmesi n/a Taze yiyecek saklama alanı n/a Soğutma bölmesi n/a Buz küpü yapma bölmesi ve sıfır yıldız bölmesi n/a Tek yıldız bölmesi n/a İki yıldız bölmesi n/a Üç yıldız bölmesi n/a Dondurucu bölmesi (dört yıldız bölmesi) n/a j Bozulma durumunda saklama süresi (sıcaklık artırma süresi) 13 h k Dondurma kapasitesi 2,5 kg/24sa l İklimsel Sınıf

Ev Tipi soğutma cihazı kategorileri: 1 = Taze yiyecekler için bir ya da daha fazla saklama alanı olan soğutucu; 2 = kilerli soğutucu, soğutma cihazı ve şarap dolabı; 3 = Chiller bölmeli soğutucu ve sıfır yıldız bölmeli soğutucu; 4 = Tek yıldız bölmeli soğutucu; 5 = İki yıldız bölmeli soğutucu; 6 = Üç yıldız bölmeli soğutucu; 7 = Soğutma üniteleri ve dondurucular; 8 = Dik dondurucu; 9 = Kutu tipi soğutucu; 10 = Çok amaçlı soğutma üniteleri ve diğer soğutma cihazları.

24 saatlik sürede standart test sonuçları temel alınarak. Gerçek tüketim cihaz kullanımı ve yerine bağlıdır.

• = -6°C veya daha soğuk bölme; *** = Derin dondurucu saklama alanı -18°C veya daha soğuk; **** = Dondurucu ve derin dondurucu saklama alanları -18°C veya daha soğuk ve minimum dondurma kapasiteli

"diğer bölme", şarap saklama alanı olmayan ve + 14 °C gibi daha yüksek sıcaklıklarda belli yiyeceklerin saklanmasına yönelik bölmedir.

İklimsel sınıf SN: Bu cihaz + 10°C ile +32°C arası çevre sıcaklığında çalışmak üzere tasarlanmıştır; İklimsel sınıf N: Bu cihaz + 16°C ile +32°C arası çevre sıcaklığında çalışmak üzere tasarlanmıştır; İklimsel sınıf ST: Bu cihaz + 16°C ile +38°C arası çevre sıcaklığında çalışmak üzere tasarlanmıştır; İklimsel sınıf T: Bu cihaz + 16°C ile +43°C arası çevre sıcaklığında çalışmak üzere tasarlanmıştır IM_OFK34411-A3_190520_V06_HR.indb 99 20/5/2019 16:35
