| Terméktípus | Vezeték nélküli sövényvágó |
| Márka | Metabo |
| Modell | HS 18 LTX BL 65 |
| Akkumulátor feszültsége | 18 V |
| Akkumulátor típusa | Li-Ion (CAS) |
| Hasznos pengehossz | 65 cm |
| Max. vágásvastagság | 25 mm (becslés) |
| Üresjárati vágási sebesség | 2400 min⁻¹ (becslés) |
| Súly (könnyű akkumulátorral) | 4,5 kg (becslés) |
| Biztonsági rendszer | Kétkezes vezérlés, gyorsleállítás (0,2 s) |
| Fogantyú | Forgatható, biztonsági reteszelés |
| Akkumulátor töltöttség kijelző | LED az akkumulátoron és a gépen |
| Hangnyomásszint | < 80 dB(A) (becslés) |
| Garantált hangteljesítményszint | 94 dB(A) (becslés) |
| Rezgés (teljes érték) | < 2,5 m/s² (becslés) |
| Üzemi hőmérséklet | -20 °C és 50 °C között |
| Tárolási hőmérséklet | 0 °C és 30 °C között |
| Karbantartás és tisztítás | Használat után tisztítsa meg a pengét, kenje be Metabo biológiailag lebomló olajjal |
| Tartozékok | Pengevédő, akkumulátor és töltő nem tartozék |
| Pótalkatrészek | Lista elérhető a www.metabo.com oldalon |
| Javíthatóság | Javítás csak szakképzett villanyszerelő által |
Gyakran ismételt kérdések - HS 18 LTX BL 65 METABO
Felhasználói kérdések a következőről HS 18 LTX BL 65 METABO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Sövényvágók PDF formátumban ingyenesen! Találja meg kézikönyvét HS 18 LTX BL 65 - METABO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HS 18 LTX BL 65 márka METABO.

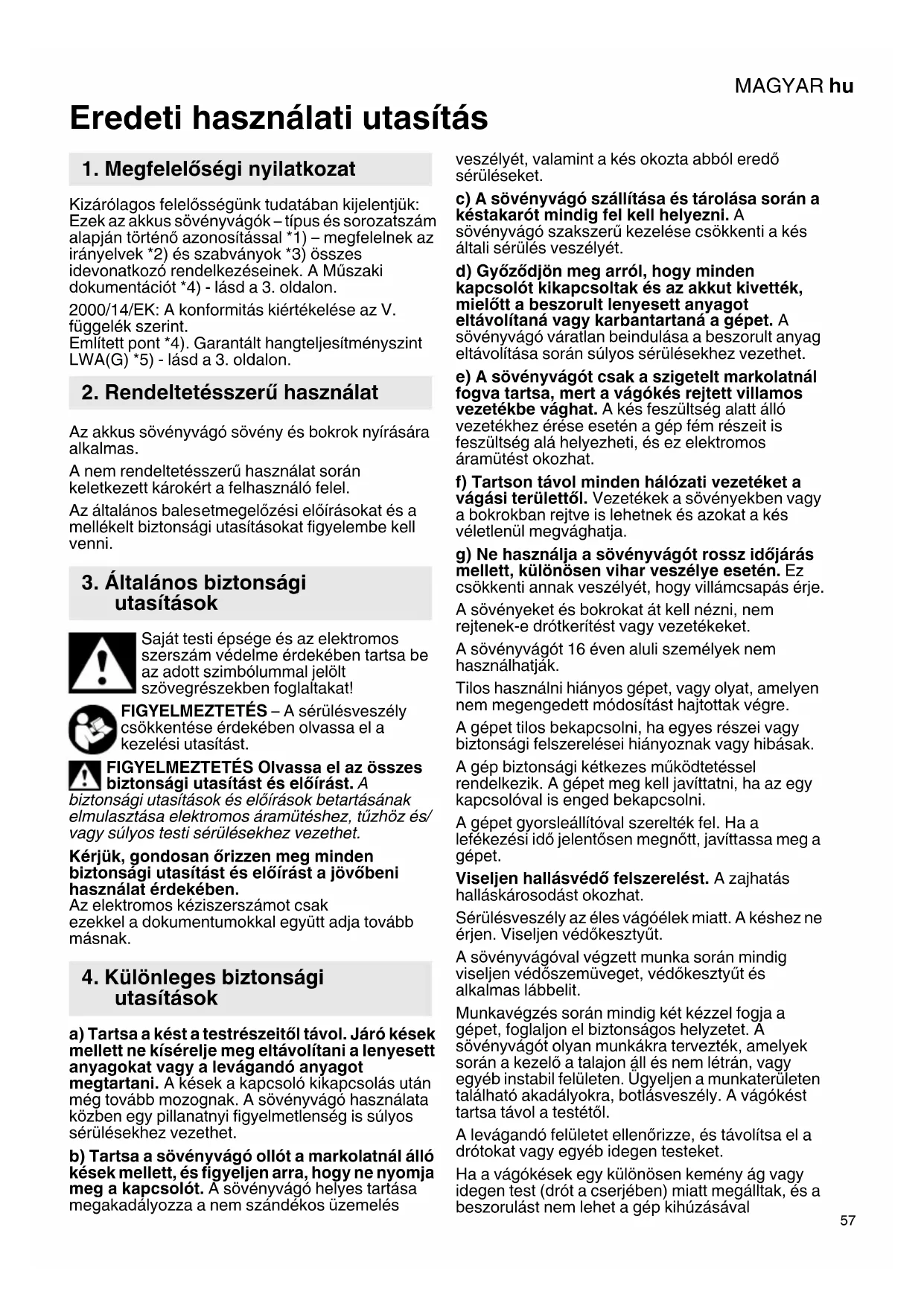

HASZNÁLATI ÚTMUTATÓ HS 18 LTX BL 65 METABO
hu Eredeti használati utasítás 57
Eredeti használati utasítás
1. Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában kijelentjük: Ezek az akkus sövényvágók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.
2000/14/EK: A konformitás kiértékelése az V. függelék szerint. Említett pont *4). Garantált hangteljesítményszint LWA(G) *5) - lásd a 3. oldalon.
2. Rendeltetésszerű használat
Az akkus sövényvágó sövény és bokrok nyírására alkalmas.
A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.
Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni.
3. Általános biztonsági utasítások
Saját testi épsége és az elektromos szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat!
FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a kezelési utasítást.
FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást és előírást. A
biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet.
Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.
Az elektromos kéziszerszámot csak ezekkel a dokumentumokkal együtt adja tovább másnak.
4. Különleges biztonsági utasítások
a) Tartsa a kést a testrészeitől távol. Járó kések mellett ne kísérelje meg eltávolítani a lenyesett anyagokat vagy a levágandó anyagot megtartani. A kések a kapcsoló kikapcsolás után még tovább mozognak. A sövényvágó használata közben egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet.
b) Tartsa a sövényvágó ollót a markolatnál álló kések mellett, és figyeljen arra, hogy ne nyomja meg a kapcsolót. A sövényvágó helyes tartása megakadályozza a nem szándékos üzemelés
veszélyét, valamint a kés okozta abból eredő sérüléseket.
c) A sövényvágó szállítása és tárolása során a késtakarót mindig fel kell helyezni. A
sövényvágó szakszerű kezelése csökkenti a kés általi sérülés veszélyét.
d) Győződjön meg arról, hogy minden kapcsolót kikapcsoltak és az akkut kivették, mielőtt a beszorult lenyesett anyagot eltávolítaná vagy karbantartaná a gépet. A sövényvágó váratlan beindulása a beszorult anyag eltávolítása során súlyos sérülésekhez vezethet.
e) A sövényvágót csak a szigetelt markolatnál fogva tartsa, mert a vágókés rejtett villamos vezetékbe vághat. A kés feszültség alatt álló vezetékhez érése esetén a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat.
f) Tartson távol minden hálózati vezetéket a vágási területtől. Vezetékek a sövényekben vagy a bokrokban rejtve is lehetnek és azokat a kés véletlenül megvághatja.
g) Ne használja a sövényvágót rossz időjárás mellett, különösen vihar veszélye esetén. Ez csökkenti annak veszélyét, hogy villámcsapás érje.
A sövényeket és bokrokat át kell nézni, nem rejtenek-e drótkerítést vagy vezetékeket.
A sövényvágót 16 éven aluli személyek nem használhatják.
Tilos használni hiányos gépet, vagy olyat, amelyen nem megengedett módosítást hajtottak végre.
A gépet tilos bekapcsolni, ha egyes részei vagy biztonsági felszerelései hiányoznak vagy hibásak.
A gép biztonsági kétkezes működtetéssel rendelkezik. A gépet meg kell javíttatni, ha az egy kapcsolóval is enged bekapcsolni.
A gépet gyorsleállítóval szerelték fel. Ha a lefékezési idő jelentősen megnőtt, javíttassa meg a gépet.
Viseljen hallásvédő felszerelést. A zajhatás halláskárosodást okozhat.
Sérülésveszély az éles vágóélek miatt. A késhez ne érjen. Viseljen védőkesztyűt.
A sövényvágóval végzett munka során mindig viseljen védőszemüveget, védőkesztyűt és alkalmas lábbelit.
Munkavégzés során mindig két kézzel fogja a gépet, foglaljon el biztonságos helyzetet. A sövényvágót olyan munkákra tervezték, amelyek során a kezelő a talajon áll és nem létrán, vagy egyéb instabil felületen. Ügyeljen a munkaterületen található akadályokra, botlásveszély. A vágókést tartsa távol a testétől.
A levágandó felületet ellenőrizze, és távolítsa el a drótokat vagy egyéb idegen testeket.
Ha a vágókések egy különösen kemény ág vagy idegen test (drót a cserjében) miatt megálltak, és a beszorulást nem lehet a gép kihúzásával
MAGYARhu
megszüntetni, akkor először kapcsolja le motort és húzza ki az akkuegységet a gépből, mielőtt kézzel eltávolítaná a vágókések közül a szorulást okozó testet.
Egyéb tevékenységek elvégzéséhez (pl. ágak vagy vágott anyag eltávolításához) a munkaterületen kívül tegye le a gépet.
A gépet úgy tegye le, hogy az senkit se veszélyeztethessen.
A használaton kívüli gépből vegye ki az akkuegységet.
Tároláshoz és szállításhoz mindig helyezze fel a vágókésre a védőburkolatot. (Helyes irány: a Metabo felirat felfelé néz).
A gépet csak a kengyelfogantyúnál fogva hordozza.
Az akkuegységre vonatkozó biztonsági tudnivalók:
Óvja az akkuegységet a nedvességtől!
Ne tegye ki az akkuegységet tüz hatásának!
Ne használjon sérült vagy deformálódott akkuegységet!
Ne nyissa fel az akkuegységet!
Ne érintse meg vagy ne zárja rövidre az akkuegység érintkezőit!
A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék folyhat ki!
Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bö vízzel. Ha az akkumulátorfolyadék a
szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek!
Beállítás, átalakítás, karbantartás vagy tisztítás előtt vegye ki az akkuegységet gépből.
Győződjön meg arról, hogy kikapcsolta a gépet, mielőtt az akkuegységet behelyezi a helyére.
Tartsa úgy a gépet az akkuegységek kivétele és behelyezése közben, hogy a be-/kikapcsoló gombot ne tudja véletlenül megnyomni.
Meghibásodott gép esetén ki kell venni a gépből az akkuegységet.
A lítium-ionos akkuegység szállítása:
A lítium-ionos akkuegység szállítása a veszélyes anyagokról szóló rendeletek (UN 3480 és UN 3481) hatálya alá esik. A lítium-ionos akkuegység szállítása során mindig tájékozódjon az aktuálisan érvényes előírásokról. Adott esetben érdeklődjön a szállító vállalatánál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető.
Csak akkor adjon fel akkuegységet, ha annak háza sértetlen és abból nem lép ki folyadék. Feladáshoz vegye ki az akkuegységet a gépből. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal).
FIGYELMEZTETÉS - Általános
veszélyhelyzet
Olvassa el a használati útmutatót.
Óvja a készüléket a nedvességtől. Ne tegye ki eső hatásának. A gépet ne használja esőben vagy nedves sövényen.
Viseljen szemvédőt.
Viseljen hallásvédő felszerelést. Az erős zajszint halláskárosodást okozhat.
Tartsa távol a kést a testrészeitöl.
5. Áttekintés
Lásd a 2. oldalon.
1 tároló
2 lökés elleni védelem gallyvezetővel
3 v á g ó k é s
4 k é s v e d ö
5 k é z v é d ö
6 kengyelfogantyú-kapcsoló (biztonsági kétkezes működtetés)
7 kengyelfogantyú
8 akkuegység-kireteszelő gomb
9 kapacitás- és figyelmeztető kijelző
10 kapacitáskijelző nyomógomb
11 akkuegység
12 kezelőmező
13 LED hibakijelző
14 státusz LED akkuegység
15 státusz LED aktiváló gomb
16 aktiváló gomb
17 markolat
18 kapcsoló (biztonsági kétkezes működtetés)
19 az elforgatható markolat kireteszelése
20 elforgatható markolat
21 akasztó-kimunkálás a készülék tárolásához
6. Üzembe helyezés
6.1 Akkuegység
Az akkuegységet használat előtt fel kell tölteni.
Töltse fel újra az akkuegységet teljesítménycsökkenéskor.
Az akkuegység feltöltésére vonatkozó utasításokat a Metabo töltő használati útmutatójában találhat.
Az akkuegységen van egy kapacitás- és figyelmeztető kijelző (9) (a kiviteltől függ):
- Nyomja meg a gombot (10) és a LED-lámpák kijelzik a töltésszintet.
- Ha valamelyik LED-lámpa villog, az akkuegység majdnem teljesen lemerült, és újra fel kell tölteni.
6.2 Az akkuegység kivétele, behelyezése
Tartsa úgy a gépet az akkuegységek kivétele és behelyezése közben, hogy a be-/
kikapcsoló gombot ne tudja véletlenül megnyomni.
Kivétel:
Nyomja meg az akkuegység-kireteszelő gombot (8) és vegye ki az akkuegységet (11).
Behelyezés:
Tolja be az akkuegységet (11) bekattanásig.
A gyorsleállító ellenőrzése:
Kapcsolja be rövid időre a gépet, majd kapcsolja újra ki.
Ha a lefékezési idő jelentösen megnött, javíttassa meg a gépet.
Az akkuegység behelyezésekor ne nyúljon az akkufelvétel területére.
7. Használat
7.1 Bekapcsolásgátló, be- és kikapcsolás (biztonsági kétkezes működtetés):
A gép bekapcsolásához meg kell nyomni az aktiváló gombot (16) a kezelőmezön (12). Ez a gépet 120 másodpercre üzemkész állapotba helyezi. A LED (15) zölden világít.
- Bekapcsolás: Nyomja meg a kapcsolót (18), nyomja meg a kengyelkapcsolót (6).
- Kikapcsolás: Engedje fel a (6) vagy a (18) kapcsolót. Az üzemkész állapot automatikusan meghosszabbodik, ha a (6) és a (18) gombokat lenyomják.
A gyorsleállító révén a vágókések 0,2 másodpercen belül megállnak.
Ha a lefékezési idő jelentősen megnőtt, javíttassa meg a gépet.
7.2 Az elforgatható markolat használata az ergonomikus munkavégzés érdekében
- Húzza a kireteszelést (19) a nyíl irányába (Lásd az ábrát a 2. oldalon)
- Vigye az elforgatható markolatot a kívánt állásba és hagyja azt magától bekattanni.
Ellenőrizze, hogy a markolat bekattant-e.
•Biztonsági okokból a kireteszelés (19) nem működtethető, amíg lenyomva tartják a kapcsolót (18). Amennyiben ez egy meghibásodás miatt lehetséges lenne, meg kell javíttatni a gépet.
- A hátsó markolat szögének átállítása során ne nyúljon a forgásterületre.
7.3 Státusz LED akkuegység (14)
A gépen van egy az akkumulátort ellenőrző kijelző (14). Egy kb. 20 %-os maradék töltésszint alatt a LED elkezd narancssárgán villogni. Megoldás: Töltse fel időben az akkut, ill. cserélje ki azt.
8. Tisztítás
A vágókéseket minden használat után meg kell tisztítani
A tisztítás előtt:
Kapcsolja ki a gépet. Vegye ki az egységet (11) a gépből.
Viseljen védő kesztyűt.
Távolítsa el a szennyeződéseket, a levélmaradékokat stb. (pl. ecsettel vagy ronggyal)
A tisztítás után: Kezelje a vágókést 6.30474 Metabo sövényvágó-ápoló olajjal vagy 6.30475 pumpás spray-vel (biológiailag lebomló).
9. Hibaelhárítás
LED hibakijelző (13)
Ha nem lehet bekapcsolni a gépet, a LED hibakijelző (13) kijelzi a lehetséges okokat:
-
A hibakijelző (13) folyamatosan pirosan világít:
-
A kés blokkolt: Vegye ki az akkuegységet, távolítsa el a blokkolást.
- Az akkuegység meghibásodott: Cserélje ki az akkuegységet.
- A gép meghibásodott: Javíttassa meg a gépet.
- A hibakijelző (13) pirosan villog
- Az akkuegység lemerült. Töltse fel az akkuegységet, ill. cserélje ki azt.
- Az akkuegység vagy a gép túl forró: Vegye ki az akkuegységet, hagyja lehülni a gépet és az akkuegységet.
10. Karbantartás
Javasoljuk, hogy az életlen vágókéseket szakszervizben hagyja megélesíteni. Rendszeresen ellenőrizze a vágókések épsegét, adott esetben azonnal javíttassa azt meg szakműhelyben.
11. Tartozékok
Csak eredeti Metabo- vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon.
A T ö l t ök: ASC 55, SC 145, stb. Rendelési sz.: 627044000ASC 55 Rendelési sz.: 627378000ASC 145 stb.
B Akkuegységek
Rendelési sz.: 625367000 4,0 Ah (LiHD)
Rendelési sz.: 625368000 5,5 Ah (LiHD)
Rendelési sz.: 625369000 8,0 Ah (LiHD)
Rendelési sz.: 625026000 2,0 Ah (Li-Power)
Rendelési sz.: 625027000 4,0 Ah (Li-Power)
Rendelési sz.: 625028000 5,2 Ah (Li-Power)
stb.
C Sövényvágóolaj (biológiailag lebontható), dobozban (1 liter) Rendelési szám: 630475000
D Sövényvágóolaj (biológiailag lebontható), pumpás dobozban (0,3 liter) Rendelési szám: 630474000
MAGYARhu
A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban.
12. Javítás
Elektromos szerszám javítását csak villamos szakember végezheti!
A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.
A pótalkatrészek listája letölthető a www.metabo.com honlapról.
13. Környezetvédelem
Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.
Az akkuegységet ne dobja a háztartási szemétbe! Juttassa vissza a sérült vagy elhasználódott akkuegységet a Metabo kereskedőknek!
Ne dobja vízbe az akkuegységet.
Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régiomos és elektronikus berendezésekről és nemzeti jogba való átvételéről szóló Európai elvnek megfelelően a használt elektromos zámokat külön kell gyűjteni és környezetbarát sznosításba kell helyezni.
A hulladékeltávolítás előtt működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal).
14. Műszaki adatok
Az adatok értelmezését lásd a 3. oldalon.
A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.
U = az akkuegység feszültsége ø max. = maximális vágási vastagság L = hasznos késhossz n₀ = üresjárati vágásszám m = súly a legkisebb akkuegységgel
A mérési eredményeket az EN 62841 szabvány szerint határoztuk meg.
Megengedett környezeti hömérséklet üzemelés közben:
-20 °C - 50 °C (korlátozott teljesítmény 0 °C alatti hőmérséklet esetén). Megengedett környezeti hőmérséklet tárolásnál: 0 °C - 30 °C
--- egyenáram
A megadott müszaki adatokra türés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).
Emissziós értékek
Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az
elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.
rezgési összérték (három irányú vektorösszeg) az EN 62841 szabványnak megfelelően:
a_h =Rezgéskibocsátási érték (üresjárat) K_h =bizonytalanság (rezgés)
Jellemző A-osztályú zajszint:
L_pA =hangnyomásszint L_WA =hangteljesítményszint K_pA, K_WA=bizonytalanság
L_WA(G) = a 2000/14/EK szerint garantált hangteljesítményszint
Munka közben a zajszint túllépheti a 80 db(A) értéket.
Viseljen fülvédőt!
