HS 18 LTX BL 65 - Cortasetos METABO - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato HS 18 LTX BL 65 METABO en formato PDF.
| Tipo de producto | Cortasetos inalámbrico |
| Marca | Metabo |
| Modelo | HS 18 LTX BL 65 |
| Tensión de la batería | 18 V |
| Tipo de batería | Li-Ion (CAS) |
| Longitud de cuchilla útil | 65 cm |
| Espesor de corte máximo | 25 mm (estimación) |
| Velocidad de corte en vacío | 2400 min⁻¹ (estimación) |
| Peso (con batería ligera) | 4,5 kg (estimación) |
| Sistema de seguridad | Mando a dos manos, parada rápida (0,2 s) |
| Empuñadura | Giratoria, desbloqueo de seguridad |
| Indicador de carga de batería | LED en batería y en máquina |
| Nivel sonoro (presión acústica) | < 80 dB(A) (estimación) |
| Nivel sonoro (potencia acústica garantizada) | 94 dB(A) (estimación) |
| Vibraciones (valor total) | < 2,5 m/s² (estimación) |
| Temperatura de funcionamiento | -20 °C a 50 °C |
| Temperatura de almacenamiento | 0 °C a 30 °C |
| Mantenimiento y limpieza | Limpiar la cuchilla después del uso, engrasar con aceite biodegradable Metabo |
| Accesorios incluidos | Protector de cuchilla, batería y cargador no incluidos |
| Piezas de repuesto | Lista disponible en www.metabo.com |
| Reparabilidad | Reparación reservada a un electricista calificado |
Preguntas frecuentes - HS 18 LTX BL 65 METABO
Preguntas de los usuarios sobre HS 18 LTX BL 65 METABO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cortasetos en formato PDF gratis! Encuentra tus instrucciones HS 18 LTX BL 65 - METABO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HS 18 LTX BL 65 de la marca METABO.

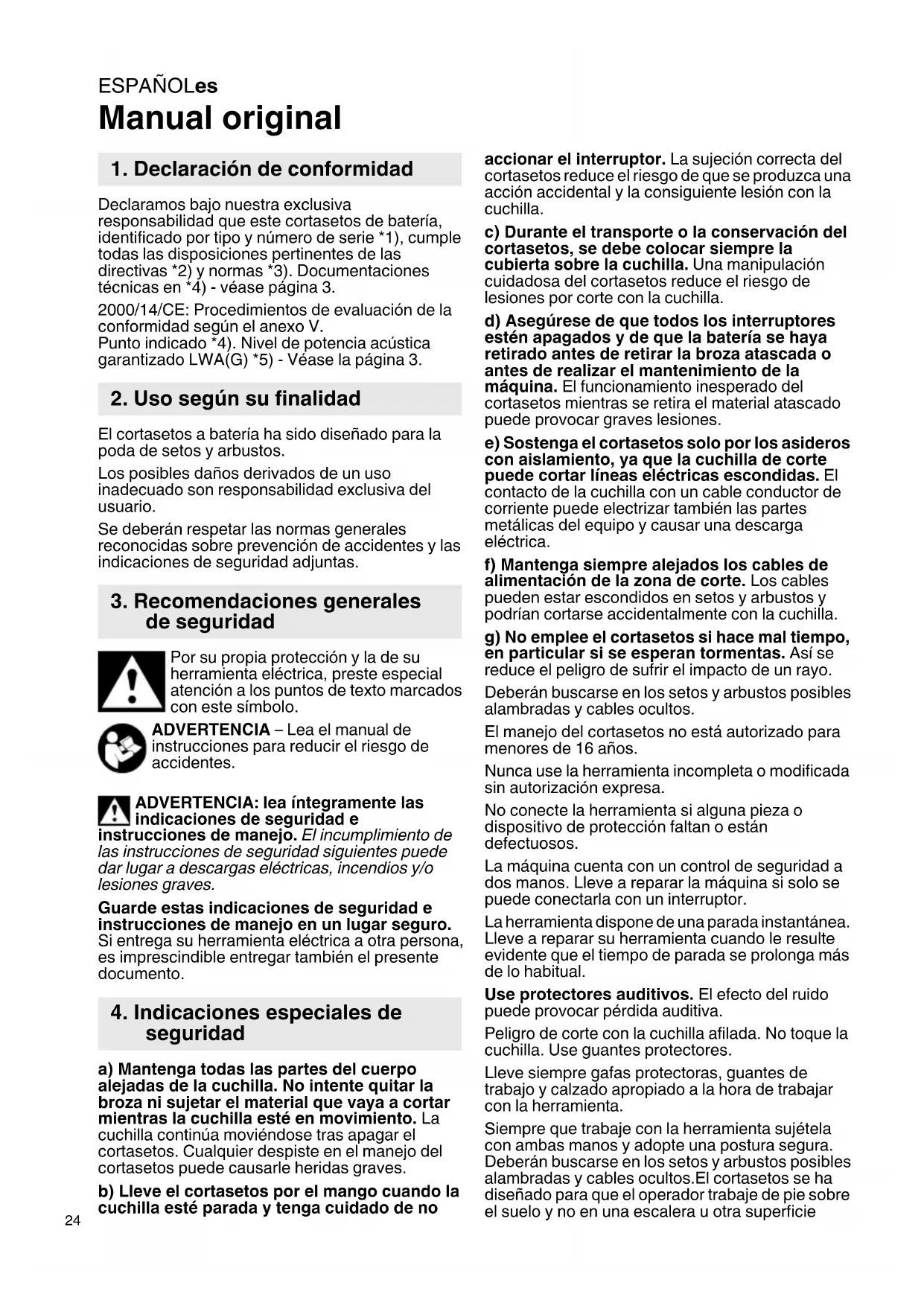

MANUAL DE USUARIO HS 18 LTX BL 65 METABO
1. Declaración de conformidad
Declaramos bajo nuestra exclusiva responsabilidad que este cortasetos de batería, identificado por tipo y número de serie *1), cumple todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentaciones técnicas en *4) - véase página 3.
2000/14/CE: Procedimientos de evaluación de la conformidad según el anexo V. Punto indicado *4). Nivel de potencia acústica garantizado LWA(G) *5) - Véase la página 3.
2. Uso según su finalidad
El cortasetos a batería ha sido diseñado para la poda de setos y arbustos.
Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.
Se deberán respetar las normas generales reconocidas sobre prevención de accidentes y las indicaciones de seguridad adjuntas.
3. Recomendaciones generales de seguridad
Por su propia protección y la de su herramienta eléctrica, preste especial atención a los puntos de texto marcados con este símbolo.
ADVERTENCIA – Lea el manual de instrucciones para reducir el riesgo de accidentes.
ADVERTENCIA: lea íntegramente las indicaciones de seguridad e
instrucciones de manejo. El incumplimiento de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.
Guarde estas indicaciones de seguridad e instrucciones de manejo en un lugar seguro.
Si entrega su herramienta eléctrica a otra persona, es imprescindible entregar también el presente documento.
4. Indicaciones especiales de seguridad
a) Mantenga todas las partes del cuerpo alejadas de la cuchilla. No intente quitar la broza ni sujetar el material que vaya a cortar mientras la cuchilla esté en movimiento. La cuchilla continúa moviéndose tras apagar el cortasetos. Cualquier despiste en el manejo del cortasetos puede causarle heridas graves.
b) Lleve el cortasetos por el mango cuando la cuchilla esté parada y tenga cuidado de no
accionar el interruptor. La sujeción correcta del cortasetos reduce el riesgo de que se produzca una acción accidental y la consiguiente lesión con la cuchilla.
c) Durante el transporte o la conservación del cortasetos, se debe colocar siempre la cubierta sobre la cuchilla. Una manipulación cuidadosa del cortasetos reduce el riesgo de lesiones por corte con la cuchilla.
d) Asegúrese de que todos los interruptores estén apagados y de que la batería se haya retirado antes de retirar la broza atascada o antes de realizar el mantenimiento de la máquina. El funcionamiento inesperado del cortasetos mientras se retira el material atascado puede provocar graves lesiones.
e) Sostenga el cortasetos solo por los asideros con aislamiento, ya que la cuchilla de corte puede cortar líneas eléctricas escondidas. El contacto de la cuchilla con un cable conductor de corriente puede electrizar también las partes metálicas del equipo y causar una descarga eléctrica.
f) Mantenga siempre alejados los cables de alimentación de la zona de corte. Los cables pueden estar escondidos en setos y arbustos y podrían cortarse accidentalmente con la cuchilla.
g) No emplee el cortasetos si hace mal tiempo, en particular si se esperan tormentas. Así se reduce el peligro de sufrir el impacto de un rayo.
Deberán buscarse en los setos y arbustos posibles alambradas y cables ocultos.
El manejo del cortasetos no está autorizado para menores de 16 años.
Nunca use la herramienta incompleta o modificada sin autorización expresa.
No conecte la herramienta si alguna pieza o dispositivo de protección faltan o están defectuosos.
La máquina cuenta con un control de seguridad a dos manos. Lleve a reparar la máquina si solo se puede conectarla con un interruptor.
La herramienta dispone de una parada instantánea. Lleve a reparar su herramienta cuando le resulte evidente que el tiempo de parada se prolonga más de lo habitual.
Use protectores auditivos. El efecto del ruido puede provocar pérdida auditiva.
Peligro de corte con la cuchilla afilada. No toque la cuchilla. Use guantes protectores.
Lleve siempre gafas protectoras, guantes de trabajo y calzado apropiado a la hora de trabajar con la herramienta.
Siempre que trabaje con la herramienta sujétela con ambas manos y adopte una postura segura. Deberán buscarse en los setos y arbustos posibles alambradas y cables ocultos. El cortasetos se ha diseñado para que el operador trabaje de pie sobre el suelo y no en una escalera u otra superficie
inestable. Mantenga despejada la zona de trabajo para evitar tropiezos. Mantenga la cuchilla de corte alejada del cuerpo.
Examine la superficie que vaya a cortar y retire de ella alambres o cuerpos extraños.
En caso de que las cuchillas se bloqueen al toparse con una rama muy dura o con un cuerpo extraño (un alambre en el seto) que no pueda eliminarse retirando la máquina, se deberá desconectar el motor y sacar de la máquina el acumulador antes de eliminar con las manos la causa del bloqueo.
Para realizar otro tipo de actividades (p. ej., quitar las ramas o la broza cortadas), deje la máquina fuera de la zona de trabajo.
Deje la máquina en un lugar en el que nadie pueda resultar herido.
Extraiga el acumulador de la máquina en caso de no usarla.
Enfunde la cuchilla en el soporte protector a la hora de transportar o almacenar la herramienta.
(Introdúzcala correctamente, con el grabado de Metabo mirando hacia arriba).
Agarre la herramienta solo por la empuñadura.
Indicaciones de seguridad acerca de la batería:
Proteja las baterías contra la humedad.
No ponga las baterías en contacto con el fuego.
No utilice baterías defectuosas ni deformadas. No abra la batería.
No toque ni ponga en cortocircuito los contactos de la batería.
De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente ácido e inflamable
En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En
caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.
Extraiga la batería de la máquina antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza.
Asegúrese de que la herramienta esté desconectada al insertar la batería.
Sujete la máquina al retirar y colocar la batería de forma que no se pueda activar el interruptor on/off de forma accidental.
Retire siempre la batería si la herramienta está defectuosa.
Transporte de baterías Li-lon:
El envío de baterías Li-lon está sujeto a la ley de transporte de mercancías peligrosas (UN 3480 y UN 3481). En caso de envío, cumpla las normas y directivas actualmente vigentes para el transporte de baterías Li-lon. Consulte, si es necesario, a su empresa de transporte. Metabo puede facilitarle embalajes certificados.
Envíe las baterías únicamente si la carcasa no está deteriorada y no existe fuga de líquido. Extraiga la batería de herramienta para enviarla. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva).
ADVERTENCIA: riesgos generales.
Lea el manual de uso.
Proteja el aparato contra la humedad. No lo exponga a la lluvia. No utilice la herramienta con lluvia ni en setos mojados.
Use protección ocular.
Use cascos de protección auditiva. La exposición a niveles de ruido elevados puede causar daños en la capacidad a.
Mantenga las manos alejadas de la cuchilla.
5. Descripción general
Véase la página 2.
1 Soporte protector
2 Protección antichoque con guía para ramas
3 Cuchilla
4 Protección de cuchilla
5 Protección para las manos
6 Interruptor con empuñadura (manejo de seguridad con ambas manos)
7 Empuñadura
8 Botón de desbloqueo de la batería
9 Indicador de capacidad y de señal
10 Tecla del indicador de capacidad
11 Batería
12 Panel de mandos
13 LED de indicación de fallos
14 LED de estado de batería
15 LED de estado de botón de activación
16 Botón de activación
17 Empuñadura
18 Interruptor (manejo de seguridad con ambas manos)
19 Desbloqueo de empuñadura giratoria
20 empuñadura giratoria
21 Hueco para colgar el equipo
6. Puesta en servicio
6.1 Batería
Cargue la batería antes de utilizar la herramienta. Si detecta una disminución de potencia, vuelva a cargar la batería.
Encontrará instrucciones sobre la carga del paquete de baterías en el manual de funcionamiento del equipo de carga de Metabo.
ESPAÑOLes
La batería tiene un indicador de capacidad y señales (9) (según la versión):
- Al presionar la tecla (10), las lámparas LED indican el nivel de carga.
- Si una lámpara LED parpadea, la batería se encuentra prácticamente vacía y debe volver a cargarse.
6.2 Extracción e inserción de la batería
Sujete la máquina al retirar y colocar la batería de forma que no se pueda activar el interruptor on/off de forma accidental.
Extracción:
Pulse el botón de desbloqueo de la batería (8) y retire la batería (11).
Inserción:
Empuje la batería (11) hasta que quede encajada.
Comprobación de la parada instantánea: Conecte la máquina y desconéctela al cabo de un instante.
Lleve a reparar su herramienta cuando le resulte evidente que el tiempo de parada se prolonga más de lo habitual.
Cuando introduzca las baterías, no meta la mano en el alojamiento de las baterías.
7. Uso
7.1 Bloqueo de conexión, conexión y desconexión (manejo de seguridad con ambas manos):
Para encender la máquina se debe activar el botón de activación (16) en el panel de mandos (12). La máquina estará operativa durante 120 s. El LED (15) se ilumina en verde.
- Conexión: Presione el interruptor (18); presione el interruptor con empuñadura (6).
- Desconexión: Suelte el interruptor (6) o (18). El estado operativo se amplía automáticamente cuando se pulsan (6) y (18).
Con la parada instantánea la cuchilla queda completamente inmovilizada al cabo de 0,2 segundos.
Lleve a reparar su herramienta cuando le resulte evidente que el tiempo de parada se longa más de lo habitual.
7.2 Empleo de la empuñadura giratoria para trabajar de forma ergonómica
- Tire del desbloqueo (19) en la dirección de la flecha (véase la Fig. S 2)
- Mueva el agarre giratorio a la posición deseada y deje que se acople automáticamente.
Compruebe que la empuñadura encaje de forma segura.
- Por motivos de seguridad, el desbloqueo (19) no se puede utilizar mientras el interruptor (18) está activado. En caso contrario, la máquina deberá repararse por un defecto.
- No introduzca la mano en la zona de giro mientras ajusta el ángulo de la empuñadura trasera.
7.3 LED de estado de batería (14)
La máquina dispone de un indicador de control de batería (14). Por debajo de una carga residual de aproximadamente el 20 %, el LED comienza a parpadear en naranja. Ayuda: Cargue brevemente la batería o cámbiela.
8. Limpieza
Es necesario limpiar la cuchilla de corte después de cada uso.
Antes de la limpieza:
Desconecte la máquina. Extraiga la batería de la máquina.
Use guantes protectores.
Retire la suciedad, los restos de hojas, etc. (por ejemplo, con un pincel o un paño)
Tras la limpieza: Lubrique las cuchillas de corte con aceite especial para cortasetos Metabo 6.30474 o con la bomba pulverizadora 6.30475 (biodegradable).
9. Localización de averías
LED de indicación de fallos (13)
si la máquina no se puede encender, el LED de indicación de fallos (13) indicará la posible causa del fallo:
-
El indicador de fallos (13) se ilumina en rojo de forma fija:
-
La cuchilla está bloqueada: Saque la batería y elimine el bloqueo.
- La batería está defectuosa: Sustituya la batería.
- La máquina está defectu
- El indicador de fallo (13) parpadea en rojo
- Batería vacía: Cargue la batería o sustitúyala.
- La batería o la máquina están demasiado calientes: Retire la batería, deje que la máquina y la batería se enfríen.
10. Mantenimiento
Se recomienda llevar a afilar la cuchilla de corte desgastada a un taller especializado. Compruebe regularmente que la cuchilla de corte se encuentre en buen estado y llévela a un taller especializado si fuera necesario.
11. Accesorios
Utilice solo baterías y accesorios originales de Metabo o CAS (Cordless Alliance System).
A Cargador: ASC 55, ASC 145, etc. N.º de pedido: 627044000ASC 55 N.º de pedido: 627378000ASC 145 etc.
B A cumuladores: N.º de pedido: 625367000 4,0 Ah (LiHD) N.º de pedido: 625368000 5,5 Ah (LiHD) N.º de pedido: 625369000 8,0 Ah (LiHD)
N.º de pedido: 625026000 2,0 Ah (Li-Power)
N.º de pedido: 625027000 4,0 Ah (Li-Power)
N.º de pedido: 625028000 5,2 Ah (Li-Power) etc.
N.º de pedido: 630475000
(biodegradable) en bomba pulverizadora (0,3 litros)
N.º de pedido: 630474000
Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo.
12. Reparación
Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por ricistas especializados.
En caso de que sea necesario reparar herramientas eléctricas, diríjase a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.
En la página web www.metabo.com puede descargarse las listas de repuestos.
13. Protección del medio ambiente
Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados.
Las baterías no deben desecharse junto con la basura doméstica. Devuelva las baterías defectuosas o gastadas a su distribuidor Metabo.
No sumerja la batería en agua.
Solo para países de la UE: no tire las herramientas eléctricas a la basura doméstica. Según la directiva europea 2012/19/UE
sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente. Antes de desechar descargue la batería en la herramienta eléctrica. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva).
14. Datos técnicos
Notas explicativas sobre la información de la página 3.
Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.
U = Tensión de la batería ø máx. = máximo espesor de corte L = Longitud utilizable de la cuchilla n₀ = Número de cortes con marcha en vacío m = Peso con la batería más pequeña
Valores de medición establecidos de acuerdo con EN 62841.
Temperatura ambiental admitida durante el funcionamiento:
de -20 °C a 50 °C (rendimiento limitado en caso de temperaturas inferiores a 0 °C). Temperatura ambiental admitida durante el almacenamiento: de 0 °C a 30 °C
Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes).
Valores de emisiones
Estos valores permiten evaluar las emisiones de la herramienta eléctrica y la comparación de diferentes herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el usuario, p.ej. medidas organizativas.
Valor total de vibraciones (suma vectorial de tres direcciones) determinado según EN 62841:
a_h =Valor de emisión de vibraciones (funcionamiento en vacío) K_h =Inseguridad (vibración)
Niveles acústicos típicos evaluados A:
L_pA = Nivel de intensidad acústica
L_WA =Nivel de potencia acústica
K_pA , K_WA=Inseguridad
L_WA(G) = Nivel de potencia acústica garantizado según 2000/14/CE
Al trabajar, el nivel de ruido puede superar los 80 dB(A).
¡Usar protección auditiva!
PORTUGUÊSpt
Manual original
A Carregadores: ASC 55, ASC 145, etc. N.º de pedido: 627044000ASC 55 N.º de pedido: 627378000ASC 145 etc.
B B a t e r i a s :
N.º de pedido: 625367000 4,0 Ah (LiHD)
N.º de pedido: 625368000 5,5 Ah (LiHD)
N.º de pedido: 625369000 8,0 Ah (LiHD)
N.º de pedido: 625026000 2,0 Ah (Li-Power)
N.º de pedido: 625027000 4,0 Ah (Li-Power)
N.º de pedido: 625028000 5,2 Ah (Li-Power) etc.
