Тип продукту	Бездротовий кущоріз
Бренд	Метабо
Модель	HS 18 LTX BL 65
Напруга акумулятора	18 В
Тип акумулятора	Li-Ion (CAS)
Корисна довжина леза	65 см
Максимальна товщина зрізу	25 мм (оцінка)
Швидкість холостого ходу	2400 хв⁻¹ (оцінка)
Вага (з легким акумулятором)	4,5 кг (оцінка)
Система безпеки	Дворучне керування, швидка зупинка (0,2 с)
Рукоятка	Поворотна, блокування безпеки
Індикатор заряду акумулятора	Світлодіод на акумуляторі та на пристрої
Рівень шуму (акустичний тиск)	< 80 дБ(A) (оцінка)
Рівень шуму (гарантована акустична потужність)	94 дБ(A) (оцінка)
Вібрація (загальне значення)	< 2,5 м/с² (оцінка)
Робоча температура	-20 °C до 50 °C
Температура зберігання	0 °C до 30 °C
Обслуговування та очищення	Очищайте лезо після використання, змащуйте біорозкладаною олією Metabo
Включені аксесуари	Захисний чохол для леза, акумулятор та зарядний пристрій не входять
Запчастини	Список доступний на www.metabo.com
Ремонтопридатність	Ремонт має виконувати кваліфікований електрик

Часті запитання - HS 18 LTX BL 65 METABO

Як увімкнути кущоріз Metabo HS 18 LTX BL 65 ?

Для ввімкнення спочатку натисніть кнопку активації (16) на панелі керування. Світлодіод (15) засвітиться зеленим на 120 секунд. Потім одночасно натисніть вимикач (18) на задній рукоятці та вимикач (6) на дуговій рукоятці.

Що робити, якщо лезо застрягло під час використання?

Якщо лезо застрягло, негайно зупиніть машину, відпустивши вимикачі, вийміть акумулятор, потім вручну усуньте причину застрягання (тверда гілка або сторонній предмет). Надягніть захисні рукавички.

Як очистити лезо кущоріза?

Після кожного використання вийміть акумулятор, надягніть рукавички та видаліть забруднення щіткою або тканиною. Потім нанесіть на лезо біорозкладну мастильну олію Metabo (арт. 6.30474 або 6.30475).

Які типи акумуляторів можна використовувати з цим кущорізом?

Використовуйте виключно оригінальні акумулятори Metabo або системи CAS (Cordless Alliance System). Приклади: Li-Power 2,0 А·год, 4,0 А·год, 5,2 А·год та LiHD 4,0 А·год, 5,5 А·год, 8,0 А·год.

Як відрегулювати поворотну рукоятку?

Потягніть блокування (19) за стрілкою, поверніть рукоятку в потрібне положення, потім відпустіть, щоб вона зафіксувалася. Не натискайте вимикач (18) під час регулювання.

Що означає червоний світлодіодний індикатор на машині?

Світлодіодний індикатор (13) світиться червоним у разі застрягання леза або несправності акумулятора. Якщо він блимає червоним, акумулятор розряджений або перегрітий. Вийміть акумулятор і усуньте проблему.

Як безпечно транспортувати або зберігати кущоріз?

Завжди виймайте акумулятор. Надягніть захисний чохол на лезо (слово METABO має бути видимим зверху). Тримайте машину за дугову рукоятку. Використовуйте підвісний виріз для зберігання.

Яка тривалість швидкої зупинки лез?

Система швидкої зупинки зупиняє леза за 0,2 секунди після відпускання вимикачів. Якщо час гальмування збільшується, віддайте інструмент у ремонт.

Чи можна використовувати кущоріз під дощем або на мокрих кущах?

Ні, ніколи не використовуйте пристрій під дощем або на мокрих кущах. Захищайте його від вологи. Також уникайте грози.

Де можна знайти запчастини та відремонтувати інструмент?

Запчастини доступні на www.metabo.com. Для ремонту зверніться до уповноваженого представника Metabo. Ремонт має виконувати кваліфікований електрик.

ПОСІБНИК КОРИСТУВАЧА HS 18 LTX BL 65 METABO

uk Переклад оригінальної інструкції з експлуатації 66

metabo HS 18 LTX BL56 BRUSHLESS metabo HS 18 LTX BL56 BRUSHLESS 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

		HS 18 LTX BL 55	HS 18 LTX BL 65	HS 18 LTX BL 75
*1) Serial Number		01722.. 01723.. 01724..
U	V		18 18 18
ø max.	mm(in)	21( ^13/_16 )	21( ^13/_16 )	21( ^13/_16 )
L	cm(in)	50(19)	60(23)	70(27)
n0	/min	3400 3400 3400
m	kg(lbs)	4,4(9,7)	4,6(10.1)	4,8(10,6)
ah/Kh	m/s2	3,3 / 1,5
LpA/KpA	dB(A)	72 / 3
LWA/KWA*5)	dB(A)	92,0 / 3
LWA(G)*6)	dB(A)	95

*2) 2014/30/EU, 2006/42/EC, 2000/14/EC, 2011/65/EU
*3) EN 62841-1:2015, EN 62841-4-2:2019, EN IEC 63000:2018

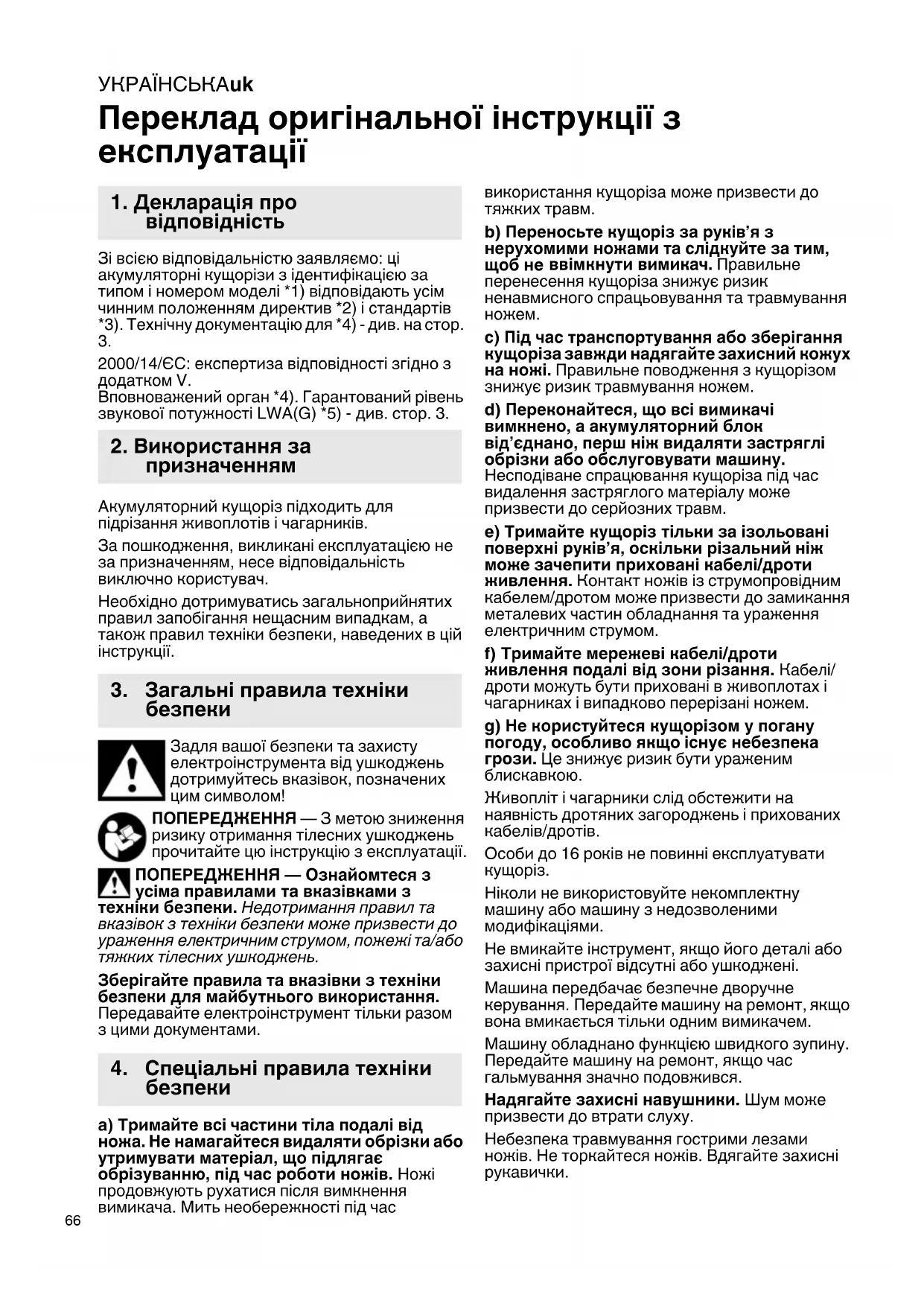

Переклад оригінальної інструкції з експлуатації

1. Декларація про відповідність

Зі всією відповідальністю заявляемо: ці акумуляторні кущорізи з ідентифікацією за типом і номером моделі *1) відповідають усім чинним положенням директив *2) і стандартів *3). Технічну документацію для *4) - див. на стор. 3.

2000/14/ЄС: експертиза відповідності згідно з додатком V. Вповноважений орган *4). Гарантований рівень звукової потужності LWA(G) *5) - див. стор. 3.

2. Використання за призначенням

Акумуляторний кущоріз підходить для підрізання живоплотів і чагарників.

За пошкодження, викликані експлуатацією не за призначенням, несе відповідальність виключно користувач.

Необхідно дотримуватись загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

Задля вашої безпеки та захисту електроінструмента від ушкоджень дотримуйтесь вказівок, позначених цим символом!

ПОПЕРЕДЖЕННЯ — 3 метою зниження ризику отримання тілесних ушкоджень прочитайте цю інструкцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма правилами та вказівками з

техніки безпеки. Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання. Передавайте електроінструмент тільки разом з цими документами.

4. Спеціальні правила техніки безпеки

а) Тримайте всі частини тіла подалі від ножа. Не намагайтеся видаляти обрізки або утримувати матеріал, що підлягає обрізуванню, під час роботи ножів. Ножі продовжують рухатися після вимкнення вимикача. Мить необережності під час

використання кущоріза може призвести до тяжких травм.

b) Переносьте кущоріз за руків'я з нерухомими ножами та слідкуйте за тим, щоб не ввімкнути вимикач. Правильне перенесення кущоріза знижує ризик ненавмисного спрацьовування та травмування ножем.
с) Під час транспортування або зберігання кущоріза завжди надягайте захисний кожух на ножі. Правильне поводження з кущорізом знижує ризик травмування ножем.
d) Переконайтеся, що всі вимикачі вимкнено, а акумуляторний блок від'єднано, перш ніж видаляти застряглі обрізки або обслуговувати машину.

Несподіване спрацювання кущоріза під час видалення застряглого матеріалу може призвести до серйозних травм.

e) Тримайте кущоріз тільки за ізольовані поверхні руків'я, оскільки різальний ніж може зачепити приховані кабелі/дроти живлення. Контакт ножів із струмопровідним кабелем/дротом може призвести до замикання металевих частин обладнання та ураження електричним струмом.

f) Тримайте мережеві кабелі/дроти живлення подалі від зони різання. Кабелі/дроти можуть бути приховані в живоплотах і чагарниках і випадково перерізані ножем.

g) Не користуйтеся кущорізом у погану погоду, особливо якщо існує небезпека грози. Це знижує ризик бути ураженим блискавкою.

Живопліт і чагарники слід обстежити на наявність дротяних загороджень і прихованих кабелів/дротів.

Особи до 16 років не повинні експлуатувати кущоріз.

Ніколи не використовуйте некомплектну машину або машину з недозволеними модифікаціями.

Не вмикайте інструмент, якщо його деталі або захисні пристрої відсутні або ушкоджені.

Машина передбачає безпечне дворучне керування. Передайте машину на ремонт, якщо вона вмикається тільки одним вимикачем.

Машину обладнано функцією швидкого зупину. Передайте машину на ремонт, якщо час гальмування значно подовжився.

Надягайте захисні навушники. Шум може призвести до втрати слуху.

Небезпека травмування гострими лезами ножів. Не торкайтеся ножів. Вдягайте захисні рукавички.

Під час роботи з кущорізом завжди надягайте захисні окуляри, захисні рукавички та відповідне взуття.

Під час роботи завжди тримайте машину обома руками та займайте надійне положення на ногах. Кущоріз призначений для виконання робіт, під час яких оператор стоїть на землі, а не на сходах або іншій нестійкій поверхні.

Слідкуйте за перешкодами у робочій зоні, небезпека спотикання. Тримайте різальний ніж подалі від тіла.

Огляньте зону різальних робіт і видаліть всі дроти та інші сторонні предмети.

Якщо різальні ножі зупиняються через особливо тверду гілку або сторонній предмет (дріт у живоплоті) і перешкоду неможливо усунути, відтягнувши машину назад, вимкніть спочатку двигуні вийміть акумуляторний блокіз машини, перш ніж вручну видалити причину блокування з різального ножа.

Під час виконання інших робіт (наприклад, видалення гілок або обрізок) кладіть машину поза робочою зоною.

Кладіть машину так, щоб нікого не наражати на небезпеку.

Якщо інструмент не використовується, вийміть акумуляторний блок з нього.

Під час зберігання та транспортування завжди надягайте чохол для зберігання на різальні ножі. (Правильне надягання навкруги: напис Metabo спрямований вгору).

Переносьте машину тільки за скобоподібну рукоятку.

Правила техніки безпеки щодо акумуляторного блоку:

Захищайте акумуляторні блоки від вологи!

Не піддавайте акумуляторні блоки впливу відкритого вогню!

Не використовуйте пошкоджені або деформовані акумуляторні блоки!

Не розкривайте акумуляторні блоки!

Не торкайтеся контактів акумуляторного блока і не закорочуйте їх!

З несправного літій-іонного акумуляторного блока може витікати слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку

потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря!

Перед здійсненням будь-якого регулювання, переоснащення, технічного обслуговування або чищення слід вийняти акумуляторний блок із електроінструмента.

Упевніться, що електроінструмент при встановленні акумуляторного блока вимкнений.

Під час виймання та вставляння акумуляторного блока тримати електроінструмент так, щоб унеможливити неумисне натискання вмикача/вимикача.

Якщо електроінструмент пошкоджений, слід вийняти з нього акумуляторний блок.

Транспортування літій-іонних акумуляторних блоків:

Відправлення літій-іонних акумуляторних блоків підлягає дії Закону про небезпечний вантаж (UN 3480 та UN 3481). Під час відправлення літій-іонних акумуляторних блоків з'ясуйте актуальні чинні норми. У разі необхідності зверніться за інформацією до своєї транспортної компанії.

Сертифіковану упаковку можна придбати в Metabo.

Відправляйте акумуляторні блоки лише, якщо корпус не пошкоджений та немає витоку рідини. При відправленні вийміть акумуляторний блок з інструменту. Вживайте заходи проти короткого замикання контактів (наприклад, ізолюйте клейкою стрічкою).

ПОПЕРЕДЖЕННЯ – загальні небезпеки

Прочитати інструкцію з експлуатації.

Захищайте пристрій від вологи. Оберігати від дощу. Не використовуйте під час дощу або на мокрих живоплотах.

Користуйтеся засобами захисту очей.

Використовувати захист органів слуху. Вплив високого рівня шуму може призвести до пошкодження органів

слуху.

Тримайте руки подалі від ножа.

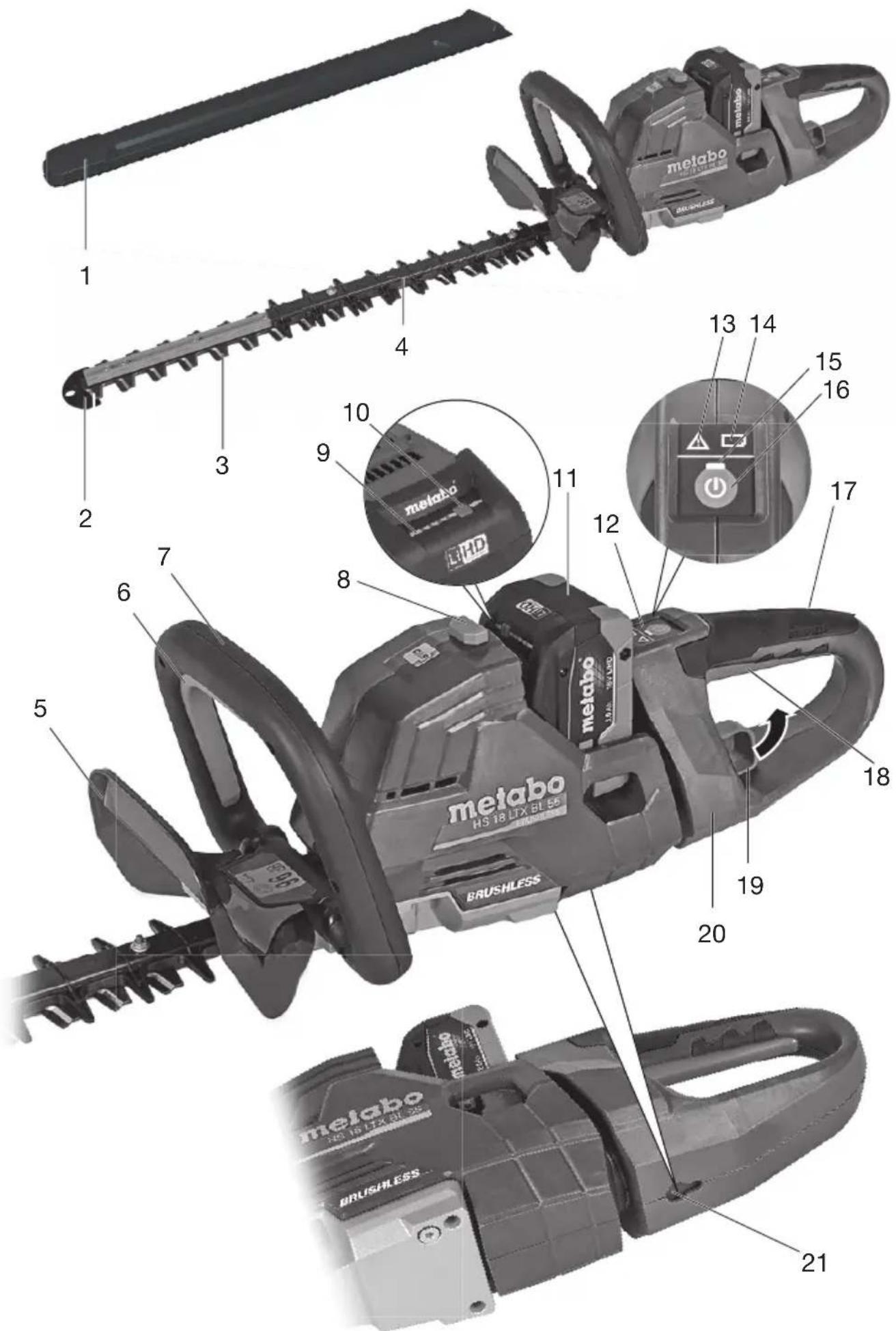

5. Огляд

Див. стор. 2.

1 Чохол для зберігання
2 Протиударний захист із напрямною для гілля
3 Різальний ніж
4 Захист ножа
5 Захист рук
6 Вимикач на скобоподібній рукоятці (безпечне дворучне керування)
7 Скобоподібна рукоятка
8 Кнопка розблокування акумуляторного блока
9 Індикатор заряду та сигнальний індикатор
10 Кнопка індикатора ємності
11 Акумуляторний блок
12 Панель керування
13 Світлодіодний індикатор помилок

УКРАЇНСЬКАук

14 Світлодіодний індикатор стану акумуляторного блока
15 Світлодіодний індикатор стану кнопки активації
16 Кнопка активації
17 Рукоятка
18 Вимикач (безпечне дворучне керування)
19 Розблокування обертового руків'я
20 обертове руків'я
21 Заглиблення для підвішування для зберігання пристрою

6. Введення в експлуатацію

6.1 Акумуляторний блок

Перед використанням зарядіть акумуляторний блок.

При зниженні потужності зарядіть акумуляторний блок.

Вказівки щодо заряджання акумуляторного блока див. в керівництві з експлуатації зарядного пристрою Metabo.

Акумуляторні блоки мають індикатор ємності та сигналу (9) (залежно від комплектації):

• Натисніть кнопку (10), і світлодіодні індикатори покажуть рівень заряду акумулятора.
• Якщо блимає один світлодіод, акумуляторний блок майже розрядився і потребує заряджання.

6.2 Під'єднання / від'єднання акумуляторного блока

Під час виймання та вставляння акумуляторного блока тримати електроінструмент так, щоб унеможливити неумисне натискання вмикача/вимикача.

Витягання:

Натисніть кнопку розблокування акумуляторного блоку (8) і витягніть акумуляторний блок (11).

Встановлення:

Вставте акумуляторний блок (11) до фіксації.

Перевірте функцію швидкого зупину: увімкніть і знову вимкніть машину. Передайте машину на ремонт, якщо час гальмування значно подовжився.

Не торкайтеся зони затискання акумулятора під час вставляння акумуляторного блока.

7. Експлуатація

7.1 Блокування проти ввімкнення, ввімкнення та вимкнення (безпечне дворучне керування):

Щоб увімкнути машину, натисніть кнопку активації (16) на панелі керування (12). Вона переводить машину до стану готовності до експлуатації на 120 с. Світлодіод (15) загоряється зеленим кольором.

• Увімкнення: Натисніть вимикач (18), натисніть вимикач на скобоподібній рукоятці (6).
• Вимикання: Відпустіть вимикач (6) або (18). Стан готовності до експлуатації автоматично подовжується після натискання (6) та (18).
  Функція швидкого зупину зупиняє різальні ножі за 0,2 секунди.

Передайте машину на ремонт, якщо час гальмування значно подовжився.

7.2 Використання обертового руків'я для ергономічної роботи

• Потягніть пристрій розблокування (19) у напрямку стрілки (див. мал. S 2)
• Перемістіть обертове руків'я в потрібне положення та дайте їй самостійно зафіксуватися.

Переконайтеся, що руків'я надійно зафіксовано.

• 3 міркувань безпеки використовувати пристрій розблокування (19), коли вимикач (18) приведено в дію, неможливо. Якщо це буде можливо через дефект, передайте машину на ремонт.
• Під час регулювання кута заднього руків'я не торкайтеся зони обертання.

7.3 Світлодіодний індикатор стану акумуляторного блока (14)

Машину обладнано індикатором стану батареї (14). У разі залишкового заряду близько 20 % світлодіод починає блимати оранжевим кольором. Усунення: найближчим часом зарядіть або замініть акумулятор.

8. Очищення

Різальний ніж необхідно очищувати після кожного використання.

Перед очищенням:

Вимкнути інструмент. Вийміть

акумуляторний блок (11) із машини.

Вдягайте захисні рукавички.

Видаліть забруднення, залишки листя тощо. (наприклад, за допомогою щітки чи тканини)

Після очищення: обробіть різальні ножі оливою для догляду за кущорізом Metabo 6.30474 або обприскувачем 6.30475 (біорозкладна).

9. Усунення несправностей

Світлодіодний індикатор помилок (13)

якщо машина не вмикається, світлодіодний індикатор помилок (13) сигналізує про можливі причини помилок:

1. Індикатор помилок (13) постійно горить червоним кольором:

2. Ніж заблоковано: Витягніть акумуляторний блок, видаліть засмічення.

3. Акумуляторний блок пошкоджено: Замініть акумуляторний блок.
4. Машина несправна: Передайте машину на ремонт.

2. Індикатор помилок (13) блимає червоним кольором

• Акумуляторний блок розряджений: Зарядіть або замініть акумуляторний блок.
• Акумуляторний блок або машина занадто гарячі: Вийміть акумуляторний блок, дайте машині та акумуляторному блоку охолонути.

10. Технічне обслуговування

Рекомендовано заточувати затуплені різальні ножі в спеціалізованій майстерні. Регулярно перевіряйте різальні ножі на наявність пошкоджень і за потреби негайно передавайте їх на ремонт у спеціалізовану майстерню.

11. Приладдя

Слід використовувати виключно оригінальні акумуляторні блоки та приладдя Metabo або CAS (Cordless Alliance System).

A Зарядні пристрої: ASC 55, ASC 145 тощо.
№ для замовлення: 627044000ASC 55 № для замовлення: 627378000ASC 145 тощо.
В Акумуляторні блоки:
№ для замовлення: 625367000 4,0 А·год (LiHD)
№ для замовлення: 625368000 5,5 А·год (LiHD)
№ для замовлення: 625369000 8,0 А·год (LiHD)
№ для замовлення: 625026000 2,0 А·год (Li-Power)
№ для замовлення: 625027000 4,0 А·год (Li-Power)
№ для замовлення: 625028000 5,2 А·год (Li-Power) тощо.
С Олива для догляду за кущорізом (біорозкладна), банка (1 літр)
№ для замовлення: 630475000
D Олива для догляду за кущорізом (біорозкладна), банка з обприскувачем (0,3 літра)
№ для замовлення: 630474000

Повний асортимент приладдя див. на сайті www.metabo.com або в каталозі.

12. Ремонт

Ремонт електроінструмента повинен здійснюватися тільки кваліфікованими вцями-електриками!

Для ремонту електроінструмента Metabo звертайтесь до регіонального представництва Metabo. Адреси див. на сайті www.metabo.com.

Списки запасних частин можна завантажити на сайті www.metabo.com.

13. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Не утилізуйте акумуляторні блоки разом із побутовими відходами! Здавайте несправні чи відпрацьовані акумуляторні блоки дилерові фірми Metabo!

Не викидайте акумуляторні блоки у воду!

Тільки для країн ЄС: не утилізуйте електроінструменти разом із побутовим сміттям! Згідно з директивою ЄС 2012/19/

ЄС про електричні та електронні пристрої та відповідними національними нормами відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

Перед тим як утилізувати акумуляторний блок, розрядіть його в електроінструменті. Вживайте заходи проти короткого замикання контактів (наприклад, ізолюйте клейкою стрічкою).

14. Технічні характеристики

Пояснення до даних, наведених на стор. 3. Залишаемо за собою право на технічні зміни.

U = напруга акумуляторного блоку
ø max. = максимальна товщина різання
L = корисна довжина ножа
n_0 = кількість різів на холостому ході
m = вага з найменшим акумуляторним блоком

Результати вимірювань отримані згідно зі стандартом EN 62841.

Температура навколишнього середовища під час експлуатації:

від -20 °C до 50 °C (працездатність обмежена при температурі нижче 0 °C). Допустима температура навколишнього середовища під час зберігання: від 0 °C до 30 °C

--- постійний струм

На вказані технічні характеристики поширюються допуски, передбачені чинними стандартами.

Значення емісії шуму

Ці значення дозволяють оцінювати і порівнювати емісію шуму різних електроінструментів. Залежно від умов експлуатації, стану електроінструмента або робочих інструментів фактичне навантаження може бути вище або нижче. Для оцінки зразкового рівня емісії враховуйте перерви в роботі та фази роботи зі зниженим (шумовим) навантаженням. Визначте перелік

УКРАЇНСЬКАук

організаційних заходів щодо захисту користувача з урахуванням тих чи інших значень емісії шуму.

Сумарне значення вібрації (векторна сума трьох напрямків) розраховується відповідно до стандарту EN 62841:

a_h = значення вібрації (на холостому ході)

K_n = коефіцієнт похибки (вібрація)

Рівень звукового тиску за типом А:

L_pA =рівень звукового тиску

L_WA =рівень звукової потужності

K_pA, K_WA = коефіцієнт похибки

L_WA(G) = гарантований рівень звукової потужності згідно з 2000/14/ЄС

Під час роботи рівень шуму може перевищувати 80 дБ (А).

Використовуйте захисні навушники!

ТОВ "Метабо Україна"

вул. Зоря на, 22

с. Святопетрівське

Київська обл.

08141, Київ

www.metabo.com
