AWT Fp - Vízadagoló Kärcher - Ingyenes használati útmutató

Termék típusa	Vízállomás és kerékfelfújó
Márka	Kärcher
Modell	AWT Fp
Elektromos tápellátás	230 V, 50 Hz, 450 W
Védelmi típus	IP44
Vízellátási nyomás	0,1 - 0,5 MPa
Sűrített levegő nyomása	0,1 - 0,8 MPa
Sűrített levegő áramlása	100 l/min
Méretek (H x Sz x M)	423 x 423 x 1550 mm
Súly	71 kg
Hőmérséklet-tartomány fagyvédelemmel	-10 és +40 °C között
Hőmérséklet-tartomány fagyvédelem nélkül	+5 és +40 °C között
Megengedett levegő páratartalma	10 - 80 %
Hangnyomásszint (LpA)	< 70 dB(A)
Hangteljesítményszint (LWA)	76,8 dB(A)
Fő funkciók	Nem ivóvíz adagolása, kerék felfújása és leeresztése
Felhasználás	Professzionális
Pénzbedobó	Érmék elfogadása: 50 cent EUR, 50 pence GBP, 1 CHF, 1 PLN, 5 NOK
Időtartam beállítása	30 másodperctől 7 percig forgókapcsolóval
Fagyvédelem	Opcionális (dedikált kapcsoló)
Napi karbantartás	Pénzkazetta ürítése, tömlők és csatlakozó ellenőrzése
Garancia	Az ország kereskedelmi feltételei szerint

Gyakran ismételt kérdések - AWT Fp Kärcher

Hogyan használjam a vízadagoló funkciót?

Helyezzen be egy érmét a pénzbedobóba, nyomja meg a Vízkiosztás gombot, tartsa a pisztolyt a tartály nyílásában, és nyomja meg a kart a kívánt szintig. Használat után akassza vissza a pisztolyt.

Hogyan fújjam fel a kereket ezzel a készülékkel?

Helyezzen be egy érmét, nyomja meg a Keréknyomás gombot, rögzítse a felfújó csatlakozóját a szelepre, olvassa le a nyomást a manométerről. Használja a + vagy - gombokat a nyomás beállításához. Vegye le a csatlakozót, a tömlő automatikusan visszahúzódik.

Mit jelent az ER1 hibakód?

Az ER1 instabil nyomásmérést jelez, amelyet a felfújó csatlakozója vagy egy hibás tömlő okoz. Cserélje ki a csatlakozót vagy a tömlőt.

Hogyan ürítsem a pénzkazettát?

Nyissa ki az ajtót, vegye ki a pénzkazettát, és ürítse ki.

Hogyan ürítsem le a kondenzvizet a sűrítettlevegő-tartályból?

Vegye le a fedelet, helyezzen egy edényt a kondenzvíz-ürítő szelep alá, lassan nyissa ki a víz eltávolításához, majd zárja vissza és tegye vissza a fedelet. Figyelem: soha ne irányítsa a sugarat emberekre vagy a készülékre.

Mi a készülék maximális levegőnyomása?

A sűrített levegő nyomása 0,1 és 0,8 MPa (1 és 8 bar) között állítható.

Használható a készülék kültéren?

Igen, professzionális kültéri használatra tervezték, IP44 védelemmel. Ügyeljen a hőmérséklet-tartományok betartására, és szükség esetén aktiválja a fagyvédelmet.

Hogyan állítsam be a működési időt?

Használja a P I forgókapcsolót az időtartam 30 másodperctől 7 percig történő beállításához. A P II, P III, P IV gomboknak nincs funkciójuk.

Mit tegyek fagyveszély esetén?

Zárja el a vízellátást, ürítse ki a vizet a készülékből és a tömlőkből, ürítse le a kondenzvizet a sűrítettlevegő-tartályból, majd kapcsolja ki a főkapcsolót. Ha a készülék fagyvédelemmel van felszerelve, aktiválja a megfelelő kapcsolót.

Hogyan karbantartsam a készüléket naponta?

Ürítse ki a pénzkazettát, ellenőrizze a készülék általános állapotát, a felfújó csatlakozóját és a tömlőket. Nyissa ki az alsó fedelet a kompresszor ellenőrzéséhez. Cseréltesse ki a sérült alkatrészeket.

HASZNÁLATI ÚTMUTATÓ AWT Fp Kärcher

Általános utasítások.... 56

Környezetvédelem 56

Tartozékok és pótalkatrészek.... 56

Biztonsági utasítások.... 56

Üzembe helyezés 57

Kezelés 57

Beállítások 58

Fagyvédelem 58

Üzemen kívül helyezés.... 58

Ápolás és karbantartás 58

Szállítás 59

Tárolás 59

Segítség üzemzavarok esetén.... 59

Garancia 60

Műszaki adatok.... 60

Általános utasítások

A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a Biztonsági

utasítások című fejezetet. Ezeknek megfelelően járjon el.

Őrizze meg ezeket későbbi használatra vagy a következő tulajdonos számára.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható

anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségére és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.com/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Biztonsági utasítások

Veszélyfokozat

⚠ VESZÉLY

- Olyan, közvetlenül fenyegető veszély jelzése, amely súlyos sérülésekhez vagy halálhoz vezet.

⚠ FIGYELMEZTETÉS

- Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos sérülésekhez vagy halálhoz vezethet.

⚠ VIGYÁZAT

- Olyan, esetlegesen veszélyes helyzet jelzése, amely könnyebb sérülésekhez vezethet.

FIGYELEM

- Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi károkhoz vezethet.

Általános tudnivalók

A személyeket, állatokat és tárgyakat fenyegető veszélyek elkerülése érdekében feltétlenül olvassa el az alábbi dokumentumokat, és vegye figyelembe azok tartalmát:

• a kezelési útmutató - minden biztonsági utasítás - a törvényhozók által alkotott nemzeti jogi előírások

Önkiszolgáló üzemben az üzemeltetőnek biztosítania kell, hogy a felhasználókat jól látható útmutatók segítségével tájékoztassák a következőkről:

• a lehetséges veszélyekről • a biztonsági berendezésekről
• a készülék kezeléséről.

Kezelés

⚠ FIGYELMEZTETÉS

• 8 év alatti gyermekek és csökkent szellemi, testi és érzékelő képességgel rendelkező személyek, illetve tapasztalattal és ismeretekkel nem rendelkező személyek csak megfelelő felügyelet mellett használhatják a készüléket, ill. amennyiben egy a biztonságukért felelős személy ismertette velük a készülék biztonságos használatát és tudatában vannak a használatból eredő veszélyeknek.
• A gyermekek ne játszanak a készülékkel!
• Gyermekek felügyelet nélkül nem végezhetik a készülék tisztítását és használó általi karbantartását.
• A készülék környékét mindig tartsa tisztán, olaj- és zsírmentesen.

Magatartás vészhelyzetben

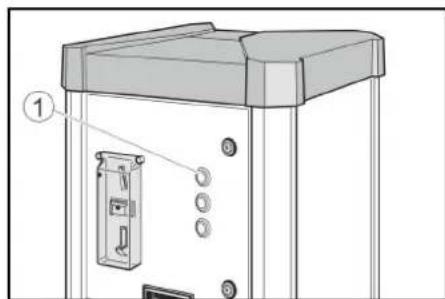

1. Vészhelyzetben nyomja meg a „STOP" gombot.

Szimbólumok a készüléken

⚠ VESZÉLY

Veszély elektromos feszültség

következtében.

Az ilyen módon megjelölt burkolatokat ne nyissa fel.

△FIGYELMEZTETÉS

Égésisérülés-veszély forró felületek következtében.

Az e szimbólummal ellátott alkatrészeket ne érintse meg.

Rendeltetésszerű alkalmazás

Ez az eszköz 2 funkcióval rendelkezik.

• Gépjárművek abroncsnyomásának szabályozása egy adott nyomásra való felpumpálás vagy a nyomás kiengedése révén.
• Ivóvíznek nem alkalmas víz kiadása. Tilos a készüléket robbanásveszélyes területen használni!

Az üzemeltetést csak zárt ajtó és felhelyezett burkolat mellett szabad végezni.

Ez a készülék ipari célú felhasználásra alkalmas.

Kalibrálási követelmény

Az AWT-C és AWT-C Fp készülék verziók gumiabroncs-felfújási rendszerét kalibrálták, és a telepítés után, majd 2 évente ellenőriztetni kell az illetékes mérésügyi szolgálattal.

Üzembe helyezés

1. Nyissa ki a helyszíni vízbeáramlást.
2. Kapcsolja be a helyszíni áramellátást.
3. Nyissa ki a zárakat.

1. Állítsa a főkapcsolót „ON” helyzetbe. A „STOP” gomb villog, amikor a készülék működik.
2. Csukja be az ajtót.

Kezelés

AWT, AWT Fp kezelése

Kezelőelemek

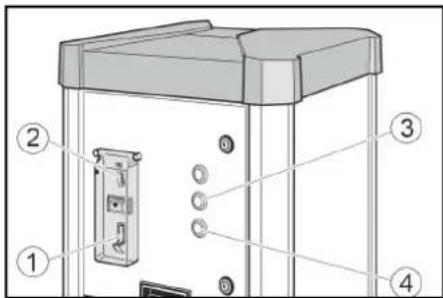

①Érme visszaadása ②Érmebedobó nyílás ③Abroncsnyomás gomb ④Vízkiadás gomb

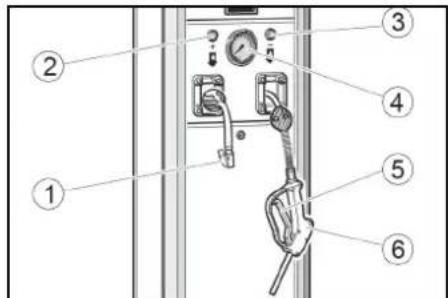

①Szelepdugó ②+ gomb ③+ gomb ④Manométer ⑤Kar ⑥Töltöpisztoly

Víz csapolása

1. Dobjon be egy érmét az érme- bedobó nyílásba.

1. Nyomja meg a Vízleadás gombot.

1. Tartsa a töltöpisztolyt a tartály nyilásához. Húzza meg a töltöpisztoly karját a kívánt töltési szint eléréséhez.

1. Akassza vissza a fúvókát a ké- szülékre.

Ellenőrizze a gumiabroncs nyomását

1. Dobjon be egy érmét az érme- bedobó nyílásba.
2. Nyomja meg az abroncsnyo- más gombot.
3. Rögzítse az abroncsszelep szelepdugóját.
4. Olvassa le az abroncsnyomást a manométerröl.
5. Növelje a gumiabroncs nyomását a + gomb megnyomásával, vagy csökkentse a - gomb megnyomásával.
6. Vegye le a szelepdugót.
7. Röviden húzza meg a tömlőt, és húzza be az automata tömlőfeltekerő segítségével.

AWT -C, AWT -C Fp kezelése Kezelőelemek

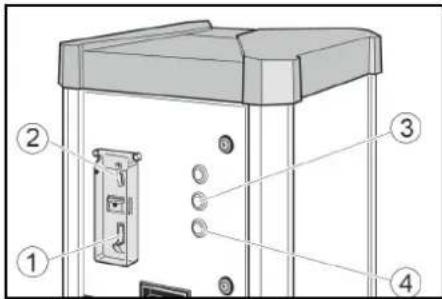

①Érme visszaadása ②Érmebedobó nyílás ③Abroncsnyomás gomb ④Vízkiadás gomb

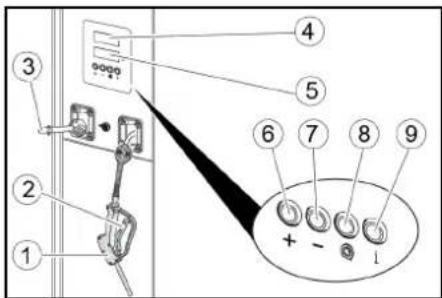

①Töltőpisztoly ②Kar ③Szelepdugó ④Célnyomás kijelzése ⑤Abroncsnyomás kijelzése ⑥+ gomb ⑦- gomb ⑧Gumiabroncs lapos gomb ⑨funkció nélkül

Víz csapolása

1. Dobjon be egy érmét az érme- bedobó nyílásba.
2. Nyomja meg a Vízleadás gombot.
3. Tartsa a töltőpisztolyt a tartály nyílásához. Húzza meg a töltőpisztoly karját a kívánt töltési szint eléréséhez.
4. Akassza vissza a fúvókát a ké- szülékre.

Ellenőrizze a gumiabroncs nyomását

1. Dobjon be egy érmét az érme- bedobó nyílásba.
2. Nyomja meg az abroncsnyo- más gombot.
3. Állítsa be a gumiabroncs célnyomását a + és - gombokkal a célnyomás kijelzőjén (felső kijelző).
4. Rögzítse az abroncsszelep szelepdugóját. A gumiabroncs nyomás kijelzője (alsó kijelző) a gumiabroncs nyomását mutatja.

1. Várjon, amíg egy hangjelzés jelzi az abroncs előirányzott nyomásának elérését.

1. Vegye le a szelepdugót.
2. Röviden húzza meg a tömlöt, és húzza be az automata tömlöfeltekerő segítségével.

Lemezes abroncs feltöltése

Ha az abroncsnak nincs nyomása, a készülék nem fogja felismerni, hogy a szelepdugó fel van helyezve a szelepre.

1. Dobjon be egy érmét az érme- bedobó nyílásba.

1. Nyomja meg az abroncsnyo- más gombot.

1. Állítsa be a gumiabroncs célnyomását a + és - gombokkal a célnyomás kijelzőjén (felső kijelző).

1. Rögzítse az abroncsszelep szelepdugóját. A gumiabroncs nyomás kijelzője (alsó kijelző) a gumiabroncs nyomását mutatja.

1. Nyomja meg a „gumiabroncs lapos“ gombot.

1. Várjon, amíg egy hangjelzés jelzi az abroncs előirányzott nyomásának elérését.

1. Vegye le a szelepdugót.
2. Röviden húzza meg a tömlöt, és húzza be az automata tömlöfeltekerő segítségével.

Beállítások

Üzemidő beállítása

Megjegyzés

A beállítható üzemidő az alábbi érmék egyikének bedobására érvényes:

• 50 eurocent • 50 brit penny • 1 svájci frank • 1 lengyel złoty • 5 norvég korona

Más érmékkel csak a szerviz szolgálat tudja elvégezni a beállítást.

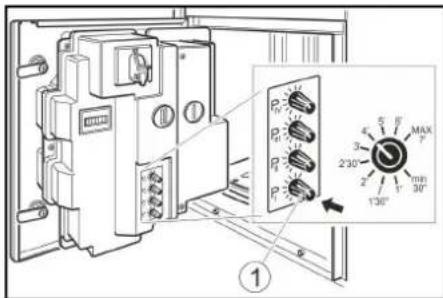

1. Állítsa be a működési időt a P I forgatógombbal.

Lehetséges beállítási tartomány 30 másodperc és 7 perc között.

A P II, P III és P IV forgatógombnak nincs funkciója.

Fagyvédelem

Készülék fagyvédelemmel

1. +5 °C alatti hőmérsékletnél fordítsa a fagyvédelem kapcsolót „ON” állásba.

① Fagyvédelem kapcsoló ② Fagyvédelmi fűtőegység

FIGYELEM

Károsodás veszélye!

A fagyvédelem csak akkor aktív, ha a főkapcsoló „ON” állásban van.

A fagyvédelem aktiválásakor ellenőrizze, hogy a főkapcsoló ON állásban van-e.

Megjegyzés

A fagyvédelmi fűtőegységet nem termosztát vezérli. A fűtés bekapcsolt állapotban tartósan üzemel.

Készülék fagyvédelem nélkül

A fagyvédelem nélküli készülékeknél fagyveszély esetén „üzemen kívül helyezés fagyveszély esetén” műveletet kell végrehajtani.

Üzemen kívül helyezés

1. Zárja el a vízbefolyást.
2. Engedje le a kondenzátumot a sűrített levegő tartályában (lásd „Karbantartási munkák”).
3. Állítsa a főkapcsolót „OFF” helyzetbe.

Üzemen kívül helyezés fagyveszély esetén

1. Zárja el a vízbefolyást.
2. Távolítsa el a vizet a készülékből és a vezetékből.
3. Engedje le a kondenzátumot a sűrített levegő tartályából (lásd: „Karbantartási munkák”).
4. Állítsa a főkapcsolót „OFF” helyzetbe.

Ápolás és karbantartás

Naponta

1. Ürítse ki az érmekazettát (lásd „Karbantartási munkák”).
2. Ellenőrizze a készülék általános állapotát.
3. Ellenőrizze a szelepdugó állapotát.
4. Ellenőrizze az elektromos kábelek állapotát.
5. Nyissa ki az alsó burkolatot, és ellenőrizze a kompresszor állapotát.
6. Cseréltesse ki a sérült részeket.

Hetente

1. Tisztítsa meg a készülék külsejét.
2. Engedje le a kondenzátumot a sűrített levegő tartályában (lásd „Karbantartási munkák”).

FIGYELEM

Károsodás veszélye!

A sűrített levegő vezetékében lévő víz károsíthatja az abroncsnyomás-érzékelőt. Rendszeresen engedje le a kondenzátumot a sűrített levegő tartályából.

Karbantartás 2 évente

Csak AWT-C, AWT-C Fp esetén

1. A gumiabroncs-nyomásmérő készüléket kalibráltassa a mérésügyi szolgálattal.

Karbantartási munkálatok

Érmekazetta kiürítése

1. Nyissa ki az ajtót.

① Ajtó ②Érmekazetta 2. Húzza ki az érmekazettát, és ürítse ki.

Engedje le a kondenzátumot

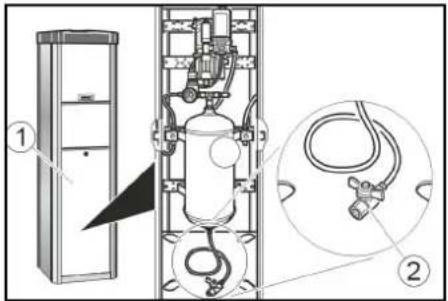

1. Vegye le a burkolatot.

②Kondenzátumleeresztő szelep

1. Tartsa a kondenzátumleeresztő szelepét egy akna vagy gyűjtőedény felett.

⚠ FIGYELMEZTETÉS

Sérülésveszély, károsodás veszélye A kondenzátumleeresztő szelepből kilépő vízsugár sérüléseket vagy károkat okozhat. Soha ne irányítsa a kondenzátumleeresztő szelepet emberekre, állatokra, a készülékre vagy elektromos alkatrészekre.

1. Lassan nyissa ki a kondenzátumleeresztő szelepet, és engedje le a kondenzátumot.
2. Zárja le a kondenzátumleeresztő szelepet.
3. A burkolatot helyezze fel.

Szállítás

⚠ VIGYÁZAT

Sérülésveszély, károsodás veszélye

Szállítás során ügyeljen a gép súlyára.

1. Járműben történő szállítás esetén a készüléket a vonatkozó irányelvek szerint biztosítsa csúszás és felborulás ellen.

Tárolás

⚠ VIGYÁZAT

Sérülés és károsodás veszélye

Tárolás során ügyeljen a készülék súlyára.

Segítség üzemzavarok esetén

⚠ VESZÉLY

Áramütésveszély!

Mielőtt elkezdene dolgozni a készüléken, állítsa a főkapcsolót „OFF” állásba, és válassza le a helyszíni áramellátást.

A készülék nem működik

- Ellenőrizze a helyszíni áramellátást.

- Állítsa a főkapcsolót „ON” helyzetbe.

- Értesítse az ügyfélszolgálatot.

A készülék nem indul el, miután a szelepdugó össze lett kötve az abronccsal.

- Ellenőrizze a szelepdugó megfelelő helyzetét.

- Ellenőrizze a tömlő és a szelepdugó állapotát.

- Nyomja meg a „gumiabroncs lapos” gombot.

Nincs sűrített levegő

- Húzza felfelé a kompresszor bekapcsológombját.

① Kompresszor bekapcsológombja

- A kompresszor túlmelegedett: Várjon, amíg a kompresszor lehűl.

A légnyomás túl alacsony

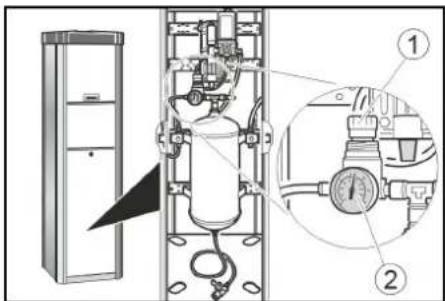

- Ellenőrizze a nyomást a manométeren. Szükség esetén végezze el a nyomáscsökkentő utánállítását.

Üzemzavarok a kijelzőn való kijelzéssel

Hiba Ok Elháritás
ER1 Instabil nyomásmérés meghibásodott sze-lepdugó vagy tömlő következtében.		● Cserélje ki a szelepdugót.● Cserélje ki a tömlót.
ER2, ER7 A légnyomás túl alacsony.A meghibásodott szelepdugó vagy tömlőinstabil nyomásmérést eredményez.		● Ellenőrizze a manométer által mutatott levegőnyomást,szükség esetén végezze el a nyomáscsökkentő utánál-lítását.● Cserélje ki a szelepdugót.● Cserélje ki a tömlót.
ER3	A légnyomás túl alacsony.	● Ellenőrizze a manométer által mutatott nyomást, szükség esetén végezze el a nyomáscsökkentő utánállítá-sát.
ER4	A légnyomás túl magas.	● Ellenőrizze a manométer által mutatott nyomást, szükség esetén végezze el a nyomáscsökkentő utánállítá-sát.
ER5	Hiba történt az áramellátásban.	● Értesítse az ügyfélszolgálatot.
ER6, ER8, ER9, ERU, ERB	Meghibásodás az elektronikában.	● Értesítse az ügyfélszolgálatot.
ERP	A szelepdugó a felpumpálás során kioldó-dott.A légnyomás nem stabil.	● Ellenőrizze a szelepdugó megfelelő helyzetét.● Ellenőrizze a manométer által mutatott nyomást, szükség esetén végezze el a nyomáscsökkentő utánállítá-sát.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciaidőn belül díjmentesen orvosoljuk, amennyiben anyag-, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A címet lásd a hátoldalon)

Műszaki adatok

Elektromos csatlakozás

Hálózati feszültség V 230
Fázis ~ 1
Frekvencia Hz 50
Csatlakozási teljesít-mény	W	450
Védettség		IP44

Sűrített levegő

Szállítási mennyiség l/min		100
Nyomás	MPa	0,1...0,8

Vízcsatlakozás

Hozzáfolyási nyomás

MPa

0,1...0,5

Környezeti feltételek

Hőmérséklet fagyvéde- lemmel	°C	-
		10...+40
Hőmérséklet fagyvéde- lem nélkül	°C	+5...+40
Páratartalom	%	10...80

Zajkibocsátás

Zajszint LpA	dB(A)	<70
L	dB(A)	76,8

zajteljesítményszint WA

+ K bizonytalansági paraméter WA

L dB(A) 4

zajteljesítményszint WA

+ K bizonytalansági paraméter WA

Méretek és súlyok

Súly	kg	71
Hosszúság	mm	423
Szélesség	mm	423
Magasság AWT	mm	1550
Magasság AWT-C	mm	1760

A műszaki változtatások jogát fenntartjuk.

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Termék: Abroncstöltő

Típus: AWT, AWT Fp, AWT -C, AWT -C Fp

Vonatkozó EU-irányelvek

2006/42/EK

2014/35/EU

2014/30/EU irányelv

Dokumentációs meghatalmazott: Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33

12062 Cherasco (Cn) - Olaszország

Tel. [phone]

Tel. [phone]

Fax: [phone]

CF / RI / P.IVA / ÁFA: IT 02469390047

Cap. Soc. 255 000 € - REA CN-178422

CCIAA

[e-mail]

PEC: [e-mail]

www.mtmhydro.it

Cherasco, 2018/09/01

Tartalom

Általános utasítások 60
