| Termék típusa | Elektromos keverőgép |
| Márka | Vonroc |
| Modell | PM506DC |
| Feszültség | 20 V= |
| Üresjárati fordulatszám | 0-650 ford/perc |
| Szerszámfogó | M14 |
| Habverő átmérője | 120 mm |
| Súly (gép önmagában) | 3,6 kg |
| Hangnyomásszint | 77,1 dB(A) |
| Hangintenzitás szintje | 88,1 dB(A) |
| Bal fogantyú rezgésértéke | 3,081 m/s² (K=1,5 m/s²) |
| Jobb fogantyú rezgésértéke | 4,314 m/s² (K=1,5 m/s²) |
| Akkumulátor típusa | Lítium-ion 20 V, 2,0 vagy 4,0 Ah |
| Ajánlott töltő | CD802AA (220-240 V, 50 Hz) |
| 2 Ah akku töltési ideje | 60 perc |
| 4 Ah akku töltési ideje | 120 perc |
| Rendeltetésszerű használat | Építőanyagok keverése (habarcs, gipsz, ragasztók, festékek, lakkok) |
| Funkciók | Elektronikus fordulatszám-szabályozó, be-/kikapcsoló reteszelőgombbal, ergonomikus fogantyú |
| Ajánlott védőfelszerelés | Védőszemüveg, hallásvédelem, porvédő maszk |
| Karbantartás | Puha ruhával tisztítsa; ne használjon agresszív oldószereket |
| Garancia | Törvényes garancia alkatrész- és munkadíjhibákra |
| Szabványok | Megfelel az európai irányelveknek |
Gyakran ismételt kérdések - PM506DC Vonroc
Felhasználói kérdések a következőről PM506DC Vonroc
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elektromos keverő PDF formátumban ingyenesen! Találja meg kézikönyvét PM506DC - Vonroc és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PM506DC márka Vonroc.

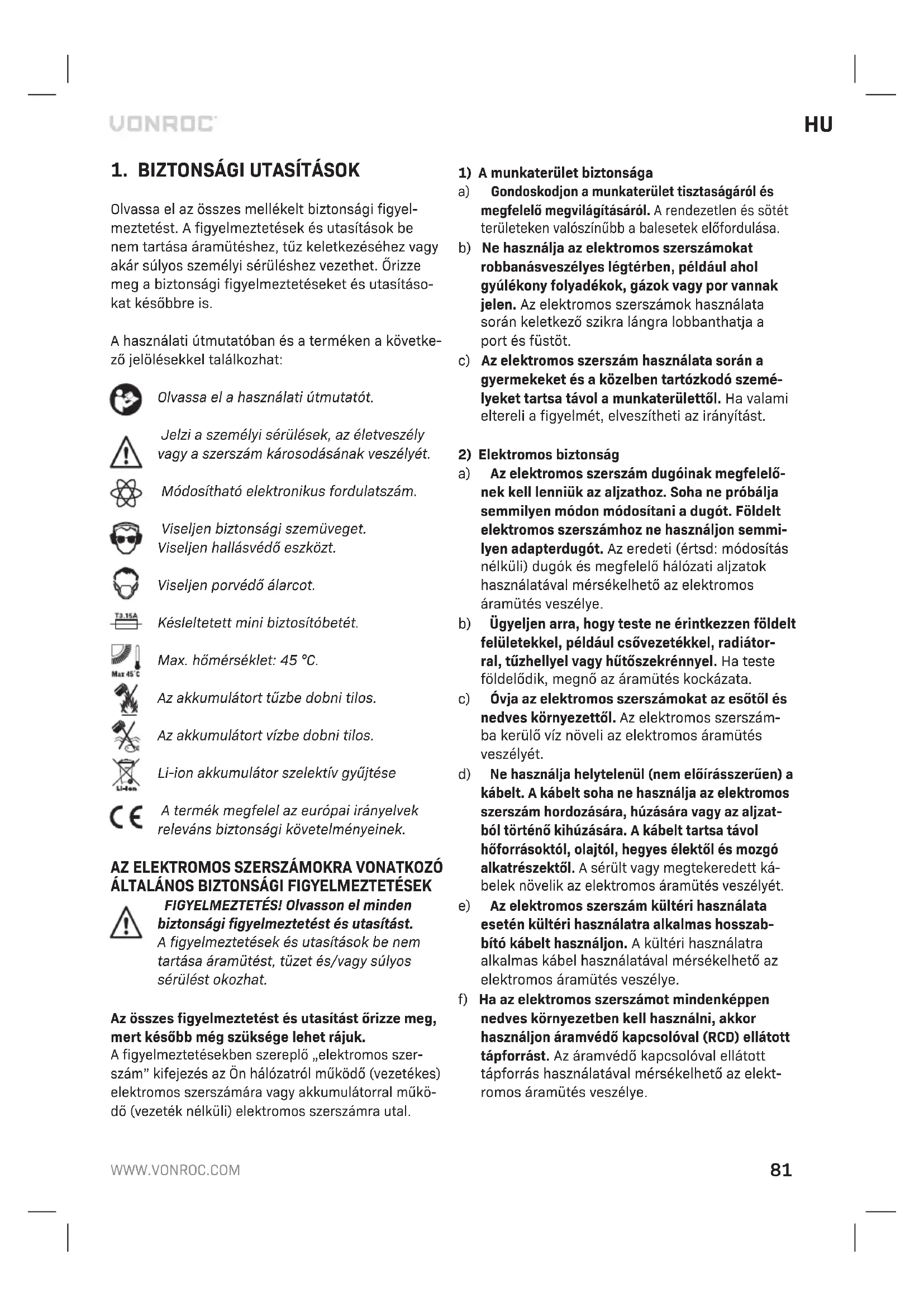

HASZNÁLATI ÚTMUTATÓ PM506DC Vonroc
Olvassa el az osszes mellekeltBiztonsagi figyelmeztetest.A figyelmeztetesek es utasitask be nem tartasa aramuteshez,tuz keletkezesehz vagy akar sulyos szemelyi seruleshez vezethet. Orizze meg a biztonsagi figyelmezteteket es utasitaso-kat késobbre is.
A hasznalati utmutatoban es a termeken a kovetkezjo jelolasekkel talalkozhat:
Olvassa el hasznalati utmutatot.
Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásanak veszélyét.
Módosíthato elektronikus fordulatszám.
ViseljenBiztonsagi szemüveget. Viseljen hallásvédó eszközt.
Viseljen porvedó álarcot.
Max. hörmeséklet: 45^
Az akumulatort tuzbe dobni tilos.
Az akkumulatort vizbe dobni tilos.
Li-ion akkumulator szelektiv gyüjtése
A termek megfelel az europai irányelvek relevansBiztonsagi kovetelmenyinenek.
AZ ELEKTROMOS SZERSZÁMOKRA VONATKOZO ALTALÁNOS BIZTONSAGI FIGYELMEZTETÉSEK
FIGYELMEZTÉS! Olvasson el mindedBiztonsági figyelmeztétés usatitisst.
A figyelmeztetešek es utasítášok be nem tartása áramütest, tuzet es/vagy súlyos sérlést okozhat.
Az összes figyelmeztétest ésutasítástörizge meg, mert késöbb meg szüksége lehet rajuk.
A figyelmeztetekben szerepló „elektromos szerszám" kifejezes az Ölhálozatról muködó (vezetékes) elektramos szerszámára vagy akkumulatorral muködó (vezeték nélkūli) elektramos szerszámra utal.
1) A munkaterület biztonsága
a) Gondoskodjon a munkaterület tisztasagáról és megfelelo megvilagításáról. A rendezzetlen és sötét területeken valószinübb a balesetak elöfordulása.
b) Ne használja az elektramos szerszámokat robbanásveszélyes legtérben, pédául ahol gyúlékony folyadékok, gázok vagy por vannak jelen. Az elektramos szerszámok használata során keletkežo szikra lángra lobbanthatja a port és füstö.
c) Az elektromos szerszám hasznalata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettól. Ha valami eltereli a figyelmét, elvesztheti az irányítást.
2) Elektromos biztonság
a) Az elektromos szerszám dugoinak megfelelo-nek kell lenniuk az aljzathoz. Soha ne的概率 semmilyen modon modositani a dugot. Foldelt elektromos szerszamhoz ne hasznaljon semmi-lyen adapterdugot. Az eredeti (ertds: modositas nelkuli) dugok es megfelelo halozati aljzatok hasznalatal val mersekelheto az elektromos aramutes veszelye.
b) Ügyeljenarra, hogy teste ne erintkezten foldelt felületekkel, peldául csövezetékkel, radiatorial, tuzhellyel vagy hütöszekrénnyel. Ha testefödelodik, megno az áramütes kockázata.
c) Ovja az elektramos szerszámokat az esotól és nedves környezettöl. Az elektramos szerszámba keruló viz noveli az elektramos áramütés veszélyét.
d) Ne használaj helytelenül (nem elóirásszerüen) a kábelt. A kábelt soha ne használaj az elektromos szerszám hordozására, húzasára vagy az aljatból történő kihúzasára. A kábelt tartsa távol hóforrásoktól, olajól, hegyes elektól és MOZgó alkatrészektól. A sérult vagy megtekeredett kábelek novelik az elektromos áramütés veszelyét.
e) Az elektromos szerszám kultéri használata eseten kultéri használatra alkalmas hosszabbitó kabelt használjon. A kultéri használatra alkalmas kabel használatával mersékelheto az elektromos aramutes veszelye.
f) Ha az elektromos szerszámot mindednéképpen nedves környezetben kell használni, akkor használjon áramvedó kapcsolóval (RCD) ellátott tápforrast. Az áramvedó kapcsolóval ellátott tápforrás használatával mér sékelhető az elektròmos áramütés veszélye.
3) SzemélyiBiztonság
a) Az elektramos szerszám használata során maradjon éber, koncentráljon az éppen vegzett müveletre és használaj a jozan iteloképessé-gét. Ha fáradt, vagy ha kábitoszer, alcohol vagy gyógyszer hatasa alatt all, ne használjon elektromos szerszámot. Az elektramos szerszámok használata kózben egyetlen pillanatnyi figyelmetlenség is súlyos személyi serulést okozhat.
b) Hasznaljon egyeni védöfelszerelést. Mindig viseljen szemvedö felszerelést. A megfelelo körulmenyekhez való védöeszközökkel (peldául pormaszkkal, csuszásgatlóBiztonsagi cipövel, munkavedelmi sisakkal vagy hallásvedö eszköz-zel) csokkenthetö a szemelyi sérülèsek kockázata.
c) Gondoskodjon a gép véletlen elindulásanak a megelözéséröl. A szerszám páforráshoz és/ vagy akumulátorcsomaghoztörténő csatlakoztatasa, kézebevetele vagy hordozása elöttgyözödjön meg rola, hogy a kapcsoló OFF (kikapcsolt) allásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültseg alá, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez noveli a balesetek kockázatát.
d) Az elektramos szerszám bekapsolása elott távolítsa el a csavarkulcsokat vagy beallitó kulcsokat. Az elektramos szerszám forgo alkat-részein felejtett csavarkulcs vagy beallitó kulcs személyi sérulést okozhat.
e) Ne probáljon tulnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megtartva alljon a talajon. Igy konnyebben tutja irányítani az elektrmos szerszámot a varatlan helyzetekben.
f) Viseljen megfelelo öltözetet. Ne viseljen laza ruhat vagy ékszert. Hajat, ruhajat és kesztyüjét tartsa távol a MOZgo alkatrészektól. A MOZgo alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú Hajat.
g) Ha a szerszámhoz porelszívo és porgyüjto eszközt is lehet csatlakoztatni, akkor gondoskod-jon ezek csatlakoztatásárol és megfelelo használatáról. A porgyüjto rendszerek használatávalcsökenthetők a porral kapcsolatos veszélyek.
h) Ne engedje, hogy a szerszámok gyakori használá tóran szerzett tapasztalatai tulzottBiztonságérzetelkstenek Onben,és amiatt elhanyagolja biztonsági alapelveket. A gondatlan cselekvés mar a masodperc tortrésze alatt is súlyos sérúlest okozhat.
4) Az elektromos szerszám használata és apolása
a) Az elektramos szerszámot tilos tulzott erőkifejtésell használni. Az alkalmazásí célnak megfelelo elektramos szerszámot használjon. A megfelelo elektramos szerszám jobban, biztonságosabban vegzi a munkát azon a fordulatszámmon, amire azt tervezték.
b) Ne használjá az elektromos szerszámot, ha az nem kapcsolhato be/ki a fokapcsolóval. Bár-mely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezert az ilyen elektromos szerszámot meg kell javittatni.
c) Valassza le a dugó t a tapforrasrol es/vagy az akkumulatorcsomagot az elektromos szerszamrol, mielott barmilyen modositast vgez, tartozekot cserel vagy eltarolja az elektromos szerszamot. Ezekkel a megelozoBiztonsagi intezkedesekkel csokkentheto az elektromos szerszam véletlen elindulásanak a kockázata.
d) A hasznalaton kivuli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem ferhetnek hozza; ne engedje, hogy olyan személyek használjak, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. Az elektromos szerszám rendkivül veszélyes lehet szakképzeten felhasználók kezeiben.
e) Tartsa karban az elektramos szerszámokat. Ellenörizze, hogy a MOZgo alkatrészek nem allitódtak-e el vagy nem szorulnak-e, nincsenek-e a szerszámon törött alkateszek, és nem allnak-e fenn oyan körülmenyek, amelyek befolyasolhatjak a szerszám muködését. Ha az elektramos szerszám serült, hasznalat elött javittassa meg. A hanyagul karbantartott elektramos szerszámok suk balesetet okoznak.
f) Tartsa élesen estisztan a vagoszerszamokat. A megfeleloen karbantartott, éles vagoszerszamok beszorulásanak kisebb a valoszinsege, raadasul konnyebben iranyithatok.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a hasznalati utmutatónak megfeleloen használaja, a munkakörulmenyek és az elvégzendo feladat figyelembevetelevel. Ha az elektromos gépet a rendeltetési celjátol etéroen használjak, az veszélyhelyzetet teremthet.
h) Tartsa a fogantyukat es egyeb markolasi feluteket szarazon, tisztan, olajtol es zsirtol mentesen. Varatlan helyzetekben a csuszos fogantyuk es egyeb markolasi felutek akadalyozzak a szerszamBiztonsagos kezelését es iranyitását.
5) Az akkumulátoros szerszám használata és apolasa
a) UjratolteshezCsakgyartó altal megjelotttoltohasznalja.Azegyikfajtaakkumulatorhozvalo tolt egy masiknalt tuzveszelyt okozhat.
b) Csak a kifejezetten hozzajuk keszült akkumulatoralhasznalja az elektromos szerszamokat. Barmilyen masfajta akkumulator hasznalata tuz- es balesetveszelyt idezhet elo.
c) Amikor az akkumulator nincs hasznalatban, ovja oyan mas fem targyaktol, mint a gemkapocs, a penzierme, kulcs, szog, csavar es mas kis fem targyak, amely a ket kapcsot ossze képes kotni. Az akkumulator kapcsok rvidre zarasa egesi serulest vagy tuzet okozhat.
d) Nem eloirasszeru körulmények kozott az akkumulatorból folyadék szivaroghat; kerülje a vele való erintkezest. Ha véletlenül megis a börre kerül, vizzel öblitse le. Ha a folyadék szembe kerül, forduljon orvoshoz is. Az akkumulatorból szármaszo folyadék börizgató hatású, égési sérülest is okozhat.
e) Sérûlt vagy átalakitott akkucsomagot és szerszámot ne használjon. A sérûlt vagy átalakitott akkumulátorok kiszámithatatlanul viselkedhetnek,uzziet, robbanást vagy sérülest okozhatnak.
f) Tuztol es szelsoseges homerseklettol ovja az alkucsomagot es a szerszamot. Ha tuznek vagy 130^ on feluli homserekletnek teszi ki, robbanast okozhat. MEGJEGYZES: a, 130^ 265 F -nak (Fahrenheit foknak) feel meg.
g) Tartsa be a toltésre vonatkozo összes utasitätst, és ne toltse az akkucsomagot vagy a szerszá-mot a kezelési utmutatóban megadott tartományon kivül esö hörmséket mellett. Nem megfelelo vagy a megadott tartományon kivuli hörmséket mellett történö toltés károsithatja az akkumulátort, és tuzveszéllyel jár.
6) Szerviz
a) Az elektramos szerszámot képzett javíto szakemberrel javittassa,Csakis azeredetivel azonos póltalkrészeket használjon fel. Ez szávatolja, hogy az elektramos szerszám továbbra isBiztonságos maradjon.
b) Sérult alkucsomagot soha ne szervizeljen. Akkucsomagok szervizelésétCsak a gyartó vagy annak megbizott szolgáltatója végesheti.
TOVÁBBI BIZTONSAGI UTASITASOK
- A szerszámot két kézzel, az erre tervezett fogantyúkkal tartsa. A gép feletti uralom elvesztése balesetet okozhat.
Gyulekony anyagok keveresekorBiztositson megelelo szellozest, a veszelyes atmoszfera kialakulasanak megelozese erdekuben.A keletkez gozoket belelegezheti vagy azt az elekromos szerszam hasznalata kobzen keletkez szikrak langra lobbanthatjak. - Ne keverjen éelemiszert. Az elektromos szerszámokat és tartozékaikat nem éelemiszerek feldolgozására terveztük.
Tartsa a kabelt tavol a munkaterulettol. A kabel belegabalyodhat a keverofejbe. - Biztositsa, hogy a keveroedeny szilard esBiztonsagos helyzetben legyen. A nem megfeleloen rogzitett edeny kiszamithatatlanul mozoghat.
- Ügelyjen arra, hogy semmilyen folyadék ne froccsenjen a szerszámgep hazára. A szerszám-gépbe behatoló folyadék károsodast okozhat, és áramütéshez gezehet.
Kövesse a keverendő anyagra vonatkozó utasitsakot és figyelmezteteket. A keverendő anyag káros is lehet. - Ha az elektromos szerszám a keverendő anyagba esik, azonnal húzza ki a dugót, és ellenöriztesse az elektromos szerszámot képzett szerelővel. Ha belenyúl az edénybe, miközben a szerszám csatlakoztatva van, az áramütest okozhat.
- Keverés kozben ne nyuljon kézzel a keverö-edenybe, és ne helyezzen bele semmilyen tárgyat. A keveröfejjel való érintkezés sulyos személy sérülseket okozhat.
- A szerszámotCsak a keveróedenyben inditsa el es allitsa le.A keverófej elhajolhat vagy elpörghet, nem vart, szabálytalan mádon.
AZ AKKUMULÁTORRA VONATKOZÓ BIZTONSAGI FIGYELMEZTETÉSEK
a) Ne nyissa fel az akkumulátort. Rövidzárlat veszélye.
b) Védje az akkumulátort a höbehatastól, pl. netegye ki folyamatos erös napsugárzásnak, valamint védje a tuztól, viztól és nedvességtól. Robbanásveszély.
c) Ha az akkumulator serult, vagy rendellenesen hasznaljak, gozok aramolhatnak belOE. Szelloztesse at a munkaterulet, es ha egeszsegi panaszai vannak, kerjen orvosi segitseget. A gozok irritalhatjak a legutakat.
d) Az akkumulátortCsak a Vonroc termékehez használja. Ezzel az intézkedésell veszelyes tulterheléstól védi az akkumulátorát.
e) Az akkumulator megsérülhet, ha a külsejét he-gyes targgyal (pl. szeggel, csavarhuzóval) vagy eroszakosan manipuláljak. Belsö roidzárlat kovetkehzet be, amitól az akkumulator leeghet, fustölhet, robbanhat vagy tulmelegedhet.
A TÖLTÖRE VONATKOZÜ BIZTONSAGI FIGYEL-MEZTETÉSEK
Rendeltetesszeru hasznalat
A toltovelCsak CD801AA es CD803AA típusu toltheto akkumulatorcsomagokat szabad tolteni. MAs típusu akkumulator szetrobbanhat, szemelyi serulest es anyagi kart okozva.
a) A villamos keszüléket csökkent fizikai, érzék szervi vagy szellemi képességü személyek (gyermekeket is ideertve) vagy tapasztalat, ismeret hijánCsak felügyelet vagy utmutatas mellett hasznalhatjak.
b) Felügyelje a gyermekeket, Nehogy jatszassanak a keszülékkel.
c) Nem ujratölthetö akkumulátorok ujratoltésével的概率kozni tilos!
d) Az akkumulátorok toltését jol szellőzó helyen kell végezn!
ElektromosBiztonsag
Mindig ellenorizze, hogy a tapellatas megfeleI-e az adattablan felttuntetett feszultsegnek.
- Ne használjá a gépet, ha a halózati kabel vagy a halózati csatlakozódupo sérult.
Csak olyan hosszabbito kábelt használjon amely megfelel a berendezés névleges teljesitményének és legalább 1,5 mm² vastag. Ha tekercset használ a hosszabbito kábelhez, mindig teljesen tekerje le a kábelt.
2.A GEP ADATAI
Rendeltetesszeru hasznalat
A gép poritott épitoanyagok, például habarcs, vakolat, ragasztók, továbbá oldószermentes festékek, lakkok és hasonló anyagok keverésére szolgál. A nem rendeltetesszeru hasznalat károsithatja a szerszámot.
MUSZAKI ADATOK
Ez az utmutato kūlɒbɔžo keszletekhez / cikkszámokhoz keszült. A keszlet megfelelo összetételéhez és tartalmához ellenörizze a muzaki adatokat tartalmazó lenti tablázat vonatkoź o cikkszámát.
| Modella- zonosító | Mellékelt akku- mulátor(ok) | Mellékelt tõltők |
| PM506DC | - | - |
| S_PM506DC | CD801AA CD802AA | |
| S2_PM506DC | 2 x CD801AA CD802AA | |
| S3_PM506DC | CD803AA CD802AA |
| A gépadatai | |
| Feszültseg 20 V | - - - |
| Üresjárati fordulatszám 0-650/perc | |
| Szerszám fogalata M14 | |
| Keverő átmérője Ø 120 mm | |
| Súly | 3,6 kg |
| Hangnyomásszint LPA | 77,1 dB(A) |
| Hangteljesitményszint LWA | 88,1 dB(A) |
| Rezgési érték | |
| Bal oldali kar | 3,081 m/s2, K = 1,5 m/s2 |
| Jobb oldali kar | 4,314 m/s2, K=1,5 m/s2 |
| Modellazonosító | CD801AA |
| Akkumulátor típusa | Lítium-ion |
| Feszült ség | 20 V= |
| Kapacités | 2,0 Ah |
| Ajánlott tõltõ | CD802AA |
| Súly | 0,3 kg |
| Modellazonosító | CD802AA |
| A tõltõ bemenete | 220-240 V, 50 Hz, 0,4 A |
| A tõltõ kimenete | 21 V---2,5 A |
| 2 Ah-s akkumulátor tõltési ideje | 60 perc |
| 4 Ah-s akkumulátor tõltési ideje | 120 perc |
| Ajánlott akkumulátorok | CD801AA, CD803AA |
| Süly | 0,36 kg |
| Modellazonosító CD803AA | |
| Akkumulátor típusa Lítium-ion | |
| Feszültseg 20 V | - - - |
| Kapacités 4,0 Ah | |
| Ajánlott tõltõ CD802AA | |
| Súly 0,65 kg |
VONROC VPOWER 20 V alkumulatorplatombol
csak a kovetkez o akumulatorokat hasznalja. Más
akkumulator hasznalata sulyos séruleshez és a
szerszám károsodásahoz gezehet.
CD801AA 20 V, 2 Ah-s litium-ion
CD803AA 20 V, 4 Ah litium-ion
Ezek az akkumulatorok az alabbi toltovel is tolthetok. CD802AA Gyorstolt
A VONROC VPOWER 20V platform akkumulátorai csereszabatosak minded VONROC VPOWER 20V akkumulátor platform szerszámmal.
Rezgés ertékek
A hasznalati utmutatoban megadott rezgsekiboccsatasi erteke merese az EN 62841 sz. szabvany szerinti egysesgesitett eljarassal tortent; az ertekeh hasznalhatok gepek osszehasonlitasara es a munkavegzs kozbeni rezgesterhelés elozetes megbecslésere az adott alkalmazasi teruleten.
Ha az elektromos keziszerszámot más terülen használjak vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentösen megnövekedhet.
- Azok az idöṭartamok, amely alatt a gép üresen jár vagy ally, jelentösen csökkenthetik a tényleges terhelést.
Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezemege okosan a munkaját.
LEÍRÁS
A szövegbeli számok a 2-3. oldal képeire utalnak.
1.Akkumulátortartó
2.Fogantyú
3.Szellózányilások
4.Szerszámteró
5.Keveroszár
6.Keverolapat
7.Fokapcsoló
8.Reteszgomb
9. Fordulatszám allito kerek
10.Kulcs
11.Akkumulátor
12.Akkumulator-kioldogomb
13. Akkumulátor LED-jelzólám pák gomb
14.AkkumulátorLED-jelzólámák
15.Töltő
16. A tolto LED-jelzolampai
3. ÖSSZESZERELEŠ
Az elektromos szerszamon vegzett bárminemu munka elott távolítsa el az akkumulátort.
Az akkumulátort elso használat elott eloször fel kell tolteni.
Az akkumulator behelyezese a gepbe (D abra)
A toltore vagy a gépre csatlakoztatas elott ellenorizze, hogy az akkumulator külseje tiszta és szaraz legyen.
- Tegye az akkumulátort (11) a gép talpába a D abrán láthato modon.
- Kattanasig nyomja az akkumulatort a helyere.
Az akkumulator kivetele a gepbol (Dabra)
- Nyomja meg az akkumulátor kioldó gombját (12).
- Vegye ki az akkumulátort a gépböl a D abrán lathato modon.
Az akkumulator toltesi allapotanak Ellenorzese (E abra)
A toltottsegi szint ellenorzesehez nyomja meg roviden a gombot (13).
- Az akkumulátor 3 lampéval mutatja a toltési szintet, minél tobb világít, annál tobb toltese van meg az akkumulátornak.
Ha lampak nem vilagitanak, az akkumulator lemeruit, azonnal tolteni kell.
Az akkumulator toltese a toltovel (E ábra)
- Vegye ki a gépböl az akkumulátort (11).
- Fordítsa fejel lefelé az akkumulátort (11) és csusz-tassa a toltöre (15) az E abrán lathato modon.
- Nyomja be egészen az akkumulátort a nyilásba.
- Dugja a toltodugot villamos alzatba es varjon. A gepen a LED jelzok (14) vilagitani kezdenek es jelzik a tolto allapotat.
A toltön 2 LED jelzölampa (16) van, amelyek mutatják a toltési folyamatot:
| Piros LED állapot | Zöld LED állapot | A tõltõ állapota |
| Nem világít | Nem világít Nincs áram | |
| Nem világít Világít | Készenlét mód: - Nincs behelyezve akku- mulátor vagy - Akkumulátor behelyezve, de a tõltés befejeződött | |
| Világít | Nem világít Akkumu- lór tõltõdik |
A(z) 2 Ah-s akkumulator teljes feltoltese 60 per-cet vesz igenybe.
A(z) 4 Ah-s akkumulator teljes feltoltese 120 percet vesz igenybe.
Az akkumulator teljes felttoltese utan huzza ki a toltodugot az aljzatabol, es vegye ki az akkumulatort a toltobol.
Ha a gépet hosszabb ideig nem használják, jobb az akkumulátort toltött allapotban tárolni.
A kétreszes kevero összeszerelése (A ábra)
- Csavarja a keveroszárat (5) a keverolapatra (6)
- Szoritsa össze erösen a két részt
A kevero csereje (C ábra)
Tartozek felszerelése elott mindig vegye ki az akkumulátort.
Csak a megadott atmérojü keveroket használja.
Mindig az adott anyag keveréséral kalmas keverot használjon. Nem megfelelo keveropalca hasznalataval tulterheli a gépet, illetve sajat magat.
A kevero szerelése
- Csavarja be az összeszerelt keveröt a szerszám-tartóba (4) az oramutato jrásanak irányaban utközésig.
- Húzza meg a keverôt a befogóban a mellekelt kulcsokkal (10). Ehhez tartsa a szerszámterét (4) az egyik mellekelt kulccsal, a masikkal pedig húzza meg a felszerelt habverôt.
A kevero eltavolitasa
- A mellekelt kulcsokkal lazitsa meg a felszerelt keverot (10). Ehhez tartsa meg a szerszam-
tartót (4) az egyik mellekelt kulccsal (10), a masikkal pedig lazītsa meg a felszerelt keveröt.
2. Csavarja ki a keverot a szerszámartóból (4) az oramutató jarásával ellentétés irányban.
4. MUKÖDÉS
Be- es kikapcsolás (Bábra)
A fokapcsolo (7) a gep bekapcsolasara es a fordulatszam beallitatasra szolgal.
- A gép beindításához nyomja és tartsa lenyomva a reteszgombot (8), majd nyomja le a fókapcsolót (7).
A gép kikapcsoláshoz engedje fel a fokapcsolót (7).
A fordulatszám allitása (B ábra)
A kivist fordulatszám a fordulatszám-allyto kerékkel (9) allithato be. A fordulatszám a gep üzemelse kozben is allithato.
- A fordulatszám noveléséhz az oramutató jarásának megfelelo irányban forgassa el a fordulatszám allitó gombat (9).
- A fordulatszám csökkentéséhez az oramutató jarásával ellentêtes irányban forgassa el a fordulatszám allitó gombat (9).
A kívant fordulatszám a munkadarab anyagától fugg, és probálgatással határozható meg.
Optimális használat
- Alacsony viszkozitásu anyagok, pl. emulziós festékek, lakkok, ragasztók, injektáló habercs vagy cementiszap esetében az optimális használathoz egy úgynevezett balos forgásu spirállal ellátott keverőfej ajánlott. A balos spirállal az anyagot felürlöl lefelé mozgatjuk, a keverőfejet pedig felfelé toljuk. Az alacsony viszkozitásu anyagokat úgy kell keverni, hogy a lehető legkisebb legyen a fröccsenés, ezert alacsony fordulatszám ajánlott.
-
Magas viszkozitásu anyagok, pl. vakolat, beton, cement, kiegyenlítő beton, kitóltóanyagok vagy epoxigyanta esétében az optimális használathoz egy úgynevezett jobbos forgasú spirállal ellatott keverőfej ajánlott. A jobbos spirállal az anyagot alulró l felfelé mozgatjuk, a keverőfejet pedig lefelé húzzuk (hagyva, hogy beledolgozza magát a keverékbe). A magas viszkozitásu anyagokat alaposan el kell keberní, ezér nagy fordulatszám ajánlott.
-
Az optimális eredmény érdekében keverés közben fel-le mozgassa a szerszámgepet.
Javasoljuk, hogy a keverot hasznalat utan tisz-titsa meg, peldául uyg, hogy a keverot egy vizzel teli vodörben muködteti.
5. KARBANTARTÁS
Tisztitás es karbantartás elott mindig capcsoljá ki a gépet,és vegye ki belóle az akkumulátort.
A gép burkolatār rendszeresen, lehetöleg minded hasznalat után törölje át puha ronggyal. Gondos-kodjon arról, hogy a szellözonyilásokban (3) ne maradjon por és piszok. Makacs szennyezódések-hez hasznaljon szappanos vizzel átitatott ruhat. Ne hasznaljon oldóSZert, benzint, alcoholt, ammoniát stb. Az ilyen vegyszerek kárt tesznek a szintetikus alkatrészekben.
KÖRNYEZETVEDELEM
A hibás vagy már feleslegesse valt elektromos, elektronikus készülékek az ezzel foglalkozó begyüjtő helyeken kell leadni.
Csak EU országokban
Elektromos szerszámot ne dobjon a háztartásihulladékba. Az elektromos és elektronikai hulladékokra vonatkozo, 2012/19/EU europai irányelv ésannak a nemzeti törvenykezesbe történő átultéteseertelmében az elhasznalódt elektromos készulekeket külön kell gyüjteni és környezetbarát modonkell kiselejtzezni.
JOTÁLLÁS
A VONROC termekei a legmagasabb minoségimormak szerint keszülnek, es az eredeti vásárlasnapjátol szamított, torvényileg elóirt idöartamig garantáljuk, hogy anyag-és gyártasi hibáktólmentesen fognak muködni. Ha a termeken ezenidszak alatt barmilyen hiba jelentkezik anyag-és/vagy gyártasi hiba miatt, kérjuk, forduljon kozvetlenú az On VONROC kapcsolattartójához.
A szavatosság nem érvényes a kővetkező korulnények egyikére sem:
Nem hivatalos szervizkozpontok javistst vagymodositast vgeztek (vagy megkisereltek javistst vagymodositast vgezni) a gepen;
- Normál elhasználodás és kopás;
- A szerszámot erőszakosan vagy nem rendeltetesszerüen használták, vagy a karbantartasa nem volt megfelelo;
- Nem eredeti potalkatrészeket használtak.
A jelen garancia a vallalat altal (akar kifejezet- ten, akar hallgatolagosan) biztositott kizarolagos garancia. NemBiztositunk mas garanciakat (sem kifejezett, sem beleertt garanciakat, ideertve az ertekesithetosegre es az adott celra valo alkalmassagra vonatkozó hallgatolagos garanciakat is), amelyek a jelen garancia hatokoren tulmutatnak. A VONROC semmilyen esetben sem felelos semmi- lyen jarulekos vagy kvetkezmenyes karret. A forgalmazok jogorvoslati teendoi az elirasoknak nem megfelelo egysegek vagy alkatreszek javitasara es cserejere korlatozodik.
A termek és a hasznalati utmutató valtoztatasánek jogát fenntartjuk. A muszaki adatok elözetes bejentés nélkül valtozhatnak.
