MANUAL DE UTILIZADOR PM506DC Vonroc

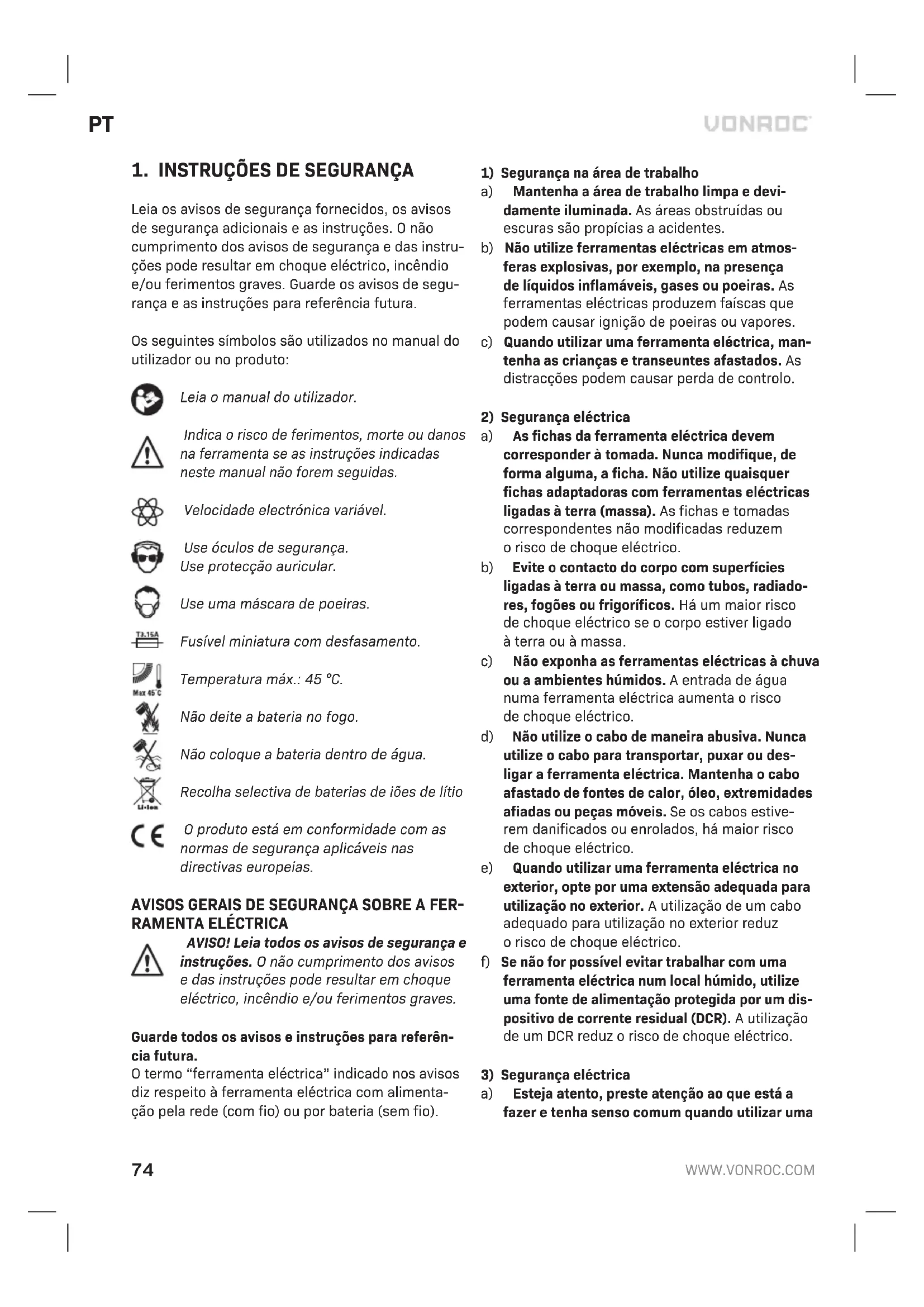

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instru- ções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segu- rança e as instruções para referência futura. Os seguintes símbolos são utilizados no manual do utilizador ou no produto: Leia o manual do utilizador. Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas. Velocidade electrónica variável. Use óculos de segurança. Use protecção auricular. Use uma máscara de poeiras. Fusível miniatura com desfasamento. Temperatura máx.: 45 °C. Não deite a bateria no fogo. Não coloque a bateria dentro de água. Recolha selectiva de baterias de iões de lítio O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias. AVISOS GERAIS DE SEGURANÇA SOBRE AFER

AVISO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referên- cia futura. O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica com alimenta- ção pela rede (com fio) ou por bateria (sem fio).

1) Segurança na área de trabalho

a) Mantenha a área de trabalho limpa e devi- damente iluminada. As áreas obstruídas ou escuras são propícias a acidentes. b) Não utilize ferramentas eléctricas em atmos- feras explosivas, por exemplo, na presença de líquidos inflamáveis, gases ou poeiras. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores. c) Quando utilizar uma ferramenta eléctrica, man- tenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.

2) Segurança eléctrica

a) As fichas da ferramenta eléctrica devem corresponder à tomada. Nunca modifique, de forma alguma, a ficha. Não utilize quaisquer fichas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fichas e tomadas correspondentes não modificadas reduzem orisco de choque eléctrico. b) Evite o contacto do corpo com superfícies ligadas à terra ou massa, como tubos, radiado- res, fogões ou frigoríficos. Há um maior risco de choque eléctrico se o corpo estiver ligado àterra ou à massa. c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco dechoque eléctrico. d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou des- ligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Se os cabos estive- rem danificados ou enrolados, há maior risco de choque eléctrico. e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz orisco de choque eléctrico. f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dis- positivo de corrente residual (DCR). Autilização de um DCR reduz o risco de choque eléctrico.

3) Segurança eléctrica

a) Esteja atento, preste atenção ao que está a fazer e tenha senso comum quando utilizar umaPT

ferramenta eléctrica. Não utilize uma ferramen- ta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves. b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz oris- co de ferimentos. c) Evite accionamentos acidentais. Assegure-se de que o gatilho está desligado antes de ligar aferramenta à corrente eléctrica e/ou as bate- rias e antes de levantar ou transportar a ferra- menta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com oin- terruptor ligado pode dar origem a acidentes. d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos. e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição firme e bem equilibrada. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas. f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestas peças. g) Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extrac- ção de poeiras pode reduzir os riscos inerentes. h) Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de se- gurança da ferramenta. Uma acção irreflectida pode causar ferimentos graves numa fracção de segundos.

4) Utilização e cuidados a ter com a ferramenta

com baterias a) Não sobrecarregue a ferramenta eléctrica. Uti- lize a ferramenta eléctrica correcta para oseu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais eficiente e segura se for utilizada de acordo com a capaci- dade para a qual foi concebida. b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser contro- lada através do gatilho é perigosa e tem de ser reparada. c) Retire a ficha da fonte de alimentação e/ou a bateria da ferramenta eléctrica, caso seja possível fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctri- ca seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são peri- gosas nas mãos de pessoas que não possuam as qualificações necessárias para manuseá-las. e) Faça a manutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferra- menta eléctrica estiver danificada, esta só deve ser utilizada quando for reparada. Muitos aci- dentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente. f) Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, bloqueiam com menos frequência e controlam-se com maior facilidade. g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utiliza- ção da ferramenta eléctrica para fins diferen- tes dos previstos pode resultar em situações perigosas. h) Mantenha as pegas e as superfícies de fixação secas, limpas e sem óleo e gordura. As pegas escorregadias e as superfícies de fixação não permitem o manuseamento seguro e o controlo da ferramenta em situações imprevistas.76

5) Utilização e cuidados a ter com a ferramenta

com baterias a) Recarregue apenas com o carregador especifi- cado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incên- dio se for utilizado com outra bateria. b) Utilize apenas ferramentas eléctricas que tenham baterias especificamente concebidas. Autilização de outro tipo de baterias pode causar ferimentos e incêndio. c) Quando não utilizar a bateria, mantenha-a afas- tada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, pa- rafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre um terminal e outro. O curto-circuito dos terminais da bate- ria pode causar queimaduras ou um incêndio. d) Em condições abusivas, pode derramar líquido da pilha, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras. e) Não utilize baterias ou ferramentas danifica- das ou modificadas. As baterias danificadas ou modificadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos. f) Não exponha as baterias ou as ferramentas a fogo ou a temperaturas excessivas. A expo- sição a fogo ou a temperaturas superiores a 130 °C podem causar uma explosão. NOTA: a temperatura “130 °C” pode ser substituída pela temperatura “265 °F”. g) Siga todas as instruções de carregamento e não carregue a bateria ou ferramenta fora do intervalo de temperaturas especificado nas instruções. O carregamento inadequado ou de acordo com temperaturas fora do intervalo es- pecificado pode danificar a bateria e aumentar o risco de incêndio.

a) A sua ferramenta eléctrica só deve ser repara- da por pessoal qualificado e só devem ser uti- lizadas peças sobressalentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica. b) Nunca repare baterias danificadas. A reparação de baterias deve ser efectuada apenas pelo fabri- cante ou fornecedores de assistência autorizados.

AVISOS ADICIONAIS DE SEGURANÇA

• Segure na ferramenta com as mãos nas pegas previstas. A perda de controlo pode causar ferimentos.

• Assegure-se de que há uma ventilação adequa- da quando misturar materiais inflamáveis para evitar que se forme um ambiente perigoso. Po- dem formar-se vapores que podem ser inalados ou incendiar-se com faíscas produzidas pela ferramenta eléctrica.

• Não misture comida. As ferramentas eléctricas e os respectivos acessórios não são concebidos para processar alimentos.

• Mantenha o cabo afastado da área de trabalho. Ocabo pode ficar emaranhado no cesto de mistura.

• Assegure-se de que o recipiente de mistura é colocado numa posição firme e segura. Um recipiente que não seja fixado com segurança pode mover-se de maneira inesperada.

• Assegure-se de que não há salpicos de líquidos no corpo da ferramenta eléctrica. Os líquidos que penetrarem na ferramenta eléctrica podem causar danos e choque eléctrico.

• Siga as instruções e avisos do material que vai misturar. O material que vai ser misturado pode ser nocivo.

• No caso de queda da ferramenta eléctrica den- tro do material que vai misturar, retire a ficha de imediato e peça a um técnico de reparação para verificar a ferramenta eléctrica. Introduzir a mão dentro do cesto com a ferramenta ainda ligada pode causar um choque eléctrico.

• Não introduza as mãos nem qualquer objecto dentro do recipiente de mistura quando estiver a misturar. O contacto com o cesto de mistura pode causar ferimentos graves.

• Ligue e coloque em funcionamento a ferramen- ta apenas no recipiente de mistura. O cesto de mistura pode ficar dobrado ou girar de maneira descontrolada. AVISOS DE SEGURANÇA SOBRE A BATERIA a) Não abra a bateria. Perigo de curto-circuito. b) Proteja a bateria do calor, por exemplo, contra exposição contínua a luz solar, fogo, água ehu- midade. Perigo de explosão. c) Em caso de danos e uso inadequado da bateria, podem ser emitidos vapores. Ventile a área e contacte um médico se houver queixas. Os vapores podem irritar o sistema respiratório.PT

d) Utilize a bateria apenas em conjunto com o seu produto da Vonroc. Esta é a única protecção contra sobrecarga perigosa. e) A bateria pode ser danificada por objectos afiados, como pregos ou chaves de fendas ou se for aplicada força externa. Pode ocorrer um curto-circuito interno e a bateria pode queimar, causar fumo, explodir ou sobreaquecer. AVISOS DE SEGURANÇA SOBRE O CARREGADOR Utilização pretendida Deve utilizar apenas as baterias recarregáveis CD801AA e CD803AA no carregador. Outros tipos de baterias podem rebentar, causando ferimentos e danos. a) O equipamento não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que tenham supervisão ou instrução. b) As crianças devem ser vigiadas, porque não podem brincar com o equipamento. c) Não recarregue baterias não recarregáveis! d) Durante o carregamento, as baterias devem ser colocadas em locais bem ventilados! Segurança eléctrica Verifique sempre se a tensão da fonte de alimentação corresponde à tensão na placa sinalética.

• Não utilize a máquina se o cabo de alimentação ou a ficha estiver danificada.

• Utilize apenas extensões que sejam adequa- das para a potência nominal da máquina com uma espessura mínima de 1,5 mm

. Se utilizar um enrolador de extensão, desenrole sempre ocabo por completo.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida A máquina foi concebida para misturar materiais de construção pulverizados, como argamassa, ges- so, colas, bem como tintas com solventes, verniz e substâncias semelhantes. A utilização indevida pode danificar a ferramenta.

ESPECIFICAÇÕES TÉCNICAS

Este manual foi elaborado para conjuntos/ números de artigos diferentes. Verifique o número do artigo correspondente na tabela de especificações indicada abaixo para obter a composição e conteúdos correctos do seu conjunto. Modelo n.º Baterias incluídas Carregadores incluídos PM506DC

S_PM506DC CD801AA CD802AA S2_PM506DC 2 CD801AA CD802AA S3_PM506DC CD803AA CD802AA Informações sobre a máquina Tensão 20 V Sem velocidade de carga0 - 650/minPorta-ferramentas M14Vareta Ø 120 mmPeso 3,6 kgNível de pressão sonora L 77,1 dB (A)Nível de potência sonora L 88,1 dB (A)Valor de vibraçãoPega esquerda3,081 m/s, K = 1,5 m/sPega direita4,314 m/s,K = 1,5 m/s Modelo n.º CD801AA Tipo de bateria Iões de lítioTensão 20 V Capacidade 2,0 AhCarregador recomendado CD802AAPeso 0,3 kg Modelo n.º CD802AA Entrada do carregador 220 - 240 V, 50 Hz, 0,4 ASaída do carregador 21 V 2,5 ATempo de carregamento de uma bateria de 2 Ah60 minutosTempo de carregamento de uma bateria de 4 Ah120 minutosBaterias recomendadas CD801AA, CD803AAPeso 0,36 kg78

Modelo n.º CD803AA Tipo de bateria Iões de lítioTensão 20 V Capacidade 4,0 AhCarregador recomendado CD802AAPeso 0,65 kg Utilize apenas as seguintes baterias da plataforma de baterias VONROC VPOWER, 20 V. A utilização de quaisquer outras baterias podem causar ferimen- tos graves ou danos na ferramenta. Bateria de iões de lítio, 20 V, 2 Ah, CD801AA Bateria de iões de lítio, 20 V, 4 Ah, CD803AA O seguinte carregador pode ser utilizado para carregar estas baterias. Carregador rápido CD802AA As baterias da plataforma de baterias VPOWER de 20 V da VONROC podem ser utilizadas com todas as ferramentas da plataforma de baterias VPOWER de 20 V da VONROC. Nível de vibração O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especificado pela norma EN 62841. Pode ser utilizado para comparar ferra- mentas e como avaliação preliminar da exposição a vibrações quando utiliza a ferramenta para as aplicações indicadas.

• A utilização da ferramenta para aplicações di- ferentes, ou com acessórios diferentes ou com uma manutenção deficiente, pode aumentar consideravelmente o nível de exposição.

• O número de vezes que a ferramenta é desligada ou está ligada, mas não está a ser utilizada, pode reduzir significativamente o nível de exposição. Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organi- zando os seus padrões de trabalho. DESCRIÇÃO Os números indicados no texto dizem respeito aos diagramas nas páginas 2 - 3.

3. Aberturas de ventilação

4. Porta-ferramentas

5. Eixo da batedeira

7. Botão para ligar/desligar

8. Botão de desbloqueio

9. Botão de regulação da velocidade

12. Patilha de desbloqueio da bateria

13. Botão dos indicadores LED da bateria

Retire a bateria antes de efectuar qualquer tarefa na ferramenta eléctrica. A bateria deve ser carregada antes de utilizá-la pela primeira vez. Inserir a bateria na máquina (Fig. D) A parte exterior da bateria deve estar limpa e seca antes de ligá-la ao carregador ou máquina.

2. Empurre a bateria ainda mais até encaixar no

respectivo local. Retirar a bateria da máquina (Fig. D)

1. Prima o botão de desbloqueio da bateria (12).

• Para verificar o estado de carga da bateria, carregue ligeiramente no botão (13) na bateria.

• A bateria tem 3 luzes que indicam o nível de carga, quanto maior for o número de luzes que se acenderem, maior é a carga restante na bateria.

• Se as luzes não se acenderem, isso significa que a bateria não tem carga e que deve carre- gá-la de imediato.PT

1. Retire a bateria (11) da máquina.

2. Vire a bateria (11) ao contrário e deslize-a para

dentro do carregador (15) como indicado na Fig. E.

3. Empurre a bateria até ficar totalmente encaixa-

eléctrica e aguarde alguns instantes. Os indi- cadores LED no carregador (14) acendem-se e mostram o estado de carregador. O carregador tem 2 indicadores LED (16), que indi- cam o estado do processo de carregamento: Estado do LED vermelho Estado do LED verde Estado do carregador Desligado Desligado Sem energia Desligado Ligado Modo de espera: - A bateria não foi inserida

- A bateria foi inserida, mas o carregamento foi concluído Ligado Desligado Carregamento da bateria em curso

• O carregamento total da bateria de 2 Ah pode demorar até cerca de 60 minutos.

• O carregamento total da bateria de 4 Ah pode demorar até cerca de 120 minutos. Quando a bateria estiver totalmente carregada, retire a ficha do carregador da tomada e retire a bateria do carregador. Se não utilizar a máquina durante um período de tempo mais prolongado, é aconselhável armazenar a bateria no estado carregado. Montagem da vareta de duas peças (Fig. A)

1. Aperte o eixo da vareta (5) na pá da vareta (6)

2. Aperte ambas as peças com firmeza

Substituir a vareta (Fig. C) Antes de instalar um acessório, retire sempre a bateria. Utilize apenas as batedeiras com o diâmetro espe- cificado. Utilize sempre uma batedeira adequada para o material a misturar/agitar. A utilização de uma barra misturadora não adequada pode so- brecarregar desnecessariamente tanto a máquina como o utilizador. Montagem da batedeira

1. Aperte a batedeira montada no porta-ferramen-

tas (4) para a direita o máximo possível.

2. Aperte a batedeira no porta-ferramentas com

as chaves (10) fornecidas. Para fazê-lo, segure no porta-ferramentas (4) com uma das chaves fornecidas e utilize a outra chave para apertar abatedeira montada. Retirar a batedeira

1. Desaperte a batedeira montada com as chaves

fornecidas (10). Para fazê-lo, segure no porta- -ferramentas (4) com uma das chaves (10) for- necidas e utilize a outra chave para desapertar a batedeira montada.

2. Desaperte a batedeira do porta-ferramentas (4)

Ligar e desligar (Fig. B) O interruptor para ligar/desligar (7) é utilizado para activar a máquina e regular a velocidade.

• Para ligar a máquina, mantenha premido obo- tão de desbloqueio (8) e, em seguida, prima ointerruptor para ligar/desligar (7).

• Para parar a máquina, liberte o interruptor de ligar/desligar (7). Regulação da velocidade (Fig. B) A velocidade necessária pode ser ajustada com obotão de regulação da velocidade (9). Além disso, a velocidade de rotação pode ser ajustada também durante o funcionamento.

• Para aumentar a velocidade, rode o botão de regulação de velocidade (9) para a direita.

• Para diminuir a velocidade, rode o botão de regulação da velocidade (9) para a esquerda. As velocidades necessárias dependem do material e podem ser determinadas por testes práticos. Utilização adequada

• Para materiais com viscosidade reduzida, por exemplo, tinta-emulsão, vernizes, tinta, vedantes e calda de cimento, é recomendável utilizar um agitador com uma espiral voltada para a esquer-80

da para uma utilização adequada. Com a espiral voltada para a esquerda, o material move-se da parte superior para baixo e o agitador é empur- rada para cima. Os materiais com baixa visco- sidade são misturados para minimizar salpicos, sendo recomendada uma velocidade reduzida.

• Para materiais com viscosidade elevada, por exemplo, gesso, cimento, ripas, enchimento e resina epóxida, é recomendável utilizar um agitador com uma espiral voltada para a direita para uma utilização adequada. Com a espiral voltada para a direita, o material é movido da parte inferior para cima e o agitador é empur- rado para baixo (na direcção da mistura). Os materiais com elevada viscosidade são bem misturados, por isso é recomendável uma velo- cidade elevada.

• Para obter os melhores resultados durante a mistura, mova a ferramenta eléctrica para cima e para baixo.

• É recomendável limpar a vareta após a utiliza- ção, por exemplo, agitando a vareta num balde com água.

Antes de efectuar a limpeza e a manuten- ção, desligue sempre a máquina e retire abateria da máquina. Limpe a caixa da máquina com frequência com um pano macio, de preferência após cada utilização. Certifique-se de que as aberturas de ventilação (3) não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gaso- lina, álcool, amoníaco, etc. Este tipo de produtos químicos danificam os componentes sintéticos. AMBIENTE Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados. Apenas para os países da CE Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a res- pectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica. GARANTIA Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais ele- vados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresen- tar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente. As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;

• Se a ferramenta foi utilizada de maneira abusi- va, indevida ou a manutenção for efectuada de maneira incorrecta;

• Se forem utilizadas peças sobresselentes não originais. Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implí- citas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fins específicos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limita- dos a reparar ou substituir as unidades ou peças que não estejam em conformidade. O equipamento e o manual do utilizador estão su- jeitos a alterações sem aviso prévio. As especifica- ções podem ser alteradas sem aviso prévio.HU
