HASZNÁLATI ÚTMUTATÓ ECO2335HG RYOBI

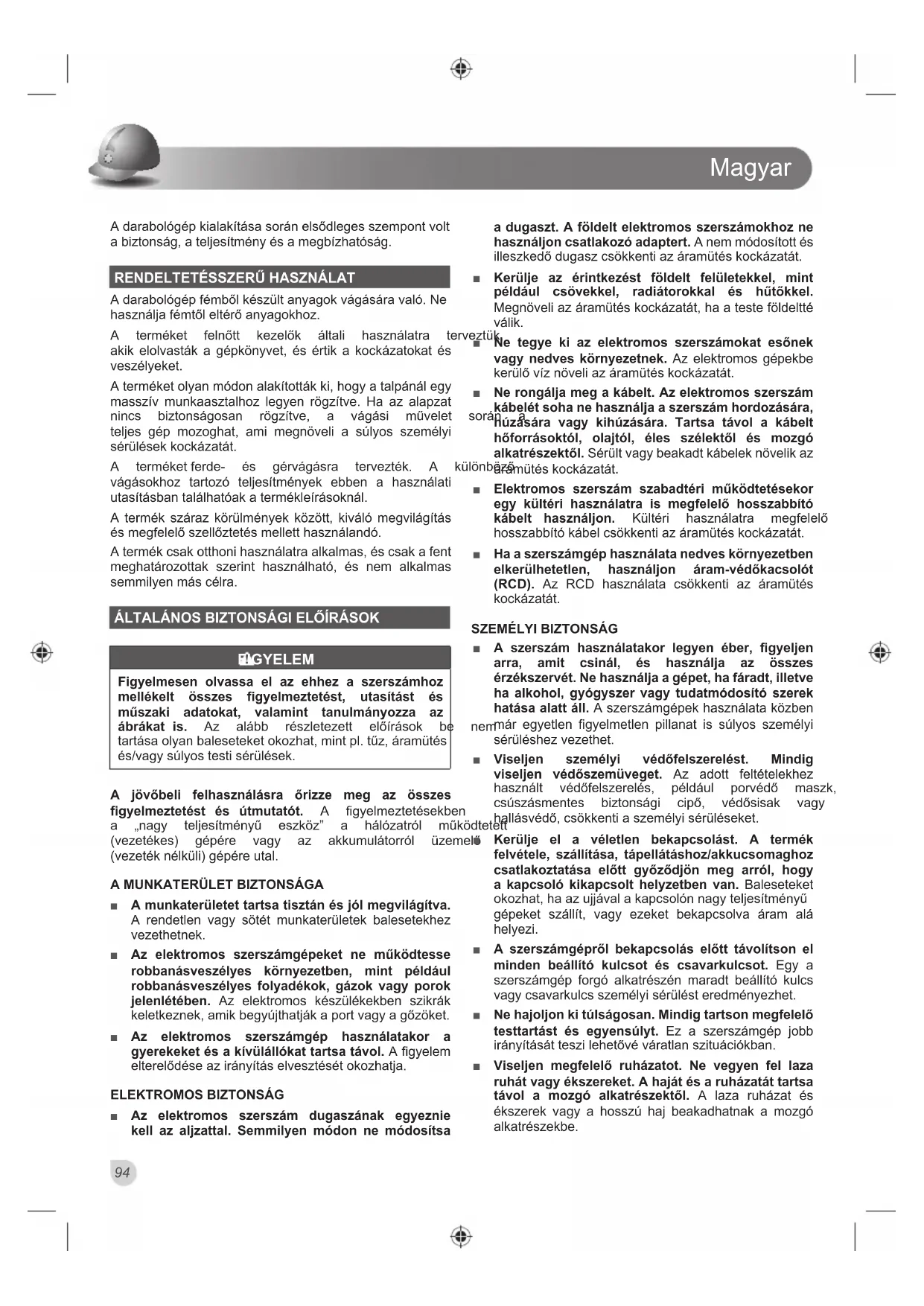

A darabológép kialakítása során elsődleges szempont volt a biztonság, a teljesítmény és a megbízhatóság.

RENDELTETÉSSZERÜ HASZNÁLAT

A darabológép fémböl készült anyagok vágására való. Ne használja fémtöl eltérő anyagokhoz.

A terméket felnött kezelők általi használatra tó akik elolvasták a gépkönyvet, és értik a kockázatokat és veszélyeket.

A terméket olyan módon alakították ki, hogy a talpánál egy masszív munkaasztalhoz legyen rögzítve. Ha az alapzat nincs biztonságosan rögzítve, a vágási müvelet teljes gép mozoghat, ami megnöveli a súlyos személyi sérülések kockázatát.

A terméket ferde- és gérvágásra tervezték. A vágásokhoz tartozó teljesítmények ebben a használati utasításban találhatóak a termékleírásoknál.

A termék száraz körülmények között, kiváló megvilágítás és megfelelő szellőztetés mellett használandó.

A termék csak otthoni használatra alkalmas, és csak a fent meghatározottak szerint használható, és nem alkalmas semmilyen más célra.

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELEM

Figyelmesen olvassa el az ehhez a szerszámhoz mellékelt összes figyelmeztetést, utasítást és műszaki adatokat, valamint tanulmányozza az ábrákat is. Az alább részletezett előírások be tartása olyan baleseteket okozhat, mint pl. tűz, áramütés és/vagy súlyos testi sérülések.

A jövőbeli felhasználásra őrizze meg az összes figyelmeztetést és útmutatót. A figyelmeztetésekben a „nagy teljesítményű eszköz” a hálózatról működt (vezetékes) gépére vagy az akkumulátorról üzemelő (vezeték nélküli) gépére utal.

A MUNKATERÜLET BIZTONSÁGA

A munkaterületet tartsa tisztán és jól megvilágítva. A rendetlen vagy sötét munkaterületek balesetekhez vezethetnek.
Az elektromos szerszámgépeket ne működtesse robbanásveszélyes környezetben, mint például robbanásveszélyes folyadékok, gázok vagy porok jelenlétében. Az elektromos készülékekben szikrák keletkeznek, amik begyújthatják a port vagy a gőzöket.
Az elektromos szerszámgép használatakor a gyerekeket és a kívülállókat tartsa távol. A figyelem elterelődése az irányítás elvesztését okozhatja.

ELEKTROMOS BIZTONSÁG

■ Az elektromos szerszám dugaszának egyeznie kell az aljzattal. Semmilyen módon ne módosítsa

a dugaszt. A földelt elektromos szerszámokhoz ne használjon csatlakozó adaptert. A nem módosított és illeszkedő dugasz csökkenti az áramütés kockázatát.

• Kerülje az érintkezést földelt felületekkel, mint például csövekkel, radiátorokkal és hütőkkel. Megnöveli az áramütés kockázatát, ha a teste földelté válik.
  Ne tegye ki az elektromos szerszámokat esőnek vagy nedves környezetnek. Az elektromos gépekbe kerülő víz növeli az áramütés kockázatát.
  ■ Ne rongálja meg a kábelt. Az elektromos szerszám kábelét soha ne használja a szerszám hordozására, húzására vagy kihúzására. Tartsa távol a kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészektől. Sérült vagy beakadt kábelek növelik az lönbözmütés kockázatát.

Elektromos szerszám szabadteri működtetésekor egy kültéri használatra is megfelelő hosszabbító kábelt használjon. Kültéri használatra megfelelő hosszabbító kábel csökkenti az áramütés kockázatát.

Ha a szerszámgép használata nedves környezetben elkerülhetetlen, használjon áram-védőkacsolót (RCD). Az RCD használata csökkenti az áramütés kockázatát.

SZEMÉLYI BIZTONSÁG

A szerszám használatakor legyen éber, figyeljen arra, amit csinál, és használja az összes érzékszervét. Ne használja a gépet, ha fáradt, illetve ha alkohol, gyógyszer vagy tudatmódosító szerek hatása alatt áll. A szerszámgépek használata közben nem már egyetlen figyelmetlen pillanat is súlyos személyi sérüléshez vezethet.
■ Viseljen személyi védőfelszerelést. Mindig viseljen védőszemüveget. Az adott feltételekhez használt védőfelszerelés, például porvédő maszk, csúszásmentes biztonsági cipő, védősisak vagy hallásvédő, csökkenti a személyi sérüléseket.

Kerülje el a véletlen bekapcsolást. A termék felvétele, szállítása, tápellátáshoz/akkucsomaghoz csatlakoztatása előtt győződjön meg arról, hogy a kapcsoló kikapcsolt helyzetben van. Baleseteket okozhat, ha az ujjával a kapcsolón nagy teljesítményű gépeket szállít, vagy ezeket bekapcsolva áram alá helyezi.

A szerszámgépről bekapcsolás előtt távolítson el minden beállító kulcsot és csavarkulcsot. Egy a szerszámgép forgó alkatrészén maradt beállító kulcs vagy csavarkulcs személyi sérülést eredményezhet.
■ Ne hajoljon ki túlságosan. Mindig tartson megfelelő testtartást és egyensúlyt. Ez a szerszámgép jobb irányítását teszi lehetővé váratlan szituációkban.
Viseljen megfelelő ruházatot. Ne vegyen fel laza ruhát vagy ékszereket. A haját és a ruházatát tartsa távol a mozgó alkatrészektől. A laza ruházat és ékszerek vagy a hosszú haj beakadhatnak a mozgó alkatrészekbe.

Magyar

■ Ha porelvezető vagy -gyűjtő tartozékok csatlakoztatásához szolgáló eszközökkel rendelkezik, akkor biztosítsa ezek csatlakoztatását és megfelelő használatát. A porelvezetés használata csökkentheti a porhoz kapcsolódó veszélyeket.
■ Ne töltse el elégedettséggel az, hogy a gyakori eszközhasználatból kellő jártasságot szerzett, és ne hagyja figyelmen kívül az eszköz biztonsági alapelveit. A gondatlan cselekvés súlyos sérülést okozhat a másodperc tört része alatt.

A SZERSZÁMGÉP HASZNÁLATA ÉS KARBANTARTÁ-SA

■ Ne eröltesse a gépet. A feladathoz a megfelelő terméket használja. A megfelelő termék jobb teljesítménnyel és biztonságosabban fog dolgozni olyan fordulatszámon, amilyenekre azt tervezték.
■ Ne használja a szerszámgépet, ha a kapcsoló nem kapcsol be és ki. Bármilyen szerszámgép veszélyes, amit a kapcsolóval nem lehet irányítani. Azt meg kell javítani.
Mielőtt beállítást végezne, tartozékot cserélne vagy a nagy teljesítményű gépet eltárolná, húzza ki a csatlakozódugót a konnektorból és/vagy vegye ki az akkumulátort, ha eltávolítható. Az ilyen megelőző biztonsági intézkedések csökkentik a termék véletlen elindításának veszélyét.
A használaton kívüli készüléket gyerekek számára nem elérhető helyen tárolja, és ne hagyja, hogy a szerszámgépet vagy a kézikönyvet nem ismerő személyek használják a szerszámgépet. Gyakorlatlan felhasználók kezében a szerszámgépek veszélyesek.
- Végezze el a nagy teljesítményű gépek és a tartozékok karbantartását. Ellenőrizze a mozgó alkatrészek akadását vagy helytelen beállítását, az alkatrészek törését és minden más körülményt, ami hatással lehet a gép működésére. Ha sérült, a szerszámot az újbóli használat előtt meg kell javítani. A rosszul karbantartott szerszámok sok balesetet okoznak.
A vágóeszközöket tartsa élesen és tisztán. A megfelelően karbantartott, éles vágóéllel rendelkező vágóeszközök kevésbé akadnak el, és egyszerűbben irányíthatók.
A terméket, tartozékokat és szerszámfejeket stb. ezen útmutatónak megfelelően használja a munkakörülmények és a végrehajtandó munka figyelembe vételével. A szerszámgép rendeltetéstől eltérő műveletekre való használata veszélyes helyzeteket eredményezhet.
A markolatokat és a fogófelületeket tartsa szárazon, tisztán és ne legyenek zsírosak, olajosak. A csúszós markolatokkal és fogófelületekkel váratlan helyzetekben az eszköz kezelése és irányítása nem biztonságos.

SZERVIZELÉS

A szerszámgépet csak szakképzett szervizszakemberrel szervizeltesse, csak azonos cserealkatrészeket használva. Ez biztosítja, hogy a szerszámgép használata továbbra is biztonságos legyen.

BIZTONSÁGI FIGYELMEZTETÉSEK A KÖRFÜRÉSZHEZ

A kezelő és a bámészkodók ne álljanak a tárcsa forgássíkjába. A védőburkolat megvédi a k széttört tárcsa darabjaitól és a tárcsával való véletlen érintkezéstől.
Csak kötőanyaggal megerősített körfűrészlapot használjon a szerszámhoz. Még ha egy tartozékot fel is lehet a szerszámra szerelni/ helyezni, jelenti azt, hogy teljes biztonságban is lehetne ezt a szerszámot ily módon használni.
A tartozék névleges sebessége (fordulatszáma) nagyobb vagy egyenlő kell hogy legyen, mint a szerszámon jelölt maximális sebesség (fordulatszám). A saját névleges sebességüknél nagyobb sebességen üzemelő tartozékok eltö és kidobódhatnak / kirepülhetnek a szerszámból.
A tárcsákat csak a javasolt alkalmazásokra szabad használni. Ezért ne csiszoljon például a vágótárcsa oldalával. A csiszoló vágótárcsák oldalirányú csiszolásra valók, ezért nagy oldalsó erőknek vannak kitéve, melyek akár a tárcsa összetörését is okozhatják.
■ Mindig sérülésektől mentes tárcsarögzítő peremeket használjon, melyek átmérője megfelelő a kiválasztott tárcsához. A tárcsarögzítő peremek megtámasztják a tárcsát, így csökkentik a tárcsa eltörésének veszélyét.
A tartozék külső átmérője és vastagsága meg kell hogy feleljen a szerszám megjelölt műszaki adatainak. Amennyiben a tartozékok nem felelnek meg a megadott adatoknak, akkor a szerszám védelmi- és beállítási rendszerei nem képesek megfelelőképp működni.

A tárcsák és peremek középfuratának pontosan kell illeszkednie a szerszámgép tengelyére. A szerszámgép tengelyéhez nem illeszkedő központi furattal rendelkező tárcsák és peremek nem lesznek kiegyensúlyozva, ami túlzott vibrációt és az irányítás elvesztését okozhatja.

Sérült tárcsákat ne használjon. Minden használat elött vizsgálja meg a tárcsát repedések és csorbulás tekintetében. Ha a gép vagy a tárcsa leesett, vizsgálja meg, hogy a tárcsa nem sérült-e vagy használjon új tárcsát. A tárcsa átvizsgálása és felszerelése után Ön és a közelben tartózkodó egyéb személyek álljanak a tárcsa forgási sikján kívül, és működtesse a gépet egy percig maximális üresjárati fordulatszámon. Ezalatt az idő alatt a sérült tárcsák általában eltörnek.

■ Viseljen személyi védőfelszerelést. Aszerint, hogy

mire használja a szerszámot, viseljen védőmaszkot, biztonsági- vagy védőszemüveget. Szükség esetén hordjon porvédő maszkot, hallásvédő eszközt (fülvédőt, füldugót), kesztyűt, védőkötényt az idegen testek (súroló darabok, faforgács stb.) becsapódása elleni védelem érdekében. A védőszemüveg lehetővé teszi, hogy a k törmelék ne sértse meg a szemet. A po lehetővé teszi a munkafolyamat által keltett részecskék kiszürését. Halláskárosodást okozhat, ha erős zajnak hosszabb időn keresztüli ki van téve.

A munkát szemlélőket tartsa megfelelő távolságban a munkaterülettől és ügyeljen arra, hogy hordjanak megfelelő védőfelszerelést. Bárki beléphet a munkaterületen kell viselniük egyéni védőeszközöket. A munkadarab vagy a törött vágótárcsa darabjai a közvetlen munkaterülettől távolabbra is kirepülhetnek és sérüléseket okozhatnak.
- Oly módon vezesse a hálózati tápvezetéket, hogy távol maradjon a forgásban lévő tartozéktól. Ha elveszti az uralmát a gép fölött, átvághatja a tápkábelt vagy az beakadhat a tárcsába, és kezét vagy karját a forgó tárcsára ránthatja.
■ Rendszeresen tisztítsa a szerszám szellőzőnyilásait. A motor légáramlása a motorház belsejébe szívja a port, ami által felhalmozódhatnak ott a fémrészecskék és ez áramütést idézhet elő.
■ Ne használja a szerszámot gyúlékony, tűzveszélyes anyagok közelében. Ne használja a szerszámot gyúlékony felületre, pl. fára elhelyezve. A szerszám által keltett szikrák meggyújthatják ezeket.
■ Ne használjon hűtőfolyadékkal működő tartozékokat. A víz ill. a hűtőfolyadékok h áramütést okozhat.

VISSZARÚGÁS ÉS AHHOZ KAPCSOLÓDÓ FIGYEL-MEZTETÉSEK

A visszarúgás a forgó tárcsa beakadásakor vagy beszorulásakor fellépő váratlan reakció. A becsípődés vagy beakadás miatt a forgó körfűrészlap gyorsan le ennek következtében az irányítást vesztett vágószerszám a kezelő felé ugorhat.

Például, ha egy vágótárcsa beszorul vagy elgörbül a munkadarabban, akkor a tárcsa éle belemélyülhet a munkadarab felületébe, ami a tárcsát a munkadarabról hirtelen a szerszámot használó személy irányába ill. – a leblokkolt tárcsa forgásirányának függvényében – távolra is vetheti. Megugrás esetén a vágótárcsa el is törhet.

A megugrás ily módon a szerszám nem megfelelő vágótárcsát. használatának és/vagy a helytelen használati módoknak / körülményeknek az eredménye. Néhány óvintézkedés Vágás megkezdése előtt ellenőrizze, hogy a gép meghozatalával jill figvelmes hetartásával azonban minden állítható eleme rögzítve van.

- Tartsa erősen a szerszámot és oly módon pozicionálja a testét és a kezeit, hogy egy esetleges megugrást kontrollálni tudjon. A kezelő a megfelelő óvintézkedésekkel meg tudja akadályozni a visszaütéseket.

■ Ne helyezze a testét forgó tárcsa síkjába. Visszaütés esetén a vágószerszám a kezelő felé ugrik.
■ Ne szereljen fel a gépre fűrészláncot, famegmunkáló korongot, 100 mm-nél nagyobb szegmensmélységgel rendelkező szegmentált gyémánttárcsát és fűrészlapot. Az ilyen típusú tárcsák növelik a szerszám megugrásának és uralomvesztésének veszélyét.
Ne “csípje be” a tárcsát, és ne fejtsen ki túlzott nyomást. Ne próbálkozzon túl mélyen vágni. A tárcsa feszítése növeli a terhelést és a tárcsa hajlamosságát a csavarodásra vagy görbülésre a vágásjáratban, valamint a visszarúgás és a tárcsa törésének veszélyét.
■ Amikor a körfűrész bármilyen okból megszorul vagy megszakítja a vágást, kapcsolja ki a szerszámot, és rögzítse a vágószerszám helyzetét, amíg a körfűrész teljesen megáll. Ne próbálja eltávolítani a tárcsát a vágásból, ha a tárcsa forog, máskülönben visszarúgás történhet. Soha ne próbálja a még forgó tárcsát levenni, ez megugrást idézhet elő.
■ Ne kezdje újra a vágást a munkadarabban. Hagyja, hogy a vágótárcsa teljes fordulatszámra gyorsuljon, majd óvatosan engedje be a vágásba. A tárcsa beakadhat, felemelkedhet vagy visszarúghat, ha a gépet a munkadarabban indítja be.
A körfűrészlap beakadásának és a szerszám visszaütésének kockázatát a túl nagy méretű munkadarabok megtámasztásával csökkentheti. A nagyméretű munkadarabok a saját súlyúk behajolhatnak. A támasztékokat a vágásvonal közelében, valamint a munkadarab széléhez közel is el kell helyeznie a tárcsa mindkét oldalán.

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK

Győződjön meg róla, hogy a terméket mindig stabil és vízszintes felületen használja.
A termék működtetésekor mindig viseljen szem- és fülvédőt.

Használjon személyi védelmi eszközöket, mint a pormaszk, kesztyű és kötény.

■ Viseljen sisakot vagy fejvédőt, ha leeső tárgyak veszélye áll fenn.
Használat előtt biztosítsa, hogy a vágótárcsa megfelelően fel legyen helyezve és be legyen húzva, biztonságos helyen működtesse a terméket 30 másodpercig terhelés nélkül, és ha jelentős vibrációt észlel, azonnal állítsa le a gépet és cserélje ki a

elelo vágótárcsát.

/ körülményeknek az eredménye. Néhány óvintézkedés Vágás megkezdése előtt ellenőrizze, hogy a gép meghozatalával jill figvelmes betartásával azonban minden állítható eleme rögzítve van.

A beállítások végrehajtása előtt győződjön meg arról, hogy a szerszám ki van húzva az elektromos hálózatból. Ha a vágógépet nem húzza ki a hálózatból, az véletlenül elindulhat, ami súlyos személyi sérülést okozhat.
A súlyos személyi sérüléseket okozó véletlen beindítás

Magyar

megakadályozása érdekében a hálózatba való csatlakoztatás előtt szerelje fel az összes tartozékot a gépre.

■ Alkatrészek szerelésekor, beállítások végzésekor, vágótárcsák felszereléskor vagy cseréjekor, illetve használaton kívül mindig húzza ki a gépet az elektromos hálózatból.

■ Minden használat előtt vizuálisan vizsgálja meg a tárcsát. Repedések és törések tekintetében ellenőrizze a tárcsát. Sérült csiszolótárcsát ne használjon.

■ Ne használjon fürészlapokat.

■ Ne használjon olyan tárcsát, amelyik elég vastag ahhoz, hogy a külső pereme beakadjon a tengely lapos részébe. A nagyobb méretű tárcsák érintkez a tárcsavédőkkel, a vastagabb tárcsák pedig megakadályozhatják a csavar felcsavarását a tengelyre. Ezen szituációk bármelyike súlyos balesetet eredményezhet, és súlyos személyi sérülést okozhat.

- Ne távolítsa el a gép vágótárcsájának védőburkolatait. Ne használja a gépet eltávolított védőberende vagy burkolattal. Használat előtt győződjön meg róla, hogy minden védőberendezés megfelelően működik.

■ Ne indítsa be a csiszoló vágógépet, amíg nem ellenőrizte, hogy a vágótárcsa és a gép nem érintkezik. Károsodhat a vágótárcsa, ha a gép működése közben ütközik a gép alapzatával.

■ Ne próbáljon fát vagy falazatot vágni ezzel a vágógéppel. Ne vágjon magnéziumot és magnézium ötvözetet ezzel a géppel.

■ Ne húzza meg túl erősen a vágótárcsát, mert repedéseket okozhat.

■ Mindig óvatosan közelítse a munkadarabhoz a csiszolótárcsát a vágás megkezdésekor. Egy erős ütés eltörheti a tárcsát.

■ Ne vágjon egynél több munkadarabot egyszerre. Ne helyezzen egyszerre egynél több munkadarabot a gép alapzatára.

A gép átfordulása kockázatának minimalizálása érdekében mindig támassza meg a hosszú munkadarabokat.

Az acél vágásakor szikrák keletkeznek. Ne működtesse a gépet gyúlékony vagy robbanékony anyagok jelenlétében.

■ Soha ne hagyja felügyelet nélkül a működő gépet. Ne hagyja ott a gépet, amíg az teljesen meg nem állt. A kerék a termék kikapcsolása után tovább forog.

■ Mindig engedje fel a főkapcsolót, és hagyja megállni a tárcsát, mielőtt kiemelné a munkadarabból.

■ Tartsa távol a kezeit a vágási területtől. Tartsa a kezeit távol a vágótárcsától. Ne hajoljon a munkadarab alá vagy mellé, illetve a tárcsa alá, ha a tárcsa forog. Ne próbálja meg eltávolítani a levágott darabot, amikor a tárcsa még forog.

■ Ne álljon, és egyik testrésze se legyen egy vonalban a tárcsa útvonalával.

■ Soha ne álljon a gépre. Súlyos sérülést okozhat, ha a

gép átfordul, vagy ha véletlenül megérinti a vágótárcsát.

■ Ne próbáljon szabad kézzel műveleteket végezni. Mindig rögzítse satuba a vágandó munkadarabot. A munkadarab minimális biztonságos méretéről l műszaki adatokat tartalmazó táblázatot. Csiszo mindig legalább 80 mm-es befogást alkalmazzon a satupofák között.
■ Ne tartsa a kezével a munkadarabot. A munkadarab a vágás során felforrósodhat.
A pillanatnyi áramfelvétel kiugrások feszültségingadozást okozhatnak és ez az azonos áramkörbe kapcsolt más elektromos termékek működésére is hatással lehet. A feszültségfluktuációk tnek minimalizálása érdekében a terméket olyan áramforráshoz csatlakoztassa, amelynek impedanciája 0.233 Ω. További információkért forduljon az áramszolgáltatóhoz.
■ Javasolt 30 mA vagy alacsonyabb áramerősségen kioldó visszamaradó áramú áramkör-megszakító használata.

Javasoljuk, hogy COSB355A1 fém vágótárcsát használjon cseretárcsaként, amikor új tárcsára van szüksége.

alapzata

BIZTONSÁGI FIGYELMEZTETÉSEK A TÁRCSA FELSZERELÉSÉHEZ

A sérülés kockázatának csökkentése érdekében a felhasználónak a csiszolótárcsa használatának megkezdése előtt el kell olvasnia és be kell tartania az utasításokat, figyelmeztetéseket és a kezelői útmutatóban leírtakat. Ezen figyelmeztetések figyelmen kívül hagyása a tárcsa törését és súlyos személyi sérülést eredményezhet. Őrizze meg ezt az útmutatót.
A termék használati utasításban nem javasolt tárcsa használata személyi sérülés veszélyével jár. Csak olyan tárcsákat használjon, melyek a terméken megadott vagy annál nagyobb fordulatszámra vannak méretezve.
■ Ne használjon olyan tárcsát, amelyik elég vastag ahhoz, hogy a külső pereme beakadjon a tengely lapos részébe. A nagyobb méretű tárcsák érintkezhetnek a tárcsavédőkkel, a vastagabb tárcsák pedig megakadályozhatják a csavar felcsavarását a tengelyre. Ezen okok bármelyike súlyos balesetet eredményezhet, és súlyos személyi sérülést okozhat.
A tárcsa csak vastartalmú fémek vágására szolgál. Ne próbáljon fát vagy falazatot vágni ezzel a tárcsával. Ne vágjon magnéziumot és magnéziumötvözetet ezzel a csiszolótárcsával.
A tárcsa csak száraz vágásra alkalmas. A tárcsát a lejárati dátuma előtt fel kell használni (a címkén var jelölve, pl. 11/2021).
■ Sérült tárcsát ne használjon. Ne használjon csorba, repedt vagy hibás tárcsákat.
■ Használat előtt ellenőrizze, hogy a vágótárcsa megfelelőn van felszerelve és meg van húzva.

■ A tárcsa forgásiránya a szerszámon van megjelölve.
Ellenőrizze, hogy a tárcsán lévő irányjelzés azonos a szerszámon feltüntetettel, miközben felszereli és cseréli a tárcsát.
■ Ne húzza meg túl erösen a tárcsát, mert megrepedhet.
A termék nem lehet csatlakoztatva a hálózathoz, amikor felszereli vagy leszereli a tárcsákat.
Körültekintően tárolja a csere tárcsákat; könnyen megsérülnek.

A csiszolótárcsa címkéjén megadott információk

A tárcsa címkéjén található információk fontosak. Figyelmesen olvassa el és ellenőrizze a címkét, biztosan a megfelelő tárcsát választotta ki.

1. Gyártó, szállító, importör és védjegy
2. A tárcsa névleges méretei, különösen a furat átmérője
3. A csiszolóanyag típusa, szemcseméret, fok vagy keménység, kötőanyag típusa és a használt stb.

41A24RBF80

• 41 --- csiszoló típusú, lapos vágótárcsa
• A --- csiszolóanyag: barna korund

• 24 --- szemcseméret
• R --- fok vagy keménység
• BF --- kötőanyag típusa
• 80 --- maximális működési sebesség m/s

1. Maximális működési sebesség méter per másodpercben
2. Maximális megengedett fordulatszám, 1/perc
3. A megfelelőségi nyilatkozathoz a csiszoló termékeknek EN 12413 jelöléssel kell rendelkezniük
4. Használat korlátozása és biztonsági figyelmeztetés szimbólumok.
5. Nyomon követhetőségi kód, pl. gyártási/kötegszám, lejárati dátum vagy sorozatszám

VISSZAMARADÓ KOCKÁZATOK

Bizonyos visszamaradó kockázati tényezőket a gép előírások szerinti használatakor sem lehet teljesen kiküszöbölni. A gép használata során a következő veszélyek merülhetnek fel, és a kezelőnek különösen oda kell figyelnie az alábbiak elkerülésére:

■ Stabilitás. Ellenőrizze, hogy a szerszámgép stabil. Ha szükséges, rögzítse azt.
■ Por belélegzése. Ha szükséges, viseljen maszkot.
■ Szikrák és forró fém szemcsék. A szikrák és a forró fém szemcsék tüzet és börégéseket okozhatnak. Használat során viseljen védőfelszerelést.
■ Szemsérülés a fém szemcséktől. Munka közben viseljen védőszemüveget.
■ Halláskárosodás. Korlátozza a kitettséget, és viseljen megfelelő hallásvédöt.

ISMERJE MEG A TERMÉKET

1. oldal.

2. Kar, szigetelt fogófelület

3. Indítókapcsoló

4. Felső fogantyú
5. Fötengely gátló gomb
6. Vágási mélység beállítócsavarja
7. Vágási mélység rögzítőanyája
8. Gérvezető
9. Szorítókulcs
10. Felső fűrészlemez-védő
11. Alsó fűrészlemez-védő
12. Vágótárcsa
13. Szorító
14. Szorító rögzítőkarja
15. Szorító beállítófogantyúja
16. Gumitalp
17. Fürészfej rögzítőlánc
18. Rögzítőfurat
19. Szénkefe fedele
    19, Szénkefe
    erosites
20. Forgácsterelő
21. Gérvágó vezetősínjének rögzítőkarja

TIPPEK A HASZNÁLATHOZ

GÉRVÁGÓ VEZETŐSÍNJÉNEK RÖGZÍTŐKARJA

Ha a gérvágó vezetőt a legközelebb helyezi a fürészfej forgócsapjához, a gérvágó vezető rögzítőkarja zavarhatja a forgócsapot a fej forgása közben. Ismételje meg a rögzítési eljárást a kar felemelésével és visszaforgatásával, amíg a gérvágó vezetőt stabilan nem rögzíti.

KARBANTARTÁS

■ Semmilyen módon ne módosítsa a terméket, és ne használjon a gyártó által nem jóváhagyott tartozékokat. Az Ön és mások biztonsága veszélybe kerülhet.
■ Ne használja a terméket, ha valamelyik kapcsoló, védőburkolat vagy egyéb funkció nem rendeltetésszerűen működik. Szakszerű javításhoz vigye a gépet egy hivatalos szervizközpontba.

Semmilyen beállítást ne végezzen a készüléken, ha a motor üzemben van.

A kefék cseréjekor, a gép kenésekor, vagy más munkák és karbantartás végzése esetén ügyeljen arra, hogy a gép ki legyen húzva az elektromos hálózatból.
■ Minden használat után ellenőrizze a gépet sérült vagy törött alkatrészek tekintetében, és a hibás darabok azonnali javítása vagy cseréje révén biztosítsa a gép működőképességét.
- Ügyeljen arra, hogy a szellőzőnyílások ne tömődjenek el, különösen, ha poros környezetben dolgozik. Ha ki kell takarítani a port, válassza le a terméket az elektromos hálózatról. Puha kefével tisztítsa meg a nyílásokat.
■ Tisztítsa meg a felgyülemlett portól.
A biztonság és a megbízható működés érdekében minden javítást - kivéve a kívülről is elérhető kefék cseréjét - a hivatalos szervizközpontban kell elvégezni.

Magyar

■ Ha a hálózati tápvezeték megrongálódott, a balesetveszély elkerülése érdekében cseréltesse ki egy hivatalos (szerződött) Szerviz Központban.

! FIGYELEM

A nagyobb biztonság és megbízhatóság érdekében minden javítást hivatalos szervizközpontban kell elvégeztetni.

KÖRNYEZETVÉDELEM

Segítse elő az alapanyagok újrahasznosítását azzal, hogy nem helyezi el őket a háztartási szemétben. Környezetvédelmi megfontolásból az elhasználódott gépet és tartozékokat, valamint a csomagolóanyagokat szelektív módon kell gyűjteni.

SZIMBÓLUM

Ukrajnai megfelelőségi nyilatkozat

A vágókorong forgási iránya (a korongvédön látható)

A fürészlap teljes fordulatszámra pörgésének várakozási ideje

Külön értékesített alkatrészek és kiegészítők

Megjegyzés:

FIGYELEM

A következő jelölőszavak és jelentések arra szolgálnak, hogy megmagyarázzák a termékkel kapcsolatos veszélyességi szinteket.

⚠️ VESZÉLY

Egy bekövetkező veszélyes helyzetet jelez, ami, ha nem előzik meg, halált vagy komoly sérülést eredményez.

otřepy FIGYELEM

Egy potenciálisan bekövetkező veszélyes helyzetet jelez, ami, ha nem előzik meg, halált vagy súlyos sérülést eredményezhet.

VIGYÁZAT

Egy potenciálisan veszélyes helyzetet jelez, ami, ha nem előzik meg, kisebb vagy mérsékelten súlyos sérülést eredményezhet.

VIGYÁZAT

(Biztonsági figyelmeztető szimbólu m nélkül) Egy olyan helyzetet jelez, ami anyagi kárt eredményezhet.

A közölt zajkibocsátási érték(ek)et az EN 62841-1 és EN 62841-3-10 szabványos tesztjével mérték, és ez(ek) alapján az egyik szerszám összehasonlítható egy másikkal.

A közölt zajszintérték(ek) alapján előzetesen felmérhető a kitettség mértéke.

A szerszám tényleges használata során kibocsátott zajszint a szerszám használati módjától, különösen a feldolgozott munkadarabtól függően eltérhet.

A tényleges használati körülmények miatti kitettségi szint alapján állapítsa meg a kezelő védelméhez szükséges biztonsági intézkedéseket (vegye figyelembe a működési ciklus összes részét, pl. a szerszám kikapcsolási és üresjárati idejét, valamint az indítási időt).

Viseljen hallásvédelmet. A fokozott zajhatás hosszú távon a hallás elvesztését eredményezheti.

RO AVERTISMENT

A vásárlásból adódó törvényben rögzített jogok mellett a termékre az garancia vonatkozik.

1. A fogyasztói garancia tartama 24 hónap, mely a termék v napjával kezdődik. Ezt a dátumot számlával vagy a vásárlást igazoló egyéb dokumentummal kell bizonyítani. A termék rendeltetése csak fogyasztói és magáncélú használat. Ezért professzionalis vagy kereskedelmi használat esetén a garancia nem érvényes.

2. A szerszámgépek (egyenáramú/váltóáramú) egy részénél a garancia időtartama a www.ryobitools.eu weblapon regisztrálva meghosszabbítható. 2. Az áruházakban, a csomagoláson, illetve a termék dokumentációjá egyértelműen jelezve van, hogy az adott termék garanciája meghosszabbítható-e. A végfelhasználónak a vásárlás dátumától számított 30 napon belül regisztrálnia kell az újonnan vásárolt szerszámot. végfelhasználó akkor regisztrálhat a kiterjesztett garanciára, ha az ország, ahol lakik, fel van sorolva az online regisztrációs úrlapon azon országok között, ahol választható ez az opció. Ezenkívül a végfelhasználónak bele kell egyeznie az online regisztrálás során szükséges adatok tárolásába, és el kell fogadnia a felhasználási feltételeket. A kiterjesztett garanciát a regisztráció beérkezéséről e-mailben küldött visszaigazolás és a vásárlás dátumát tartalmazó eredeti számla igazolja.

3. A garancia a termék vásárlásakor fennálló, a gyártás során keletkezett hibákra és anyaghibákra érvényes a garanciális időtartamon belül. garancia csak a javításra/cserére korlátozódik, és nem terjed ki semmilyen egyéb kötelezettségre, nem kizárólagosan ideértve a véletlen vagy szándékos rongálást. A garancia nem érvényes, ha a terméket megfelelően, a használati utasításban foglaltakkal ellentétesen, illetve nem megfelelően csatlakoztatva használták. A garancia nem vonatkozik:

-a terméket a nem megfelelő karbantartás következtében ért károsodásra
– megváltoztatott vagy átalakított termékre
- olyan termékre, melyen az eredeti azonosítókat (védjegy, sorozatszám) megrongálták, megváltoztatták vagy eltávolították
- a használati utasítás be nem tartásából eredő kárra
– CE jelöléssel nem rendelkező termékekre
- olyan termékre, melyet nem képzett, illetve a Techtronic Industries által nem feljogosított szerelő javított

- nem megfelelő (áramerösségű, feszültségű, frekvenciajú) áramforrásra csatlakoztatott termékre

• külső (vegyi, fizikai, ütés) hatásokból vagy idegen anyagokból eredő károkra
• a cserélhető alkatrészek természetes kopására és elhasználódására
• a szerszám helytelen használatára, túlterhelésére
  – nem jóváhagyott tartozékok és alkatrészek használatára

- A szerszámmal adott vagy külön megvásárolt tartozékokra. Ilyenek például (de nem kizárólag) a csavarhúzófejek, fúrószárak. csiszolókorongok, csiszolópapír, kések, oldalirányú terelők.

- A természetes kopásnak, elhasználódásnak kitett alkatrészek és kiegészítők, például (de nem kizárólag) szerviz- és karbantartókészletek, szénkefék, csapágyak, tokmány, SDS fúrószár csatlakozója, tápkábel, segédfogantlyú, szállítótok, csiszolólap, porzsák, porelvezető cső, filcalátétek, ütöműves csavarbehajtó gép csapszege és rugója stb.

1. A terméket javításra el kell vinni egy meghatalmazott RYOBI szervizbe; ezeket az egyes országokhoz a következő listában találja. Egyes országokban a helyi RYOBI kereskedő vállalja a termék elszállítását RYOBI szervizbe. A terméket veszélyes tartalom, például benzin nélkül csomagolva, a feladó címét feltüntetve, a hiba rövid leírásával egy küldje el a RYOBI szervizbe.
2. A jelen garancia hatálya alatt végzett javítás, illetve csere ingyenes. Nem jelenti a garanciális időtartam újraindulását. A kicserélt alkatrészek és szerszámok a mi tulajdonunkba kerülnek. Egyes országokban szállítás vagy postázás költségét a feladó viseli. A vevőnek a szerszám megvásárlásából adódó törvényes jogai nem változnak.
3. Jelen garancia az Európai Közösségben, Svájcban, Izlandon, Norvégiában, Liechtensteinben, Törökországban és Oroszországban érvényes. E területen kívül kérdezze meg a RYOBI forgalmazót, milyen garancia van érvényben.

HIVATALOS SZERVIZKÖZPONT

A legközelebbi hivatalos szervizközpont megtalálásához látogasson el a http://hu.ryobitools.eu/header/service-and-support/service-agents.

RO CONDITII DE APLICARE A GARANTIEI PENTRU PRODUSELE RYOBI®

Ezúton kijelentjük, hogy a termékek

Darabológép

Márka: RYOBI

Tipusszám: ECO2335HG

Sorozatszám tartomány: 46299301000001 - 46299301999999

megfelel az alábbi Európai Irányelvek és harmonizált szabványok vonatkozó rendelkezéseinek

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-11:2000;

EN 62841-1:2015; EN 62841-3-10:2015; EN 50581:2012

CE

Todd Chipner

Senior igazgató, Megfelelőségi és biztonsági területek

A műszaki dokumentáció összeállítására felhatalmazott:

Alexander Krug, Ügyvezető Igazgató

Techtronic Industries GmbH

HU A RYOBI a Ryobi Limited védjegye, használata licenc keretében történik.
