HASZNÁLATI ÚTMUTATÓ RCRB4DR280 Royal Catering

Termék neve Hűtőasztal

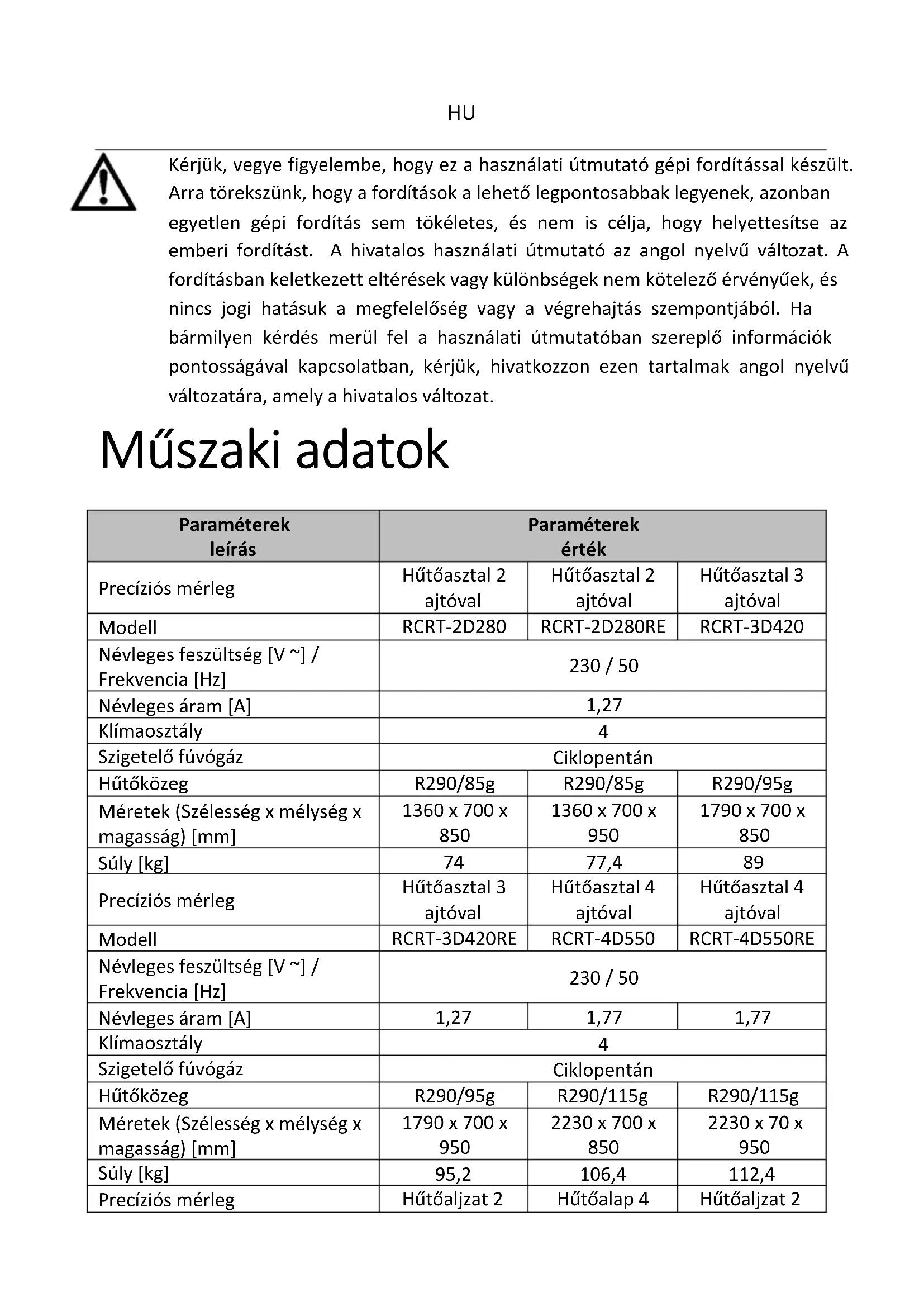

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat. Műszaki adatok Paraméterek leírás Paraméterek érték Precíziós mérleg Hűtőasztal 2 ajtóval Hűtőasztal 2 ajtóval Hűtőasztal 3 ajtóval Modell RCRT-2D280

RCRT-3D420 Névleges feszültség [V ~] / Frekvencia [Hz] 230 / 50 Névleges áram [A] 1,27 Klímaosztály

Szigetelő fúvógáz Ciklopentán Hűtőközeg R290/85g R290/85g R290/95g Méretek (Szélesség x mélység x magasság) [mm] 1360 x 700 x

Precíziós mérleg Hűtőasztal 3 ajtóval Hűtőasztal 4 ajtóval Hűtőasztal 4 ajtóval Modell

Névleges feszültség [V ~] / Frekvencia [Hz] 230 / 50 Névleges áram [A] 1,27 1,77 1,77 Klímaosztály

Szigetelő fúvógáz Ciklopentán Hűtőközeg R290/95g R290/115g R290/115g Méretek (Szélesség x mélység x magasság) [mm] 1790 x 700 x

Súly [kg] 95,2 106,4 112,4 Precíziós mérleg Hűtőaljzat 2 Hűtőalap 4 Hűtőaljzat 2HU fiókkal és 1 ajtóval fiókkal fiókkal és 2 ajtóval Modell RCRT- 1D2DR280 RCRB-4DR280 RCRB- 2D2DR280 Névleges feszültség [V ~] / Frekvencia [Hz] 230 / 50 Névleges áram [A] 1,27 1,27 1,27 Klímaosztály

Szigetelő fúvógáz Ciklopentán Hűtőközeg R290/85g R290/85g R290/95g Méretek (Szélesség x mélység x magasság) [mm] 1360 x 700 x

Súly [kg] 82,4 91,2 95,5 Precíziós mérleg Hűtőalap 6 fiókkal Hűtőasztal 2 üvegajtóval Hűtőasztal 3 üvegajtóval Modell RCRB-6DR420

Névleges feszültség [V ~] / Frekvencia [Hz] 230 / 50 Névleges áram [A] 1,27 1,27 1,27 Klímaosztály

Szigetelő fúvógáz Ciklopentán Hűtőközeg R290/95g R290/85g R290/95g Méretek (Szélesség x mélység x magasság) [mm] 1790 x 700 x

Bevezetés Az Ön biztonsága érdekében a termék összeszerelése vagy használata előtt olvassa el figyelmesen a kézikönyvet. Mentsd el ezt a kézikönyvet a későbbi használatra. Kérjük, szánjon néhány percet arra, hogy figyelmesen átolvassa ezt a kézikönyvet. A gép helyes karbantartása és üzemeltetése a lehető legjobb teljesítményt biztosítja a termékből.

• Helyezze sík, stabil felületre.

• A beszerelést és szükség esetén a javításokat szervizügynöknek/képzett szakembernek kell elvégeznie.

• Ne távolítson el semmilyen alkatrészt vagy szervizpanelt a termékről.

• Konzultáljon a helyi és nemzeti szabványokkal a következők betartása érdekében: o Munkahelyi egészségvédelmi és biztonsági jogszabályok o Tűzvédelmi óvintézkedések o IEE kábelezési előírások o Építési előírások

• A készüléket normál háztartási vagy hasonló használatra szánták (pl. laikusok által üzletekben történő használatra).

• NE használja a készüléket kültéren.

• NE próbálja meg saját maga megjavítani a terméket.

• NE használjon sérült készülékeket. Ha kétségei vannak, forduljon szervizügynökhöz.

• A készüléket a gyártó telepítési utasításainak megfelelően kell telepíteni és elhelyezni.

• A szerelési munkálatokat csak szakképzett és felhatalmazott személyzet végezheti a Nemzeti Elektromos Szabályzatnak megfelelően.

• A gyulladásveszély csökkentése érdekében a javítási és cseremunkákat csak képzett és felhatalmazott szerviz szakember végezheti, kizárólag eredeti cserealkatrészek felhasználásával (Az alkatrészeket hasonló alkatrészekkel kell kicserélni).

• Ne használjon hosszabbítót vagy adapterdugót. A potenciális biztonsági kockázatok miatt erősen ellenjavalljuk a hosszabbító vagy adapterdugó használatát.

• NE használjon elektromos készülékeket a készülék belsejében (pl. fűtőtesteket, fagylaltkészítőket), hacsak a gyártó nem ajánlja.

• A készülékházban vagy a beépített szerkezetben lévő szellőzőnyílásokat tartsa szabadon.HU

• NE használjon mechanikus eszközöket vagy más, a gyártó által nem ajánlott eszközöket a leolvasztás felgyorsítására.

• NE károsítsa a hűtőközeg-körfolyamatot.

• NE engedje, hogy olaj vagy zsír érintkezzen a műanyag alkatrészekkel vagy az ajtótömítéssel. Érintkezés esetén azonnal tisztítsa meg.

• NE helyezzen a készülékbe éghető, robbanásveszélyes vagy illékony tárgyakat, maró savakat vagy lúgokat, illetve folyadékokat.

• NE használja ezt a készüléket orvosi eszközök tárolására.

• NEM szabad a készülék tisztításához sugár-/nyomásos mosógépet használni.

• NE engedje, hogy a gyerekek a csomagolással játsszanak, és a műanyag zacskókat biztonságosan semmisítse meg.

• A magas alkoholtartalmú palackokat le kell zárni, és függőlegesen kell a hűtőszekrénybe helyezni.

• A készüléket mindig függőleges helyzetben hordozza, tárolja és kezelje, és a talpát megfogva mozgatja.

• Tisztítás előtt mindig kapcsolja ki és húzza ki a tápegységet.

• Minden csomagolást tartson távol a gyermekektől. A csomagolást a helyi hatósági előírásoknak megfelelően ártalmatlanítsa.

• Ha a tápkábel megsérül, a veszély elkerülése érdekében a gyártónak, annak szervizügynökének vagy hasonlóan képzett személyeknek kell kicserélnie.

• Ezt a készüléket nem szabad olyan személyeknek (beleértve a gyermekeket is) használniuk, akik csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, vagy nem rendelkeznek kellő tapasztalattal és ismeretekkel, kivéve, ha a biztonságukért felelős személy felügyeli vagy utasítja őket a használatra.

• A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.

• A fulladás és a beszorulás veszélyének megelőzése érdekében távolítsa el a hűtőszekrény ajtajait és tömítéseit, mielőtt kidobja vagy megszünteti a használatát.

• Csak beltéri használatra. Nem alkalmas olyan területeken történő telepítésre, ahol vízsugárral lehet használni. Nem szabad vízsugárral tisztítani.

• A biztonságos működés érdekében győződjön meg arról, hogy a készüléket a használati útmutatóban leírtak szerint állította be és csatlakoztatta.

• A készüléken végzett javításokat és munkálatokat kizárólag az ügyfélszolgálat végezheti el.

• Az elektromos szekrény kulcsát gyermekek és felhasználók számára elérhetetlen helyen kell tartani.

• Ne telepítse a készüléket olyan nedves helyre, ahol víz fröccsenhet rá. Az elektromos alkatrészek nem megfelelő szigetelése tüzet vagy áramütést okozhat.HU

• Ne csatlakoztasson több készüléket ugyanabba a konnektorba, mert ez túlmelegedést és tüzet okozhat.

• Tartsa a hálózati csatlakozót távol a szekrény hátuljától, mivel a sérült csatlakozó túlmelegedést és tüzet okozhat.

• Ne permetezzen vizet közvetlenül a készülék belsejére vagy külsejére, mert ez tüzet vagy áramütést okozhat.

• Ne helyezzen vízzel teli edényeket a készülék tetejére. Ha víz kerül az elektromos alkatrészekre, az tüzet vagy áramütést okozhat.

• Ne próbálja megjavítani, szétszerelni vagy megváltoztatni a készüléket, mert ez tüzet vagy sérüléshez vezető rendellenes működést okozhat.

• Húzza ki a hűtőszekrényt a hálózatból, mielőtt javításokat végez, izzót cserél vagy tisztít. Telepítés

1. Vegye ki a készüléket a csomagolásból. Győződjön meg róla, hogy minden

műanyag védőfóliát és bevonatot alaposan eltávolított minden felületről. A készülék sérülésének vagy károsodásának elkerülése érdekében a készüléket két személynek kell kicsomagolnia és felállítania.

2. A szellőzés érdekében tartson 20 cm távolságot a készülék és a falak vagy

más tárgyak között. Növelje ezt a távolságot, ha az akadály hőforrás.

3. A készüléket a csavaros lábak beállításával szintezze ki. A rezgés és a zaj

csökkentése érdekében a készüléket sík, szilárd padlóra vagy alapra kell helyezni.

4. A készülék elhelyezésének helyén a hőmérsékletnek 10 és 32 ℃ között kell

lennie. Kerülje, hogy közvetlen napfényben vagy hőforrások, például sütő vagy radiátor közelében helyezze el.

5. Kérjük, gondoskodjon a készülék megfelelő szellőzéséről.

6. A tápellátásnak és a feszültségnek a működési ponton meg kell felelnie a

címke adatainak. A dugónak a beszerelés után hozzáférhetőnek kell lennie.

7. Helyesen csatlakoztassa és húzza ki a dugót. A dugó behelyezésekor a dugót

szorosan be kell dugni. A dugó kihúzásakor fogja meg kézzel a dugótestet. Soha ne húzza meg közvetlenül a tápkábelt.

8. Ha a készüléket hosszabb időre le kell állítani, kapcsolja ki, és húzza ki a dugót

a konnektorból. Tisztítsa meg a készüléket, és hagyja nyitva az ajtót és a fedelet a szagok elkerülése érdekében.

9. Fontos! Az Ön személyes biztonsága érdekében ezt a készüléket megfelelően

földelni kell. Ez a készülék földelő vezetékkel ellátott vezetékkel van felszerelve, földelő dugóval. A dugót megfelelően földelt és beszerelt konnektorba kell dugni. Forduljon szakképzett villanyszerelőhöz vagy szervizközponthoz, ha nem érti teljesen a földelési utasításokat. Ha kétség merül fel azzal kapcsolatban, hogy a készülék megfelelően van-e földelve, kérjen meg egy szakképzettHU villanyszerelőt, hogy ellenőrizze az áramkört, hogy a konnektor megfelelően földelve legyen.

10. Ha a kábel nem éri el a legközelebbi aljzatot, vagy rendezze át a bolt

elrendezését, vagy kérjen meg egy szakképzett villanyszerelőt, hogy szereljen be egy új aljzatot.

11. Ha az áramellátás megszűnik, várjon legalább 3 percet a készülék újraindítása

előtt, hogy elkerülje a kompresszor károsodását.

12. Az élelmiszer-tároló elhelyezésekor legfeljebb egy, 40 kg-nál kisebb polc súlya

helyezhető el, de az nem lóghat túl a polc első és hátsó szélén. A polcok felszerelése Megjegyzés: Ha a készüléket nem tárolták vagy nem mozgatták függőleges helyzetben, működés előtt hagyja függőlegesen állni körülbelül 12 órát. Megjegyzés: A készülék első használata előtt tisztítsa meg a polcokat és a belső teret szappanos vízzel. Megjegyzés: Ez elengedhetetlen a kondenzvíz megfelelő elvezetésének biztosításához.

1. Helyezzen el egy-egy polcvezetőkészletet a szekrény mindkét oldalán a kívánt

2. Csúsztassa a polcot a helyére.

3. Ismételje meg a többi polcra.

Működés Élelmiszerek tárolása A készülék legjobb eredményeinek elérése érdekében kövesse az alábbi utasításokat:

• Csak akkor tároljon élelmiszereket a készülékben, ha az elérte a megfelelő üzemi hőmérsékletet.

• Gondoskodjon arról, hogy a GN-tárolórekeszek mindig tele legyenek, még akkor is, ha a GN-tárolók használaton kívüliek vagy üresek. Az üres rekeszek nagymértékben csökkentik a készülék hatékonyságát.

• Használaton kívül mindig zárja be az ajtót és a fedelet.

• Ne tegyen fedetlenül forró ételt vagy folyadékot a készülék belsejébe.

• Ha lehetséges, csomagolja be vagy fedje le az ételt.

• Ne akadályozza a készülék belsejében lévő ventilátorokat.

• Kerülje az ajtók hosszabb időre történő kinyitását.

• Egy polc maximális terhelhetősége 40 kg.

• Az élelmiszert a szekrénybe vagy a polcra helyezés előtt tartályba kell helyezni. Élelmiszert nem szabad közvetlenül az ételszekrénybe helyezni.HU

• Ha nedves étel vagy zöldség kerül a készülékbe, normális, hogy a felszínen jég (hó) jelenik meg. Bekapcsolás

1. Zárja be a készülék ajtaját (ajtóit).

2. Győződjön meg róla, hogy a hálózati kapcsoló [O] állásban van, és kapcsolja

be a készüléket a konnektoron.

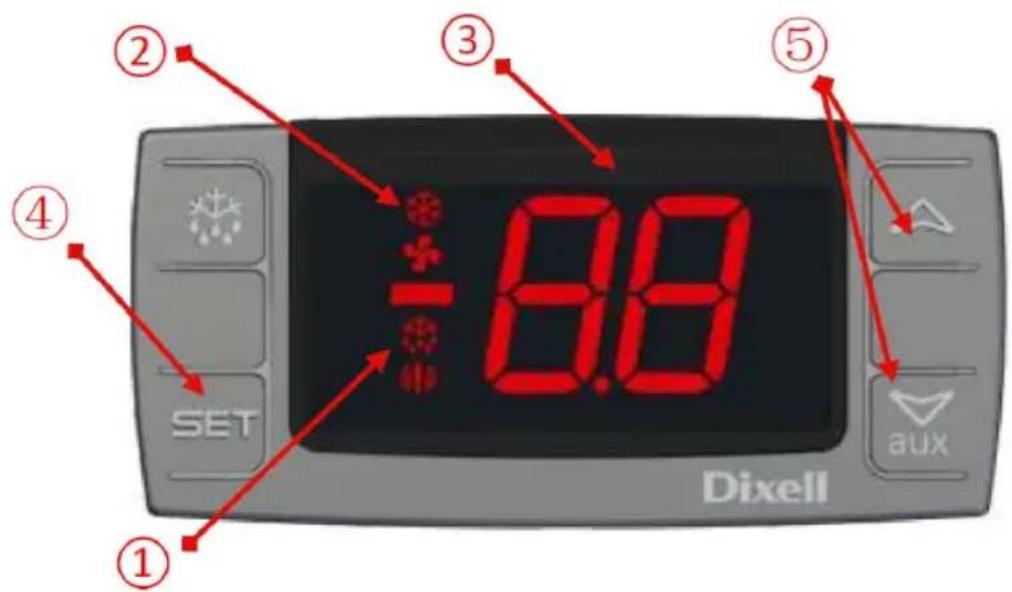

3. Kapcsolja be a tápellátást [I]. Megjelenik a készülék aktuális hőmérséklete.

4. A vezérlőpanelen lévő termosztát 3 másodpercig villogni fog.

A fedél/fiók nyitása/zárása FIGYELMEZTETÉS: A tolófedél nem rendelkezik reteszelő mechanizmussal. Mindig győződjön meg arról, hogy a fedél "félig nyitott" helyzetben van, mielőtt teljesen kinyitná. Hőmérséklet beállítása és szabályozása A termosztát előlapja ①Jégtelenítő fény ②Compresszor működésének jelzőfénye ③Digitális termosztát ④Programozó gomb (a felhasználó számára nem hozzáférhető) Válassza ki a gombot. ⑤Hőmérséklet módosító gombok Hogyan láthatja a beállított pontot

1. Nyomja meg és azonnal engedje fel a SET gombot, a beállított pont megjelenik;

2. Nyomja meg és azonnal engedje fel a SET gombot, vagy várjon kb. 5s-t a normál

megjelenítéshez való visszatéréshez.HU

A beállítási pont megváltoztatása

1. Nyomja meg a SET gombot több mint 2 másodpercig a beállított érték

2. Megjelenik a beállított pont értéke, és a "℃" villogni kezd;

3. A beállított érték megváltoztatásához nyomja meg a FEL- vagy LENYÍL nyilakat

10 másodpercen belül.

4. Az új beállított érték bejegyzése érdekében nyomja meg ismét a SET gombot,

vagy várjon 10 másodpercet. Leolvasztás A hűtőszekrény tartozik leállítani a leolvasztást, kérjük, legalább havonta egyszer olvassa le kézzel. Fagyasztó automata leolvasztási funkcióval, nincs kézi leolvasztás. A termék automatikusan 6 óránként eltávolítja a fagyot. Megjegyzés: A ciklus a készülék első bekapcsolásától kezdődik. Kézi leolvasztási utasítás a fagyasztóhoz:

1. Nyomja meg és tartsa lenyomva a DEFROST gombot 5 másodpercig.

2. A leolvasztási ciklus azonnal elindul, és a leolvasztási LED világít. A

leolvasztási ciklus 20 percig tart. Tisztítás, gondozás és karbantartás Rutinszerű karbantartás

• Tisztítás előtt kapcsolja ki és válassza le a tápegységet.

• A lehető leggyakrabban tisztítsa meg a készülék burkolatát és belsejét.

• Mossa ki a készüléket nedves ruhával. Soha ne engedje, hogy a kapcsoló, a vezérlőpanel, a kábel vagy a dugó nedves legyen.

• Ne használjon súroló hatású tisztítószereket. Ezek káros maradványokat hagyhatnak maguk után. Csak enyhe szappanos vizet használjon.

• Az ajtótömítést csak vízzel tisztítsa meg.

• Ügyeljen arra, hogy a tisztítóvíz ne jusson be az elektromos alkatrészekbe.

• Nem szabad vízsugárral tisztítani.

• Tisztítás után mindig törölje szárazra puha ruhával.

• Ne engedje, hogy a tisztításhoz használt víz a lefolyónyíláson keresztül a párologtatóedénybe folyjon.

• A készülék hátsó részének tisztításakor ügyeljen az óvatosságra.

• Szükség esetén a javítást egy képviselőnek vagy szakképzett szakembernek kell elvégeznie.HU

• Ha a készüléket hosszabb ideig nem üzemel, húzza ki a készüléket, miután a kapcsolót OFF állásba kapcsolta, ürítse ki a hűtőrekeszt, és alaposan tisztítsa meg. Különleges karbantartás A következő bekezdésben szereplő utasítások a SZAKSZAKSZERZŐKRE vonatkoznak. Időszakos műveletek

• Rendszeresen tisztítsa meg a kondenzátort megfelelő eszközökkel (porszívó vagy puha kefe).

• Ellenőrizze, hogy az elektromos csatlakozások nem lazák-e.

• Ellenőrizze, hogy a termosztát és az érzékelő megfelelően működik-e.

• A kondenzátor rendszeres tisztítása meghosszabbíthatja a készülék élettartamát.

• Javasoljuk, hogy a kondenzátort egy képviselő vagy szakképzett szakember tisztítsa meg.

• Az elektromos szekrény kulcsát a gyermekek és a felhasználók számára elérhetetlen helyen kell tartani.

• Csak a kulcsot használja a zár kinyitásához. Hibaelhárítás Hiba Valószínűsíthető ok Működés A készülék nem működik A készülék nincs bekapcsolva Ellenőrizze, hogy a készülék helyesen van-e csatlakoztatva és be van- e kapcsolva. A dugó és az ólom sérült Hívja ügynökét vagy szakképzett szakemberét Áramforrás. Ellenőrizze a tápellátást Belső vezetékezési hiba Hívja ügynökét vagy szakképzett szakemberét A készülék bekapcsol, de a hőmérséklet túl magas/alacsony. Túl sok jég van az elpárologtatón Olvassza le a készüléket A kondenzátor eltömődött a porral Hívja ügynökét vagy szakképzett szakemberét Az ajtók nem záródnak megfelelően Ellenőrizze, hogy az ajtók zárva vannak-e, és a tömítések nem sérültek-

A készülék hőforrás közelében van, vagy a kondenzátor levegőáramlása Helyezze át a hűtőszekrényt egy alkalmasabb helyreHU megszakad. A környezeti hőmérséklet túl magas Növelje a szellőzést, vagy helyezze a készüléket hűvösebb helyre. A készülékben nem megfelelő élelmiszereket tárolnak a készülékben. Távolítsa el a túlzottan forró élelmiszereket vagy a ventilátor eltömődését. A készülék túlterhelt Csökkentse a tárolt élelmiszer mennyiségét A készülék szokatlanul hangos Laza anya/csavar Ellenőrizze és húzza meg az összes anyát és csavarok A készüléket nem vízszintesen vagy nem stabilan helyezték el. Ellenőrizze a beépítési helyzetet, és szükség esetén változtassa meg A készülékből víz szivárog A készülék nincs megfelelően kiegyenlítve Állítsa be a csavaros lábakat a készülék vízszintbe állításához (ha van ilyen). Az ürítőnyílás eltömődött Tisztítsa meg a kivezetőnyílást A víz mozgása a lefolyó felé akadályozott Tisztítsa meg a padlót a készüléktől (ha van ilyen). A víztartály megsérült Hívja fel ügynökét vagy képzett Technikus A csepegtető tálca túlcsordul Ürítse ki a csepegtető tálcát szivaccsalHU Áramköri diagram

Hőmérséklet ellenőrzése

Párologtató ventilátorDA
